矩阵奇异值分解(SVD)及应用

aqhs 发表于 2023/01/01 09:43:00 2023/01/01

【摘要】奇异值分解(SVD)将一个实数矩阵分解成两个正交矩阵和一个对角矩阵的乘积，A=U*S*V’，U称为左奇异矩阵，V称为右奇异矩阵，S是对角矩阵(称为奇异矩阵)。奇异值分解(SVD)是线性代数中的经典问题，在数值分析、控制理论、信号与图像处理、系统辨识、机器学习等领域有着重要的应用，是很多算法的基石。介绍了SVD算法在数据压缩与降维、信号处理与分析方面的应用并给出了实例。

矩阵奇异值分解(SVD)及应用

【摘要】奇异值分解(Singular Value Decomposition，SVD)将一个实数矩阵分解成两个正交矩阵和一个对角矩阵的乘积，A=U*S*V’，U称为左奇异矩阵，V称为右奇异矩阵，S是对角矩阵(称为奇异矩阵)。奇异值分解(SVD)是线性代数中的经典问题，在数值分析、控制理论、信号与图像处理、系统辨识、机器学习等领域有着重要的应用，是很多算法的基石。最后介绍了SVD算法在数据压缩与降维、信号处理与分析方面的应用，给出了使用SVD算法实施信号去噪和MUSIC (multiple signal classification)频谱分析的实例。

1、奇异值分解

设A是m×n维实数矩阵，A的行数为m，列数为n，将矩阵A分解成三个矩阵U、S、V的乘积，

U是m×m维正交矩阵，其列向量称为左奇异向量。V是n×n维正交矩阵，其列向量称为右奇异向量。S是m×n维对角矩阵，称为奇异矩阵，对角线上的值为奇异值(非负、降序)，奇异值是R1=AA’矩阵或者R2=A’A矩阵的特征值的平方根，R1和R2具有相同的特征值。U和V不具有唯一解，UU’=I(单位矩阵)，VV’=I(单位矩阵)。矩阵U的列由AA’矩阵的特征向量组成，矩阵V的列由A’A矩阵的特征向量组成。A’、U’、V’分别是矩阵A、U、V的转置矩阵。

矩阵A的秩为r，r≤min(m,n)，可以被认为是由矩阵表示的独特信息量多少的代表，秩越高，信息越高。这里S矩阵对角线上不为零的奇异值个数就等于矩阵A的秩。当矩阵A是实对称矩阵时，则U=V，其列是A的特征向量，S对角元素是矩阵A的特征值。

矩阵奇异值分解(SVD)是线性代数中的经典问题，人们发现SVD在数值分析、控制理论、信号与图像处理、系统辨识等领域有着重要的应用。矩阵奇异值分解(SVD)也是机器学习领域广泛运用的算法，它不仅可以用在降维算法中的特征值分解，还可以用于推荐系统、自然语言处理等领域。可以说SVD是很多算法的基石。

参考文献：

[1] 胡广书编著. 数字信号处理--理论、算法与实现[M]. 北京清华大学出版社，2003年8月第2版，第441-445页.
[2] 蒋长锦编著. 科学计算和C程序集[M]. 合肥中国科学技术大学出版社，1998年9月第1版，第217-219页.
[3] 徐士良编. C常用算法程序集[M]. 北京清华大学出版社，1995年1月第1版，第169-185页.
[4] 周志华著. 机器学习[M]. 北京清华大学出版社，2016年1月第1版，第229-232页.
[5] 余辉里. 奇异值分解(SVD)及其在时间序列分析中的应用—算法与问题研究[J]. 信息与控制，1990年第2期，第30-38页.
[6] 徐勇，荆涛等译. 神经网络模式识别及其实现[M]. 北京电子工业出版社，1999年6月第1版，153-160页.
[美]Abhijit S.Pandya, Robert B.Macy 著. Pattern Recognition with Neural Networks in C++. 1996 by CRC Press, Inc.

2、奇异值分解计算例子

例1：给定4×4的方阵，分别用MATLAB和本软件计算SVD结果：

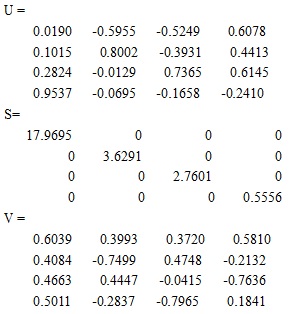

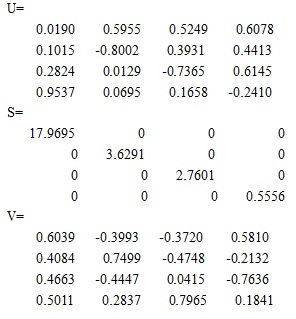

本软件SVD计算结果：

MATLAB的SVD计算结果：

上述两个软件计算结果均满足U’*U=I(单位矩阵)，V’*V=I(单位矩阵)，U’*A*V=S。但是两个方法计算的U和V不同，存在符号差异，这也说明U和V不是唯一的。

例2：给定4×3矩阵A，计算SVD

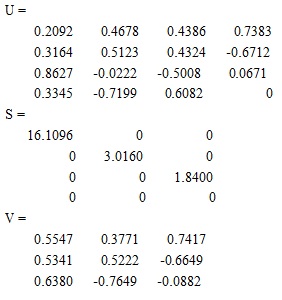

本软件SVD计算结果：

MATLAB计算结果：

上述两个软件计算结果均满足U’*U=I(单位矩阵)，V’*V=I(单位矩阵)，U’*A*V=S。但是两个方法计算的U和V不同，存在符号差异，这也说明U和V不是唯一的。

例3：4×4实对称矩阵SVD分解

实对称矩阵的SVD分解是一个特例，其左奇异向量和右奇异向量矩阵相同，其列由实对称矩阵A的特征向量组成，奇异值等于实对称矩阵A的特征值。多变量的协方差矩阵是实对称矩阵，直接求特征值和特征向量可减少运算量。

参考资料：主成分分析(K-L变换)与信号的分解与合成(滤波)

3、奇异值分解应用举例

（1）SVD应用：时间序列去噪

设观察到的时间序列信号为x(t)，x(t)=s(t)+w(t)，其中s(t)是有用信号，w(t)是噪声信号。已知信号x(t)的长度为N，即t = 0,1, …, N-1，用x(t)可以构造矩阵，

该矩阵称为汉克尔(Hankel)矩阵。对矩阵X作奇异值分解(SVD)，并让较小的奇异值为零，可以重建出减少了噪声的信号x(i), i=0,1,…,N-1，N=M+L-1。

为了处理更长的时间序列，建立如下L×M维矩阵：

对矩阵X作奇异值分解(SVD)，并让较小的奇异值为零，可以重建出减少了噪声的信号x(i), i=0,1,…,M*L-1。

SVD去噪软件操作，对于当前信号，建立上述矩阵，使用SVD算法选取足够的主要成分，进行去噪处理。

菜单操作：《处理》→ 奇异值分解(SVD)去噪》，弹出对话框，要求用户输入矩阵行数和列数(范围3-100)，以及主要成分的百分比(范围0-100)。主成分比例越大去噪后信号越接近原信号。

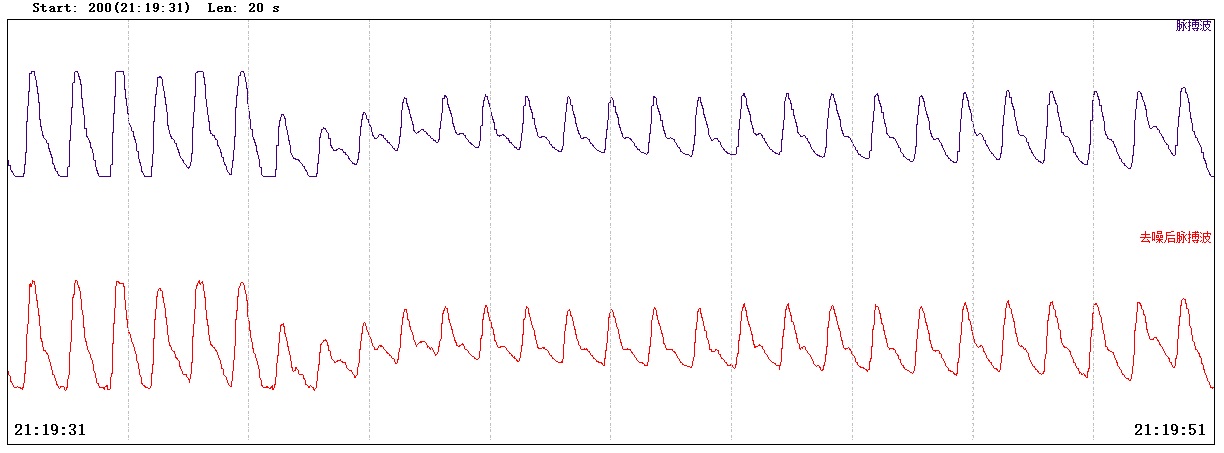

Δ一段脉搏波去噪例子

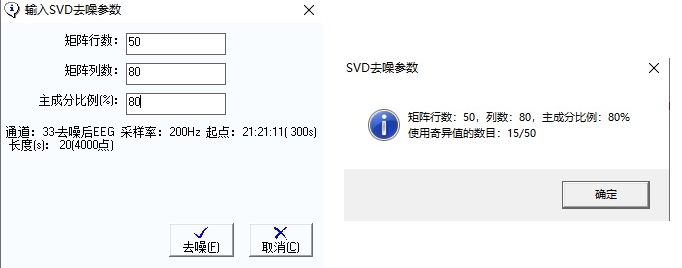

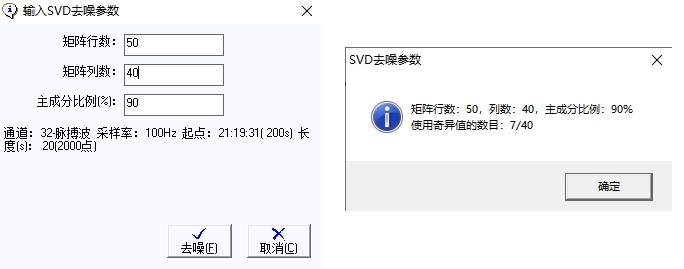

在弹出的奇异值分解(SVD)去噪参数设置对话框(下图左)中，点击“去噪”按钮后，开始对当前通道当前显示段信号进行滤波去噪处理，在完成处理计算后出现对话框(下图右)，其中显示在进行去噪处理时使用的主成分个数。矩阵行数×列数(记为N)是处理信号的最大样点数，如果显示信号的样点数大于N则只处理前N点，如果显示信号的样点数小于N则补零到N点后进行处理。行数和列数的取值范围在[3,100]之间。主成分比例(%)是一个百分数，取值范围在(0,100)之间，它决定使用奇异值的个数，主成分比例越小使用的奇异值个数就越少，对数据压缩来说压缩比就越大，对信号去噪来说去噪后信号波形与原波形差异就越大。

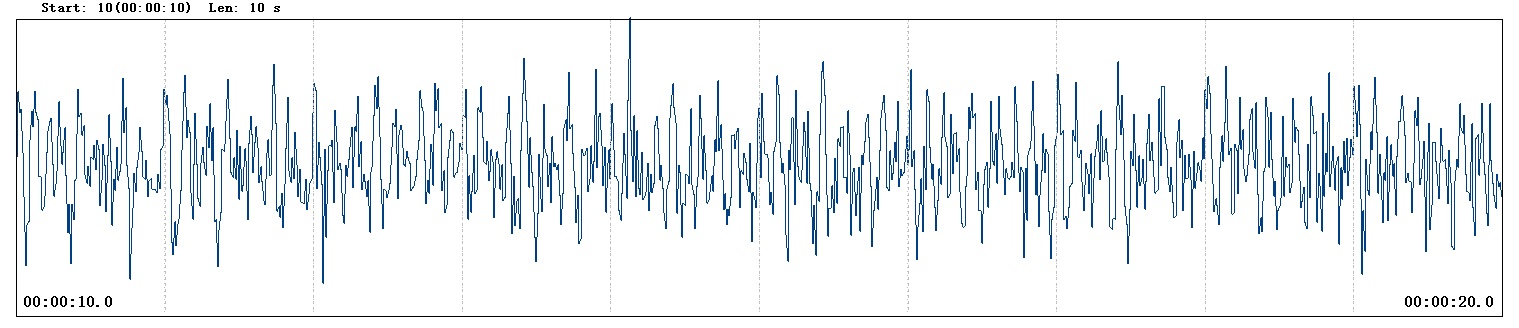

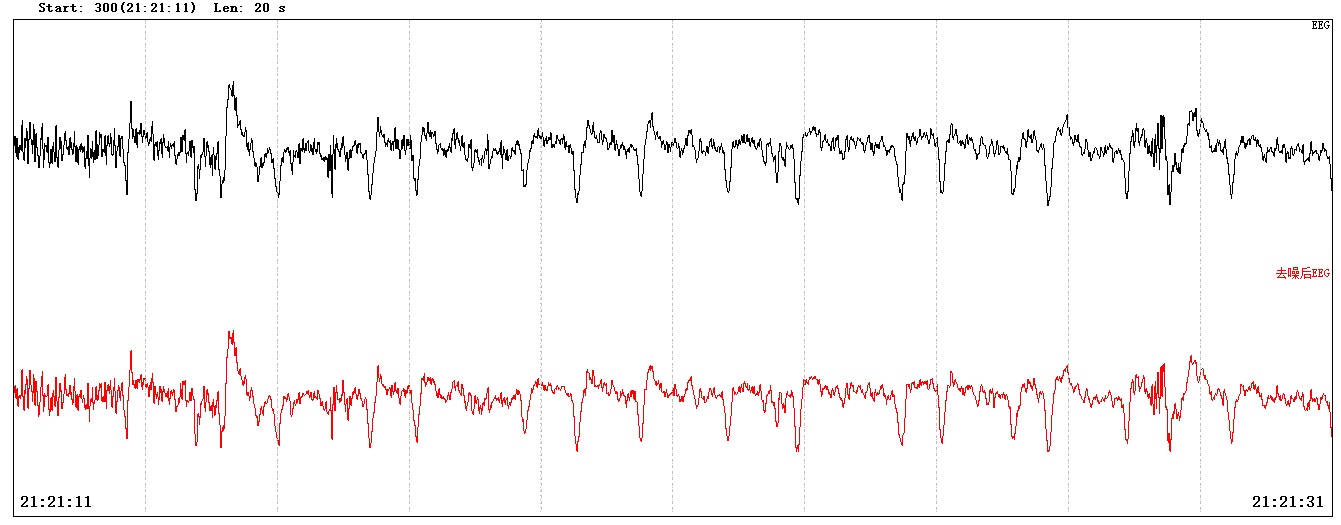

Δ一段脑电SVD去噪例子

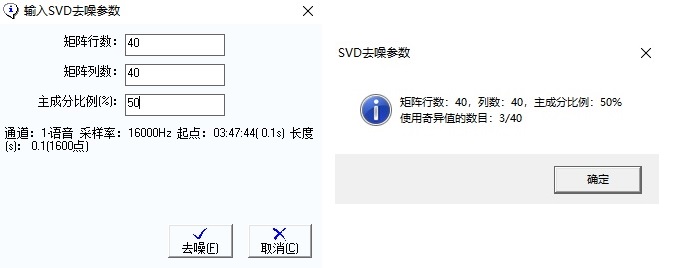

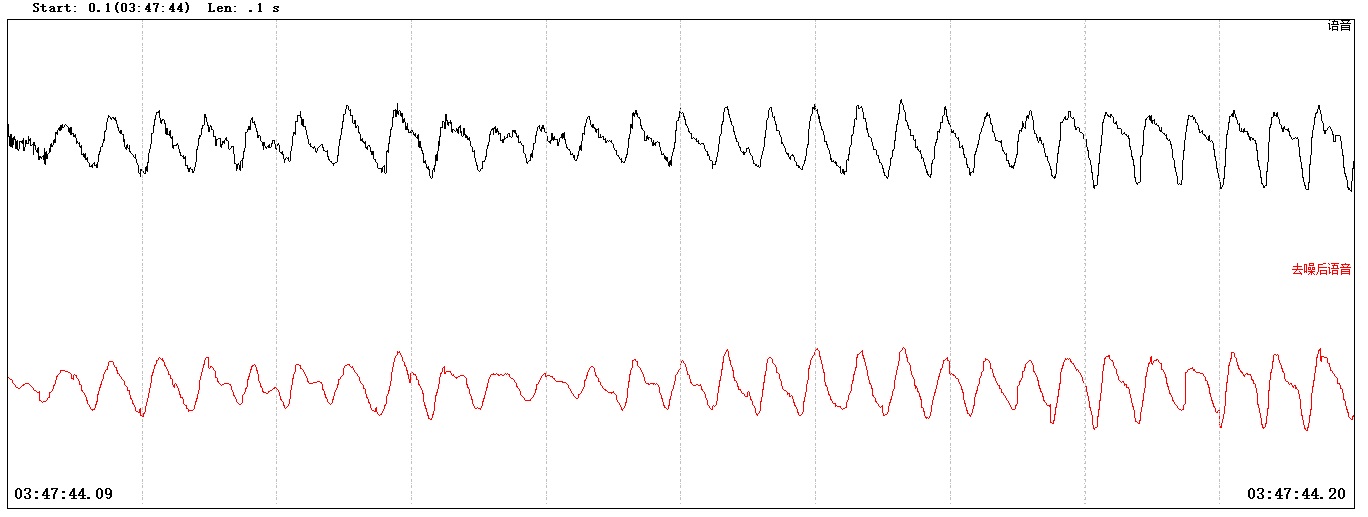

Δ一段语音SVD去噪例子

（2）SVD应用：数据压缩

对于m×n维矩阵A，可以用较大的k个奇异值和对应的左右奇异向量来近似表示该矩阵，即：

由于k远小于min(m,n)，A矩阵近似表示的压缩比r=(m*k+k+k*n)/(m*n)。如果m=n，k=n，那么r=2+1/n，不仅起不到数据压缩的效果，反而增加了。只有当k<<min(m,n)时才能起到压缩的效果。例如m=200，n=100，k=10，则压缩比为r=0.1505；当k=2时，压缩比r=0.0302。如果m=100，n=100，k=1，那么r=0.0201。

如果m=64，n=64，k=1，则压缩比r=0.0301。

设A的近似矩阵为B，

（3）SVD应用：数据降维

设对于n维向量X，有N个观察样本，

利用这些观察样本计算X的n×n维的协方差矩阵R，R是实对称矩阵，计算其特征值和特征向量，特征值按由大到小排列，对应的特征向量组成变换矩阵U的列，取前m(m<n)个特征向量，构成n×m维变换矩阵Q，对输入向量X进行变换达到降维的目的，

Y向量比X向量的维数低，用变换后的m维向量Y作为机器学习的输入，降低了输入维度，也或许抑制了噪声，使得学习算法的复杂性也随之降低。

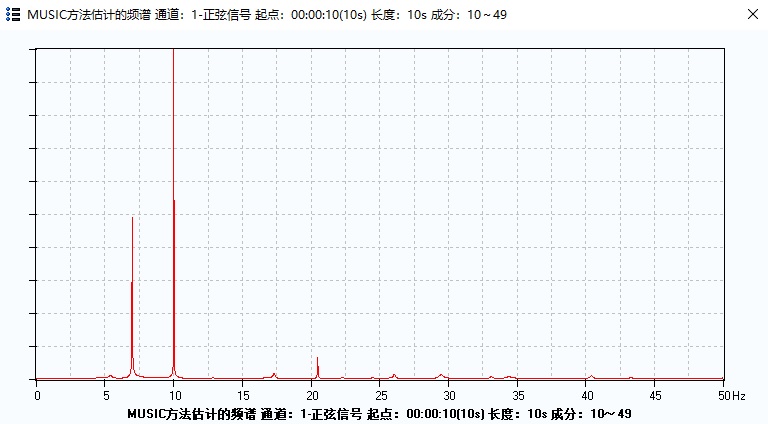

（4）MUSIC谱估计

多信号分类法(multiple signal classification, MUSIC)估计正弦信号频率。参考文献：

[1] Schmidt R O. Multiple emitter location and signal parameter estimation. IEEE Trans. Antennas Propag., 1986, 33:347-366.
[2] 胡广书编著. 数字信号处理理论、算法与实现[M]. 北京清华大学出版社，2003年8月第2版，第566-570页. 公式(12.10.23).

已知信号序列x(t)，t=0,1, …, N-1，计算其自相关函数序列r(i)，i=0,1, …, p-1，例如p=50。构建自相关矩阵：
