矩阵的三维图形显示软件(SurfMat)

矩阵的三维图形显示
(SurfMat.exe)

（1）该软件只支持矩阵的行数和列数相等的数值矩阵(方阵)，行列数应该大于3小于500。

（2）支持命令行输入数值矩阵，如：d:\cbsMSA\Surfmat.exe d:\mat5.txt。

（3）软件运行环境：个人计算机(PC)，Windows操作系统，如Windows95, Windows98, Windows XP, Windows2000, Windows8, Windows10。

（4）热键操作：

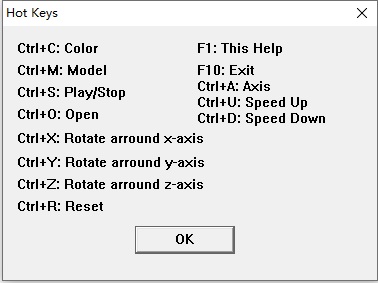

菜单操作：《Help》→ 《Hot Key》，弹出对话框，显示热键功能。

Ctrl+C：改变连续颜色；

Ctrl+M：改变演示矩阵数据；

Ctrl+S：开启或者暂停三维图形旋转；

Ctrl+O：打开矩阵数据文件，是ASCII文件，纯数值矩阵，行数和列数相等；

Ctrl+X：围绕X轴旋转；

Ctrl+Y：围绕Y轴旋转；

Ctrl+Z：围绕Z轴旋转；

Ctrl+A：显示/隐藏坐标轴，X轴(绿色)，Y轴(红色)，Z轴(蓝色)；

Ctrl+U：加快旋转速度；

Ctrl+D：减慢旋转速度；

Ctrl+R: 复位；

F1：显示快捷键；

F10：退出。

（5）数据文件格式

矩阵数据以ASCII码保存，行数和列数相等，以*.txt存储，数值之间用空格或者逗号分开。如6x6的矩阵数据：

10 11 12 13 14 15

21 20 19 18 17 16

22 23 24 25 26 27

33 32 31 30 29 28

34 35 36 37 38 39

45 44 43 42 41 40

或者用逗号隔开：

10, 11, 12, 12, 11, 10

11, 20, 25, 24, 18, 9

12, 23, 40, 41, 16, 8

11, 19, 41, 40, 15, 7

10, 15, 16, 17, 14, 8

9, 8, 7, 7, 8, 9

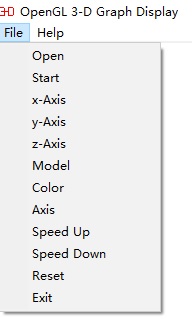

（6）菜单操作

菜单操作与快捷键有对应关系。

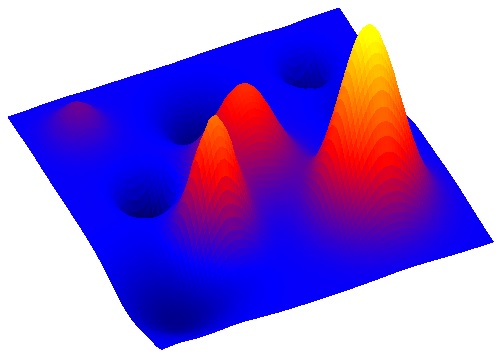

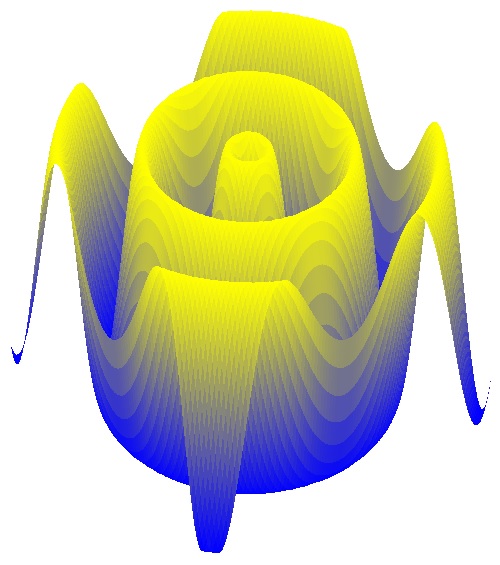

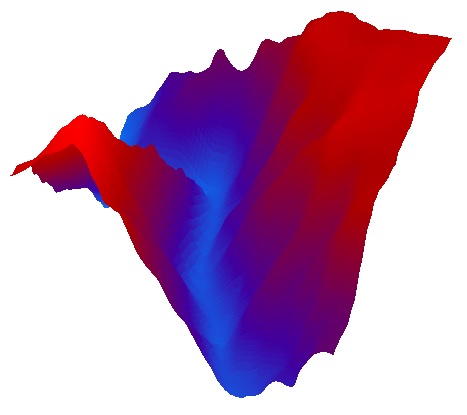

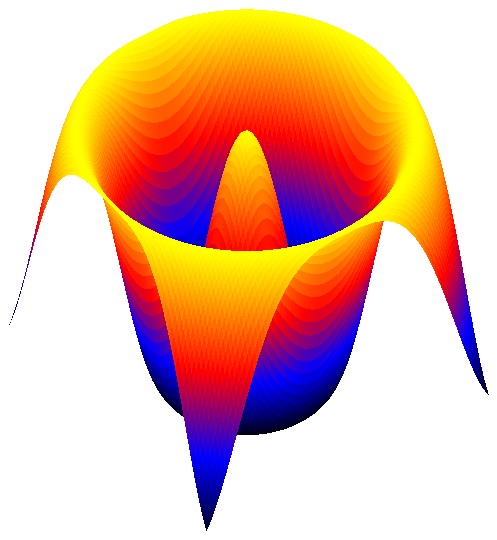

（7）图形例子

从附件中下载该软件。

作者邮箱：chengbowork@163.com
