zhensu 发表于 2021/05/18 14:35:22 2021/05/18
【摘要】 openCPU开发Cat.1模组MC615-CN,运行模组内置hwcloud iot link协议(MQTT),实现上电即上华为云。




一句话总结:openCPU开发Cat.1模组MC615-CN,运行模组内置hwcloud iot link协议(MQTT),实现上电即上华为云。





一、Cat.1上电即上华为云系列文章:

(1)     openCPU开发Cat.1模组MC615-CN,完成编译环境安装、源码编译、下载模组固件、coolwatcher查看模组运行LOG、测试Cat.1模组入网情况。(已完成)

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN

https://bbs.huaweicloud.cn/blogs/263473

(2)     openCPU开发Cat.1模组MC615-CN,运行模组内置hwcloud iot link协议,实现上电即上华为云。(正在进行中)

(3)     上电即上华为云,Cat.1基于openCPU完成摄像头功能

(4)     上电即上华为云,Cat.1基于openCPU开发智慧农业项目

(5)     上电即上华为云,Cat.1基于openCPU驱动X传感器(六轴姿态、光感等)

(6)     上电即上华为云,smart智联Cat.1 + PLC无线网关

(7)     上电即上华为云,Cat.1 + LittlevGL智能显示屏(猫眼、广告分发屏等)

(8)     未完待续



二、网红猫Cat.1来了

CatCategory的缩写,意思是类别,以LTE UE-Category出道,后来衍生为“Cat.X”。Cat.1的全称就是LTE UE-Category 1。当年3GPP组织制定LTE标准时,希望LTE能为不同用户提供不同等级的网络服务能力,于是就给LTE进行了网络分类。比如Release13Cat.NB-1就是NB-IoT170Kbps-250Kbps),Cat.M1就是eMTC1Mbps-1Mbps)。

Cat.1早在Release8就发布了,属于4G LTE网络的一个类别。上行峰值速率是5Mbit/s,下行峰值速率是10Mbit/s,属于蜂窝物联网。

“网红猫的速度,好快啊!”

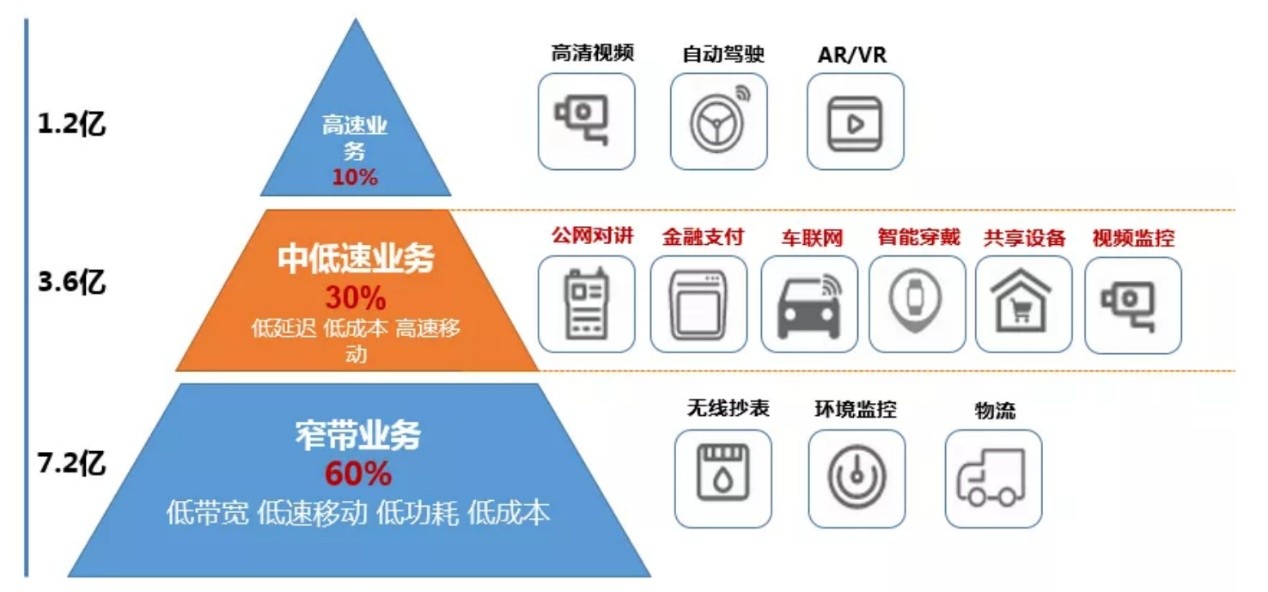

不同的应用场景,应该选择合适的网络制式。

在对讲机、金融支付、车联网、智能穿戴、共享设备、视频监控等中低速业务场景上,属于猫王Cat.1统治的天下

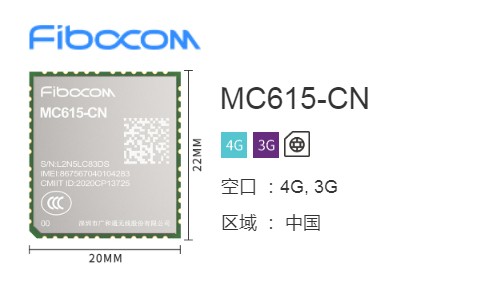

MC615-CN-00广和通公司Fibocom出品的一款LTE Cat.1 bis无线通信模组。

产品支持TDD-LTE/FDD-LTE多种网络制式和多频段,同时支持VoLTEAudioCameraLCDKeypad等功能。另外,模组提供了USB/UART/SPI/I2C等通用接口满足IoT行业的各种应用诉求。MC615-CN覆盖亚洲地区主要运营商频段,该系列产品采用LCC+LGA封装,封装尺寸和G510/N510/MA510 PIN to PIN,方便客户最小代价切换。产品定位覆盖中低速率物联网市场,例如泛支付、共享、工业 互联、追踪、车载后装等多种应用场景,为多领域客户提供完美高速体验。



L610-CN是广和通公司Fibocom出品的另外一款LTE Cat.1 bis无线通信模组。产品支持LTEGSM双模通信,同时支持VoLTEAudioCameraLCDKeypad等功能,部分型号支持WIFIScan或蓝牙。另外,模组提供了USB/UART/SPI/I2C/SDIO等通用接口满足IoT行业的各种应用诉求。L610-CN覆盖亚洲地区主要运营商频段,另有同系列相同封装产品L610-EUL610-LA分别覆盖欧洲、拉美地区主要运营商频段。



三、Cat.1模组MC615-CN基础SDK

基础SDK

core_sdk_16000.1000.00.06.34.05.tar.gz

主版本固件

16000.1000.00.06.34.05.pac

16000.1000.00.06.34.05.elf

16000.1000.00.06.34.05.map

16000.1000.00.06.34.05_boot.elf



四、华为云MC615-CN智联模组patch

补丁包

patch_hwcloud_MC615-CN_mqtt_20210517-1455.rar





五、使用步骤

准备工作

1)开发板硬件连接、驱动安装、编译环境配置、如何编译固件、固件下载、查看运行LOG等基础操作,请参考下面文章:

【上电即上华为云】华为云openCPU智联模组_Cat.1_MC615-CN

https://bbs.huaweicloud.cn/blogs/263473

2)请务必先完成这篇文章,掌握基本的使用方法。



打补丁

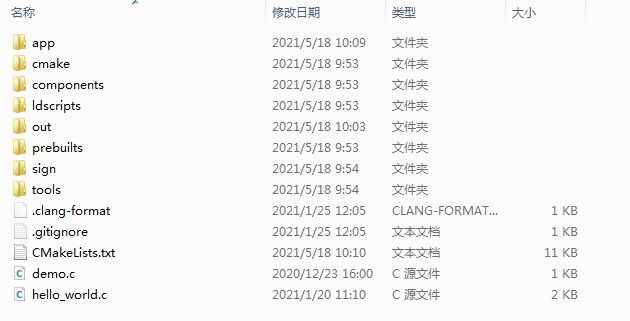

1)在基础SDKcore_sdk_16000.1000.00.06.34.05 上面打华为云补丁patch_hwcloud_MC615-CN_mqtt_20210517-1455





华为云设置

1)云端的配置。选择产品:设备接入 IoTDA

https://www.huaweicloud.cn/product/iothub.html

2)选择北京四。

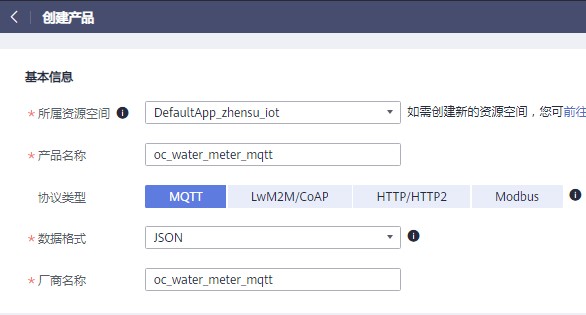

3)创建产品。注意协议类型,选择MQTT

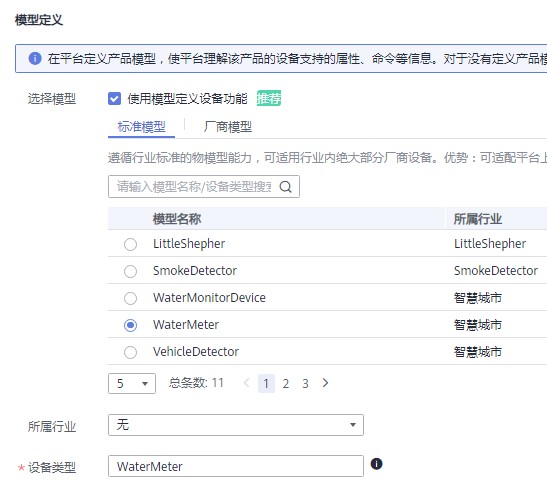

5)模型定义,直接使用平台定义好的WaterMeter


6oc_water_meter_mqtt产品创建成功。

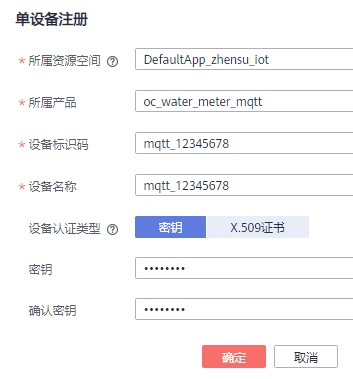

7)注册设备。

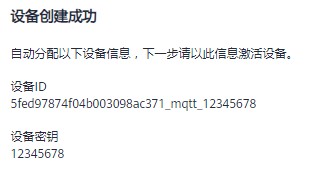

8)设备创建成功。

注意:设备ID需要保存,代码中需要用到。


9)在设备列表中,可以看到设备未激活。




修改代码

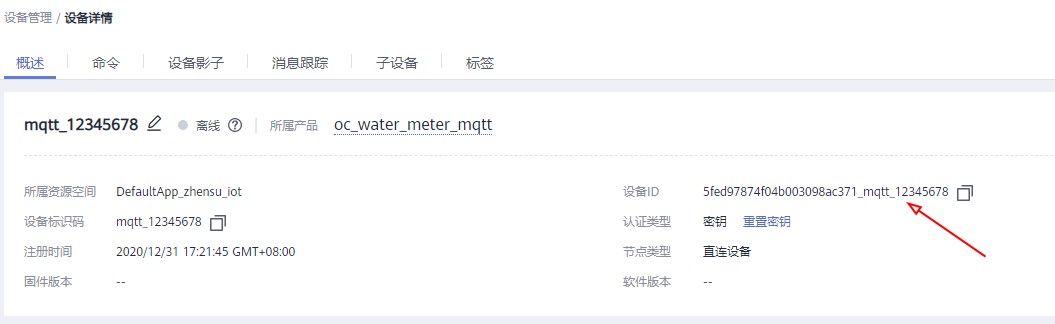

1)点击设备详情,复制设备ID




2)修改代码中设备ID和接入密码。

app\hwcloud_iot_link\iot_link\demos\oc_mqtt_demo\oc_mqtt_water_meter.c



#define CN_EP_DEVICEID        "5fed97874f04b003098ac371_mqtt_12345678" //  watermeter水表模型

#define CN_EP_PASSWD          "12345678"



编译固件

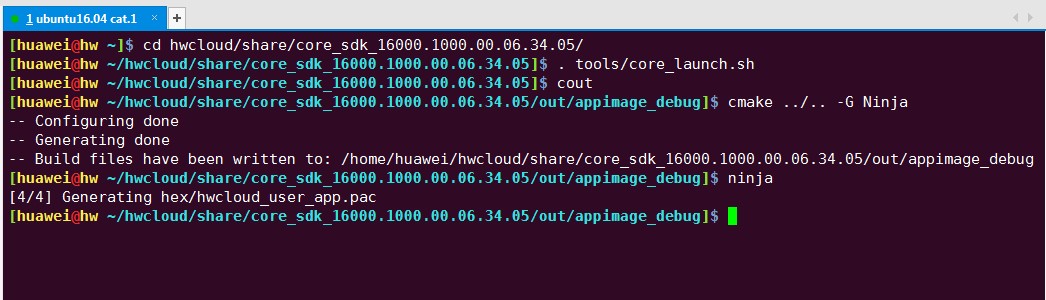

1)修改完代码后,运行下面命令

. tools/core_launch.sh

cout

cmake ../.. -G Ninja

ninja

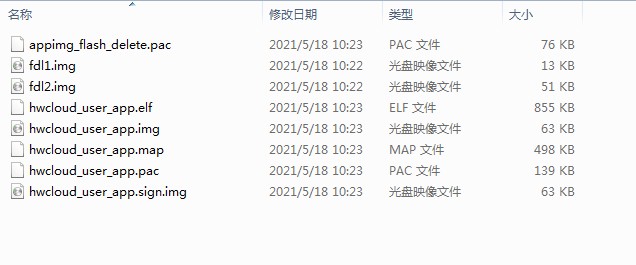

2)编译生成文件存于:./out/appimage_debug/hex/

咱们需要的就是hwcloud_user_app.pac。此文件用于下载到MC615-CN上启动运行。

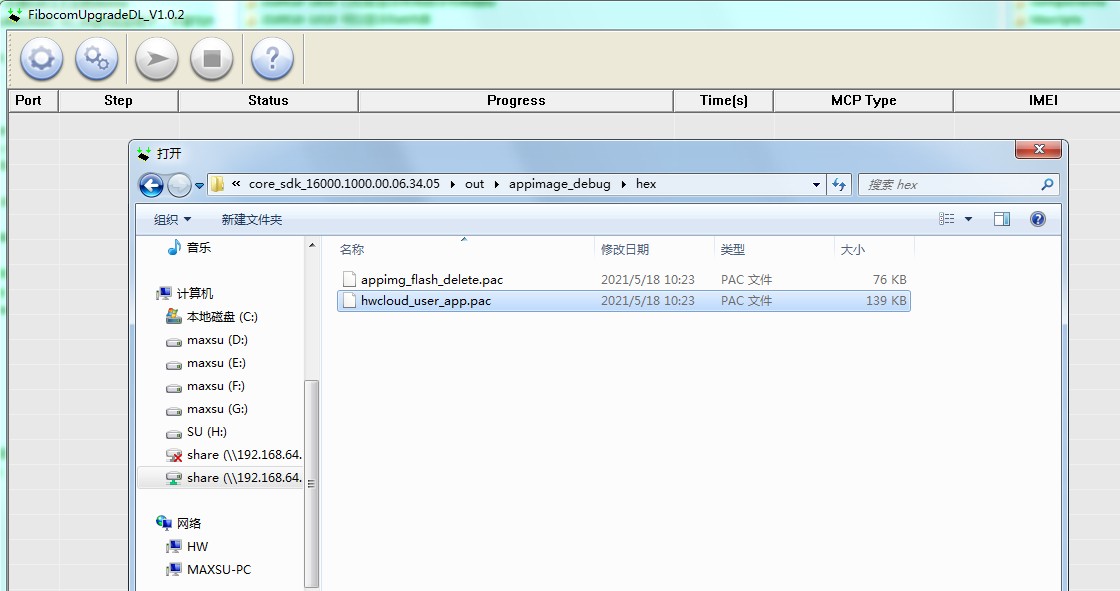

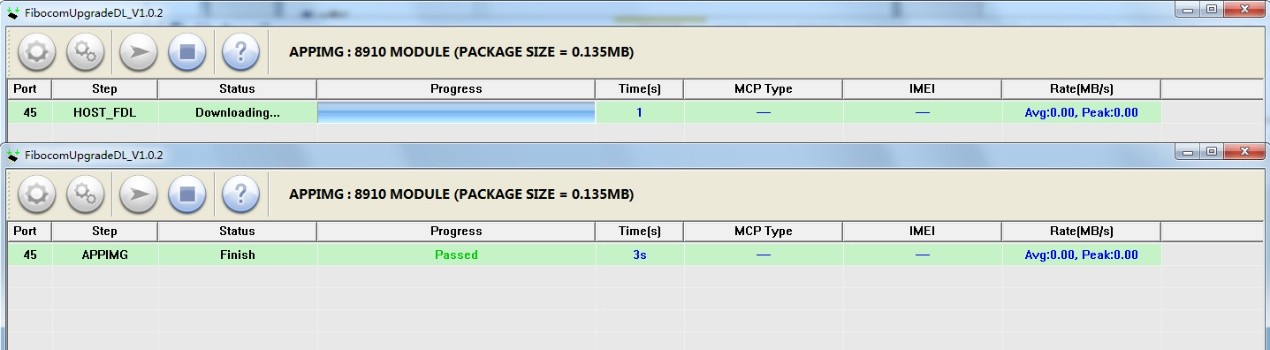

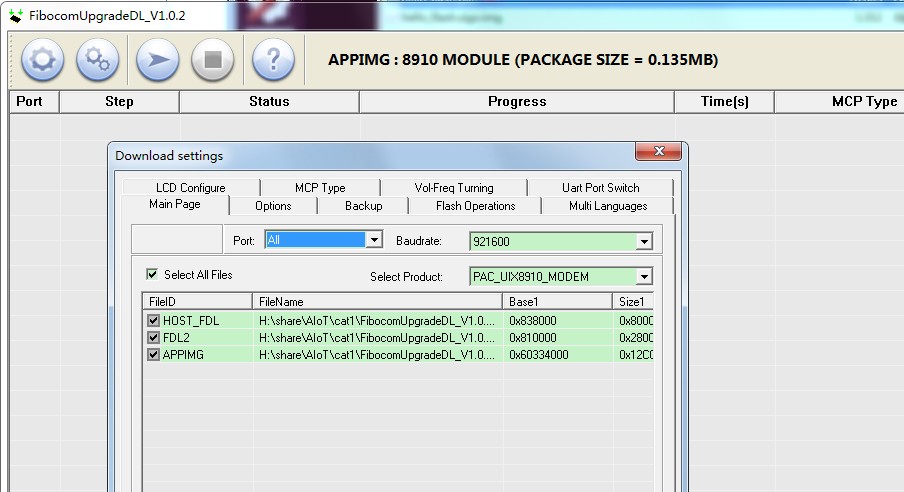

3)打开升级软件FibocomUpgradeDL_V1.0.2.exe。选择hwcloud_user_app.pac



4)注意把波特率设置为921600

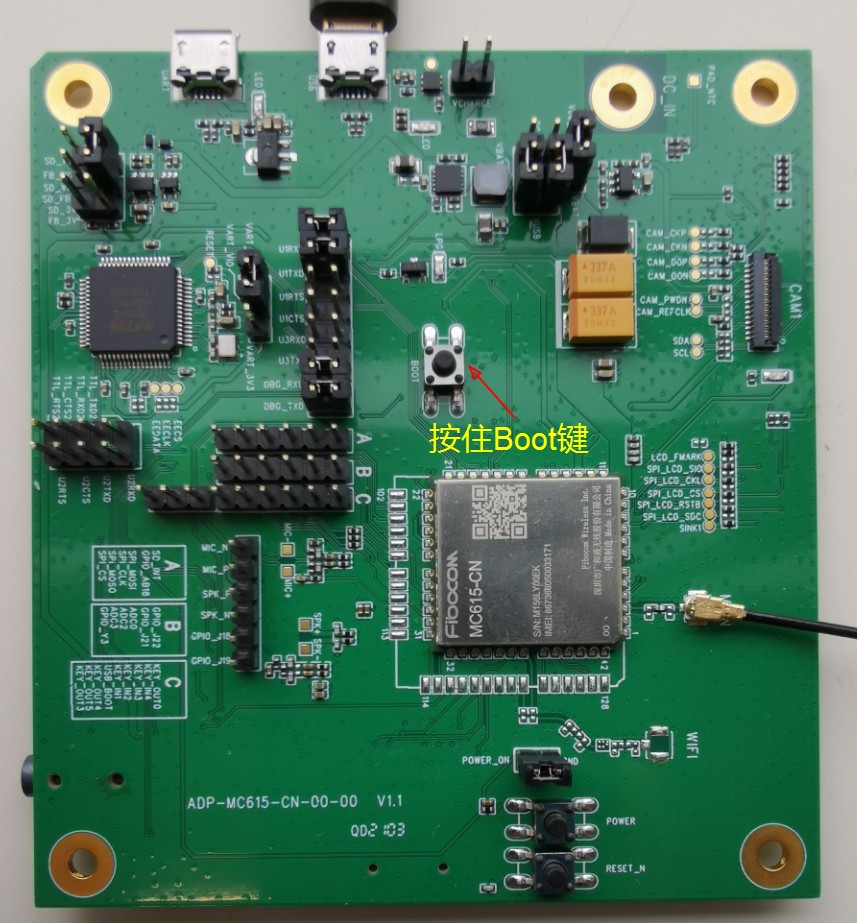

5按住Boot,给开发板上电,然后松开Boot键,即可下载hwcloud_user_app.pac包。

如果下载遇到问题,请参考https://bbs.huaweicloud.cn/blogs/263473





6)固件下载完成后,按一下Reset键。

注意:这个步骤很重要,很多开发者下载固件后,云端没有效果,就是因为没有重启Cat.1模组



数据上云

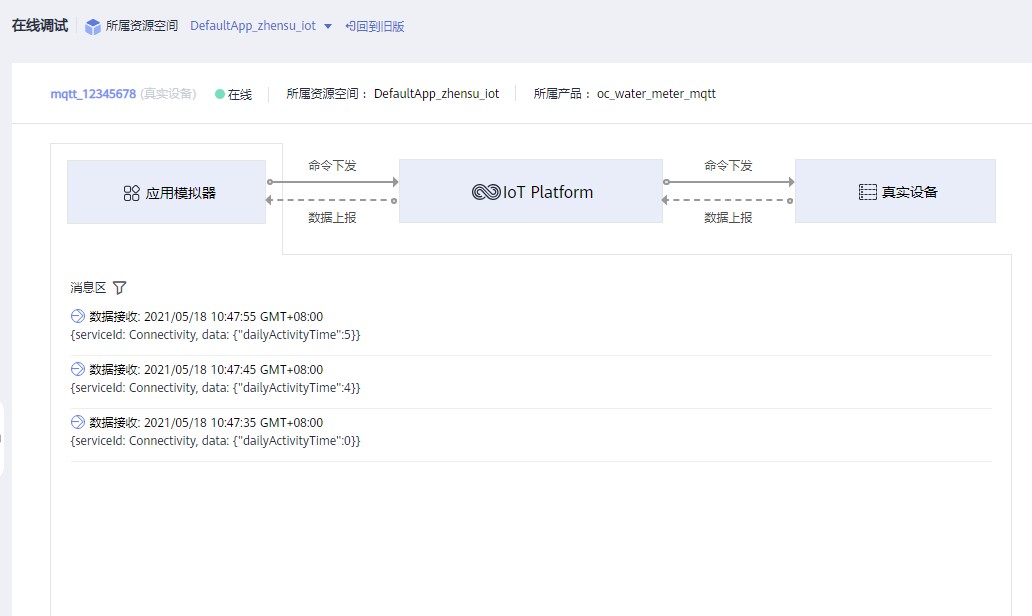

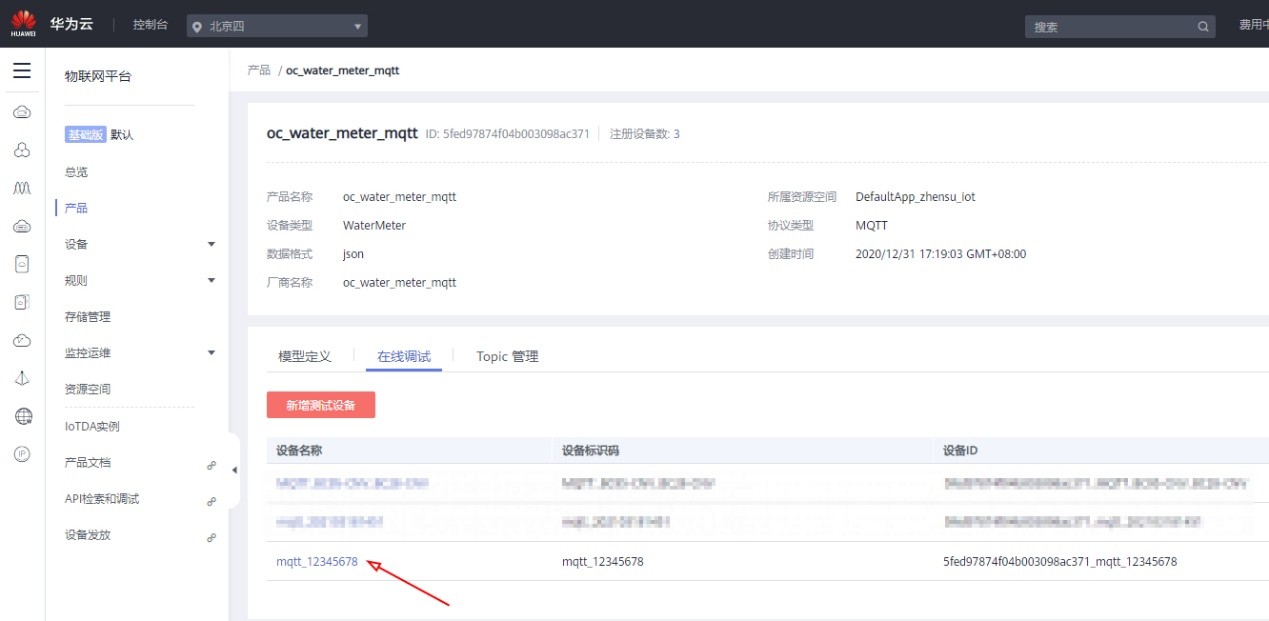

1)华为云上打开产品选项,选择在线调试,点击设备。



2)可以看到真实设备已经在线。data正在上报到华为云。



云端下发

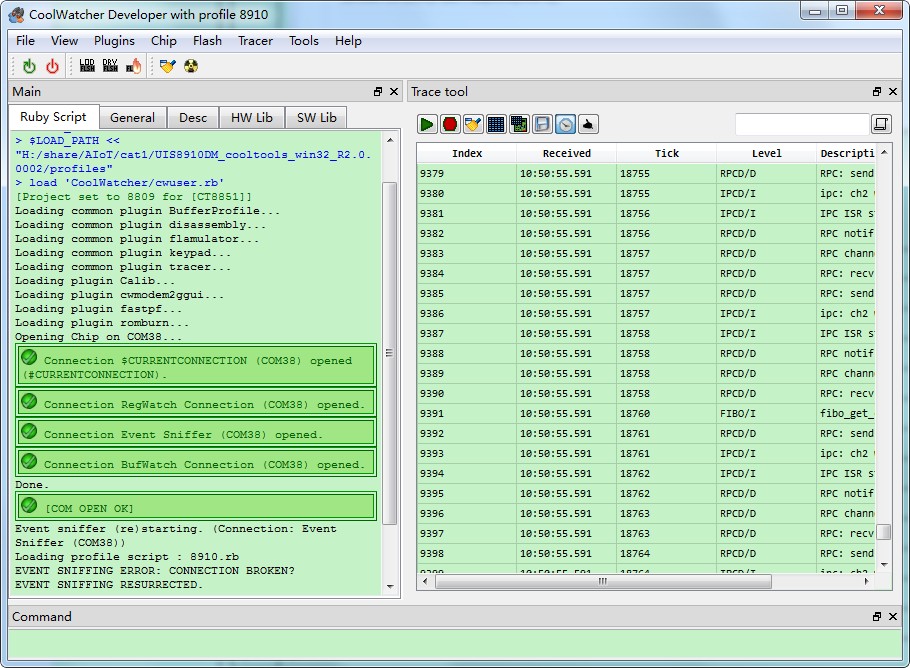

1)打开CoolWatcher软件,进行LOG观察。如果操作遇到问题,请参考https://bbs.huaweicloud.cn/blogs/263473





2)进入华为云API Explorer

https://apiexplorer.developer.huaweicloud.cn/apiexplorer/debug?product=IoTDA&api=CreateCommand

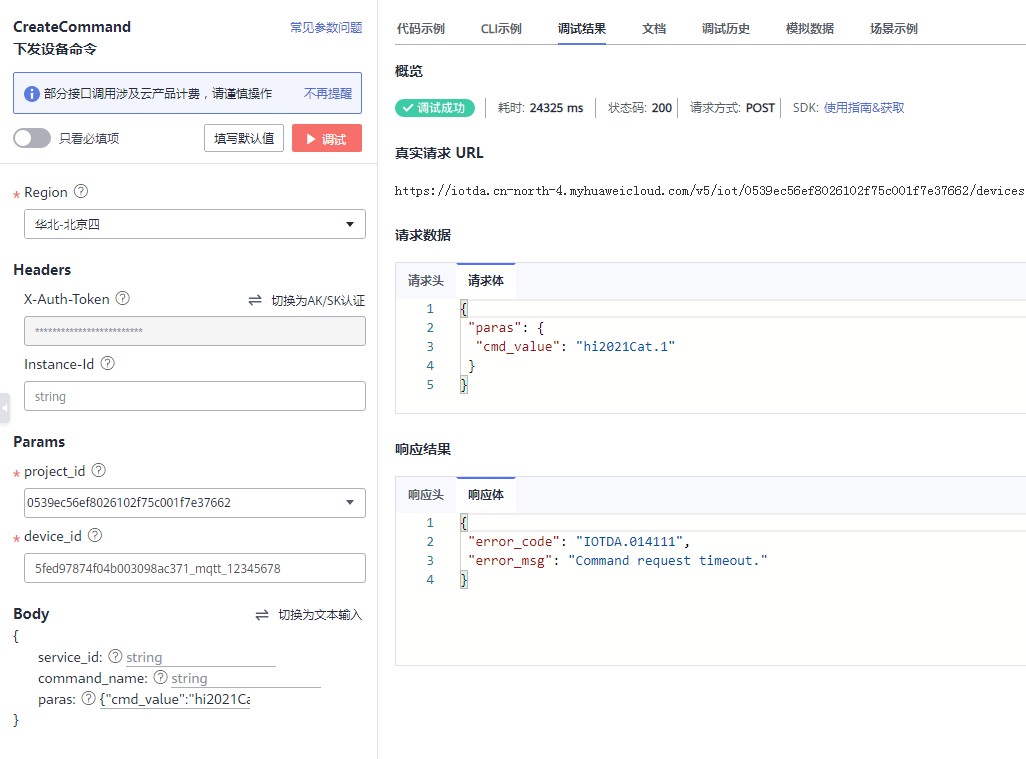

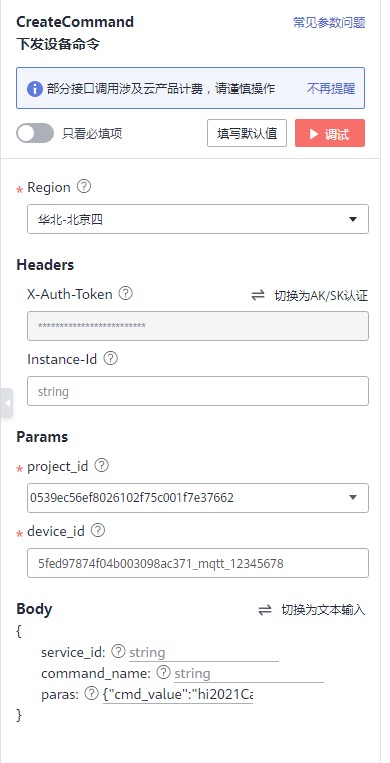

3)选择CreateCommand 下发设备命令。

4填入设备ID等参数。参数区写入{"cmd_value":"hi2021Cat.1"}。点击调试。



5)点击调试。页面显示调试成功。

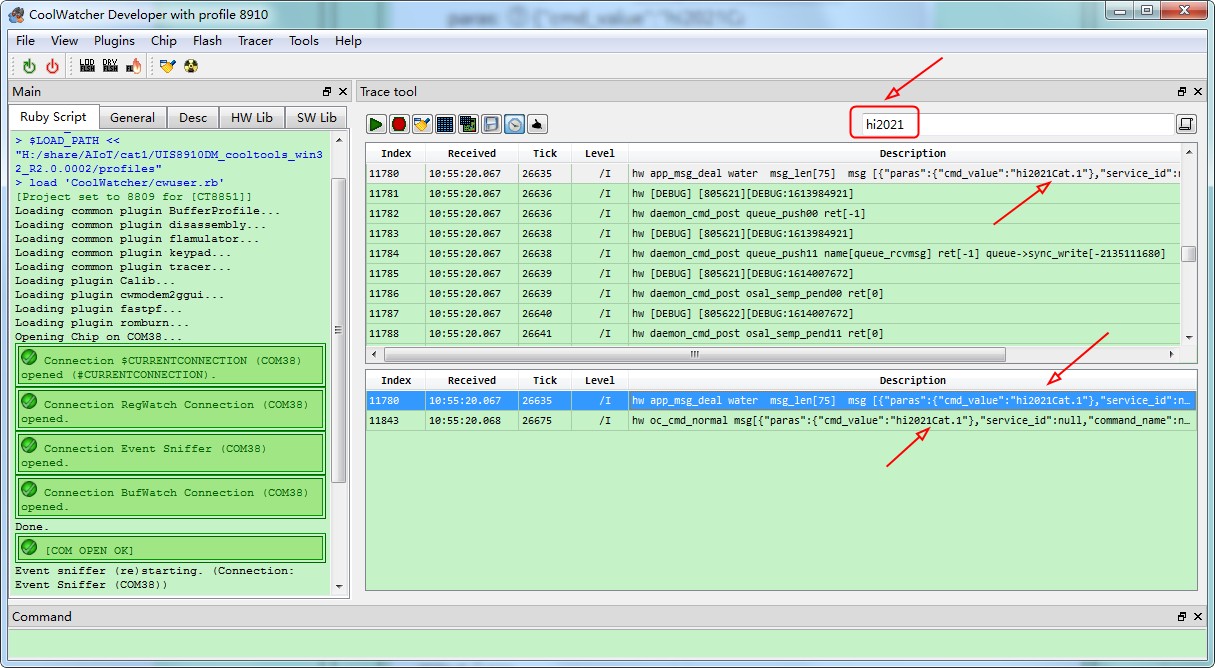

7)在CoolWatcher的筛选框里输入hi2021,可以看到Cat.1模组已经收到hi2021Cat.1的命令。





完成

ok

源码获取

weixin关注公众号beigugong,或者扫描下方二维码。

回复hwcloud_Cat.1_MC615-CN,获取源码下载链接。
