【上电即上华为云】华为云openCPU智联模组_wifi_8720_LwM2M

举报
zhensu 发表于 2021/01/08 16:18:37 2021/01/08
【摘要】 华为云openCPU智联模组_wifi_8720_LwM2M:上电即上华为云

华为云openCPU智联模组_wifi_8720_LwM2M:上电即上华为云



一、wifi 8720基础SDKpatch

基础SDK

9351_00018082-sdk-amebad_v6.2C-RC.tar.gz

补丁包

6.2_patch_integrated_201020_c0354081(29581).zip



二、华为云智联patch

补丁包

6.2_patch_hwcloud_8720_lwm2m_20210108-1533.rar



二、使用步骤

验证编译环境

1)编译环境ubuntu 64 18.04.3 LTS

【问1】怎么安装ubuntu编译环境?

【答1】解压基础SDK,里面有AN0400 Ameba-D Application Note v14.pdf。讲的非常详细,一步一步操作就行。

2)解压基础SDK,打上补丁包。

3)分别cd进入project_lpproject_hp目录下,然后make –j4

sdk-amebad_v6.2C-RC/project/realtek_amebaD_va0_example/GCC-RELEASE/project_hp

sdk-amebad_v6.2C-RC/project/realtek_amebaD_va0_example/GCC-RELEASE/project_lp

【答】87202个核。hp是高性能核心。lp是低功耗核心。

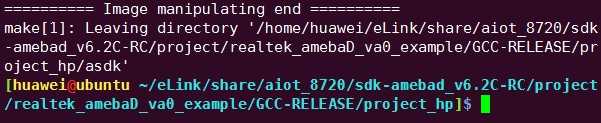

4)确保hplp工程,都编译成功。出现“========== Image manipulating end ==========”。

【答】如果基础sdk编译OK,打补丁后不能ok,需要make clean,然后再make –j4



打补丁

1)打上华为云智联补丁包。

6.2_patch_hwcloud_8720_lwm2m_20210108-1533.rar

配置项目

1)在hp目录下,make menuconfig

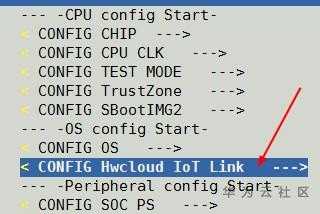

2)进入CONFIG Hwcloud IoT Link配置

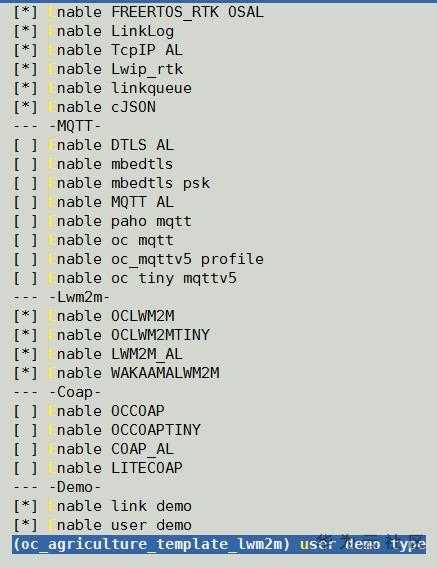

3OSALTCPIP等基础能力,都选中。Lwm2m区域的配置项,全部选中。user demo选中oc_agriculture_template_lwm2m







4)保存menuconfig的配置,退出menuconfig



华为云设置

1)云端的配置。选择产品:设备接入 IoTDA

https://www.huaweicloud.cn/product/iothub.html

2)选择北京四。

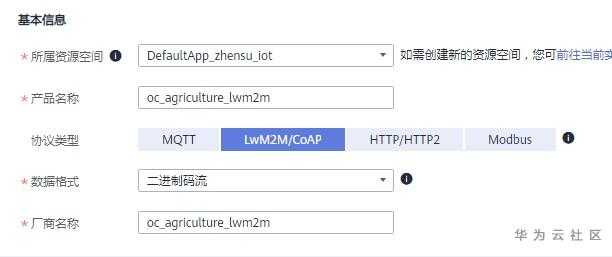

3)创建产品。注意协议类型,选择LwM2M/CoAP

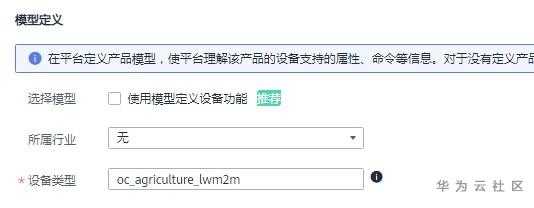

4)模型定义,暂时不选择。后面有步骤直接上传已定义好的模型文件。

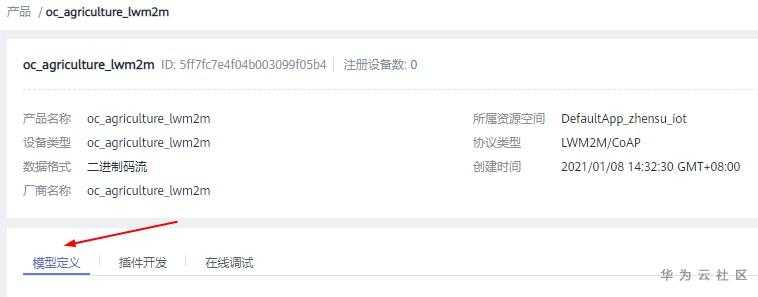

5oc_agriculture_lwm2m产品创建成功。

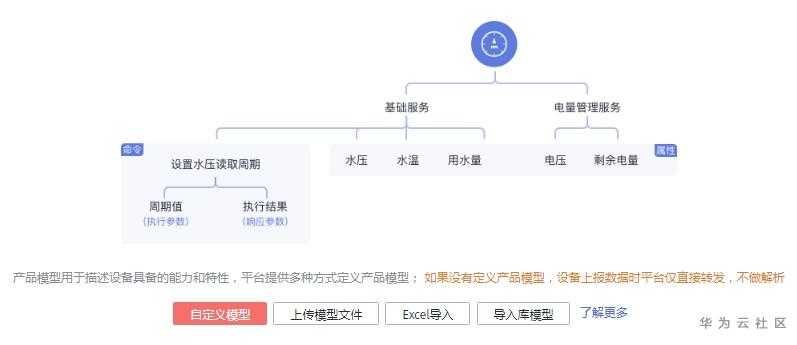

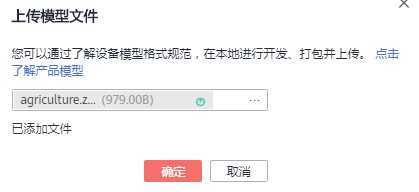

6)查看创建好的产品模型。在模型定义选项,点击上传模型文件。选择hwcloud_8720_lwm2m_coap_产品模型及编解码插件\产品模型profile\ agriculture.zip,确认后,上传Profile成功。

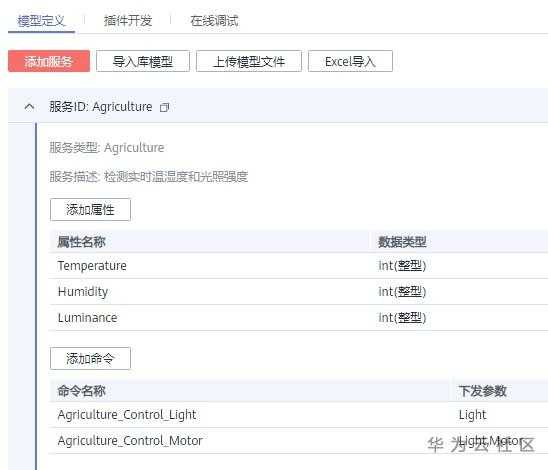

7)可以看到Agriculture服务下,有3个属性Temperature温度、Humidity湿度、Luminance光照强度。2个命令Agriculture_Control_Light照明控制、Agriculture_Control_Motor电机控制。

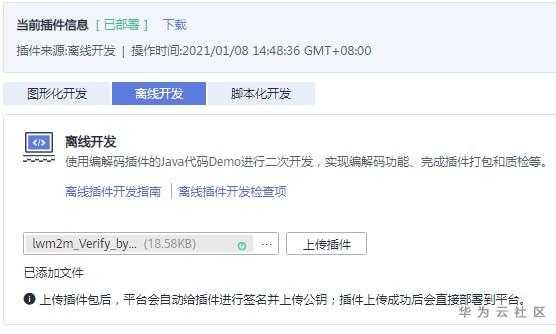

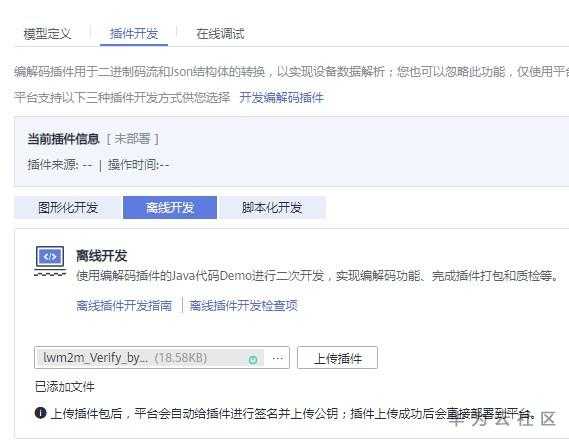

8)在插件开发选项,点击上传插件。选择hwcloud_8720_lwm2m_coap_产品模型及编解码插件\编程码插件\lwm2m_Verify_byESP8266_67816ef0-2260-441c-8460-a0ae7c39ceef_CIGPlug-in.zip,上传插件后,上传离线插件成功。而且能看到,当前插件信息是已部署状态。

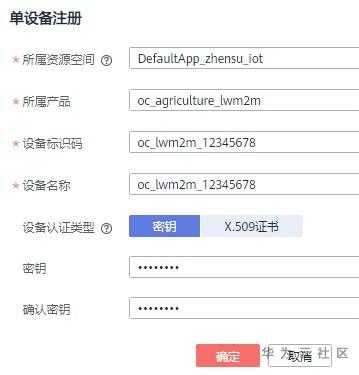

9)在设备区,注册设备。

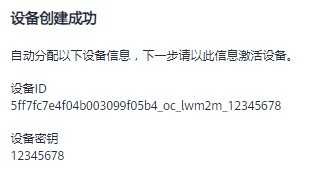

10)设备创建成功。

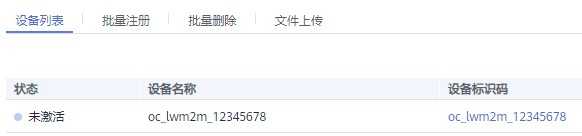

11)在设备列表中,可以看到设备未激活。







修改代码

1)修改wifi热点和接入密码。

component\common\example\hwcloud_iot_link\

iot_link\network\tcpip\lwip_rtk_socket\lwip_rtk_socket_imp.c

#define ELINK_WIFI_SSID       "maxsussid"

#define ELINK_WIFI_PASSWD     "12345678"

2)修改设备ID

sdk-amebad_v6.2C-RC\component\common\example\hwcloud_iot_link\

iot_link\demos\oc_agriculture_template\oc_agriculture_template_lwm2m.c

#define cn_endpoint_id        "oc_lwm2m_12345678"





编译下载

1)在hp目录下,make –j4



2)等着编译完成。

3)出现“========== Image manipulating end ==========”,标识编译完成。

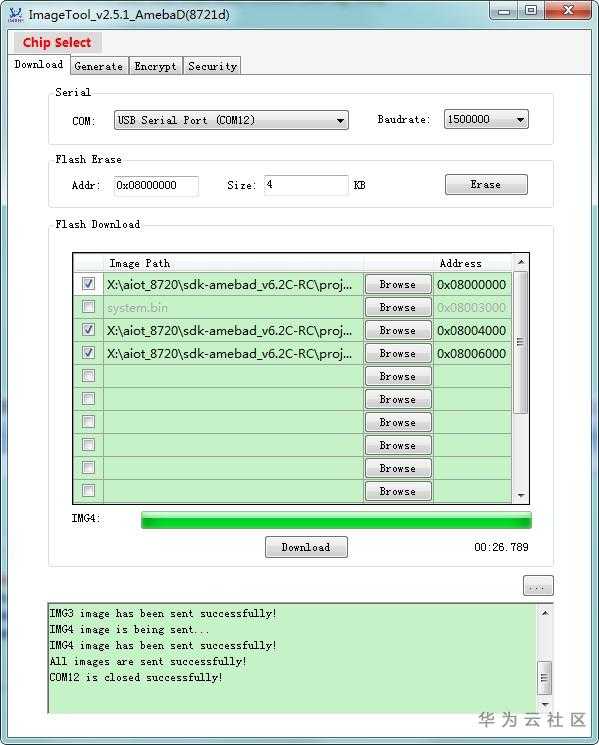

4)打开ameba-image-Tool-v2.5.1。出现All images are sent successfully!表示下载成功。



【答】如果下载不成功,需要摁住uart download键,再按reset键,然后松开reset,最后松开uart download键,让8720 wifi进入下载模式。

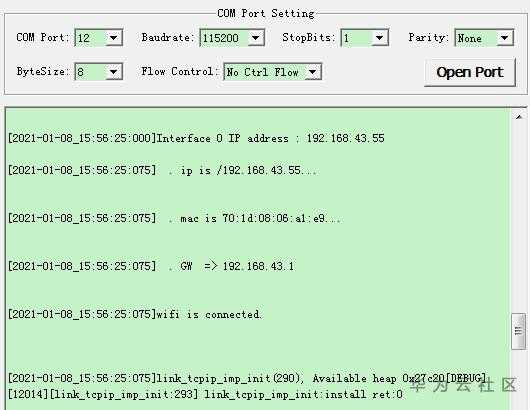

5)摁开发板reset键。打开串口调试助手,可以查看运行LOG



云端效果

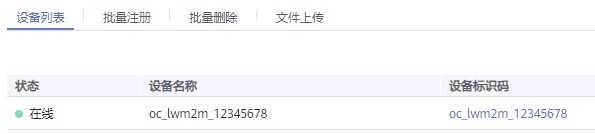

1)代码运行后,在华为云可以看到设备在线。

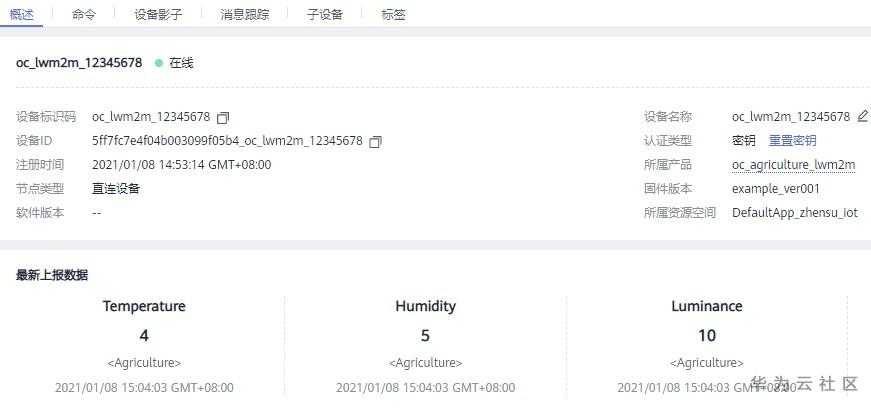

2)设备详情可以看到上报的设备参数。



数据上报

1Lwm2m向华为云上报data的函数。

    oc_lwm2m_report( (char *)&Agriculture, sizeof(Agriculture), 1000);

接收华为云命令下发

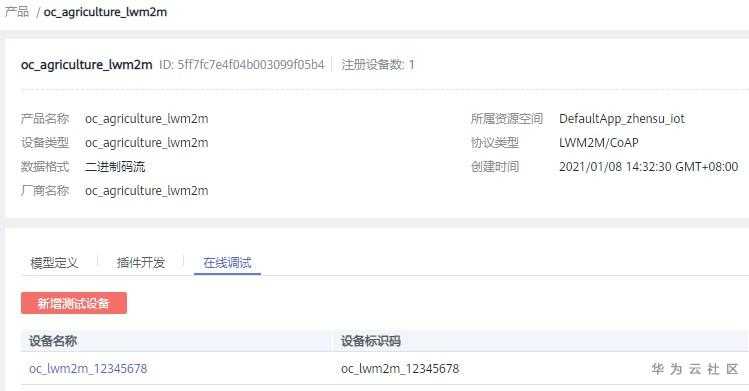

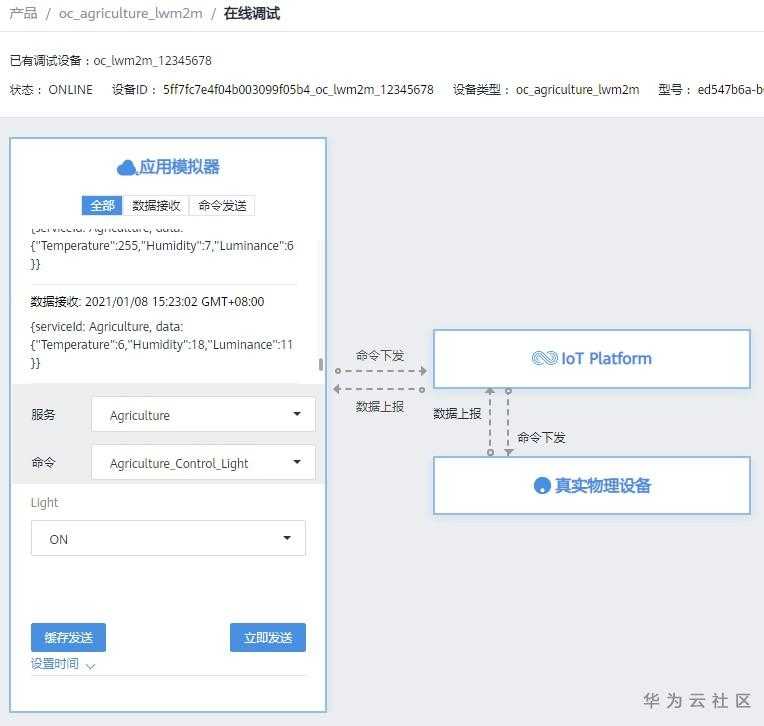

1)进入产品区,点查看。选择在线调试



2)点调试按钮。选择命令Agriculture_Control_Light照明控制,选择ON参数,点立即发送。

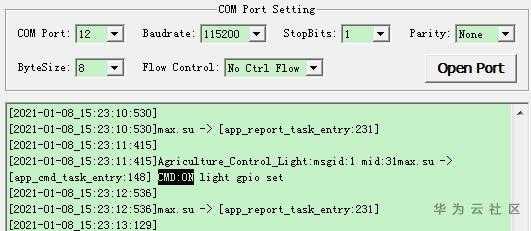

38720wifi模组的串口调试助手,显示已经接受到命令CMD:ON,打开灯光Light

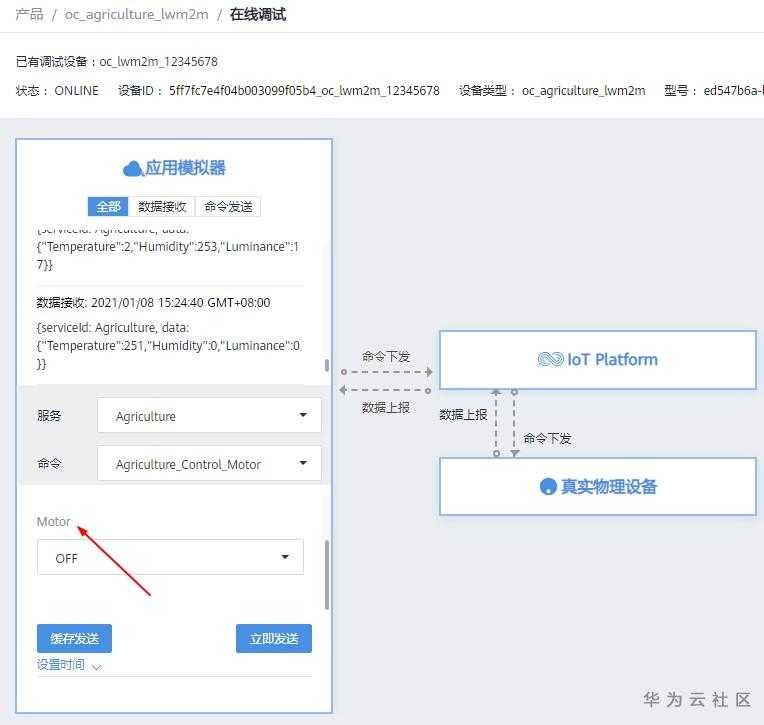

4)点调试按钮。选择命令Agriculture_Control_Motor电机控制,选择OFF参数,点立即发送。

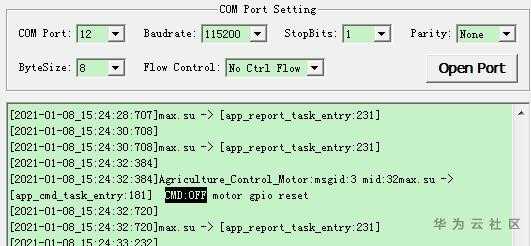

58720wifi模组的串口调试助手,显示已经接受到命令CMD:OFF,关闭电机Motor



完成

ok

源码获取

weixin关注公众号gugongbei,或者扫描下方二维码。

回复hwcloud_wifi_8720_lwm2m,获取源码下载链接。




相关文章

【上电即上华为云】华为云openCPU智联模组_wifi_8720_MQTT

https://bbs.huaweicloud.cn/blogs/233458
