【摘要】 方案采用深圳航顺HK32F103Vx芯片做主控制器,运行华为云智联Link协议栈(CoAP/Lwm2m/MQTT等),通过外挂wifi模组,实现上电即上云。代码开发环境采用Visual Studio Code,JLink采用SWD下载模式。

【上电即上华为云】华为云AIoT智联开发板_mcu_HK32F103Vx



一、HK32F103Vx智联开发板源代码

源代码

Huawei_Cloud_AIoT_Link.rar



二、使用步骤

硬件环境

1)方案采用深圳航顺HK32F103Vx芯片做主控制器,运行华为云智联Link协议栈(CoAP/Lwm2m/MQTT等),通过外挂wifi模组,实现上电即上云。代码开发环境采用Visual Studio CodeJLink采用SWD下载模式。

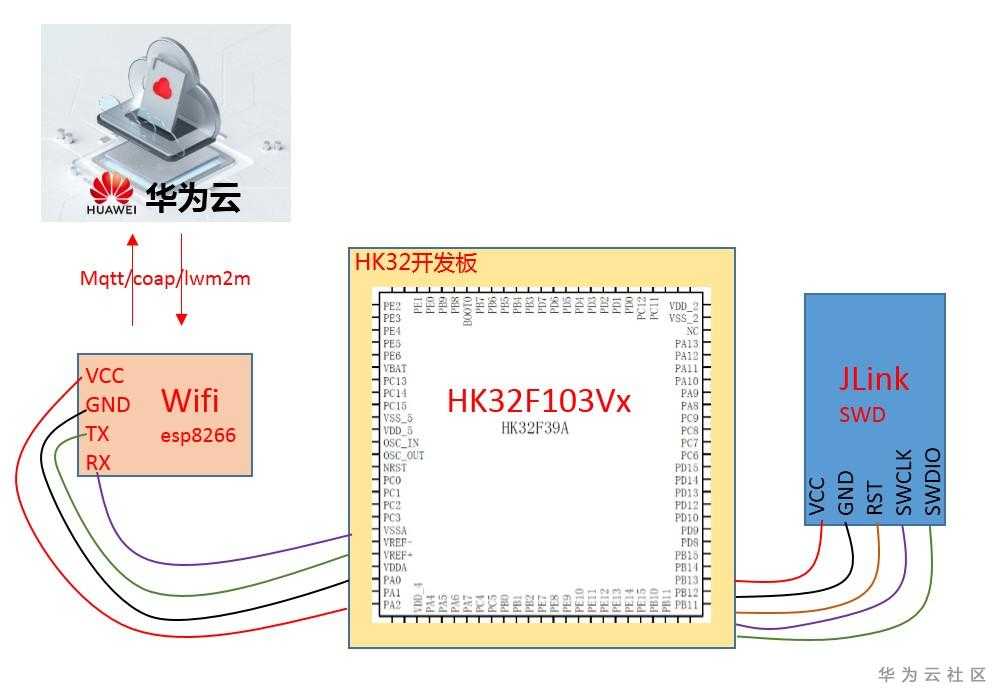

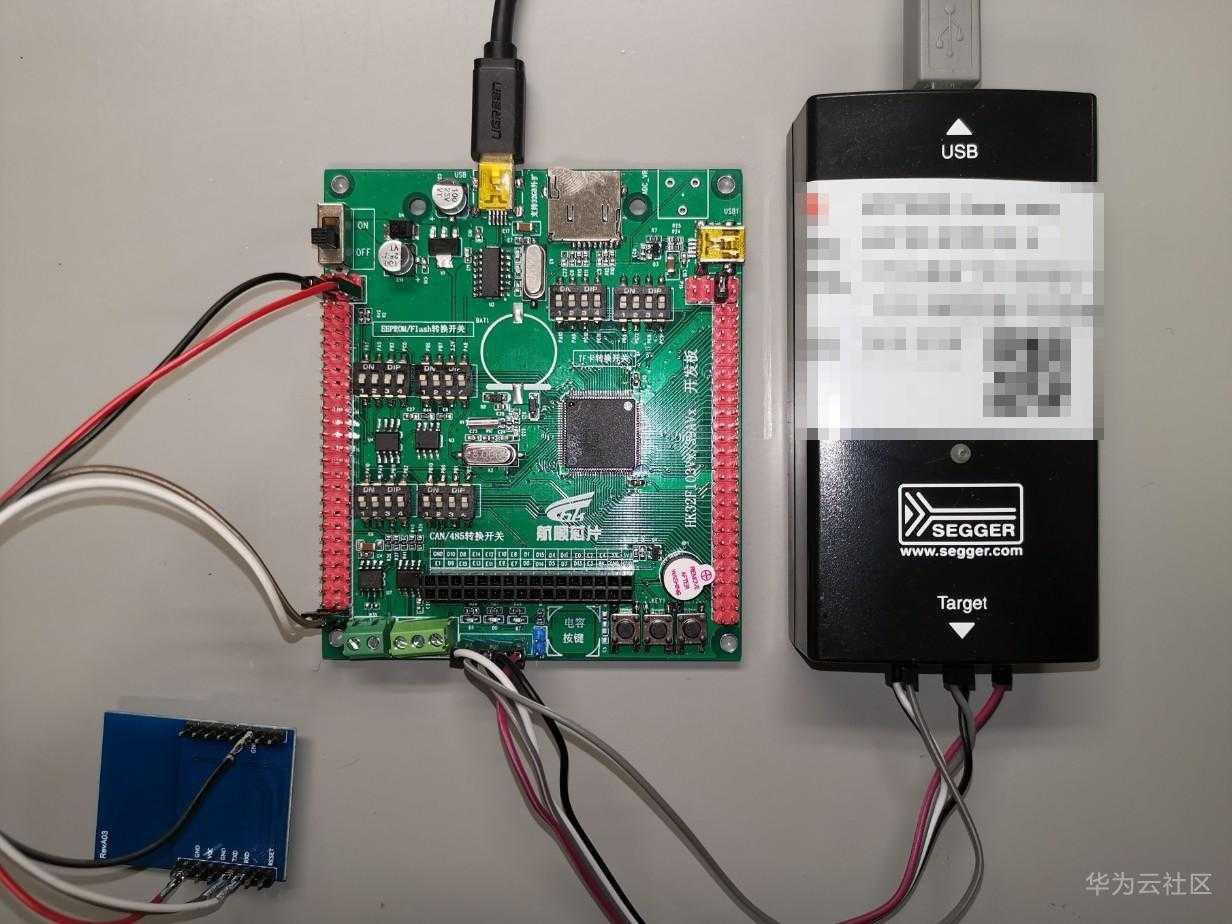

2)实际接线方法,参考下图。





验证编译环境

1)安装Visual Studio Code软件。

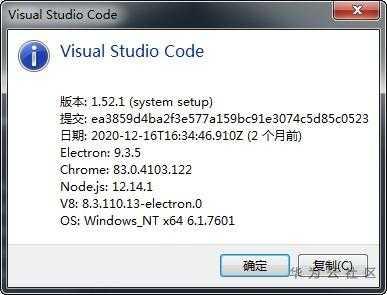

【答】我电脑是windows 64位。vscode的版本是 1.52.1

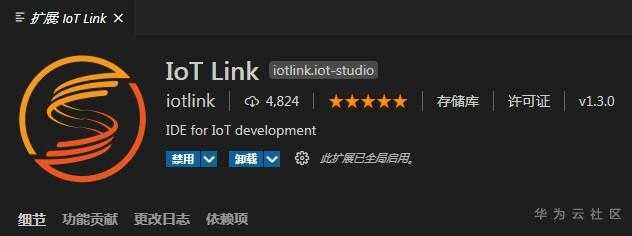

2vscode应用商店搜索 IoT Link插件,安装。等待安装成功。

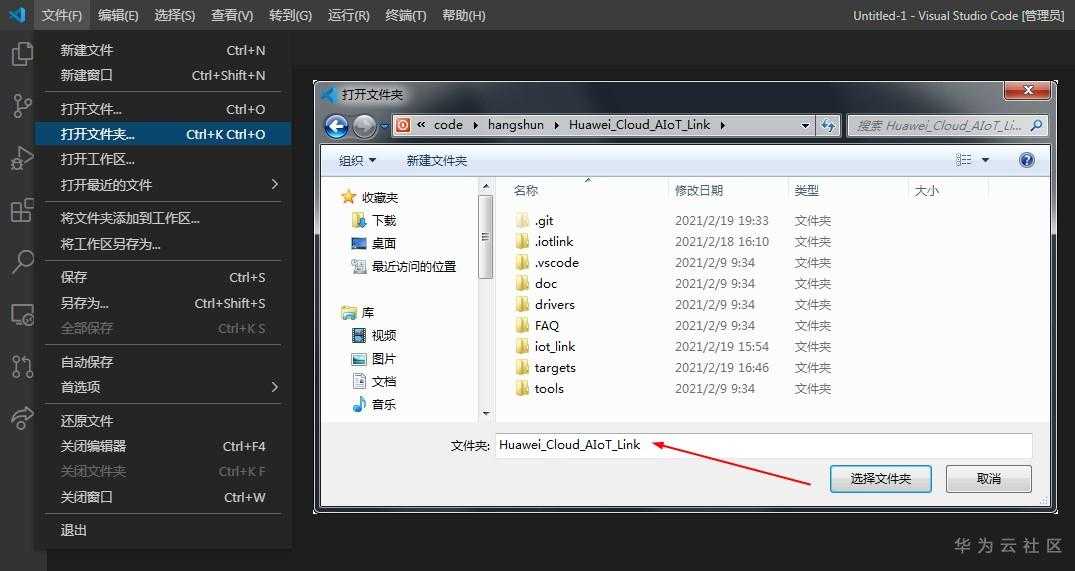

3)打开源代码文件夹。

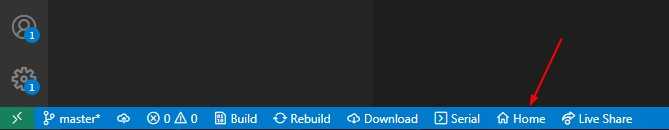

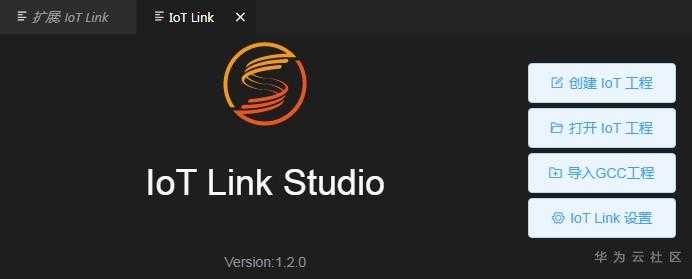

4vscode左下角点击Home键,进入IoT Link Studio的使用界面。

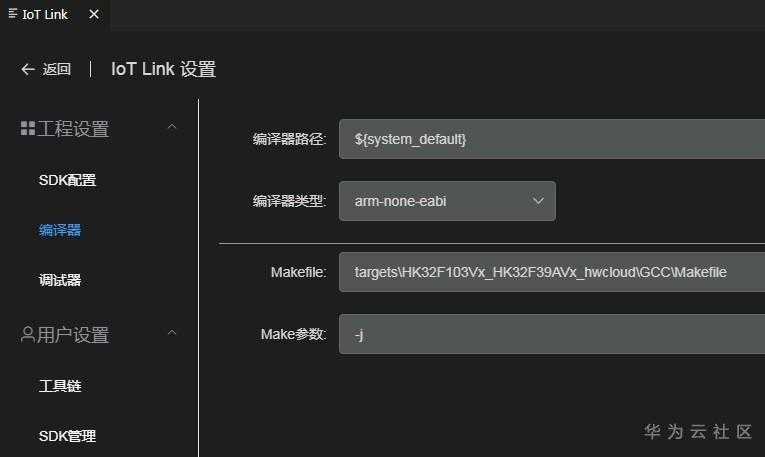

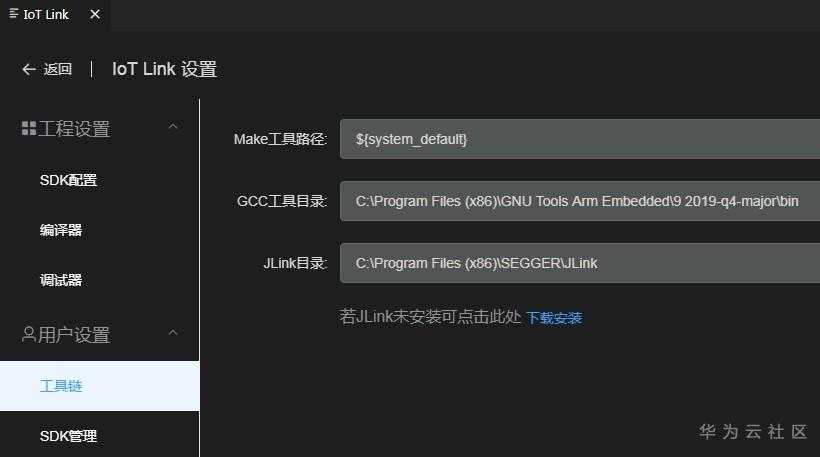

5)点击IoT Link设置,进入编译配置界面。

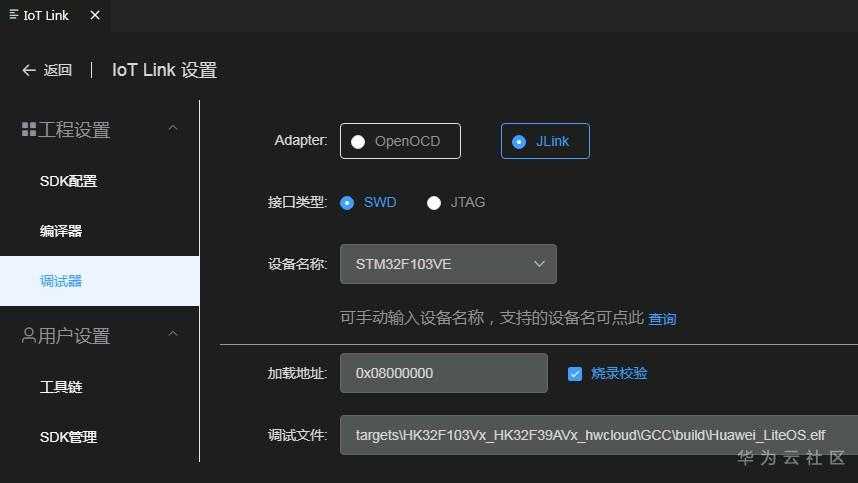

【答】JLink目录,请根据您的JLink安装目录进行修改。

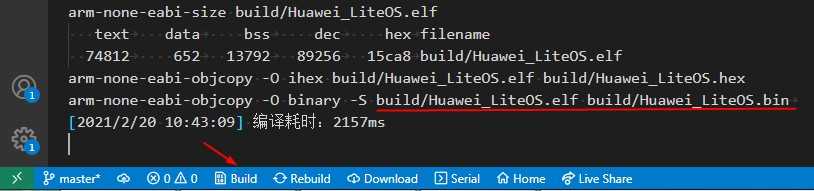

6)点击Build,等待编译完成。

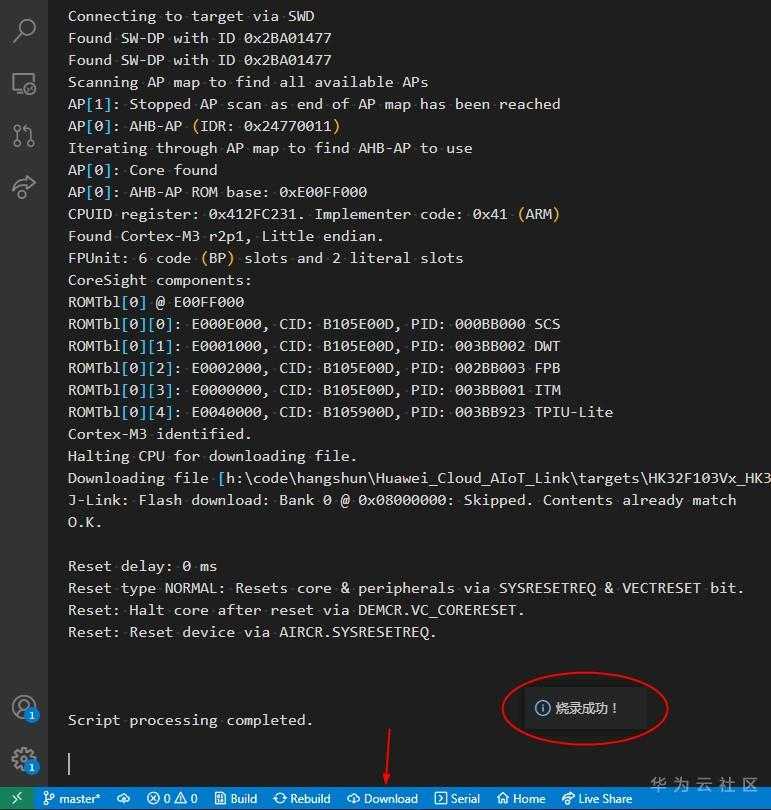

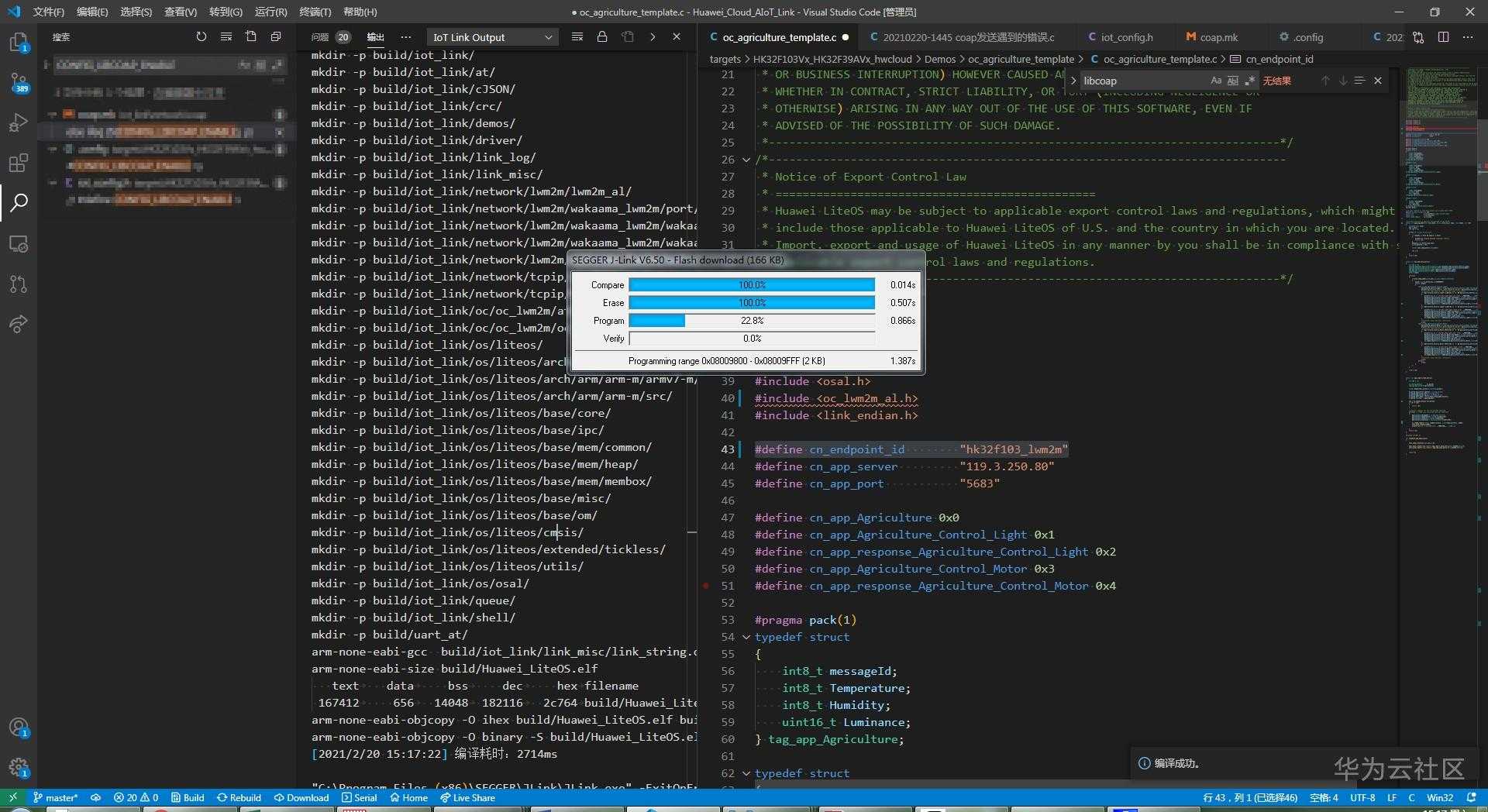

7)点击Download,等待烧录成功。



8)如果下载成功,表示软硬件环境具备。下面进行代码配置和华为云配置。



配置项目

1)本次采用Lwm2m协议接入华为云。

2)配置.config文件。

targets\HK32F103Vx_HK32F39AVx_hwcloud\.config



#LWM2M

CONFIG_OCLWM2M_ENABLE=y

CONFIG_OCLWM2MTINY_ENABLE=y

CONFIG_LWM2M_AL_ENABLE=y

CONFIG_WAKAAMALWM2M_ENABLE=y



3)配置iot_config.h文件。

targets\HK32F103Vx_HK32F39AVx_hwcloud\iot_config.h



/*LWM2M*/

#define CONFIG_OCLWM2M_ENABLE 1

#define CONFIG_OCLWM2MTINY_ENABLE 1

#define CONFIG_LWM2M_AL_ENABLE 1

#define CONFIG_WAKAAMALWM2M_ENABLE 1



华为云设置

1)云端的配置。选择产品:设备接入 IoTDA

https://www.huaweicloud.cn/product/iothub.html

2)选择北京四。

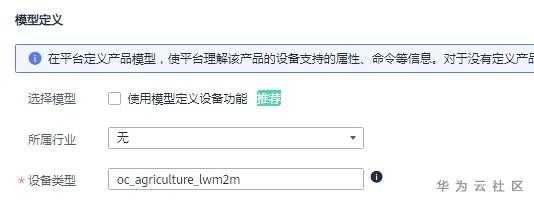

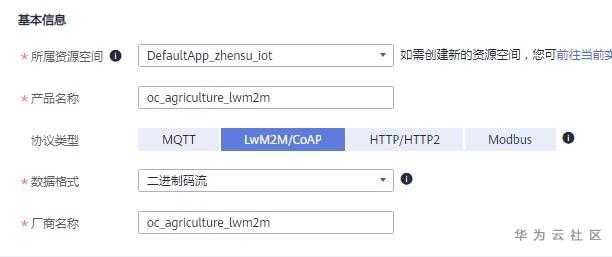

3)创建产品。注意协议类型,选择LwM2M/CoAP

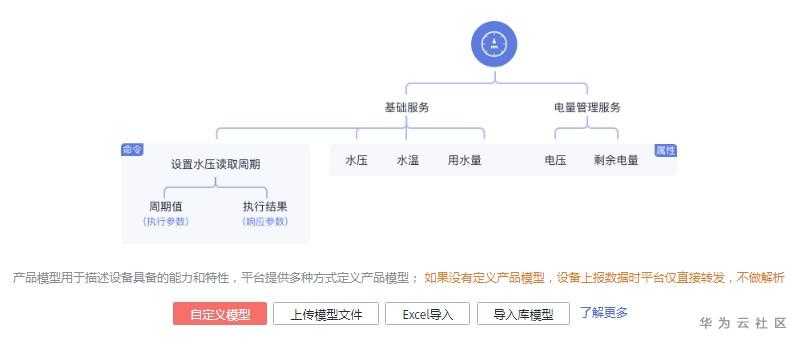

4)模型定义,暂时不选择。后面有步骤直接上传已定义好的模型文件。

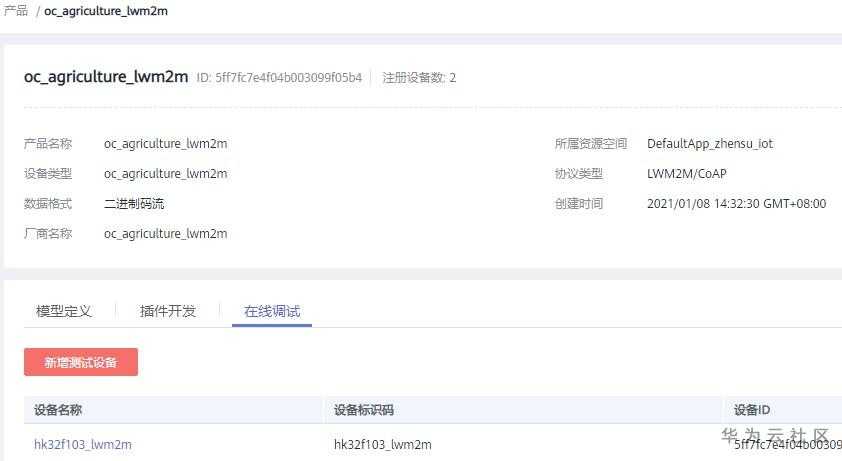

5oc_agriculture_lwm2m产品创建成功。

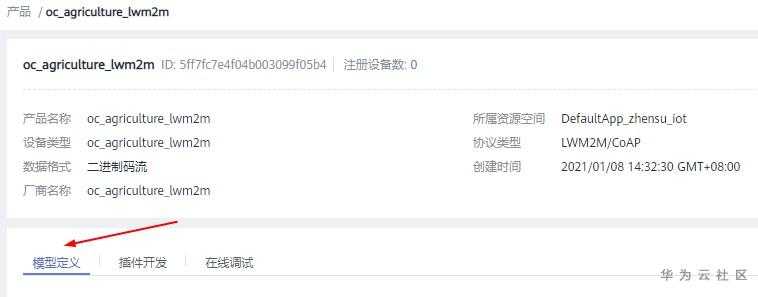

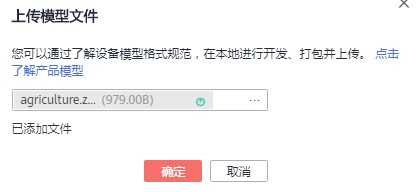

6)查看创建好的产品模型。在模型定义选项,点击上传模型文件。选择hwcloud_lwm2m_coap_产品模型及编解码插件\产品模型profile\ agriculture.zip,确认后,上传Profile成功。

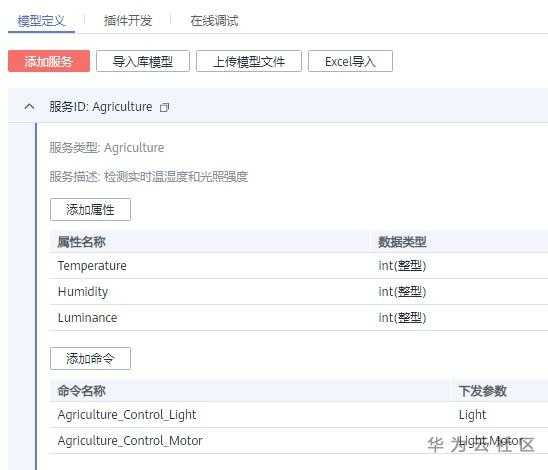

7)可以看到Agriculture服务下,有3个属性Temperature温度、Humidity湿度、Luminance光照强度。2个命令Agriculture_Control_Light照明控制、Agriculture_Control_Motor电机控制。

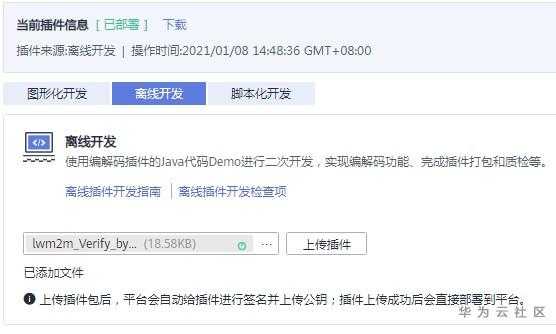

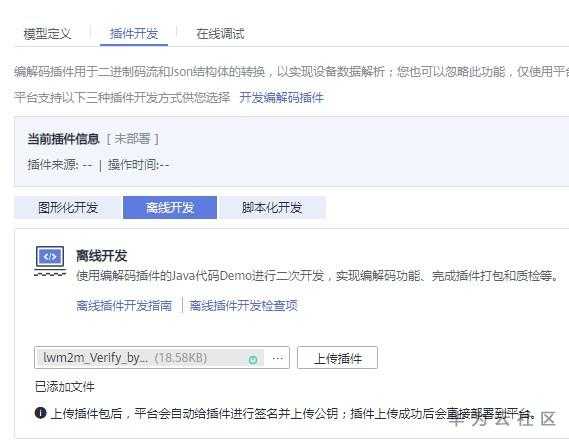

8)在插件开发选项,点击上传插件。选择hwcloud_lwm2m_coap_产品模型及编解码插件\编程码插件\lwm2m_Verify_byESP8266_67816ef0-2260-441c-8460-a0ae7c39ceef_CIGPlug-in.zip,上传插件后,上传离线插件成功。而且能看到,当前插件信息是已部署状态。

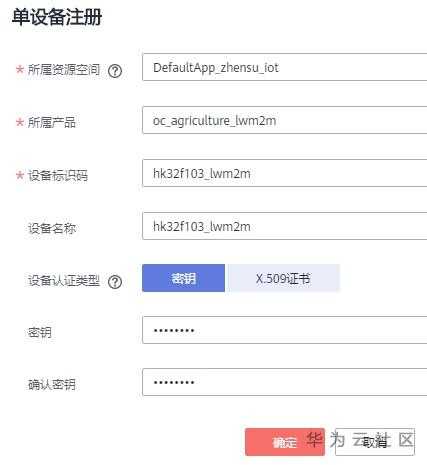

9)在设备区,注册设备。

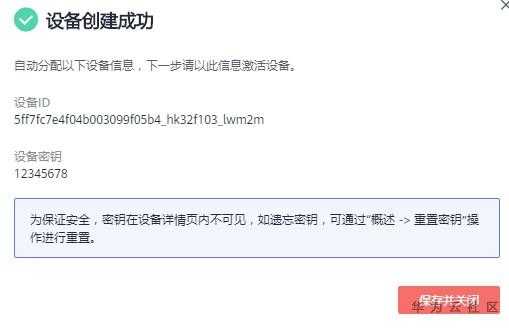

10)设备创建成功。

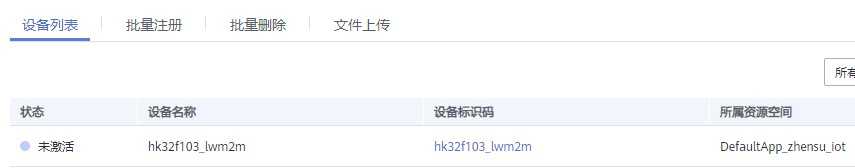

11)在设备列表中,可以看到设备未激活。





修改代码

1)修改wifi热点和接入密码。

targets\HK32F103Vx_HK32F39AVx_hwcloud\iot_config.h



#define CONFIG_ESP8266_SSID "maxsussid"

#define CONFIG_ESP8266_PWD "12345678"



2)修改设备ID

targets\HK32F103Vx_HK32F39AVx_hwcloud\Demos\oc_agriculture_template\oc_agriculture_template.c



#define cn_endpoint_id        "hk32f103_lwm2m"



编译下载

1)点击Download,等待烧录成功。



2)重启开发板。打开串口调试助手,可以查看运行LOG





云端效果

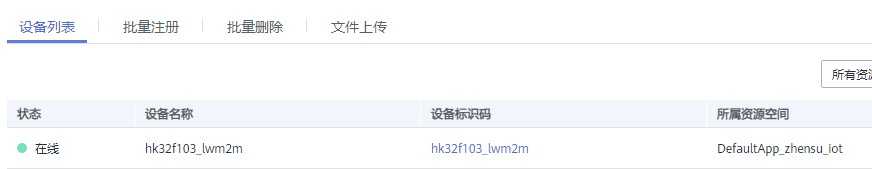

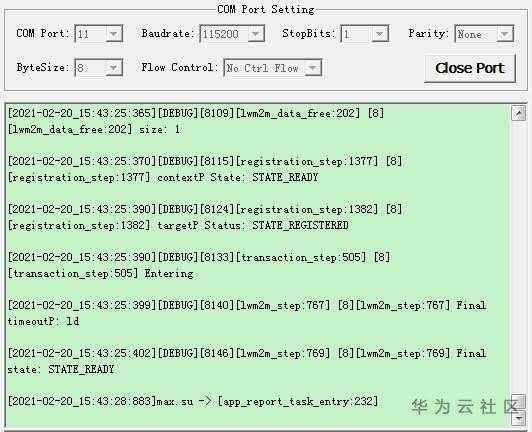

1)代码运行后,在华为云可以看到设备在线。

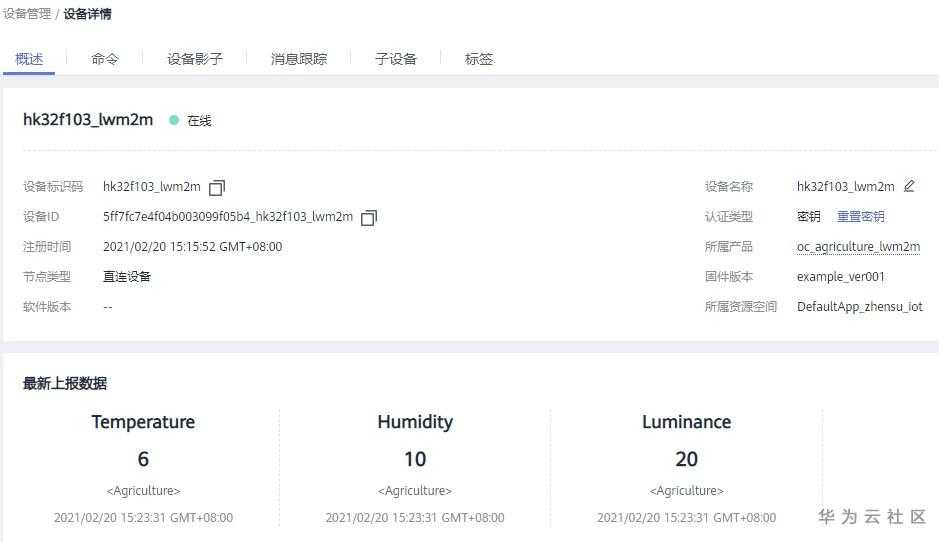

2)设备详情可以看到上报的设备参数。



数据上报

1Lwm2m向华为云上报data的函数。

   oc_lwm2m_report( (char *)&Agriculture, sizeof(Agriculture), 1000);

接收华为云命令下发

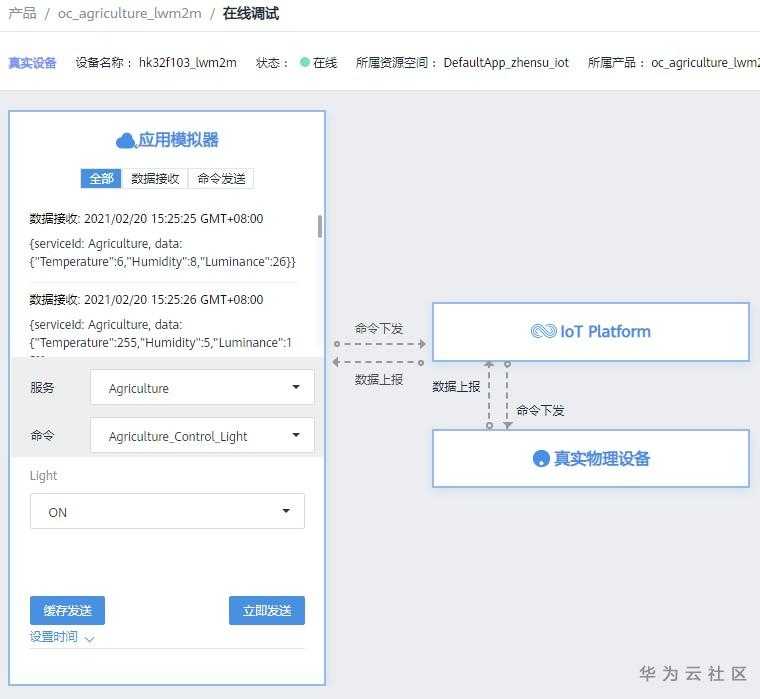

1)进入产品区,点查看。选择在线调试

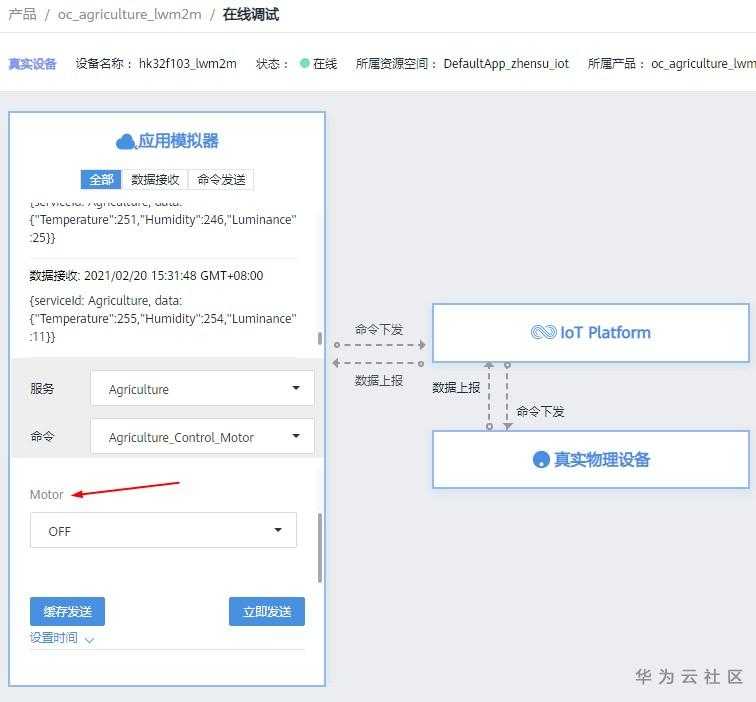

2)点调试按钮。选择命令Agriculture_Control_Light照明控制,选择ON参数,点立即发送。

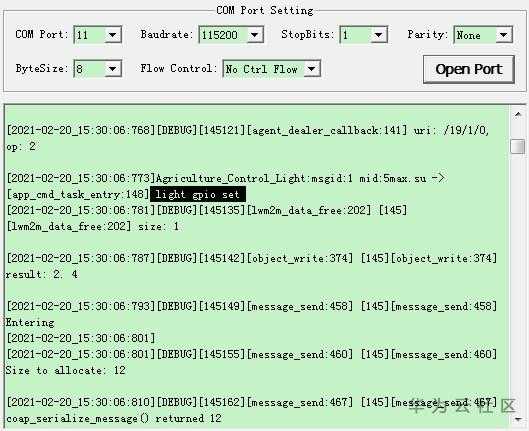

3)串口调试助手显示已经接受到命令CMD,打开灯光Light



4)点调试按钮。选择命令Agriculture_Control_Motor电机控制,选择OFF参数,点立即发送。

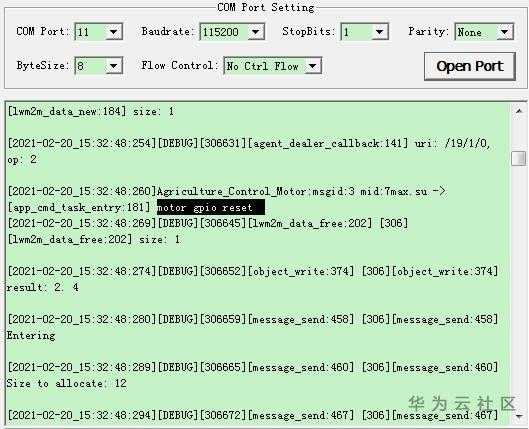

5)查看串口调试助手,显示已经接受到命令CMD,关闭电机Motor



完成

ok

源码获取

weixin关注公众号gugongbei,或者扫描下方二维码。

回复hwcloud_mcu_HK32F103,获取源码下载链接。
