zhensu 发表于 2021/01/19 14:44:11 2021/01/19
【摘要】 华为云openCPU智联模组_wifi_BL602(RISC-V)_CoAP:上电即上华为云

华为云openCPU智联模组_wifi_BL602(RISC-V)_CoAP:上电即上华为云



一、wifi BL602(RISC-V)基础SDK

基础SDK

bl_iot_sdk.rar



二、华为云智联patch

补丁包

patch_hwcloud_ BL602(RISC-V)_coap_20210119_1111.rar



三、使用步骤

验证编译环境

1)编译环境ubuntu 6420.4 LTS

【问1】怎么安装ubuntu编译环境?

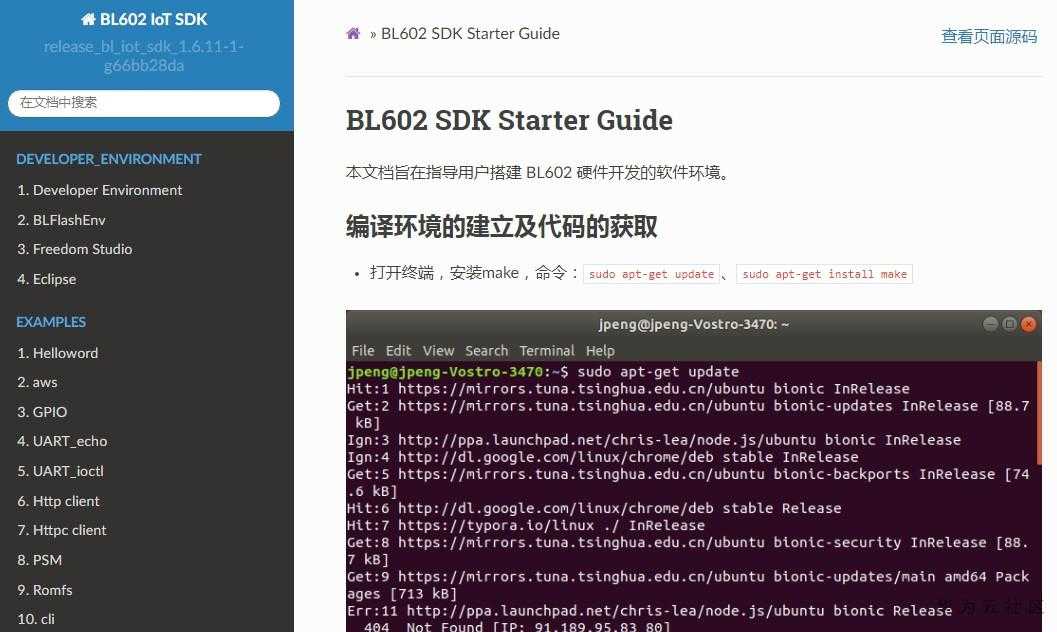

【答1】解压基础SDK,里面有bl_iot_sdk/docs/html/Quickstart_Guide/Linux/Quickstart_Linux_ubuntu.html。讲的非常详细,一步一步操作就行。



2)解压基础SDK

3cd进入bl_iot_sdk/customer_app/bl602_demo_wifi目录下,然后输入./genromap,回车运行

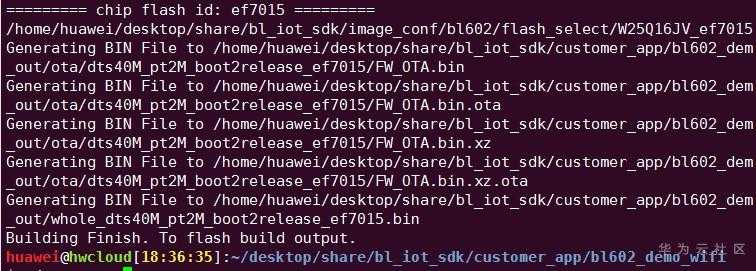

4)确保bl602_demo_wifi工程,编译成功。出现“Building Finish. To flash build output.”。

【答】如果基础sdk编译OK,打补丁后不能ok,需要删除bl_iot_sdk\customer_app\bl602_demo_wifi\build_out文件夹,重新编译下。



打补丁

1)打上华为云智联补丁包。

patch_hwcloud_ BL602(RISC-V)_coap_20210119_1111

配置项目

1)打开hwcloud_iot_link_config.mk配置文件。

components\3rdparty\hwcloud_iot_link\hwcloud_iot_link_config.mk

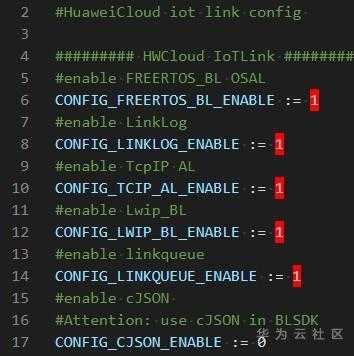

2OSALTCPIP等基础能力,都选中。

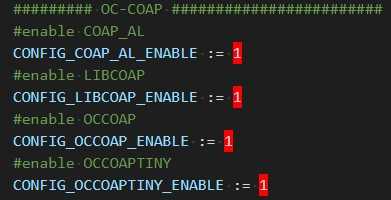

3CoAP区域的配置项,全部选中。

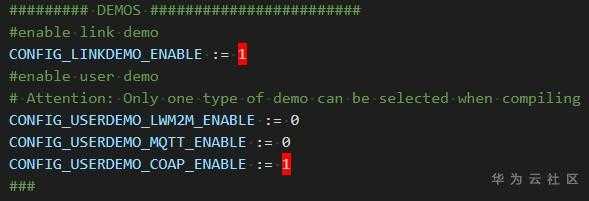

4user demo选中CONFIG_USERDEMO_COAP_ENABLE



5)保存hwcloud_iot_link_config.mk文件。

华为云设置

1)云端的配置。选择产品:设备接入 IoTDA

https://www.huaweicloud.cn/product/iothub.html

2)选择北京四。

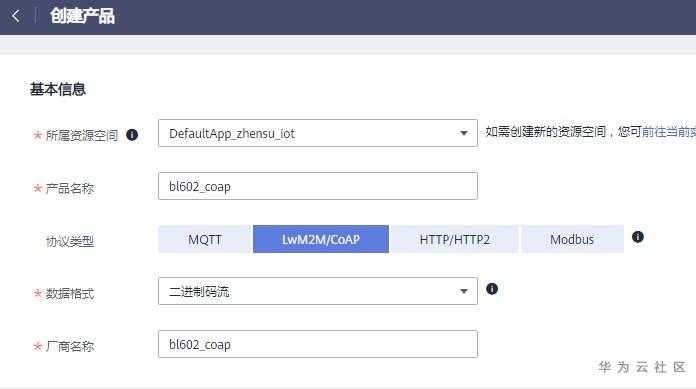

3)创建产品。注意协议类型,选择LwM2M/CoAP

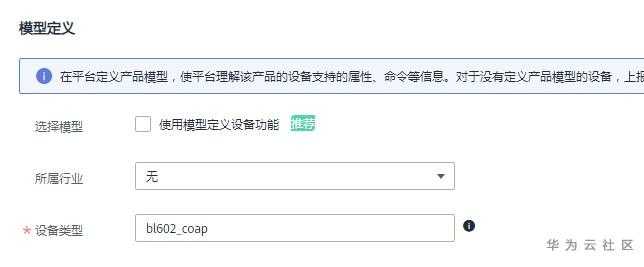

4)模型定义,暂时不选择。后面有步骤直接上传已定义好的模型文件。

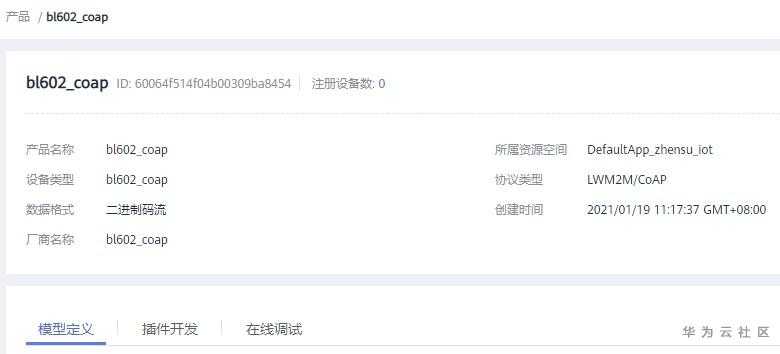

5bl602_coap产品创建成功。

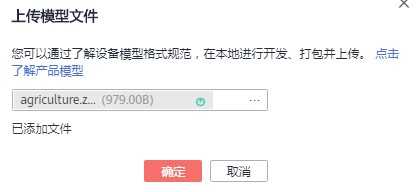

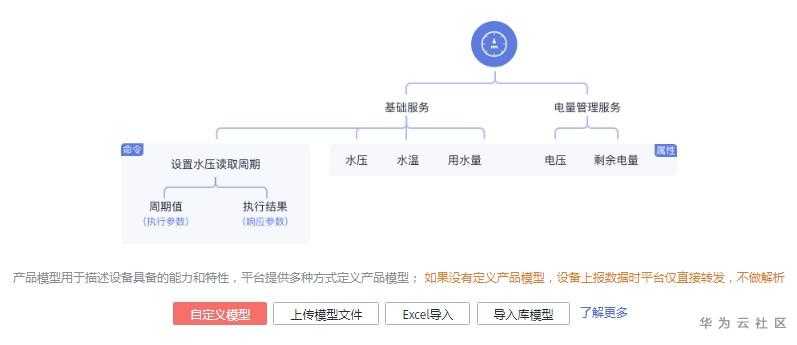

6)查看创建好的产品模型。在模型定义选项,点击上传模型文件。选择hwcloud_BL602(RISC-V)_lwm2m_coap_产品模型及编解码插件\产品模型profile\ agriculture.zip,确认后,上传Profile成功。

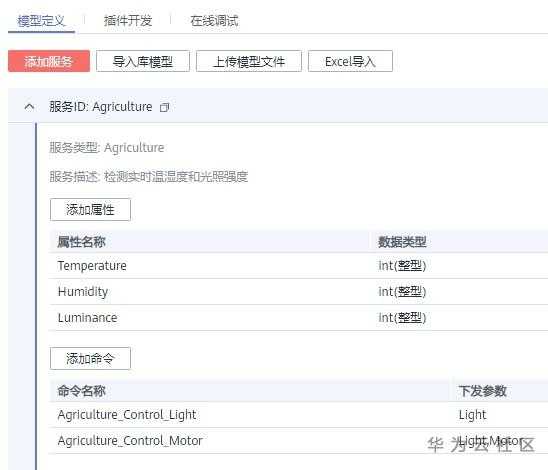

7)可以看到Agriculture服务下,有3个属性Temperature温度、Humidity湿度、Luminance光照强度。2个命令Agriculture_Control_Light照明控制、Agriculture_Control_Motor电机控制。

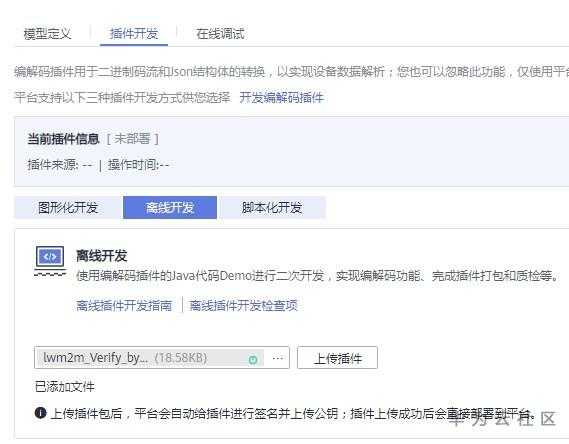

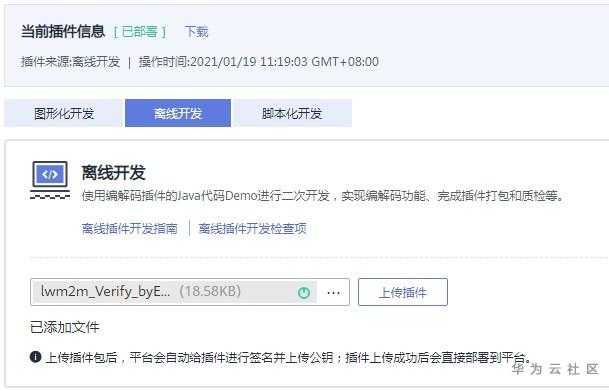

8)在插件开发选项,点击上传插件。选择hwcloud_BL602(RISC-V)_lwm2m_coap_产品模型及编解码插件\编程码插件\lwm2m_Verify_byESP8266_67816ef0-2260-441c-8460-a0ae7c39ceef_CIGPlug-in.zip,上传插件后,上传离线插件成功。而且能看到,当前插件信息是已部署状态。

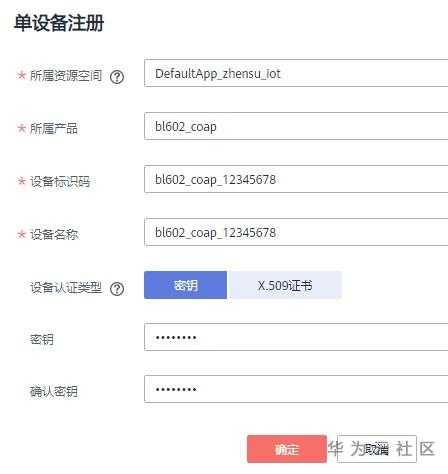

9)在设备区,注册设备。

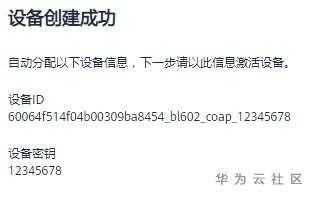

10)设备创建成功。

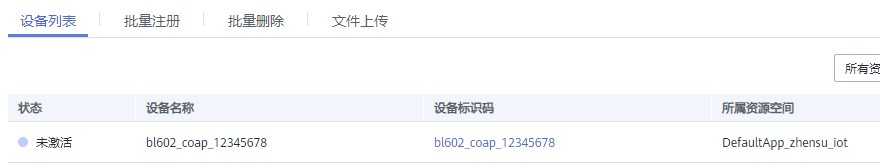

11)在设备列表中,可以看到设备未激活。





修改代码

1)修改wifi热点和接入密码。

components\3rdparty\hwcloud_iot_link\iot_link\network\tcpip\lwip_bl_socket\lwip_bl_socket_imp.c



#define HWCLOUD_SSID "maxsussid"

#define HWCLOUD_PWD  "12345678"



2)修改设备ID和接入密码。

components\3rdparty\hwcloud_iot_link\iot_link\demos\oc_agriculture_template\oc_agriculture_template_coap.c



#define cn_endpoint_id        "bl602_coap_12345678"

编译下载

5)在bl_iot_sdk/customer_app/bl602_demo_wifi目录下,运行./genromap

6)等着编译完成。

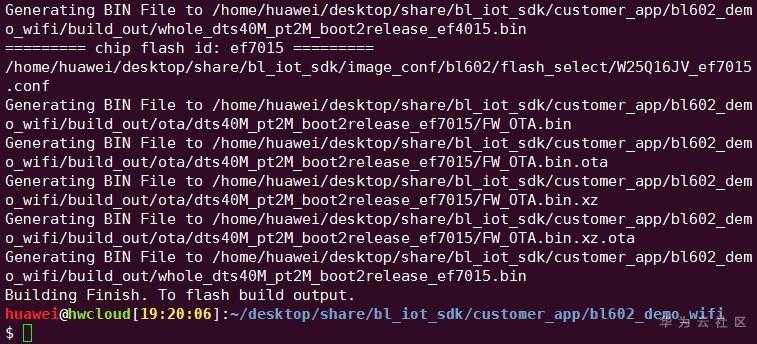

7)出现“Building Finish. To flash build output.”,标识编译完成。

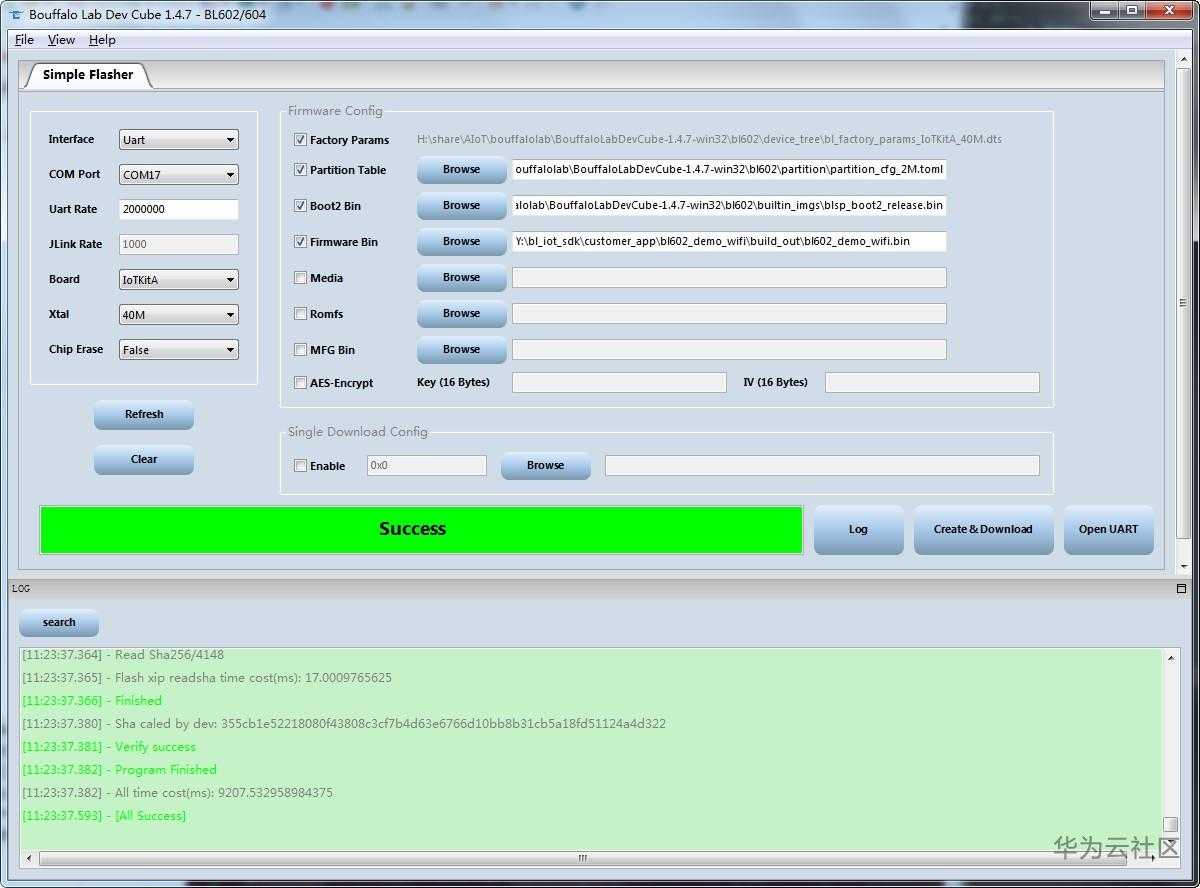

8)打开BouffaloLabDevCube-1.4.7-win32\ BLDevCube.exe。先点Open UART,再点Create & Download。出现Success表示下载成功。



【答】BLDevCube提供了windows版本、Linux版本。都可以下载。

【答】下面是windows版本,如果选择Linux版本,请对应相应文件。

Partition Table选择BouffaloLabDevCube-1.4.7-win32\bl602\partition\partition_cfg_2M.toml

     Boot2 Bin选择BouffaloLabDevCube-1.4.7-win32\bl602\builtin_imgs\blsp_boot2_release.bin

     Firmware Bin选择bl_iot_sdk\customer_app\bl602_demo_wifi\build_out\bl602_demo_wifi.bin

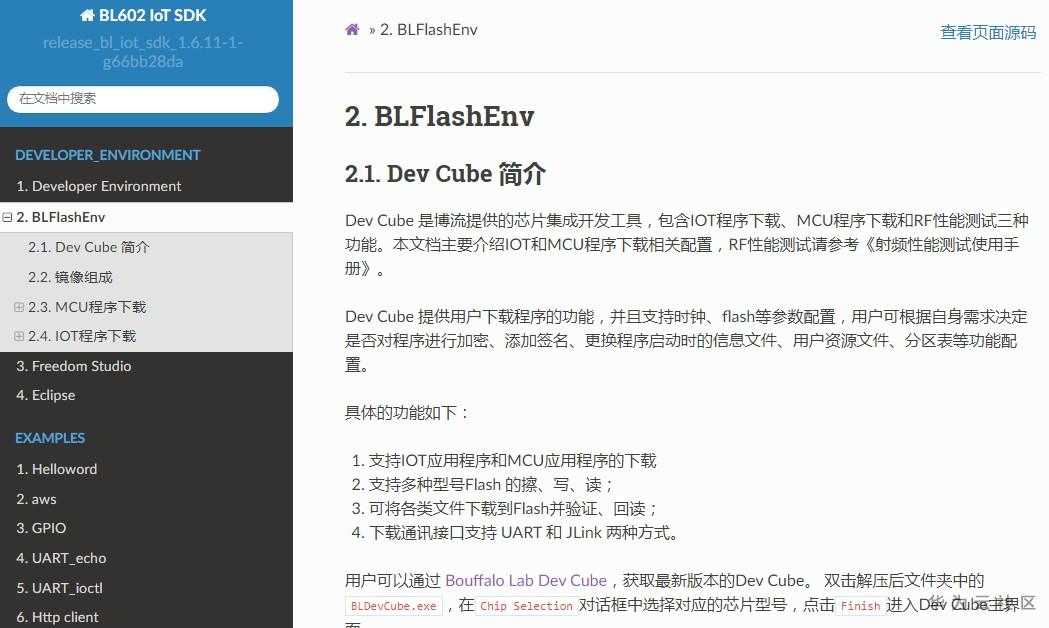

【答】如果下载不成功,bl_iot_sdk/docs/html/Developer_Environment/BLFlashEnv/BLFlashEnv.html 请参考这个文档。

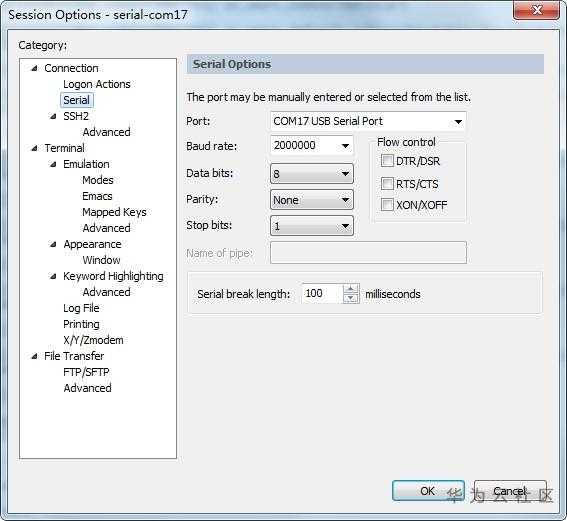

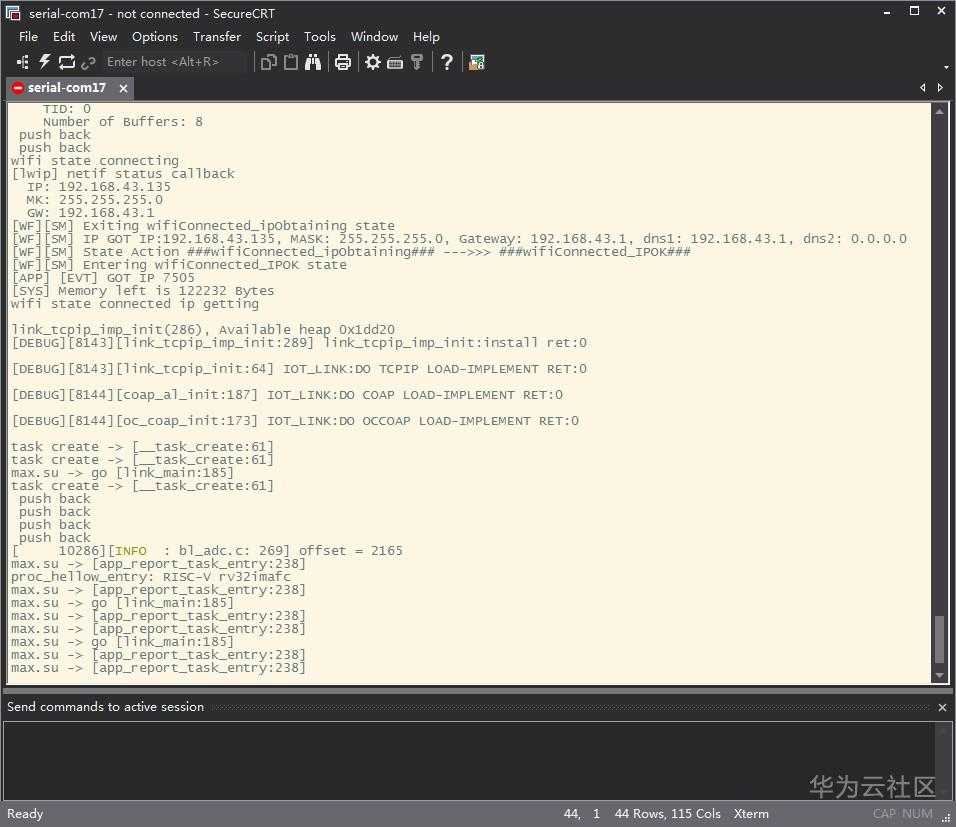

(1)摁开发板reset键。打开串口调试助手,可以查看运行LOG。注意波特率选择2000000。

【答】下载代码,开发板需要短接45脚。如果运行时,开发板需要短接34脚。





云端效果

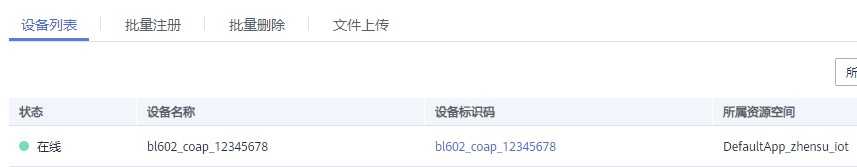

1)代码运行后,在华为云可以看到设备在线。

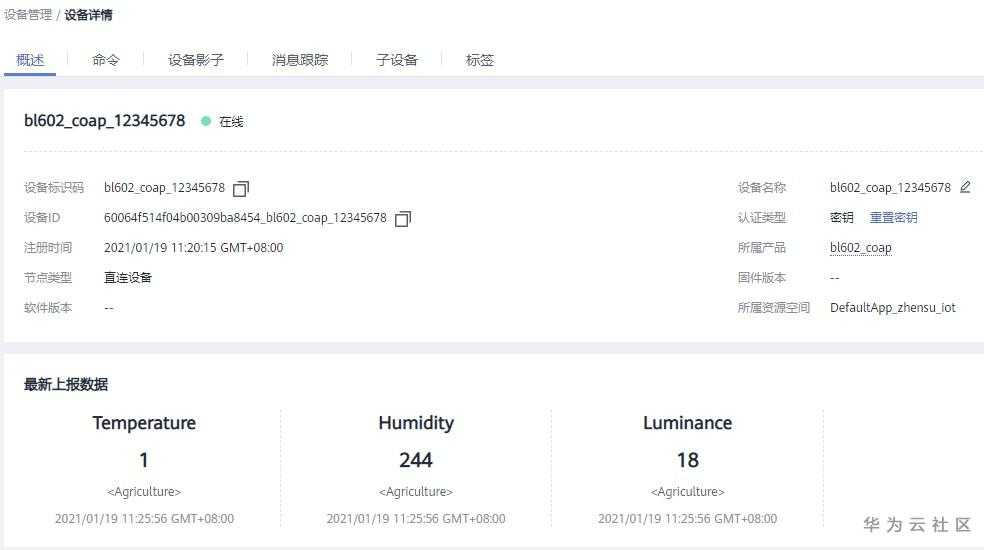

2)设备详情可以看到上报的设备参数。



数据上报

1CoAP向华为云上报data的函数。

     oc_coap_report( s_coap_handle, (char *)&Agriculture, sizeof(Agriculture));

接收华为云命令下发

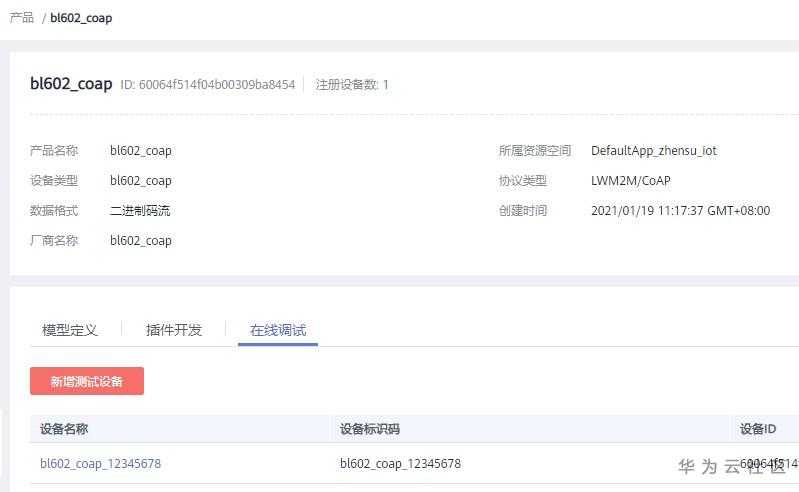

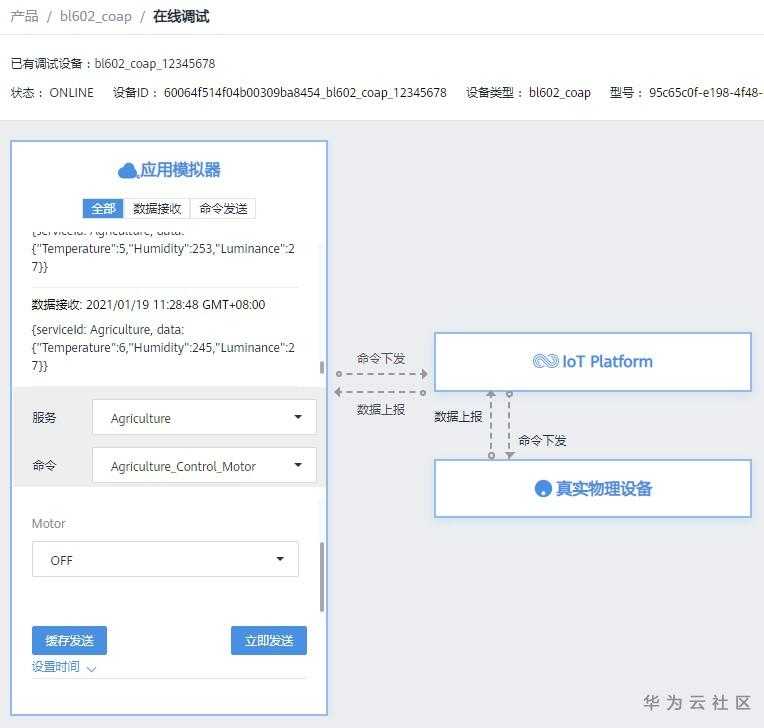

1)进入产品区,点查看。选择在线调试

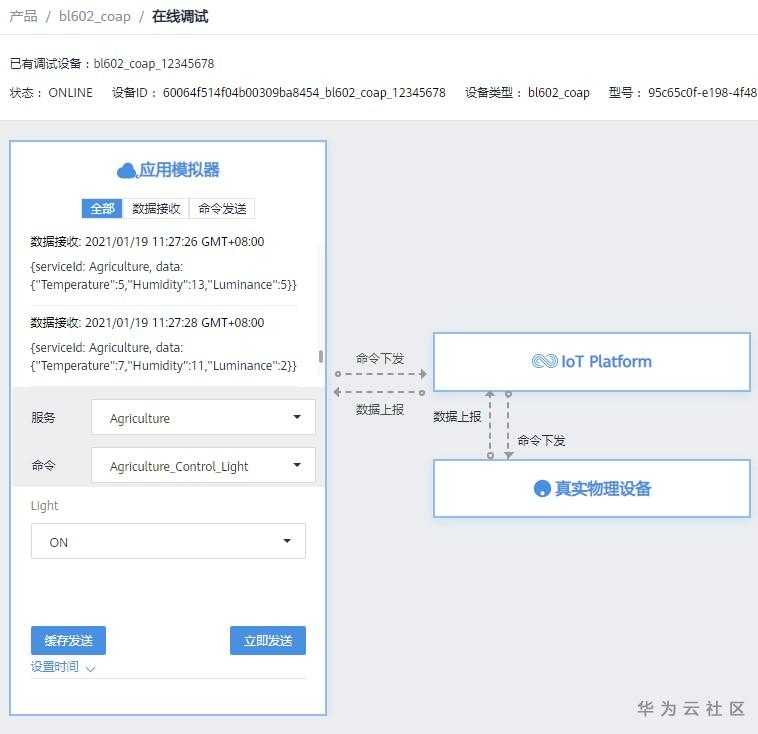

2)点调试按钮。选择命令Agriculture_Control_Light照明控制,选择ON参数,点立即发送。

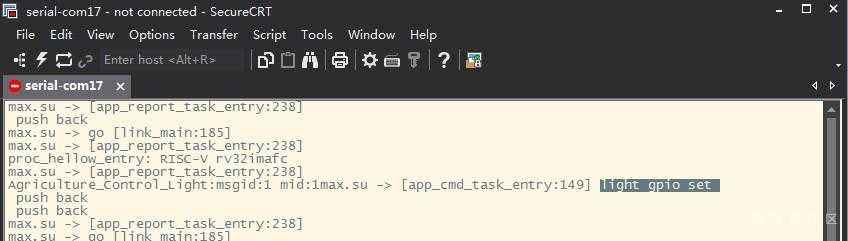

3wifi模组的串口调试助手,显示已经接受到命令ON,打开灯光Light

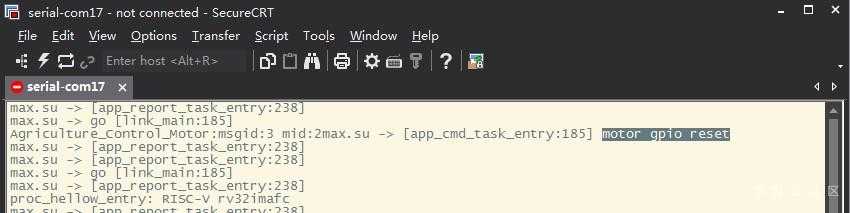

4)点调试按钮。选择命令Agriculture_Control_Motor电机控制,选择OFF参数,点立即发送。



5wifi模组的串口调试助手,显示已经接受到命令OFF,关闭电机Motor



完成

ok

源码获取

weixin关注公众号gugongbei,或者扫描下方二维码。

回复wifi_BL602(RISC-V)_coap,获取源码下载链接。
