Raspberry Pi 3B+接收和响应IoTDA下发命令的过程分析及验证Demo

      引言：在之前将Raspberry Pi 3B+接入IoTDA时，完成了简单的数据上传的功能。在这个基础上，使用IoT Device SDK(C)的快速体验产品模型TTU，在IoTDA中新建产品，导入这个产品模型完成产品的功能定义。之后分析和修改设备端IoT Device SDK(C)中的Device_Demo.c代码，编译运行。最后在IoTDA中发送命令验证Demo能正确的实现下发命令的接收和响应。具体内容过程如下。

1. IoTDA中建立产品模型和设备

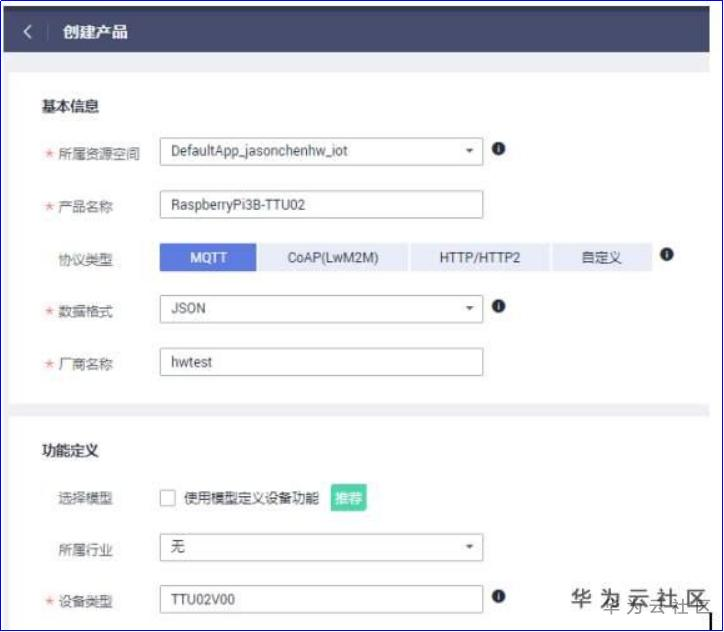

   这次采用了TTU产品模型，建立方便快捷很多。在IoTDA中创建产品，如下图示例。

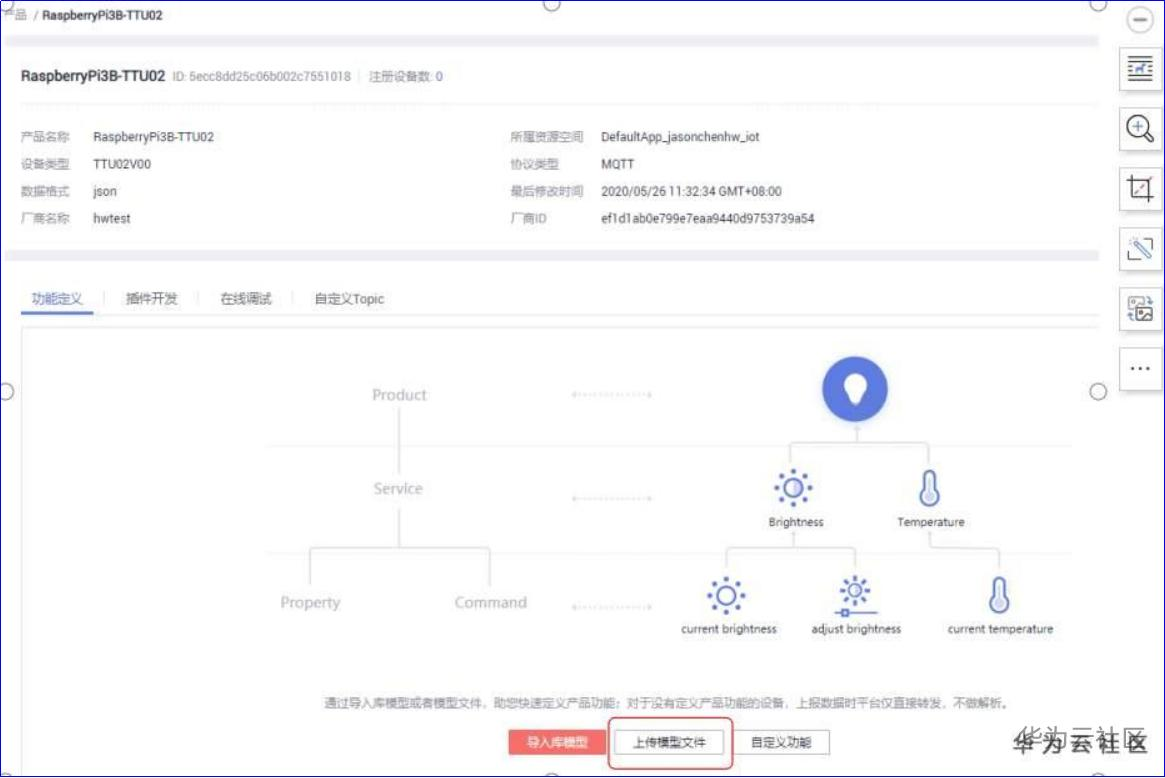

    在创建好产品后，进入产品的详情，如下图示例。

    在功能定义中可以看到，上传模型文件的按钮。点击这个按钮弹出如下选择文件对话框图

    导入的产品模型文件中文件夹和文件的顺序、名称需要满足一定的要求。这个要求在IoTDA的文档中有具体描述，这里就不在多说。附上文档的链接

       https://support.huaweicloud.cn/devg-iothub/iot_02_4012.html

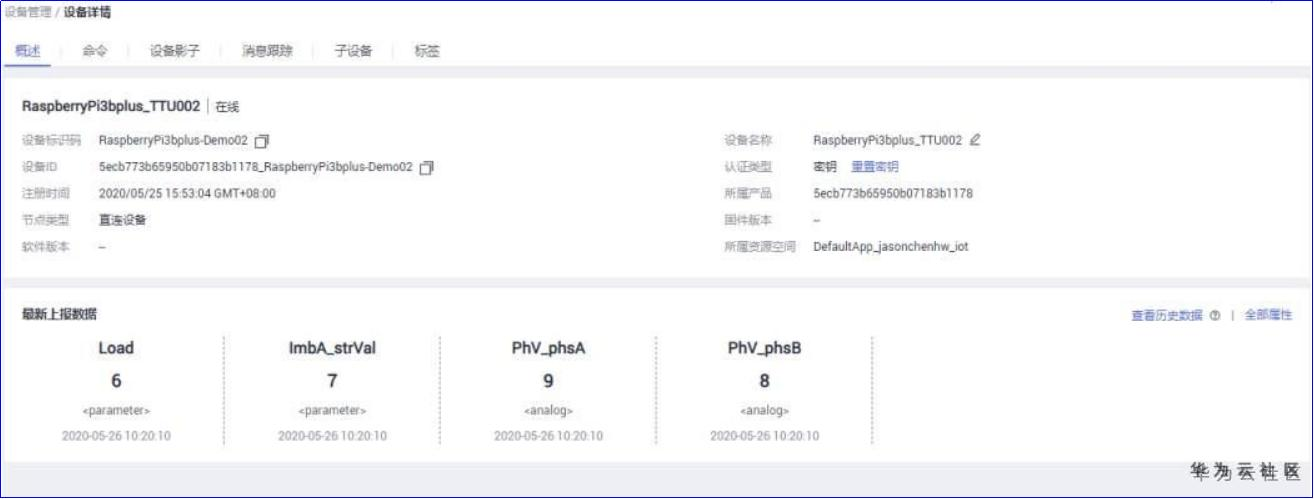

    这样一个TTU产品就建立成功了。建好产品后，还需要注册设备。注册后的设备如下图所示

图中的最新上传数据是在刚注册好之后是没有值的。在设备激活连接后，Demo程序会上传这些数据值。在IoTDA中注册好的设备，还没有激活，需要设备端的程序开发完成，并成功连接后才会在IoTDA中看到设备激活和在线状态。

2.Raspberry Pi 3B+ 端的程序分析和修改

这次主要是在设备端实现对IoTDA发送过来的命令的解析和响应。在IoT Device SDK(C)中的Device_Demo.c程序中，有如下相关部分。

1）void HandleCommandRequest(void *context, int messageId, int code, char *message, char *requestId)

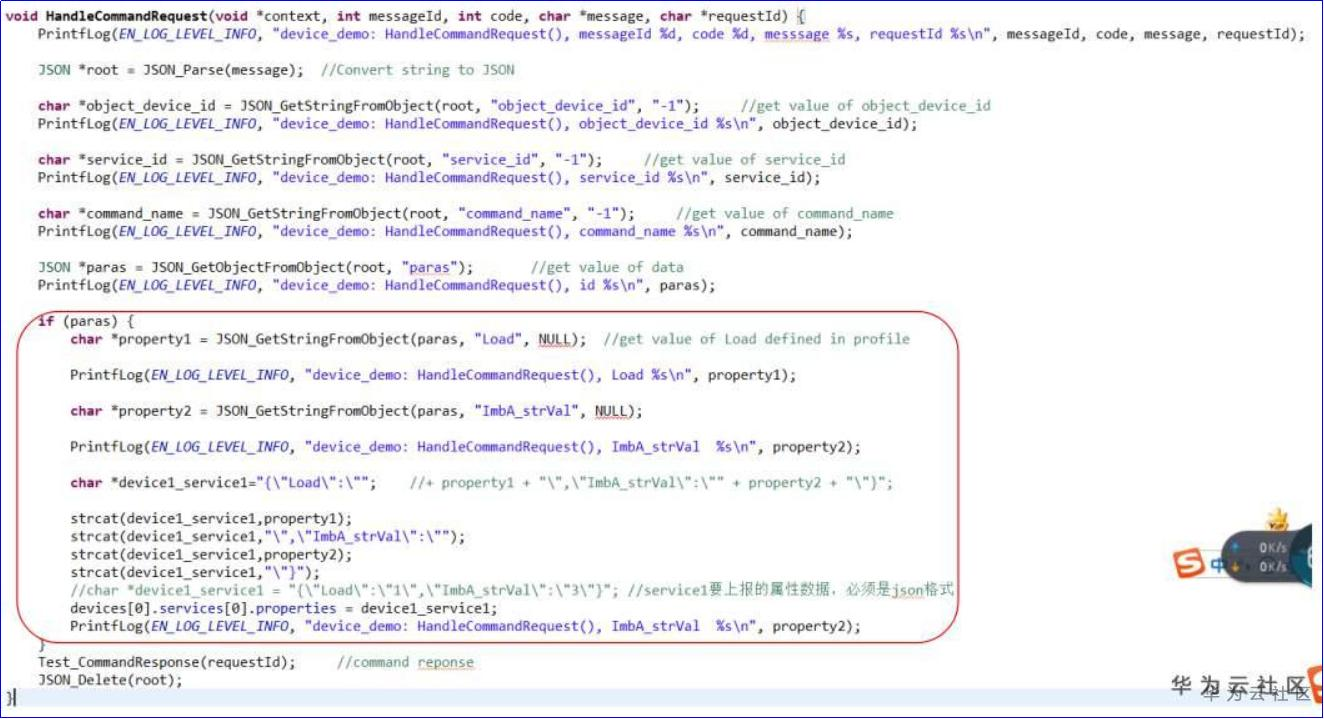

在这个函数中，程序处理从IoTDA平台发送过来的信息内容，即message. 通过调用cJSON程序包中的函数，对message内容进行解析。平台下发的命令解析可以在这个函数中处理。本文将以响应TTU模型中的 parameter_Set命令为例，修改这个函数中的代码后如下。

修改部分，主要是图中红框中的内容。

2）void Test_BatchPropertiesReport()

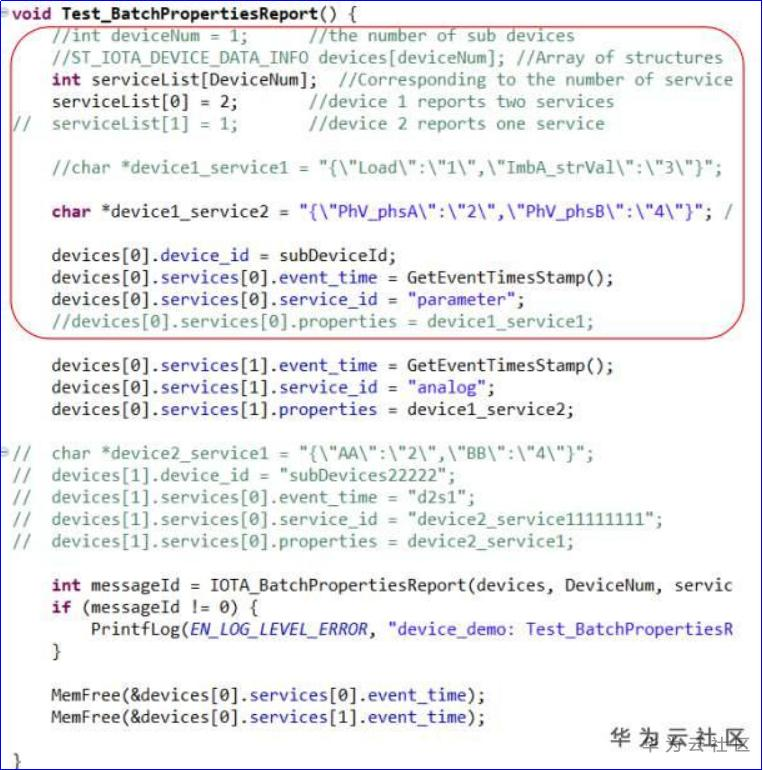

这个函数中，实现了批量上传属性信息的功能。在本文中，想通过分析出IoTDA下发指令中具体的参数的值，根据参数的值，更新相关的属性值。例如分析parameter_Set命令中的参数 Load 的值 和 ImbA_strVal的值，然后在把这两个参数的值作为它们的属性值，传递给IoTDA平台，以表示设备端根据要求已经更改好了这两个参数值，把更改好的值传递上去。这跟实际中很多设备的远程控制相求相似。修改这个函数中的程序代码如下。

修改的部分主要是红框中的内容。为了保持原来的程序代码，在修改时更多用了//注释，没有删除掉，以防后续在使用这些代码。

3）void Test_PropertiesReport()

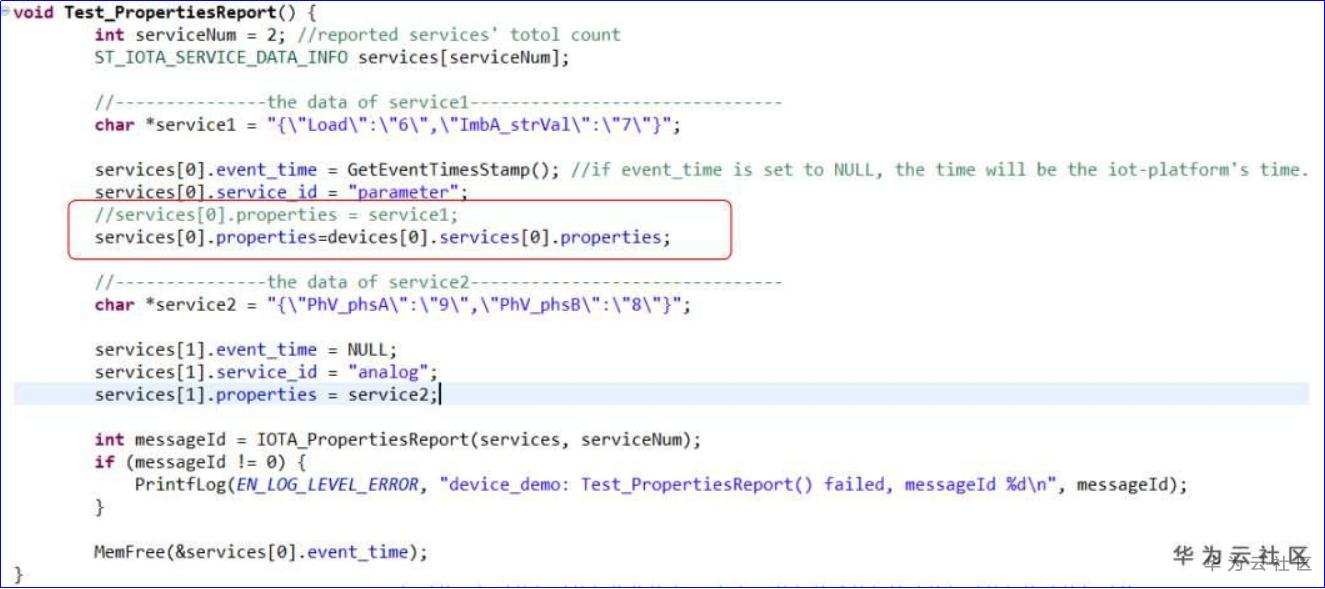

这个函数中在Device_Demo.c中用来发送属性值，包括了Load和ImbA_strVal的属性值。为了达到本文的命令响应需求，这个程序做了如下修改。

修改主要是图中红色框中内容。主要是将从命令中分析得到的属性值，赋值给要上传的属性。

4）全局变量 ST_IOTA_DEVICE_DATA_INFO devices[DeviceNum];

为了存储从IoTDA平台下发的命令中解析出来的参数值，将devices设置为全局变量，这样在上述三个函数中都可以使用。这里仅仅是个验证程序，暂时这么设计。如果需要存储的设备数据比较多的时候，可以考虑更好设计更好的数据结构来存储相关参数值。这个全局变量中的 DeviceNum通过宏定义为1. 便于多个设备时修改数量。

致此，Raspberry Pi 3B+端的程序分析和修改完成后。本文没有讲解连接相关的程序修改，这部分内容参照如下这个连接的博客文章https://bbs.huaweicloud.cn/blogs/169353。所有程序修改完成后，编译后运行./MQTT_Demo.o进行验证。

3.运行验证

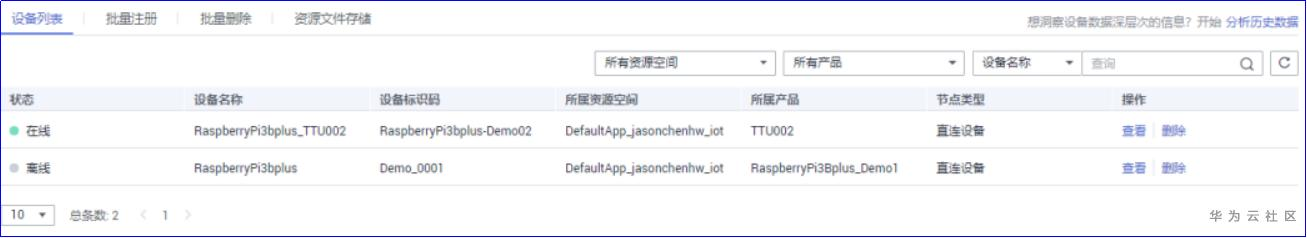

    在Raspberry Pi 3B+中成功运行MQTT_Demo.o之后，在第一部分注册的设备就会被激活并在线了。在IoTDA中查看设备在线状态如下图。

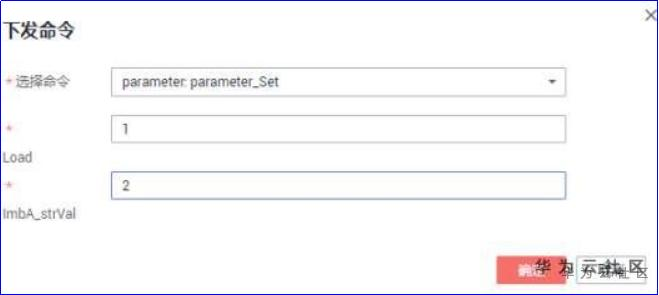

 发送命令 parameter_Set. 如下图操作，发送parameter_Set命令，设置Load值为1， ImbA_strVal值为2，并确定。

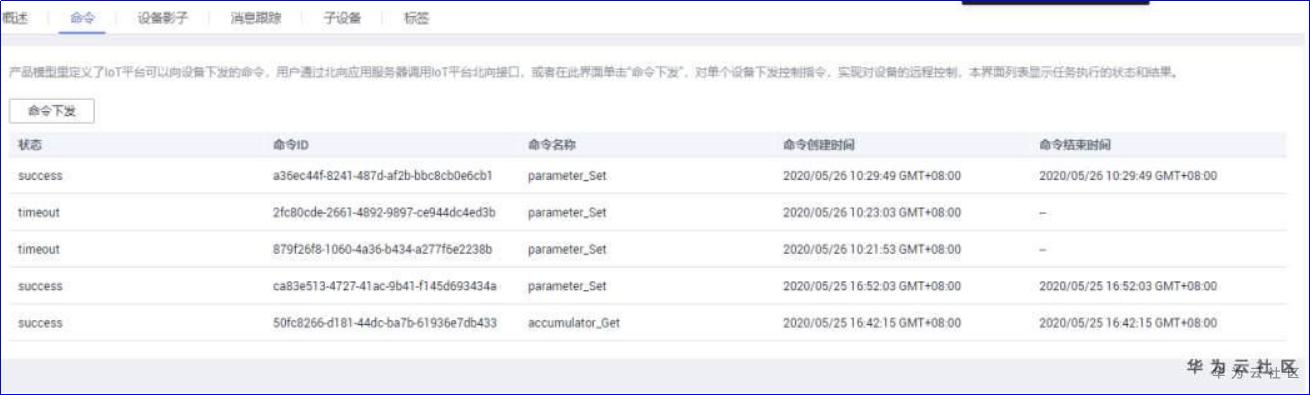

命令发送成功或者失败，可以在类似如下的图

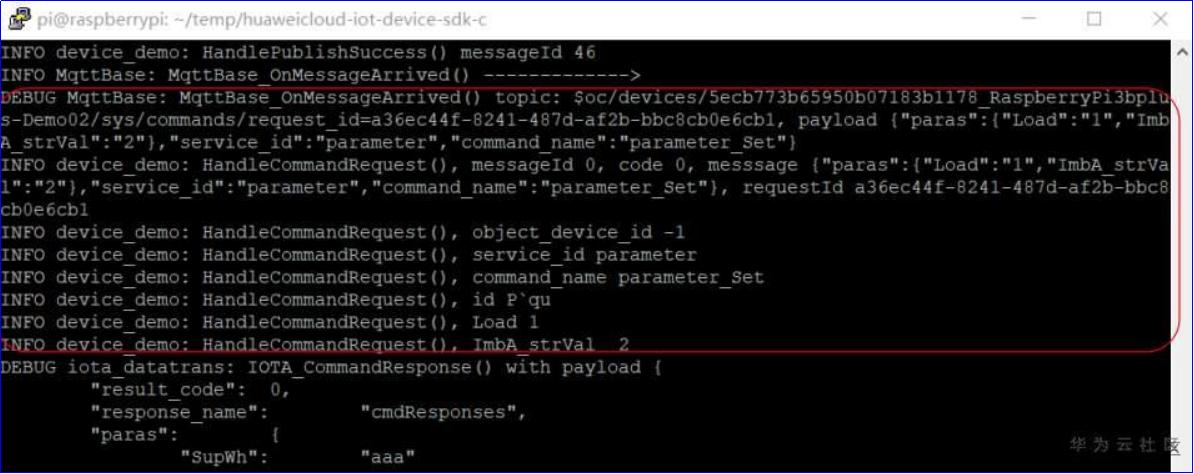

命令成功发送时，在Raspberry Pi 3B+端可以看到如下信息

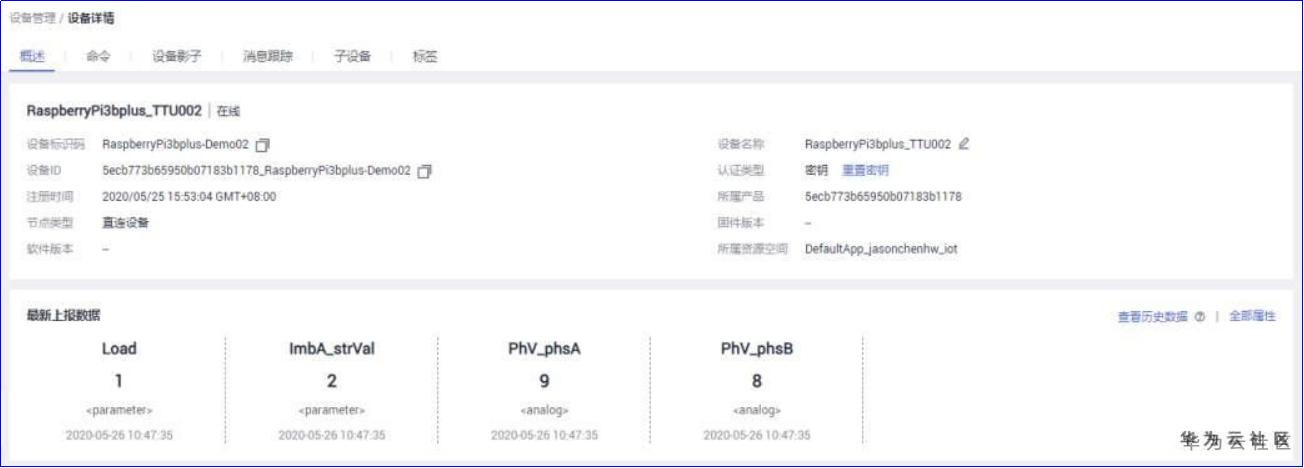

红色框中的信息，就是Raspberry Pi 3B+端接收到的信息，里面的 Load 后面的1 就是发送命令时设置的1.同理ImbA_strVal 后面的 2也是发送命令时这是的值。在接收命令信息并解析后，可以看到 Load 1 和  ImbA_strVal   2. 这说明设备端已经成功接收和解析了IoTDA端下发过来的命令。但是命令响应如何呢，是否将要求的参数的值设定并更新返回到IoTDA中呢？看下图

图中的 Load 的值已经变更为 1 ， ImbA_strVal的值也已经变更为 2。这说明命令响应也被正确的执行了。

4.总结

    在IoTDA中创建产品，导入TTU的产品模型定义产品功能。分析命令解析和响应相关示例程序，并修改程序，完成了对parameter_Set命令的解析和响应，并将解析的Load 和 ImbA_strVal的值再次传送给IoTDA. 通过最后的测试验证，说明了分析和程序修改的正确性。通过这个过程，有助于理解下发命令的解析和响应过程，为后续更多功能的开发提供参考。程序代码的具体设计和修改可能会有更好更多的方法，改得不好的地方请多多指教，有好的方法欢迎分享.
