Raspberry Pi 3B+连接华为云IoT平台的方法

       Raspberry Pi 3B,3B+，以及最新的4B, 以其小巧而强大的功能，低廉的价格，吸引不少开发者的目光。 Raspberry Pi 3B+是典型的一个型号，具有WiFi和以太网联网功能，具有40个GPIO引脚，支持串行通信，常用的IIC，SPI通信，支持摄像头。官方推出了专用于Raspberry Pi 的 Raspbian操作系统，是一种类Linux操作系统，而且还有对应GPIO控制类库供使用。这些都为Raspberry Pi 3B+在物联网的应用，提供了很好的基础。可以用Raspberry Pi 3B+来做一个接入物联网的网关，也可以用它来做可以直接接入物联网的控制器，控制现场的电机、采集现场的传感器信号。要完成实现这样的网关或者控制器，让设备接入物联网是必须的功能。

      本文介绍一种让Raspberry Pi 3B+接入华为IoT平台的方法。主要包括三大步骤，如下。

1.物联网平台上的开发工作

1.1 创建产品

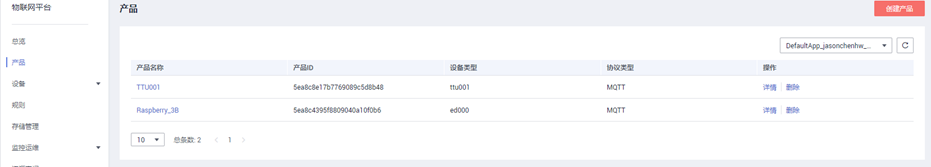

进入华为物联网平台中的产品页面，如下

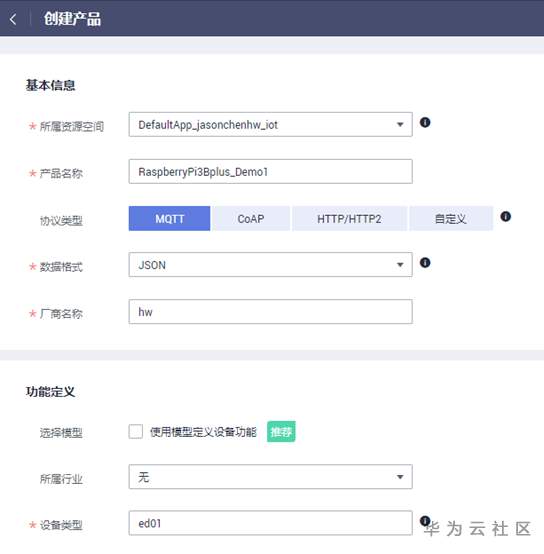

单击 创建产品，进入如下界面，填写相关信息。

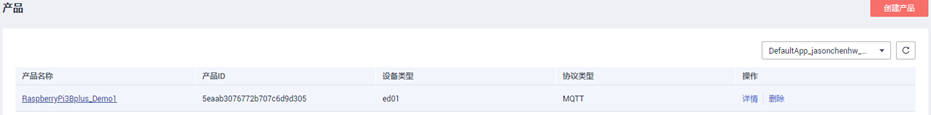

上述信息填写完成后，单击 立即创建。就在系统中创建了一个产品。在产品列表中能看到

1.2 增加服务功能

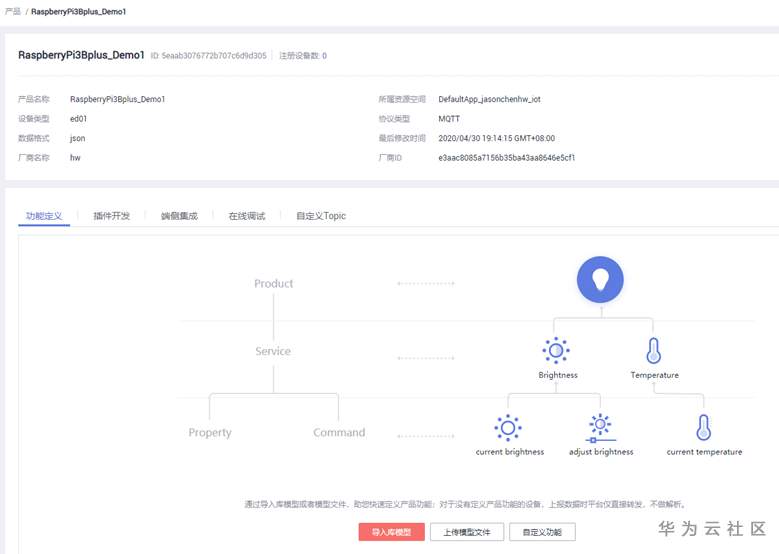

点击上图中的 Raspberry Pi 3Bplus_Demo1 进入如下界面

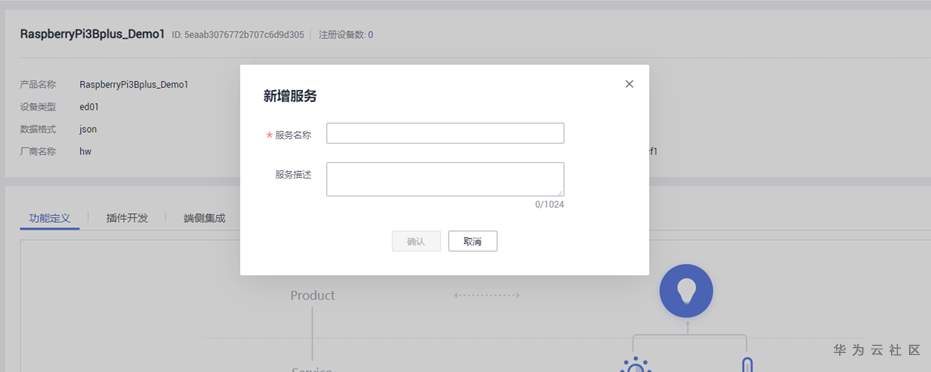

在上述界面中，点击 自定义功能，进入弹出如下界面

在新增服务界面中填入

服务名称: DeviceInfo 。 服务名称必填。

服务描述：demo。    可以不填。

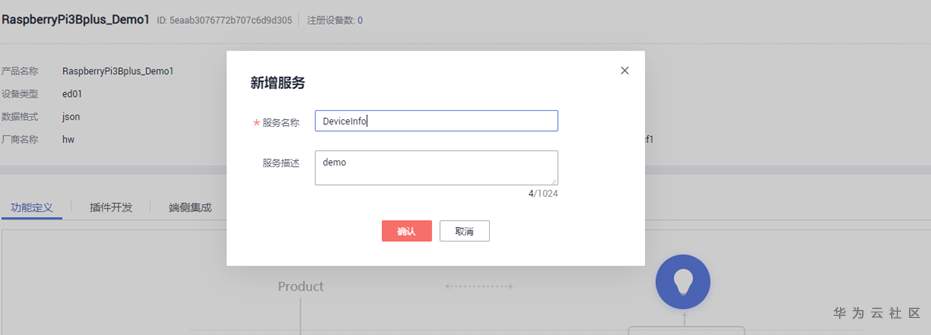

如下图。点击确定

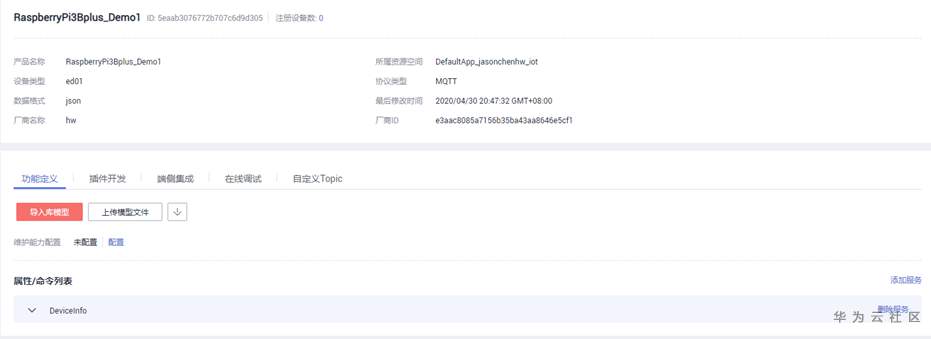

上述图中点击确定后，进入如下界面。在界面中能看到增加的服务 DeviceInfo。

1.3 增加属性Temperature

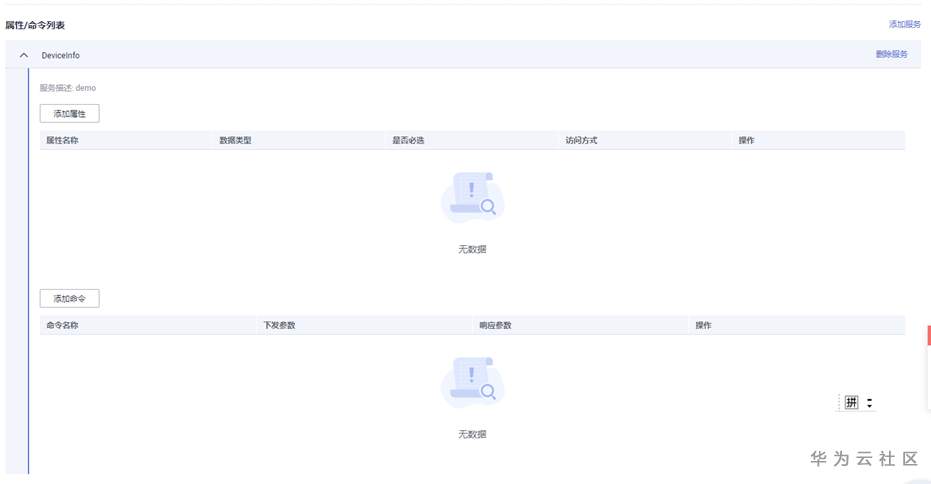

在上图中 单击 DeviceInfo 左边的向下箭头，出现如下界面

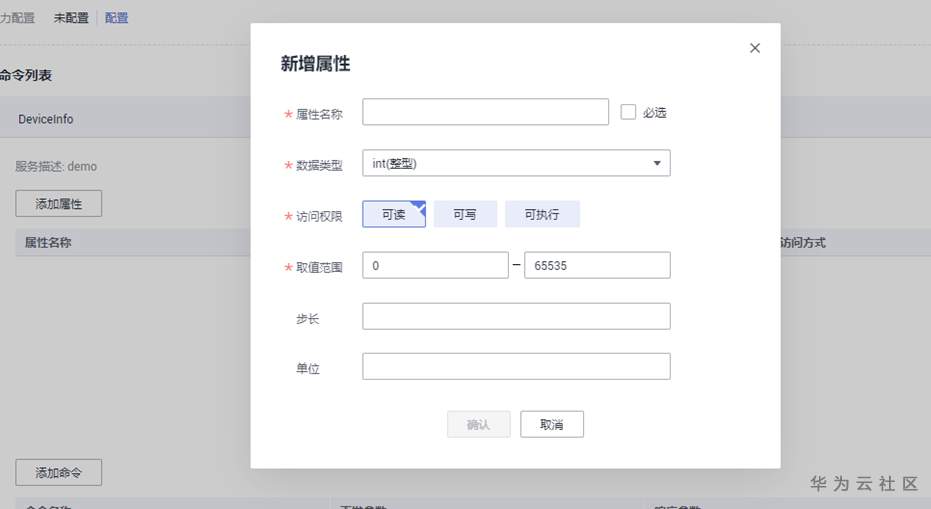

在上图中，单击 添加属性，弹出如下界面

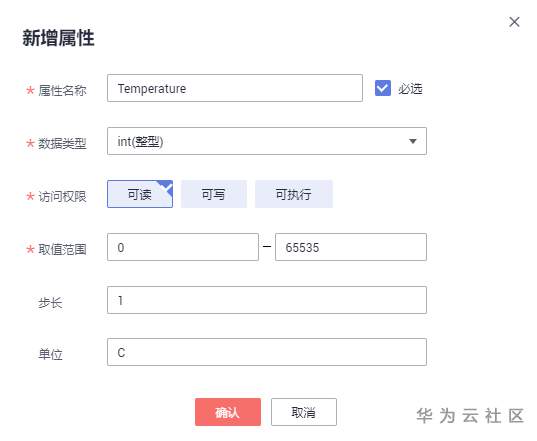

在新增属性对话框中，填写信息如下

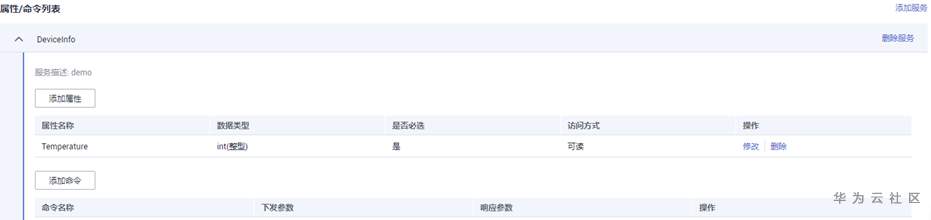

填写完成后单击确认。之后在服务DeviceInfo中能看到属性Temperature。如下图所示

上述操作，在物联网平台中建立可一个产品模型。

1.4 注册设备

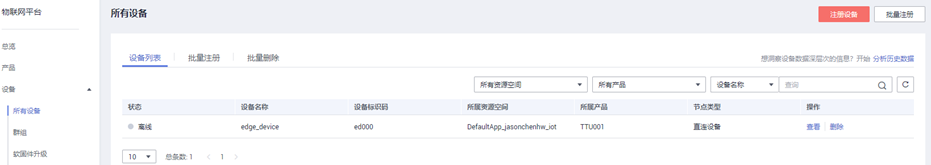

在物联网平台中的如下界面

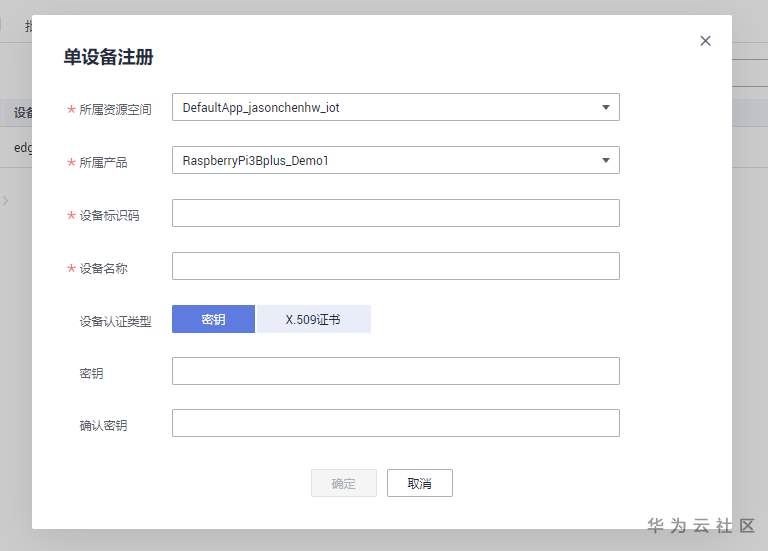

单击 注册设备，弹出如下界面。

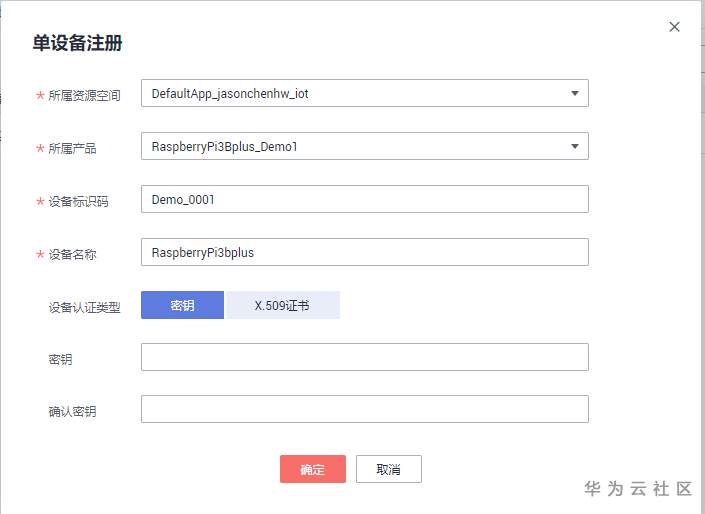

在该界面中填写相关信息，如下图

其中设备标识码和设备名称 自己命名填写。填写时满足名称的规则要求。会有提示。设备认证类型选择密钥。

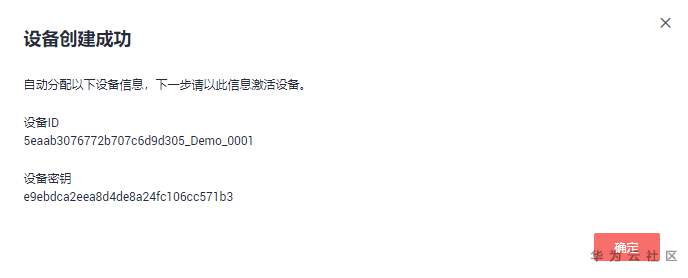

密钥 和 确认密钥可以不用填。之后，单击确定，出现如下界面。重要的界面！

在上述界面中，要记住 设备ID 下面的那串字符。要记住 设备密钥 下面的那串字符。切记。后续编写程序时会需要这两个字符串。这两个字符串中的设备密钥 以后也可以再次生成新的密钥。

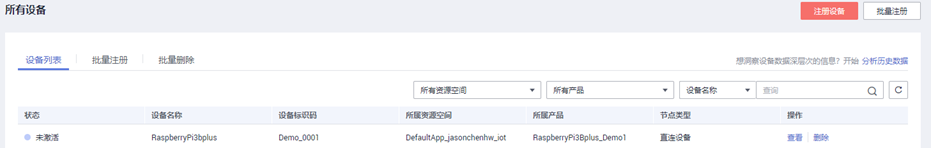

记下这两个字符串后，点击 确认。进入如下界面

在设备列表中，能看到RaspberryPi3bplus设备已经添加成功。但是状态显示  未激活。

怎么才能激活，需要在开发设备端程序。即在Raspberry Pi 3b+上需要开发设备端的程序。

至此，物联网平台上的开发工作完成了。

2.Raspberry Pi 3B+端的程序修改

2.1开发前的准备工作

Raspberry Pi 3b+安装了Raspbian操作系统。Raspbian系统是专门用于Raspberry Pi的，也是一类Linux系统。

在系统中确认安装好了paho.mqtt.c动态库，openssl动态库，以及必要的编译环境gcc, make.

Paho.mqtt.c动态库的安装可以参考：https://bbs.huaweicloud.cn/forum/thread-54097-1-1.html

Openssl动态库的安装可以参考：https://bbs.huaweicloud.cn/blogs/163398

GCC,MAKE可以使用

sudo apt-get install gcc

sudo apt-get install make

安装合适Raspberry Pi硬件和操作系统的 gcc 和 make。

2.2 下载huaweicloud-iot-device-sdk-c源代码

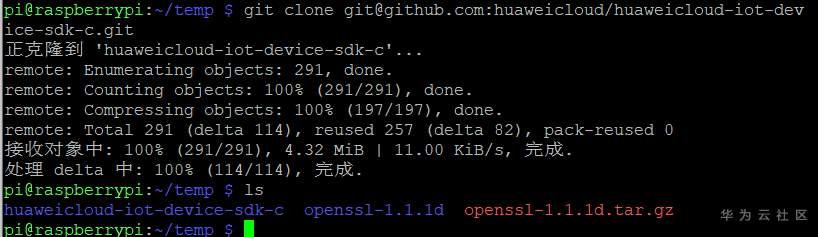

在命令行执行

git clone git@github.com:huaweicloud/huaweicloud-iot-device-sdk-c.git

（这里使用git下载，git的配置可以参考: https://bbs.huaweicloud.cn/forum/thread-54086-1-1.html）

下载完成后，在当前文件夹下面的 huaweicloud-iot-device-sdk-c文件夹 就是源代码仓库。

2.3 修改源代码

2.3.1 修改MQTTAsync.h文件

将原文件中如下的

约1149行

修改为如下，注意红圈中的是修改过的

修改之后，记得保存

2.3.2 修改device_demo.c

2.3.2.1.将原文件中的

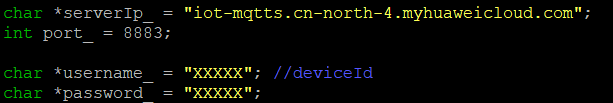

修改为如下，修改的部分见图中红框中的内容。

这里的username 就是在 物联网平台注册设备成功后，产生的设备ID。password就是设备密钥。

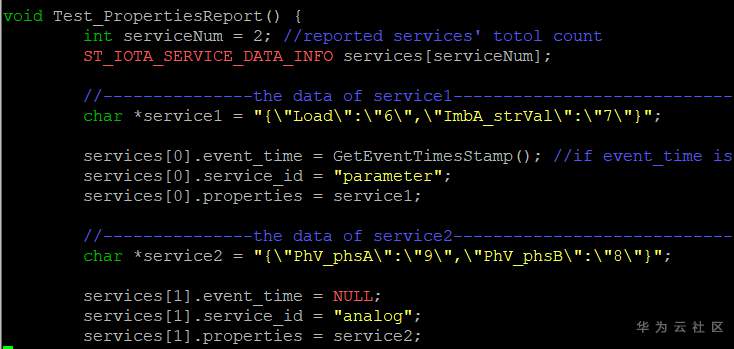

2.3.2.2 将源文件中

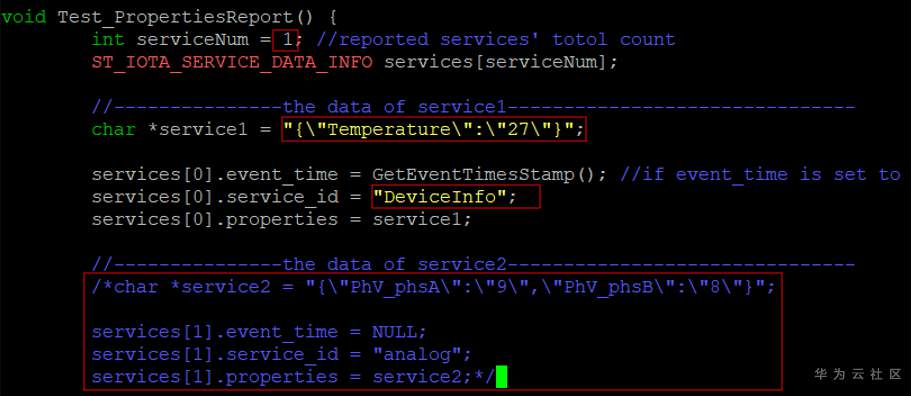

修改为如下。修改的地方，见图中红框中的。

这里的 Temperature 就是在物联网平台 增加的属性Temperature. service_id 就是在物联网平台增加的服务DeviceInfo.

修改完成后，记得保存。

修改到此结束。

3.编译和验证

3.1 编译

3.1.1 拷贝相关库文件

将系统中的中的 libcrypto.so.1.1、libssl.so.1.1、libcrypto.so、libssl.so，libpaho-mqtt3as.so、libpaho-mqtt3as.so.1拷贝到huaweicloud-iot-device-sdk-c/lib 文件夹下。这些库文件可以在/usr/local/lib 文件夹下面找到，如下图

拷贝完成后，可以在huaweicloud-iot-device-sdk-c/lib 文件夹下看到这些库文件，如下图

       3.1.2 编译源代码

将源代码文件夹中的Makefile文件中的 -m64去掉。

在源代码文件夹中，命令行执行

make

make完成之后，能看到在源代码文件夹中有个

MQTT_Demo.o文件，这个就是可执行Demo文件

3.2 执行Demo程序，在物联网平台验证Demo效果

在源代码文件夹中，命令行执行

export LD_LIBRARY_PATH=/lib/

然后

./MQTT_Demo.o

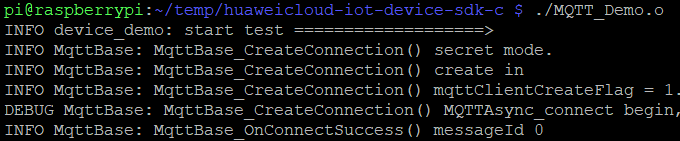

执行后可以看到如下信息

设备端的MQTT_Demo程序已经跟物联网平台连接成功，并设备的服务DeviceInfo中的属性Temperature的值传到物联网平台

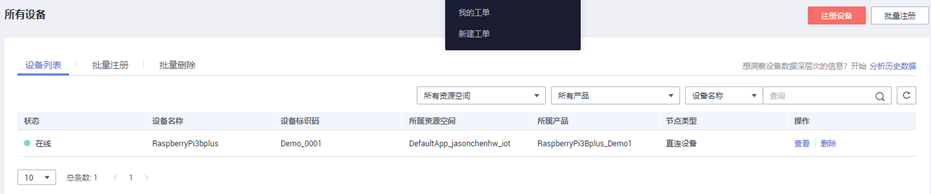

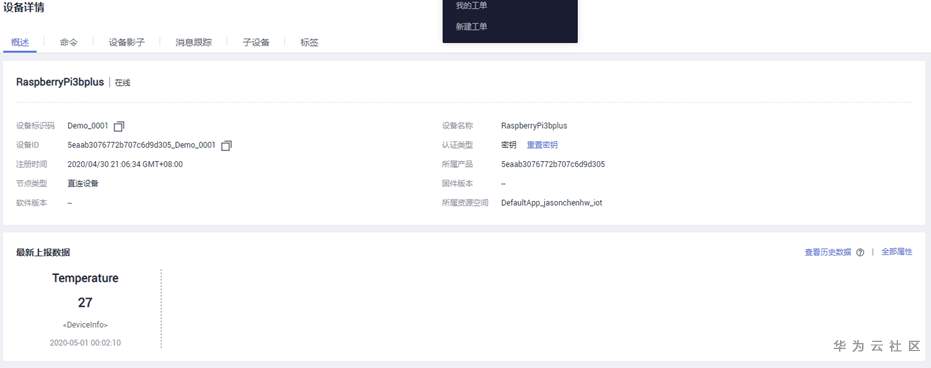

此时到物联网平台查看，设备已经在线，上传输的属性值已经可以看到。如下图

    至此，一个Demo完成了。后续可能会在Demo中增加更多的软件功能.

   上述的方法，主要是打通了Raspberry Pi 3B+与华为IoT平台的连接。连接打通后，就可以在这个连接的基础上，根据自己的业务需求，开发更多功能。
