磷化铟(InP)在光模块中有哪些作用？

真正核心底牌与产业硬瓶颈——磷化铟（InP），作为高速光模块EML激光器、探测器、光芯片的唯一核心衬底材料，我国手握全球70%以上精炼铟产能，且早已将磷化铟纳入出口管制清单，叠加AI算力持续爆发，海外越是限制整机进口，上游InP材料与光芯片的自主可控、产能稀缺性就越凸显，全球高速光模块供需紧张格局进一步加剧！

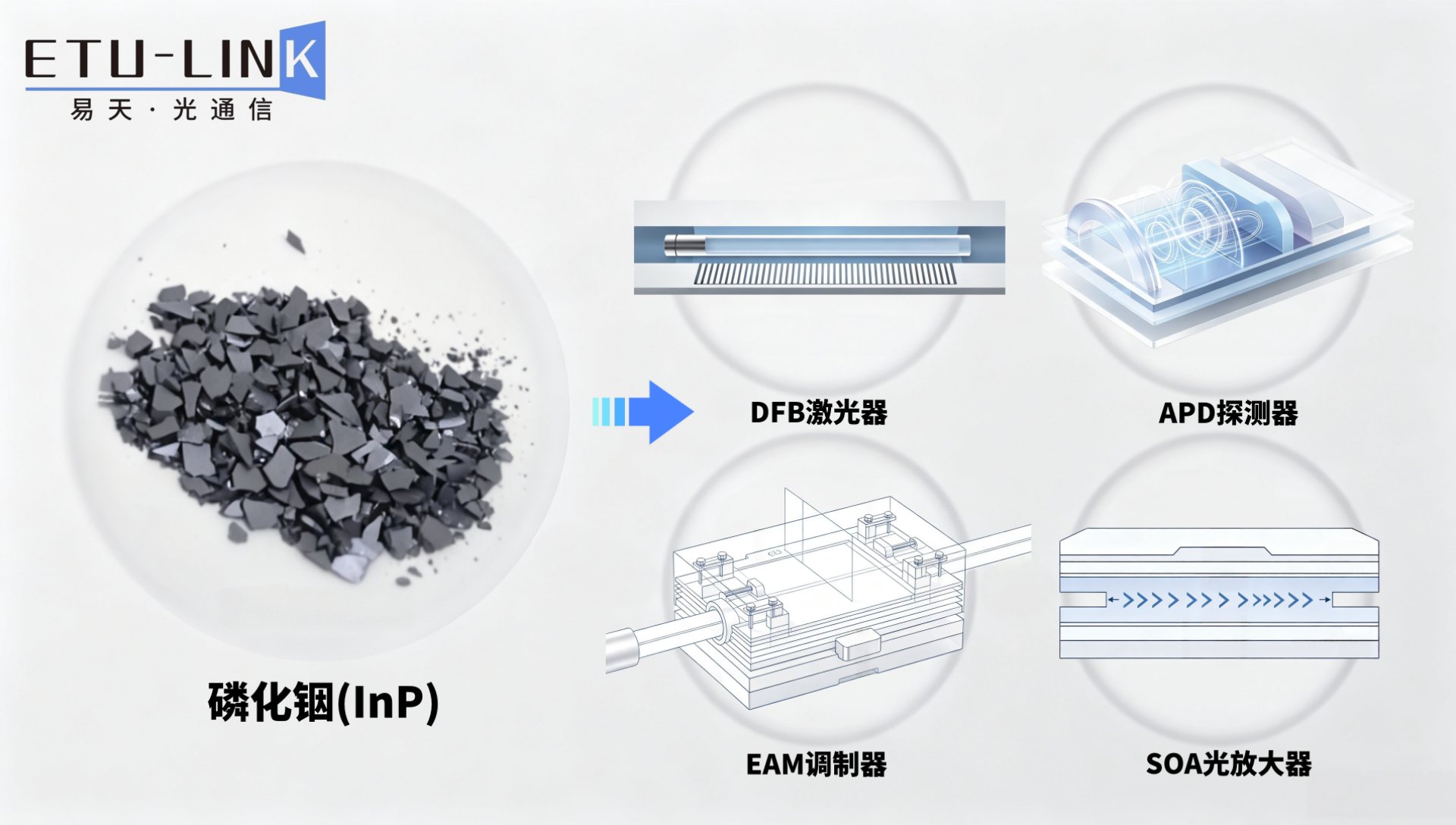

一、四大核心器件，撑起整颗光模块

1、InP基DFB激光器：唯一靠谱光源

硅光方案再先进，也造不出通信波段激光，必须外挂InP DFB光源。

InP属于直接带隙半导体，电子空穴复合可直接发光，波长精准落在1310/1550nm光纤超低损耗窗口，输出稳定、窄线宽、低噪声单模激光，是所有高速光模块的基础光源。

2、InP EAM调制器：高速光开关（EML核心）

800G及以上高端长距模块，标配EML芯片，而EML=DFB激光器+InP电吸收调制器（EAM）单片集成。

依靠QCSE量子斯塔克效应，电压快速切换光的通断，实现超高速电光转换，带宽突破50GHz、信号质量极佳，是高速长距传输的性能天花板。

3、InP PD/APD探测器：光信号接收核心

发射靠InP，接收同样离不开InP。

硅材料对1550nm光几乎无响应，而InP基探测器可高效将光信号转为电信号，APD还能雪崩放大微弱信号，完美适配高速、长距接收场景。

4、InP SOA光放大器：无损光功率补偿

无需光电转换，直接对光信号放大，弥补光纤传输损耗，适配长距传输与高端PIC集成场景，大幅提升光路稳定性。

二、400G→3.2T迭代，InP需求彻底爆发

不同速率光模块，InP用量天差地别，产能瓶颈逐级放大：

400G：仅少量长距型号用DFB芯片，InP消耗低，供需宽松

800G：全面标配EML芯片，InP衬底、外延用量大幅提升，产能缺口显现

1.6T/3.2T：单模块InP芯片数量翻倍，衬底与外延产能成为行业最大卡点

哪怕是当下热门的「硅光+薄膜铌酸锂」方案，只解决调制，解决不了发光，依然100%依赖InP光源。

三、为什么InP一直缺货、订单排到2027？

1.外延精度极致严苛：纳米级多层量子阱生长，误差不能超1nm，良率极低

2.光栅刻蚀容错率为零：纳米级周期结构，一步出错整片报废

3.衬底供给稀缺：InP单晶难生长、脆性大，仅2/3/4英寸小晶圆，成本远高于12英寸硅片

4.专属产线垄断：无法用通用CMOS产线，必须专用III-V产线，全球量产玩家极少

四、核心结论：InP无可替代，长期紧缺

很多人误以为硅光、铌酸锂会替代InP，本质是认知误区：

硅光：不会发光，只能做光路集成

薄膜铌酸锂：只强化高速调制，同样无发光能力

InP：唯一同时实现发光+调制+探测+放大的全能材料

随着1.6T/3.2T光模块逐步上量，InP衬底、外延、EML芯片的产能瓶颈，将贯穿整个AI算力建设周期，也是光模块上游最确定的高景气赛道。
