 一、 简介

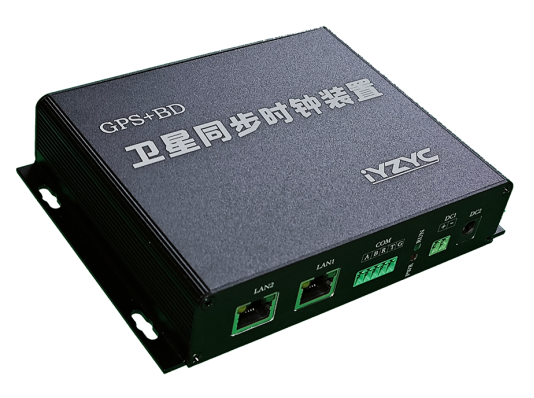

卫星同步时钟装置具有体积小巧，集成度高的特点。折耳式固定孔，节约空间，安装方便，适合对空间要求高的地方，如通信基站、新能源站等。卫星同步时钟装置以下简称“装置”。

        装置使用专用授时卫星接收模块，和一般的定位卫星接收模块不一样的。专用的授时卫星接收模块价格会高很多，它除了有更高精度的定位功能外，授时精度也会更高，可以达到10ns。支持一些专门的时间语句，具有干扰欺骗信号的检测功能，时间系统更加稳定可靠。

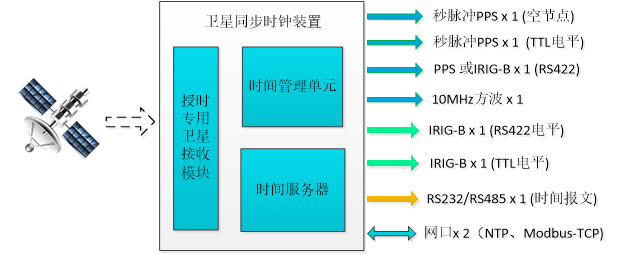

       装置能同时接收中国北斗系统(北斗二号和北斗三号) （BDS）、美国GPS导航系统（GPS）、日本准天顶卫星系统（QZSS）、俄罗斯格洛纳斯导航系统（GLONASS）、欧盟伽利略卫星导航系统（GALIEO）、以及星基增强系统（SBAS）。实现多系统联合定位和授时，通过最优算法，得到最精准的时间和坐标位置。可以通过配置软件任意选择需要的星座。

       装置具有守时功能，内部采用高精度恒温晶振，可以驯服时钟，在丢失卫星信号后依然能高精度的输出IRIG-B、RS232、RS485和PPS。

       装置具有掉电守时功能，在掉电的情况下，内部RTC时钟依然会自动守时，能维持30天以上。并且没有电池，不需要后期维护。

       装置具有2个独立的百兆网口，可以配置不同网关，实现局域网之间的隔离。网口可以作为NTP服务器，也可以作为Modbus-TCP服务器。NTP时间服务器支持NTP v2 (RFC 1119)，NTP v3 (RFC 1305)，NTP v4 (RFC5905)、SNTP v3 (RFC 1769), SNTP v4 (RFC 2030)等标准。支持WEB管理配置功能。

       装置具有RS232和RS485通信口，支持输出多种通信协议，包括Modbus-RTU规约，DLT1100.1电力规约、NMEA0183-ZDA协议、NMEA0183-RMC、NMEA0183-GGA协议，自定义简易规约等。

       支持秒/分/时脉冲PPS/PPM/PPH/PPD，支持TTL电平（3.3V/5V），RS485，空节点输出。

       支持TTL 10MHz方波输出，正弦波（Vp-p=3.3V）可选配。10MHz脉冲在频率和相位上与PPS同步。

       最多支持2路RS422 IRIG-B码（DC）输出，支持1路TTL IRIG-B码输出。适用IEEE1344、IRIG STANDARD 200、DLT1100.1-2018、B00x等标准。

       装置支持SNMP网络管理协议，支持NTP日志查看功能，支持远程固件升级，支持密码登陆。

       装置SMA接口采用了绝缘环设计，隔绝了SMA与外壳的接触，避免了内部信号地与大地的连接，能够提高抗EMC能力，避免外部干扰对内部电路的损坏，特别是雷击浪涌的干扰。

       装置采用铝合金外壳，体积小，坚固抗摔，自带电磁屏蔽。四层PCB设计，具有更好的EMC抗干扰能力。

       所有器件均为工业级，满足-40℃~85℃温度范围。

二、 接口定义

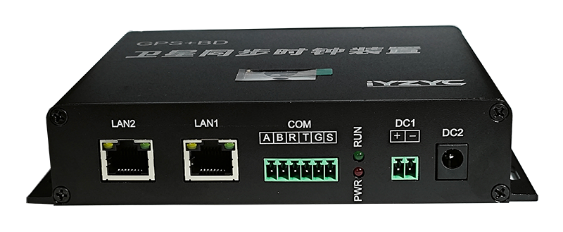

1. 通信和电源端口

1) 网口

2) COM通信口

RS232和RS485通信串口。

3) 电源端口DC1

与DC2是并联，选择其中一个使用。

4) 电源端口DC2

DC电源插座 5.5*2.1mm，内正外负。

5) 指示灯

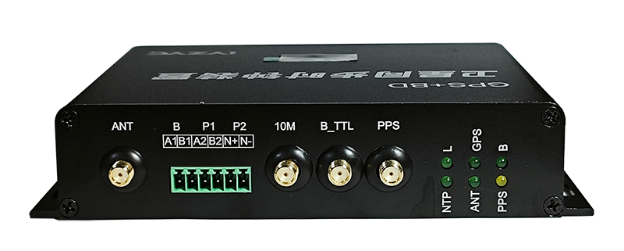

天线和输出端口

6) ANT（SMA接口，外螺内孔）

卫星天线。

7) B码和脉冲信号输出端口:

8) 10M（SMA接口）

10MHz方波，电压3.3V，外螺为信号地，内孔为信号。会根据PPS进行伺服校正，所以在有卫星的情况下，精度会更高。如果需要正弦波输出（Vp-p=3.3V），可以定制。

9) B_TTL（SMA接口）

TTL B码输出，电压3.3V。内孔为信号，外螺为信号地。

10) PPS（SMA接口）

秒脉冲输出，电压3.3V。内孔为信号，外螺为信号地。

三、 NTP测试方法

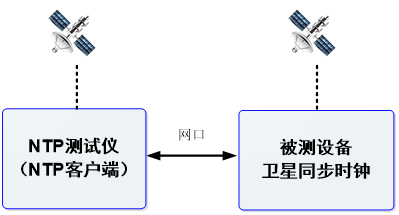

如下图，使用NTP客户端统计法的测试原理图，适合在局域网环境中评估设备性能。

2. 核心原理

让一台已同步到标准时间的高精度NTP测试仪，作为客户端去查询被测设备（卫星同步时钟）的时间，然后通过比较两者返回的时间戳来算出偏差。

3. 测试逻辑

第一步：基准确立（标准源）

测试仪内部已通过GPS/北斗卫星或更高精度的原子钟，同步到了一个绝对标准时间。这是评判被测设备是否准确的“尺子”。

第二步：发起查询（NTP交互）

测试仪通过网络（网口）向被测设备（卫星同步时钟）发起标准NTP请求。根据NTP协议，交互会产生四个关键时间戳：

t1：客户端（测试仪）发送请求的时刻。

t2：服务器（被测设备）收到请求的时刻。

t3：服务器（被测设备）回复响应的时刻。

t4：客户端（测试仪）收到响应的时刻。

第三步：偏差计算（得出结果）

测试仪拿到这四个时间戳后，会用以下核心公式计算出它与被测设备之间的时间偏差（Offset）：

偏差 θ = [ (t2 - t1) + (t3 - t4) ] / 2

这个公式巧妙之处在于，它把网络传输的往返延迟（假设上下行对称）平均掉了，从而估算出两端系统时间的差值。

4. 测试仪的工作原理（“被测”与“测量”的结合）

需要注意图中一个重要的角色定位：这台测试仪本身既是“被测对象”又是“测量工具”。

作为“测量工具”：它运行NTP客户端算法，负责向被测设备发起查询并记录时间戳。

作为“测量基准”：它的内部时钟必须足够精准（通常锁定GPS），这样才能确保它记录下的t1和t4是绝对准确的。如果它自身不准，测出来的偏差数据也就失去了意义。

5. 使用TimeAcc-007测试仪进行测试

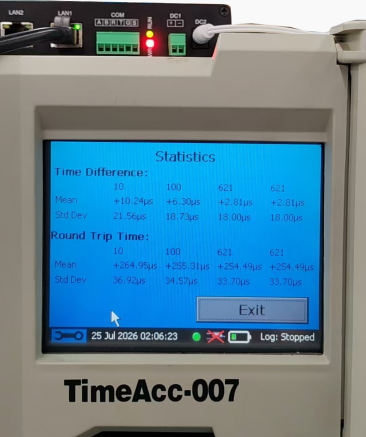

1) 下图为测试结果照片

11) 测试结果解读

报告主要分为两大部分，各包含四列数据：

12) 关键指标：

Time Difference (时间偏差)

含义：这是被测设备（卫星同步时钟）相对于测试仪（标准时间源）的时间误差。

正负号：+号表示被测设备的时间比标准时间快。例如，在第一组数据中，被测设备平均快了 10.24微秒。

均值变化：随着采样次数增加，平均值从10.24μs收敛到2.81μs，这通常说明测试仪自身的算法在通过更多数据包来“对齐”和修正初始的网络抖动。

标准差：约18-22微秒，这个值反映了时间同步的稳定性。标准差越小，说明时间偏差的波动越小，结果越可靠。

Round Trip Time (往返延迟)

含义：NTP请求从测试仪发出，到达被测设备，再返回测试仪的总耗时。

均值：约254微秒。对于局域网环境，这个延迟值比较正常，主要反映网络路径和两端设备处理报文的速度。

标准差：约34-37微秒，表明网络延迟的波动范围很小，网络环境比较稳定。

样本数量（10, 100, 621）

这四列数据很可能是同一测试过程中，不同统计周期的报告。测试仪可能先统计了10个包，再统计100个包，最终累计统计了621个包。最后一列数据重复，可能是测试结束时的最终报告，或针对不同配置的汇总。

6. 最终结论

同步精度良好：被测设备（卫星同步时钟）输出的NTP时间，与标准时间源的偏差稳定在 +2.81微秒 左右，精度远高于普通NTP服务器在局域网内通常的百微秒级别。

网络与设备稳定：往返延迟的标准差仅约33微秒，说明网络和被测设备端的报文处理都非常稳定，没有明显的抖动或卡顿。

设备性能优异：总体上，被测试的卫星同步时钟的NTP授时性能表现优异，符合高精度时间服务器的要求。
