基于HarmonyOS 7.0 跨端开发的乐高图纸搭建引导页面实战

前言

在玩具拼搭与兴趣爱好类应用中，乐高图纸是一个为拼搭爱好者提供分步引导、深受大小玩家喜爱的主题功能。一套上千颗粒的乐高（如海盗船有2347颗粒、287个搭建步骤），如果没有清晰的图纸引导，拼搭过程会困难重重，而一个能逐步展示搭建图解、管理零件清单、按系列组织图纸的应用，让拼搭体验更顺畅。一个优秀的乐高图纸页面，需要展示当前模型信息、用可前进后退的步骤图解引导搭建、用 CustomPaint 自绘砖块可视化、并管理每步所需零件清单。这类页面在技术上的亮点是"自绘砖块图解加步骤导航"——它需要用 CustomPaint 绘制随步骤变化的乐高砖块矩阵，并提供滑块加按钮的步骤导航。当我们把这样一个交互丰富的拼搭主题页面放进 HarmonyOS 7.0 的跨端开发语境时，它就成为检验 Flutter 自绘动态图形与复杂交互跨端一致性的合适样本。本文将以一个真实的 Flutter 乐高图纸页面为载体，结合 Flutter 与 HarmonyOS 7.0 的融合架构，深入剖析它的设计思路、核心代码与跨端落地路径。需要在开篇明确：本文涉及的鸿蒙适配全部基于 HarmonyOS 跨平台 SIG 维护的定制版 Flutter SDK，而非 flutter.dev 官方版本，这是所有讨论的前提。

背景

乐高拼搭的核心是"循序渐进"和"零件管理"。一套复杂乐高有几百个搭建步骤，每步增加几块砖、逐渐成型，因此分步图解是拼搭的核心——用户需要看清当前步骤要装什么、装在哪，并能前进、后退、跳转步骤。这个海盗船套装有287步，分为船头斜桅、船舱墙壁、甲板等不同阶段，每个阶段用不同的图解和提示引导。零件管理也很重要——每步需要哪些零件（2×4砖块、1×2砖块等）、各几个、是否已备齐，用清单逐项确认避免遗漏。图纸还按系列组织（建筑、机械、太空、城堡），方便浏览。从技术上看，这个页面的亮点在于砖块图解的可视化——用 CustomPaint 自绘随步骤变化的砖块矩阵，这是纯 Flutter 自绘能力，加上滑块和按钮的步骤导航交互。在传统多端开发中，要在 Android、iOS、HarmonyOS 上分别实现这套自绘图解和复杂交互，意味着重复且容易不一致。这种"自绘图解需一致、步骤交互需流畅"的要求，正是 Flutter 自绘引擎跨端价值的体现。我们的目标，是用一份 Dart 代码让手机、平板与鸿蒙设备上呈现一致的乐高拼搭引导体验。

Flutter × Harmony7.0 跨端开发介绍

乐高图纸页面要在 HarmonyOS 7.0 上正确运行，需要理解 Flutter 在鸿蒙上的运行架构。Flutter 由 Framework、Engine、Embedder 三层组成。Framework 层用 Dart 编写，负责组件、状态、布局、手势等，本页面里的模型信息卡、步骤导航（Slider+按钮）、零件清单、套系分类都属于这一层。Engine 层是运行时核心，负责 Dart VM、AOT 产物加载、GPU 渲染、文本排版等；Flutter 在鸿蒙上的界面由其自绘引擎绘制，通过接入 HarmonyOS 的 ArkUI RenderingContext 获取 GPU 渲染上下文，再由 ArkTS 容器 FlutterAbility 承载输出。这里的核心是 CustomPaint——本页面用 _LegoBlockPainter 自绘随步骤变化的乐高砖块矩阵（多层、多色、带顶部凸起），这是完全自定义的 Canvas 绘制，由 Skia 引擎渲染，鸿蒙只提供 GPU 画布，因此砖块的形状、颜色、凸起在鸿蒙上与手机端逐像素一致——这正是 Flutter 自绘能力跨端的体现，无论多复杂的自定义图形都一致。Embedder 层是 Flutter 与鸿蒙系统的桥梁，由 @ohos/flutter_ohos 提供的 FlutterAbility 实现。在能力接入上，所有交互、自绘、清单都是纯 Framework 与 Dart 能力，可零适配复用；图纸数据来自服务端用纯 Dart 网络库获取。编译上，Release 模式的 AOT 提前编译保证了自绘和交互的原生级流畅。

开发核心代码

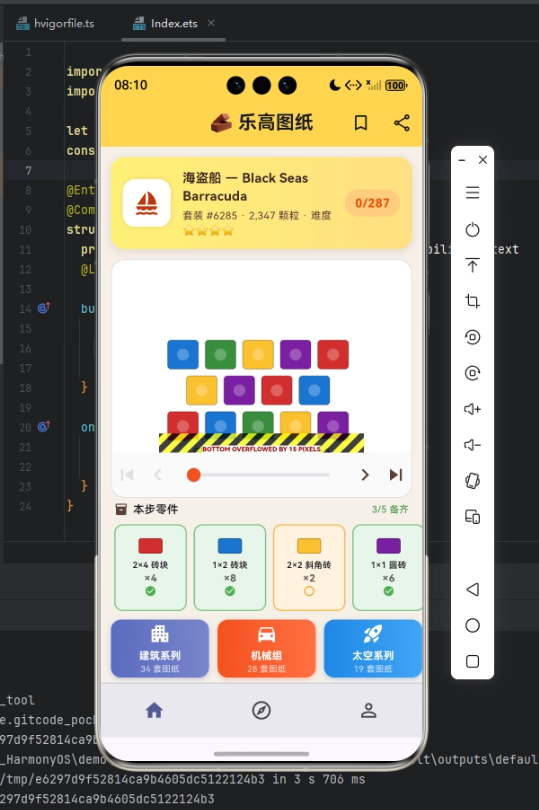

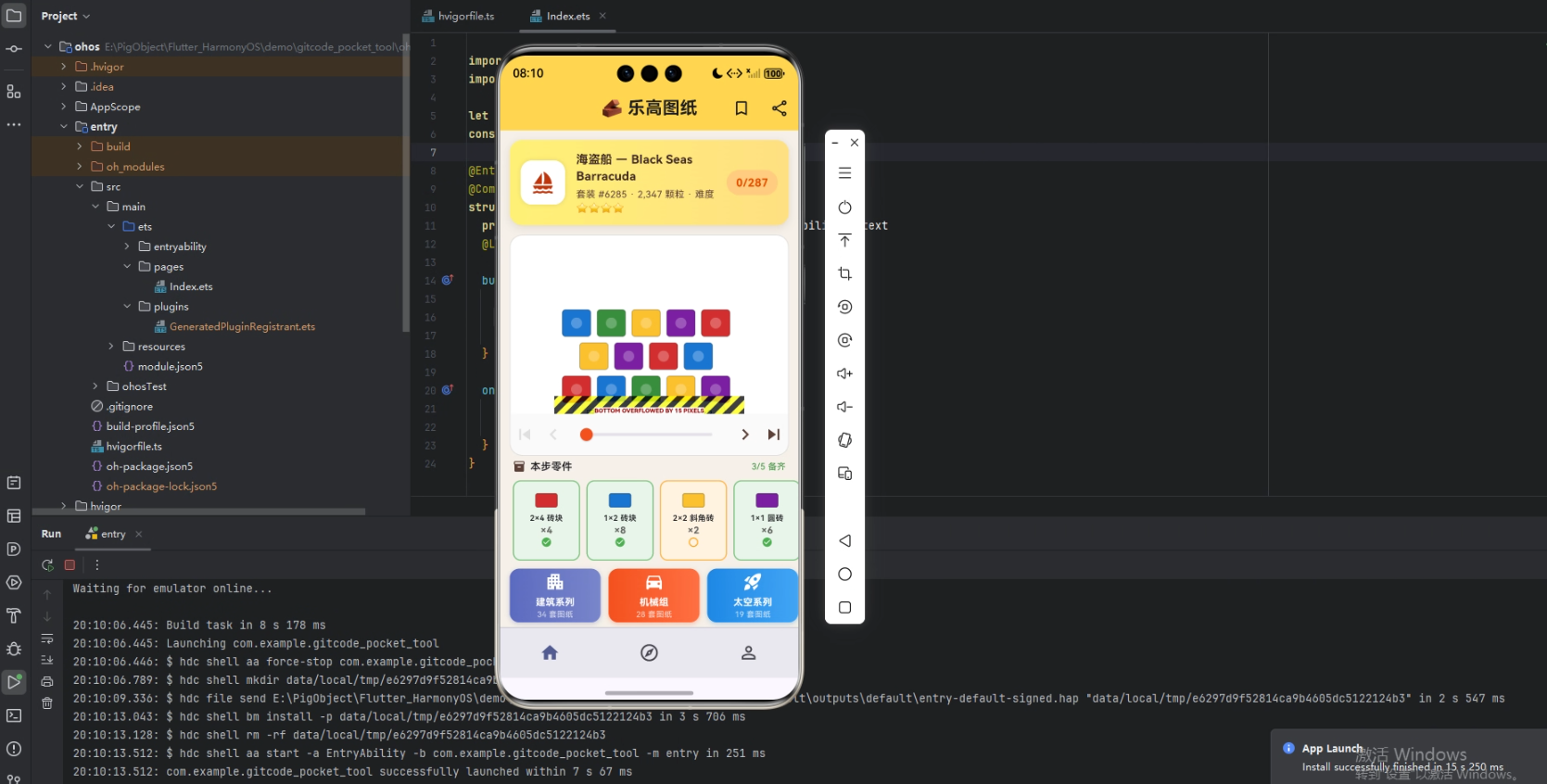

乐高图纸页面的代码可分为三个核心部分。第一部分是 CustomPaint 自绘的砖块图解。页面以 StatefulWidget 承载，入口类被统一命名为 IntroPage，状态类 _LegoInstructionPageState 用 _currentStep 记录当前步骤，并传给自绘 painter。

class IntroPage extends StatefulWidget {
  const IntroPage({super.key});
  @override
  State<IntroPage> createState() => _LegoInstructionPageState();
}

// 自绘砖块图解
SizedBox(
  width: 240, height: 200,
  child: CustomPaint(painter: _LegoBlockPainter(step: _currentStep)),
)

// Painter 实现
class _LegoBlockPainter extends CustomPainter {
  final int step;
  _LegoBlockPainter({required this.step});
  @override
  void paint(Canvas canvas, Size size) {
    final layers = min(3 + (step ~/ 80), 6);  // 步骤越多层数越高
    for (int layer = 0; layer < layers; layer++) {
      final cols = 5 - layer % 2;
      for (int col = 0; col < cols; col++) {
        paint.color = colors[(layer * 3 + col + step) % colors.length];
        final r = RRect.fromRectAndRadius(Rect.fromLTWH(offsetX, offsetY, 36, 34), const Radius.circular(4));
        canvas.drawRRect(r, paint);       // 绘制砖块
        canvas.drawRRect(r, outline);     // 砖块描边
        canvas.drawCircle(Offset(offsetX + 18, offsetY + 17), 7, paint);  // 顶部凸起
      }
    }
  }
  @override
  bool shouldRepaint(covariant CustomPainter old) =>
      old is _LegoBlockPainter && old.step != step;  // 仅步骤变化时重绘
}

这段代码是本页面的技术核心——用 CustomPaint 自绘乐高砖块矩阵。_LegoBlockPainter 接受当前步骤 step，据此计算层数（min(3 + step ~/ 80, 6)，步骤越多砖块堆得越高）、每层列数、每块的颜色和位置，用 canvas.drawRRect 画圆角矩形砖块、drawCircle 画顶部凸起（乐高砖块标志性的圆形凸点）。这种完全自定义的 Canvas 绘制是 Flutter 自绘能力的典范——不依赖任何现成组件，纯粹用画布 API 绘制任意图形，由 Skia 渲染，鸿蒙上与手机端逐像素一致。shouldRepaint 只在步骤变化时返回 true，避免不必要的重绘，是性能优化的良好实践。这种自绘可视化在鸿蒙上同样高效一致。

第二部分是步骤导航，它用滑块加按钮控制搭建进度。

Row(children: [
  _navButton(Icons.skip_previous, () => setState(() => _currentStep = 0), _currentStep > 0),  // 回到第一步
  _navButton(Icons.chevron_left, () => setState(() => _currentStep--), _currentStep > 0),       // 上一步
  Expanded(child: Slider(  // 步骤滑块
    value: _currentStep.toDouble(),
    max: _totalSteps.toDouble(),
    activeColor: const Color(0xFFF4511E),
    onChanged: (v) => setState(() => _currentStep = v.toInt()),
  )),
  _navButton(Icons.chevron_right, () => setState(() => _currentStep++), _currentStep < _totalSteps),  // 下一步
  _navButton(Icons.skip_next, () => setState(() => _currentStep = _totalSteps), _currentStep < _totalSteps),  // 跳到最后
])

这段代码提供了丰富的步骤导航——首步、上一步、滑块拖动、下一步、末步五种方式，满足不同的浏览需求（逐步学或快速跳转）。每个按钮通过 enabled 参数控制可用状态（如在第一步时"上一步"禁用）。Slider 让用户能快速拖动到任意步骤，拖动时 setState 更新 _currentStep，砖块图解随之重绘。这种多方式的步骤导航交互完全由纯 Dart 实现，Slider 由 Flutter 自绘渲染，交互手感和外观在鸿蒙上与手机端一致。

第三部分是零件清单，它用可点击勾选的卡片管理每步零件。

// 备齐统计
Text('${_requiredParts.where((e) => e['checked'] as bool).length}/${_requiredParts.length} 备齐')
// 零件卡（可点击切换勾选）
GestureDetector(
  onTap: () => setState(() => p['checked'] = !(p['checked'] as bool)),
  child: Container(
    decoration: BoxDecoration(
      color: (p['checked'] as bool) ? Colors.green[50] : Colors.orange[50],  // 备齐绿/缺失橙
      border: Border.all(color: (p['checked'] as bool) ? Colors.green[300]! : Colors.orange[300]!),
    ),
    child: Column(children: [
      Container(decoration: BoxDecoration(color: p['color'] as Color)),  // 零件颜色块
      Text('${p['name']}'),   // 零件名
      Text('×${p['count']}'), // 数量
      Icon((p['checked'] as bool) ? Icons.check_circle : Icons.radio_button_unchecked),
    ]),
  ),
)

这段代码用可交互的零件卡管理每步零件，点击卡片切换备齐状态（p['checked'] = !p['checked']），备齐用绿、缺失用橙，配合勾选图标。每张卡展示零件的实际颜色块（用 p['color'] 还原乐高砖块的真实色）、名称和数量。备齐统计用 where().length。这种可点击勾选加颜色还原的零件清单，让用户能边搭边核对零件。这套交互纯 Dart 实现，跨端一致。三部分代码合在一起，构成了一个图解直观、导航灵活、零件可核对的乐高图纸页面，其自绘图解、步骤导航、零件清单都不依赖任何平台特性可零适配跨端，而图纸数据用纯 Dart 网络库复用。

心得

把这个乐高图纸页面落地到 HarmonyOS 7.0，让我对 Flutter CustomPaint 自绘能力在跨端中的强大与可靠有了最深刻的体会，因为这个页面的核心就是用 CustomPaint 绘制动态变化的乐高砖块。_LegoBlockPainter 完全用 Canvas API（drawRRect、drawCircle）绘制砖块矩阵，根据步骤动态计算层数、颜色、位置，这是不依赖任何现成组件的纯自定义绘制。让我赞叹的是，这种任意复杂的自绘在鸿蒙上与手机端逐像素一致——因为 CustomPaint 调用的是 Skia 引擎的绘图 API，而 Skia 在所有平台上行为一致，鸿蒙只提供 GPU 画布。这彻底打消了我对"复杂自绘能否跨端"的疑虑：无论是乐高砖块、仪表盘、图表还是任何自定义图形，只要用 CustomPaint 绘制，就能跨端逐像素一致。这是 Flutter 区别于其他跨端方案的核心优势之一——它不是套用平台组件，而是自己绘制一切。第一点具体体会是 shouldRepaint 的性能价值。自绘可能频繁触发，shouldRepaint 通过比较新旧数据（old.step != step）决定是否真的重绘，避免无意义的重绘开销。这种优化在鸿蒙上同样有效，保证了自绘的高性能。第二点体会是数据驱动的自绘。砖块的层数、颜色都由 step 计算得出，这种"数据驱动绘制"的模式让自绘内容能随状态动态变化（拖动滑块砖块就变），且逻辑是纯 Dart 跨端一致。第三点体会是丰富步骤导航的纯 Dart 实现——五种导航方式加滑块，全是纯 Dart 交互逻辑，跨端一致。第四点是工程规律的印证：CustomPaint 自绘、步骤导航、零件清单零成本跨端，自绘逐像素一致是 Flutter 核心优势，shouldRepaint 优化性能。

总结

通过乐高图纸搭建引导页面在 HarmonyOS 7.0 上的实践，我们看到了 Flutter 跨端方案在"自绘可视化类应用"上的强大能力。架构上，Framework、Engine、Embedder 三层在鸿蒙平台协同运转，CustomPaint 通过 Skia 引擎自绘乐高砖块矩阵，保证了自定义图形在鸿蒙上与手机端逐像素一致——这是 Flutter 自绘能力跨端的核心体现，AOT 编译保证了自绘和交互的原生级流畅，FlutterAbility 承载了与鸿蒙系统的交互。代码上，页面通过数据驱动的 _LegoBlockPainter 自绘图解、五方式的步骤导航、以及可勾选的零件清单，把乐高拼搭引导干净地映射成了直观灵活的界面，整份 Dart 代码无需修改即可在鸿蒙运行，充分印证了高复用率优势。

这次实践最深刻地展现了 Flutter CustomPaint 自绘能力的跨端价值：无论多复杂的自定义图形（乐高砖块矩阵、仪表盘、图表），只要用 CustomPaint 通过 Skia 绘制，就能在鸿蒙上与手机端逐像素一致——这是 Flutter "自己绘制一切"而非套用平台组件的核心优势，彻底保证了自绘内容的跨端一致。配合 shouldRepaint 的性能优化和数据驱动绘制，自绘可视化应用在鸿蒙上既一致又高效。乐高图纸的自绘图解、步骤导航、零件清单零成本跨端。这提示我们，需要复杂自定义可视化的应用，可以放心地用 CustomPaint 实现并信赖其跨端一致性。因此，对准备进入鸿蒙生态的 Flutter 团队，对这类应用完全可以放心地用 CustomPaint 构建复杂自绘可视化，信赖其跨端逐像素一致，用 shouldRepaint 优化性能，并始终以 HarmonyOS 跨平台 SIG 维护的定制版 Flutter SDK 作为一切工作的起点。唯有如此，才能既享受一次开发、多端部署的红利，又充分发挥 Flutter 自绘引擎的独特优势，让乐高图纸这样需要丰富可视化的拼搭功能真正直观、一致地陪伴每一位拼搭爱好者。
