基于HarmonyOS 7.0 跨端开发的家庭灯光设计模拟页面实战

前言

在家居装修与智能家居类应用中，灯光设计是一个兼具专业性与视觉表现力的功能模块。普通用户往往对照明缺乏系统认知，不知道客厅该装几盏射灯、卧室适合什么色温、书房需要多少流明，而一个优秀的灯光设计页面，正是要把这些专业知识转化为可以直观看见的房间平面布局图与可操作的灯具推荐清单。这类页面在技术上的独特之处，在于它需要用自定义绘制（Canvas）在屏幕上画出房间轮廓、主灯位置、射灯分布、灯带走向乃至落地灯的光照范围，这已经超出了普通组件拼装的范畴，进入了"自绘图形"的领域。当我们把这样一个高度依赖自绘能力的页面放进 HarmonyOS 7.0 的跨端开发语境时，它就成了检验 Flutter 自绘渲染能力跨端一致性的绝佳样本——因为如果连 Canvas 绘制的复杂图形都能在鸿蒙上像素级还原，那么普通组件的复用就更不在话下。本文将以一个真实的 Flutter 家庭灯光设计页面为载体，结合 Flutter 与 HarmonyOS 7.0 的融合架构，深入剖析它的设计思路、核心代码与跨端落地要点。需要在开篇明确：本文涉及的鸿蒙适配全部基于 HarmonyOS 跨平台 SIG 维护的定制版 Flutter SDK，而非 flutter.dev 官方版本，这是所有讨论的前提。

背景

家庭灯光设计的复杂性源于照明本身的多层次性。专业的室内照明通常分为主照明、辅助照明、氛围照明和局部照明四个层次：主灯（如吸顶灯）提供基础亮度，筒灯/射灯作为辅助补光，LED 灯带营造氛围，落地灯则负责阅读区等局部需求。不同房间因面积、用途不同，对色温和亮度的要求也千差万别——客厅需要 4000K 的中性光保证明亮通透，卧室适合 2700K 的暖光营造放松氛围，厨房则需要更高的照度保证操作安全。用户在规划装修时，最需要的不是一堆冰冷的参数，而是能够"看到"灯光布置在房间里的样子。这就要求页面必须把抽象的布局方案转化为一张直观的平面示意图：房间轮廓、各类灯具的位置、以及每盏灯的光照覆盖范围。在传统多端开发模式下，要在 Android、iOS、HarmonyOS 上分别用各自的图形 API 重绘这样一张平面图，工作量极大且极易出现绘制效果的平台差异——同一个光照圆在不同系统的图形库下可能有不同的抗锯齿表现、不同的透明度叠加效果。而这套布局算法和绘制逻辑本应是统一的。正是这种"绘制逻辑统一、图形 API 割裂"的痛点，让 Flutter 自绘引擎的跨端价值在灯光设计这类强图形应用中显得格外突出。我们的目标，是用一份 Dart 代码，让手机、平板与鸿蒙设备上都能呈现出完全一致的房间灯光平面图。

Flutter × Harmony7.0 跨端开发介绍

要理解灯光设计页面的 Canvas 绘制为何能在鸿蒙上完美还原，必须先理解 Flutter 在 HarmonyOS 7.0 上的运行架构。Flutter 由 Framework、Engine、Embedder 三层组成。Framework 层用 Dart 编写，负责组件、状态、路由、动画、手势与布局，本页面里的 CustomPaint、ListView.separated（房间选择器）、Container 等都属于这一层，而最关键的 _LightingLayoutPainter 自定义画笔也运行在这一层，它通过 Canvas API 发出绘制指令。Engine 层是运行时核心，承担 Dart VM、AOT 产物加载、GPU 渲染、文本排版等职责，灯光平面图里的每一个圆、每一条线、每一处半透明光晕，最终都是由 Engine 中的渲染引擎（Skia）真正绘制到 GPU 画布上的。这里的核心机制是：Flutter 在鸿蒙上的界面由其自绘引擎绘制，而非交给 ArkUI 控件逐一渲染，它通过接入 HarmonyOS 的 ArkUI RenderingContext 获取 GPU 渲染上下文，再由 ArkTS 容器 FlutterAbility 承载最终输出。正因为 Canvas 的绘制指令最终都落到 Flutter 自己的 Skia 渲染管线上，鸿蒙系统只提供 GPU 画布，所以无论房间平面图多么复杂，它在鸿蒙上的呈现都与手机端逐像素一致，不会出现图形 API 差异导致的偏差。Embedder 层是 Flutter 与鸿蒙系统的桥梁，负责窗口、生命周期、输入事件、Surface 与 Platform Channel，在鸿蒙工程中由 @ohos/flutter_ohos 提供的 FlutterAbility 实现。编译上，Release 模式的 AOT 提前编译把 Dart 直接编译成 ARM64 机器码，使 Canvas 的绘制计算和房间切换的重绘都达到接近原生的效率。当页面要进一步调用鸿蒙能力，例如调用系统相机扫描真实房间生成户型、或把设计方案分享出去时，则通过 Platform Channel 实现：MethodChannel 用于单次方法调用，EventChannel 用于持续数据流，BasicMessageChannel 用于双向消息。本页面用到的 dart:math 和 CustomPaint 都是纯 Dart/Framework 能力，可零适配复用；只有引入含原生代码的库时才需要确认 ohos 版本。

开发核心代码

灯光设计页面的代码可以分为三个核心部分。第一部分是页面状态与房间数据的组织。页面以 StatefulWidget 承载，入口类被统一命名为 IntroPage，状态类 _LightingDesignPageState 用 _selectedRoom 索引记录当前选中房间，并用 const 列表声明房间与灯具数据。

class IntroPage extends StatefulWidget {
  const IntroPage({super.key});
  @override
  State<IntroPage> createState() => _LightingDesignPageState();
}

class _LightingDesignPageState extends State<IntroPage> {
  int _selectedRoom = 0;
  final _rooms = const [
    {'name': '客厅', 'icon': '🛋️', 'area': '25㎡', 'color': 0xFFF59E0B},
    {'name': '主卧', 'icon': '🛏️', 'area': '16㎡', 'color': 0xFF8B5CF6},
    // ... 厨房 / 书房 / 卫生间 / 走廊
  ];
}

这里同样采用索引驱动选中态的模式：房间选择器是一个横向 ListView.separated，每个房间卡片通过 i == _selectedRoom 判断是否高亮，点击时 setState 更新索引触发重建。这种以单一索引作为唯一状态来源的写法，让选中逻辑极其清晰，且在所有平台上行为一致。const 列表则把房间数据固化为编译期常量，避免了运行时反复构建的开销。

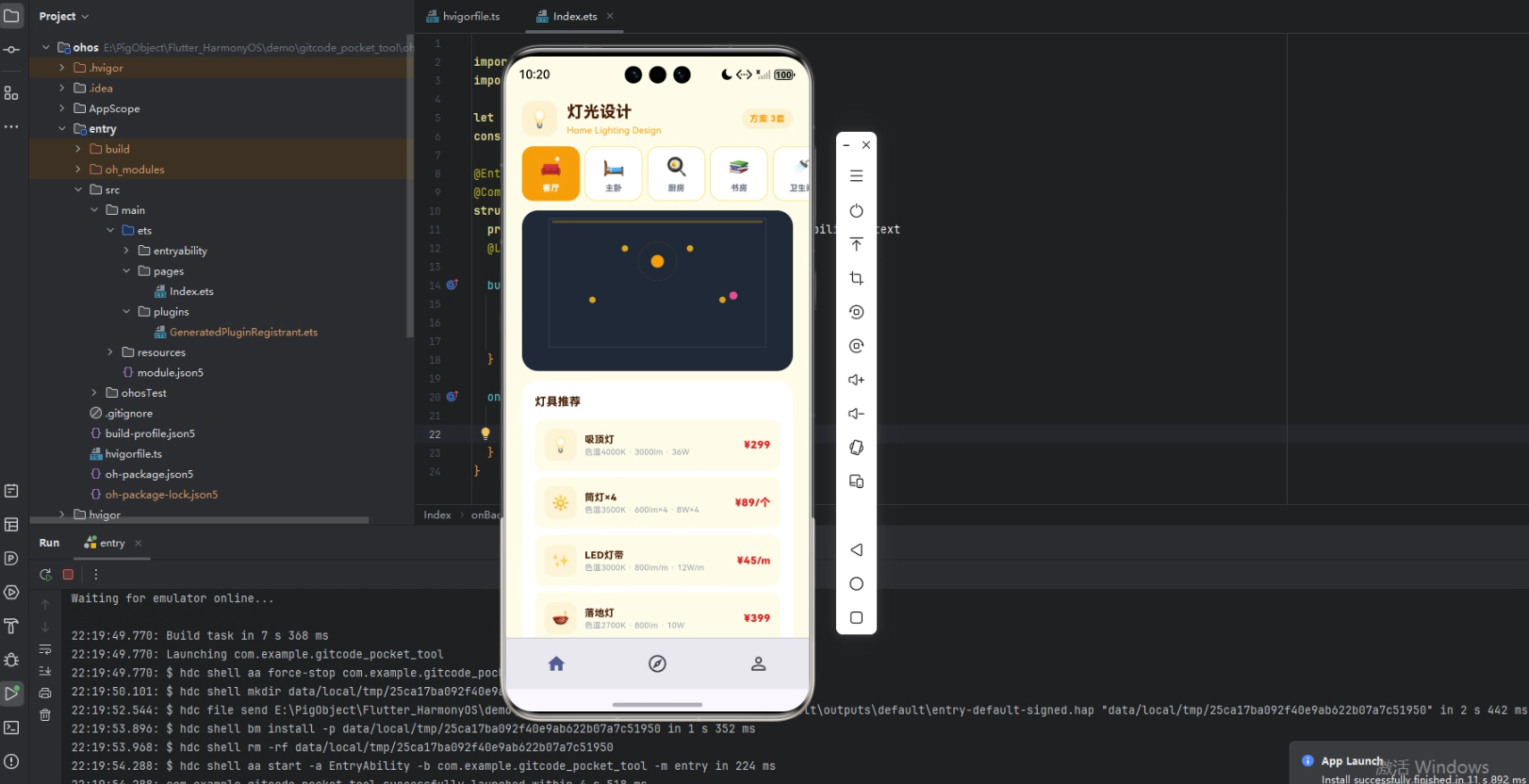

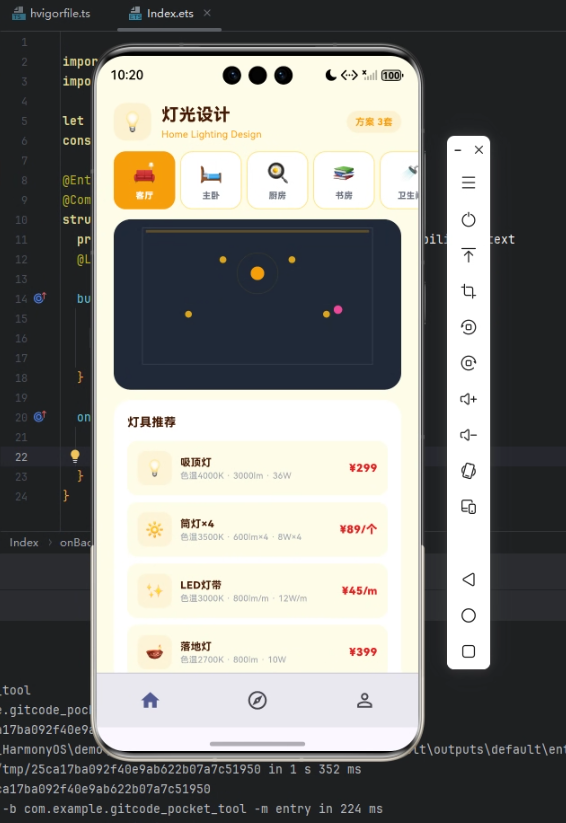

第二部分是整个页面最具技术含量的 Canvas 自绘部分。灯光平面图通过 CustomPaint 组件挂载一个自定义 _LightingLayoutPainter，在其 paint 方法里用一系列 Canvas 绘制指令画出房间与各类灯光。

class _LightingLayoutPainter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    final margin = size.width * 0.1;
    final roomW = size.width - margin * 2;
    final roomH = size.height - 40;
    // 房间轮廓
    canvas.drawRect(Rect.fromLTWH(margin, 10, roomW, roomH),
        Paint()..color = const Color(0xFF374151)
          ..style = PaintingStyle.stroke..strokeWidth = 1);
    // 主灯及光照范围
    final cx = margin + roomW / 2, cy = 10 + roomH / 3;
    canvas.drawCircle(Offset(cx, cy), 8, Paint()..color = _lightPrimary);
    canvas.drawCircle(Offset(cx, cy), 24, Paint()
      ..color = _lightPrimary.withValues(alpha: 0.1)
      ..style = PaintingStyle.stroke..strokeWidth = 1);
  }
  @override
  bool shouldRepaint(covariant CustomPainter old) => false;
}

这段代码的核心思想是"基于尺寸的相对定位"。所有坐标都不是写死的绝对像素，而是基于传入的 size（即画布实际大小）按比例计算得出——margin 是宽度的 10%，主灯位于水平居中、垂直三分之一处。这种相对定位是 Canvas 自绘实现响应式的关键：当页面在鸿蒙平板的宽屏上渲染时，size 变大，所有灯具位置会等比例放大，平面图始终铺满容器而不变形。Paint 对象通过级联操作符 .. 配置颜色、描边样式与线宽，主灯用实心圆表示灯具本体、半透明描边圆表示光照范围，这种"实心+光晕"的双圆画法在所有平台上由 Skia 统一绘制，光晕的透明度叠加效果完全一致。shouldRepaint 返回 false 是一个重要的性能优化——因为这张平面图是静态的，不需要在父组件重建时重绘，返回 false 让 Flutter 直接复用上一帧的绘制结果，避免无谓的 GPU 开销。

第三部分是射灯的批量绘制与灯具推荐列表的图标映射。射灯通过一个坐标数组循环绘制，而灯具列表则根据类型动态选择图标。

// 射灯批量绘制
final spots = [
  Offset(cx - roomW * 0.3, cy + roomH * 0.3),
  Offset(cx + roomW * 0.3, cy + roomH * 0.3),
  // ...
];
for (final sp in spots) {
  canvas.drawCircle(sp, 4, Paint()..color = const Color(0xFFDAA520));
  canvas.drawCircle(sp, 12, Paint()
    ..color = const Color(0xFFDAA520).withValues(alpha: 0.08)
    ..style = PaintingStyle.stroke);
}
// 灯具列表图标映射
child: Text(f['type'] == '主照明' ? '💡'
    : f['type'] == '辅助照明' ? '🔆'
    : f['type'] == '氛围照明' ? '✨' : '🪔'),

射灯的批量绘制展示了 Canvas 编程相对于组件拼装的优势：四盏射灯的位置同样基于房间尺寸相对计算，用一个简单的 for 循环即可全部画出，每盏都带光照光晕，代码极其紧凑。如果用普通组件来实现这种自由定位的图形，将需要大量的 Positioned 嵌套，远不如 Canvas 直观高效。而灯具推荐列表里的图标映射，则用一个链式三元表达式把"照明类型"映射成对应的 emoji 图标，这是一种把数据语义转化为视觉符号的轻量做法。三部分代码合在一起，构成了一个图形丰富、布局响应式、且性能优化到位的灯光设计页面，其 Canvas 绘制、相对定位与静态重绘控制都不依赖任何平台特性，因此能在 HarmonyOS 7.0 上零改动复用。

心得

把这个灯光设计页面落地到 HarmonyOS 7.0，给我带来的最大震撼来自 Canvas 自绘在鸿蒙上的表现。在传统认知里，自定义图形绘制是跨端方案最容易出问题的环节，因为它直接依赖各平台底层的图形 API，不同系统的抗锯齿算法、透明度混合方式、描边渲染都可能产生肉眼可见的差异。但在 Flutter 里，灯光平面图上那些半透明的光照光晕、细如发丝的房间轮廓线、四盏射灯的对称分布，在鸿蒙设备上与手机端的呈现完全一致，连光晕边缘的渐隐效果都分毫不差。这背后的根本原因，正是 Flutter 的自绘架构——所有 Canvas 绘制指令最终都交给 Flutter Engine 内置的 Skia 渲染引擎处理，鸿蒙系统只是提供一块 GPU 画布，绘制的每一个细节都由 Flutter 自己掌控，因此彻底摆脱了对平台图形 API 的依赖。这让我深刻意识到，对于强图形、强视觉表现的应用，Flutter 的跨端一致性几乎是其他方案无法比拟的。第二点体会是关于 shouldRepaint 的性能价值。这张平面图是静态的，我在 _LightingLayoutPainter 里把 shouldRepaint 返回 false，意味着只要画笔本身没有需要变化的参数，Flutter 就会复用上一帧的绘制结果，不会在父组件因房间切换而重建时跟着重绘。这个看似不起眼的设置，在自绘场景下对性能的影响是实打实的——它避免了每次状态变化都触发 GPU 重新光栅化整张平面图，在低端鸿蒙设备上尤其重要。这也提醒我，自绘组件的性能优化重心与普通组件不同，前者要重点关注重绘时机的控制。第三点体会与坐标系设计有关。这张平面图之所以能在不同尺寸的鸿蒙设备上自适应，关键在于所有坐标都基于传入的 size 按比例计算而非写死像素。这是 Canvas 编程实现响应式的黄金法则，我在实践中越来越习惯用"比例"而非"绝对值"来思考自绘布局，这样画出来的图形天然就能适配各种屏幕。第四点则是工程现实层面的思考。这个页面目前是纯 Dart 加静态数据，所以零适配跑在鸿蒙上，但真实产品中房间户型可能来自相机扫描或 AR 测量，那时就需要接入 camera 这类含原生代码的库，必须确认其 ohos 适配状态。这再次印证了那条规律：鸿蒙 Flutter 的工时大头在依赖适配而非 UI 与绘制本身。把 UI 与自绘的复用当作既得收益，把含原生实现的依赖适配当作核心风险，是务实的项目策略。

总结

通过家庭灯光设计页面在 HarmonyOS 7.0 上的实践，我们尤其看到了 Flutter 自绘渲染能力在跨端场景下的硬核价值。架构上，Framework、Engine、Embedder 三层在鸿蒙平台协同运转，Skia 自绘引擎保证了 Canvas 绘制的房间平面图、灯具光晕、射灯分布在所有设备上的像素级一致，AOT 编译保证了绘制计算与重绘的高效，FlutterAbility 承载了与鸿蒙系统的交互。代码上，页面通过索引驱动的房间选择、基于尺寸相对定位的 Canvas 自绘、以及 shouldRepaint 的重绘控制，把专业的照明布局知识转化成了一张直观且响应式的平面图，整份 Dart 代码无需修改即可在鸿蒙运行，充分印证了高复用率优势。对于灯光设计这类强图形、强视觉的应用，Flutter 的跨端一致性几乎是决定性的技术优势。

同时，这次实践也让我们认清了边界。UI 与 Canvas 自绘的复用几乎是免费的，但当页面要接入相机扫描户型、AR 测量、方案分享等真实功能时，工程成本就集中到了含原生代码的三方库适配与 Platform Channel 设计上。一个今天能零适配运行的灯光设计页面，当它要承载真实户型采集与方案云端同步时，就必须严肃对待依赖适配。因此，对准备进入鸿蒙生态的 Flutter 团队，明智的策略是把 UI 与自绘的复用当作可立即兑现的收益快速落地，把含原生实现的依赖适配当作核心风险前置规划，并始终以 HarmonyOS 跨平台 SIG 维护的定制版 Flutter SDK 作为一切工作的起点。唯有如此，才能既享受一次开发、多端部署的红利，又稳妥驾驭鸿蒙特有的适配复杂度，让家庭灯光设计这样兼具专业与美感的功能真正流畅、一致地呈现在每一块屏幕上。
