基于HarmonyOS 7.0 跨端开发的室内除甲醛监测页面实战

前言

在智能家居与健康环境监测类应用中，室内除甲醛监测是一个直接关系到家人健康的高价值功能。新装修的房屋、新购置的家具往往会持续释放甲醛，而甲醛超标对呼吸系统和免疫系统的危害有目共睹，因此越来越多的家庭开始关注室内空气质量，尤其是甲醛浓度。一个优秀的除甲醛监测页面，需要把抽象的甲醛浓度数值转化为用户一眼能懂的健康评级，用直观的仪表盘展示当前浓度相对于国家标准的位置，并在超标时给出明确的治理方案建议。这类页面在技术上最大的特点是"数据可视化的专业呈现"——它需要用自定义绘制（Canvas）画出一个带颜色分区（绿/黄/红）的半圆仪表盘，把单纯的数字变成富有警示意义的视觉信号。当我们把这样一个高度依赖自绘能力且涉及健康判断的页面放进 HarmonyOS 7.0 的跨端开发语境时，它就成为检验 Flutter Canvas 仪表盘绘制跨端一致性的绝佳样本。本文将以一个真实的 Flutter 除甲醛监测页面为载体，结合 Flutter 与 HarmonyOS 7.0 的融合架构，深入剖析它的设计思路、核心代码与跨端落地路径。需要在开篇明确：本文涉及的鸿蒙适配全部基于 HarmonyOS 跨平台 SIG 维护的定制版 Flutter SDK，而非 flutter.dev 官方版本，这是所有讨论的前提。

背景

甲醛监测的核心是一套清晰的健康评级标准。我国室内空气质量标准规定，甲醛浓度的安全限值为 0.08 mg/m³，低于此值为合格，高于此值则超标。但仅给出一个"合格/超标"的二元判断是不够的，用户更希望看到当前浓度处于什么水平、距离危险线还有多远，因此页面把浓度范围划分为绿区（≤0.08，安全）、黄区（0.08-0.11，轻度超标需警惕）、红区（>0.11，严重超标需治理）三个区间，用一个半圆仪表盘直观呈现。当甲醛超标时，用户最关心的是"怎么办"，因此页面还提供了通风、活性炭吸附、空气净化器、光触媒治理等多种治理方案，每种方案都标注了预期效果、见效时间和成本，并用星级评分帮助用户权衡——比如加强通风免费且立即见效（5星），活性炭成本低但效果有限（4星），空气净化器效果显著（5星），光触媒长期分解但成本高（4星）。在传统多端开发中，要在 Android、iOS、HarmonyOS 上分别用各自的图形 API 重绘这个带三色分区的仪表盘，工作量大且极易出现绘制差异——不同平台的圆弧绘制、描边端点、颜色叠加都可能不一致，而对一个涉及健康判断的仪表盘来说，绘制偏差可能误导用户对浓度水平的判断。这种"判断逻辑统一、图形 API 割裂"的痛点，正是 Flutter 自绘引擎跨端价值的体现。我们的目标，是用一份 Dart 代码让手机、平板与鸿蒙设备上都呈现出完全一致、准确无误的甲醛监测仪表盘。

Flutter × Harmony7.0 跨端开发介绍

除甲醛监测页面要在 HarmonyOS 7.0 上正确运行并保证仪表盘绘制一致，需要理解 Flutter 在鸿蒙上的运行架构。Flutter 由 Framework、Engine、Embedder 三层组成。Framework 层用 Dart 编写，负责组件、状态、布局、手势等，本页面里的仪表盘容器（CustomPaint）、浓度进度条（LinearProgressIndicator）、治理方案列表都属于这一层，而最关键的 _FormaldehydeGaugePainter 自定义画笔也运行在这一层，它通过 Canvas 的 drawArc 指令绘制半圆仪表盘。Engine 层是运行时核心，负责 Dart VM、AOT 产物加载、GPU 渲染、文本排版等；仪表盘上那三段彩色圆弧、表示当前值的进度弧，最终都是由 Engine 中的 Skia 渲染引擎真正绘制到 GPU 画布上的。核心机制是：Flutter 在鸿蒙上的界面由其自绘引擎绘制，而非交给 ArkUI 控件逐一渲染，它通过接入 HarmonyOS 的 ArkUI RenderingContext 获取 GPU 渲染上下文，再由 ArkTS 容器 FlutterAbility 承载输出。正因为 drawArc 等绘制指令最终落到 Flutter 自己的 Skia 渲染管线，鸿蒙系统只提供 GPU 画布，所以仪表盘的圆弧角度、三色分区的边界、圆角端点在鸿蒙上的呈现都与手机端逐像素一致，绝不会因图形 API 差异而误导用户。Embedder 层是 Flutter 与鸿蒙系统的桥梁，由 @ohos/flutter_ohos 提供的 FlutterAbility 实现。编译上，Release 模式的 AOT 提前编译把 Dart 直接编译为 ARM64 机器码，使仪表盘的绘制计算和数据更新时的重绘都达到接近原生的效率。当页面要进一步调用鸿蒙能力，例如通过分布式能力读取真实的甲醛检测仪硬件数据、或调用系统通知在超标时报警时，则通过 Platform Channel 实现，MethodChannel、EventChannel、BasicMessageChannel 分别对应单次调用、数据流与双向消息——尤其是持续读取传感器数据，正是 EventChannel 的典型应用场景。本页面用到的 CustomPaint 与计算逻辑都是纯 Dart/Framework 能力，可零适配复用。

开发核心代码

除甲醛监测页面的代码可分为三个核心部分。第一部分是状态定义与健康评级判断逻辑。页面以 StatefulWidget 承载，入口类被统一命名为 SearchPage，状态类 _FormaldehydePageState 用 _currentLevel 和 _standard 描述当前浓度与国家标准，并在仪表盘构建时完成安全判断。

class SearchPage extends StatefulWidget {
  const SearchPage({super.key});
  @override
  State<SearchPage> createState() => _FormaldehydePageState();
}

class _FormaldehydePageState extends State<SearchPage> {
  final double _currentLevel = 0.065; // mg/m³
  final double _standard = 0.08;

  Widget _concentrationGauge() {
    final isSafe = _currentLevel <= _standard;
    final color = isSafe ? const Color(0xFF10B981) : _formaldehydePrimary;
    final percentage = (_currentLevel / 0.20).clamp(0.0, 1.0);
    // ...用 color 渲染数值、状态标签、进度条
  }
}

这段代码的核心是健康评级的派生判断。isSafe 通过比较当前浓度与标准值得出，color 则据此在安全绿和警示红之间切换，这个颜色会贯穿整个仪表盘区域——大号浓度数字、状态标签、底部进度条都用它，形成统一的"安全/危险"色彩语言。percentage 把当前浓度映射到 0 到 1 的进度比例（以 0.20 为满量程），并用 clamp(0.0, 1.0) 防止越界。这种把"判断结果"派生为"统一配色"的写法，确保了页面所有视觉元素对安全状态的表达高度一致——绝不会出现数字是绿色但进度条是红色的矛盾，这对一个健康判断页面至关重要。所有这些比较和计算都是纯 Dart 逻辑，在鸿蒙上的结果与手机端完全一致。

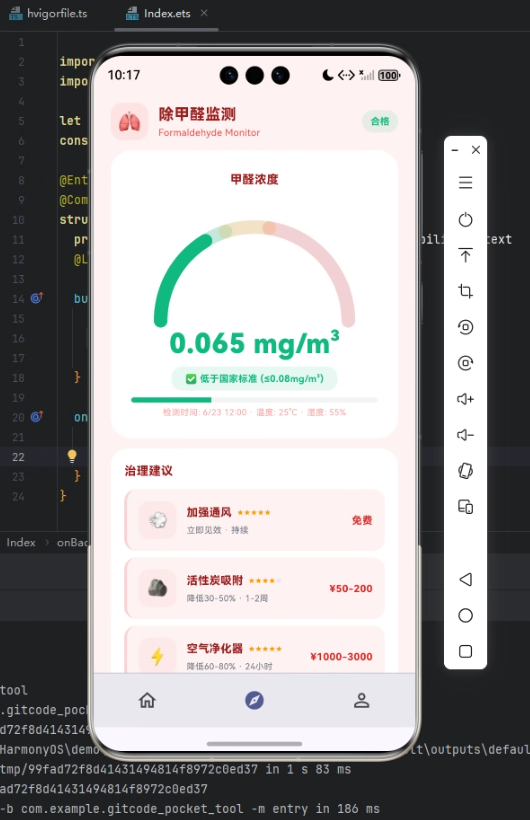

第二部分是整个页面最具技术含量的半圆仪表盘 Canvas 绘制。仪表盘通过 CustomPaint 挂载 _FormaldehydeGaugePainter，在 paint 中用多次 drawArc 绘制背景弧、三色分区弧和当前值弧。

class _FormaldehydeGaugePainter extends CustomPainter {
  final double level;
  _FormaldehydeGaugePainter({required this.level});

  @override
  void paint(Canvas canvas, Size size) {
    final cx = size.width / 2, cy = size.height, r = 110.0;
    const startAngle = 3.14159;  // π，从左侧开始
    const sweepAngle = 3.14159;  // π，扫过半圆
    // 三色分区
    final zones = [
      (0.0, 0.40, const Color(0xFF10B981)),   // 绿区 0-0.08
      (0.40, 0.55, const Color(0xFFF59E0B)),  // 黄区 0.08-0.11
      (0.55, 1.0, const Color(0xFFEF4444)),   // 红区 >0.11
    ];
    for (final z in zones) {
      canvas.drawArc(
        Rect.fromCircle(center: Offset(cx, cy), radius: r),
        startAngle + z.$1 * sweepAngle,
        (z.$2 - z.$1) * sweepAngle, false,
        Paint()..color = z.$3.withValues(alpha: 0.2)
          ..style = PaintingStyle.stroke..strokeWidth = 16
          ..strokeCap = StrokeCap.round);
    }
  }
}

这段代码是半圆仪表盘的精髓。仪表盘以 startAngle = π（左侧）开始、sweepAngle = π（扫过 180 度）构成一个上半圆。三色分区用一个记录元组列表 zones 定义，每个元组包含起始比例、结束比例和颜色，绿区占前 40%、黄区占 40%-55%、红区占其余，对应着甲醛浓度的健康区间。通过 for 循环遍历 zones，用 drawArc 把每段弧绘制出来，起始角度和扫过角度都基于比例乘以总扫过角度算出。这里用到了 Dart 的记录（Record）语法 z.$1、z.$2、z.$3 来访问元组元素，这是 Dart 3 引入的现代特性。strokeCap = StrokeCap.round 让弧线两端是圆头而非方头，视觉上更柔和。所有这些圆弧绘制由 Skia 引擎统一处理，圆弧的角度精度、圆头端点、半透明叠加在鸿蒙上与手机端逐像素一致。

第三部分是当前值弧的绘制与智能重绘控制。当前浓度值用一段从起点开始、按比例延伸的实色弧表示，叠加在三色分区之上。

// 当前值弧
final ratio = (level / 0.2).clamp(0.0, 1.0);
final color = level <= 0.08 ? const Color(0xFF10B981)
    : level <= 0.11 ? const Color(0xFFF59E0B)
    : const Color(0xFFEF4444);
canvas.drawArc(
  Rect.fromCircle(center: Offset(cx, cy), radius: r),
  startAngle, ratio * sweepAngle, false,
  Paint()..color = color..style = PaintingStyle.stroke
    ..strokeWidth = 16..strokeCap = StrokeCap.round);

@override
bool shouldRepaint(_FormaldehydeGaugePainter old) => old.level != level;

当前值弧从仪表盘起点开始，扫过 ratio * sweepAngle 的角度，其颜色根据浓度落在哪个区间（绿/黄/红）动态决定，与背景三色分区呼应，让用户一眼就能看出"指针停在了哪个颜色区域"。最值得关注的是 shouldRepaint 的实现：它返回 old.level != level，意味着只有当浓度值真正发生变化时才重绘仪表盘。这是一个比"永远返回 false"或"永远返回 true"都更精细的优化——前者无法响应数据更新，后者会造成无谓重绘，而 old.level != level 恰好做到了"数据变才重绘、数据不变就复用"。在真实的甲醛监测场景里，传感器数据会持续更新，这个精确的重绘判断能确保仪表盘既能及时反映最新浓度，又不会因父组件的无关重建而浪费 GPU 资源。这种精细的重绘控制在鸿蒙设备上同样有效，对续航敏感的移动设备尤其重要。三部分代码合在一起，构成了一个数据准确、视觉专业、性能优化到位的除甲醛监测页面，其健康判断、Canvas 仪表盘、精确重绘都不依赖任何平台特性，因此能在 HarmonyOS 7.0 上零改动复用。

心得

把这个除甲醛监测页面落地到 HarmonyOS 7.0，让我对 Flutter 自绘能力在"专业数据可视化"上的跨端价值有了切身体会。最让我信服的是仪表盘绘制的精确一致。这个半圆仪表盘涉及多段圆弧的精确角度计算、三色分区的边界、当前值弧的比例延伸，任何一点角度偏差都会让用户对甲醛浓度水平产生误判——这对一个健康监测功能来说是绝不能容忍的。而 Flutter 给出的答案是确定的：因为所有 drawArc 指令最终都交给 Skia 引擎处理，鸿蒙只提供 GPU 画布，仪表盘在鸿蒙上的每一段圆弧、每一个角度都与手机端逐像素一致。这种绘制层面的确定性，让我可以放心地把健康判断这样严肃的功能交给 Flutter 跨端实现，而不必担心某个平台上的仪表盘"画歪了"误导用户。第二点体会是关于 shouldRepaint 的精细化。这次我没有像静态图表那样简单地返回 false，而是返回 old.level != level，让仪表盘"数据变才重绘"。这个细节让我意识到，自绘组件的性能优化是有层次的——静态图形返回 false 即可，而像甲醛浓度这样会持续更新的动态数据，则需要精确比较新旧数据来决定是否重绘。这种精确控制在持续接收传感器数据的真实场景下尤其重要，它直接关系到设备的功耗和发热，在鸿蒙移动设备上是实打实的体验差异。第三点体会触及鸿蒙的独特机遇。这个页面目前用的是硬编码的浓度值，但真实的甲醛监测必然要对接硬件传感器——而这恰恰是 HarmonyOS 分布式能力大显身手的场景。通过 Platform Channel 的 EventChannel，可以让鸿蒙原生侧持续读取甲醛检测仪的硬件数据并以数据流的形式推送给 Flutter 层，仪表盘随之实时更新；借助鸿蒙的分布式软总线，甚至可以读取另一个房间里检测仪的数据。这让我意识到，Flutter × HarmonyOS 的组合在 IoT 与环境监测领域有着独特的想象空间，而连接二者的正是 Platform Channel。第四点是工程现实的思考。这个页面的 UI 与判断逻辑是纯 Dart，可零适配复用，但对接硬件传感器、超标系统报警、数据本地存储这些功能都涉及含原生代码的能力，需要确认鸿蒙适配状态或编写 ohos 平台实现。这再次印证了那条规律：鸿蒙 Flutter 的真实工时集中在含原生代码与原生能力的对接上，而 UI 与计算几乎是零成本跨端的。

总结

通过除甲醛监测页面在 HarmonyOS 7.0 上的实践，我们看到了 Flutter 跨端方案在"专业数据可视化与健康监测"上的硬核价值。架构上，Framework、Engine、Embedder 三层在鸿蒙平台协同运转，Skia 自绘引擎保证了三色分区仪表盘、当前值弧的圆弧角度与配色在所有设备上的像素级精确一致，AOT 编译保证了绘制计算的高效，shouldRepaint 的精确判断保证了动态数据更新下的性能与续航，FlutterAbility 承载了与鸿蒙系统的交互，而 EventChannel 更为对接甲醛传感器硬件数据流预留了通道。代码上，页面通过健康评级的派生判断、drawArc 加记录元组的三色仪表盘绘制、以及基于数据比较的精确重绘，把严肃的甲醛健康监测干净地映射成了专业准确的可视化界面，整份 Dart 代码无需修改即可在鸿蒙运行，充分印证了高复用率优势。对于涉及健康判断、数据可视化的环境监测类应用，Flutter 的绘制一致性与性能控制几乎是决定性的技术优势。

与此同时，这次实践也让我们看清了跨端的边界与机遇。UI 与纯 Dart 判断逻辑的复用几乎是免费的，但当页面要对接甲醛传感器硬件、实现超标系统报警、数据持久化等真实功能时，工程成本就集中到了含原生代码的能力对接与 Platform Channel 设计上——而这恰恰也是借助鸿蒙分布式特性拓展 IoT 能力的机遇所在。一个今天能零适配运行的监测页面，当它要承载真实传感器数据流与跨设备读取时，就必须严肃对待原生能力适配与分布式接入。因此，对准备进入鸿蒙生态的 Flutter 团队，明智的策略是把 UI 与自绘的复用当作可立即兑现的收益快速落地，把硬件对接与分布式能力接入当作核心工作前置规划，并始终以 HarmonyOS 跨平台 SIG 维护的定制版 Flutter SDK 作为一切工作的起点。唯有如此，才能既享受一次开发、多端部署的红利，又充分发挥鸿蒙分布式特性在环境监测领域的独特优势，让除甲醛监测这样守护家人健康的功能真正准确、实时、可靠地运行在每一个家庭的每一块屏幕上。
