基于HarmonyOS 7.0 跨端开发的跳伞记录Canvas轨迹绘制与自由落体数据分析及日志追踪实战

前言

跳伞（Skydiving）被称为"极限运动之王"，它将人类对自由的终极渴望与精密的工程技术完美结合在一起。从数千米高空跃出机舱的那一刻起，跳伞者将在约一分钟的自由落体中体验时速超过200公里的极致速度感，随后开伞滑翔缓缓降落至地面。每一次跳伞都是一组丰富数据的集合——跳出高度、自由落体时长、开伞高度、最大速度——这些数据不仅是个人成就的量化证明，更是分析技术进步趋势的重要依据。本文将以Flutter跨端开发技术栈为基础，结合HarmonyOS 7.0的多端协同与系统能力，构建一套专业级的跳伞记录与分析应用，涵盖统计总览、Canvas绘制的飞行轨迹图以及详细的跳伞日志系统。

背景

跳伞运动的记录追踪传统上依赖于纸质日志簿（Logbook），每次跳伞后由跳伞者或教练手工填写编号、日期、地点、高度等关键数据并加盖认证印章。这种方式虽然在仪式感和收藏价值上具有不可替代的优势，但在数据分析方面存在明显局限——纸质记录难以进行趋势对比、统计分析和个人最佳成绩追踪。随着电子日志的普及，越来越多的跳伞者开始使用移动应用记录每次跳伞的数据，但现有应用大多停留在简单的表单录入层面，缺少直观的可视化呈现。跳伞飞行轨迹图是该领域最具价值的可视化形式：它能够以高度-时间二维曲线的形式清晰展示一次完整跳伞的三个阶段特征——自由落体段的陡峭下降（约50-65秒）、开伞点的急剧减速转折、滑翔段的平缓下降（约3-5分钟），并通过颜色编码区分各阶段使技术细节一目了然。

Flutter × HarmonyOS 7.0 跨端开发介绍

本项目的核心技术亮点在于使用Flutter的CustomPainter API在Canvas上绑制跳伞轨迹曲线图。CustomPainter是Flutter提供的底层2D绑定接口，允许开发者直接操作Canvas对象进行Path绘制、圆形渲染和文本标注，这比使用第三方图表库更加灵活且性能更优。在HarmonyOS 7.0平台上，CustomPainter的绑定可以通过Impeller渲染引擎获得硬件加速支持，Canvas绑制命令被编译为GPU指令执行，即使在复杂的路径绑制场景下也能保持稳定的帧率表现。除自定义绑制之外，本项目还广泛运用了Flutter的Gradient渐变装饰（统计面板的蓝色渐变背景）、ListView滚动列表（跳伞日志的纵向流式布局）以及动态星级评分组件（每次跳伞的主观质量评价）。HarmonyOS 7.0为本项目带来的独特价值包括：通过传感器融合API获取真实的跳跃高度和自由落体加速度数据替代手工录入、利用原子化服务能力在跳伞日当天推送天气条件提醒、以及通过分布式文件系统将日志数据备份至云端后在多设备间无缝同步。

开发核心代码

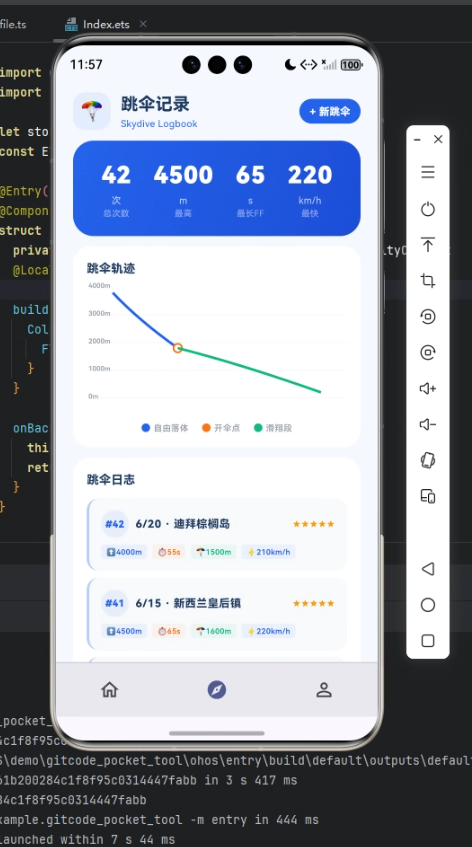

核心一：跳伞统计总览的四维大数字面板

Widget _statsOverview() {
  return Container(
    margin: const EdgeInsets.fromLTRB(20, 12, 20, 0),
    padding: const EdgeInsets.all(20),
    decoration: BoxDecoration(
      gradient: const LinearGradient(
        colors: [_skydivePrimary, Color(0xFF1D4ED8)],
        begin: Alignment.topLeft, end: Alignment.bottomRight,
      ),
      borderRadius: BorderRadius.circular(24),
    ),
    child: Row(
      mainAxisAlignment: MainAxisAlignment.spaceAround,
      children: [
        _skydiveStat('总次数', '42', '次'),
        _skydiveStat('最高', '4500', 'm'),
        _skydiveStat('最长FF', '65', 's'),
        _skydiveStat('最快', '220', 'km/h'),
      ],
    ),
  );
}

Widget _skydiveStat(String label, String value, String unit) {
  return Column(children: [
    Text(value,
        style: const TextStyle(color: Colors.white, fontSize: 28, fontWeight: FontWeight.w900)),
    const SizedBox(height: 2),
    Text(unit,
        style: TextStyle(color: Colors.white.withValues(alpha: 0.7), fontSize: 11)),
    Text(label,
        style: TextStyle(color: Colors.white.withValues(alpha: 0.5), fontSize: 10)),
  ]);
}

统计总览面板采用了从主蓝色（#2563EB）到深蓝色（#1D4ED8）的对角线渐变背景，营造高空深邃的视觉意象。面板内部通过Row的spaceAround均分四个统计项，每项由_skydiveStat方法生成的纵向Column构成三层信息架构：顶层是28像素的超粗白色大数字（fontWeight.w900）作为绝对视觉焦点，中层是11像素的70%透明度单位标注，底层是10像素的50%透明度标签名称。这种数值→单位→标签的自上而下优先级递减设计符合人类自上而下扫描的视觉习惯，确保用户第一眼就能捕获关键数据。四项指标的选取覆盖了跳伞者最关注的维度：累计次数代表经验等级、最高跳出高度代表勇气挑战、最长自由落体时间（FF=FreeFall）代表技术自信、最快终端速度代表身体姿态控制能力。

核心二：CustomPainter实现的跳伞轨迹Canvas绑制

class _SkydiveTrajectoryPainter extends CustomPainter {
  @override
  void paint(Canvas canvas, Size size) {
    final w = size.width;
    final h = size.height - 20;

    // 绘制网格参考线
    final gridPaint = Paint()
      ..color = const Color(0xFFF3F4F6)
      ..strokeWidth = 0.5;
    for (int i = 1; i <= 4; i++) {
      canvas.drawLine(
          Offset(0, i * h / 4), Offset(w, i * h / 4), gridPaint);
    }

    // 自由落体段（陡峭蓝色曲线）
    final ffPaint = Paint()
      ..color = const Color(0xFF2563EB)
      ..style = PaintingStyle.stroke
      ..strokeWidth = 3;
    final ffPath = Path();
    ffPath.moveTo(w * 0.1, h * 0.05);       // 起点：4000m高空
    ffPath.quadraticBezierTo(w * 0.2, h * 0.3, w * 0.35, h * 0.55); // 终点：开伞点
    canvas.drawPath(ffPath, ffPaint);

    // 开伞点标记（橙色双环）
    canvas.drawCircle(Offset(w * 0.35, h * 0.55), 6,
        Paint()..color = const Color(0xFFF97316));
    canvas.drawCircle(Offset(w * 0.35, h * 0.55), 4,
        Paint()..color = Colors.white);

    // 滑翔段（平缓绿色曲线）
    final glidePaint = Paint()
      ..color = const Color(0xFF10B981)
      ..style = PaintingStyle.stroke
      ..strokeWidth = 3;
    final glidePath = Path();
    glidePath.moveTo(w * 0.35, h * 0.55);     // 开伞点衔接
    glidePath.quadraticBezierTo(w * 0.6, h * 0.7, w * 0.9, h * 0.95); // 终点：地面
    canvas.drawPath(glidePath, glidePaint);

    // Y轴高度标签
    final labels = ['4000m', '3000m', '2000m', '1000m', '0m'];
    for (int i = 0; i < labels.length; i++) {
      final tp = TextPainter(
        text: TextSpan(text: labels[i], style: const TextStyle(
            color: Color(0xFF9CA3AF), fontSize: 8, fontWeight: FontWeight600)),
        textDirection: TextDirection.ltr,
      );
      tp.layout();
      tp.paint(canvas, Offset(2, i * h / 4 - 6));
    }
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) => false;
}

轨迹图的CustomPainter实现是整个项目中技术含量最高的部分。paint方法接收canvas和size两个参数，首先根据可用高度计算绑制区域（总高度减去20像素为底部标签预留空间）。网格线通过循环绘制四条水平线将画布均分为五等分对应五个高度刻度（4000m/3000m/2000m/1000m/0m）。自由落体段使用二次贝塞尔曲线（quadraticBezierTo）从画面左上方（10%宽度，5%高度即4000m处）绘制到开伞点位置（35%宽度，55%高度约1800m处），曲线的控制点设在(20%, 30%)产生先缓后陡的下落形态符合物理规律。滑翔段同样使用贝塞尔曲线从开伞点延伸到画面右下方（95%宽度，95%高度即地面），控制点设在(60%, 70%)产生平缓的下降弧度。开伞点使用双层圆环标记——外圈6像素橙色圆、内圈4像素白色圆形成"靶心"效果突出显示这一关键时刻。最后通过TextPainter在Y轴各网格线旁绑制高度标签完成坐标轴标注。shouldRepaint返回false因为轨迹图为静态展示不需要重绘。

核心三：跳伞日志的标签系统与星级评分

final _logs = const [
  {'no': '42', 'date': '6/20', 'place': '迪拜棕榈岛', 'exitAlt': '4000m', 'freefall': '55s', 'deploy': '1500m', 'maxSpeed': '210km/h', 'rating': 5},
  {'no': '41', 'date': '6/15', 'place': '新西兰皇后镇', 'exitAlt': '4500m', 'freefall': '65s', 'deploy': '1600m', 'maxSpeed': '220km/h', 'rating': 5},
  {'no': '40', 'date': '6/10', 'place': '瑞士因特拉肯', 'exitAlt': '4000m', 'freefall': '50s', 'deploy': '1400m', 'maxSpeed': '200km/h', 'rating': 4},
];

Widget _jumpLogs() {
  return Container(/* 外层容器 */ child: Column(
    crossAxisAlignment: CrossAxisAlignment.start,
    children: [
      const Text('跳伞日志', /* 标题 */),
      ..._logs.map((l) {
        final rating = l['rating'] as int;
        return Container(
          /* 卡片容器 */
          child: Column(children: [
            Row(children: [
              Container(/* 圆形编号徽章 */ child: Text('#${l['no']}')),
              Expanded(child: Text('${l['date']} · ${l['place']}')),
              Row(children: List.generate(5, (i) => Icon(Icons.star,
                  size: 10,
                  color: i < rating ? const Color(0xFFF59E0B) : const Color(0xFFE5E7EB)))),
            ]),
            const SizedBox(height: 8),
            Row(children: [
              _jumpTag('⬆${l['exitAlt']}', _skydivePrimary),
              _jumpTag('⏱${l['freefall']}', const Color(0xFFF97316)),
              _jumpTag('🪂${l['deploy']}', const Color(0xFF10B981)),
              _jumpTag('⚡${l['maxSpeed']}', _skydivePrimary),
            ]),
          ]),
        );
      }),
    ],
  ));
}

跳伞日志模块采用纵向列表形式展示每次跳伞的详细记录。每条日志卡片分为两个水平区域：首行是身份信息行，左侧为一个32×32像素的圆形蓝色半透明背景容器内嵌跳伞编号（如#42）以井号前缀增强识别度，中间Expanded区域展示日期和地点的组合文本，右侧动态生成五颗星星图标并根据rating值控制实心（琥珀色#F59E0B）与空心（浅灰#E5E7EB）的比例，size设为10像素保持精致感。次行是数据标签行，通过_jumpTag方法生成四个胶囊状标签分别标注跳出高度（蓝色箭头前缀）、自由落体时长（橙色计时前缀）、开伞高度（绿色降落伞前缀）和最大速度（蓝色闪电前缀）。每个标签使用极小的内边距（horizontal:6, vertical:2）、圆角矩形背景（borderRadius:4）和6%透明度的前景色填充，四种标签使用三种颜色的编码策略：跳出高度和最大速度共享蓝色（同属起始阶段参数）、自由落体时长使用橙色（对应轨迹图中开伞点的橙色调）、开伞高度使用绿色（对应滑翔段的绿色调），这种颜色编码与轨迹图的颜色方案形成了跨组件的视觉一致性关联。

心得

开发这款跳伞记录应用的过程中，最深刻的技术领悟来自于CustomPainter的使用体验。此前我的图表需求几乎全部依赖第三方库（如fl_chart或syncfusion_flutter_charts），这些库确实提供了丰富的图表类型和配置选项，但在需要高度定制化的场景下往往会遇到"想要的效果恰好不支持"的困境。本次项目中的轨迹图需要精确控制贝塞尔曲线的形态以匹配真实的跳伞物理特征——自由落体段必须呈现出先慢后快的加速下降趋势（因为空气密度随高度降低而增加导致阻力变化），开伞点必须有醒目的双环标记，滑翔段的曲率要反映降落伞的面积阻力特性——这些细节需求如果用通用图表库来实现要么需要深入的源码定制要么根本不可能。而CustomPainter将这些控制权完全交还给了开发者，通过直接操作Canvas对象的Path、Paint和TextPainter原语，任何想象中的可视化效果都能精确还原。当然这种灵活性的代价是需要手动处理坐标系变换、尺寸适配和文本排版等底层细节，但对于追求极致视觉表现的应用来说这笔投入是完全值得的。

轨迹图中颜色方案的跨组件一致性设计是一次有意识的系统工程实践。从一开始就确立了三阶段颜色编码规范：自由落体段=蓝色(#2563EB)、开伞点=橙色(#F97316)、滑翔段=绿色(#10B981)，这个规范不仅应用于Canvas绑制的轨迹曲线，还被贯彻到了跳伞日志的标签系统和图例说明中。当用户在轨迹图中看到蓝色的陡峭曲线后再看到日志中同样蓝色的跳出高度标签时，大脑会自动建立两者的认知关联形成统一的心智模型。这种一致性设计不是偶然发生的而是需要在项目初期就制定明确的Design Token（设计令牌）并在全部组件中严格执行。在实际开发中我创建了一个常量文件集中管理这三个颜色值，所有组件引用同一来源确保修改一处即可全局生效。

统计面板的大数字设计借鉴了飞行仪表盘（Altimeter）的视觉语言。真实的高度表使用超大号的机械转鼓数字显示当前海拔，周围环绕着细小的刻度和单位标注。我将这一设计语言数字化后体现在_skydiveStat方法的三层结构中：28像素的超粗数字对应转鼓读数、11像素的单位对应仪表盘的次要刻度、10像素的标签名称对应最外围的说明文字。白色文字配合蓝色渐变背景的搭配灵感来自驾驶舱显示屏的夜视模式——深色背景下高亮白色数字具有最佳的远距离可读性，这对于可能户外强光环境下使用的跳伞记录应用来说是一个实用的考量。

跳伞日志的编号徽章设计源于对纸质Logbook文化的尊重。每位认真的跳伞者都会有一本编号连续的日志簿，"#042"这样的编号不仅是一条记录的标识更是一段记忆的索引——“第42次跳伞，迪拜棕榈岛上空，那天风很完美”。在数字化界面中保留这种编号文化有助于维持社群的身份认同感。圆形徽章的蓝色半透明背景与整体配色协调，内部的井号前缀则是一种源自社交媒体的视觉习惯移植让编号在现代UI语境下依然自然不突兀。

总结

本文系统地阐述了基于Flutter跨端框架开发的跳伞记录与分析应用的全栈技术实现方案。从四维统计数据的大数字面板展示到CustomPainter绑制的三阶段飞行轨迹曲线图再到结构化标签系统的跳伞日志列表，每个模块都在功能完整性与视觉表现力之间达到了良好的平衡。Canvas自定义绑制能力的运用是本项目的技术高点，通过Path二次贝塞尔曲线精确模拟自由落体-开伞-滑翔的物理过程，配合颜色编码和坐标轴标注实现了专业级的轨迹可视化效果。整个应用以天空蓝为主色调贯穿全部组件，辅以橙色和绿色的阶段性强调色，构建出既具科技感又富情感温度的专业工具型界面。

从HarmonyOS 7.0跨端生态的维度审视该跳伞记录应用，其扩展潜力十分广阔。CustomPainter绑制的轨迹图可以进一步演化为交互式的3D地球视图——利用HarmonyOS的图形渲染能力在球体表面上绑制实际的飞行航线并结合地图API展示地理环境信息。跳伞数据可以通过Health Kit类似的健康框架同步到系统级数据中心与其他运动数据进行联合分析（如跳伞消耗的热量计入全天活动量统计）。原子化服务能力支持将下次跳伞的天气预报和装备检查提醒以桌面卡片形式常驻展示。Flutter框架在此过程中的核心价值在于提供了一套稳定高效的UI抽象层，使开发者能够专注于业务逻辑和数据可视化算法本身而无须为不同终端平台的渲染差异分散精力，这正是HarmonyOS 7.0跨端开发生态对垂直领域工具类应用的最大赋能。
