PCB电子元器件目标检测数据集：23类别 | 目标检测

源码数据分享

通过网盘分享的文件：PCB 电子元器件检测数据集 链接: https://pan.baidu.com/s/1_VbgAHpYr37l6WlMDu8OQQ?pwd=2c7u 提取码: 2c7u

一、电子制造质检的困境与AI破局

在现代电子制造产业链中，PCB（Printed Circuit Board，印刷电路板）作为所有电子产品的核心载体，其质量直接决定了终端产品的性能、可靠性和使用寿命。从智能手机到工业控制器，从医疗设备到汽车电子，每一块PCB板上密布着数十甚至数百个电子元器件，任何一个元器件的缺失、错位或损坏都可能导致整板功能异常，进而造成产品故障甚至安全事故。

传统的PCB检测方式主要依赖人工目检（Manual Visual Inspection, MVI）或自动光学检测（Automated Optical Inspection, AOI）。人工目检存在显而易见的局限性：

效率低下：一块高密度PCB板可能包含数百个元器件，人工逐一检查需要数分钟甚至更长时间，完全无法匹配现代化产线的高速节拍。

准确率瓶颈：人眼在长时间高强度的检测工作中容易出现疲劳，导致检测准确率随工作时间延长而下降。特别是在夜间或长时间连续作业后，漏检率显著上升。

主观性强：不同检测人员对同一缺陷的判断可能存在差异，缺乏统一的检测标准。

培训成本高：培养一名熟练的PCB检测人员需要数月甚至更长时间，且人员流动性大。

而传统的AOI设备虽然实现了自动化，但其基于规则匹配的检测方式在面对外观变化多样的元器件时，往往面临"过杀率"（误判率）偏高的问题。大量的误报需要人工二次确认，反而增加了工作量。

基于深度学习的目标检测方案为PCB质检提供了全新的技术路径。通过对大量PCB图像进行训练，检测模型可以学习到各类元器件的外观特征和分布规律，实现自动识别、精确定位和异常判定。与传统方法相比，深度学习方法的核心优势在于：特征学习能力强、泛化能力好、可扩展性高、持续优化空间大。

而要训练出高精度的PCB元器件检测模型，高质量的数据集是不可或缺的基础。本文将全面解读的"23类PCB电子元器件检测数据集"，正是为解决这一核心需求而构建的专业数据资源。

二、PCB元器件检测的技术挑战

2.1 小目标密集分布

PCB板上的元器件通常尺寸较小（尤其是贴片元器件），且密集排列。在摄像头拍摄的整板图像中，单个元器件可能只占据很小的像素区域，而且相邻元器件之间间距极小，容易发生检测框重叠和目标混淆。

小目标密集分布带来的核心挑战包括：

• 特征信息少：小目标的像素覆盖有限，可用于特征提取的信息不足
• 定位精度要求高：小目标对边界框偏移的容忍度低
• 漏检风险高：密集排列中容易遗漏个别目标
• 重复检测：相邻目标可能导致检测框重叠

2.2 类别外观相似

PCB板上的部分元器件外观极为相似，仅凭外观特征很难区分。例如：

• 不同阻值的贴片电阻外观几乎完全一致（黑色矩形小方块）
• 不同容值的贴片电容也可能外观相似
• 同类元器件的不同封装尺寸差异细微

这种高类间相似性对模型的细粒度区分能力提出了极高要求。

2.3 背景复杂干扰

PCB板的背景并非简单的纯色平面，而是包含大量的焊盘、走线、过孔、丝印等结构。这些背景元素与元器件在视觉上可能产生混淆，增加误检风险。特别是：

• 焊盘的金属光泽与某些元器件表面相似
• 走线和丝印的规则排列可能与元器件混淆
• 过孔的圆形结构与某些圆柱形元器件外观相似

2.4 光照与拍摄条件影响

工业相机在拍摄PCB板时，光照条件对图像质量影响显著：

• 金属焊盘的镜面反射可能导致高光区域
• 不同角度的光照可能产生阴影
• 光照不均匀可能导致图像局部过亮或过暗

三、数据集全面解读

3.1 核心参数

本数据集专为PCB电子元器件检测任务设计，核心参数如下：

• 数据规模：约1600张高质量图像
• 标注类型：目标检测（Bounding Box）
• 标注格式：YOLO标准格式
• 类别数量：23类
• 数据划分：训练集 / 验证集 / 测试集

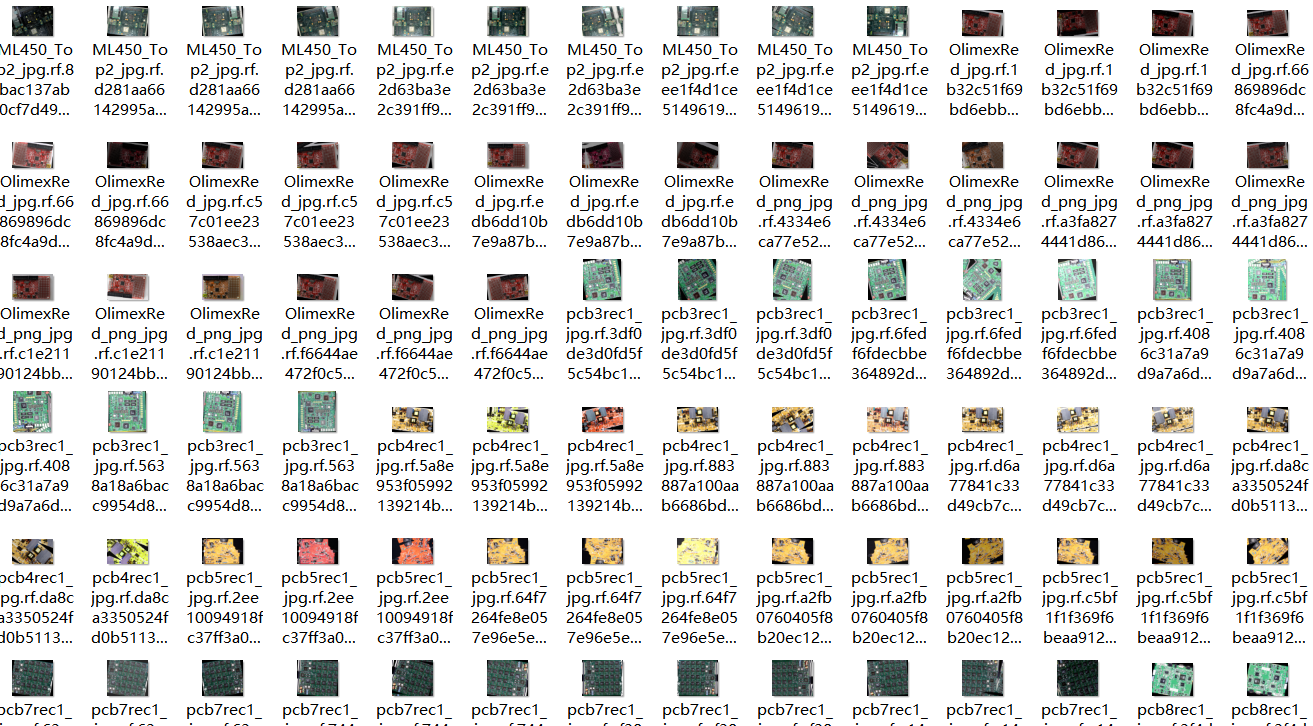

3.2 目录结构

train/images   # 训练集
valid/images   # 验证集
test/images    # 测试集

图像与标签文件一一对应，标签文件为 .txt 格式，可直接用于模型训练。

3.3 23类元器件类别体系

数据集共包含23类电子元器件，覆盖常见PCB核心组件：

被动元件类：

有源器件类：

连接器件类：

功能器件类：

辅助类别：

类别设计贴合实际工业场景，能够满足多样化检测需求。

四、数据特性分析

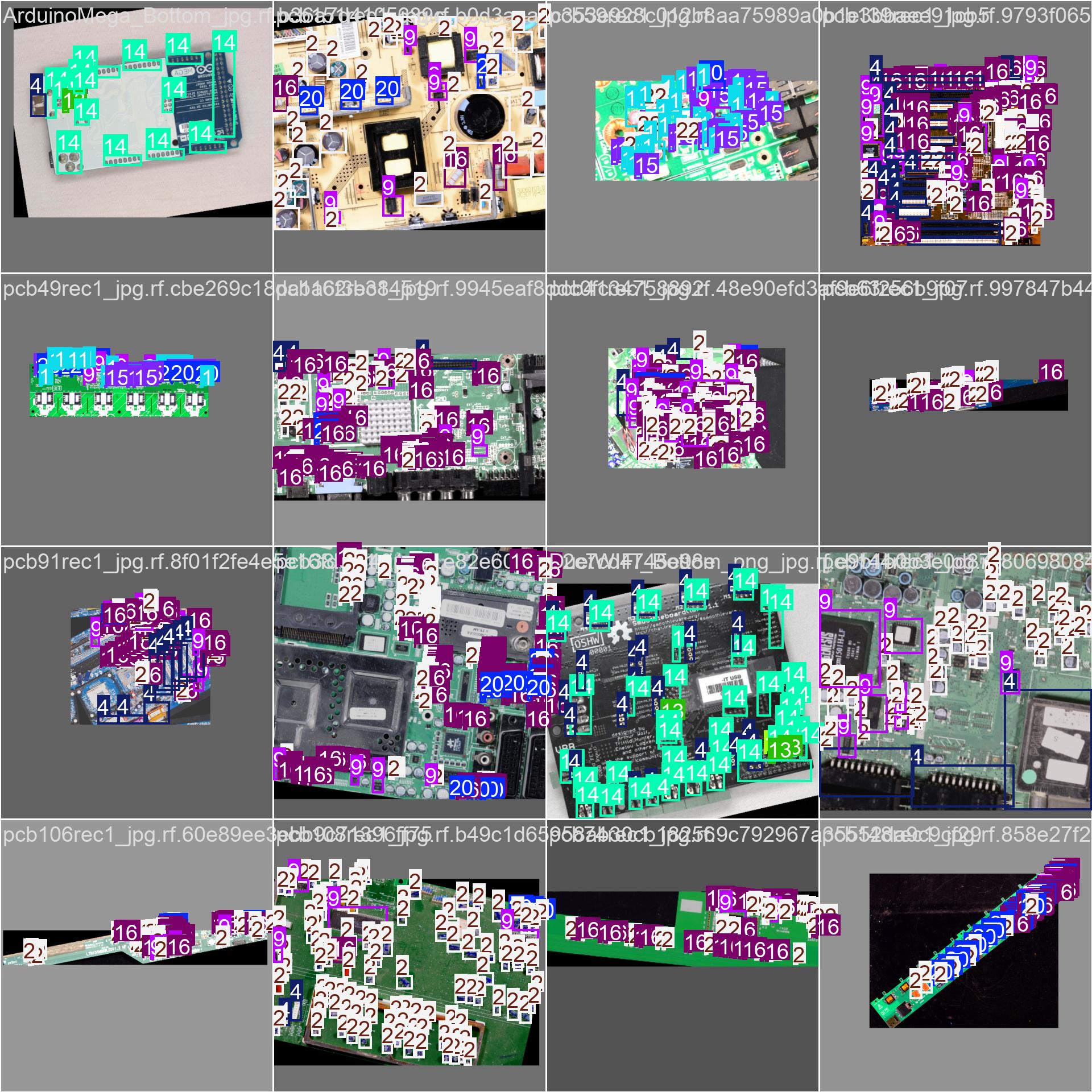

4.1 真实工业场景

数据来源于真实PCB板图像，保留了完整的工业环境特征：

• 元器件真实纹理和颜色
• 焊接细节（焊点形态、锡量差异）
• 电路背景干扰（走线、丝印、过孔）

这些真实特征的保留，使得在该数据集上训练的模型能够更好地适应实际产线环境。

4.2 小目标密集分布特性

PCB元器件的典型空间分布特征：

• 单板元器件数量多（数十至数百个）
• 元器件间距小（部分间距不足1mm）
• 尺寸跨度大（从0201封装到大型连接器）

这种分布特征对检测模型的密集目标检测能力和多尺度适应能力提出了双重考验。

4.3 类别相似性挑战

23类元器件中，部分类别外观高度相似：

• 电阻与磁珠：同为黑色小方块，仅凭外观难以区分
• 不同容值电容：外观可能完全相同
• 不同型号芯片：封装相同但功能不同

这意味着模型需要学习到极其细微的区分特征，或依赖上下文信息（如位置、周围元器件布局）进行判断。

4.4 标注质量保障

标注采用YOLO标准格式：

class_id x_center y_center width height

示例：

3 0.45 0.60 0.10 0.15
12 0.30 0.40 0.08 0.12

标注特点：

• 边界框贴合元器件轮廓
• 类别标注准确
• 无明显漏标或错标
• 高质量标注有助于提升模型精度

五、YOLOv8训练实战

5.1 数据配置文件

path: /dataset/path
train: train/images
val: valid/images

names:
  0: resistor
  1: capacitor
  2: inductor
  3: electrolytic_capacitor
  4: ferrite_bead
  5: chip
  6: transistor
  7: diode
  8: connector
  9: pin
  10: pad
  11: LED
  12: switch
  13: button
  14: test_point
  15: jumper
  16: crystal
  17: relay
  18: transformer
  19: fuse
  20: battery_holder
  21: heat_sink
  22: unknown

5.2 训练命令

yolo detect train \
  data=data.yaml \
  model=yolov8n.pt \
  epochs=150 \
  imgsz=640 \
  batch=16

5.3 参数建议

5.4 训练策略建议

Mosaic数据增强：对密集小目标特别有效，增加每张训练图像中的目标数量。

高分辨率输入：建议使用768或更高分辨率，保留小目标细节信息。

多尺度训练：PCB元器件尺度差异大，多尺度训练有助于提升尺度适应性。

学习率策略：使用余弦退火或阶梯衰减，配合预热训练，确保训练稳定收敛。

六、进阶优化方案

6.1 小目标检测专项优化

提高分辨率：将输入尺寸从640提升至768或1024，显著改善小目标检测效果。实验表明，分辨率提升对小目标mAP的提升可达5%~10%。

高分辨率特征图检测头：在更大特征图上增加检测头，专门用于小目标检测。

注意力机制：引入CBAM、ECA等轻量级注意力模块，增强模型对关键区域的关注。

6.2 类别混淆问题处理

增加样本多样性：对相似类别（如电阻与磁珠）增加更多的训练样本和数据增强。

使用更深模型：YOLOv8m或YOLOv8l具有更强的特征提取能力，有助于区分相似类别。

上下文信息利用：利用元器件在PCB板上的空间分布规律辅助判断，如某类元器件通常出现在特定区域。

6.3 密集目标问题优化

NMS参数调优：适当降低NMS的IoU阈值，避免相邻目标被过度抑制。

使用更强模型：YOLOv8s相比YOLOv8n在密集检测场景下表现更好。

后处理优化：引入软NMS或矩阵NMS等改进方案，在保持去重效果的同时减少对密集目标的误抑制。

6.4 部署优化

ONNX导出：支持跨平台部署和推理优化

TensorRT加速：在NVIDIA GPU上实现高效推理

模型量化：FP16或INT8量化，减少模型体积和推理延迟

多实例推理：利用多流并行推理提升吞吐量

七、应用场景深度拓展

7.1 PCB智能质检

这是该数据集最直接的应用场景：

• 元器件检测与分类
• 缺失检测（板上应该有但未安装的元器件）
• 错位识别（安装位置偏移的元器件）
• 极性检测（方向安装错误的元器件）

7.2 工业自动化检测

将检测模型集成到产线视觉检测系统中：

• 高速在线检测，匹配产线节拍
• 自动检测与异常标记
• 检测结果自动记录和统计
• 与MES系统对接，实现质量追溯

7.3 小目标检测研究

该数据集是研究密集小目标检测的理想平台：

• 特征金字塔优化
• 注意力机制设计
• 小目标专用检测头
• 密集目标去重策略

7.4 教学与项目实践

• 目标检测课程实验
• 毕业设计
• 工业AI项目开发
• 视觉检测系统综合实践

八、可扩展方向展望

8.1 缺陷检测扩展

在元器件检测基础上，可以进一步扩展到缺陷检测：

• 虚焊检测（焊点质量异常）
• 桥接检测（相邻焊点短路）
• 立碑检测（元器件竖起）
• 缺件检测（目标位置无元器件）

8.2 分割任务引入

从边界框检测扩展到像素级分割：

• 元器件精确轮廓提取
• 焊点形态分析
• 引脚状态评估

8.3 OCR集成

结合光学字符识别（OCR）技术：

• 芯片丝印字符读取
• 元器件标识识别
• 批号追溯信息提取

8.4 多视角融合

结合多角度拍摄和3D重建：

• 元器件立体检测
• 高度信息提取
• 焊点3D形态分析

九、总结

从工程实践的角度来看，该23类PCB电子元器件检测数据集具有以下突出特点：

类别丰富，贴合工业需求：23类元器件覆盖了PCB板上常见的各类组件，类别设计直接面向实际检测需求。

数据真实，泛化能力强：数据来源于真实PCB板图像，保留了完整的工业环境特征，训练出的模型具有更强的实际部署能力。

标注规范，可直接训练：YOLO标准格式的标注，兼容主流检测框架，降低了使用门槛。

适合挑战性任务研究：小目标密集检测、多类别细粒度识别等前沿研究课题，都可以在该数据集上深入探索。

在PCB视觉检测领域，该数据集具有较高实用价值。在实际应用中，建议结合具体生产需求进行数据扩展与模型优化，以进一步提升检测精度与系统稳定性，推动PCB检测向自动化、智能化方向发展。
