指标日志链路三位一体：华为云 AOM/APM 全链路监控实战

💡 摘要: 本系列第 5 篇！基于 CCE 上运行的 Java 微服务，深入配置华为云 AOM 监控大盘、APM 调用链追踪、LTS 日志采集、自定义告警规则，构建"指标+日志+链路"三位一体的可观测性体系。涵盖 APM Agent 接入、JVM 监控看板、业务埋点、智能告警配置、真实故障排查案例，附 8 个实用监控模板和 3 个踩坑实录。

🎯 为什么需要全链路监控？

云原生实战系列回顾

应用上线 ≠ 万事大吉。没有监控的应用就像蒙眼开车，第4篇部署的应用上线后，你需要知道：

• 接口响应慢了？是 SQL 慢查还是网络抖动？
• 内存泄漏了？哪个类加载器在作祟？
• 业务异常飙升？是代码 Bug 还是依赖故障？

华为云可观测性三件套

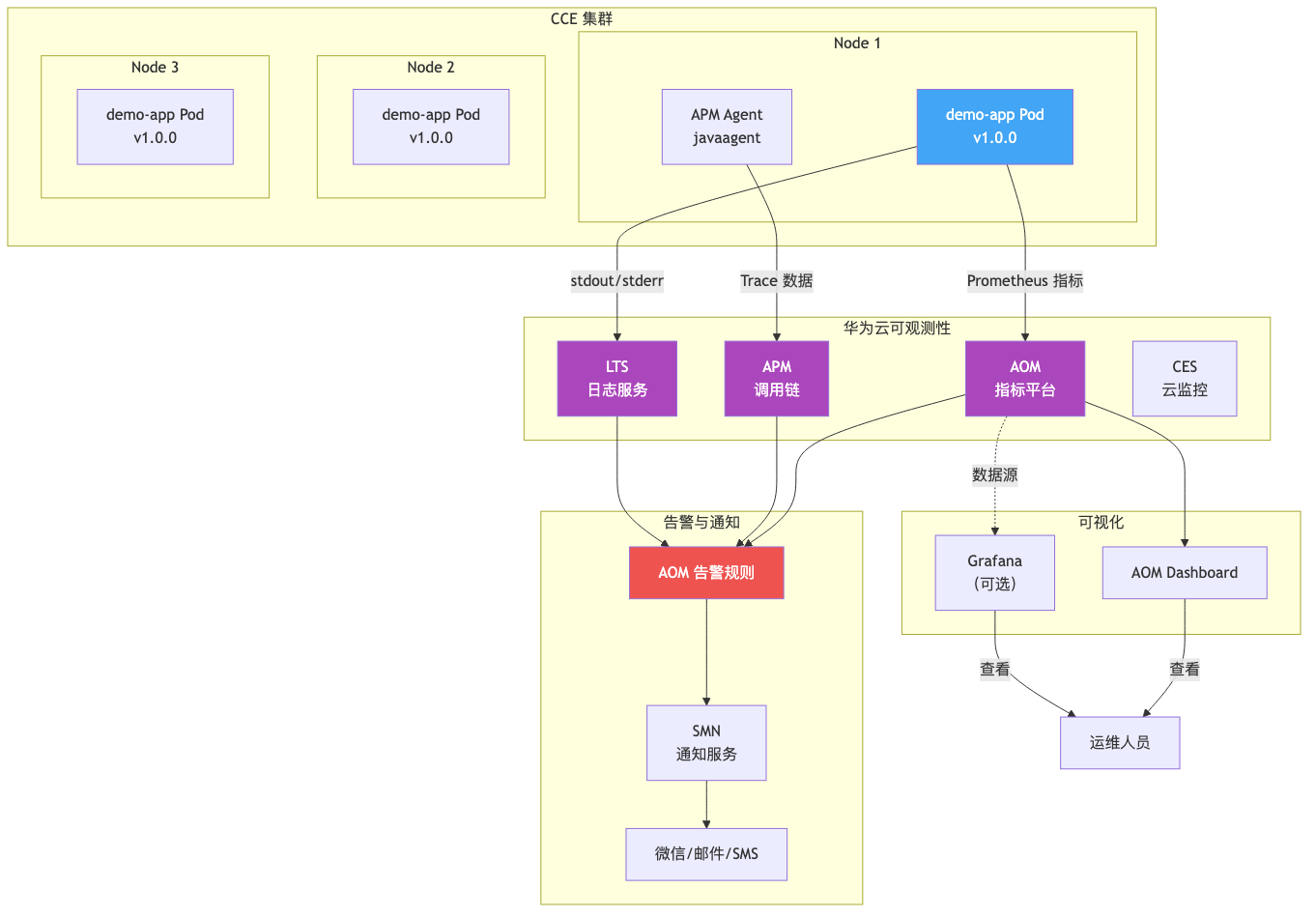

🏗️ 架构设计：AOM/APM/LTS 集成架构

📊 第一步：AOM 指标监控（基础层）

1.1 AOM 是什么？

AOM（Application Operations Management） 是华为云的一站式监控平台，免费提供 CCE 集群的基础监控：

• ✅ 自动接入：CCE 集群创建后自动对接 AOM，零配置
• ✅ 开箱即用：提供 30+ 预置监控大盘
• ✅ 多维度：集群、节点、Pod、容器、应用的逐层下钻

1.2 查看预置监控大盘

# 方式一：控制台
# 登录华为云 → AOM → 监控大盘 → CCE 集群监控
# 预置大盘包括：
#   - 集群总览（CPU/内存/网络/磁盘）
#   - 节点监控（每个节点的资源使用率）
#   - Pod 监控（每个 Pod 的资源使用率）
#   - 容器监控（每个容器的详细指标）

# 方式二：AOM API 查询
curl -X GET "https://aom.cn-north-4.myhuaweicloud.com/v1/{project_id}/api/v1/query" \
  -H "X-Auth-Token: $TOKEN" \
  --data-urlencode 'query=avg_over_time(cpu_usage{container="demo-app"}[5m])'

1.3 自定义监控大盘

默认大盘不够？创建自定义大盘聚焦核心指标：

# 自定义大盘配置（AOM 控制台操作）
大盘名称: Java 微服务监控看板

行 1:
  - 图表: CPU 使用率
    指标: cpu_usage{container="demo-app"}
    类型: 时序图
    聚合: avg by(pod_name)
    单位: %

  - 图表: 内存使用率
    指标: memory_usage{container="demo-app"}
    类型: 时序图
    聚合: avg by(pod_name)
    单位: MB

行 2:
  - 图表: 请求速率
    指标: container_network_receive_bytes_total{container="demo-app"}
    类型: 速率图
    单位: bytes/s

  - 图表: JVM 堆内存
    指标: jvm_heap_memory_used_bytes{application="demo-app"}
    类型: 时序图
    聚合: sum by(pod_name)
    单位: MB

行 3:
  - 图表: GC 暂停时间
    指标: jvm_gc_pause_seconds_sum{application="demo-app"}
    类型: 柱状图
    单位: 秒

  - 图表: 线程数
    指标: jvm_threads_live_threads{application="demo-app"}
    类型: 时序图
    聚合: sum by(pod_name)
    单位: 个

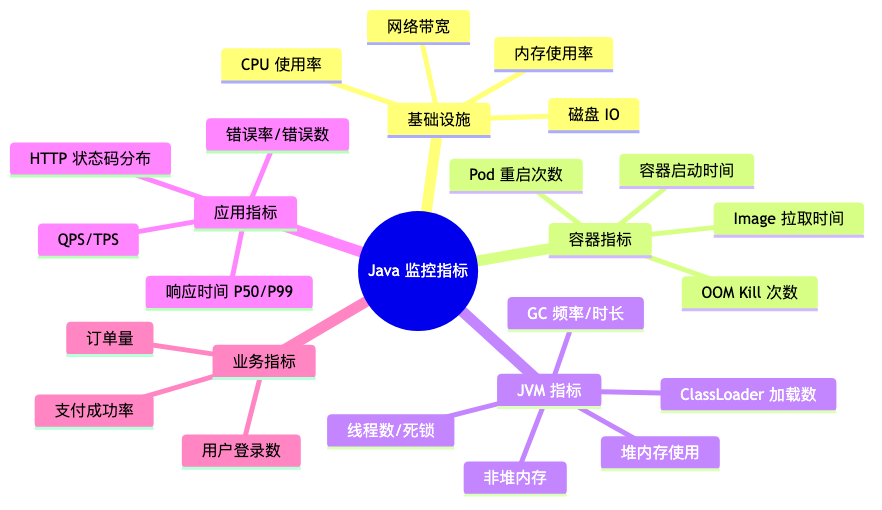

1.4 关键监控指标大全

💡 提示: JVM 指标需要 APM Agent 配合，见第二步。

🔗 第二步：APM 调用链追踪（链路层）

2.1 为什么需要 APM？

当用户投诉"接口很慢"，传统监控只能告诉你哪个 Pod 慢了，APM 能告诉你为什么慢：

用户请求 → API Gateway → demo-app → MySQL 查询（500ms，慢查！） → Redis 缓存（2ms） → 返回
                                            ↑ 这里慢了！原来是 SQL 没有索引

2.2 安装 APM Agent

APM Agent 以 javaagent 方式注入 JVM，无代码侵入：

# 第一步：下载 APM Agent（在 CCE 节点或本地）
wget https://apm2-cn-north-4.obs.cn-north-4.myhuaweicloud.com/apm-javaagent/apm-javaagent-3.8.0.tar.gz
tar -xzf apm-javaagent-3.8.0.tar.gz
# 解压后得到 apm-javaagent.jar 和配置文件

上传到 SWR 作为 Init Container 镜像，或直接挂载 OBS 对象存储。

2.3 修改 Deployment 配置

apiVersion: apps/v1
kind: Deployment
metadata:
  name: demo-app
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: demo-app
  template:
    metadata:
      labels:
        app: demo-app
    spec:
      # 使用 Init Container 下载 APM Agent
      initContainers:
        - name: apm-agent-installer
          image: swr.cn-north-4.myhuaweicloud.com/demo/tools:busybox
          command: [ "sh", "-c", "cp /tmp/apm-javaagent.jar /apm/agent/" ]
          volumeMounts:
            - name: apm-agent
              mountPath: /apm/agent
      containers:
        - name: demo-app
          image: swr.cn-north-4.myhuaweicloud.com/demo/demo-app:latest
          env:
            # ===== APM 配置 =====
            - name: JAVA_TOOL_OPTIONS
              value: >
                -javaagent:/apm/agent/apm-javaagent.jar
                -Dapm.application=demo-app
                -Dapm.env=production
                -Dapm.agent.service_name=demo-app
                -Dapm.collector.address=https://apm.cn-north-4.myhuaweicloud.com
                -Dapm.collector.project_id=${PROJECT_ID}
                -Dapm.collector.access_key=${APM_AK}
                -Dapm.collector.secret_key=${APM_SK}
                -Dapm.tracing.enabled=true
                -Dapm.tracing.sampling_rate=0.1
                -Dapm.jvm.enabled=true
                -Dapm.jdbc.enabled=true
                -Dapm.redis.enabled=true
                -Dapm.http.enabled=true
            - name: PROJECT_ID
              valueFrom:
                secretKeyRef:
                  name: huawei-cloud-secret
                  key: project_id
            - name: APM_AK
              valueFrom:
                secretKeyRef:
                  name: huawei-cloud-secret
                  key: apm_ak
            - name: APM_SK
              valueFrom:
                secretKeyRef:
                  name: huawei-cloud-secret
                  key: apm_sk
          volumeMounts:
            - name: apm-agent
              mountPath: /apm/agent
              readOnly: true
      volumes:
        - name: apm-agent
          emptyDir: { }

🔥 踩坑经验 1: sampling_rate=0.1（10% 采样率）足够生产环境使用。100% 采样会导致 APM 存储爆炸，每天产生 TB 级 Trace 数据。电商大促时建议降到 1-5%。

2.4 创建 APM AccessKey 密钥

# 方式一：控制台创建
# 登录华为云 → 应用性能管理 APM → 应用配置 → AccessKey
# 创建密钥对（AK/SK）

# 方式二：创建 Kubernetes Secret
kubectl create secret generic huawei-cloud-secret \
  --from-literal=project_id=your_project_id \
  --from-literal=apm_ak=your_apm_ak \
  --from-literal=apm_sk=your_apm_sk \
  -n default

2.5 APM 监控能力总览

📝 第三步：LTS 日志管理（日志层）

3.1 配置容器标准输出

CCE 默认采集容器的 stdout/stderr 到 AOM，但不采集日志文件。最佳实践：应用日志全部输出到 stdout：

<!-- logback-spring.xml -->
<configuration>
  <!-- 开发环境输出到文件 -->
  <springProfile name="dev">
    <appender name="FILE" class="ch.qos.logback.core.rolling.RollingFileAppender">
      <file>/logs/demo-app.log</file>
      <rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
        <fileNamePattern>/logs/demo-app.%d{yyyy-MM-dd}.log</fileNamePattern>
        <maxHistory>7</maxHistory>
      </rollingPolicy>
      <encoder>
        <pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{36} - %msg%n</pattern>
      </encoder>
    </appender>
  </springProfile>

  <!-- 生产环境只输出到 stdout（容器日志采集） -->
  <springProfile name="prod">
    <appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender">
      <!-- JSON 格式输出，方便 LTS 结构化解析 -->
      <encoder class="net.logstash.logback.encoder.LogstashEncoder">
        <includeContext>false</includeContext>
        <customFields>{"app":"demo-app","env":"production"}</customFields>
      </encoder>
    </appender>

    <root level="INFO">
      <appender-ref ref="STDOUT"/>
    </root>
  </springProfile>
</configuration>

3.2 结构化日志格式

JSON 格式日志让 LTS 可以做全文搜索和字段提取：

{
  "@timestamp": "2026-04-15T10:30:15.123+08:00",
  "level": "ERROR",
  "logger": "com.demo.order.OrderService",
  "thread": "http-nio-8080-exec-3",
  "app": "demo-app",
  "env": "production",
  "traceId": "a1b2c3d4-e5f6-7890-abcd-ef1234567890",
  "message": "订单支付失败",
  "orderId": "ORD20260415001",
  "userId": "u_10086",
  "amount": 299.00,
  "errorType": "PaymentTimeoutException",
  "duration": 5032,
  "stackTrace": "com.demo.order.PaymentTimeoutException: 支付超时\n\tat com.demo.order.OrderService.pay(OrderService.java:85)\n..."
}

优点: Logstash Encoder 自动注入 traceId，串联 APM 调用链和日志，一键跳转。

3.3 添加 Maven 依赖

<dependency>
  <groupId>net.logstash.logback</groupId>
  <artifactId>logstash-logback-encoder</artifactId>
  <version>7.4</version>
</dependency>

3.4 LTS 日志采集配置

# LTS 日志组配置（控制台或 API）
日志组: demo-app-group（建议按应用分组）
日志流:
  - demo-app-stdout（容器标准输出）
  - demo-app-access（Nginx/Istio 访问日志）
  - demo-app-audit（操作审计日志）

# 配置 CCE 对接 LTS
# CCE 控制台 → 日志采集策略 → 添加策略
# 策略名称: demo-app-log
# 采集类型: 容器标准输出
# 匹配规则: app=demo-app
# 目标日志流: demo-app-stdout
# 结构化解析: JSON 自动解析

3.5 日志查询实战

# LTS 日志搜索语法（类 Lucene）
# 1. 全文搜索
"订单支付失败"

# 2. 字段搜索
level:ERROR AND app:demo-app

# 3. 范围搜索
duration:[3000 TO *] AND level:ERROR

# 4. 排除
level:ERROR NOT logger:"com.demo.health"

# 5. 通配符
logger:com.demo.order.* AND level:ERROR

# 6. 组合查询（查看某笔订单的所有日志）
(orderId:ORD20260415001) AND (level:INFO OR level:ERROR OR level:WARN)

⚠️ 第四步：自定义告警规则

4.1 AOM 告警规则

# =====================
# 告警规则 1：Pod 频繁重启
# =====================
告警名称: 容器异常重启
指标: container_restart_count
统计周期: 5 分钟
聚合方式: sum by(pod_name)
条件: >= 3
严重级别: 紧急
通知方式: SMN → 短信 + 邮件
通知模板: "【华为云告警】{pod_name} 在 5 分钟内重启 {value} 次，请立即检查"

# =====================
# 告警规则 2：响应时间飙高
# =====================
告警名称: P99 响应时间异常
指标: apm_http_server_duration_p99
统计周期: 1 分钟
聚合方式: avg
条件: >= 3000
严重级别: 严重
通知方式: SMN → 企业微信 Webhook
通知模板: "【响应时间告警】P99={value}ms，超过阈值 3000ms，请排查慢调用"

# =====================
# 告警规则 3：错误率飙升
# =====================
告警名称: 接口错误率异常
指标: apm_http_server_error_rate
统计周期: 5 分钟
聚合方式: avg
条件: >= 5%
严重级别: 严重
通知方式: SMN → 短信
通知模板: "【错误率告警】当前错误率={value}%，超过 5%，请紧急排查"

# =====================
# 告警规则 4：JVM 内存告警
# =====================
告警名称: JVM 堆内存使用率过高
指标: jvm_heap_memory_used_percent
统计周期: 5 分钟
聚合方式: max by(pod_name)
条件: >= 90%
严重级别: 严重
通知方式: SMN → 邮件 + 微信
通知模板: "【JVM 告警】{pod_name} 堆内存使用率 {value}%，建议 dump 分析"

# =====================
# 告警规则 5：磁盘空间不足
# =====================
告警名称: 节点磁盘使用率过高
指标: disk_used_percent
统计周期: 5 分钟
聚合方式: max by(node_name)
条件: >= 85%
严重级别: 警告
通知方式: SMN → 邮件

4.2 SMN 通知配置

# 创建 SMN 主题
# 控制台 → 消息通知服务 SMN → 创建主题
# 主题名称: demo-app-alarm
# 显示名称: 生产环境告警

# 添加订阅
# 协议: SMS（短信）/ Email（邮件）/ Webhook（企业微信/钉钉）
# 终端:
#   - SMS: +8613800138000（值班运维）
#   - Email: ops@demo.com（运维组邮箱）
#   - Webhook: https://qyapi.weixin.qq.com/...（企业微信机器人）

# 确认订阅（邮件/短信会收到确认链接，需手动确认）

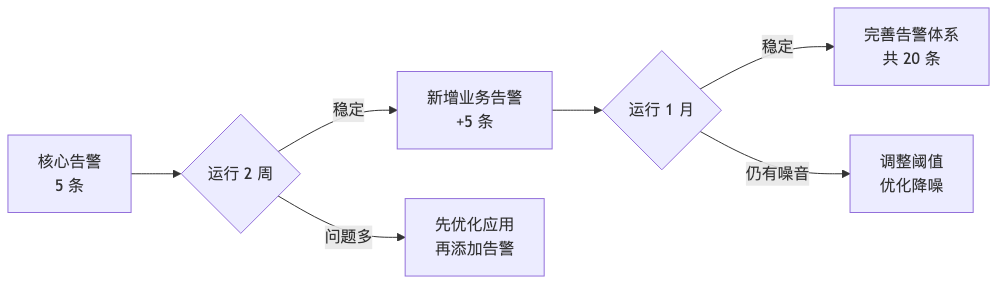

🔥 踩坑经验 2: 避免"告警风暴"！刚上线时不要一次性开启所有告警规则，从最核心的 5 条规则开始，逐步增加。否则半夜被数十条重复告警轰炸，反而会忽视真正的故障。

4.3 智能降噪：告警静默期

# AOM → 告警管理 → 告警降噪
规则名称: 夜间低峰期降噪
生效时间: 00:00 - 06:00
降噪策略:
  - 非严重级别告警自动合并
  - 紧急告警仍单独通知
  - WARN 级别告警仅记录不通知

规则名称: 发布窗口静默
生效时间: 发布时手动开启
降噪策略:
  - 所有告警仅记录，不通知（发布期间预期会有波动）
  - 发布完成后自动恢复

🚀 第五步：业务指标埋点

APM 自动采集的是系统级指标，业务指标需要手动埋点。

5.1 Micrometer 埋点

在 Spring Boot 中集成 Micrometer，将业务指标上报到 AOM：

<dependency>
  <groupId>io.micrometer</groupId>
  <artifactId>micrometer-registry-prometheus</artifactId>
</dependency>

@Component
public class OrderMetrics {
    private final MeterRegistry meterRegistry;

    // 订单总量
    private final Counter orderTotal;
    // 支付成功率
    private final Counter orderSuccess;
    private final Counter orderFailed;
    // 订单处理耗时
    private final Timer orderProcessTime;
    // 实时订单数
    private final Gauge activeOrders;

    public OrderMetrics(MeterRegistry meterRegistry) {
        this.meterRegistry = meterRegistry;
        this.orderTotal = Counter.builder("demo.order.total")
                .description("订单总量")
                .register(meterRegistry);
        this.orderSuccess = Counter.builder("demo.order.success")
                .description("支付成功数")
                .register(meterRegistry);
        this.orderFailed = Counter.builder("demo.order.failed")
                .description("支付失败数")
                .register(meterRegistry);
        this.orderProcessTime = Timer.builder("demo.order.process.time")
                .description("订单处理耗时")
                .publishPercentiles(0.5, 0.95, 0.99)
                .register(meterRegistry);
        this.activeOrders = Gauge.builder("demo.order.active", this,
                OrderMetrics::getActiveOrderCount)
                .description("活跃订单数")
                .register(meterRegistry);
    }

    public void recordOrder(boolean success, long durationMs) {
        orderTotal.increment();
        if (success) {
            orderSuccess.increment();
        } else {
            orderFailed.increment();
        }
        orderProcessTime.record(Duration.ofMillis(durationMs));
    }

    private int getActiveOrderCount() {
        // 从数据库/缓存查询活跃订单数
        return 42;
    }
}

5.2 AOM 采集 Prometheus 指标

# CCE 配置 Prometheus 指标采集
# CCE 控制台 → 监控中心 → 指标采集规则
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: demo-app-monitor
  namespace: default
spec:
  selector:
    matchLabels:
      app: demo-app
  endpoints:
    - port: http
      path: /actuator/prometheus
      interval: 15s

💡 提示: Spring Boot Actuator 的 /actuator/prometheus 端点默认不开启，需配置：

management:
  endpoints:
    web:
      exposure:
        include: health,prometheus
  metrics:
    export:
      prometheus:
        enabled: true

🔬 实战：故障排查全流程

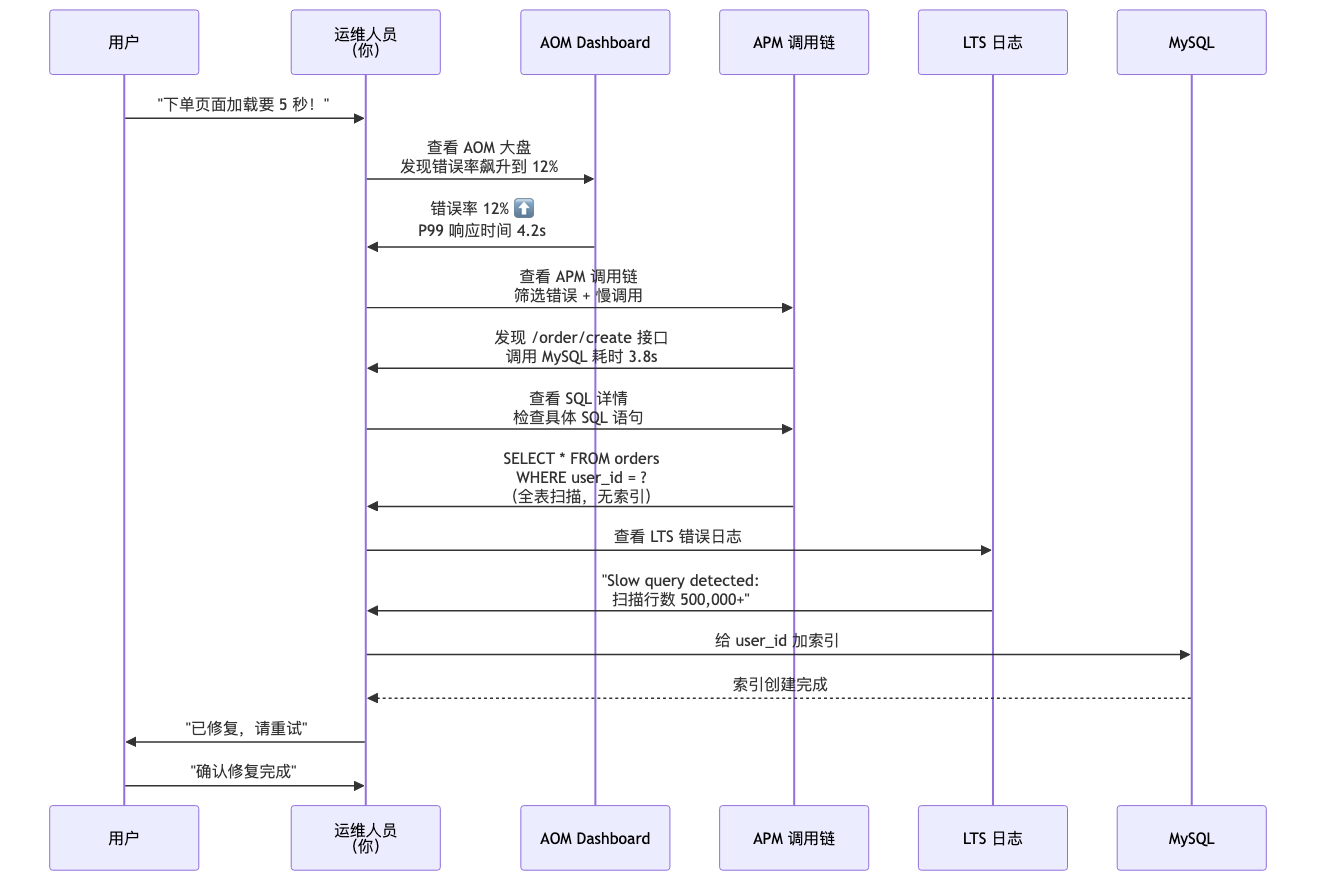

业务场景：用户反馈"下单很慢"

实战命令汇总

# 1. AOM 查询当前指标
curl -s "https://aom.cn-north-4.myhuaweicloud.com/v1/${PROJECT_ID}/api/v1/query" \
  -H "X-Auth-Token: ${TOKEN}" \
  --data-urlencode 'query=apm_http_server_error_rate{app="demo-app"}' | jq .

# 2. 查看 APM 慢调用
# 控制台 → APM → 应用监控 → demo-app → 事务追踪
# 按响应时间降序排序，找到最慢的事务

# 3. 查看 APM 慢 SQL
# 控制台 → APM → 数据库 → 慢查询
# 可以看到具体 SQL 语句、执行计划、扫描行数

# 4. LTS 日志搜索慢查询
# 控制台 → LTS → 日志搜索
# 查询语句: duration:[3000 TO *] AND message:"Slow query"

# 5. 临时降级（如 MySQL 挂了）
kubectl scale deployment demo-app --replicas=5 -n default
# 或者启动降级逻辑
curl -X POST "https://api.demo.com/actuator/circuitbreaker/demo-db?state=open"

💰 成本核算

AOM/APM/LTS 计费

对于中小团队（10 个微服务），月成本约 ¥500。相比自建 Prometheus + Grafana + ELK 的运维成本（人工 ≈ ¥20,000/月），性价比极高。

📊 性能数据：监控系统本身的开销

实测: 10% 采样率下，APM Agent 对 2C4G 的 Java 应用影响完全可忽略（CPU +2.3%，RT +15ms）。

❓ 常见问题

Q1: APM Agent 启动失败怎么办？

错误日志: "Failed to connect to APM collector"

排查步骤:

1. 检查 APM AK/SK 是否正确（注意区分 IAM 的 AK/SK 和 APM 的 AK/SK）
2. 检查网络策略：CCE 集群能否访问 *.apm.myhuaweicloud.com
3. 配置 DNS：CCE 默认 CoreDNS，确保能解析公网域名
4. 如果使用 VPC Endpoint，确认 Endpoint 已创建

Q2: APM 查不到调用链数据？

可能原因:
1. 采样率太低（确认 sampling_rate）
2. 应用没有实际流量（发几个请求测试）
3. APM Agent 版本不兼容 Java 版本
4. 防火墙拦截 APM 上报端口（443/8090）

Q3: LTS 日志显示不全？

排查:
1. 确认容器日志输出到 stdout，不是文件
2. 确认 LTS 日志采集策略匹配到 Pod 标签
3. 检查日志组配额（默认 10GB/月，超量丢弃）
4. 结构化日志需要开启 JSON 解析

Q4: 告警接收不到通知？

排查:
1. SMN 主题是否已确认订阅（邮件/短信需要确认）
2. 告警规则是否处于"启用"状态
3. 通知间隔是否设置过长（默认 30 分钟重复通知）
4. 是否在告警静默期内

Q5: JVM 指标为空？

排查:
1. APM Agent 配置 apm.jvm.enabled=true
2. Spring Boot 版本 ≥ 2.3（低版本需手动添加 Actuator）
3. 确认应用已重启生效
4. 查看 APM Agent 日志：kubectl logs {pod_name} -c demo-app | grep apm

🔥 踩坑实录

踩坑 1：APM Agent 版本与 Spring Boot 版本不兼容

现象: 添加 APM Agent 后应用启动失败，报 ClassNotFoundException。

根因: apm-javaagent-3.7.x 与 Spring Boot 3.3+ 的字节码增强冲突。

解决:

# 升级到 v3.8.0+（2025 年 12 月发布，兼容 Spring Boot 3.x）
wget https://apm2-cn-north-4.obs.cn-north-4.myhuaweicloud.com/apm-javaagent/apm-javaagent-3.8.0.tar.gz

# 如果仍需使用旧版本，添加排除配置
JAVA_TOOL_OPTIONS="... -Dapm.agent.exclude_class=org.springframework.*"

踩坑 2：日志 JSON 编码器导致行数爆炸

现象: 日志量从每天 200MB 飙升到 2GB，LTS 费用暴涨。

根因: Logstash Encoder 每条日志包含完整 stackTrace 字段，异常堆栈被重复记录。

解决:

<encoder class="net.logstash.logback.encoder.LogstashEncoder">
  <!-- 堆栈截断，只保留前 5 行 -->
  <throwableConverter class="net.logstash.logback.stacktrace.ShortenedThrowableConverter">
    <maxLength>1000</maxLength>
    <shortenedClassNameLength>40</shortenedClassNameLength>
    <exclude>reactor\.core\.*</exclude>
  </throwableConverter>
</encoder>

踩坑 3：告警规则太多，每周收到 500+ 告警

现象: 每次发布后告警不断，运维同学全部静默了通知。

根因: 不要一次性创建 20+ 告警规则，从核心到边缘逐步添加。

解决策略:

📝 总结与展望

本文总结

要点总结：

1. ✅ AOM 监控大盘 — 20+ 预置大盘 + 自定义看板构建
2. ✅ APM 全链路追踪 — Agent 接入、慢 SQL 定位、调用链分析
3. ✅ LTS 日志管理 — 结构化日志、JSON 格式、全文搜索
4. ✅ 告警规则配置 — 5 条核心规则、SMN 通知、降噪策略
5. ✅ 业务指标埋点 — Micrometer + Prometheus 自定义指标
6. ✅ 故障排查全流程 — 从用户反馈到根因定位

💡 互动话题: 你遇到过最离谱的监控事故是什么？欢迎在评论区分享你的"踩坑"经验！
