基于物联网疫苗冷链物流监测系统设计

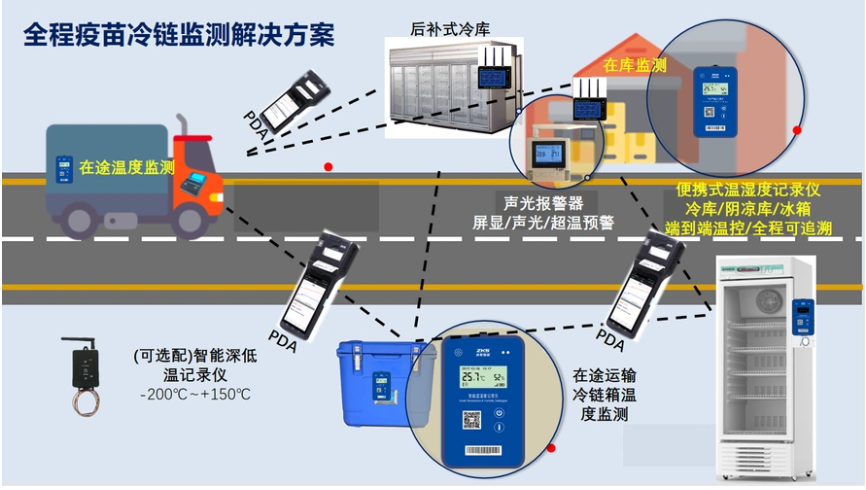

1. 项目开发背景

随着全球对疫苗运输要求的提高，特别是针对温度敏感型药品（如疫苗）的冷链管理，如何保证疫苗在运输过程中的温度、湿度、震动等环境因素的稳定性已成为亟需解决的问题。疫苗运输过程中，任何温度或湿度的异常波动，都可能导致疫苗的效力下降，甚至失效，严重影响公共健康和医疗服务。

目前，疫苗运输多依赖传统的人工监控和定期检查，难以实时获取温湿度等数据的变化。随着物联网（IoT）技术的发展，借助智能传感器和远程数据监控系统，可以实时监测疫苗运输过程中的各种环境参数，确保疫苗处于适宜的环境中，提高冷链管理的自动化和智能化水平，减少人为因素对运输质量的影响。

本项目旨在设计一个基于物联网的疫苗冷链物流监测系统，运用现代传感器技术、无线数据传输、云平台分析等手段，实现对运输过程中环境状态的实时监控，保证疫苗冷链运输的质量与安全。

2. 设计实现的功能

本系统设计的主要功能包括温湿度监测、震动监测、环境调节、实时报警、数据传输与存储、定位跟踪及无线控制等。具体功能如下：

1. 环境监测：

   • 温度监测：实时采集运输环境的温度数据，确保其处于设定的安全范围内。

   • 湿度监测：实时采集运输环境的湿度数据，防止湿度过低或过高，保证疫苗运输环境的稳定性。

   • 震动监测：检测运输过程中震动的强度，避免疫苗遭受剧烈震动导致的损坏。

2. 环境调节：

   • 制冷风机控制：当检测到温度高于设定值时，系统自动开启制冷风机进行降温。

   • 加湿器控制：当检测到湿度低于设定值时，自动启用加湿器进行补充湿度。

3. 报警提示：

   • 震动过大时，系统自动启动蜂鸣器，提示驾驶员注意减少行驶震动，保护疫苗。

   • 触发设定的温湿度阈值时，系统发送警报信息。

4. 数据监控与控制：

   • 通过按键设置目标温度、湿度等阈值。

   • 显示屏实时显示温度、湿度和震动数据，确保驾驶员清晰掌握运输状态。

5. 远程监控与控制：

   • 利用WIFI模块将实时数据上传至云平台，并通过手机APP进行远程监控与控制。

   • 支持历史数据查询与分析，确保管理人员能够回溯运输历史，发现潜在问题。

6. 定位功能：

   • 系统集成GPS模块，实时获取运输车辆的位置信息，提供经纬度坐标，便于车辆追踪。

7. 云端数据存储与分析：

   • 通过MQTT协议将数据上传至华为云物联网平台，提供强大的数据存储与分析能力，确保数据的安全和长期保存。

3. 项目硬件模块组成

本系统的硬件组成主要包括以下几个模块：

1. STM32F103C8T6 主控芯片：

   • 本系统采用STM32F103C8T6作为主控芯片，具有高性能、低功耗的特点，能够支持复杂的传感器数据采集和处理任务，且兼容多种无线通信方式（如WiFi、蓝牙等）。

2. 温湿度传感器：

   • 采用DHT22或AM2302等高精度温湿度传感器，用于采集运输环境的温度和湿度数据，精度高、响应速度快，适用于环境监测。

3. 震动传感器：

   • 选用MEMS加速度传感器，如ADXL345，检测运输过程中的震动强度，以判断是否存在剧烈震动情况。

4. 制冷风机与加湿器控制模块：

   • 通过继电器控制制冷风机和加湿器的开关，保证温湿度在设定范围内。

5. 蜂鸣器模块：

   • 用于报警提示，当检测到温湿度异常或震动过大时，发出声音警报，提醒司机注意。

6. WIFI模块：

   • 采用ESP8266或ESP32 WIFI模块，通过MQTT协议实现数据的无线传输，将实时数据上传至云平台并支持远程控制。

7. GPS定位模块：

   • 使用Neo-6M GPS模块，获取运输车辆的实时位置信息，并将经纬度坐标上传至平台。

8. 显示屏模块：

   • 采用OLED或LCD显示屏，实时显示温度、湿度、震动等监测数据。

9. 按钮输入模块：

   • 通过按钮设置温湿度阈值，使用户能够根据实际需求调整监控范围。

4. 设计思路

系统的设计思路基于物联网（IoT）理念，借助智能传感器采集温湿度、震动等环境数据，通过STM32主控芯片进行数据处理和决策，并通过WIFI模块将数据实时上传至云平台。同时，系统配备制冷风机、加湿器等环境调节装置，能够在检测到环境异常时自动调节环境状态。此外，通过蜂鸣器、显示屏等模块提供本地报警与监控，保证系统操作便捷直观。

主要设计流程：

1. 数据采集：

   • 利用温湿度传感器和震动传感器不断采集当前环境的数据。

   • 通过主控芯片STM32F103C8T6进行实时处理。

2. 数据处理与决策：

   • 在采集到的数据基础上，判断是否超出设定的温湿度阈值，若超出则通过控制模块启动相应设备（如制冷风机或加湿器）进行调节。

3. 报警与提示：

   • 震动传感器若检测到剧烈震动，系统会触发蜂鸣器报警。

   • 若温湿度异常，系统也会通过蜂鸣器发出警报，提示驾驶员。

4. 无线通信：

   • 通过WIFI模块，利用MQTT协议将实时数据上传至华为云平台，供远程用户实时查看。

5. 云端存储与分析：

   • 云平台存储数据，提供数据历史查询与分析功能，便于管理人员回溯历史数据。

6. GPS定位功能：

   • 实时获取车辆位置，并将经纬度信息上传至平台。

7. 控制与监控：

   • 通过Android手机APP或Windows电脑端进行远程控制与监控，设定温湿度阈值，查看历史数据等。

5. 系统功能总结

6. 使用的模块技术详情介绍

1. STM32F103C8T6 主控芯片

• 核心：ARM Cortex-M3，具有高效的处理能力。

• I/O接口：多达37个可编程I/O引脚，支持多种外设。

• 存储：64KB Flash，20KB SRAM，足以支持复杂算法与数据存储。

• 通信接口：支持USART、SPI、I2C等常见通信协议，适用于多种传感器与模块。

2. 温湿度传感器 DHT22

• 测量范围：温度-

4080°C，湿度0100% RH。

• 精度：温度±0.5°C，湿度±2% RH。

• 通信：单线通信，简化硬件连接。

3. 震动传感器 ADXL345

• 测量范围：±2g, ±4g, ±8g, ±16g。

• 精度：提供高达13位分辨率的数据输出。

• 通信：I2C或SPI接口，适用于高速数据传输。

4. WIFI模块 ESP8266

• 支持IEEE 802.11 b/g/n。

• 支持TCP/IP协议栈，方便进行数据上传与远程控制。

• 兼容MQTT协议，适合与物联网云平台对接。

5. GPS模块 Neo-6M

• 频率：1Hz（可升级至5Hz）。

• 定位精度：通常为±2.5米，支持快速定位与高效数据传输。

6. MQTT协议

• 轻量级的消息发布/订阅协议，适合低带宽环境下的设备通信。

• 实现客户端与云平台之间的双向通信。

7. 总结

本项目设计并实现了一种基于物联网的疫苗冷链物流监测系统，利用STM32主控芯片和多种传感器技术，结合WIFI无线数据传输和云平台存储，实现了温湿度、震动等环境参数的实时监测与调节。系统不仅能够自动控制温湿度调节装置，还能通过蜂鸣器、APP和云平台进行实时报警和远程控制，为疫苗运输提供了高效、安全的解决方案。

8.STM32代码设计

下面是基于STM32F103C8T6主控芯片的疫苗冷链物流监测系统的main.c代码框架，这个代码实现了温度、湿度、震动等数据采集，温湿度超限控制，蜂鸣器报警，按键设置，以及通过WIFI模块和MQTT协议上传数据到华为云物联网平台。

#include "stm32f10x.h"
#include "lcd.h"
#include "dht11.h"
#include "vibration_sensor.h"
#include "relay.h"
#include "mqtt_client.h"
#include "gps.h"
#include "button.h"
#include "wifi_module.h"
​
// 定义温度、湿度、震动的阈值
#define TEMPERATURE_THRESHOLD  10  // 温度阈值（例如：超过 10°C）
#define HUMIDITY_THRESHOLD     50  // 湿度阈值（例如：低于 50%）
#define VIBRATION_THRESHOLD    500 // 震动阈值（例如：震动超过 500）
​
// 定义设备状态结构体
typedef struct {
    float temperature;
    float humidity;
    int vibration;
    float latitude;
    float longitude;
} DeviceData;
​
// 初始化系统
void System_Init(void) {
    // 初始化LCD显示
    LCD_Init();
    // 初始化温湿度传感器
    DHT11_Init();
    // 初始化震动传感器
    Vibration_Init();
    // 初始化蜂鸣器
    Relay_Init();
    // 初始化按钮输入
    Button_Init();
    // 初始化GPS模块
    GPS_Init();
    // 初始化WiFi模块
    WiFi_Init();
    // 初始化MQTT客户端
    MQTT_Init();
}
​
// 显示当前状态
void Display_Status(DeviceData *data) {
    LCD_Clear();
    LCD_Printf("Temperature: %.2f C", data->temperature);
    LCD_Printf("Humidity: %.2f %%", data->humidity);
    LCD_Printf("Vibration: %d", data->vibration);
    LCD_Printf("Location: Lat: %.6f, Lon: %.6f", data->latitude, data->longitude);
}
​
// 采集温湿度、震动等传感器数据
void Collect_Sensor_Data(DeviceData *data) {
    // 采集温湿度数据
    DHT11_Read(&data->temperature, &data->humidity);
​
    // 采集震动传感器数据
    data->vibration = Vibration_Read();
​
    // 采集GPS定位数据
    GPS_GetCoordinates(&data->latitude, &data->longitude);
}
​
// 温度控制逻辑
void Control_Temperature(DeviceData *data) {
    if (data->temperature > TEMPERATURE_THRESHOLD) {
        // 温度超过阈值，启动制冷风机
        Relay_ActivateCooling();
    } else {
        // 温度正常，关闭制冷风机
        Relay_DeactivateCooling();
    }
}
​
// 湿度控制逻辑
void Control_Humidity(DeviceData *data) {
    if (data->humidity < HUMIDITY_THRESHOLD) {
        // 湿度低于阈值，启动加湿器
        Relay_ActivateHumidifier();
    } else {
        // 湿度正常，关闭加湿器
        Relay_DeactivateHumidifier();
    }
}
​
// 震动控制逻辑
void Control_Vibration(DeviceData *data) {
    if (data->vibration > VIBRATION_THRESHOLD) {
        // 震动超限，启动蜂鸣器报警
        Relay_ActivateBuzzer();
    } else {
        // 震动正常，关闭蜂鸣器
        Relay_DeactivateBuzzer();
    }
}
​
// 处理按键设置
void Handle_Button_Press(void) {
    // 按钮设置温度阈值和湿度阈值的代码，具体实现根据硬件按键的方式来设定
    if (Button_IsPressed()) {
        // 假设按键按下时进行温湿度设置
        TEMPERATURE_THRESHOLD += 1;
        HUMIDITY_THRESHOLD += 5;
    }
}
​
// 上传数据到云平台
void Upload_Data_To_Cloud(DeviceData *data) {
    // 通过MQTT协议上传温湿度、震动和GPS数据到华为云物联网平台
    char message[128];
    snprintf(message, sizeof(message), "{\"temperature\": %.2f, \"humidity\": %.2f, \"vibration\": %d, \"latitude\": %.6f, \"longitude\": %.6f}",
             data->temperature, data->humidity, data->vibration, data->latitude, data->longitude);
    MQTT_Publish("vaccine/coldchain", message);
}
​
int main(void) {
    DeviceData deviceData;
​
    // 系统初始化
    System_Init();
​
    // 主循环
    while (1) {
        // 采集传感器数据
        Collect_Sensor_Data(&deviceData);
​
        // 控制温度、湿度和震动
        Control_Temperature(&deviceData);
        Control_Humidity(&deviceData);
        Control_Vibration(&deviceData);
​
        // 显示当前状态
        Display_Status(&deviceData);
​
        // 处理按钮设置
        Handle_Button_Press();
​
        // 上传数据到云
        Upload_Data_To_Cloud(&deviceData);
    }
}

代码说明：

1. 系统初始化：在System_Init()函数中，初始化了LCD、温湿度传感器、震动传感器、蜂鸣器、按钮、GPS模块、WiFi模块和MQTT客户端等子模块。

2. 数据采集：Collect_Sensor_Data()函数用于采集温湿度、震动和GPS坐标等传感器数据。温湿度通过DHT11传感器获取，震动数据通过震动传感器读取，GPS模块提供定位信息。

3. 控制逻辑：温度、湿度和震动的控制逻辑分别在Control_Temperature()、Control_Humidity()和Control_Vibration()函数中实现，判断是否超过设定的阈值，触发对应的控制设备（如启动制冷风机、加湿器、蜂鸣器等）。

4. 按钮操作：Handle_Button_Press()用于处理按钮操作，假设按钮按下时改变温湿度的阈值。实际按钮功能需要根据硬件设计进行调整。

5. 数据上传：Upload_Data_To_Cloud()函数将采集的数据通过MQTT协议上传到华为云物联网平台。上传的数据包括温度、湿度、震动和GPS坐标。

6. 显示状态：通过LCD显示当前的环境数据，如温度、湿度、震动值和GPS定位。
