1. 技术背景

SaaS（Software as a Service，软件即服务）在云上部署，可以将分散的计算存储资源集中利用，并让原来的用户都到云上来共享这些资源。云服务厂商为此提供了一种解决方案，一个实例可支持多个租户的数据存储与访问，降低了SaaS和租户的使用成本。基于此，云厂商还需要提供资源隔离的能力，以确保SaaS租户的数据安全。

为了满足这个需求，多租户技术应运而生。该技术旨在解决如何在同一系统或组件下，让多个租户共享计算和存储资源的同时，确保各租户的数据隔离和资源隔离。

租户是一个逻辑概念，当一个企业或者组织在云平台注册账户后，平台就认为该账户是一个租户，云服务厂商将以租户为基本单位来分配资源，并且确保这些资源相互独立。用户则是这些资源的使用者，一个租户可以有多个用户，每个用户都可以访问到该租户所分配到的资源。

以SaaS为例，通常SaaS服务提供商被视为一个租户。然而，当SaaS服务提供商面向多个不同客户时，这些客户同样应当被视作不同的租户。因此，为了有效管理和支持这些多租户环境，云计算供应商需要在其现有单租户实例配置的基础上，引入多租户的概念。

从广义上来看，多租户机制扩展了数据库实例能够服务的目标群体，使得单一实例能够同时服务于多个独立的客户或租户。而从狭义上来看，对于SaaS服务中的每一个租户而言，多租户架构不仅提高了资源利用率，还确保了各租户之间的良好隔离，即每个租户的数据和操作不会相互干扰，从而保障了服务的安全性和稳定性。

2. 概念简介

当前云上提供给租户管理的最小单元是数据库实例，即一个数据库实例服务于一个租户。然而，SaaS服务需要更灵活的租户管理方式，因此，TaurusDB推出了多租户管理及资源隔离功能，包括：

1）支持租户级数据隔离，确保不同租户只能访问自己的数据；

2）支持租户级资源隔离，通过以租户为单位的实例资源划分，允许各租户的资源配比可动态调整，既提高了系统的资源利用率，又能及时应对不同租户的业务高峰和波谷；

3）支持用户级资源隔离，通过以用户为单位的租户资源划分，实现了更细粒度的资源管理方案。

在多租环境下，我们是以“数据库”为粒度，来区分不同租户的数据。如图1所示，租户分为系统租户和普通租户。

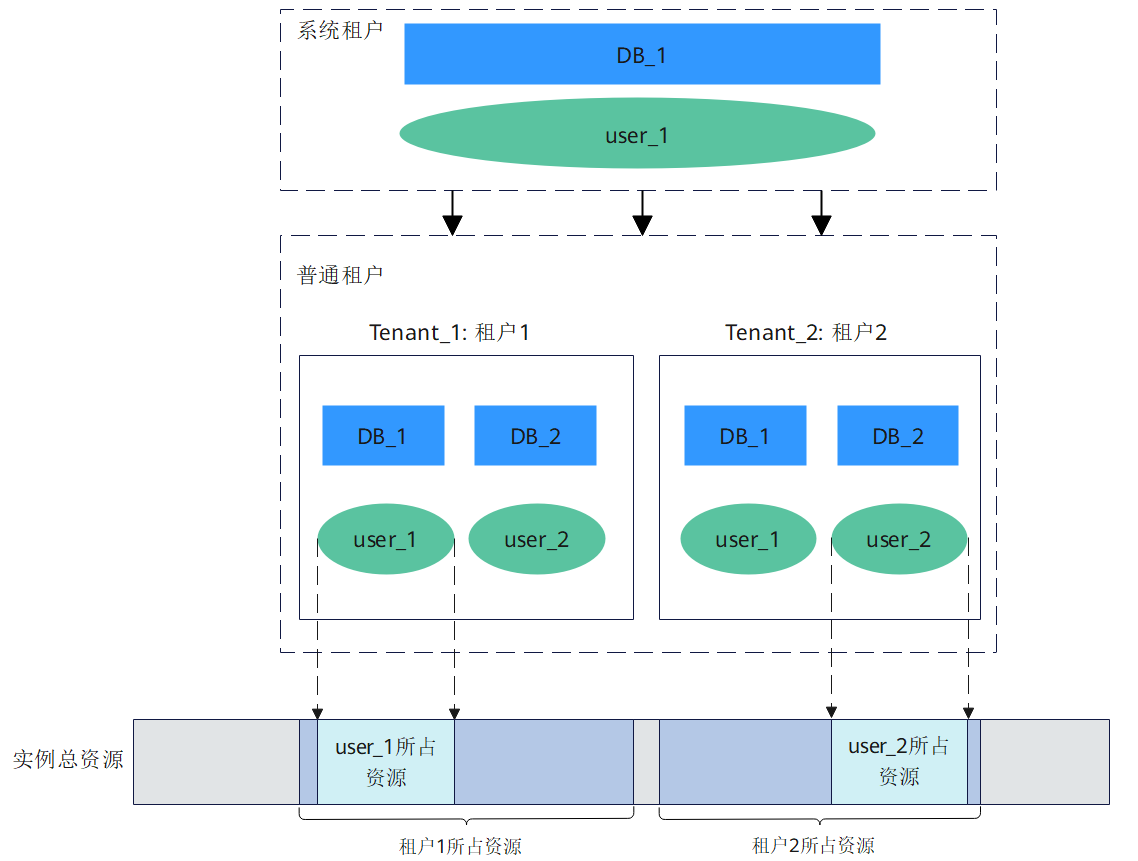

图1 多租户管理概念图

每个实例在创建时都会默认拥有系统租户，该租户下的用户可以访问实例上的所有数据库，主要用于系统的管理和运维，这些用户也被称为系统用户。普通租户需要在系统租户下创建，其下的用户只能授权访问由该租户创建的数据库，无法访问其他租户的数据库，这类用户被称为普通用户。

此外，每个普通租户可以创建和管理多个用户数据库，但每个用户数据库只能属于一个普通租户。相比之下，系统租户可以管理所有数据库，包含普通租户创建的数据库，以及系统默认数据库，如mysql，sys，performance_schema，information_schema等，这些数据库均属于系统租户的管理范畴。

3. 实现原理

3.1 数据隔离

在当前模式下，有多种方案可以实现数据隔离。

一是TaurusDB支持通过ACL语句来设置不同租户对数据库和表的访问权限，从而实现不同租户身份的数据隔离。此方案的优势在于不需要对内核进行修改，但限制在于不同租户无法拥有名称相同的数据库。

二是通过修改mysql.db和mysql.user系统表的结构，来记录数据库和用户所属的租户信息，从而保证不同租户之间能够创建相同的数据库名称，并且实现数据隔离。但是，此方案涉及到系统表的修改，对实例升级、其他依赖于系统表的功能兼容性不友好。

基于此，为实现各普通用户仅能访问到所属租户的数据库， TaurusDB提出了一个更为优化的解决方案。该方案新增多租系统表，用来记录当前实例的租户信息。在连接TaurusDB时，普通用户的登录名由“用户名@租户名”两部分构成。当前会话将保存对应的租户名，在创建数据库、用户或表空间时，将对各自的名称拼接租户名后缀后完成创建。当用户下一次登录时，TaurusDB会对所要访问的数据库、表空间等名称进行解析，得到所属的租户信息，并和当前会话的租户名称进行比较。

不同租户下数据库和用户的命名，如图2所示。

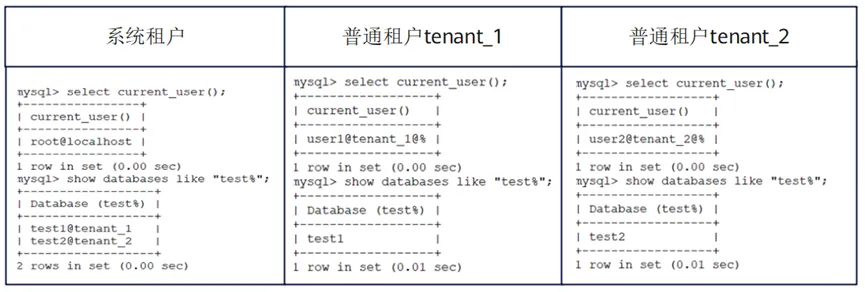

图2 不同租户下数据库和用户的命名

最终，根据普通用户只能访问所属租户数据的约束逻辑，实现租户间的数据隔离。此方案不仅修改量小，并且在兼容性方面表现更加友好。

系统用户可以访问当前实例的所有数据库，普通用户只能访问所属租户下的数据库。

以图3为例，以系统租户的身份，创建数据库db1和db3，db1和db3只有系统租户才能访问。以普通租户A下的用户，创建数据库db1，db1存储的名字会自动调整为db1@tenantA；以普通租户B下的用户，创建数据库db2，db2的名称将自动调整为db2@tenantB。无论是系统用户或者普通用户，在查找数据库时，系统都会在数据库名（db）后面加上“@租户名”来寻找对应的数据库，从而确保不同租户只能访问自己租户名管理下的数据库数据。

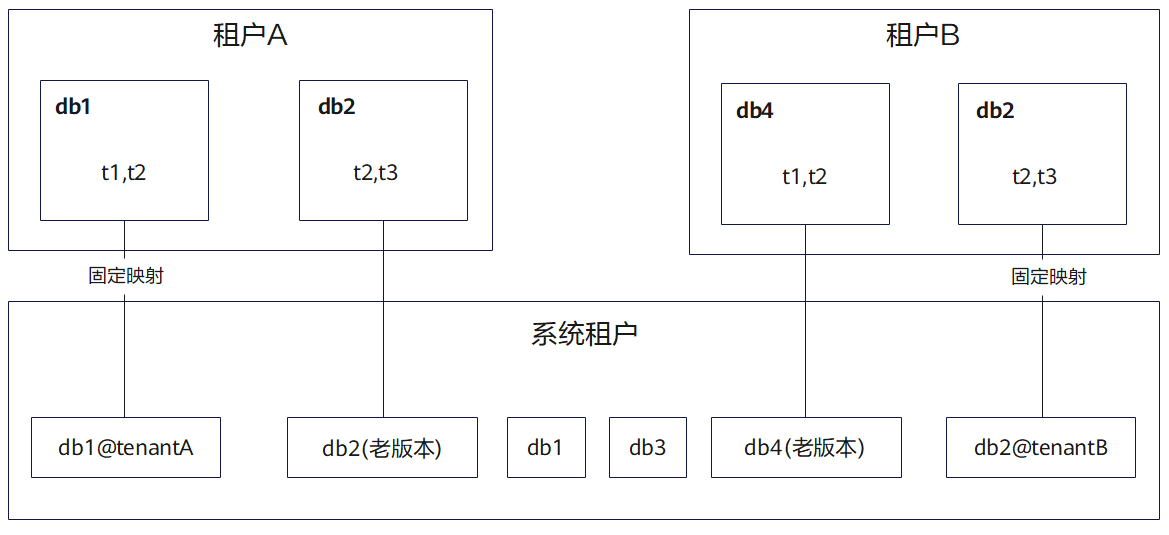

图3 数据隔离原理图

此外，在启用多租特性前，实例如果已经有部分存量的数据库（图3中的db2和db4），这些老版本的数据库db2和db4将默认属于系统租户。不过， TaurusDB支持将已存在的数据库所属租户修改为其他普通租户。如图2 中db2的所属租户可以从系统租户切换为租户A，db4的所属租户可以从系统租户切换为租户B，数据库与租户的映射关系将记录在系统表tenant_db中。

3.2 资源隔离

CPU的资源隔离是基于CGroup（Control Groups）[1,2]和Thread Pool技术实现。

CGroup作为一种资源隔离的机制，它允许用户根据需求，将一系列系统任务及其子任务整合到按资源划分等级的不同组内，为系统资源管理提供一个统一的框架。通过CGroup，用户可以限制、记录和优先分配任务组所使用的资源，从而有效地管理系统的性能和资源分配。

CGroup本质就是一个目录树，其中包含若干配置文件，用于配置当前层级的资源限额，并可以通过创建子目录的方式，把资源继续划分给到下一层级。值得注意的是，子目录分配的资源之和，不能超过父目录的资源配额。进程或者线程可以绑定到CGroup目录树的某一层级，从而让进程或线程受到绑定目录中的资源限制。

具体到本特性，核心的设计包含两个方面：

1）划分CGroup目录树

按照租户、用户、后台线程等不同类别的资源隔离需求设置目录树，每层目录下包含CPU.Shares，CPU.Cfs_quota_us，Tasks等配置项，分别用于配置本层级可使用的最大CPU资源、最小CPU资源以及与本层级目录绑定的线程ID。

2）线程绑定到CGroup目录树节点

分为后台线程绑定和业务线程绑定，通过Thread Pool线程池的逻辑，将各个层级的CGroup目录和Thread Pool中的Worker Threads关联，这样，系统可以识别当前连接所属的租户/用户，并将其分配给已经绑定到对应CGroup目录的Worker Thread进行处理。

TaurusDB内部有一个专用的线程Main Listener，用来监听数据库的连接请求。当一旦收到一个新的请求时，该线程会将请求转发给默认的ThreadGroup，此ThreadGroup会解析并记录连接身份信息，并将此请求均匀地分配给其他的Listener线程。Listener线程负责监听连接请求，并根据连接身份将请求转发给对应ThreadGroup。

在TaurusDB中，每个用户都对应线程池中的一组ThreadGroup。当用户连接执行SQL时，由对应的ThreadGroup中的Worker Thead来执行，同时，这些ThreadGroup会与CGroup目录树中的特定目录进行绑定。

由于租户和用户是一对多的关系，一个用户只能属于一个租户，所以每个租户包含了多个ThreadGroup。TaurusDB支持租户级和用户级的CPU资源隔离，如果设置了用户级的资源隔离，则会在用户所属租户的CGroup目录下，创建此用户的CGroup子目录。

ThreadGroup具体绑定在CGroup目录树上的哪个目录，需要根据“租户名、用户名以及是否设置了此用户的资源隔离”而定。如果设置了用户级的资源隔离，该用户对应的ThreadGroup会被绑定到此用户对应的CGroup目录上，否则该用户对应的ThreadGroup会被绑定到所属租户对应的CGroup目录上，并由租户的CGroup配置限制其资源使用。

CGroup目录分为三层，分别是进程层（process level）、租户层（tenant level）和用户层（user level），如图4所示。

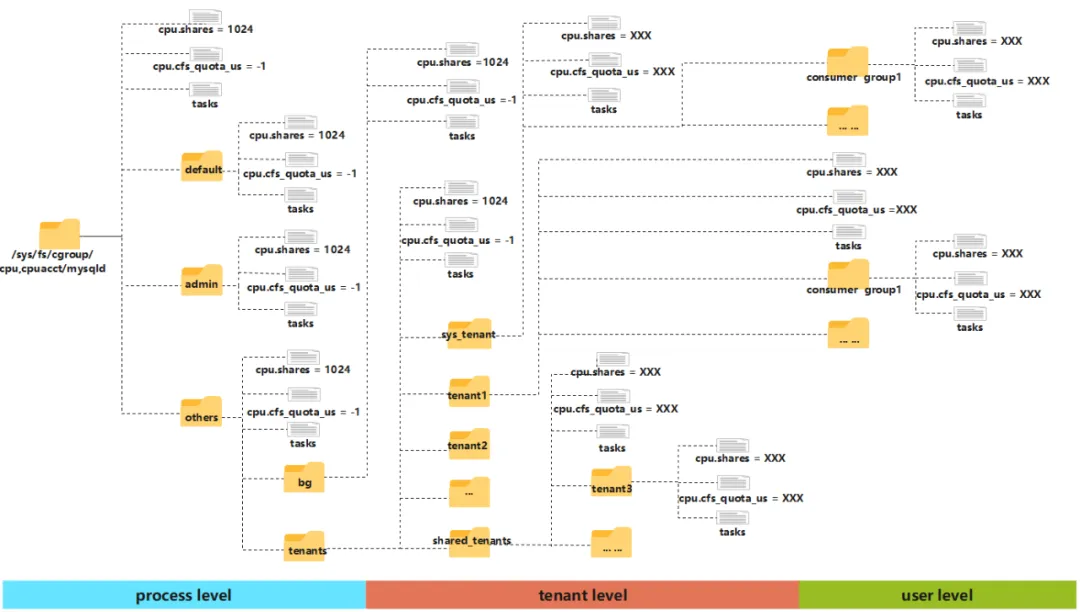

图4 CGroup目录树结构

进程层用于区分后台线程和用户线程等，包括default、admin、others三个目录。

default目录用于绑定系统关键线程，此类线程（如主线程、连接监听线程、定时任务线程等）对时延敏感，必须及时获取到所需的CPU资。因此，将其放在根目录下，避免其他线程的“扰邻”影响。

admin目录用于绑定系统超级管理员的线程，即超级管理员访问TaurusDB时产生的前台线程将绑定到admin目录下，同样放在根目录下，确保不受其他线程的“扰邻”影响。

others目录用于绑定后台线程和租户线程，其中bg目录用于绑定后台线程，tenants目录用于绑定各租户线程，即系统租户或者普通用户访问TaurusDB时，产生的前台线程将绑定在tenants目录下。若需实现用户级资源隔离，还会进一步在tenants目录下创建consumer group子目录，以实现租户内部各用户间的资源划分。

3.3元数据管理

元数据管理将提供多个多租系统表，用于数据隔离和资源隔离；资源隔离所涉及到的元数据，包括租户信息、租户及其下用户的资源配置等，都将被保存在多租系统表中。TaurusDB内部的后台线程将定时把这些数据固化为CGroup目录树下的CPU.Shares，CPU.Cfs_quota_us配置项。

由于tenants目录下的不同子目录对应不同租户和租户所属的用户，当Thread Pool创建Worker线程时，会将线程ID、租户、用户等信息传递给后台线程，由具有root权限的后台线程ID写入对应CGroup目录的Task文件中，与Task文件同一目录的CPU.Shares，CPU.Cfs_quota_us配置项将对Task文件中保存的线程发挥作用，进而实现基于CGroup的资源隔离。

4. 业务场景/流程

4.1 数据隔离

使用系统租户下的管理员账号连接数据库，并创建多种资源配置信息，用于对租户资源进行限制。

CREATE resource_config cfg_1 MAX_CPU {max_cpu_val} MIN_CPU {min_cpu_val};
CREATE resource_config cfg_2 MAX_CPU {max_cpu_val} MIN_CPU {min_cpu_val};

使用系统租户下的管理员账号连接数据库，分别创建tenant_1和tenant_2两个租户，且在创建租户时，与指定的资源配置信息绑定。

CREATE tenant tenant_1 RESOURCE_CONFIG cfg_1;
CREATE tenant tenant_2 RESOURCE_CONFIG cfg_2;

创建租户tenant_1下的用户user1，tenant_2下的用户user2。

CREATE USER 'user1@tenant_1'@'%' IDENTIFIED
 WITH mysql_native_password BY {pwssword};
GRANT priv ON *.* TO 'user1@tenant_1'@'%' WITH GRANT OPTION;

CREATE USER 'user2@tenant_2'@'%' IDENTIFIED
 WITH mysql_native_password BY {pwssword};
GRANT priv ON *.* TO 'user2@tenant_2'@'%' WITH GRANT OPTION;

创建成功后，通过“user1@tenant_1”账户连接数据库，并创建数据库test1。

再以相同的方式通过“user2@tenant_2”账户连接数据库，创建数据库test2。

对于系统用户root，能看到租户tenant_1和tenant_2下的数据库；对于用户user1，只能看到数据库test1；对于用户user2，只能看到数据库test2，具体效果如上图2所示。

4.2 租户级资源隔离

对tenant_1和tenant_2进行sysbench压测，对比不同租户下的CPU使用率。

sysbench
 --db-driver=mysql
  --mysql-host=<host> --mysql-port=<port>
   --mysql-user=user1@tenant_1
    --mysql-password=<password>
     --mysql-db=sbtest --table_size=25000 --tables=250
      --time=600 --range_selects=0 --skip-trx=1 --threads=128
       --percentile=95 --report-interval=1 oltp_read_only run

sysbench
 --db-driver=mysql
  --mysql-host=<host> --mysql-port=<port>
   --mysql-user=user1@tenant_2
    --mysql-password=<password>
     --mysql-db=sbtest --table_size=25000 --tables=250
      --time=600 --range_selects=0 --skip-trx=1 --threads=128
       --percentile=95 --report-interval=1 oltp_read_only run

结果图5所示，10:58-11:00对应租户tenant_1的结果，11:01-11:03对应租户tenant_2测试结果。

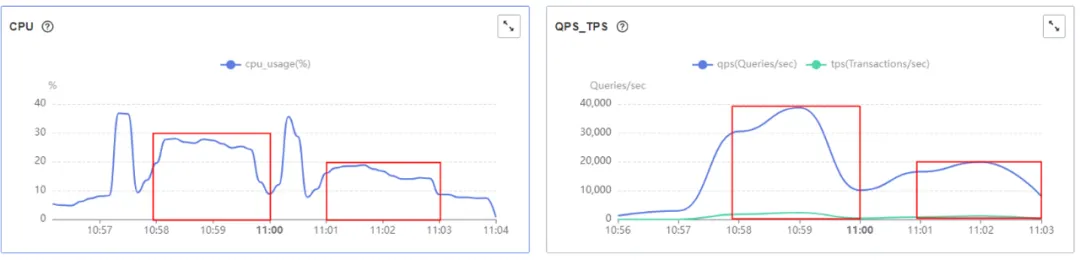

图5 租户级隔离指标对比图

结果显示，tenant_1相比tenant_2的CPU使用率，比例接近2:1；tenant_1相比tenant_2的QPS使用率，比例接近2:1。

4.3 用户级资源隔离

在此场景中，继续沿用创建的租户tenant_1，以及该租户下的用户user1和user2。接下来，通过租户tenant_1连接数据库，并创建两个资源消费组group1和group2。然后，将消费组group1绑定到用户user1，将消费组group2绑定到用户user2。

CALL dbms_resource_manager.create_consumer_group
('group1', 'comment');
CALL dbms_resource_manager.create_consumer_group
('group2', 'comment');
CALL dbms_resource_manager.set_consumer_group_mapping
('USER', 'user1', 'group1');
CALL dbms_resource_manager.set_consumer_group_mapping
('USER', 'user2', 'group2');

首先，创建一个资源计划plan1，并为其配置资源计划指令plan_directive_for_user1，该指令将plan1与group1进行关联。接着，再创建资源计划plan2，并为其配置资源计划指令plan_directive_for_user2，plan_directive_for_user2将plan2与group2关联。

CALL dbms_resource_manager.create_plan
('plan1', 'comment')
CALL dbms_resource_manager.create_plan_directive
('plan1', 'group1', 'plan_directive_for_user1', 10, 40);
CALL dbms_resource_manager.create_plan_directive
('plan1', 'group2', 'plan_directive_for_user2', 10, 40);

启用资源计划

CALL dbms_resource_manager.set_resource_manager_plan('plan1');

对租户tenant_1下的用户user1和user2执行sysbench测试，对比不同用户下的CPU使用率和QPS。

sysbench
 --db-driver=mysql
  --mysql-host=<host> --mysql-port=<port>
   --mysql-user=user1@tenant_1
    --mysql-password=<password>
     --mysql-db=sbtest --table_size=25000 --tables=250
      --time=600 --range_selects=0 --skip-trx=1 --threads=128
       --percentile=95 --report-interval=1 oltp_read_only run
sysbench
 --db-driver=mysql
  --mysql-host=<host> --mysql-port=<port>
   --mysql-user=user2@tenant_1
    --mysql-password=<password>
     --mysql-db=sbtest --table_size=25000 --tables=250
      --time=600 --range_selects=0 --skip-trx=1 --threads=128
       --percentile=95 --report-interval=1 oltp_read_only run

结果下图6所示，11:15-11:17对应租户tenant_1下user1的测试结果，11:19-11:21对应租户tenant_1下user2的测试结果。

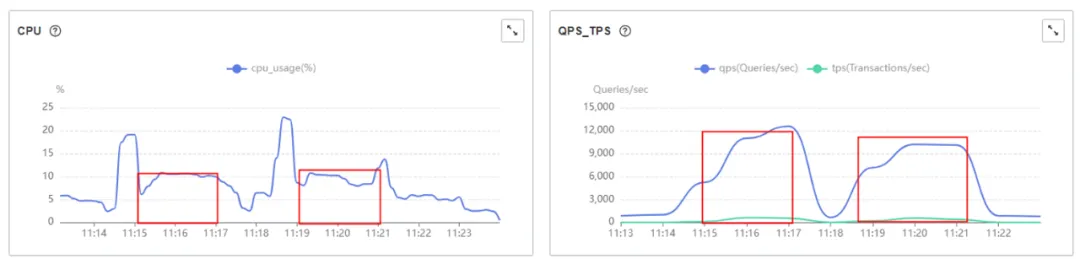

图6 用户级隔离指标对比图

结果显示，user1相比user2的CPU使用率，比例接近1:1。user1相比user2的QPS使用率，比例接近1:1。

5. 总结

本文从实现原理和业务场景两个方面，介绍了TaurusDB的多租户管理与资源隔离特性。该特性不仅支持租户间数据隔离，还支持租户级和某个租户下的用户级的资源隔离，为使用者供了更加灵活和安全的资源配置和管理方案。

如果想进一步了解此特性，可以参考官方文档：多租户管理与资源隔离 ，https://support.huaweicloud.cn/kerneldesc-gaussdbformysql/gaussdbformysql_20_0053.html

6. 参考

[1] Linux管理之CGroup简介：https://tech.meituan.com/2015/03/31/cgroups.html

[2] https://kubernetes.io/docs/concepts/architecture/cgroups/
