RocketMQ（七）：消费者如何保证顺序消费？

RocketMQ（七）：消费者如何保证顺序消费？

之前的文章已经描述过消费消息有并发、顺序两种方式，其中并发消费常用于无序消息中，而顺序消息用于有序消息

顺序消费是确保消息严格有序的前提，当需要确保消息有序时需要采用顺序消费，否则会可能打破消息的有序性

顺序消费较为复杂，会涉及到多种锁来保证顺序消费

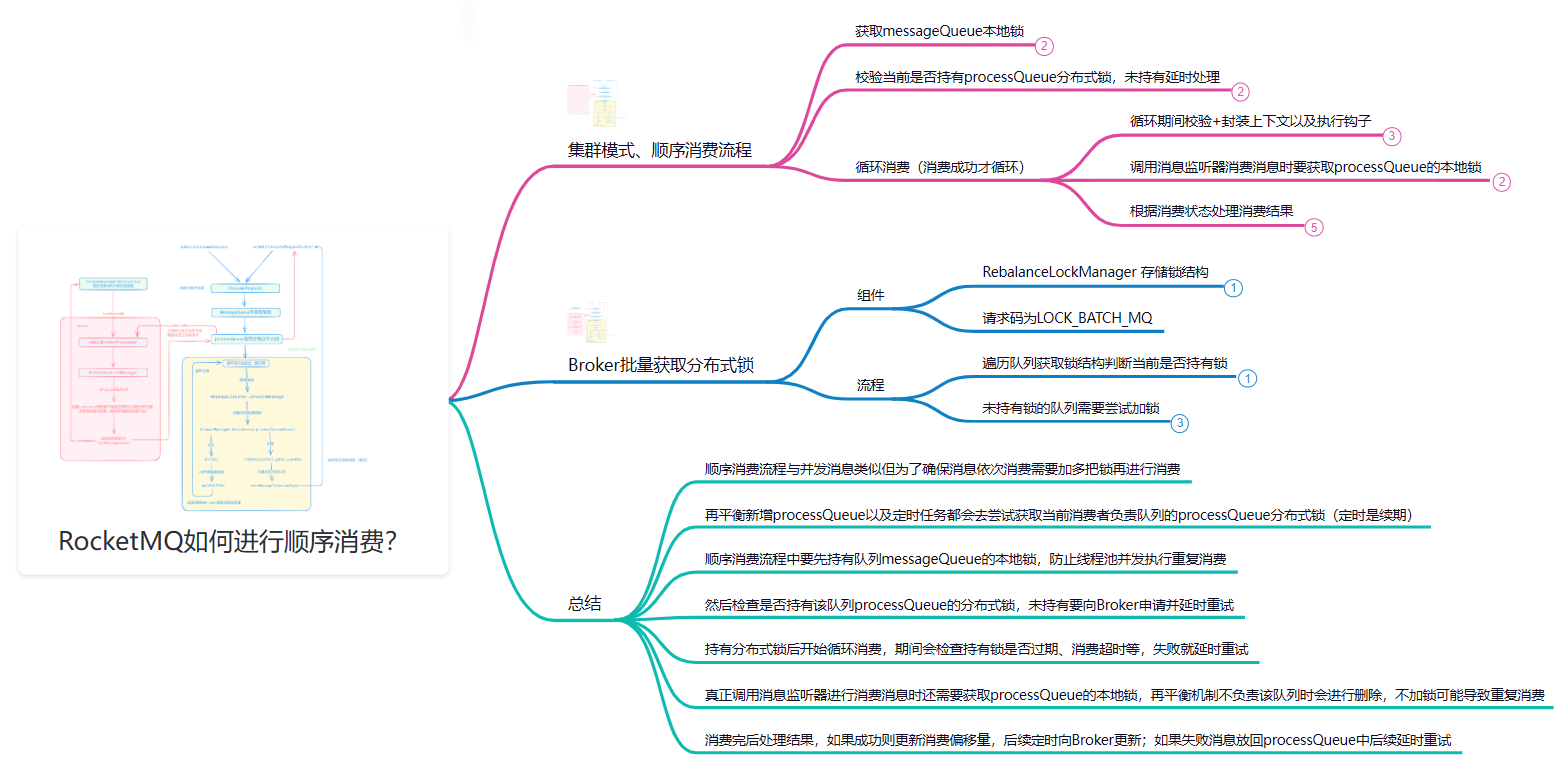

本篇文章就来描述顺序消费的原理，来看看RocketMQ是如何保证顺序消费的，导图如下：

往期好文：

RocketMQ（一）：消息中间件缘起，一览整体架构及核心组件

RocketMQ（二）：揭秘发送消息核心原理（源码与设计思想解析）

RocketMQ（三）：面对高并发请求，如何高效持久化消息？（核心存储文件、持久化核心原理、源码解析）

RocketMQ（四）：消费前如何拉取消息？（长轮询机制）

RocketMQ（五）：揭秘高吞吐量并发消费原理

RocketMQ（六）：Consumer Rebalanc原理（运行流程、触发时机、导致的问题）

顺序消费原理

再平衡时加分布式锁

在顺序消费下，再平衡机制为了让每个队列都只分配到一个消费者，要向Broker获取该队列的分布式锁

再平衡更新ProcessQueue时，调用updateProcessQueueTableInRebalance新增时，如果是顺序的再平衡要先判断内存队列processQueue是否加分布式锁：

		for (MessageQueue mq : mqSet) {
        	//本地没有则要新增
            if (!this.processQueueTable.containsKey(mq)) {
                //如果顺序 要判断队列是否加锁， 未获取说明其他消费者已经获取由它负责，这里跳过
                if (isOrder && !this.lock(mq)) {
                    continue;
                }

               //新增略
            }
        }

RebalanceImpl.lock

加锁的流程：获取Broker信息、调用lockBatchMQ向Broker申请给（批量）队列加分布式锁、将拿到锁队列对应的ProcessQueue设置为已加锁并更新获取锁的时间用于判断锁是否过期

public boolean lock(final MessageQueue mq) {
    //获取Broker
    FindBrokerResult findBrokerResult = this.mQClientFactory.findBrokerAddressInSubscribe(mq.getBrokerName(), MixAll.MASTER_ID, true);
    if (findBrokerResult != null) {
        LockBatchRequestBody requestBody = new LockBatchRequestBody();
        requestBody.setConsumerGroup(this.consumerGroup);
        requestBody.setClientId(this.mQClientFactory.getClientId());
        requestBody.getMqSet().add(mq);

        try {
            //向Broker请求要加锁的队列 返回的结果就是获取到锁的队列
            Set<MessageQueue> lockedMq =
                this.mQClientFactory.getMQClientAPIImpl().lockBatchMQ(findBrokerResult.getBrokerAddr(), requestBody, 1000);

            //将获取到锁的队列对应的ProcessQueue的lock字段设置为true标识获取到分布式锁，并更新锁时间用于判断是否过期
            for (MessageQueue mmqq : lockedMq) {
                ProcessQueue processQueue = this.processQueueTable.get(mmqq);
                if (processQueue != null) {
                    processQueue.setLocked(true);
                    processQueue.setLastLockTimestamp(System.currentTimeMillis());
                }
            }

            boolean lockOK = lockedMq.contains(mq);
            log.info("the message queue lock {}, {} {}",
                lockOK ? "OK" : "Failed",
                this.consumerGroup,
                mq);
            return lockOK;
        } catch (Exception e) {
            log.error("lockBatchMQ exception, " + mq, e);
        }
    }

    return false;
}

同时在ConsumeMessageOrderlyService组件启动时会开启定时任务（默认20S）调用lockAll向Broker获取当前负责processQueue的分布式锁(如果已持有则相当于续期)

顺序消费流程

前文已经说过：PullRequest（拉取消息）与MessageQueue、ProcessQueue（内存中存储、消费消息）一一对应，关系密切

在消费端流程中涉及三把锁，MessageQueue的本地锁、ProcessQueue的分布式锁和本地锁

PullRequest拉取消息到ProcessQueue后会提交异步消费消息，封装ConsumeRequest提交到线程池，其集群模式下的顺序消费流程为：

1. 获取该队列messageQueue本地锁加锁（防止线程池并发消费同一队列）
2. 校验是否持有processQueue分布式锁，如果未持有调用 tryLockLaterAndReconsume 延迟尝试加processQueue分布式锁并提交消费请求【未获取到锁，说明其他节点已获取分布式锁，当前节点先延时3s再进行消费（可能是再平衡机制将该队列分配给其他节点）】
3. 循环开始顺序消费消息，每次消费设置的最大消费消息数量，如果消费成功就循环消费，期间校验是否持有processQueue分布式锁，以及是否超时（默认60S，超时延时提交消费请求，期间还会封装上下文和执行消费前后的钩子）
4. 真正调用消息监听器进行消息消费时，需要获取processQueue的本地锁（再平衡如果将队列分配给其他消费者，会删除该队列，加锁防止在删除的过程中可能并发进行消费，防止多节点的重复消费）
5. 最后处理消费后的结果 processConsumeResult

@Override
public void run() {
    if (this.processQueue.isDropped()) {
        log.warn("run, the message queue not be able to consume, because it's dropped. {}", this.messageQueue);
        return;
    }

    //获取该队列本地内存锁的锁对象
    final Object objLock = messageQueueLock.fetchLockObject(this.messageQueue);
    //队列加锁
    synchronized (objLock) {
        //集群模式要获取分布式锁并且不过期 否则调用tryLockLaterAndReconsume延迟处理
        if (MessageModel.BROADCASTING.equals(ConsumeMessageOrderlyService.this.defaultMQPushConsumerImpl.messageModel())
            || (this.processQueue.isLocked() && !this.processQueue.isLockExpired())) {
            final long beginTime = System.currentTimeMillis();
            //消费成功循环处理 直到失败延迟处理
            for (boolean continueConsume = true; continueConsume; ) {

                //再次校验 没获取锁 或者 超时 都会调用tryLockLaterAndReconsume延迟处理
                //...

                //如果循环超时则延时提交消费请求，后续重新消费
                long interval = System.currentTimeMillis() - beginTime;
                if (interval > MAX_TIME_CONSUME_CONTINUOUSLY) {
                    ConsumeMessageOrderlyService.this.submitConsumeRequestLater(processQueue, messageQueue, 10);
                    break;
                }


                //每次最大消费消息数量
                final int consumeBatchSize =
                    ConsumeMessageOrderlyService.this.defaultMQPushConsumer.getConsumeMessageBatchMaxSize();
                //从内存队列中获取要消费的消息
                List<MessageExt> msgs = this.processQueue.takeMessages(consumeBatchSize);
                //消息可能是重试的，重置为正常的topic
                defaultMQPushConsumerImpl.resetRetryAndNamespace(msgs, defaultMQPushConsumer.getConsumerGroup());
                if (!msgs.isEmpty()) {
                    //顺序上下文
                    final ConsumeOrderlyContext context = new ConsumeOrderlyContext(this.messageQueue);
					//执行后的状态
                    ConsumeOrderlyStatus status = null;

                    //构建上下文 行前的钩子..

                    long beginTimestamp = System.currentTimeMillis();
                    ConsumeReturnType returnType = ConsumeReturnType.SUCCESS;
                    boolean hasException = false;
                    try {
                        //消费前加processQueue本地锁
                        this.processQueue.getConsumeLock().lock();
                        if (this.processQueue.isDropped()) {
                            log.warn("consumeMessage, the message queue not be able to consume, because it's dropped. {}",
                                this.messageQueue);
                            break;
                        }

                        //顺序消费消息
                        status = messageListener.consumeMessage(Collections.unmodifiableList(msgs), context);
                    } catch (Throwable e) {
                        hasException = true;
                    } finally {
                        this.processQueue.getConsumeLock().unlock();
                    }

					//处理状态..

                    //执行后的钩子..

                    ConsumeMessageOrderlyService.this.getConsumerStatsManager()
                        .incConsumeRT(ConsumeMessageOrderlyService.this.consumerGroup, messageQueue.getTopic(), consumeRT);

                    //处理消费后的状态
                    continueConsume = ConsumeMessageOrderlyService.this.processConsumeResult(msgs, status, context, this);
                } else {
                    continueConsume = false;
                }
            }
        } else {
            if (this.processQueue.isDropped()) {
                log.warn("the message queue not be able to consume, because it's dropped. {}", this.messageQueue);
                return;
            }

            ConsumeMessageOrderlyService.this.tryLockLaterAndReconsume(this.messageQueue, this.processQueue, 100);
        }
    }
}

顺序消费过程中部分流程也与并发消费类似，只不过需要通过加锁的方式保证顺序消费

List<MessageExt> msgs = this.processQueue.takeMessages(consumeBatchSize);

processQueue 存储消息的内存队列是由两个TreeMap实现的，Key为消息的偏移量作为顺序，优先消费先持久化的消息（偏移量小）

其中 msgTreeMap 存储拉取到内存的消息，consumingMsgOrderlyTreeMap 在顺序消费时才使用，取出消息时将消息存入该容器，消费失败时再将消息放回 msgTreeMap 后续重复进行消费

public List<MessageExt> takeMessages(final int batchSize) {
    List<MessageExt> result = new ArrayList<MessageExt>(batchSize);
    final long now = System.currentTimeMillis();
    try {
        //取出加写锁
        this.treeMapLock.writeLock().lockInterruptibly();
        this.lastConsumeTimestamp = now;
        try {
            if (!this.msgTreeMap.isEmpty()) {
                for (int i = 0; i < batchSize; i++) {
                    //取出首个节点 也就是偏移量小的消息
                    Map.Entry<Long, MessageExt> entry = this.msgTreeMap.pollFirstEntry();
                    if (entry != null) {
                        result.add(entry.getValue());
                        //加入consumingMsgOrderlyTreeMap
                        consumingMsgOrderlyTreeMap.put(entry.getKey(), entry.getValue());
                    } else {
                        break;
                    }
                }
            }

            if (result.isEmpty()) {
                consuming = false;
            }
        } finally {
            this.treeMapLock.writeLock().unlock();
        }
    } catch (InterruptedException e) {
        log.error("take Messages exception", e);
    }

    return result;
}

ProcessQueue.commit

处理消费成功的结果时会调用 ProcessQueue.commit 进行更新msgCount、msgSize等字段并清空consumingMsgOrderlyTreeMap，最后返回偏移量后续更新消费偏移量

public long commit() {
    try {
        this.treeMapLock.writeLock().lockInterruptibly();
        try {
            Long offset = this.consumingMsgOrderlyTreeMap.lastKey();
            //维护  msgCount、msgSize
            msgCount.addAndGet(0 - this.consumingMsgOrderlyTreeMap.size());
            for (MessageExt msg : this.consumingMsgOrderlyTreeMap.values()) {
                msgSize.addAndGet(0 - msg.getBody().length);
            }
            //清空
            this.consumingMsgOrderlyTreeMap.clear();
            if (offset != null) {
                return offset + 1;
            }
        } finally {
            this.treeMapLock.writeLock().unlock();
        }
    } catch (InterruptedException e) {
        log.error("commit exception", e);
    }

    return -1;
}

ProcessQueue.makeMessageToConsumeAgain

处理失败则会调用 ProcessQueue.makeMessageToConsumeAgain 将取出的消息重新放回msgTreeMap，延迟后再尝试消费

public void makeMessageToConsumeAgain(List<MessageExt> msgs) {
    try {
        this.treeMapLock.writeLock().lockInterruptibly();
        try {
            for (MessageExt msg : msgs) {
                //消息放回msgTreeMap
                this.consumingMsgOrderlyTreeMap.remove(msg.getQueueOffset());
                this.msgTreeMap.put(msg.getQueueOffset(), msg);
            }
        } finally {
            this.treeMapLock.writeLock().unlock();
        }
    } catch (InterruptedException e) {
        log.error("makeMessageToCosumeAgain exception", e);
    }
}

processConsumeResult

processConsumeResult根据消费状态处理结果大致分成成功与失败的情况：

如果是成功会取出消息偏移量并进行更新（调用commit）

//获取偏移量
commitOffset = consumeRequest.getProcessQueue().commit();
//更新
if (commitOffset >= 0 && !consumeRequest.getProcessQueue().isDropped()) {
    this.defaultMQPushConsumerImpl.getOffsetStore().updateOffset(consumeRequest.getMessageQueue(), commitOffset, false);
}

更新流程与并发消费使用的组件相同（这里不再说明，之前的文章已描述），也是定时向Broker更新消费偏移量的

如果是失败则会把消息放回内存队列（调用makeMessageToConsumeAgain），然后再调用submitConsumeRequestLater延时提交消费请求（延时重新消费）

与并发消费不同的是：并发消费延时会放回Broker并且随着消费失败延时时间也会增加，而顺序消费一直都在内存中延时重试，如果一直消费失败会“卡住”导致消息堆积

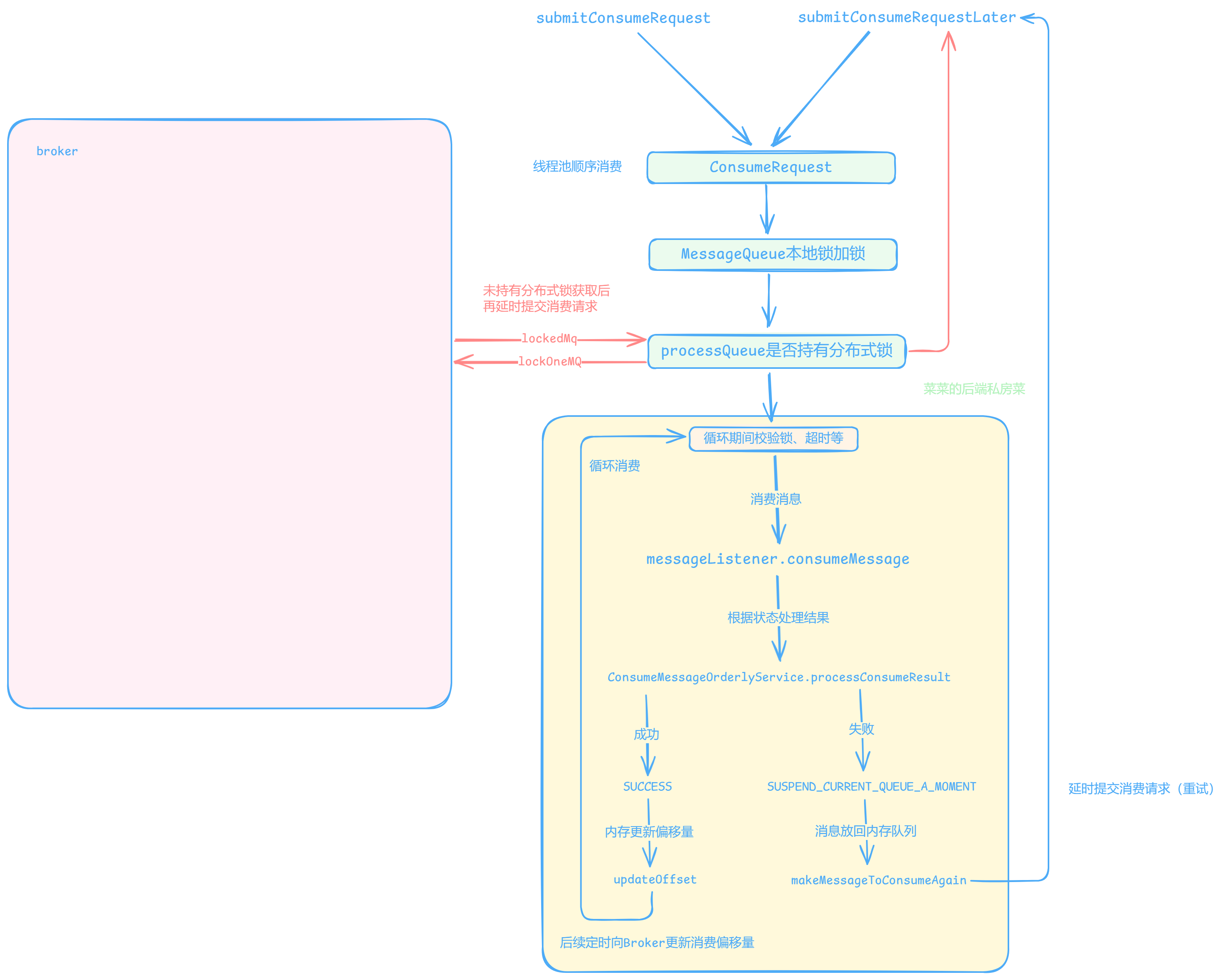

总结顺序消费流程如下：

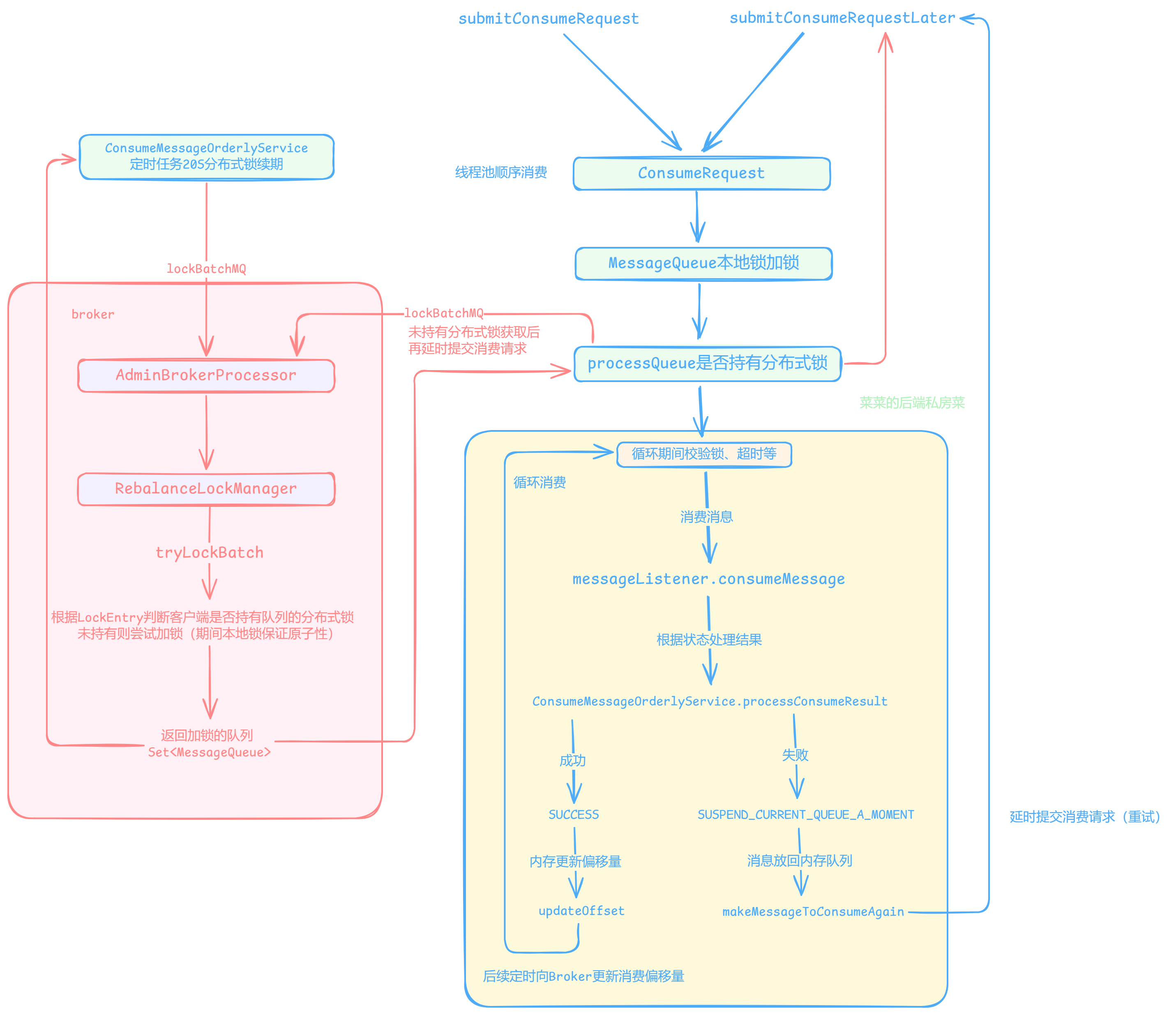

Broker处理获取分布式锁

broker维护mqLockTable的双层Map，其中第一层Key为消费者组名，第二层为队列，值为锁实体

ConcurrentMap<String/* group */, ConcurrentHashMap<MessageQueue, LockEntry>> mqLockTable

队列的锁实体字段包含持有锁的客户端ID和获取锁的时间，用于判断某客户端是否持有锁

static class LockEntry {
    private String clientId;
    private volatile long lastUpdateTimestamp = System.currentTimeMillis();
}

获取分布式锁的请求码为LOCK_BATCH_MQ，Broker使用AdminBrokerProcessor调用RebalanceLockManager的tryLockBatch进行处理：

1. 遍历需要加锁的队列，调用isLocked判断消费者（客户端）是否已持有队列的锁

   （获取到队列对应的锁实体，通过锁实体记录的客户端ID与当前客户端ID是否相同，持有锁时间是否过期（60S）来判断当前是否为持有锁的状态，如果持有锁相当于获取锁成功并更新获取锁的时间，加入加锁队列集合，否则加入未加锁队列集合）

2. 如果（客户端）有队列当前未持有锁，则要尝试获取锁（操作期间为复合操作，broker使用本地锁保证原子性）

3. 获取队列对应的锁实体判断是否持有锁（为空说明为第一次获取锁直接创建，isLocked比较客户端ID并且未过期才算获取锁，isExpired已过期也可以获取锁，其他情况就是别的客户端已经获取锁）

4. 返回获取锁的队列集合

public Set<MessageQueue> tryLockBatch(final String group, final Set<MessageQueue> mqs,
    final String clientId) {
    //加锁队列集合
    Set<MessageQueue> lockedMqs = new HashSet<MessageQueue>(mqs.size());
    //未加锁队列集合
    Set<MessageQueue> notLockedMqs = new HashSet<MessageQueue>(mqs.size());

    for (MessageQueue mq : mqs) {
        //判断队列上次加锁的客户端是否为当前客户端
        if (this.isLocked(group, mq, clientId)) {
            lockedMqs.add(mq);
        } else {
            notLockedMqs.add(mq);
        }
    }

    //如果有的队列上次加锁的客户端不是当前客户端 则要尝试加锁（该期间可能别的客户端还在持有锁）
    if (!notLockedMqs.isEmpty()) {
        try {
            //加锁保证原子性 （这里的锁是broker本地锁保证复合操作的原子性）
            this.lock.lockInterruptibly();
            try {
                //根据消费组拿到对应队列与锁
                ConcurrentHashMap<MessageQueue, LockEntry> groupValue = this.mqLockTable.get(group);
                if (null == groupValue) {
                    //初始化
                    groupValue = new ConcurrentHashMap<>(32);
                    this.mqLockTable.put(group, groupValue);
                }

                //遍历需要加锁的集合
                for (MessageQueue mq : notLockedMqs) {
                    LockEntry lockEntry = groupValue.get(mq);
                    //锁实体为空说明第一次获取直接创建
                    if (null == lockEntry) {
                        lockEntry = new LockEntry();
                        //设置获取锁的客户端ID （类似偏向锁）
                        lockEntry.setClientId(clientId);
                        groupValue.put(mq, lockEntry);
                    }

                    //如果持有锁的客户端ID相同并且未过期（60S）则更新持有锁时间
                    if (lockEntry.isLocked(clientId)) {
                        lockEntry.setLastUpdateTimestamp(System.currentTimeMillis());
                        //加锁成功加入
                        lockedMqs.add(mq);
                        continue;
                    }

                    //当前持有锁的客户端ID
                    String oldClientId = lockEntry.getClientId();

                    //如果已过期 则设置当前客户端为新获取锁的客户端
                    if (lockEntry.isExpired()) {
                        lockEntry.setClientId(clientId);
                        lockEntry.setLastUpdateTimestamp(System.currentTimeMillis());
                        //加锁成功加入
                        lockedMqs.add(mq);
                        continue;
                    }

					//其他情况 则有其他客户端已获取锁
                }
            } finally {
                this.lock.unlock();
            }
        } catch (InterruptedException e) {
            log.error("putMessage exception", e);
        }
    }

    return lockedMqs;
}

解锁流程同理，都是操作mqLockTable

分布式锁过期时间在服务端Broker与客户端（消费者）不同：

客户端默认加锁时间为30S rocketmq.client.rebalance.lockMaxLiveTime

客户端定时任务默认每20S进行锁续期 rocketmq.client.rebalance.lockInterval

服务端默认加锁时间为60S rocketmq.broker.rebalance.lockMaxLiveTime

总结

顺序消费的流程与并发消息流程的类似，但为了确保消息有序、依次进行消费，期间会需要加多种锁

顺序消费流程中会先对messageQueue加本地锁，这是为了确保线程池执行ConsumeRequest任务时只有一个线程执行

然后检查要消费的队列processQueue是否持有分布式锁，这是为了确保再平衡机制时被多个节点的消费者重复消费消息

如果未持有分布式锁会向Broker尝试加锁，并延时提交消费请求，后续重试

如果持有分布式锁会开始循环消费，期间也会检查持有分布式锁、超时等情况，不满足条件就延时重试

监听器消费消息时，还要持有processQueue的本地锁，这是为了防止当前消费者不再负责该队列的情况下会删除，不加锁并发删除时会导致重复消费

使用消息监听器消费完消息后根据状态进行处理结果，如果成功则在内存中更新消费偏移量，后续再定时向Broker更新（与并发消费相同）

如果失败则会将消息放回processQueue并延时提交消费请求后续重试，与并发消费不同（并发消费失败会延时，重投入重试队列再进行重试或加入死信队列，而顺序消息是一直在内存中重试，会阻塞后续消息）

再平衡机制新增processQueue时，如果是顺序消费就会去尝试获取它的分布式锁（默认30S过期），并且有定时任务默认每20S进行分布式锁续期

Broker使用锁实体作为processQueue的分布式锁，记录持有分布式锁的客户端以及过期时间（默认60S过期）

每次需要对哪些队列进行加锁，只需要判断队列对应的锁实体客户端ID以及过期时间即可
