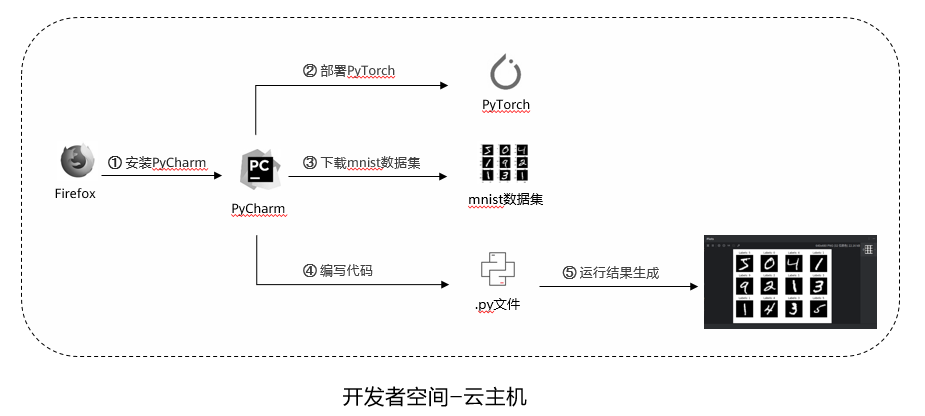

说明：

① 下载并安装PyCharm；

② 创建Python文件，部署PyTorch；

③ 下载测试数据集、训练数据集和验证数据集；

④ 编写代码，实现手写体识别；

⑤ 运行代码，生成结果。

五、实验步骤

5.1 安装PyCharm

1.下载PyCharm

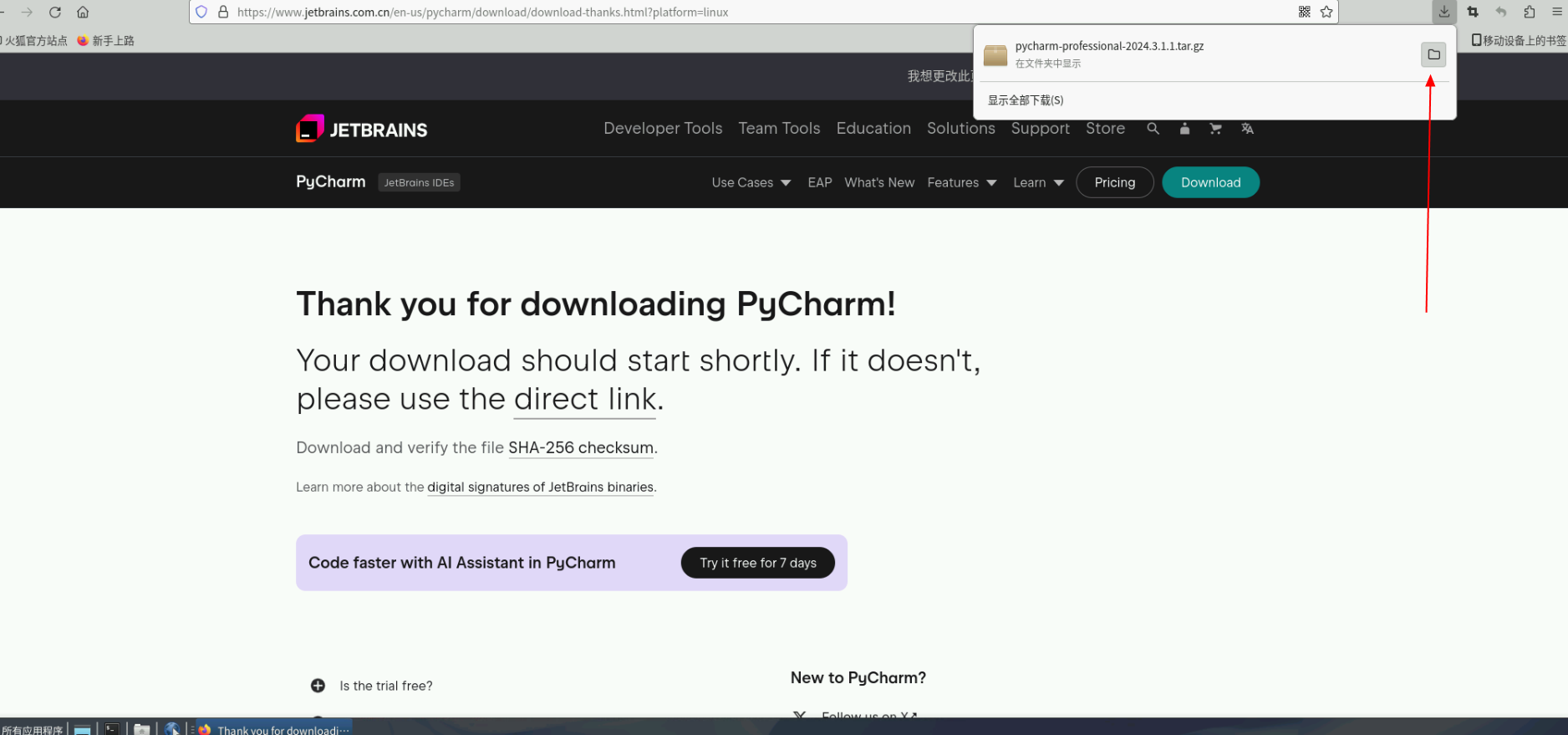

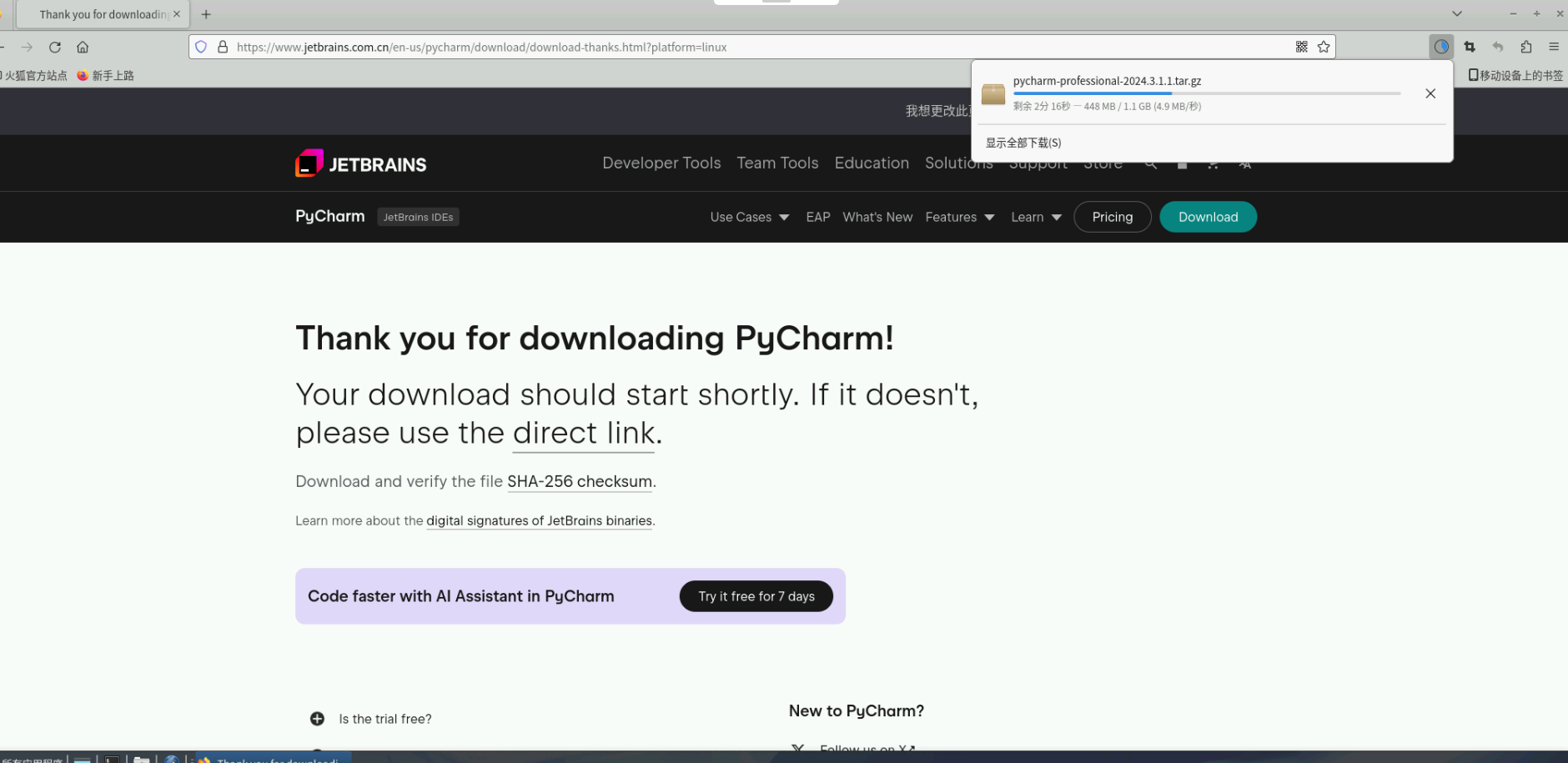

进入云主机，打开左侧Firefox浏览器，搜索https://www.jetbrains.com.cn/en-us/pycharm/download/download-thanks.html?platform=linux 点击下载PyCharm。

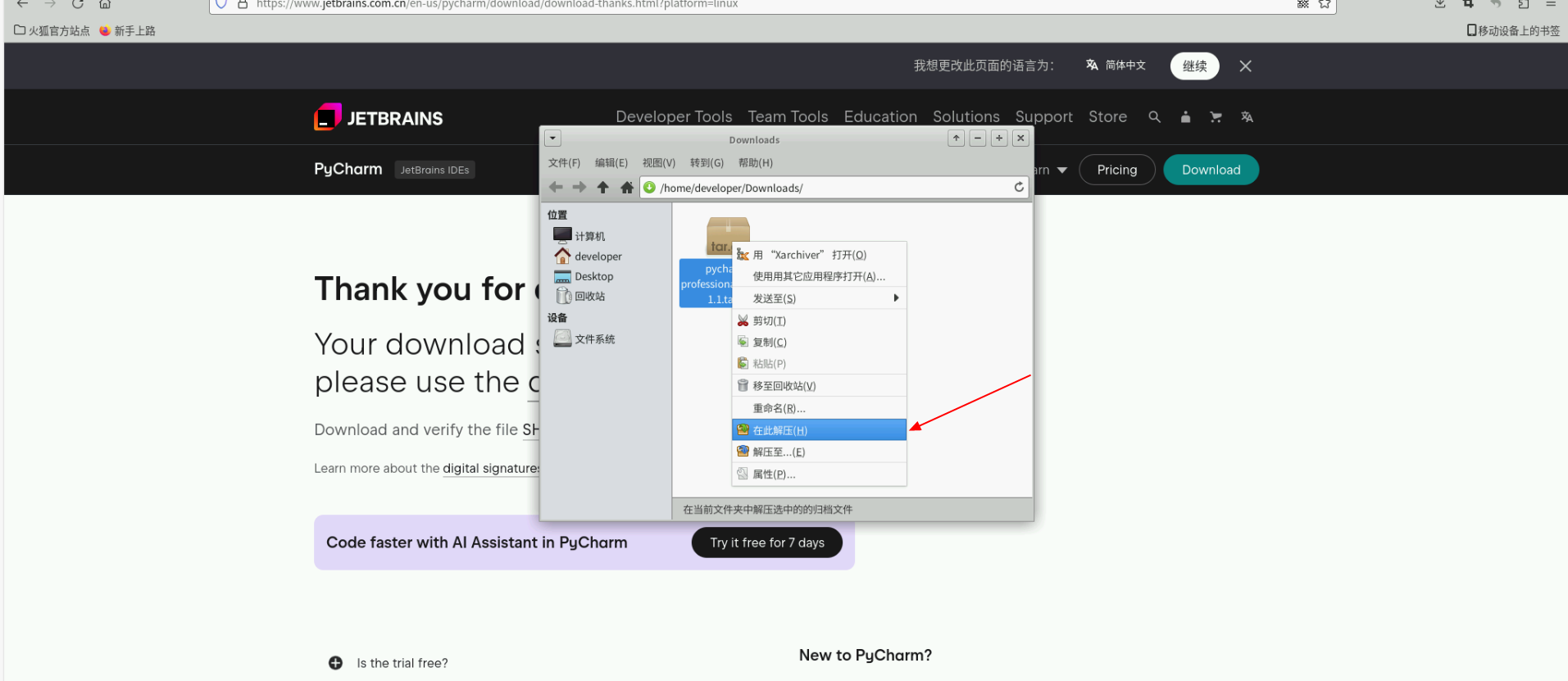

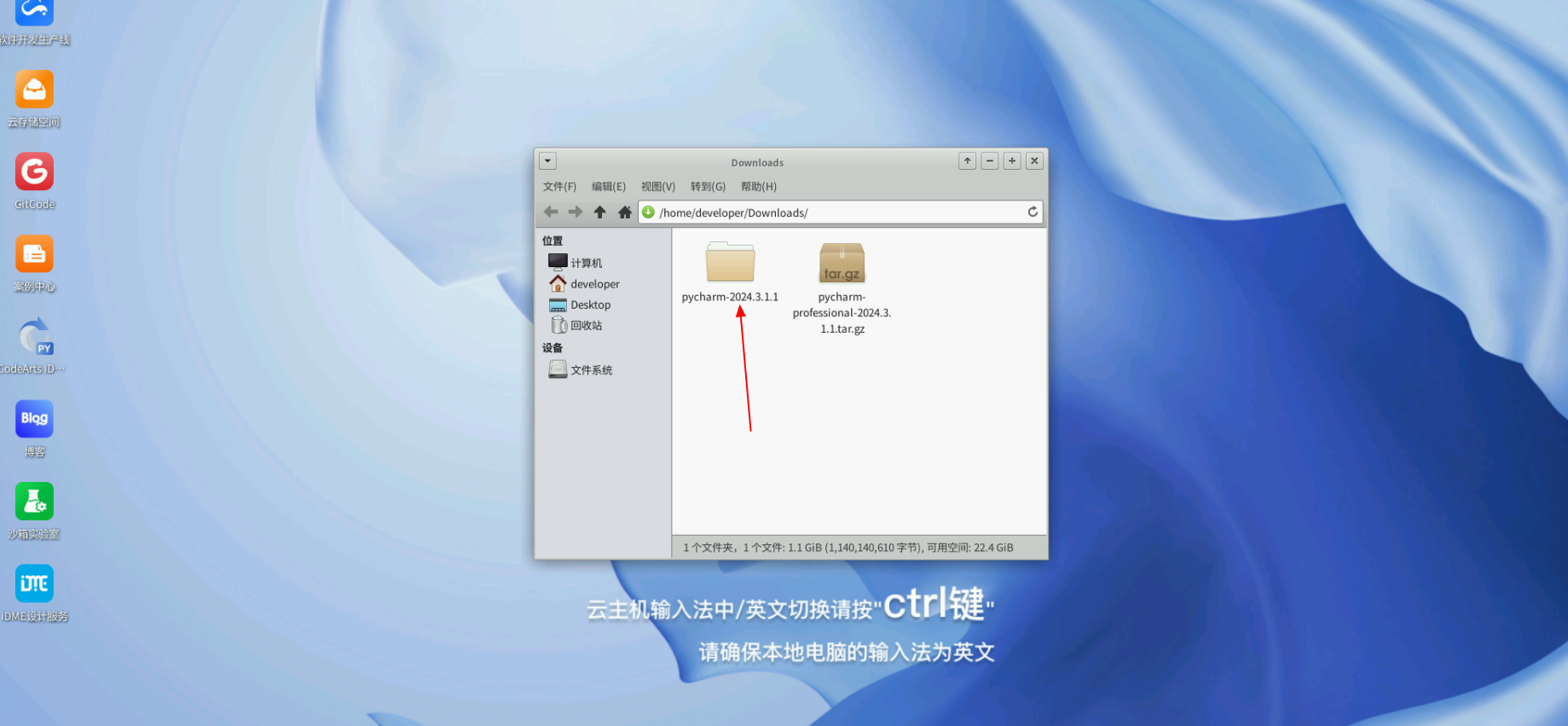

下载好后是一个压缩文件，选择将文件压缩到此处。

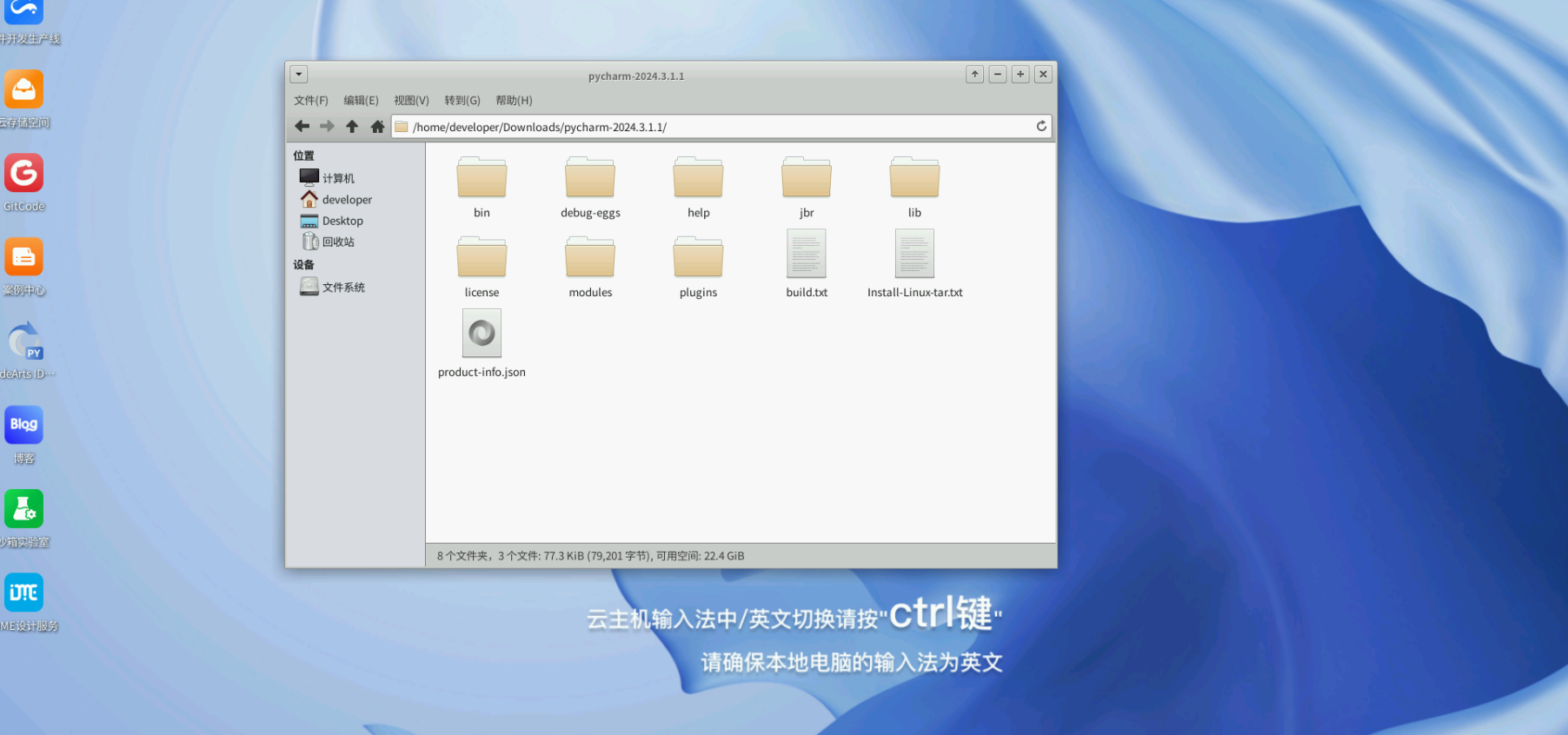

解压后目录内容显示如下。

2.安装PyCharm

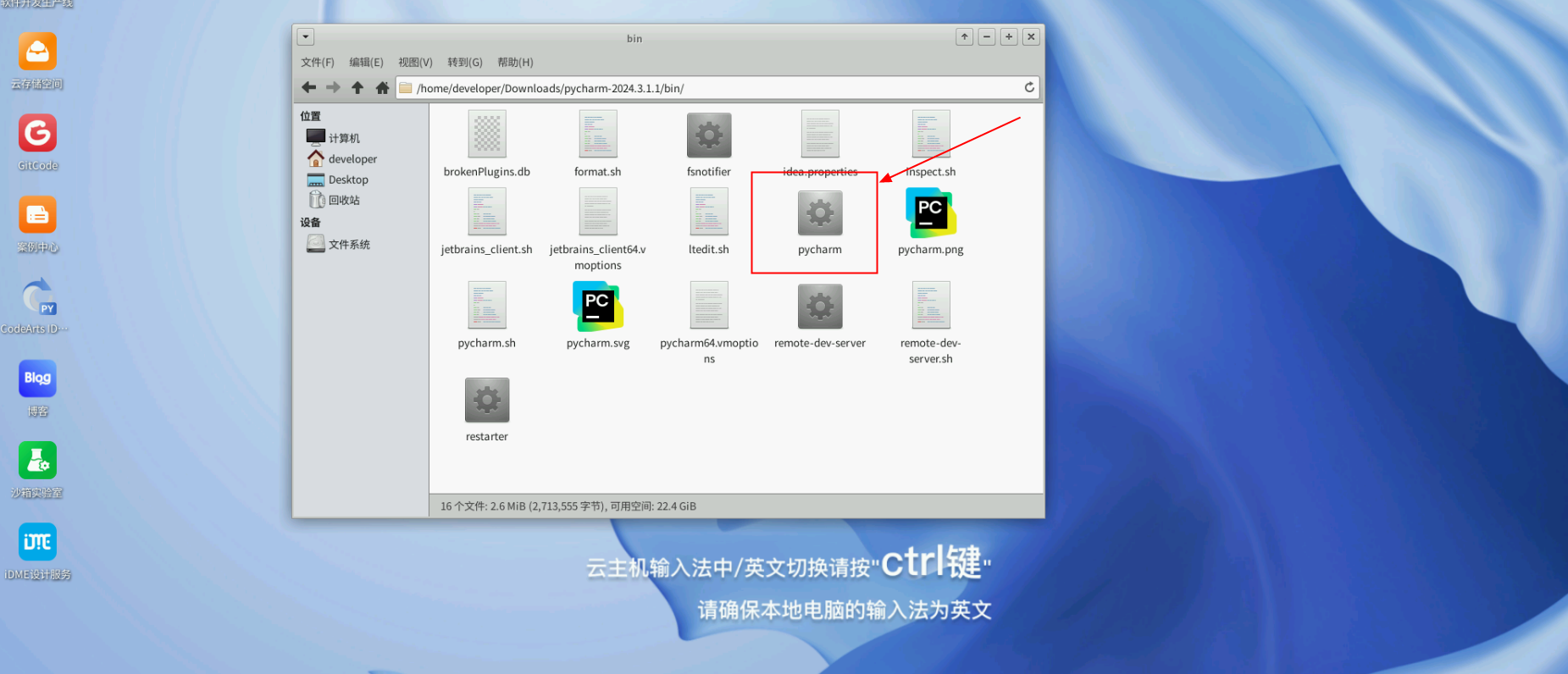

双击进入bin目录，双击PyCharm图标打开PyCharm。

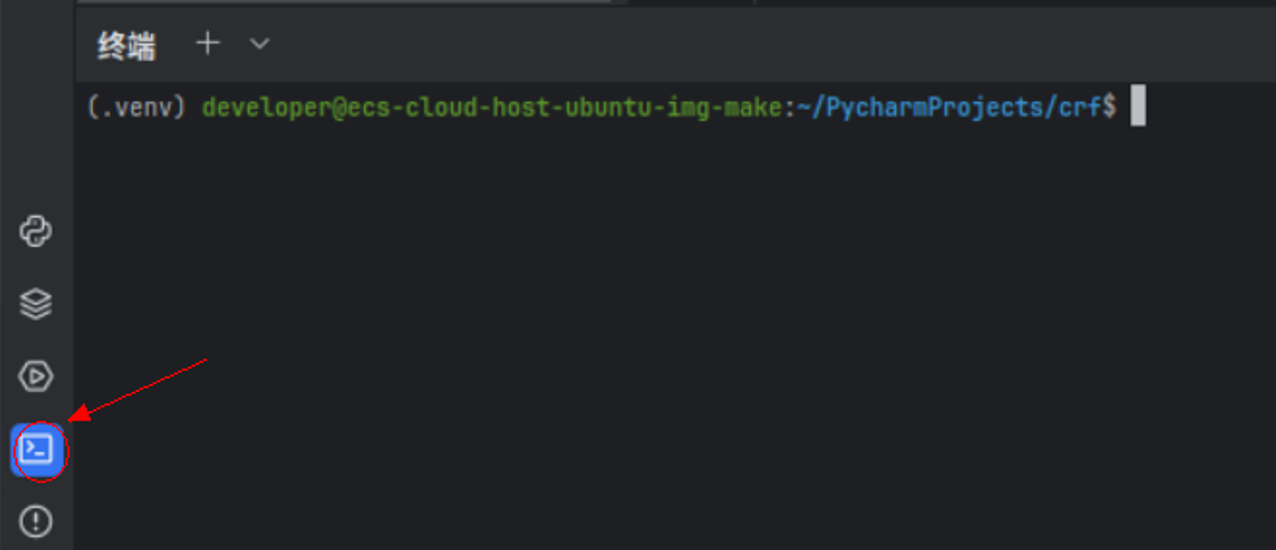

在PyCharm的左下角单击图标打开终端。

进入到终端后输入命令进入到bin目录下。

cd 下载
cd pycharm-2024.2.1
cd bin

输入命令执行脚本。

sh ./pycharm.sh

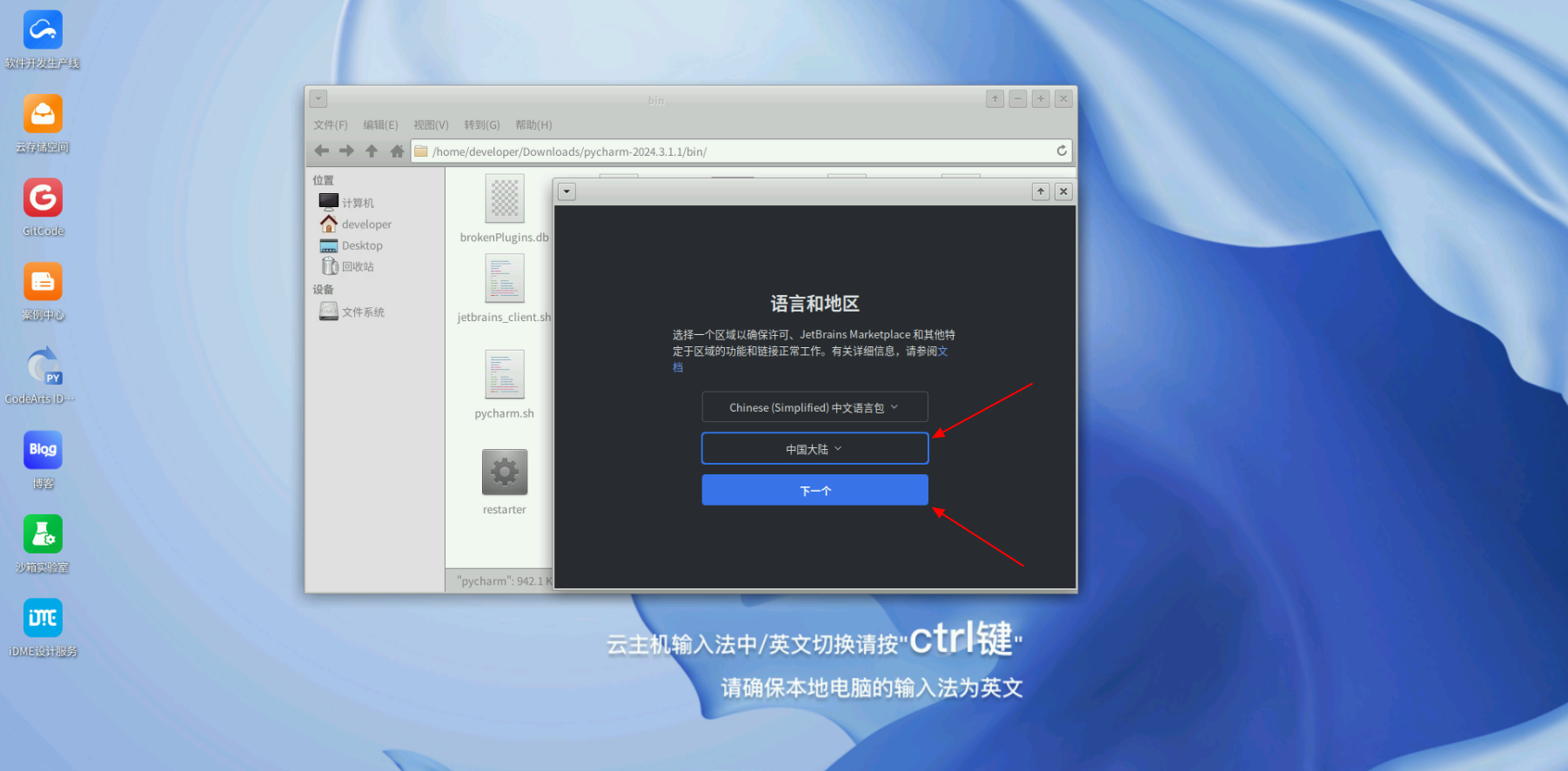

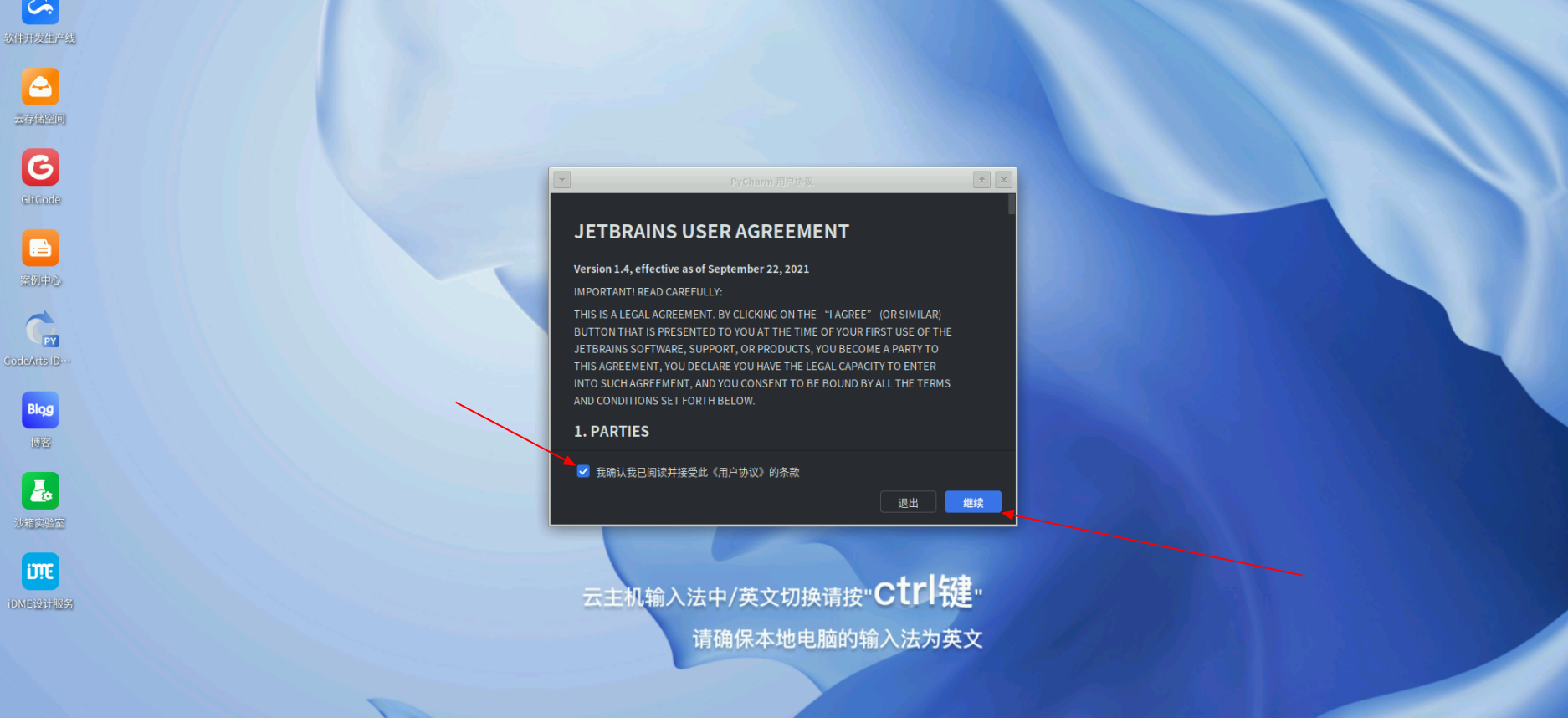

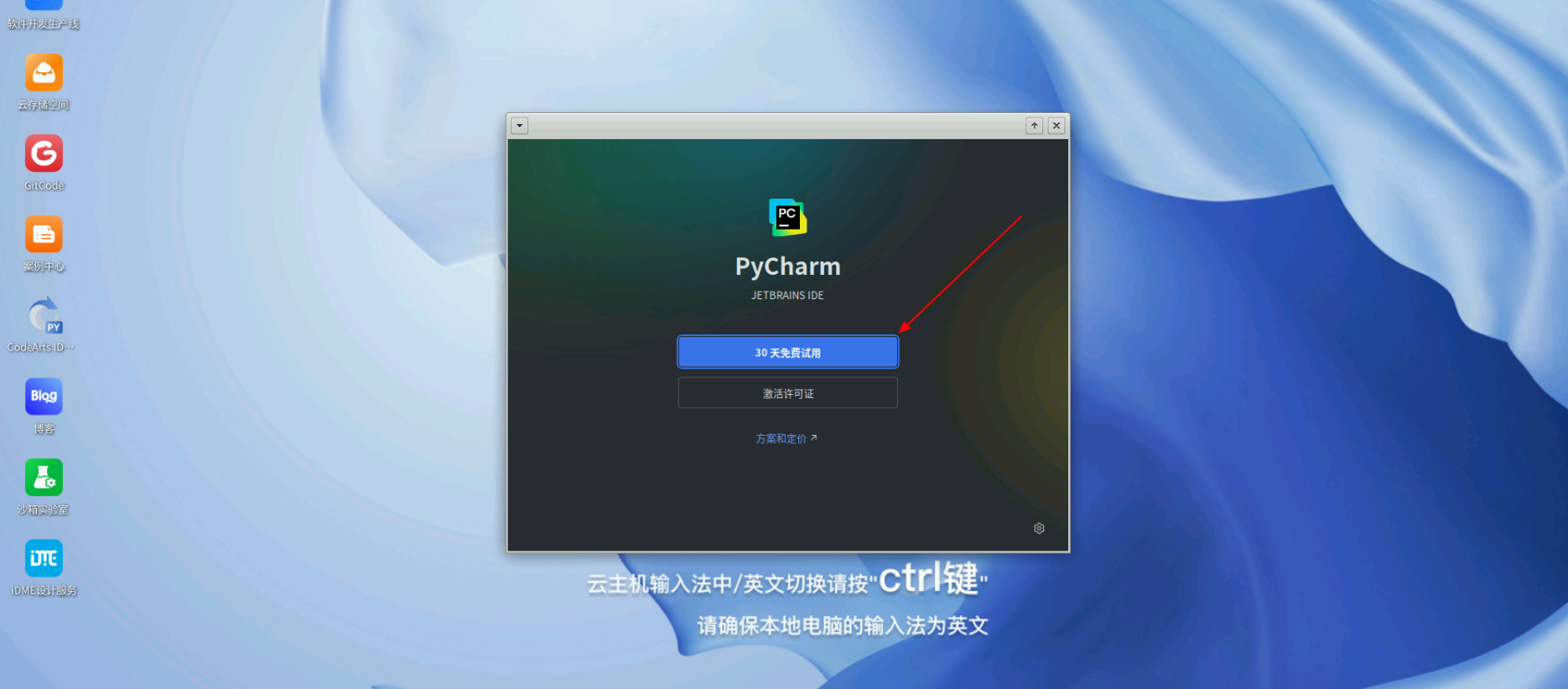

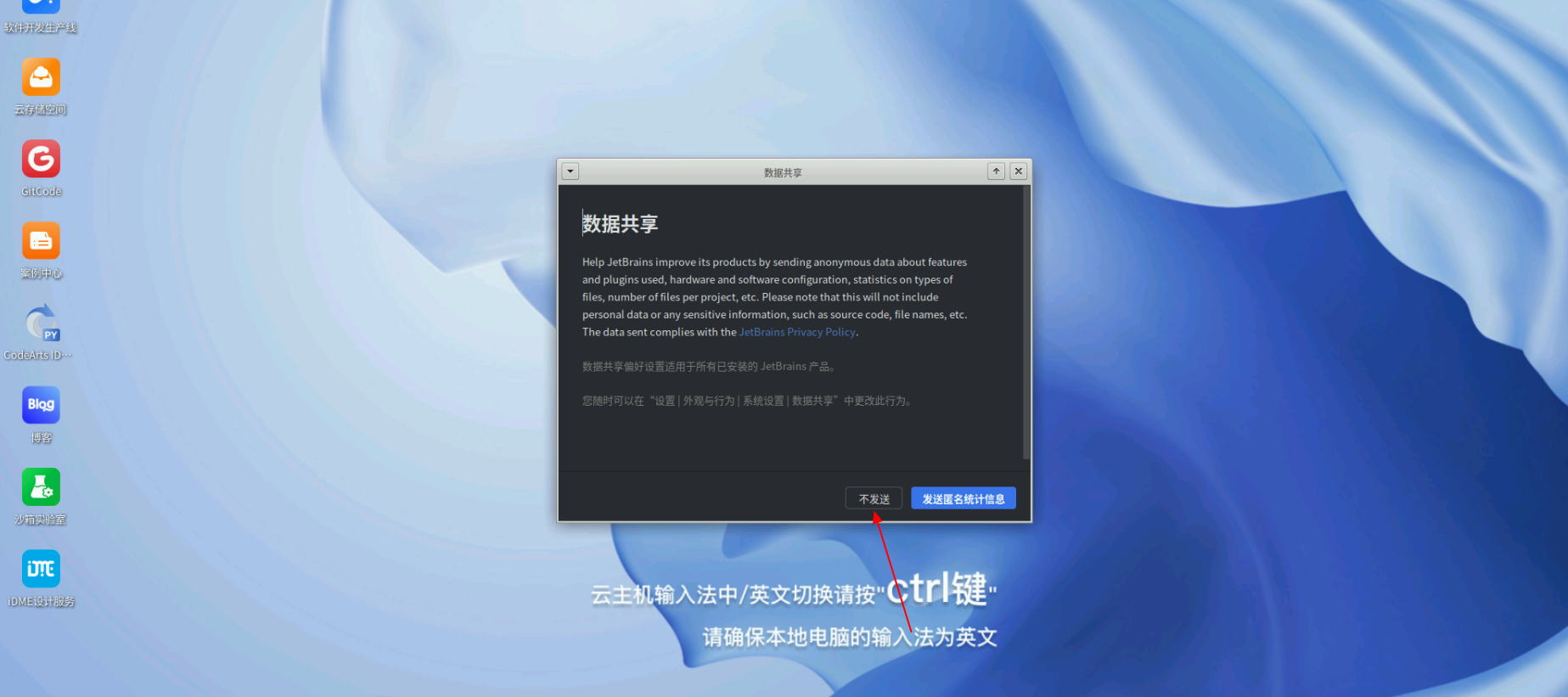

执行完命令后会自动弹出窗口，选择“开始30天免费试用”。

5.2 下载PyTorch框架

1.新建目录

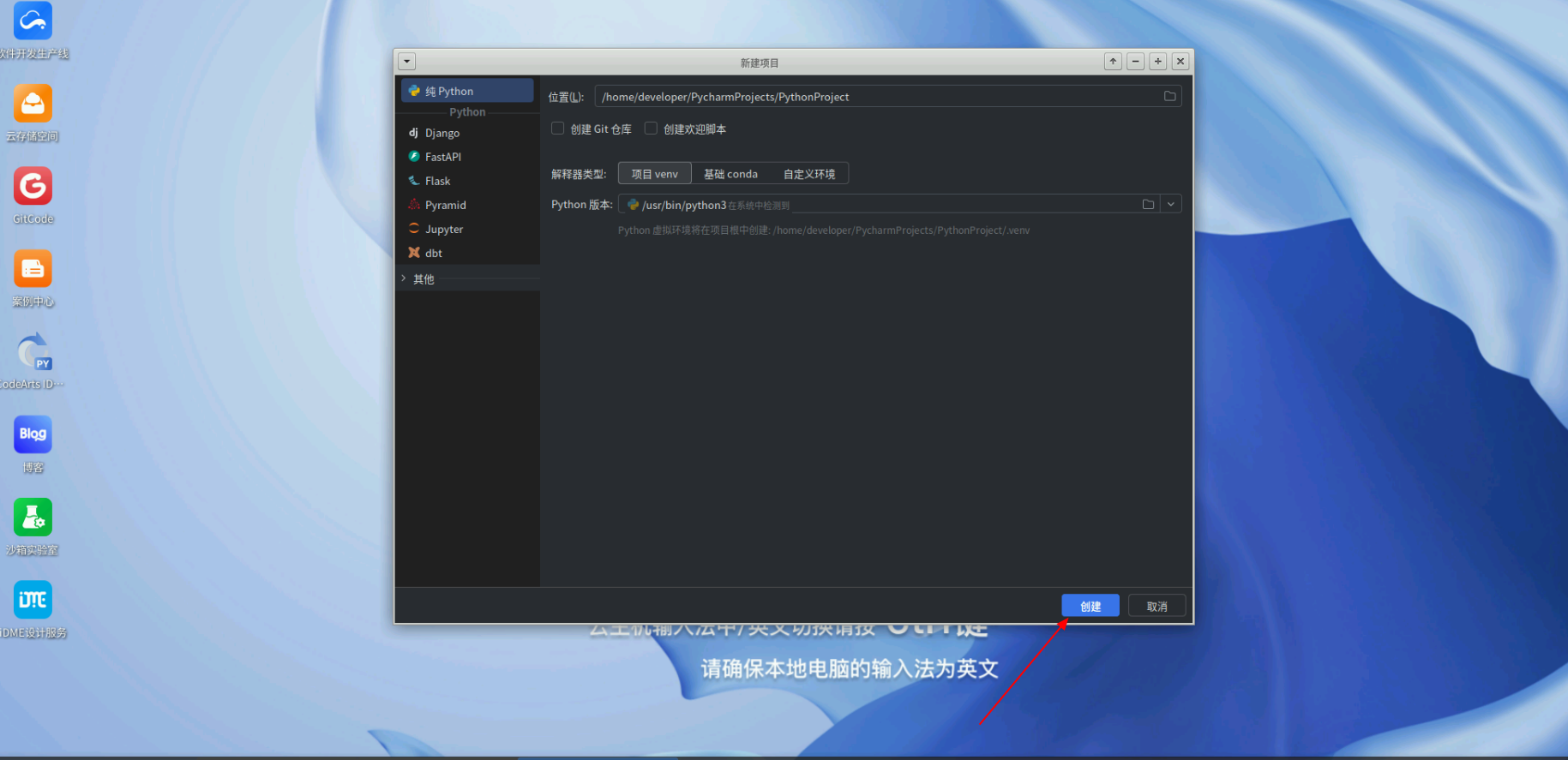

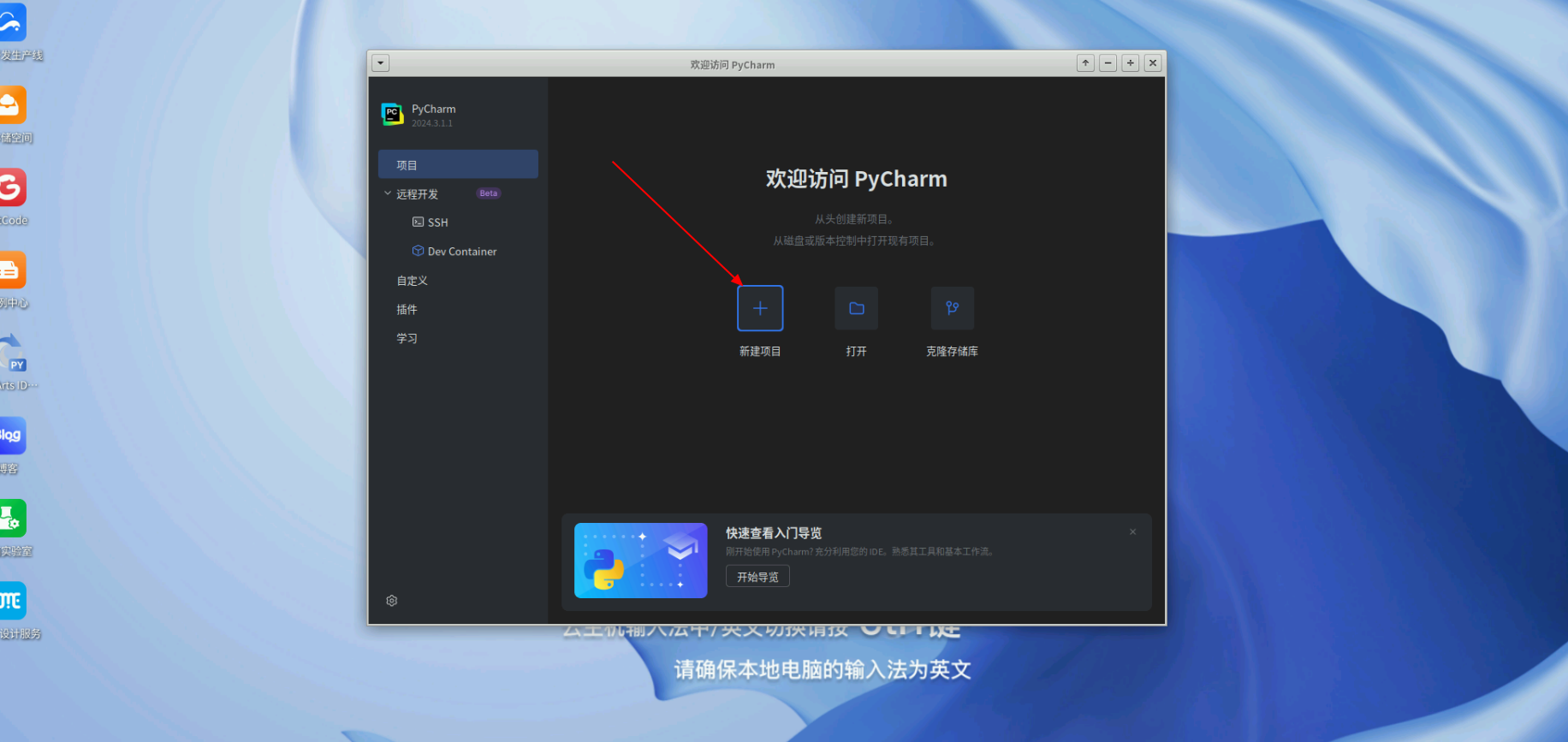

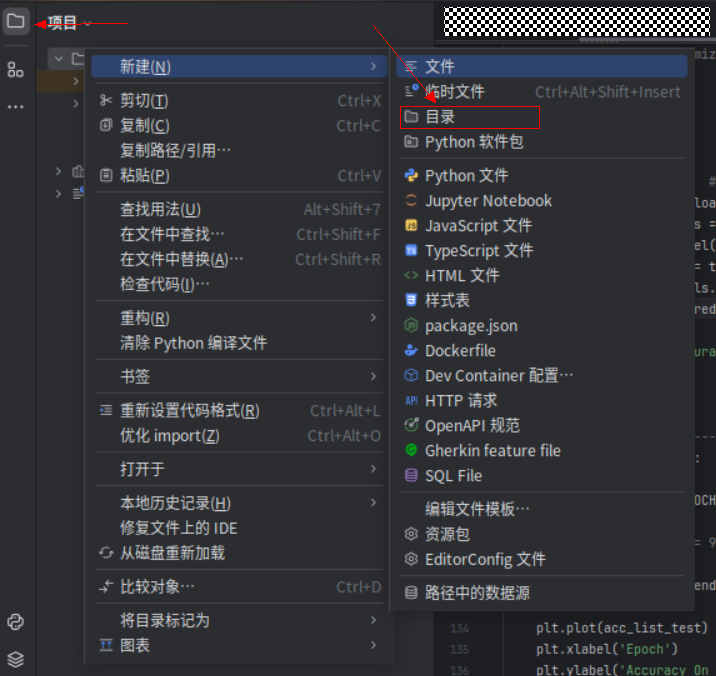

打开PyCharm，单击左上角图标在弹出的菜单中选择“新建>目录”。

目录名称输入：demo。

2.新建文件

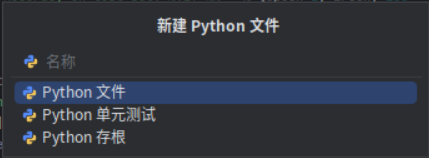

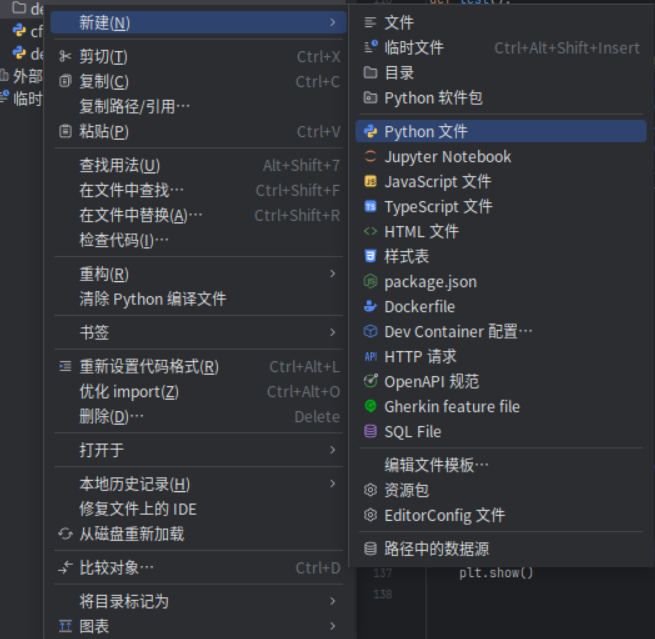

在PyCharm左侧新建的demo目录单击鼠标右键，在打开的菜单中选择“新建>Python文件”。

输入Python文件的名字，自定义即可。

3.部署Python框架

新建好后，在左侧找到新建好的Python文件双击打开。

单击左下角图标打开终端。

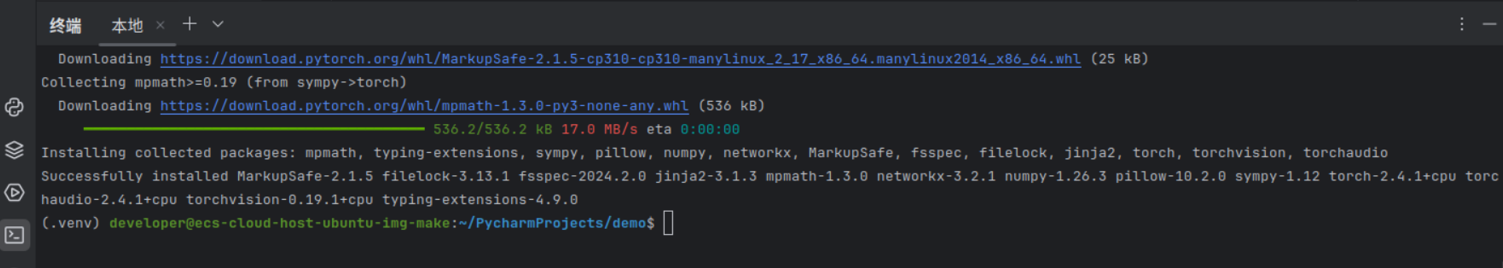

在终端输入命令，部署Python框架。

pip3 install torch torchvision torchaudio --index-url htt ps://download.pytorch.org/whl/cpu

5.3 数据集介绍

1.创建目录

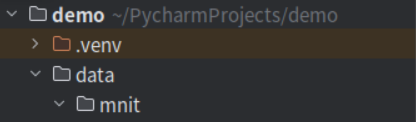

在同一项目目录下创建文件夹data，在data目录下创建mnist目录。

2.数据集详细介绍

1)测试集图片，包含10000张图。
t10k-images.idx3-ubyte
2)标签集，包含10000张测试集图片所对应的标签。
t10k-labels.idx1-ubyte
3)训练集和验证集，包含55000张训练集和5000张验证集图片。
train-images.idx3-ubyte
4)标签集，包含训练集图片所对应的标签。
train-labels.idx1-ubyte

5.4 编写代码

1.创建和编写文件

在demo目录下新建一个py文件进行代码编辑。

代码中使用的是卷积神经网络（CNN），在这段代码中用于处理MNIST手写数字识别任务，相比传统的全连接网络，它通过参数共享和稀疏交互减少了模型复杂度，利用卷积操作捕捉图像的局部特征，并通过池化层实现降维同时保持关键信息，提供了一定的平移不变性。堆叠多层卷积可以逐步提取从低级到高级的图像特征，有助于防止过拟合并改善梯度传播，使训练更深网络成为可能。
这段代码展示了使用PyTorch快速构建、训练CNN模型的方法，并通过每轮次输出准确率监控学习过程，体现了CNN在图形分类处理任务上的高效性和优越性能。

import torch
import numpy as np
from matplotlib import pyplot as plt
from torch.utils.data import DataLoader
from torchvision import transforms
from torchvision import datasets
import torch.nn.functional as F

"""
卷积运算 使用mnist数据集，和10-4，11类似的，只是这里：1.输出训练轮的acc 2.模型上使用torch.nn.Sequential
"""

batch_size = 64
learning_rate = 0.01
momentum = 0.5
EPOCH = 10


transform = transforms.Compose([transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))])
# softmax归一化指数函数,其中0.1307是mean均值和0.3081是std标准差

train_dataset = datasets.MNIST(root='./data/mnist', train=True, transform=transform,download=True)  # 本地没有就加上download=True
test_dataset = datasets.MNIST(root='./data/mnist', train=False, transform=transform,download=True)  # train=True训练集，=False测试集
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)

fig = plt.figure()
for i in range(12):
    plt.subplot(3, 4, i+1)
    plt.tight_layout()
    plt.imshow(train_dataset.train_data[i], cmap='gray', interpolation='none')
    plt.title("Labels: {}".format(train_dataset.train_labels[i]))
    plt.xticks([])
    plt.yticks([])
plt.show()

# 训练集乱序，测试集有序

class Net(torch.nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = torch.nn.Sequential(
            torch.nn.Conv2d(1, 10, kernel_size=5),
            torch.nn.ReLU(),
            torch.nn.MaxPool2d(kernel_size=2),
        )
        self.conv2 = torch.nn.Sequential(
            torch.nn.Conv2d(10, 20, kernel_size=5),
            torch.nn.ReLU(),
            torch.nn.MaxPool2d(kernel_size=2),
        )
        self.fc = torch.nn.Sequential(
            torch.nn.Linear(320, 50),
            torch.nn.Linear(50, 10),
        )

    def forward(self, x):
        batch_size = x.size(0)
        x = self.conv1(x)  # 一层卷积层,一层池化层,一层激活层(图是先卷积后激活再池化，差别不大)
        x = self.conv2(x)  # 再来一次
        x = x.view(batch_size, -1)  # flatten 变成全连接网络需要的输入 (batch, 20,4,4) ==> (batch,320), -1 此处自动算出的是320
        x = self.fc(x)
        return x  # 最后输出的是维度为10的，也就是（对应数学符号的0~9）

model = Net()
# Construct loss and optimizer ------------------------------------------------------------------------------
criterion = torch.nn.CrossEntropyLoss()  # 交叉熵损失
optimizer = torch.optim.SGD(model.parameters(), lr=learning_rate, momentum=momentum)  # lr学习率，momentum冲量


# Train and Test CLASS --------------------------------------------------------------------------------------
# 把单独的一轮一环封装在函数类里

def train(epoch):
    running_loss = 0.0  # 这整个epoch的loss清零
    running_total = 0
    running_correct = 0
    for batch_idx, data in enumerate(train_loader, 0):
        inputs, target = data
        optimizer.zero_grad()

        # forward + backward + update
        outputs = model(inputs)
        loss = criterion(outputs, target)

        loss.backward()
        optimizer.step()

        # 把运行中的loss累加起来，为了下面300次一除
        running_loss += loss.item()
        # 把运行中的准确率acc算出来
        _, predicted = torch.max(outputs.data, dim=1)
        running_total += inputs.shape[0]
        running_correct += (predicted == target).sum().item()

        if batch_idx % 300 == 299:  # 不想要每一次都出loss，浪费时间，选择每300次出一个平均损失,和准确率
            print('[%d, %5d]: loss: %.3f , acc: %.2f %%'
                  % (epoch + 1, batch_idx + 1, running_loss / 300, 100 * running_correct / running_total))
            running_loss = 0.0  # 这小批300的loss清零
            running_total = 0
            running_correct = 0  # 这小批300的acc清零

        # torch.save(model.state_dict(), './model_Mnist.pth')
        # torch.save(optimizer.state_dict(), './optimizer_Mnist.pth')

def test():
    correct = 0
    total = 0
    with torch.no_grad():  # 测试集不用算梯度
        for data in test_loader:
            images, labels = data
            outputs = model(images)
            _, predicted = torch.max(outputs.data, dim=1)  # dim = 1 列是第0个维度，行是第1个维度，沿着行(第1个维度)去找1.最大值和2.最大值的下标
            total += labels.size(0)  # 张量之间的比较运算
            correct += (predicted == labels).sum().item()
    acc = correct / total
    print('[%d / %d]: Accuracy on test set: %.1f %% ' % (epoch+1, EPOCH, 100 * acc))  # 求测试的准确率，正确数/总数
    return acc
# Start train and Test --------------------------------------------------------------------------------------
if __name__ == '__main__':
    acc_list_test = []
    for epoch in range(EPOCH):
        train(epoch)
        # if epoch % 10 == 9:  #每训练10轮 测试1次
        acc_test = test()
        acc_list_test.append(acc_test)

    plt.plot(acc_list_test)
    plt.xlabel('Epoch')
    plt.ylabel('Accuracy On TestSet')
    plt.show()

以下是对上述代码中的参数设置的优化建议，开发者可以参考进行对比。

import torch
from torch import nn, optim
from torch.utils.data import DataLoader
from torchvision import transforms, datasets

# ... [其他不变的部分] ...

class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Sequential(
            nn.Conv2d(1, 10, kernel_size=5),
            nn.BatchNorm2d(10),  # 添加批量归一化
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2),
        )
        self.conv2 = nn.Sequential(
            nn.Conv2d(10, 20, kernel_size=5),
            nn.BatchNorm2d(20),  # 添加批量归一化
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2),
            nn.Dropout2d(),  # 添加Dropout
        )
        self.fc = nn.Sequential(
            nn.Linear(320, 50),
            nn.ReLU(),
            nn.Dropout(),  # 添加Dropout
            nn.Linear(50, 10),
        )

# ... [其他不变的部分] ...

optimizer = optim.Adam(model.parameters(), lr=learning_rate)  # 更换为Adam优化器

scheduler = optim.lr_scheduler.StepLR(optimizer, step_size=7, gamma=0.1)  # 学习率调度器

# ... [其他不变的部分] ...

for epoch in range(EPOCH):
    train(epoch)
    acc_test = test()
    scheduler.step()  # 每个epoch更新学习率
    acc_list_test.append(acc_test)

plt.plot(acc_list_test)
plt.xlabel('Epoch')
plt.ylabel('Accuracy On TestSet')
plt.show()

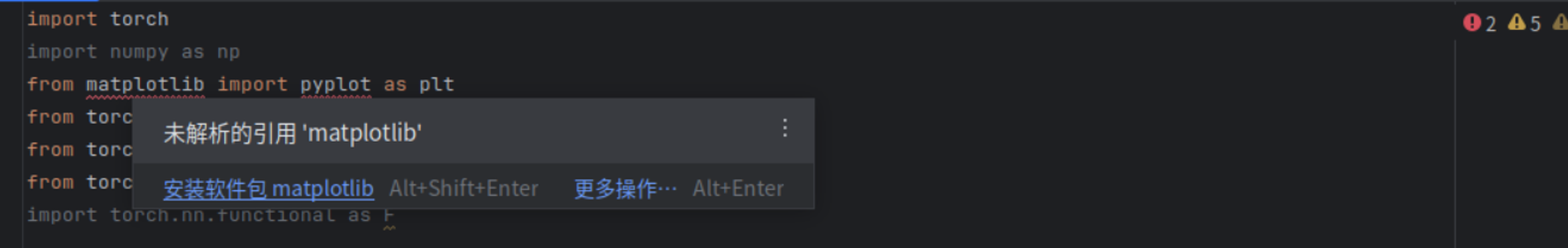

当代码编写完毕后在导包的部分会出现爆红(在包名下面会出现红色波浪线)的情况，直接将鼠标放到爆红(代码下方会出现)部分，会自动弹出下载，然后点击“下载”即可。如果没有弹出下载，请打开终端，在终端输入命令：pip3 install matplotlib 指令下载。

2.代码部分讲解

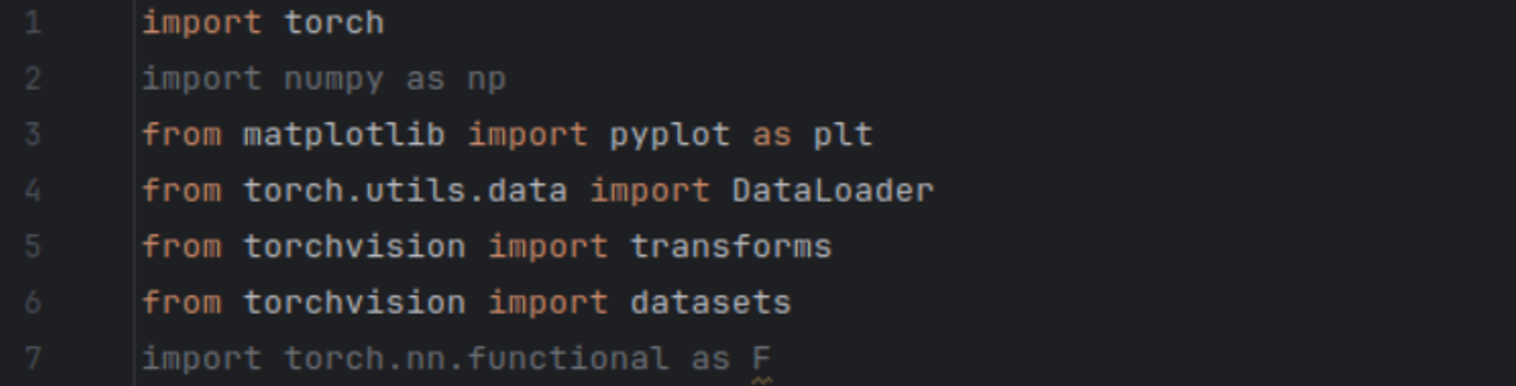

1)导入数据包

首先对于导包部分导入，Pytorch、NumPy、Matplotlib等库，用于进行深度学习模型

的构建数据可视化。

2)设置超参数

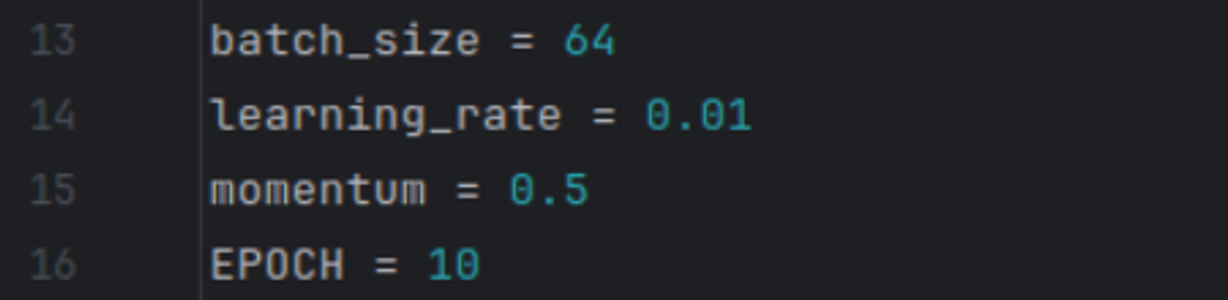

这里定义了几个训练过程中的重要参数:

batch_size:每次训练的样本数量；

Learning_rate:学习率，用于控制模型权重更新的幅度；

momentum:动量，用于加速训练过程中的权重更新；

EPOCH:训练的总轮数。

3)数据预处理

这一串代码定义了数据预处理的流程，包括将图片转换为张量，并进行标准理。

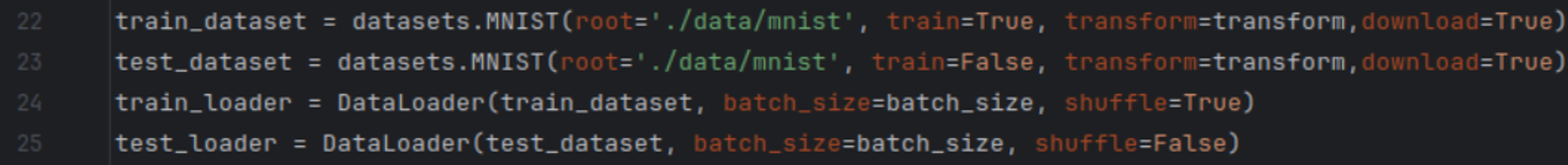

加载MNIST数据集，并将其分为训练集和测试集，同时用DataLoader来批量加载数据集。

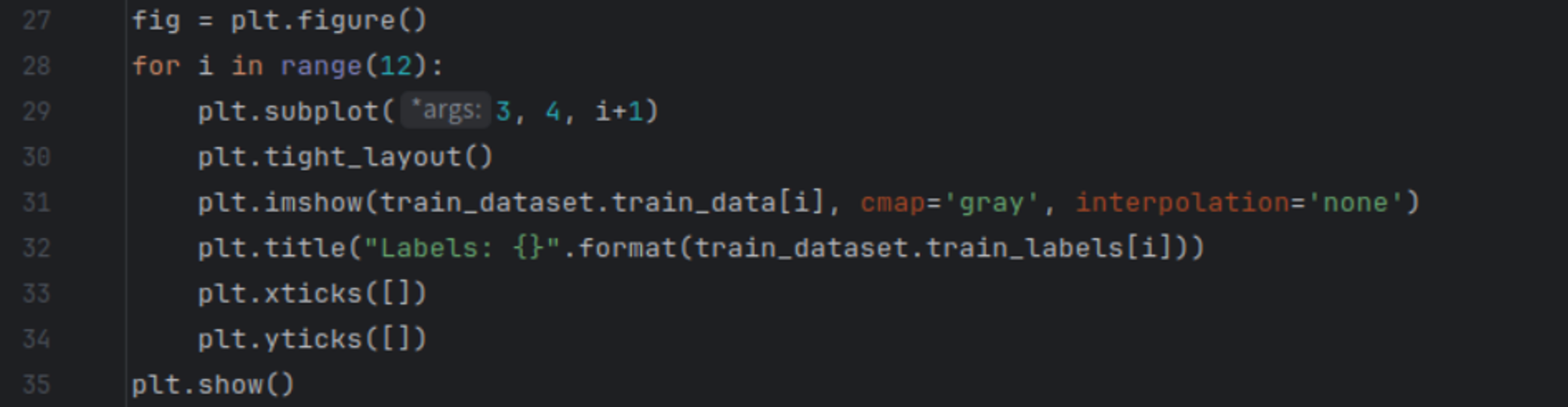

使用Matplotlib显示部分训练数据，以便直观地了解数据集。

4)创建模型和函数

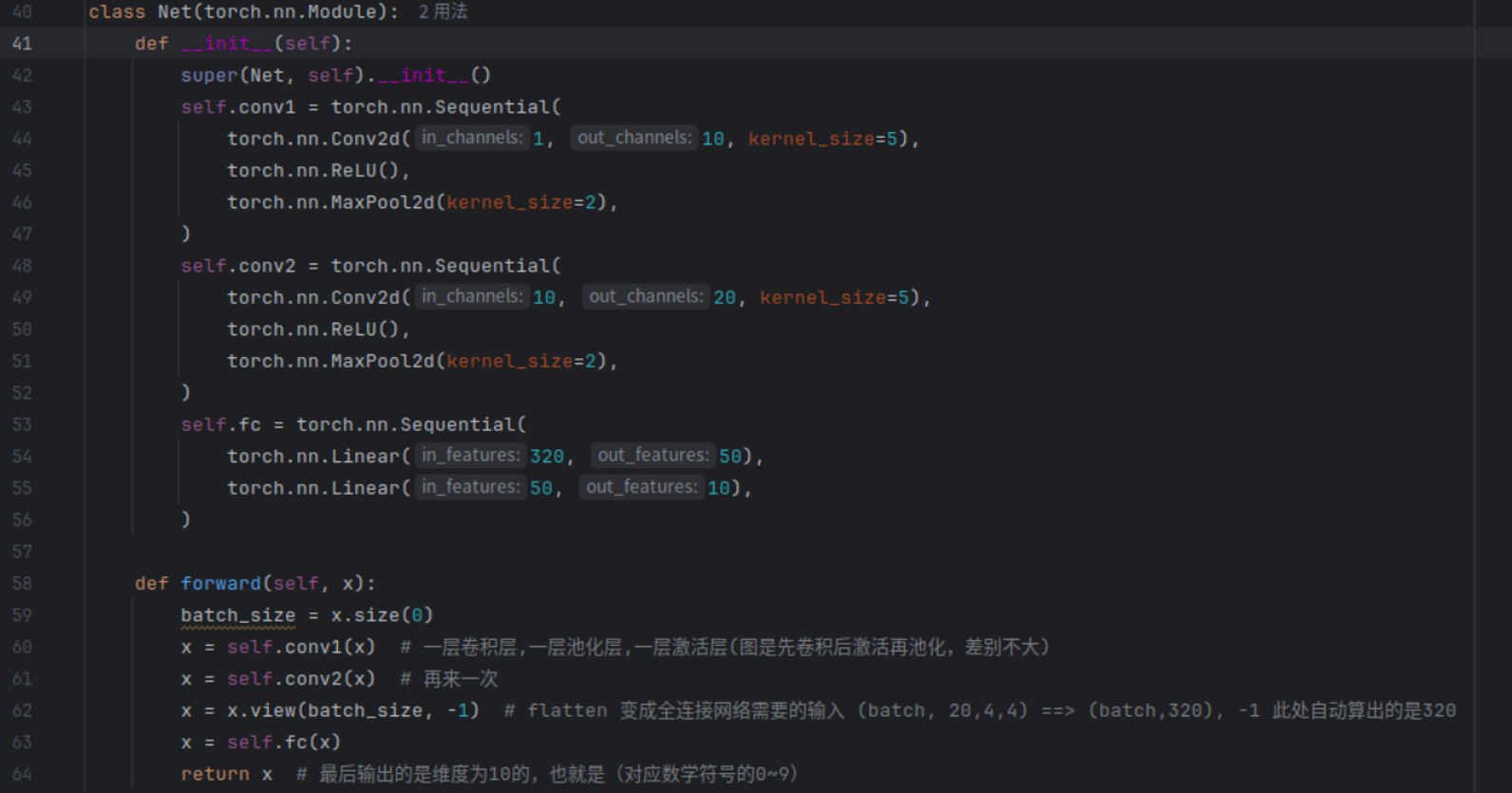

定义一个卷积神经网络模型NET,包括两个卷积层和两个全连接层。

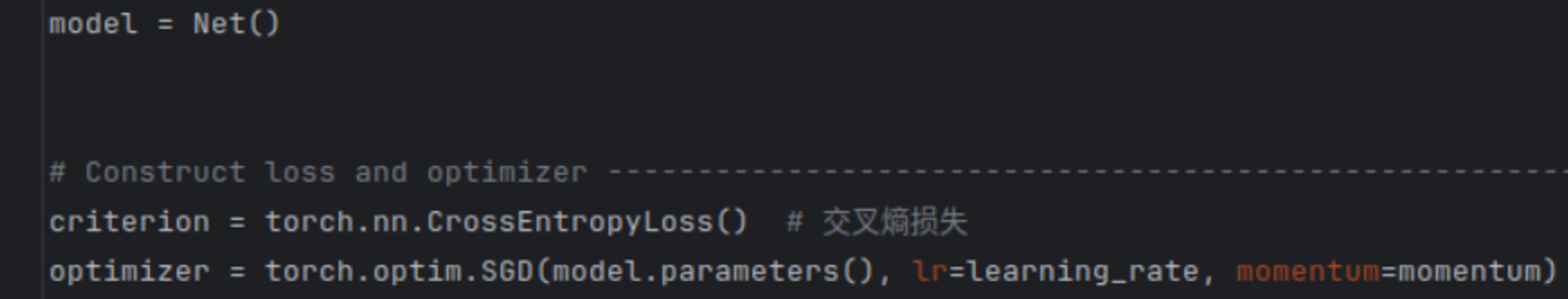

创建模型实例，交叉熵损失函数和梯度下降的优化器。

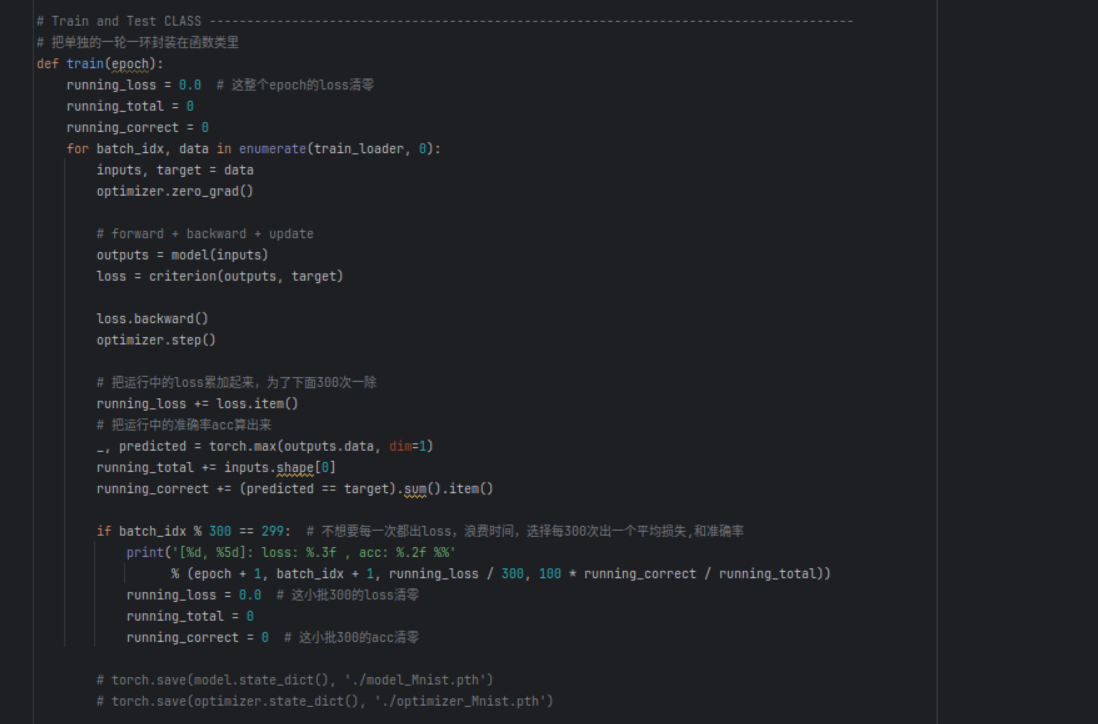

定义训练和测试的函数，分别用于训练模型和在测试集上评估模型性能训练函数。

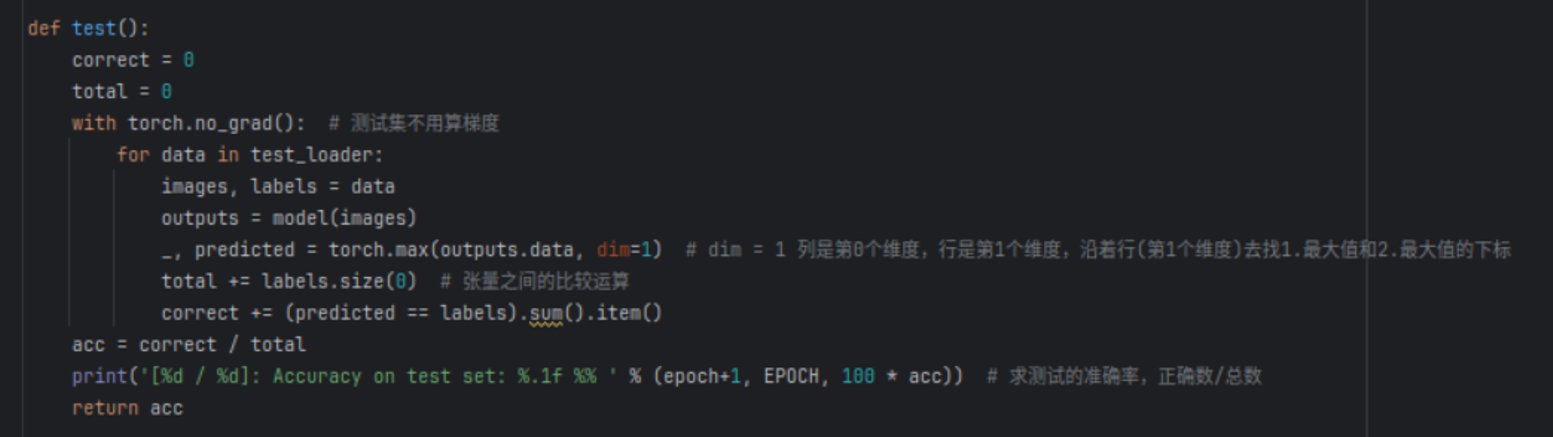

编写测试函数。

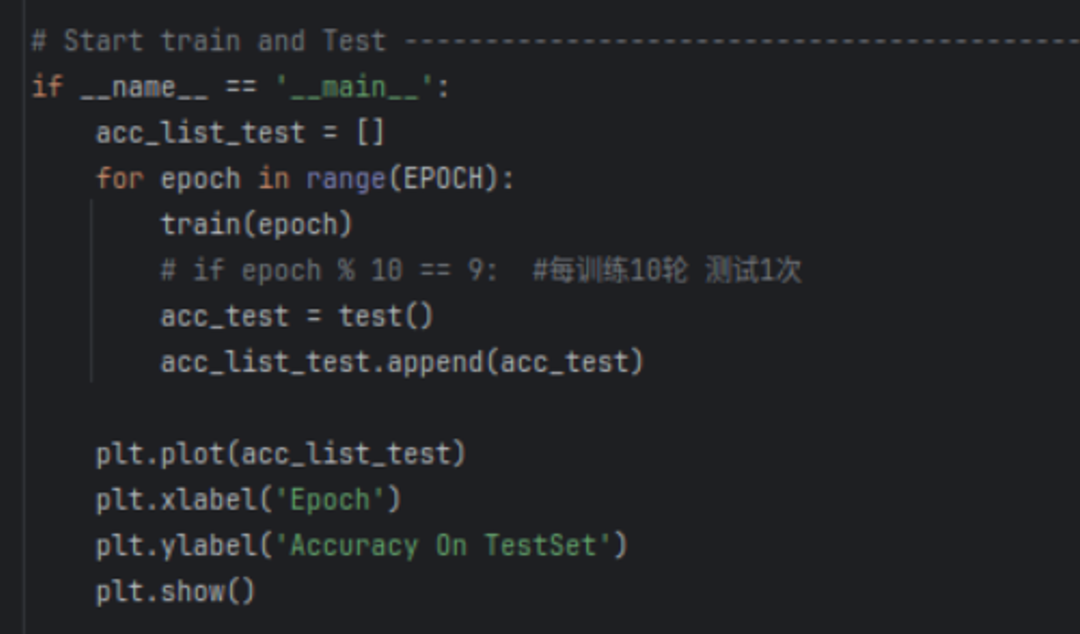

最后是主函数，这里：

1.对模型进行指定轮数的训练；

2.在每个训练轮数后，测试模型性能，并将其准确记录下来；

3.最后绘制测试集准确率随着训练轮数的变化图。

5.5 运行结果生成

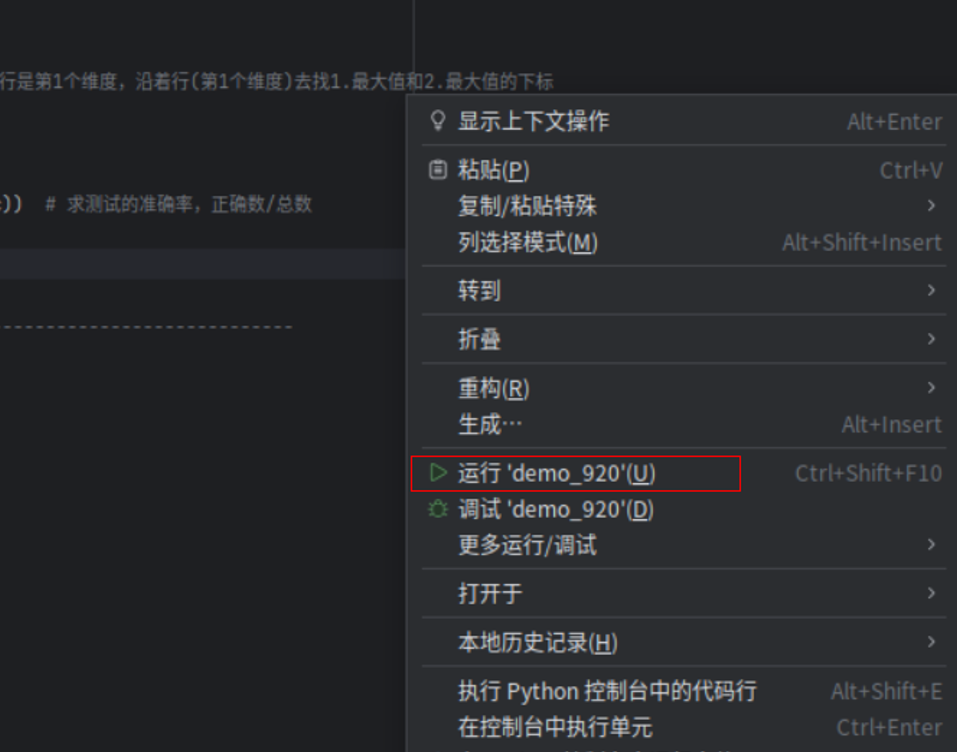

代码编写完毕后右击鼠标，点击运行。

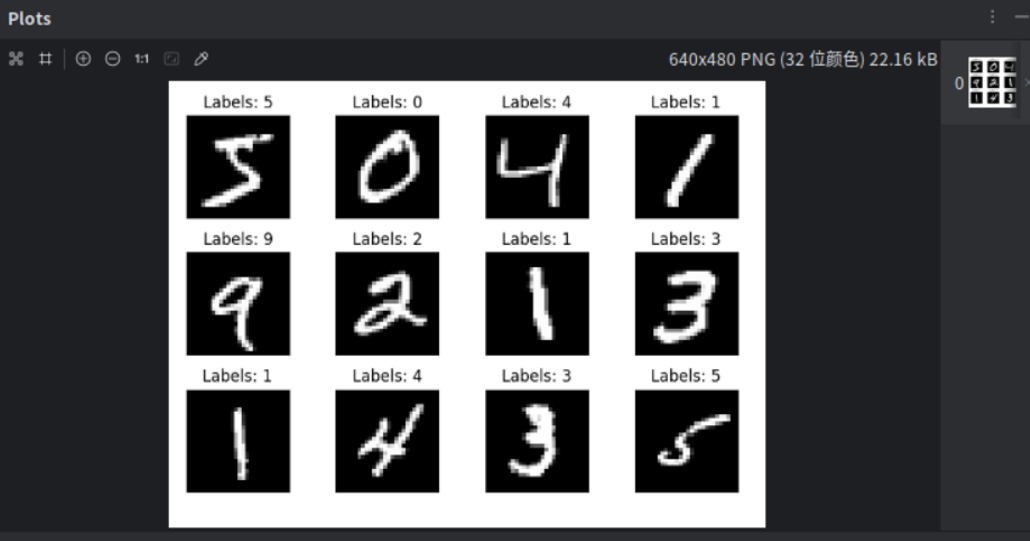

运行后会出现手写体识别的结果，可以看到在数据集图片上放有Labels字样，后面紧跟着就是手写体识别后识别出来的数字。

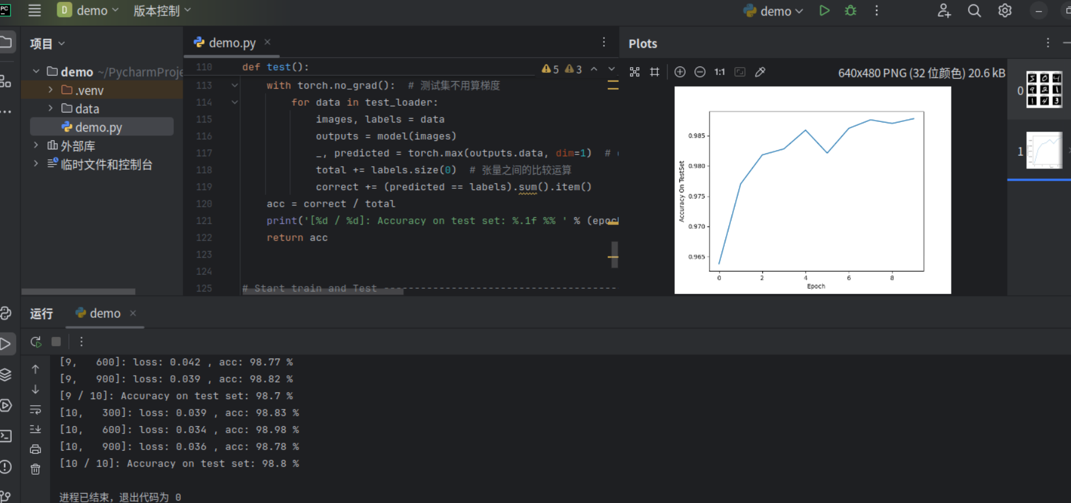

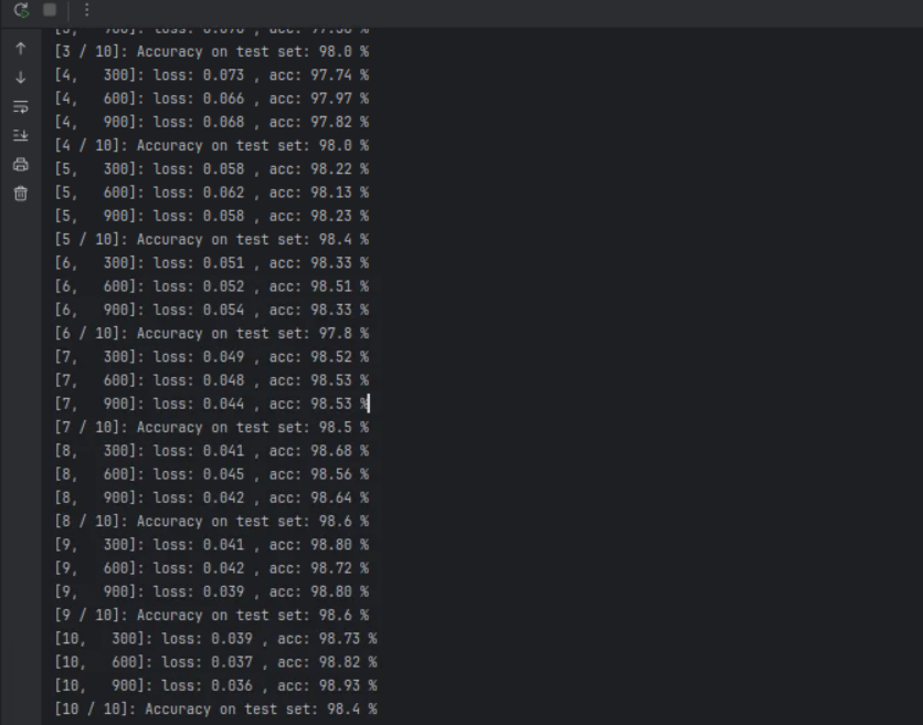

运行结果中有loss损失函数，以及acc准确率，可以看到loss损失函数在慢慢的降低，而acc准确率在慢慢的升高。acc准确率提高的原因是因为训练轮数的不断增加，交叉熵损失衡量了模型预测与真实标签之间的差异。在训练过程中，优化器的目标是使损失函数最小化。随着训练轮数的增加，损失函数的值逐渐降低，这意味着模型的预测越来越接近真实标签，从而提高准确率。

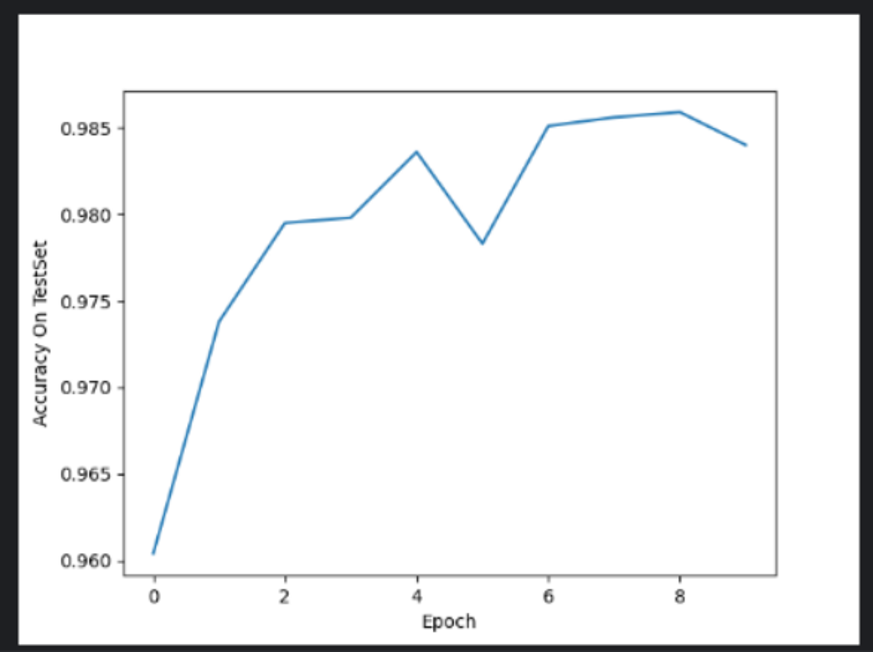

acc准确率折线图，横轴表示训练轮次，纵轴表示准确率，acc准确率的提高因为训练轮数的不断增加，模型通过不断地优化参数，逐步学习到数据中的特征和模式，减少预测误差，从而提高在测试集上的准确率。

            至此，实验完毕。

            想了解更多手写体识别的内容可以访问：https://yann.lecun.com/exdb/mnist/

            想了解更多关于PyTorch框架的可以访问：https://pytorch.org/
