01 引言

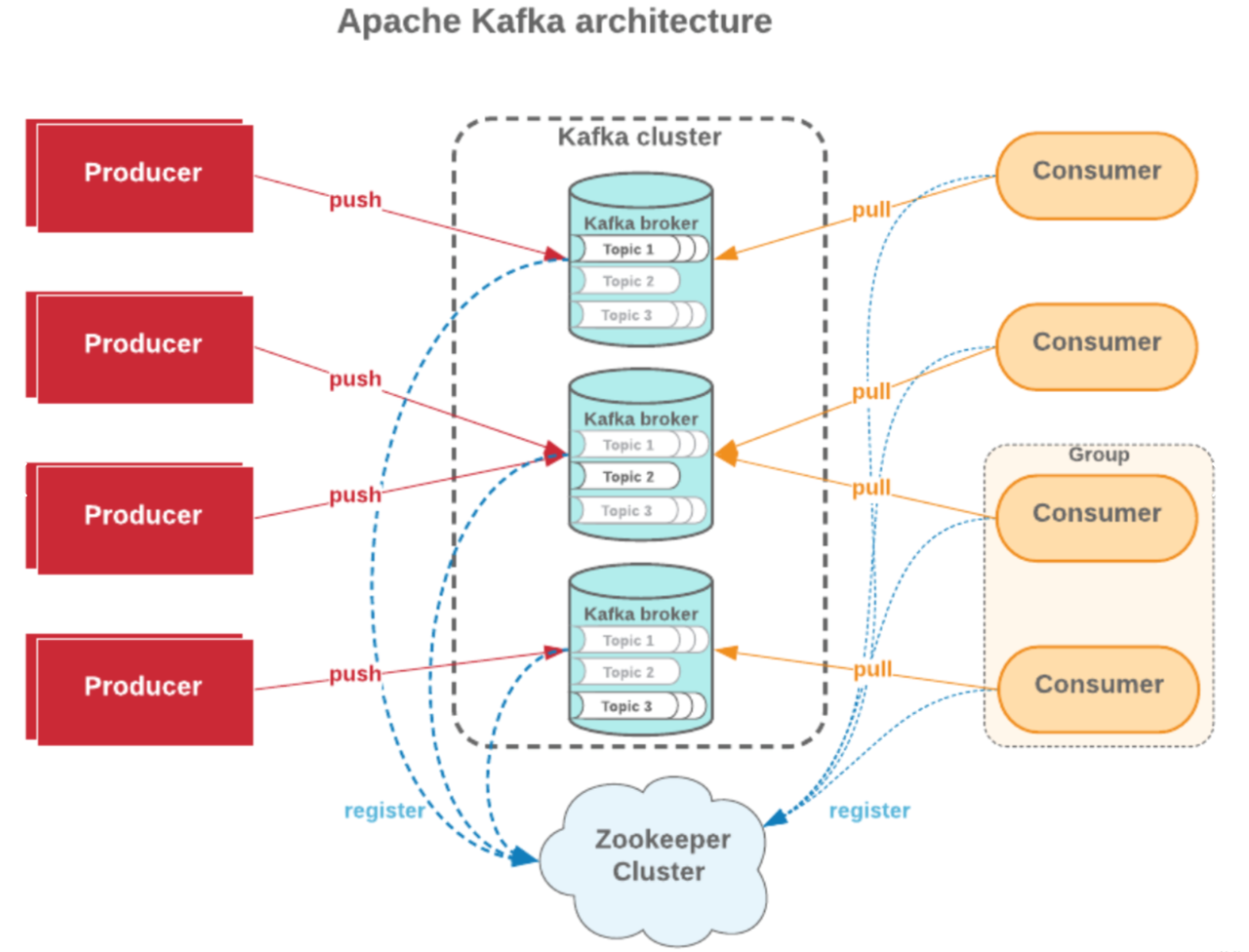

Apache Kafka 因存算一体化架构，分区迁移依赖大量数据同步的完成，以一个 100MB/s 流量的 Kafka 分区为例，运行一天产生的数据量约为 8.2T，如果此时需要将该分区迁移到其他 Broker，则需要对全量数据进行复制，即使对拥有 1 Gbps 带宽的节点，也需要小时级的时间来完成迁移，这使得 Apache Kafka 集群几乎不具备实时弹性能力。

而得益于 AutoMQ Kafka 的存算分离架构，在实际进行分区迁移时无需搬迁任何数据，这使得将分区迁移时间缩短至秒级成为了可能。
本篇文章将详细解析 AutoMQ 秒级迁移能力对应的原理和源码部分，并在最后讨论秒级迁移能力的应用场景。

02 AutoMQ 分区迁移流程概述

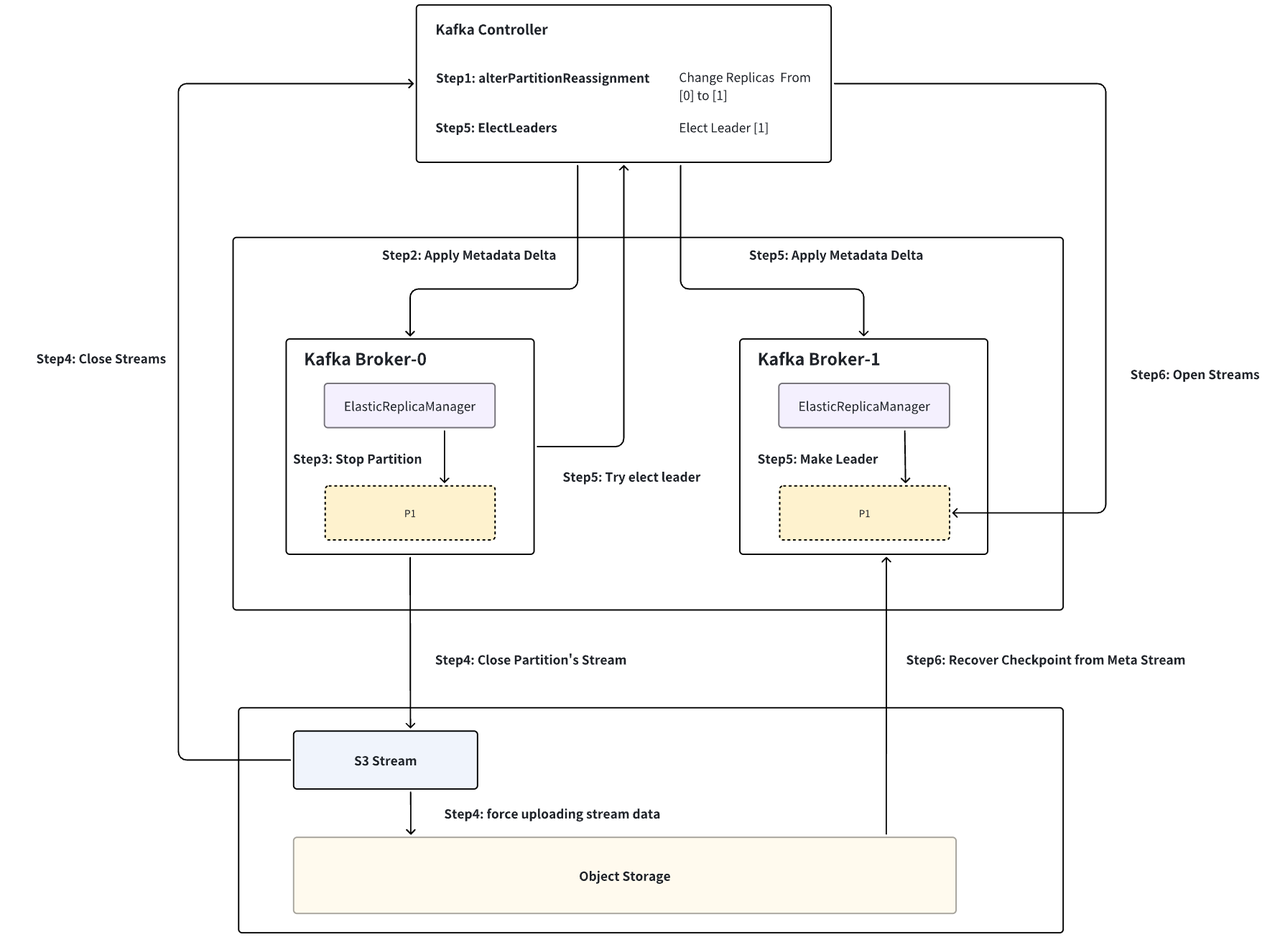

如下图，以分区 P1 从 Broker-0 迁移至 Broker-1 为例，流程分为六步：
ꔷ Step1 构建分区迁移命令： Controller（ReplicationControlManager：AlterPartitionReassign）当 Kraft Controller 收到分区迁移命令时，会构建出相应的 PartitionChangeRecord 并 commit 至 Kraft Log 层，将 Broker-0 从 leader replica 列表中删除，并将 Broker-1 加入 follower replica 列表中。
ꔷ Step2 Broker 同步分区变更： Broker（ElasticReplicaManager：AsyncApplyDelta）Broker-0 同步 Kraft Log 监听到 P1 分区变更，进入分区关闭流程。
ꔷ Step3 元数据持久化与分区 Stream 关闭： Broker (ElasticLog: Close) ElasticLog 为 LocalLog 基于 S3Stream 的实现。ElasticLog 会先持久化分区元数据至 Meta Stream(包括 LeaderEpoch、ProducerSnapshot、SegmentList、StreamIds etc…)，随后将 Meta 和 Data Stream 全部 Close。
ꔷ Step4 数据上传与 Stream 关闭： Stream (S3Stream: Close) 每个 Stream 关闭时，若还存在未上传至对象存储的数据，则会触发强制上传，而在一个稳定运行的集群中，这部分数据往往不超过数百 MB，结合目前云厂商提供的突发网络带宽能力，这个过程一般仅需秒级即可完成。当 Stream 的数据上传完成后，即可安全的上报 Controller 关闭该 Stream 并从 Broker-0 删除分区 P1。
ꔷ Step5 主动重新触发选主： Controller (ReplicationControlManager：ElectLeader) P1 从 Broker 完成关闭后会主动触发一次选主，此时 Broker-1 作为唯一的 replica 晋升为 P1 的 leader，进入分区恢复流程。
ꔷ Step6 分区恢复与数据恢复： Broker (ElasticLog: Apply) 分区恢复时，会先上报 Controller 打开 P1 对应的 Meta Stream，根据 Meta Stream 从对象存储中拉取 P1 对应的元数据，从而恢复出 P1 相应的 checkpoint(Leader Epoch/SegmentList etc…)，后根据 P1 的关闭状态（是否为 cleaned shutdown）进行对应的数据恢复。

03 AutoMQ 分区迁移流程源码解析

接下来我们详细解析分区迁移六步骤的源码，仍然以分区 P1 从 Broker-0 迁移至 Broker-1 为例：

注：AutoMQ 关闭分区前，需要先上报 Controller 关闭分区对应的所有 Stream 使其变为 Closed State，以便分区恢复时能够重新打开 Stream 使其变为 Opened State。这么做的目的是防止脑裂（也即两台 Broker 同时打开同一个 Stream），统一由 Controller 调控 Stream 的 State 和 Owner。

Step1: Controller 构建分区迁移命令
当 Controller 收到 alterPartitionReassignments 指令时，会构建 PartitionChangeBuilder 将该 Partition 的 TargetISR、Replicas 设置为目标 [1]，但不会直接选举 Leader 而是选择延后选举，以保障选举前分区对应的 Stream 已经正常关闭。

此外，流程中还设置了分区选主超时器，若一段时间内源Broker 没有成功触发选主，则会在 Controller 中主动触发选主。

ReplicationControlManager：changePartitionReassignmentV2 {

    PartitionChangeBuilder builder = new PartitionChangeBuilder(part,
        tp.topicId(),
        tp.partitionId(),
        // no leader election, isAcceptableLeader 直接返回 False，代表不选主
        brokerId -> false,
        featureControl.metadataVersion(),
        getTopicEffectiveMinIsr(topics.get(tp.topicId()).name.toString())
    );
    builder.setZkMigrationEnabled(clusterControl.zkRegistrationAllowed());
    builder.setEligibleLeaderReplicasEnabled(isElrEnabled());
    // 设置 ISR、Replicas 为 [target.replicas().get(0)]
    builder.setTargetNode(target.replicas().get(0));
    TopicControlInfo topicControlInfo = topics.get(tp.topicId());
    if (topicControlInfo == null) {
        log.warn("unknown topicId[{}]", tp.topicId());
    } else {
        // 选主超时器
        TopicPartition topicPartition = new TopicPartition(topicControlInfo.name, tp.partitionId());
        addPartitionToReElectTimeouts(topicPartition);
    }
    return builder.setDefaultDirProvider(clusterDescriber).build();
}

Step2: Broker 同步分区变更
Controller 更新 Partition 的 Replicas 后，Broker-0 同步 Kraft Log 监听到 P1 分区变更，该分区不再属于 Broker-0，因此进入分区关闭流程。

ElasticReplicaManager: asyncApplyDelta(delta: TopicsDelta, newImage: MetadataImage) {
    if (!localChanges.deletes.isEmpty) {
      val deletes = localChanges.deletes.asScala
        .map { tp =>
          val isCurrentLeader = Option(delta.image().getTopic(tp.topic()))
            .map(image => image.partitions().get(tp.partition()))
            .exists(partition => partition.leader == config.nodeId)
          val deleteRemoteLog = delta.topicWasDeleted(tp.topic()) && isCurrentLeader
          StopPartition(tp, deleteLocalLog = true, deleteRemoteLog = deleteRemoteLog)
        }
        .toSet

      def doPartitionDeletion(): Unit = {
        stateChangeLogger.info(s"Deleting ${deletes.size} partition(s).")
        deletes.foreach(stopPartition => {
          val opCf = doPartitionDeletionAsyncLocked(stopPartition)
          opCfList.add(opCf)
        })
      }

      doPartitionDeletion()
    }
}

Step3: Broker 元数据持久化与分区 Stream 关闭

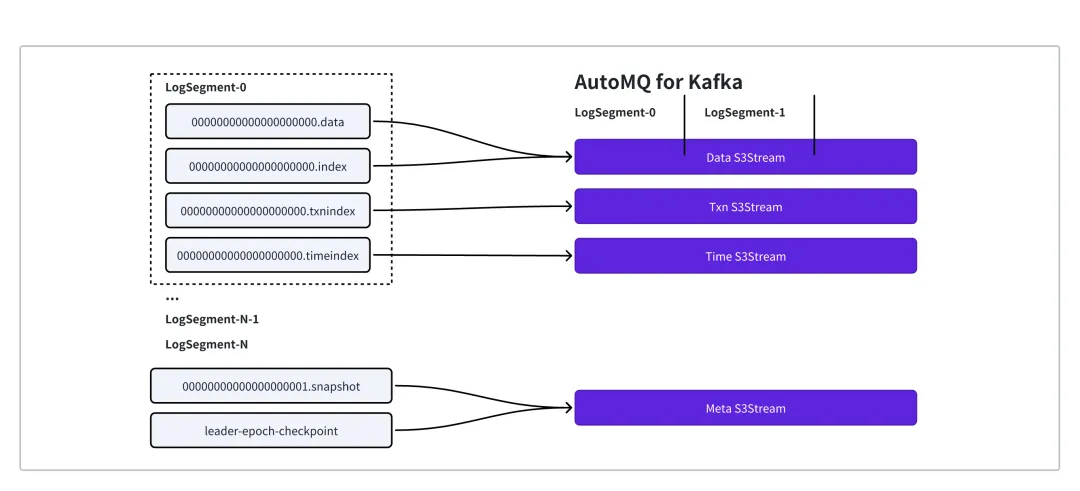

当 ReplicasManager 调用 StopPartition 后，会一层层调用至 ElasticLog.Close.ElasticLog 为 LocalLog 基于 S3Stream 的实现，分区的数据和元数据与 S3Stream 的对应关系如下：

• 每个 Segment 被映射到 DataStream

• Segment 的 TxnIndex 和 TimeIndex 为别被映射为 Txn Stream 和 Time Stream

• 分区的元数据 （producerSnapshot、LeaderEpoch、Streamids、SegmentList …）则以KV的形式映射为 Meta Stream

ElasticLog 会先持久化分区元数据至 Meta Stream，随后将 Meta 和 Data Stream 全部 Close：

ElasticLog close(): CompletableFuture[Void] = {
    // already flush in UnifiedLog#close, so it's safe to set cleaned shutdown.
    // 标志为 Clean Shutdown
    partitionMeta.setCleanedShutdown(true)
    partitionMeta.setStartOffset(logStartOffset)
    partitionMeta.setRecoverOffset(recoveryPoint)

    maybeHandleIOException(s"Error while closing $topicPartition in dir ${dir.getParent}") {
        // 持久化元数据
        CoreUtils.swallow(persistLogMeta(), this)
        CoreUtils.swallow(checkIfMemoryMappedBufferClosed(), this)
        CoreUtils.swallow(segments.close(), this)
        CoreUtils.swallow(persistPartitionMeta(), this)
    }
    info("log(except for streams) closed")
    // 关闭分区对应的所有 Streams
    closeStreams()
}

Step4: S3Strema 数据上传与关闭
每个 Stream 关闭时：

1. 等待所有未完成的 request
2. 若还存在未上传至对象存储的数据，则会触发强制上传，而在一个稳定运行的集群中，这部分数据往往不超过数百 MB，结合目前云厂商提供的突发网络带宽能力，这个过程一般仅需秒级即可完成
3. 当 Stream 的数据上传完成后，即可安全的上报 Controller 关闭该 Stream

S3Stream：Close（）{

    // await all pending append/fetch/trim request
    List<CompletableFuture<?>> pendingRequests = new ArrayList<>(pendingAppends);
    if (GlobalSwitch.STRICT) {
        pendingRequests.addAll(pendingFetches);
    }
    pendingRequests.add(lastPendingTrim);
    CompletableFuture<Void> awaitPendingRequestsCf = CompletableFuture.allOf(pendingRequests.toArray(new CompletableFuture[0]));
    CompletableFuture<Void> closeCf = new CompletableFuture<>();

    // Close0 函数触发强制上传和 Stream 关闭
    awaitPendingRequestsCf.whenComplete((nil, ex) -> propagate(exec(this::close0, LOGGER, "close"), closeCf));

}

private CompletableFuture<Void> close0() {
    return storage.forceUpload(streamId)
        .thenCompose(nil -> streamManager.closeStream(streamId, epoch));
}

Step5: Broker 主动重新触发选主
P1 从 Broker 完成关闭后会主动触发一次选主：

ElasticReplicaManager:StopPartitions(partitionsToStop: collection.Set[StopPartition]) {

    partitionsToStop.foreach { stopPartition =>
      val topicPartition = stopPartition.topicPartition
      if (stopPartition.deleteLocalLog) {
        getPartition(topicPartition) match {
          case hostedPartition: HostedPartition.Online =>
            if (allPartitions.remove(topicPartition, hostedPartition)) {
              maybeRemoveTopicMetrics(topicPartition.topic)
              // AutoMQ for Kafka inject start
              if (ElasticLogManager.enabled()) {
                // For elastic stream, partition leader alter is triggered by setting isr/replicas.
                // When broker is not response for the partition, we need to close the partition
                // instead of delete the partition.
                val start = System.currentTimeMillis()
                hostedPartition.partition.close().get()
                info(s"partition $topicPartition is closed, cost ${System.currentTimeMillis() - start} ms, trigger leader election")

                // 主动触发选主
                alterPartitionManager.tryElectLeader(topicPartition)
              } else {
                // Logs are not deleted here. They are deleted in a single batch later on.
                // This is done to avoid having to checkpoint for every deletions.
                hostedPartition.partition.delete()
              }
              // AutoMQ for Kafka inject end
            }

          case _ =>
        }
        partitionsToDelete += topicPartition
      }

}

Controller 中， Broker-1 作为唯一的 replica 晋升为 P1 的 leader，进入分区恢复流程

Step6: Broker 分区恢复与数据恢复
Broker 分区恢复时，会先上报 Controller 打开 P1 对应的 Meta Stream，根据 Meta Stream 从对象存储中拉取 P1 对应的元数据，从而恢复出 P1 相应的 checkpoint(Leader Epoch/SegmentList etc…)，后根据 P1 的关闭状态（是否为 cleaned shutdown）进行对应的数据恢复。

代码部分对应 ElasticLog：Apply
ꔷ 步骤一：Open Meta Stream

metaStream = if (metaNotExists) {
    val stream = createMetaStream(client, key, replicationFactor, leaderEpoch, logIdent = logIdent)
    info(s"${logIdent}created a new meta stream: stream_id=${stream.streamId()}")
    stream
} else {
    val metaStreamId = Unpooled.wrappedBuffer(value.get()).readLong()
    // open partition meta stream
    val stream = client.streamClient().openStream(metaStreamId, OpenStreamOptions.builder().epoch(leaderEpoch).build())
        .thenApply(stream => new MetaStream(stream, META_SCHEDULE_EXECUTOR, logIdent))
        .get()
    info(s"${logIdent}opened existing meta stream: stream_id=$metaStreamId")
    stream
}

ꔷ 步骤二：从 MetaStream 拉取 Partition MetaInfo、Producer Snapshot 等分区元信息

// load meta info for this partition
val partitionMetaOpt = metaMap.get(MetaStream.PARTITION_META_KEY).map(m => m.asInstanceOf[ElasticPartitionMeta])
if (partitionMetaOpt.isEmpty) {
    partitionMeta = new ElasticPartitionMeta(0, 0, 0)
    persistMeta(metaStream, MetaKeyValue.of(MetaStream.PARTITION_META_KEY, ElasticPartitionMeta.encode(partitionMeta)))
} else {
    partitionMeta = partitionMetaOpt.get
}
info(s"${logIdent}loaded partition meta: $partitionMeta")

//load producer snapshots for this partition
val producerSnapshotsMeta = metaMap.get(MetaStream.PRODUCER_SNAPSHOTS_META_KEY).map(m => m.asInstanceOf[ElasticPartitionProducerSnapshotsMeta]).getOrElse(new ElasticPartitionProducerSnapshotsMeta())
val snapshotsMap = new ConcurrentSkipListMap[java.lang.Long, ByteBuffer](producerSnapshotsMeta.getSnapshots)
if (!snapshotsMap.isEmpty) {
    info(s"${logIdent}loaded ${snapshotsMap.size} producer snapshots, offsets(filenames) are ${snapshotsMap.keySet()} ")
} else {
    info(s"${logIdent}loaded no producer snapshots")
}

// load leader epoch checkpoint
val leaderEpochCheckpointMetaOpt = metaMap.get(MetaStream.LEADER_EPOCH_CHECKPOINT_KEY).map(m => m.asInstanceOf[ElasticLeaderEpochCheckpointMeta])
val leaderEpochCheckpointMeta = if (leaderEpochCheckpointMetaOpt.isEmpty) {
    val newMeta = new ElasticLeaderEpochCheckpointMeta(LeaderEpochCheckpointFile.CURRENT_VERSION, List.empty[EpochEntry].asJava)
    // save right now.
    persistMeta(metaStream, MetaKeyValue.of(MetaStream.LEADER_EPOCH_CHECKPOINT_KEY, ByteBuffer.wrap(newMeta.encode())))
    newMeta
} else {
    leaderEpochCheckpointMetaOpt.get
}
info(s"${logIdent}loaded leader epoch checkpoint with ${leaderEpochCheckpointMeta.entries.size} entries")
if (!leaderEpochCheckpointMeta.entries.isEmpty) {
    val lastEntry = leaderEpochCheckpointMeta.entries.get(leaderEpochCheckpointMeta.entries.size - 1)
    info(s"${logIdent}last leaderEpoch entry is: $lastEntry")
}

ꔷ 步骤三：从 MetaStream 拉取 SegmentList 并恢复所有 Segment 状态：

val logMeta: ElasticLogMeta = metaMap.get(MetaStream.LOG_META_KEY).map(m => m.asInstanceOf[ElasticLogMeta]).getOrElse(new ElasticLogMeta())
logStreamManager = new ElasticLogStreamManager(logMeta.getStreamMap, client.streamClient(), replicationFactor, leaderEpoch)
val streamSliceManager = new ElasticStreamSliceManager(logStreamManager)

val logSegmentManager = new ElasticLogSegmentManager(metaStream, logStreamManager, logIdent)

// load LogSegments and recover log
val segments = new CachedLogSegments(topicPartition)
// 这里通过 ElasticLogLoader 恢复所有 elastic log segment 的状态
val offsets = new ElasticLogLoader(
    logMeta,
    segments,
    logSegmentManager,
    streamSliceManager,
    dir,
    topicPartition,
    config,
    time,
    hadCleanShutdown = partitionMeta.getCleanedShutdown,
    logStartOffsetCheckpoint = partitionMeta.getStartOffset,
    partitionMeta.getRecoverOffset,
    Optional.empty(),
    producerStateManager = producerStateManager,
    numRemainingSegments = numRemainingSegments,
    createAndSaveSegmentFunc = createAndSaveSegment(logSegmentManager, logIdent = logIdent)).load()
info(s"${logIdent}loaded log meta: $logMeta")

04 秒级分区迁移

1）高峰期快速扩容

Kafka 运维人员通常会根据历史经验准备 Kafka 集群容量，然而总会有一些非预期中的热门事件和活动导致集群流量陡增。这时候就需要快速的将集群扩容并重平衡分区，来应对突发流量。

在 Apache Kafka 中，由于存储和计算紧密耦合，集群扩容往往需要搬迁 Partition 数据，这个过程需要耗费大量的时间和资源，在高峰期则无法高效的完成扩容。

而在 AutoMQ 中，由于存储和计算分离，扩容过程则无需涉及数据的搬迁。这意味着在高峰期需要快速扩容时，AutoMQ 能够更加灵活地响应，减少了扩容过程的时间和对业务的影响。

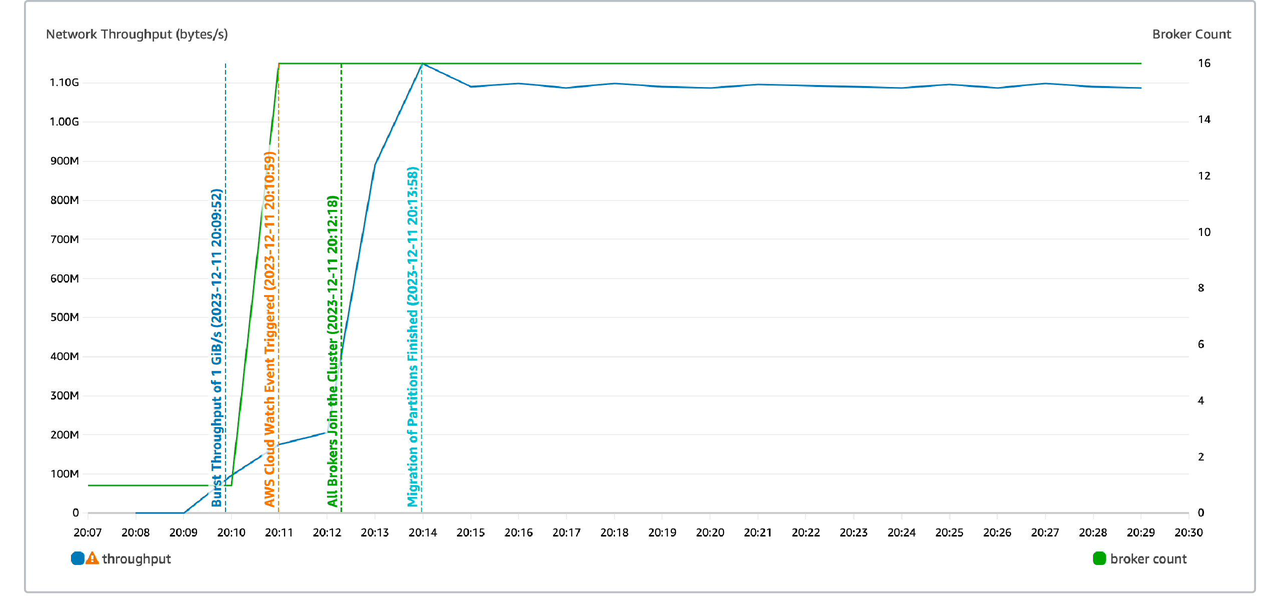

AutoMQ 具备极强的弹性能力，能够在5分钟内完成支撑1GB流量的扩容流程：

2) Serverless 按需扩容

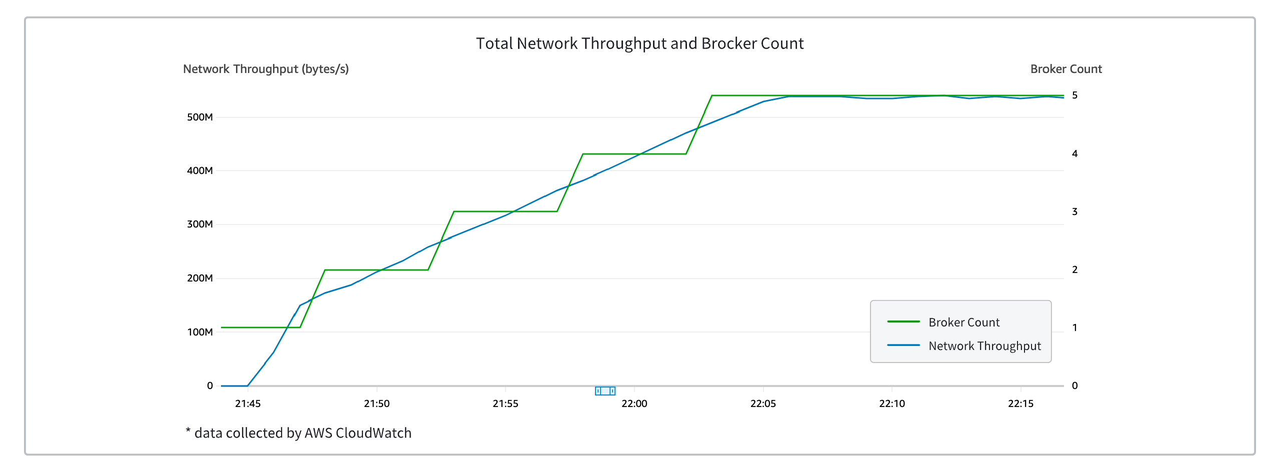

AutoMQ 架构的另一个优势在于其能够实现 Serverless 按需扩容。

在传统的架构中，扩容往往需要手动调整服务器的规模，或者预先分配一定的资源。然而，AutoMQ 的存算分离架构使得扩容过程变得更加灵活和自动化。由于存储和计算分离，可以结合容器 HPA、云厂商的弹性部署组，根据实际流量需求自动地调整计算资源，而无需考虑存储数据的搬迁问题。这使得系统能够更好地应对流量的波动，同时也降低了运维的复杂性和机器成本。
