背景

apiserver是kubernetes中最重要的组件,一旦遇到恶意刷接口或请求量超过承载范围,apiserver服务可能会崩溃,导致整个kubernetes集群不可用。所以我们需要对apiserver做限流处理来提升kubernetes的健壮性。

k8s-apiserver限流能力发展过程

apiserver限流能力的发展分为两个阶段:

  1. kubernetes 1.18版本之前kube-apiserver只是将请求分成了变更类型(create、update、delete、patch)和非变更类型(get、list、watch),并通过启动参数设置了两种类型的最大并发数。
    --max-requests-inflight          ## 限制同时运行的非变更类型请求的个数上限,0表示无限制。
    --max-mutating-requests-inflight   ## 限制同时运行的变更类型请求的个数上限。0 表示无限制。

    此时的apiserver限流能力较弱,若某个客户端错误的向kube-apiserver发起大量的请求时,必然会阻塞kube-apiserver,影响其他客户端的请求,因此高阶的限流APF就诞生了。
  2. kubernetes1.18版本之后APF( APIPriorityAndFairness )成为kubernetes的默认限流方式。 APF以更细粒度的方式对请求进行分类和隔离,根据优先级和公平性进行处理。
    --enable-priority-and-fairness   ##  该值作为APF特性开关,默认为true
    --max-requests-inflight、--max-mutating-requests-inflight    ## 当开启APF时,俩值相加确定kube-apiserver的总并发上限


两个阶段限流能力对比

限流能力 1.18版本前 1.18版本后(APF)
颗粒度 仅根据是否变更做分类 可以根据请求对象、请求者身份、命名空间等做分类
隔离性 一个坏用户可能堵塞整个系统 为请求分配固定队列,坏请求只能撑爆其使用的队列
公平性 会出现饿死 用公平性算法从队列中取出请求
优先级 有特权级别,可让重要请求不被限制

APF关键资源介绍

APF通过FlowSchema 和 PriorityLevelConfiguration两个资源配置限流策略。

  • FlowSchema:解决老版本分类颗粒度粗的问题。根据rules字段匹配请求,匹配规则包含:请求对象、执行操作、请求者身份和命名空间
    apiVersion: flowcontrol.apiserver.k8s.io/v1beta2
    kind: FlowSchema                 # 一个kubernetes集群中可以定义多个FlowSchema
    metadata:
      name: myfl
    spec:
      distinguisherMethod:           # 可选值为:ByNamespace或ByUser,用于把请求分组。属于同组的请求会分配到固定的queue中,如果省略该参数,则该FlowSchema匹配的所有请求都将视为同一个分组。
        type: ByUser
      matchingPrecedence: 90         # 数字越小代表FlowSchema的匹配顺序越在前,取值范围:1~10000。
      priorityLevelConfiguration:    # FlowSchema关联的priorityLevelConfiguration
        name: mypl
      rules:
      - nonResourceRules:            # 匹配非资源型:匹配接口URL
        - nonResourceURLs:
          - '*'
        resourceRules:               # 匹配资源型:匹配apigroup、namespace、resources、verbs
        - apiGroups:
          - '*'
          namespaces:
          - '*'
          resources:
          - '*'
          verbs:
          - get
          - create
          - list
          - update
        subjects:                   # 匹配请求者主体:可选Group、User、ServiceAccount
        - group:
            name: '*'
          kind: Group
        - kind: User
          user:
            name: '*'
        - kind: ServiceAccount
          serviceAccount:
            name: myserviceaccount
            namespace: demo

  • PriorityLevelConfiguration:解决老版本隔离性差的问题和优先级问题,并定义了限流细节(总队列数、队列长度、是否可排队)。当请求与某个FlowSchema匹配后,该请求会关联FlowSchema中指定的PriorityLevelConfiguration资源,每个PriorityLevelConfiguration相互隔离,且能承受的并发请求数也不一样
    apiVersion: flowcontrol.apiserver.k8s.io/v1beta2
    kind: PriorityLevelConfiguration          ## 每个PriorityLevelConfiguration有自己独立的限流配置, PriorityLevelConfiguration之间是完全隔离的。
    metadata:
      name: mypl
    spec:
      type: Limited                           # 设置是否为特权级别,如果为Exempt则不进行限流,如果为Limited则进行限流
      limited:
        assuredConcurrencyShares: 2           # 值越大,PriorityLevelConfiguration的并发上限越高。若当前并发执行数未达到并发上限,则PL处于空闲状态。
        limitResponse:                        # 定义如何处理当前无法被处理的请求
          type: Queue                         # 类型,Queue或者Reject,Reject直接返回429并拒绝,Queue将请求加入队列
          queuing:
            handSize: 1                       # 根据ByNamespace或ByUser对请求分组,每个分组对应queues的数量,
            queueLengthLimit: 20              # 此PriorityLevelConfiguration中每个队列的长度
            queues: 2                         # 此PriorityLevelConfiguration中的队列数


一个FlowSchema只能关联一个priorityLevelConfiguration,多个FlowSchema可以关联同一个priorityLevelConfiguration
PriorityLevelConfiguration并发上限 = (assuredConcurrencyShares / 所有assuredConcurrencyShares之和 ) apiserver总并发数*

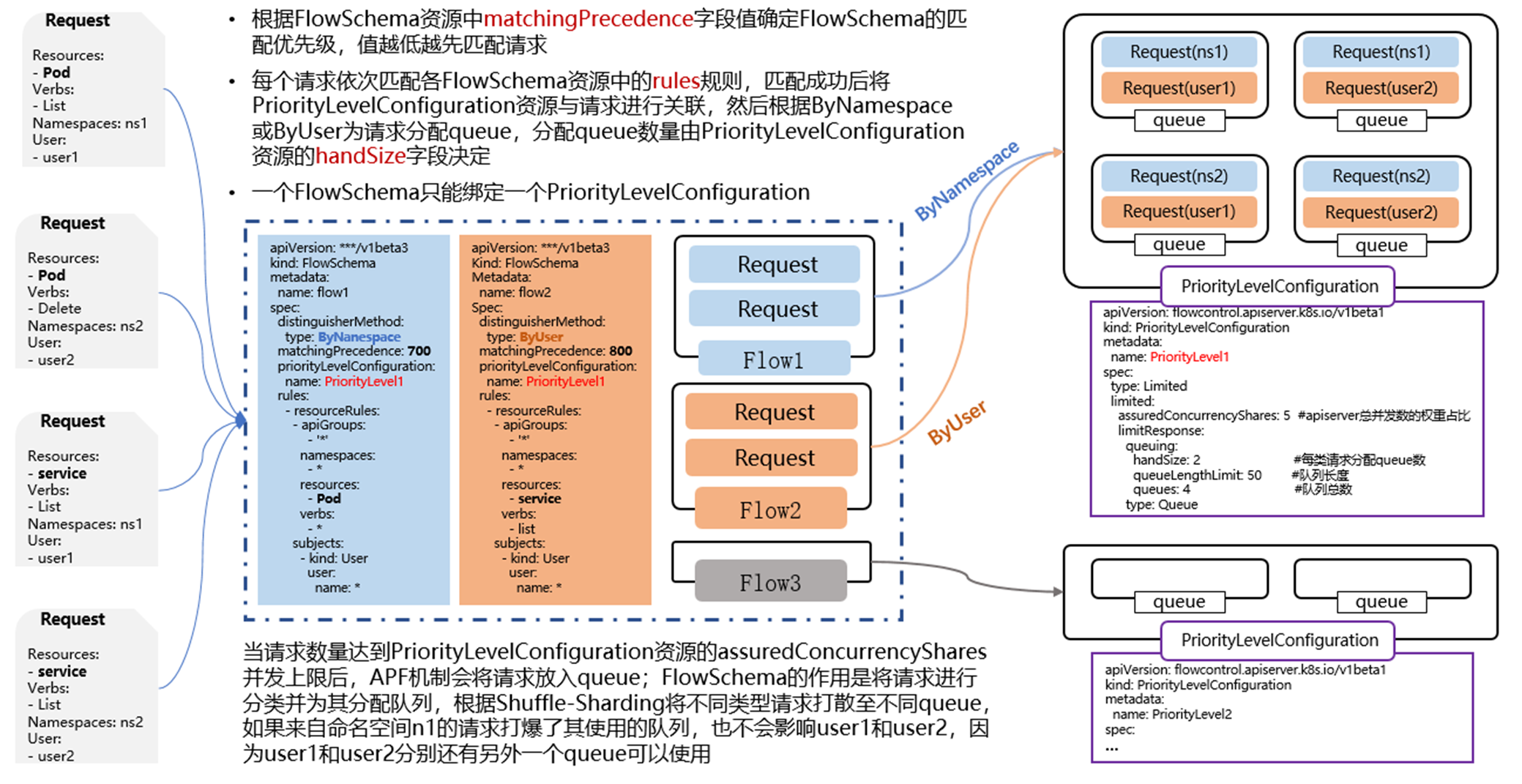

APF处理过程


  1. 请求与集群中的FlowSchema列表按照顺序依次匹配,每个FlowSchema的matchingPrecedence字段决定其在列表中的顺序,matchingPrecedence字段值越小,越靠前,越先进行匹配请求。
  2. 根据FlowSchema资源中的rules规则进行匹配,匹配方式可以是 “请求的资源类型”、“请求的动作类型”、“请求者的身份”、“请求的命名空间” 等多个维度。
  3. 若请求与某个FlowSchema成功匹配,匹配就会结束。FlowSchema关联着一个PriorityLevelConfiguration,每个PriorityLevelConfiguration中包含许多queue,根据FlowSchema.spec.Distinguisher字段将请求进行"分组",根据分组来分配queue,分配queue数量由PriorityLevelConfiguration资源的handSize字段决定,如果省略该参数,则该FlowSchema匹配的所有请求都将视为同一个"分组"。
  4. 每个PriorityLevelConfiguration资源都有独立的并发上限,assuredConcurrencyShares字段为apiserver总并发数的权重占比,值越大分配的并发上限就越高,当PriorityLevelConfiguration达到并发上限后,请求会根据所属的"分组"写入固定的queue中,请求被阻塞等待。请求与queue的固定关联可以让恶意用户只影响其使用的queue,而不会影响同PriorityLevelConfiguration中的其他queue。
  5. 当PriorityLevelConfiguration未达到并发上限时,fair queuing算法从所有queue中选择一个合适的queue取出请求,解除请求的阻塞,执行这个请求。fair queuing算法能保证同一个 PriorityLevelConfiguration 中的所有queue被处理机会平等。

APF实战

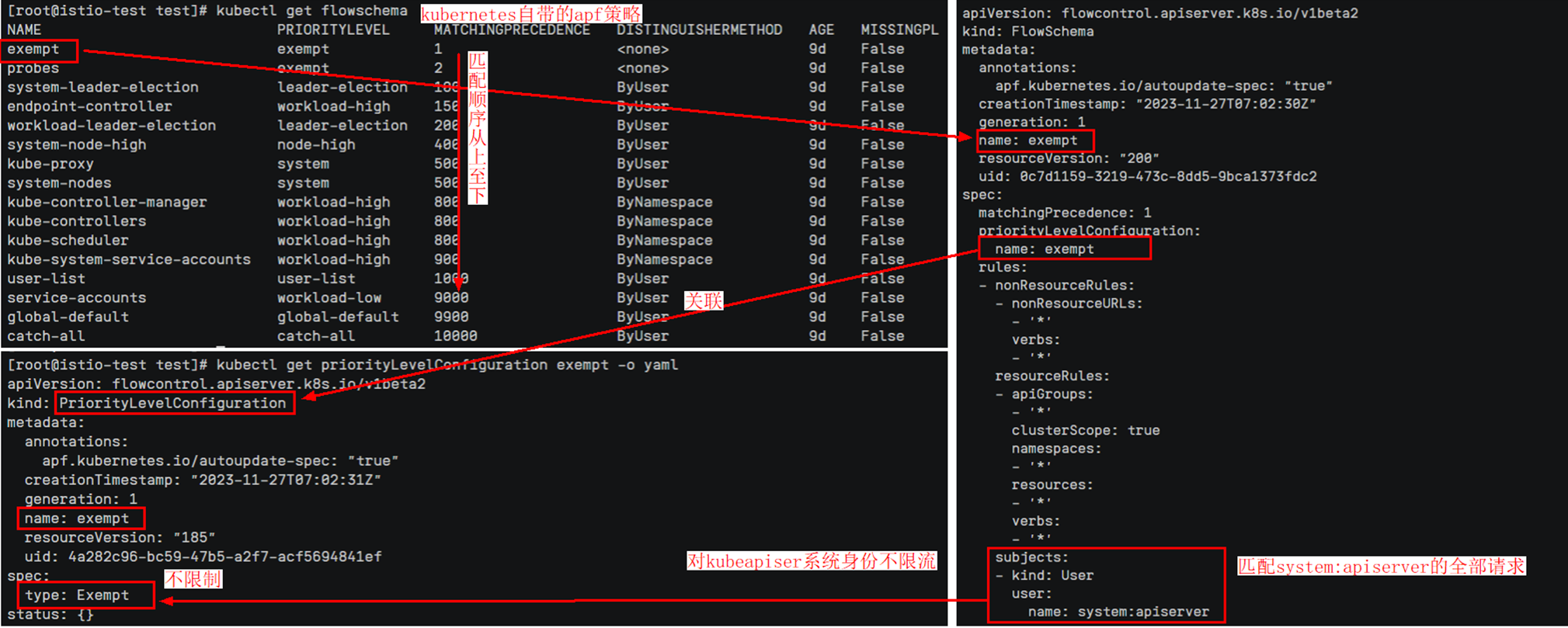

  1. kubernetes原生自带了一些FlowSchema和PriorityLevelConfiguration规则,我们选择一个查看,如下图:

  2. 下面我们创建新的APF规则:当请求对象是apf命名空间中的deployment,则进行"apfpl"限流规则。

    apiVersion: flowcontrol.apiserver.k8s.io/v1beta2
    kind: FlowSchema
    metadata:
      name: apffl
    spec:
      matchingPrecedence:  150
      priorityLevelConfiguration:
        name: apfpl                           ## 关联名为apfpl的PriorityLevelConfiguration
      rules:
        - resourceRules:
          - apiGroups:
              - apps
            clusterScope: true
            namespaces:
              - apf                           ## 匹配apf命名空间
            resources:
              - deployments                   ## 匹配操作deployment的请求
            verbs:
              - '*'                           ## 匹配任意操作类型
          subjects:
            - kind: Group
              group:
                name: '*'                     ## 匹配任意组身份
    ---
    apiVersion: flowcontrol.apiserver.k8s.io/v1beta2
    kind: PriorityLevelConfiguration
    metadata:
      name: apfpl
    spec:
      limited:
        assuredConcurrencyShares: 2
        limitResponse:                         ## 设置限流处理细节
          queuing:
            handSize: 1
            queueLengthLimit: 20
            queues: 2
          type: Queue
      type: Limited                             ## 对请求做限流处理

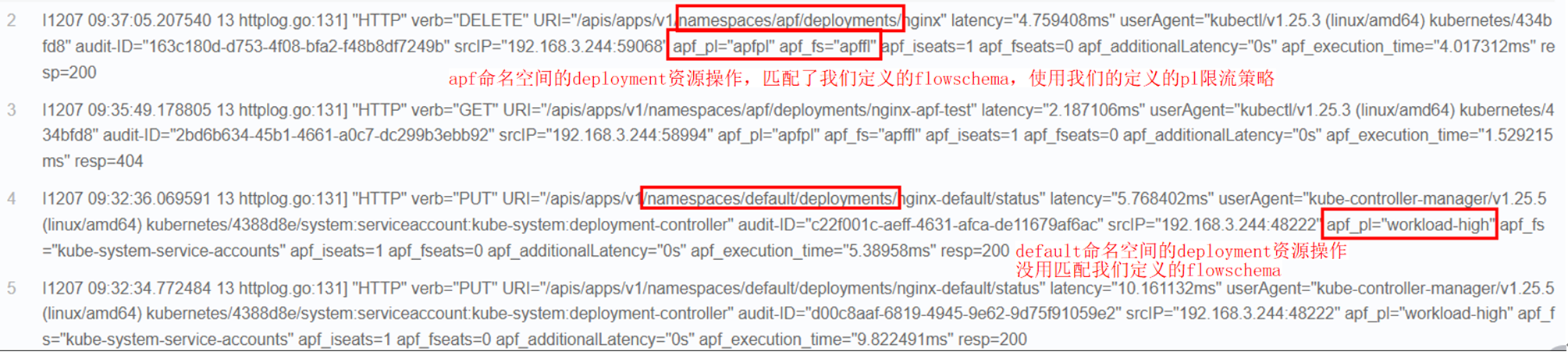

  3. 接着在apf命名空间和default命名空间分别创建deployment进行测试。apf_fs为请求被分类到的 FlowSchema 的名称,apf_pl为该请求的优先级名称。查看apiserver日志信息,见下图:

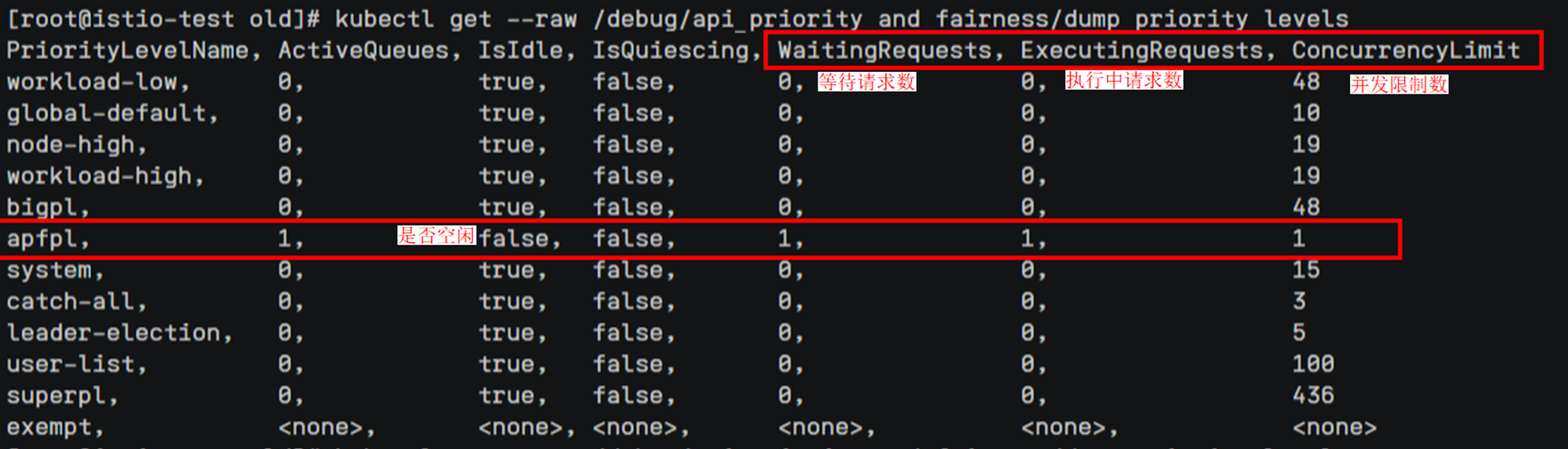

  4. 循环操作deployment,我们可以使用命令查看是否触发限流等待

    kubectl get --raw /debug/api_priority_and_fairness/dump_priority_levels


    返回waitingRequests非0,则代表触发最大并发数,有请求被限流进入等待队列。PriorityLevelConfiguration资源不为空闲表示已达到并发上限
