简介

鉴于在CCE集群使用VPC网络模型，处理遇到的一些网络问题时，需要熟悉不同场景下数据包的流转过程，才能快速的解决问题。本文主要介绍CCE集群VPC网络模式下各种访问场景介绍。

VPC网络模型不同访问场景走线

VPC网络模型下，容器子网不属于VPC网段，跨节点容器互访除了隧道封装还可以通过路由实现，需要为每个节点划分固定的容器子网，比如节点Node1上所有容器ip都在子网172.16.0.0/25内，VPC路由表将目的ip属于172.16.0.0/25子网的数据包全部转给节点Node1处理，Node1收到数据包再根据系统路由表转给具体的容器。同时为了使容器能访问VPC以外的ip地址，在CCE集群内做了Yangtse白名单处理，如果容器访问目的ip在白名单内，容器请求数据包出节点前不会做SNAT；反之会将数据包的源ip转换成节点ip，Yangtse白名单默认有三个网段(10.0.0.0/8，172.16.0.0/12，192.168.0.0/16)。

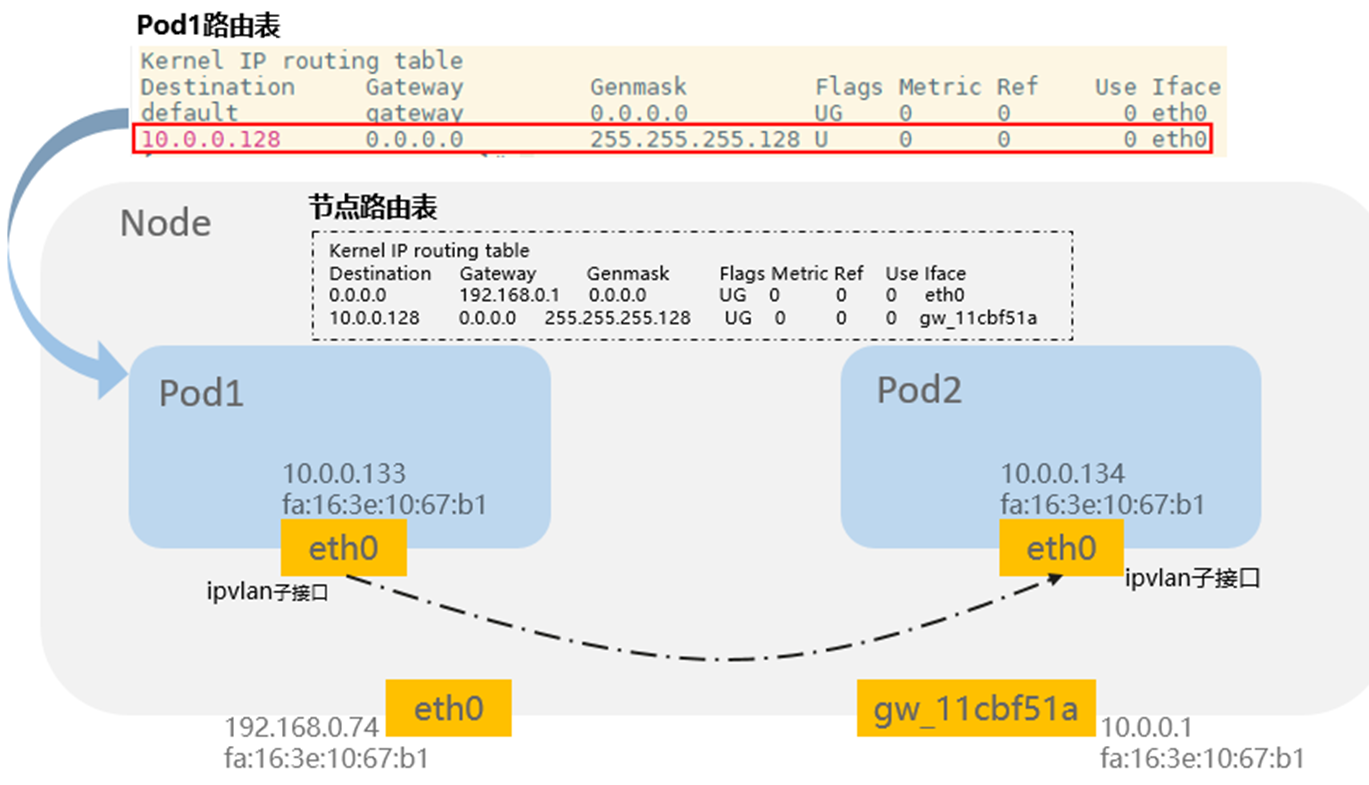

同节点容器互访

访问说明：
容器的eth0网口是节点eth0的子接口，内部互通是子接口之间的报文转发，这个转发就是内核的虚拟网络的收发处理函数和缓冲队列处理，实际上不经过节点网卡的收发队列和网络命名空间。同节点容器访问容器不涉及SNAT和DNAT

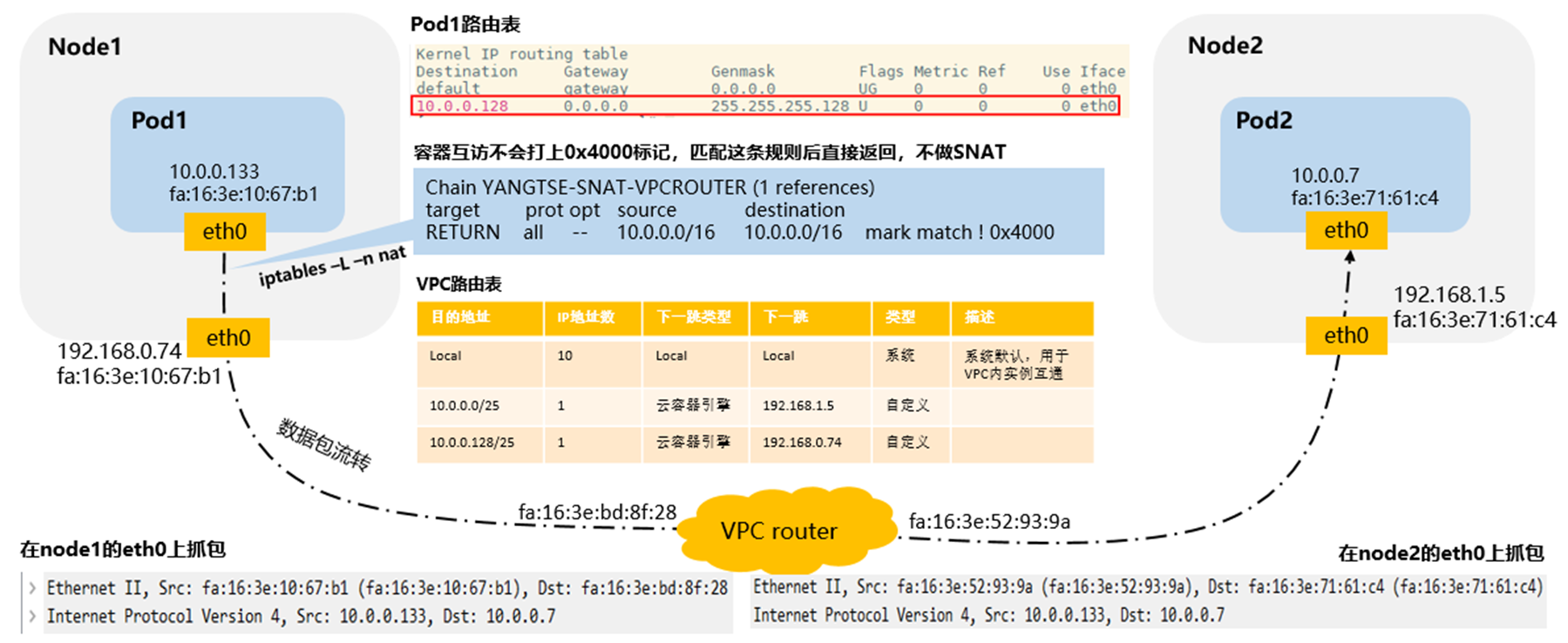

跨节点容器访问容器

访问说明：
发起请求时，源ip为10.0.0.133，目的ip为10.0.0.7。服务端容器接收的数据包，其源地址是10.0.0.133 ，目的地址为10.0.0.7。跨节点容器访问容器不涉及SNAT 和 DNAT

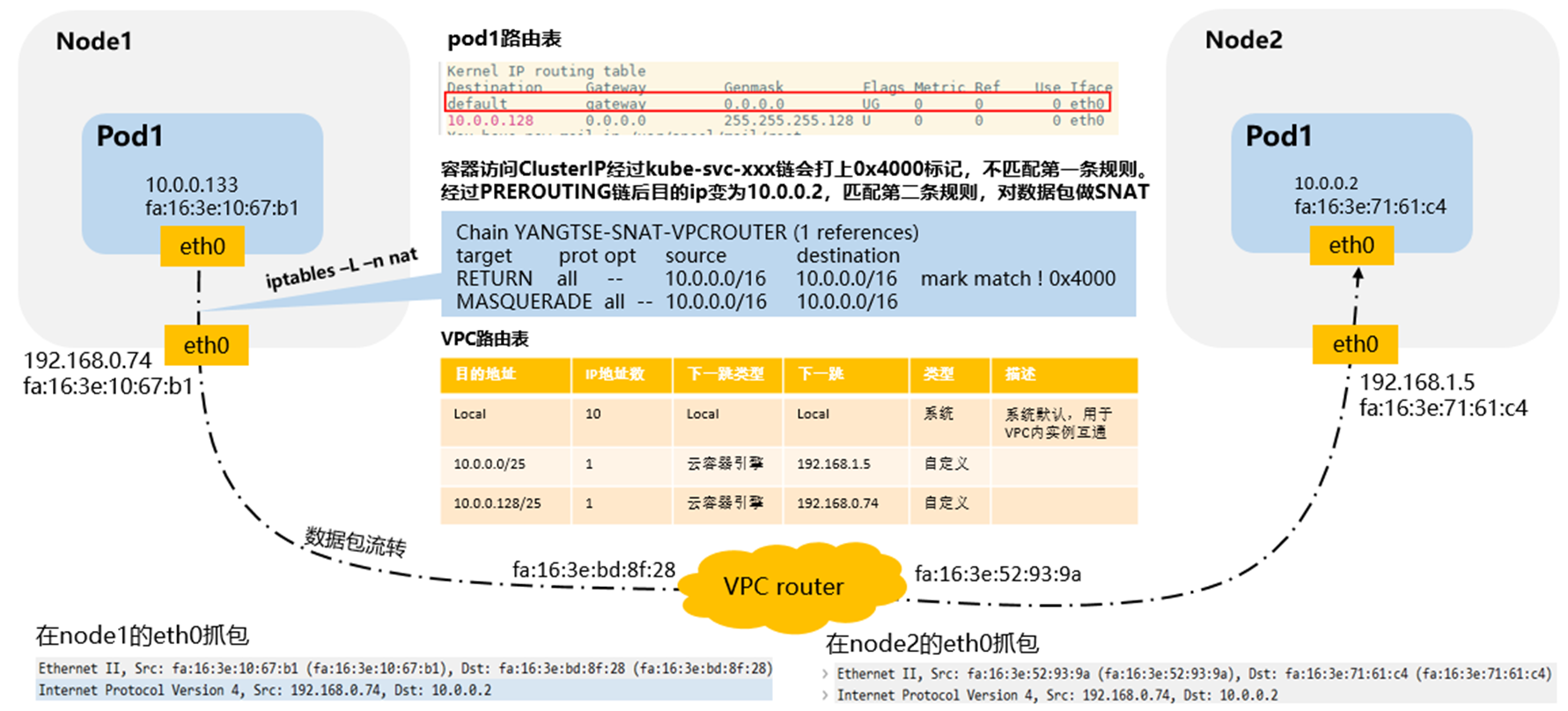

容器访问ClusterIP

访问说明：
发起请求时，源ip为10.0.0.133，目的ip为10.247.4.15。服务端容器接收的数据包，其源地址是192.168.0.74，目的地址为10.0.0.2。容器访问ClusterIP涉及DNAT 和 SNAT。

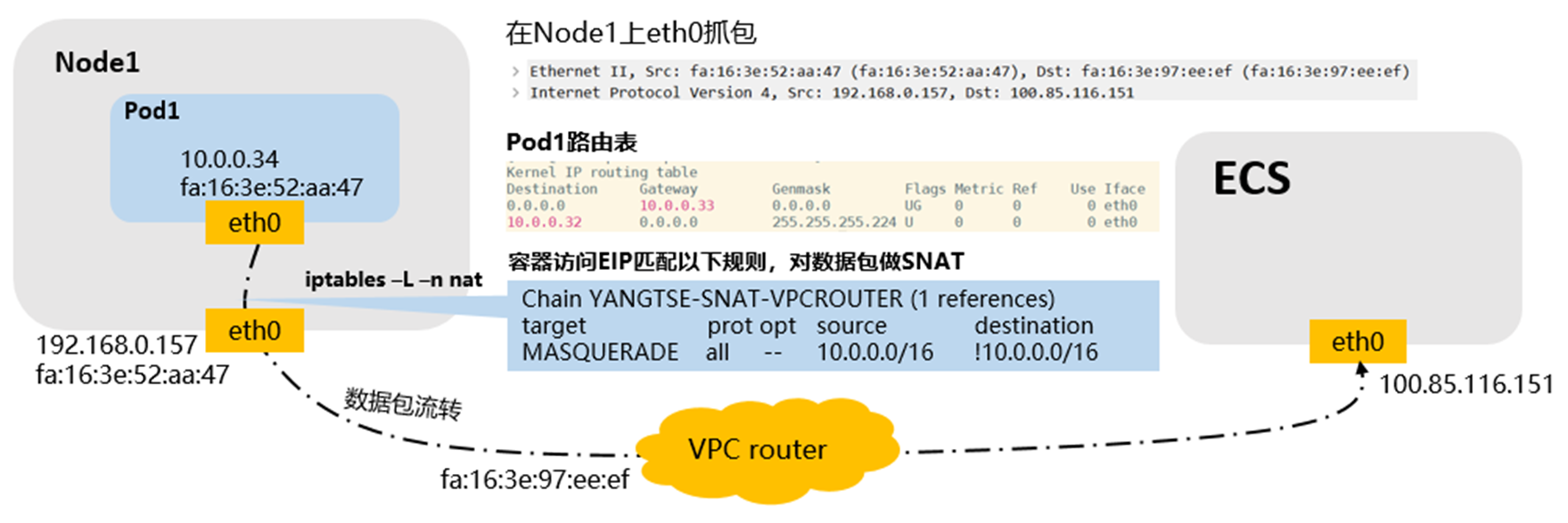

容器访问外部EIP

访问说明：
发起请求时，源ip为10.0.0.33，目的ip为100.85.116.151，服务端主机接收的数据包源IP为192.168.0.157，目的ip为100.85.116.151。容器访问EIP涉及SNAT转换，不涉及DNAT

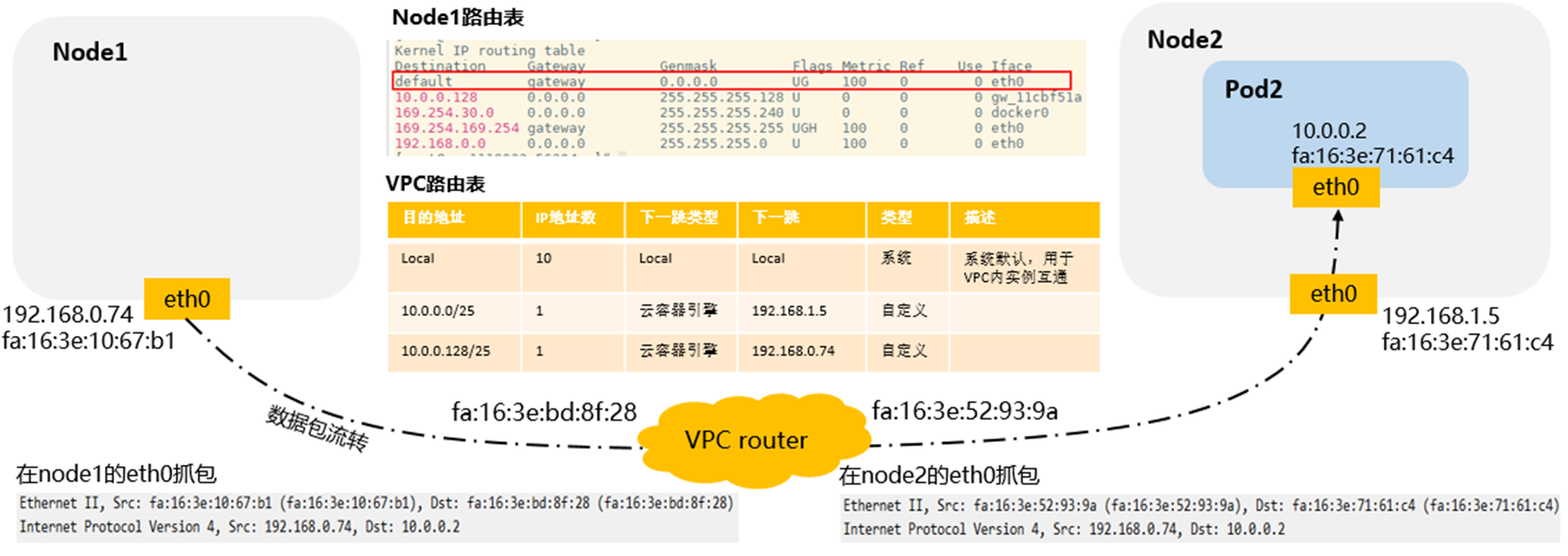

节点访问容器

访问说明：
发起请求时，源ip为192.168.0.74，目的ip为10.0.0.2，服务端容器接收的数据包源IP为192.168.0.74，目的ip为10.0.0.2。节点访问容器不涉及SNAT和DNAT转换。

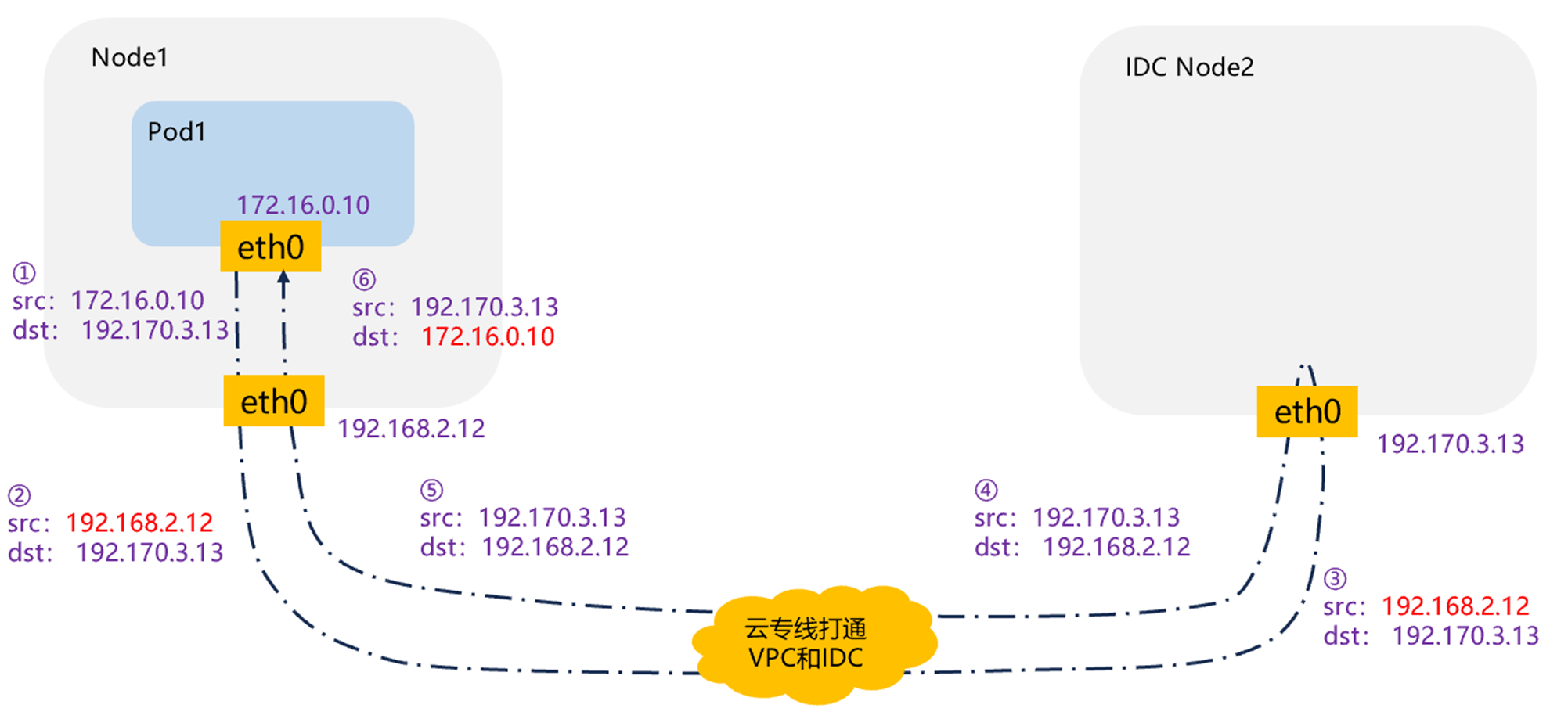

与线下IDC网络打通

访问说明：
VPC网络模型，容器访问VPC外的ip若不在Yangtse白名单(10.0.0.0/8，172.16.0.0/12，192.168.0.0/16)内，请求数据包出节点前会做SNAT，将数据包的源ip转换成节点ip，响应包进入节点后经过conntrack还原，将数据包的目的ip转换成容器ip。如果线下机房想获取云上容器的ip，需要给SRE提单将线下IDC的目标网段加入到Yangtse白名单中。
