基于OpenHarmony3.1对接IoTDA 【华为云IoT+鸿蒙】

皮牙子抓饭发表于 2023/08/23 15:09:57 2023/08/23

【摘要】我所有使用到的物品：1台Windows开发计算机（Windows11）1台Ubuntu源码编译服务器本地虚拟机（ubuntu-20.04.6-desktop-amd64，2cpu，8GB内存，80GB硬盘）1块BearPi-HM_Nano开发板、E53_IA1扩展模块、Type-C数据线1.搭建开发环境1.1搭建Ubuntu环境将Ubuntu Shell环境修改为bash执行如下命令，确认输...

我所有使用到的物品：

1台Windows开发计算机（Windows11）

1台Ubuntu源码编译服务器本地虚拟机（ubuntu-20.04.6-desktop-amd64，2cpu，8GB内存，80GB硬盘）

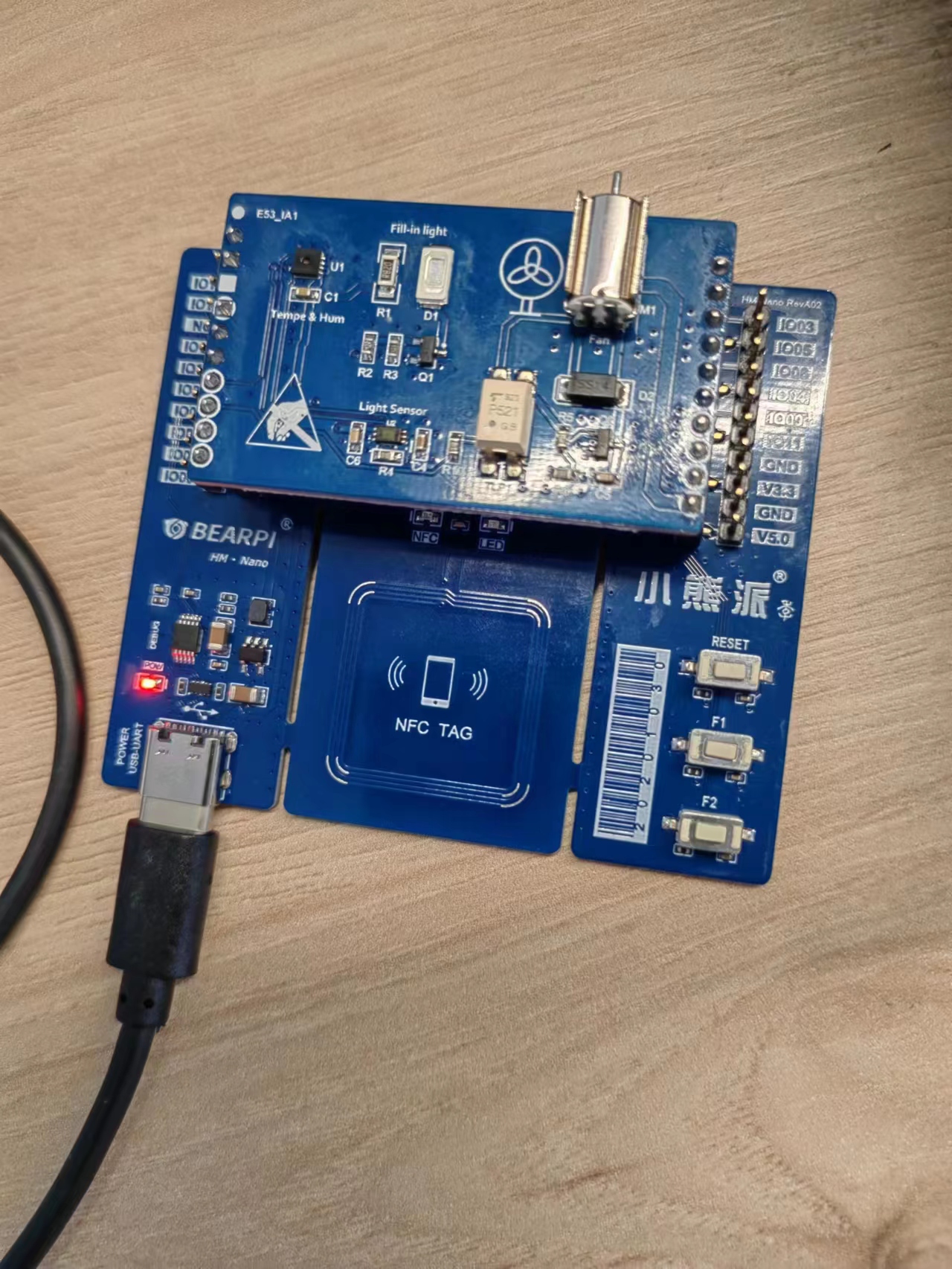

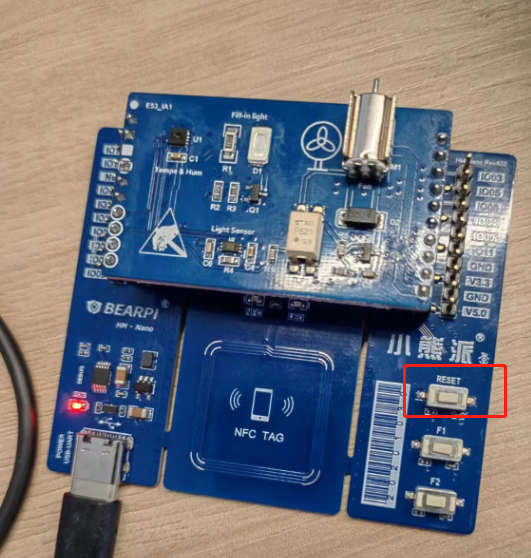

1块BearPi-HM_Nano开发板、E53_IA1扩展模块、Type-C数据线

1.搭建开发环境

1.1搭建Ubuntu环境

将Ubuntu Shell环境修改为bash

执行如下命令，确认输出结果为bash。如果输出结果不是bash，请根据b，将Ubuntu shell修改为bash

ls -l /bin/sh

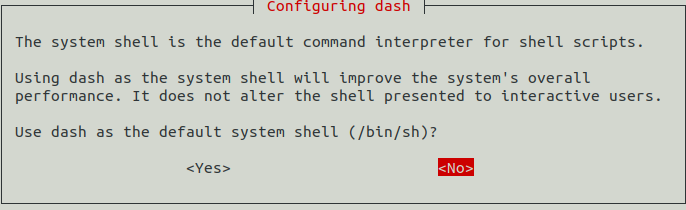

打开终端工具，执行如下命令，输入密码，然后选择No，将Ubuntu shell由dash修改为bash

sudo dpkg-reconfigure dash

下载DevEco Device Tool 我使用的是（DevEco Device Tool 4.0 Beta1）最新Linux版本软件包

https://device.harmonyos.com/cn/develop/ide#download

下载完成后，通过ftp传输到ubuntu虚拟机中并解压

#解压
unzip devicetool-linux-tool-4.0.0.200.zip
#赋权
chmod u+x devicetool-linux-tool-4.0.0.200.sh
#安装
sudo ./devicetool-linux-tool-4.0.0.200.sh

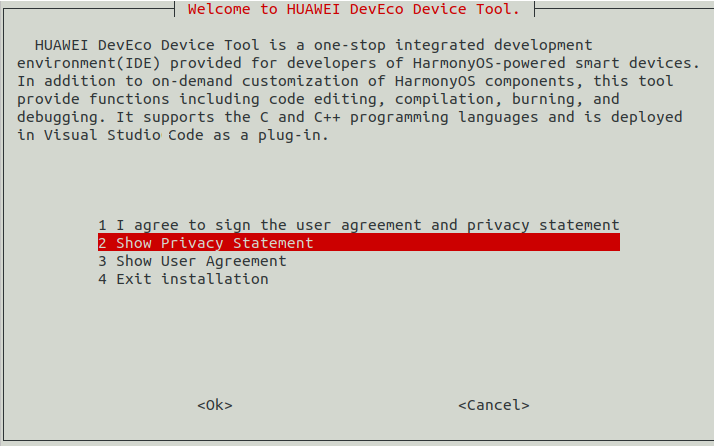

通过收到控制选择1同意协议进行安装，安装完成后，当界面输出“DevEco Device Tool successfully installed.”时，表示DevEco Device Tool安装成功。

1.2 搭建Windows环境

根据下面地址下载devicetool-windows-tool-4.0.0.200.zip解压后进行安装即可，注意版本需要和虚拟机中的环境版本保持一直。

https://device.harmonyos.com/cn/develop/ide#download

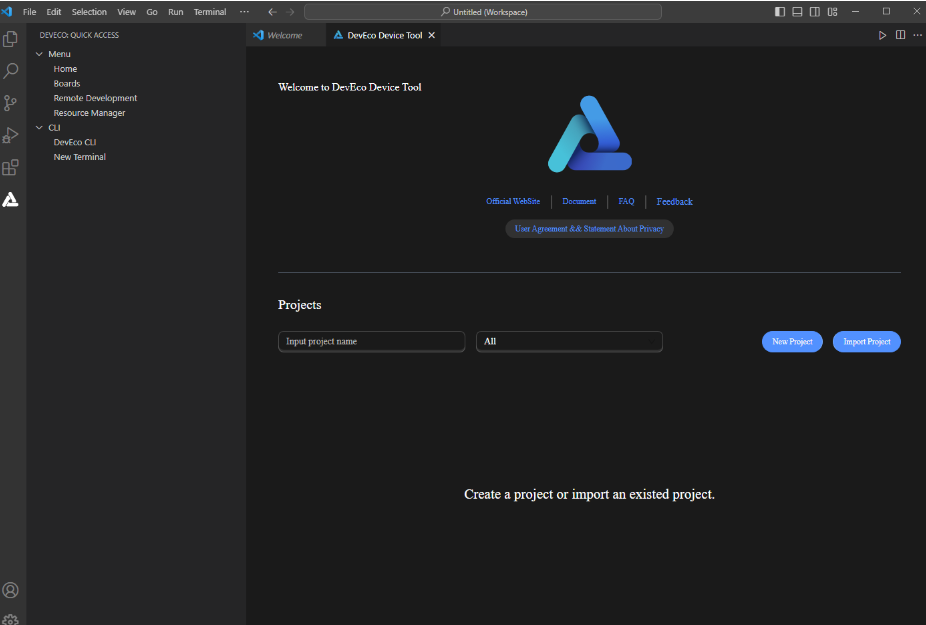

安装成功后打开会出现主界面

1.3配置Windows远程访问Ubuntu环境

在ubuntu中安装ssh并开放密码权限，建议使用root，并查看ip地址

#安装ssh
sudo apt-get install openssh-server
#修改设置,放开权限建议使用root权限
vi /etc/ssh/sshd_config
#启动ssh
sudo systemctl start ssh
#查看IP
ifconfig

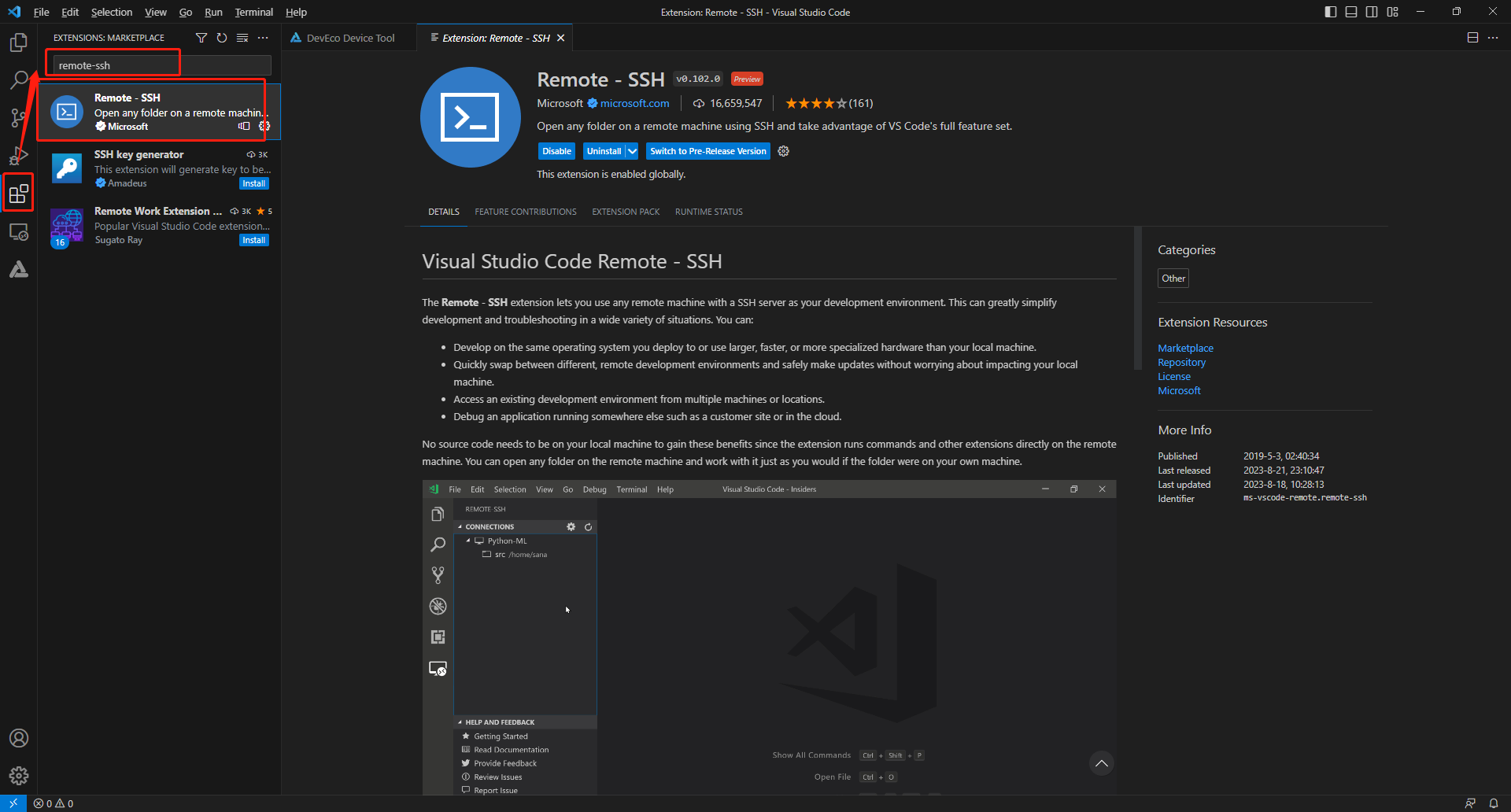

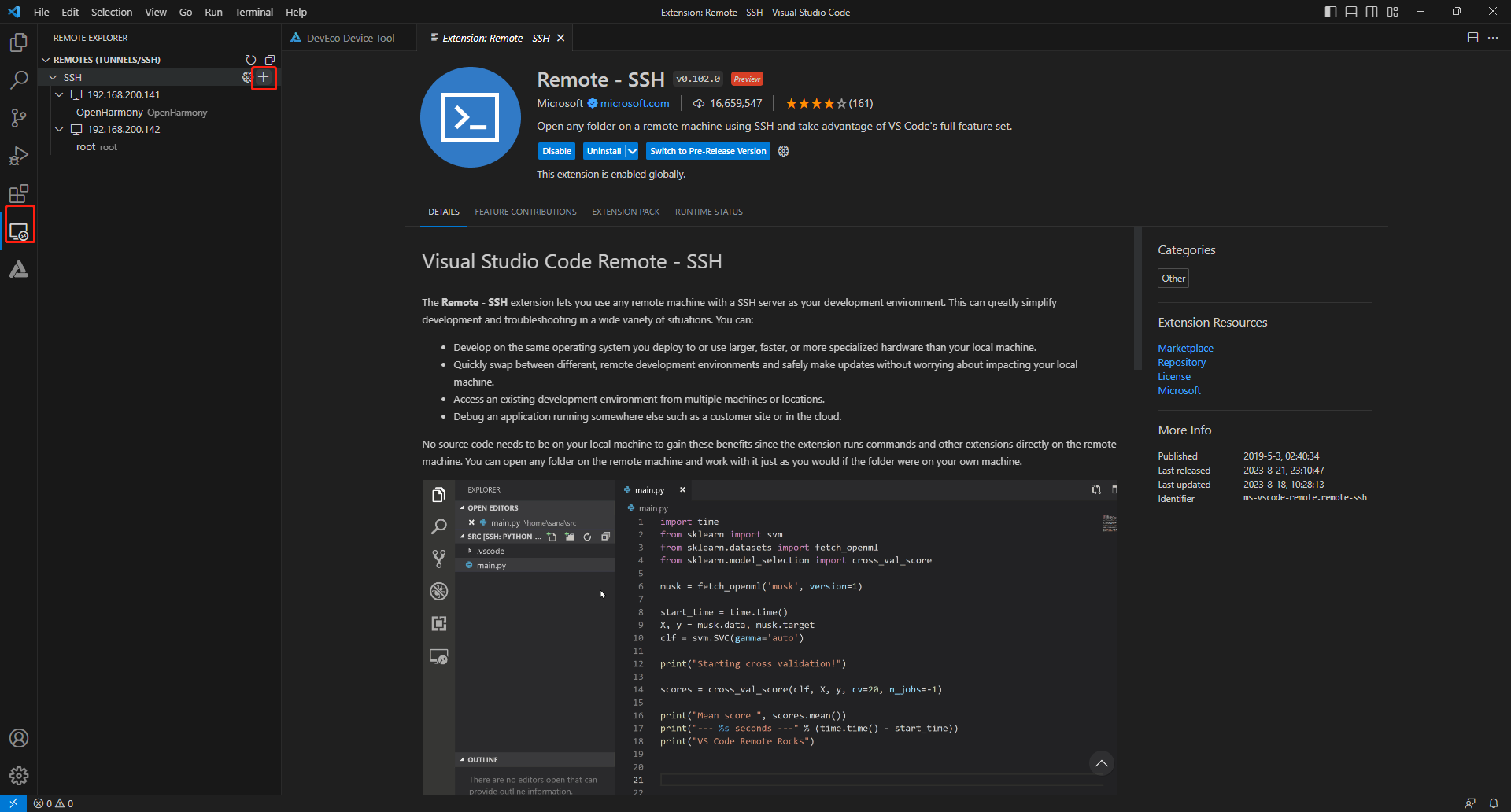

打开Windows系统下的Visual Studio Code，在插件市场的搜索输入框中输入“remote-ssh”，并安装

打开 Remote-SSH插件并添加ubuntu服务器连接，在弹出的SSH连接命令输入框中输入“ssh username@ip_address”，其中ip_address为要连接的远程计算机的IP地址，username为登录远程计算机的帐号。

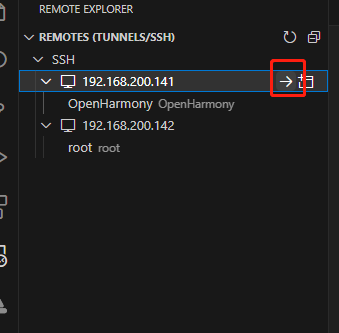

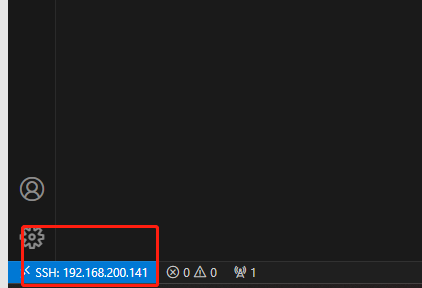

点击连接，之后输入密码即可连接成功。连接成功后会在左下角出现IP地址

2.在ubuntu虚拟机服务器中获取源码

2.1 配置安装工具

注册码云gitee帐号https://help.gitee.com/，之后安装git客户端和git-lfs。

#更新软件源：
sudo apt-get update
#安装git客户端和git-lfs
sudo apt-get install git git-lfs
#配置用户信息
git config --global user.name "yourname"
git config --global user.email "your-email-address"
git config --global credential.helper store
#执行如下命令安装码云repo工具
curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 -o /usr/local/bin/repo  #如果没有权限，可下载至其他目录，并将其配置到环境变量中
chmod a+x /usr/local/bin/repo
pip3 install -i https://repo.huaweicloud.cn/repository/pypi/simple requests

2.2 拉取源代码并配置

通过repo + https下载，我使用的是OpenHarmony-v3.1-Release版本，过程比较漫长根据网速觉得一般1小时，这里虚拟机一定要保证磁盘剩余空间大于50GB。下载完毕后，在源码根目录下执行prebuilts脚本，安装编译器及二进制工具。

repo init -u https://gitee.com/openharmony/manifest.git -b refs/tags/OpenHarmony-v3.1-Release --no-repo-verify
repo sync -c
repo forall -c 'git lfs pull'
#在源码根目录下执行prebuilts脚本，安装编译器及二进制工具。
bash build/prebuilts_download.sh

3. 导入源码到Windows的Visual Studio Code中

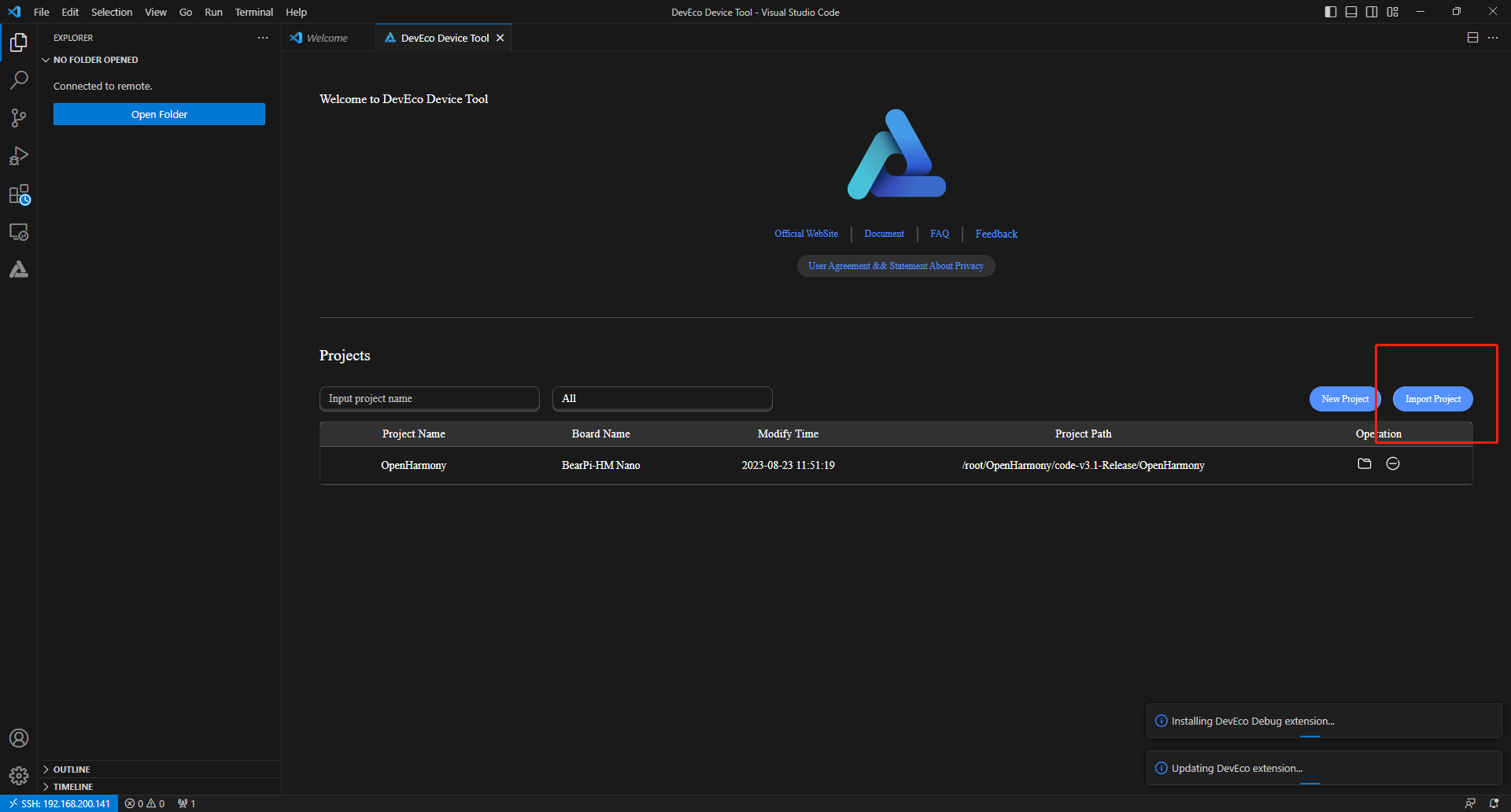

先确保已经通过remote-ssh链接到了虚拟机服务器中，进入Home页，点击Import Project打开工程

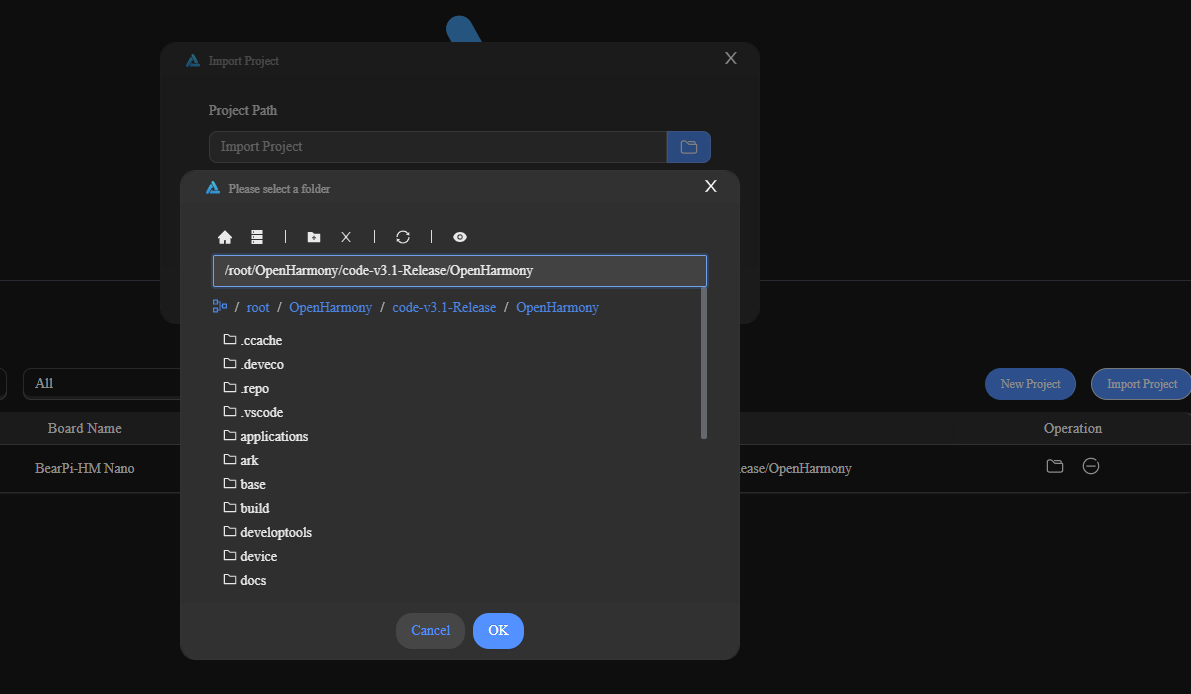

选择OpenHarmony源码根目录路径，然后再选择Import OpenHarmony Source选项，点击Import进行导入

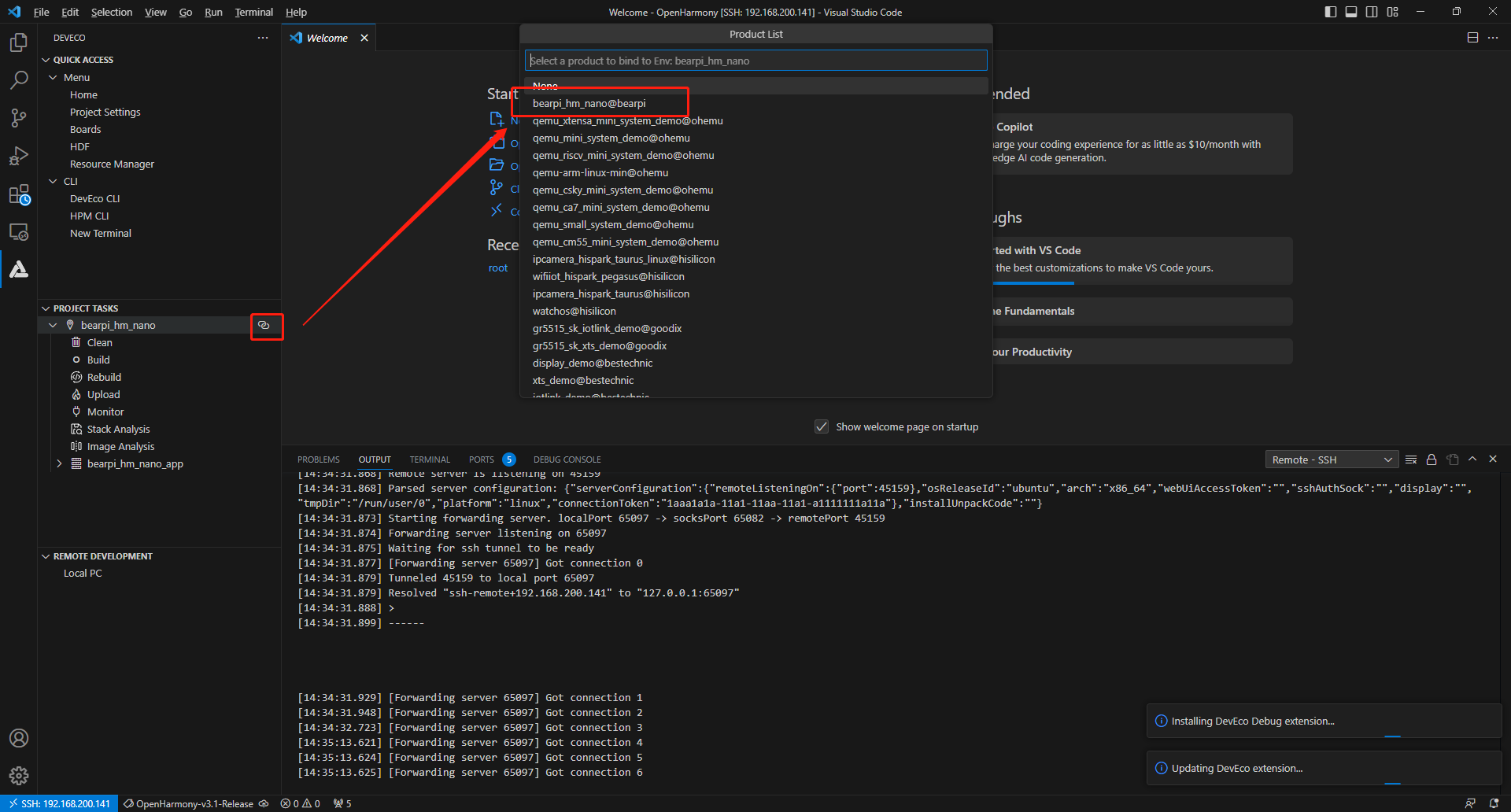

Product/产品选择bearpi_hm_nano。

绑定设备，在任务列表中单击工程对应的按钮，在弹出的产品列表中选择要适配绑定的设备类型。

4. IOTDA使用配置

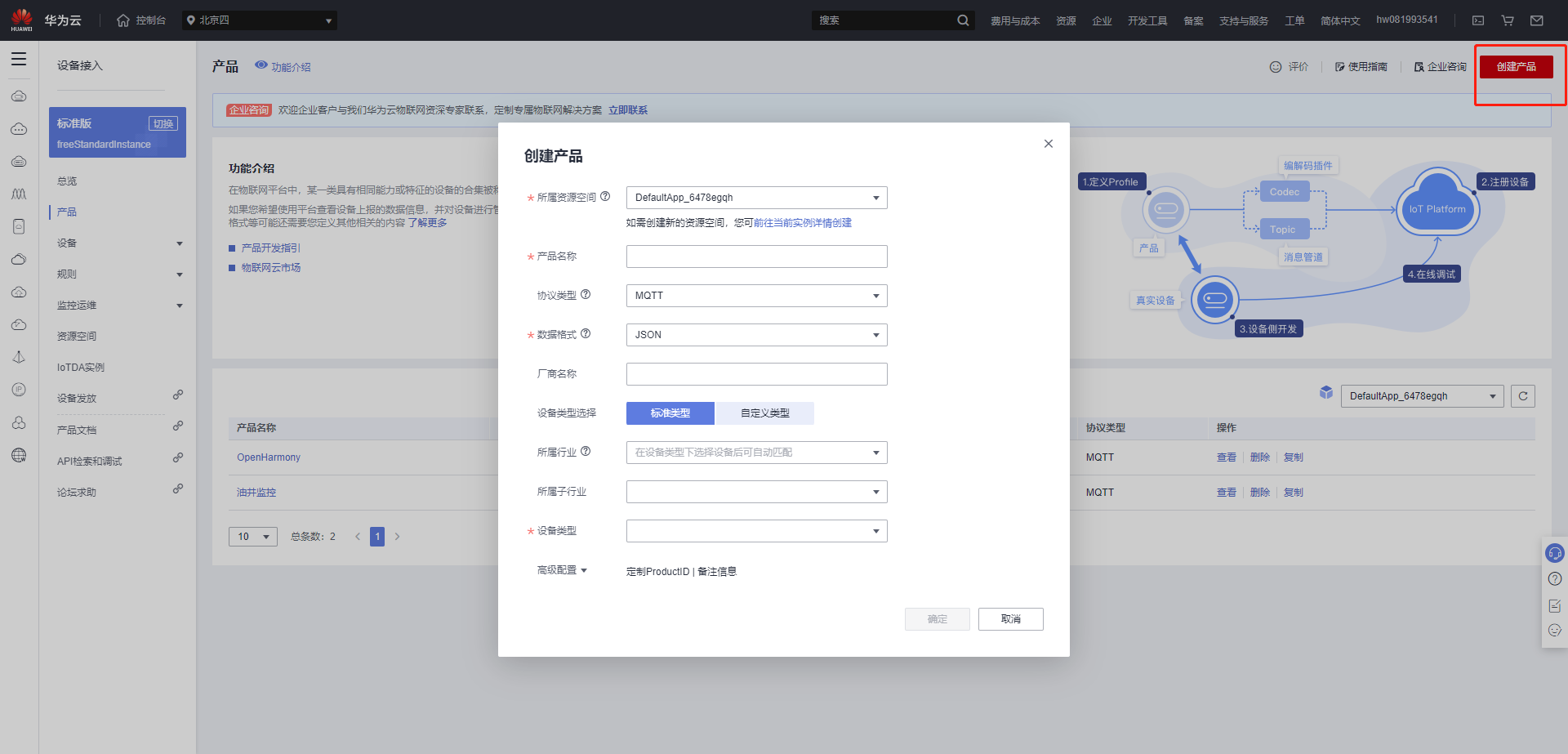

注册产品

所属资源控制：选择默认资源空间
产品名称：自定义，如“OpenHarmony”
协议类型：选择“MQTT”
数据格式：选择“JSON”
设备类型选择：选择“自定义类型”
设备类型：自定义，如“OpenHarmony”

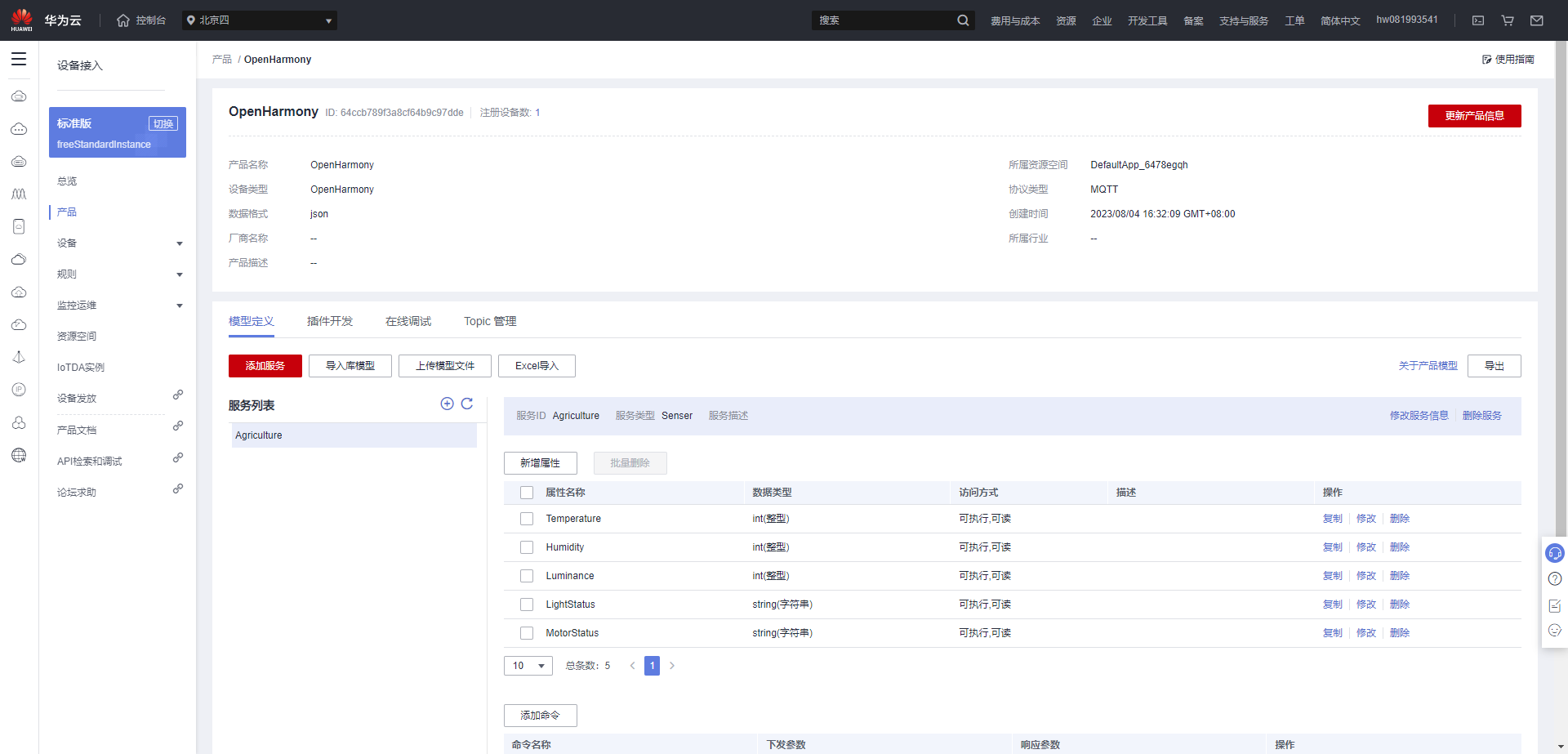

配置模型

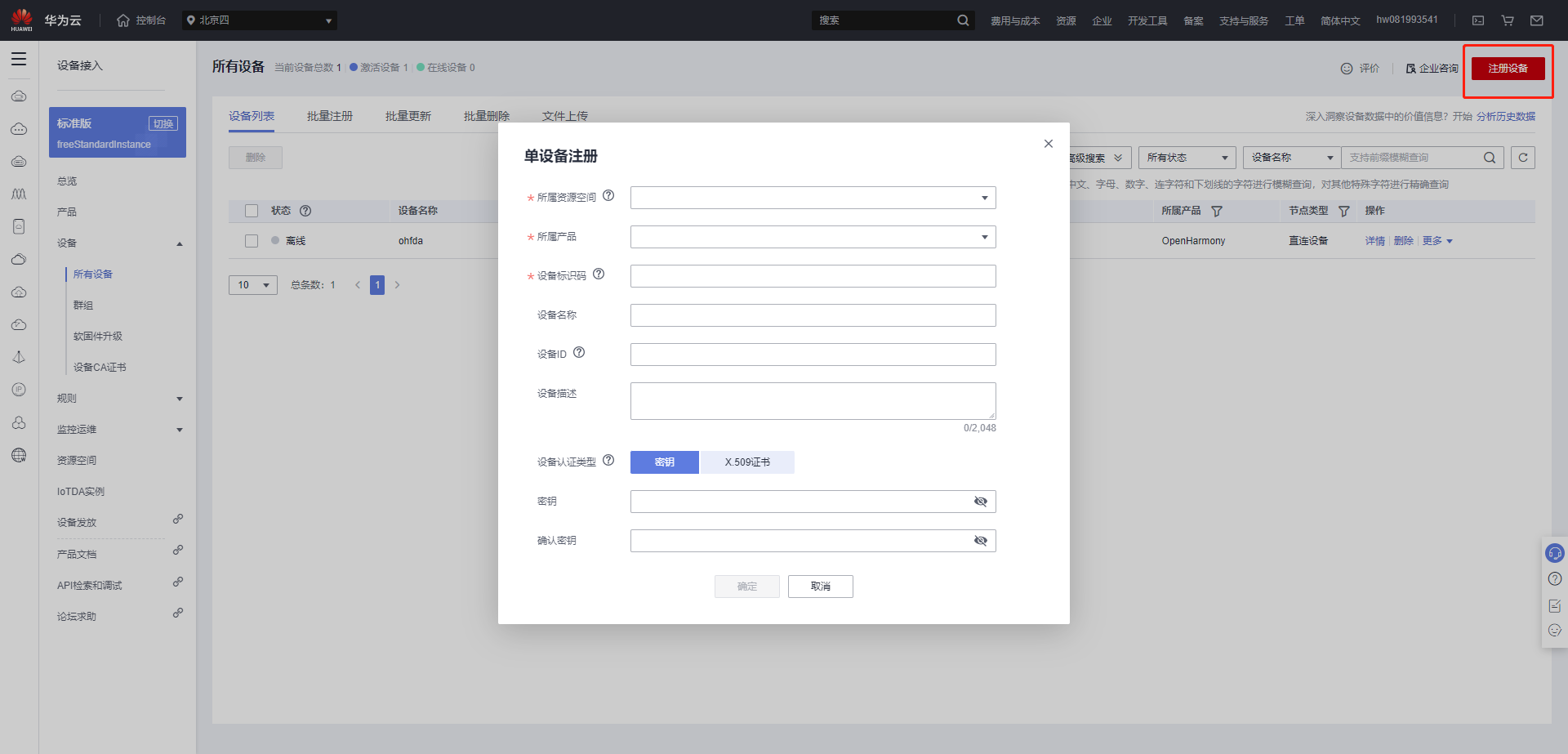

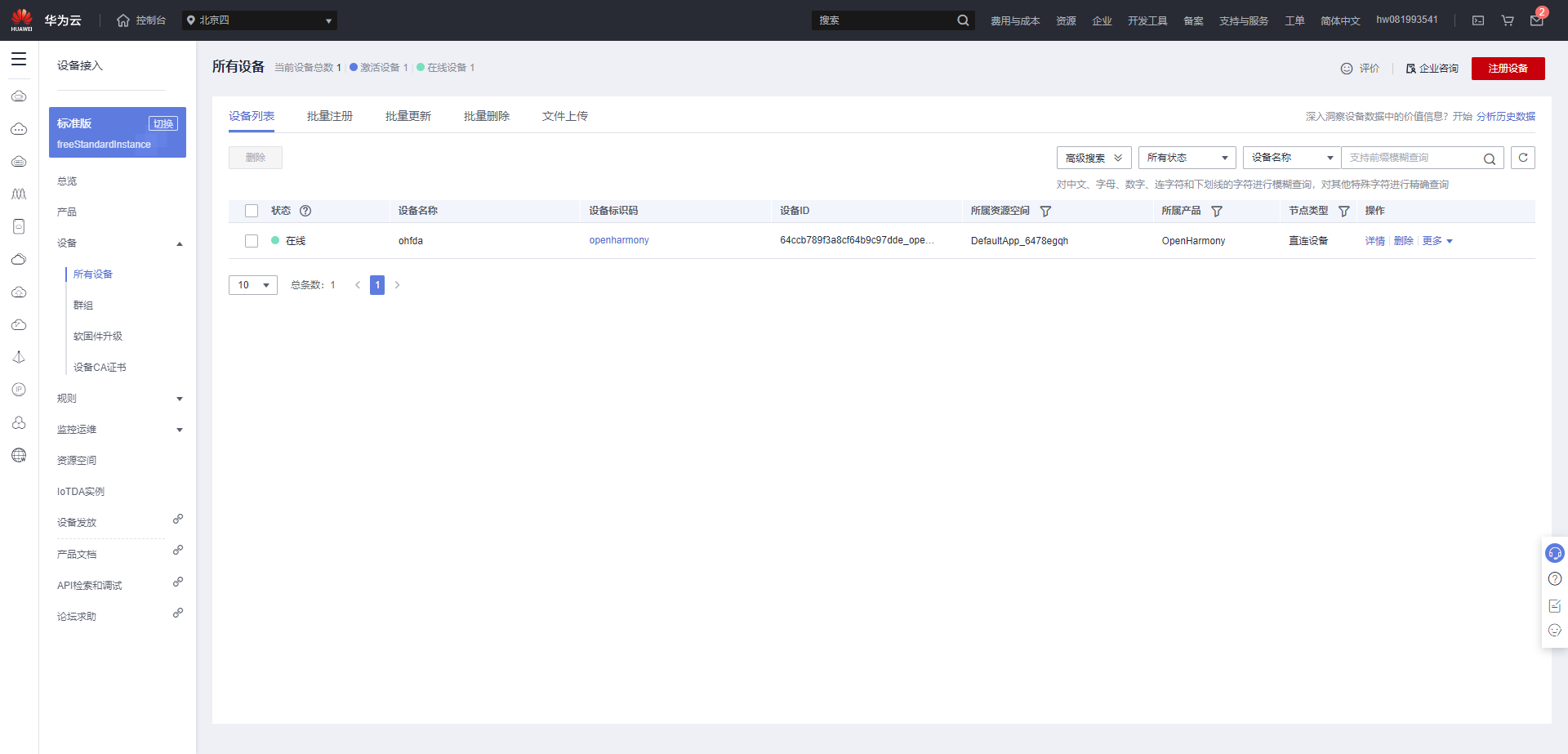

注册设备

所属产品：选择创建产品中创建的产品，即“OpenHarmony”
设备标识码：自定义，如“openharmony”
设备名称：自定义，如“openharmony_device”
设备ID：由平台自动生成的字符串前缀+设备标识码组合而成，自动填充，无需修改
设备认证类型：密钥
密钥/确认密钥：自定义，不少于8位，如12345678

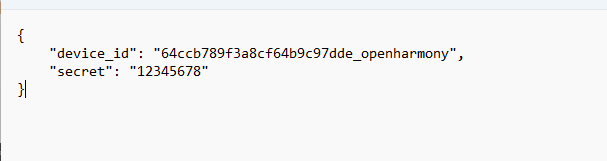

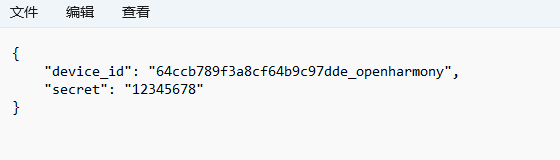

下载保存的DEVICES-KEY.txt文本文件中记录了设备ID和密钥信息，后续需要使用

5.使用Huaweicloud_iotlink SDK

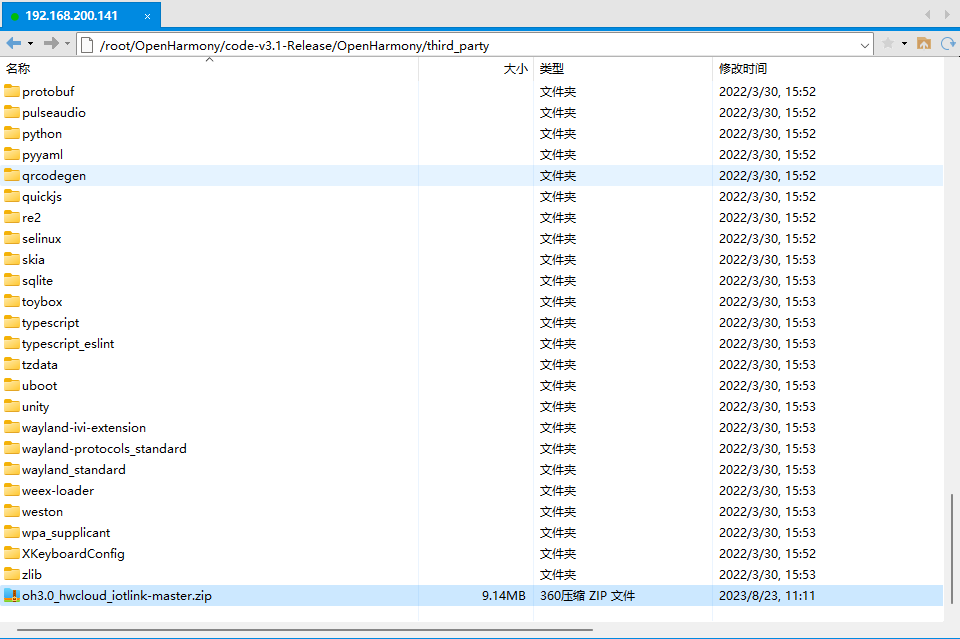

首先下载sdk，这里使用的3.0，但是我们使用的系统是3.1 这里有两个目录需要我们修改一下，oh3.0_hwcloud_iotlink-master.zip直接拷贝到OpenHarmony源码根目录下的third_party目录中。

https://obs-pipeline.obs.cn-north-4.myhuaweicloud.com/sdkDeploy/quickStart/oh3.0_hwcloud_iotlink-master.zip

文件解压

uzip oh3.0_hwcloud_iotlink-master.zip

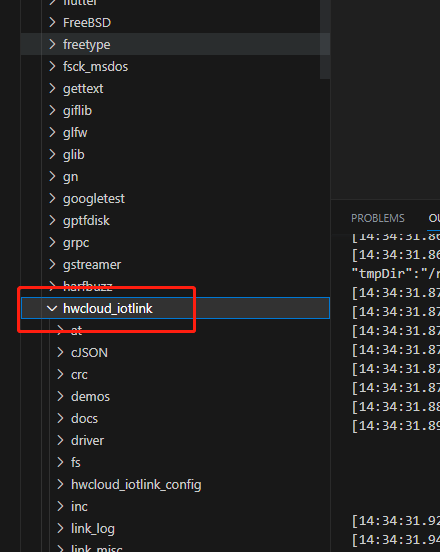

解压后把 oh3.0_hwcloud_iotlink-master 文件夹名字修改为 hwcloud_iotlink

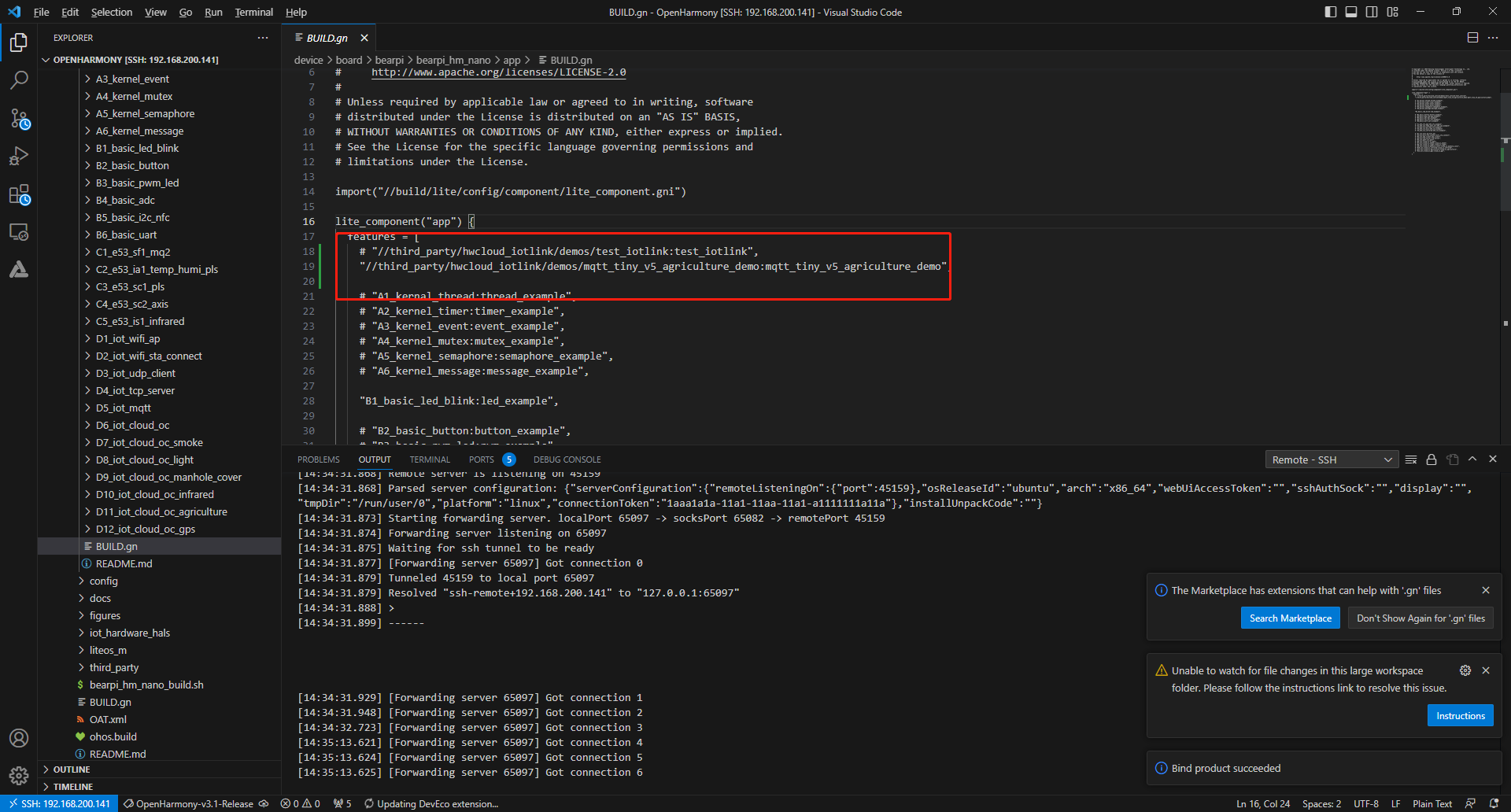

在OpenHarmony 3.0源码device\board\bearpi\bearpi_hm_nano\app\BUILD.gn中添加如下代码

 # "//third_party/hwcloud_iotlink/demos/test_iotlink:test_iotlink",

"//third_party/hwcloud_iotlink/demos/mqtt_tiny_v5_agriculture_demo:mqtt_tiny_v5_agriculture_demo",

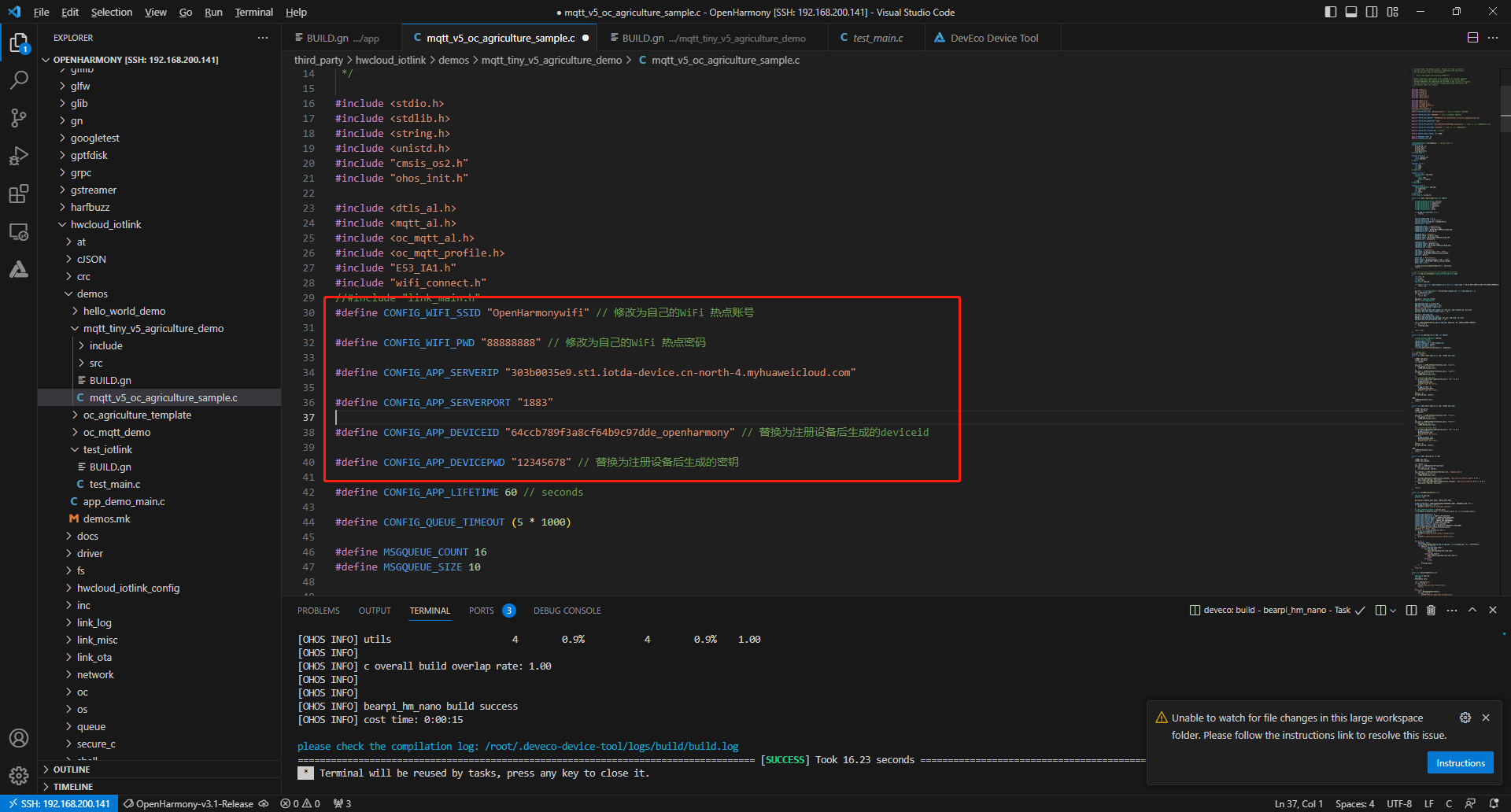

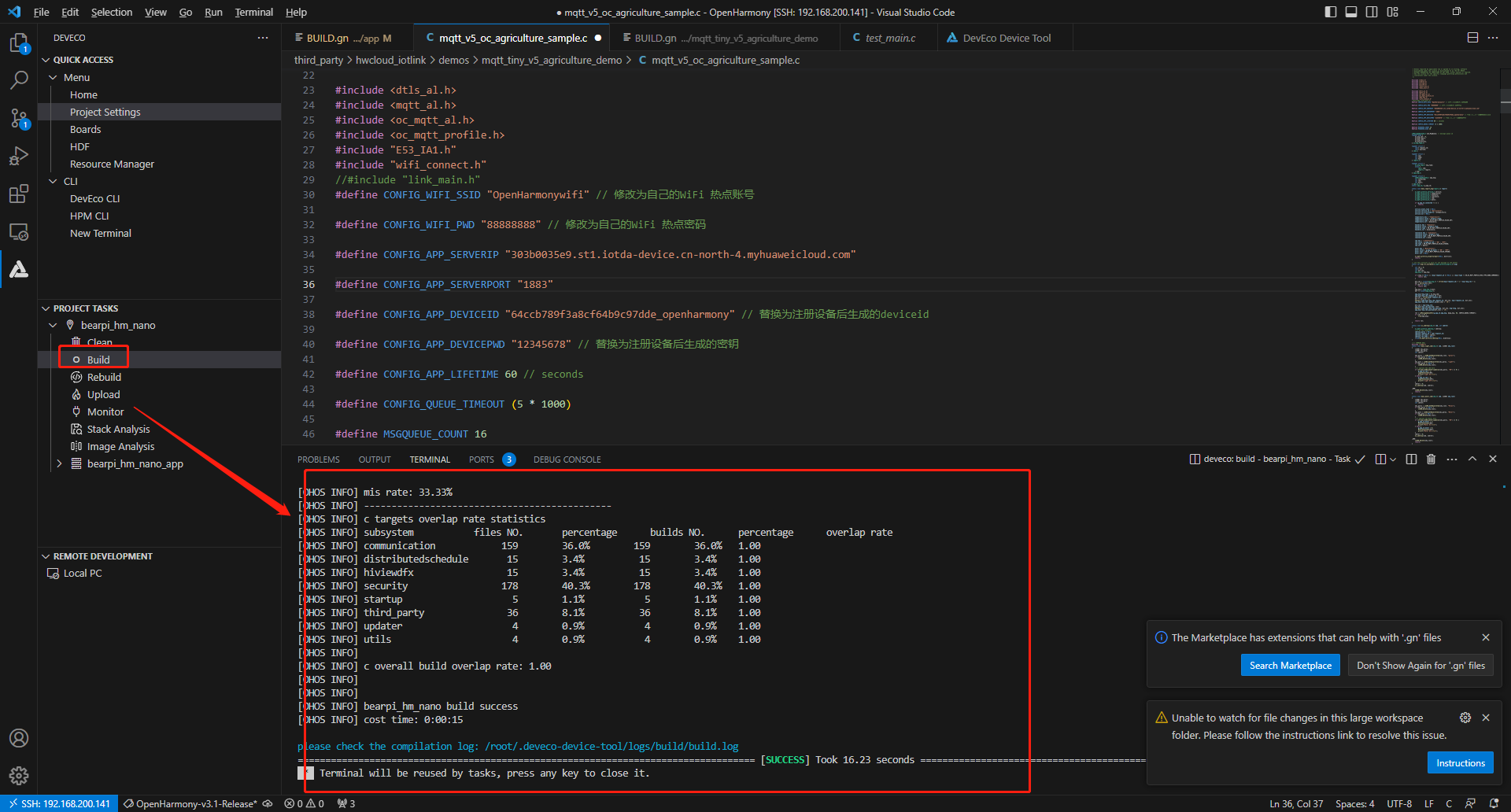

设置参数,打开：/root/OpenHarmony/code-v3.1-Release/OpenHarmony/third_party/hwcloud_iotlink/demos/mqtt_tiny_v5_agriculture_demo/mqtt_v5_oc_agriculture_sample.c文件

我自己在手机里面创建的热点，需要注意的是热点wifi必须为2.4G频段，不让搜索不到。

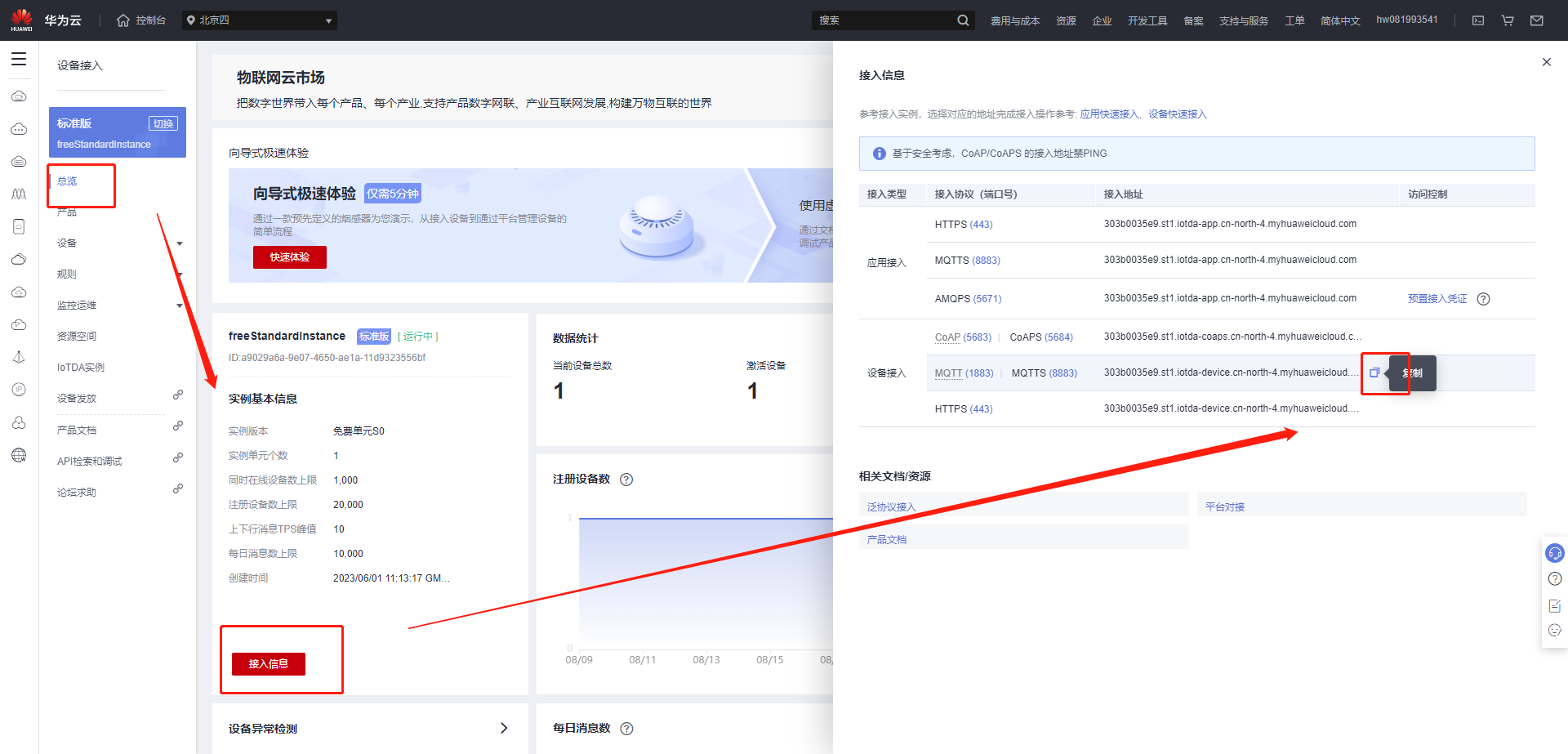

CONFIG_APP_SERVERIP参数在IOTDA平台中接入信息的mqtt进行复制

CONFIG_APP_DEVICEID与CONFIG_APP_DEVICEPWD参数是我们从创建设备下载的txt文件中的参数

6.编译烧录设备

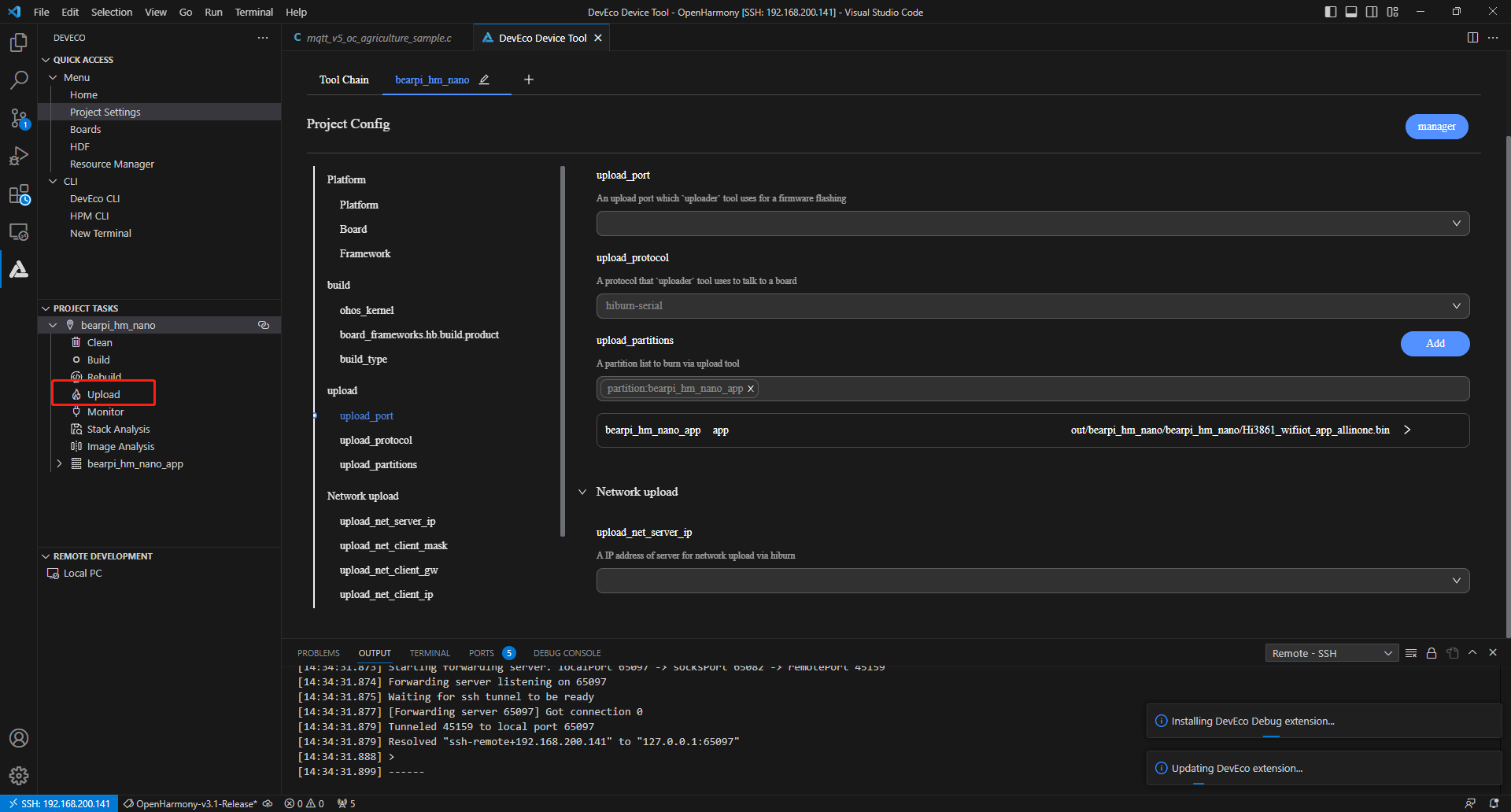

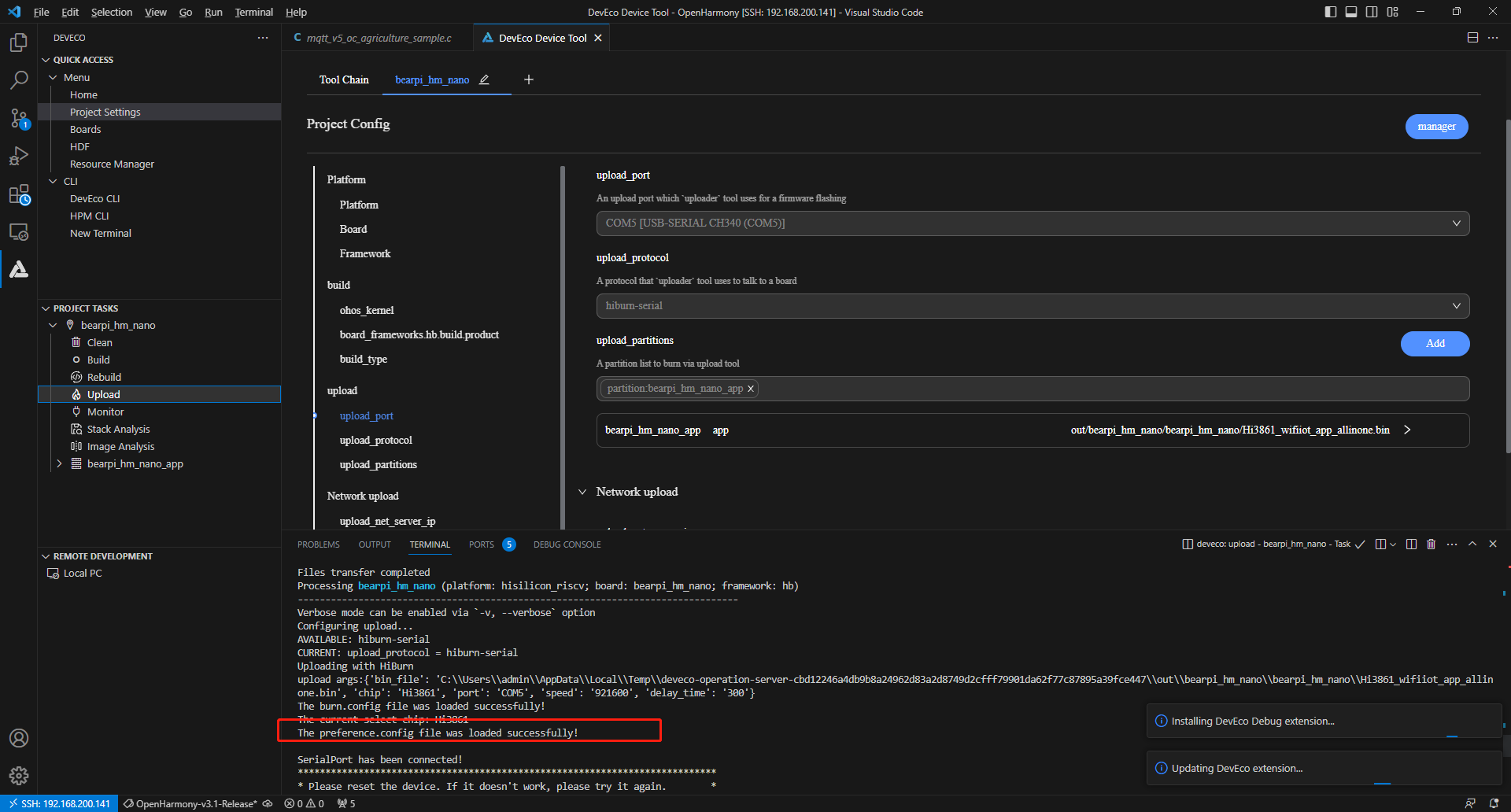

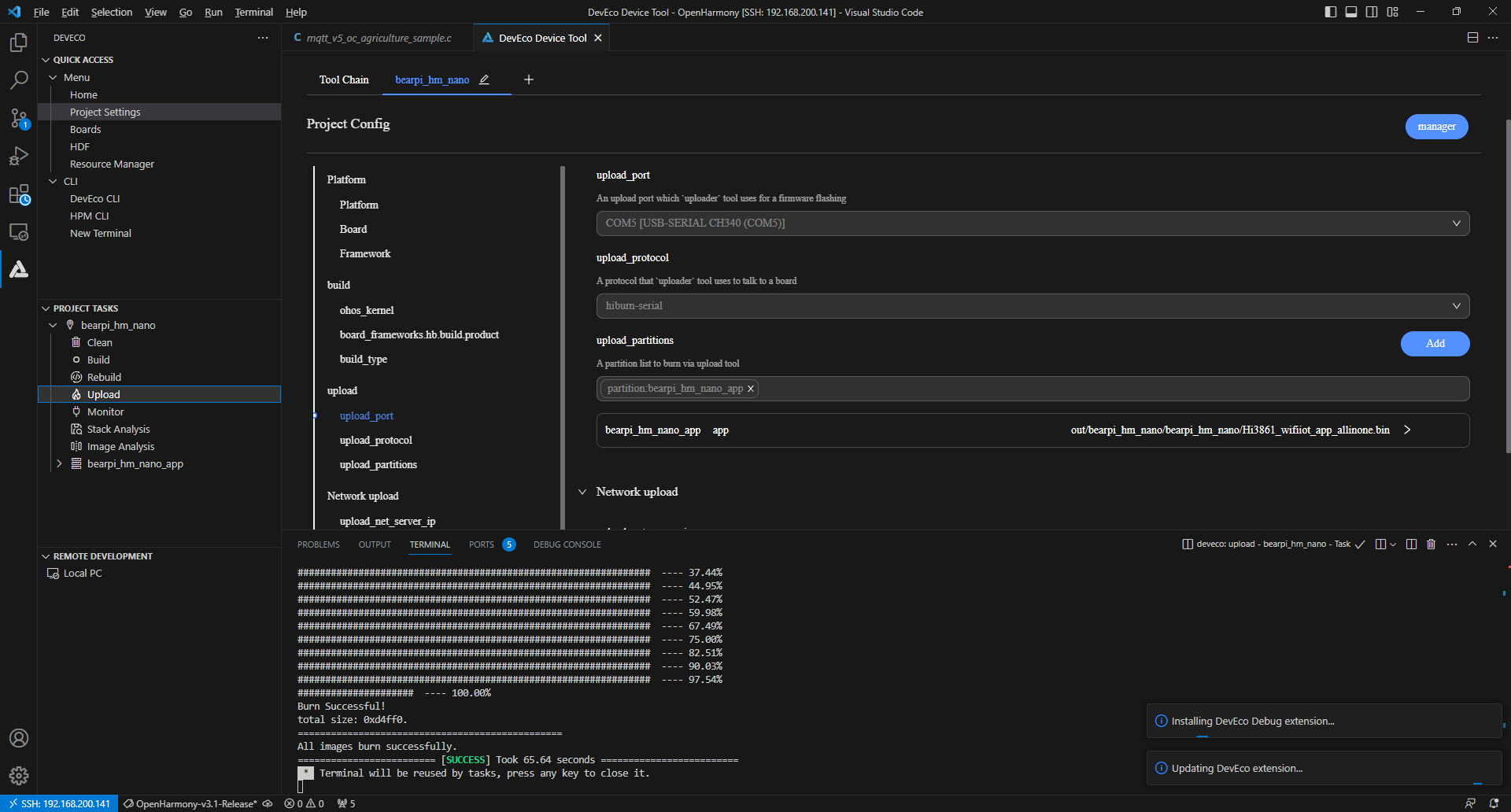

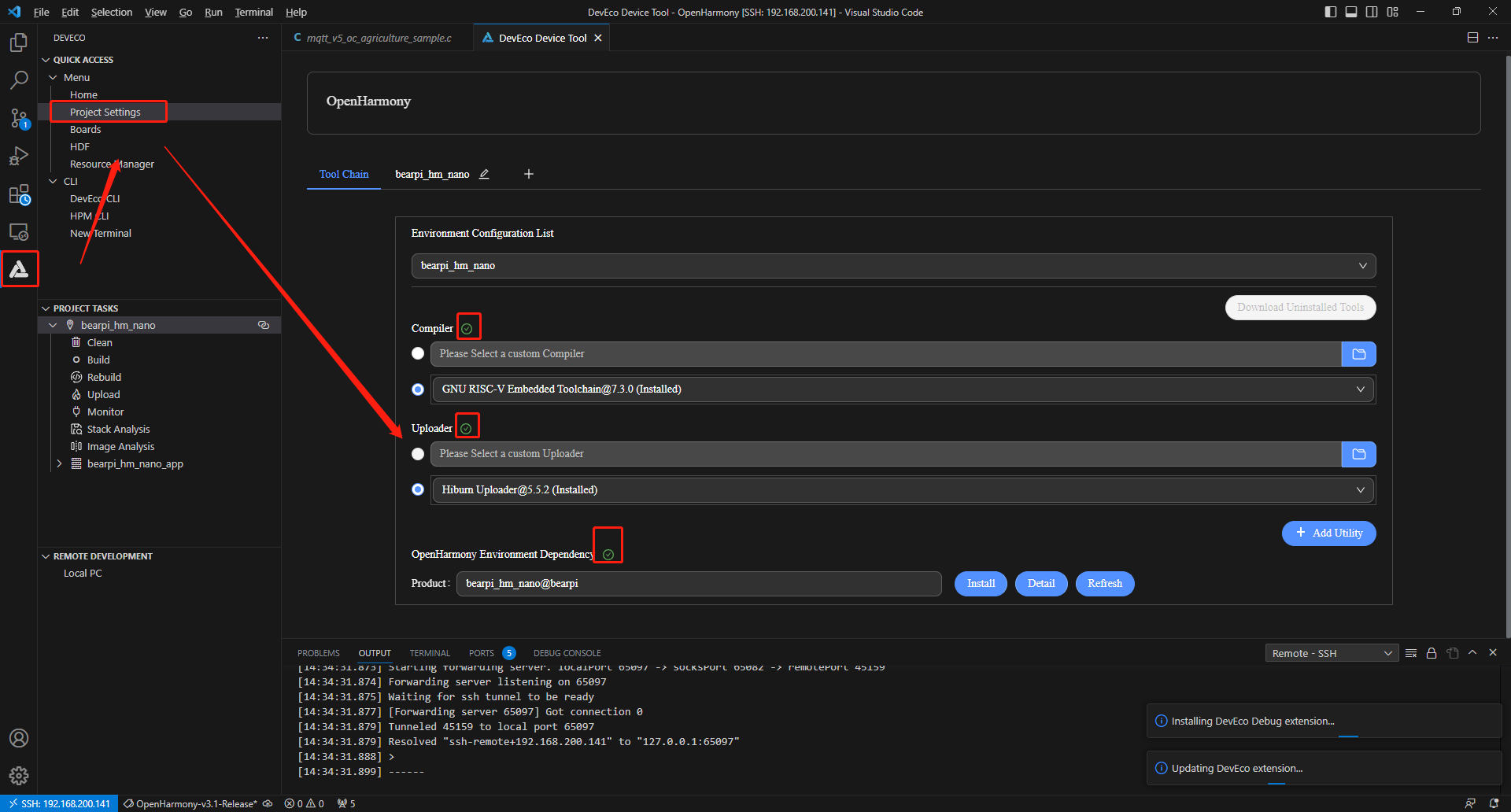

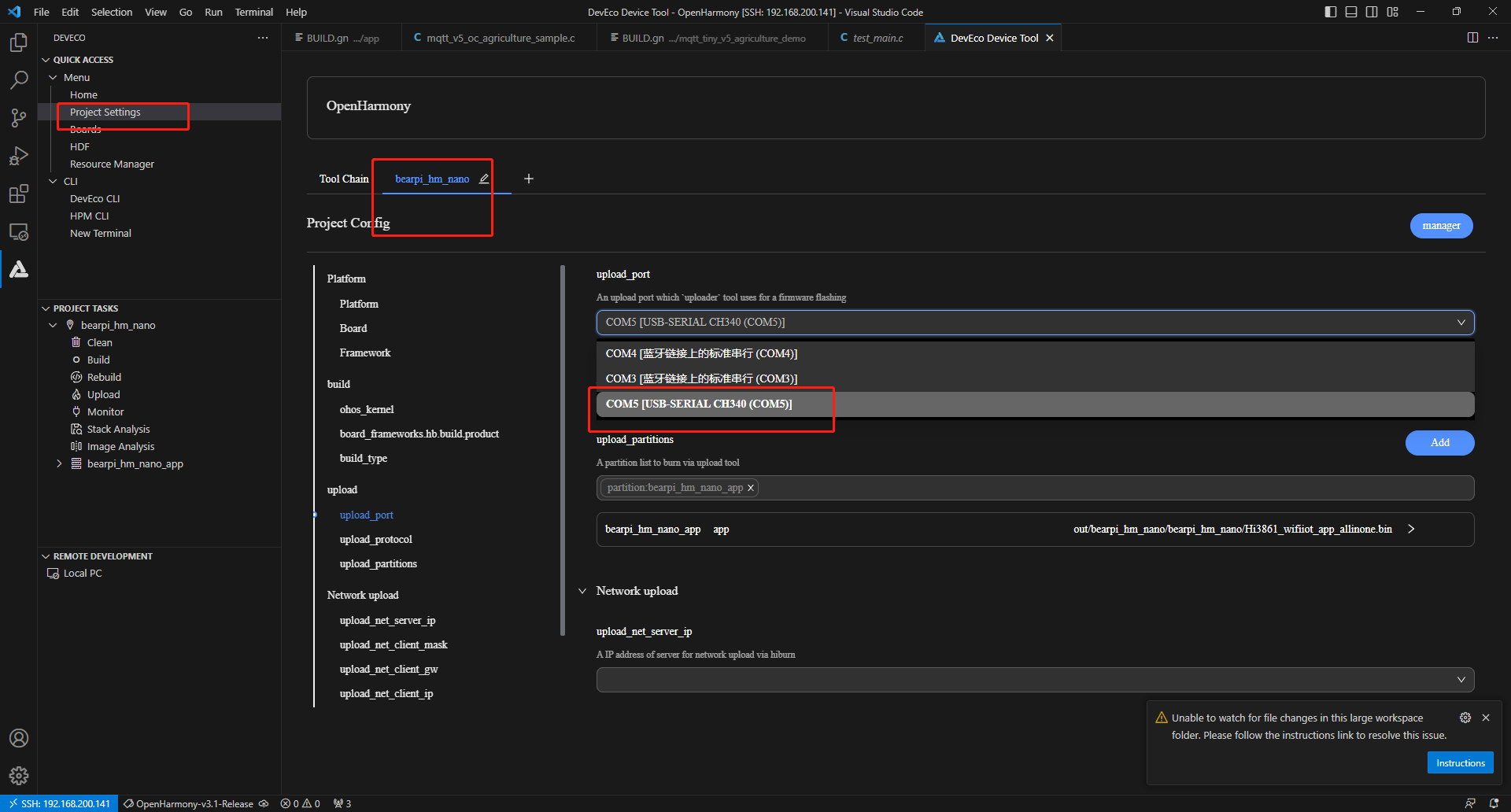

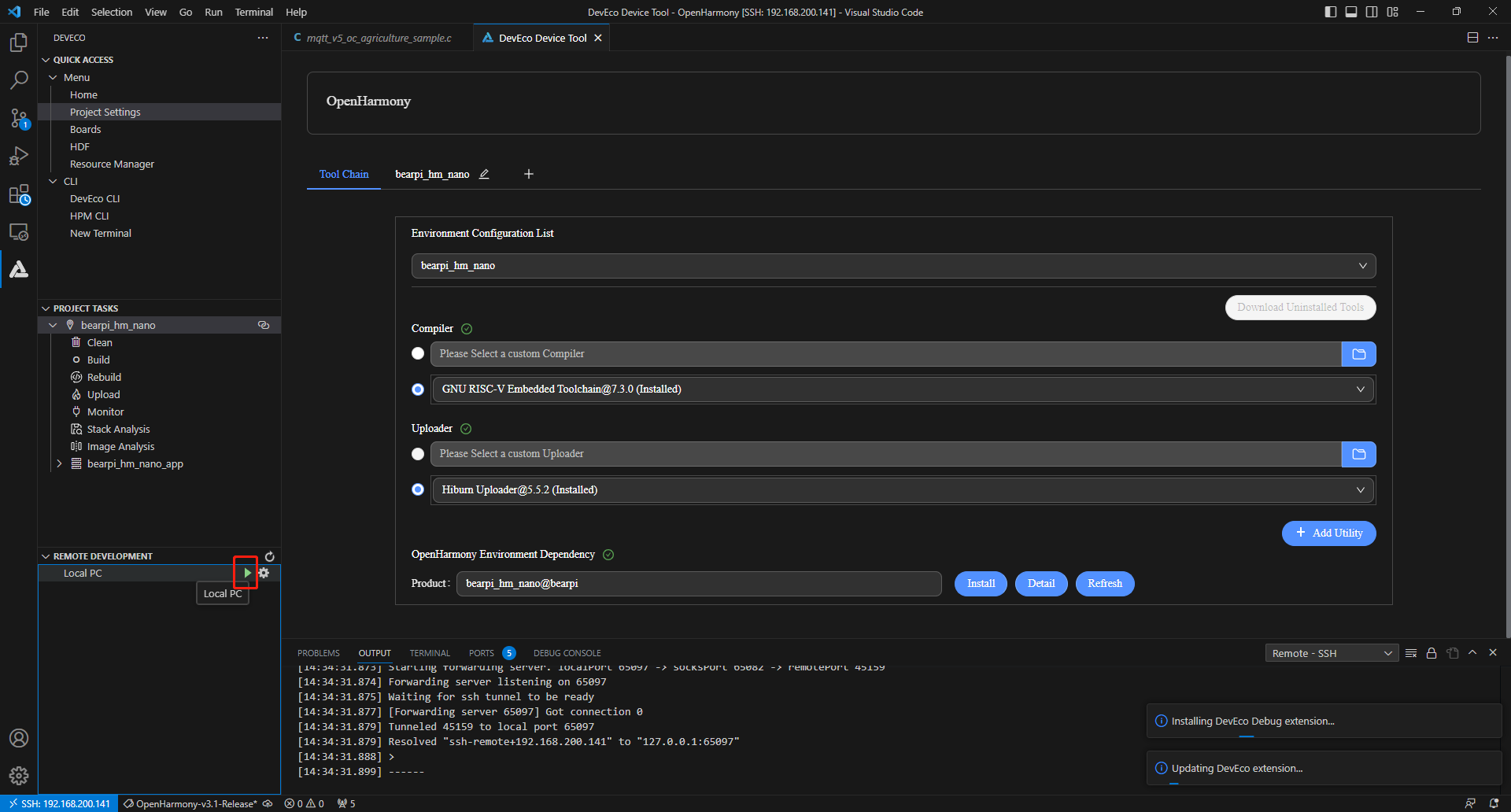

在菜单栏中点击Project Settings，进入BearPi-HM Nano工程配置界面，在Tool Chain页签中，DevEco Device Tool会自动检测依赖的编译工具链是否完备，击Download Uninstalled Tools，自动安装所需工具，或单击工具后方的Download安装指定工具。OpenHarmony Environment Dependency”的状态异常，请单击Install安装。
