数字工厂深入浅出系列（九）：移动端视图的配置方法

       面向生产业务现场的一线操作员工，数字化应用需要能在工业PAD、手机等移动端操作使用。华为云数字工厂平台的信息模型配置器，提供移动端视图配置功能，支持通过“托拉拽”的方式快速配置与自动生成移动端视图页面。企业用户登录华为云数字工厂平台移动端，可以操作使用移动端视图页面。

       在配置移动端视图之前，需要先完成应用模型的PC端功能建模，包括信息模型、用户操作和逻辑流模型等。本期以开发“派工单管理”的移动端视图为例，介绍华为云数字工厂平台移动端视图的配置方法。

（一）移动端视图的配置方法

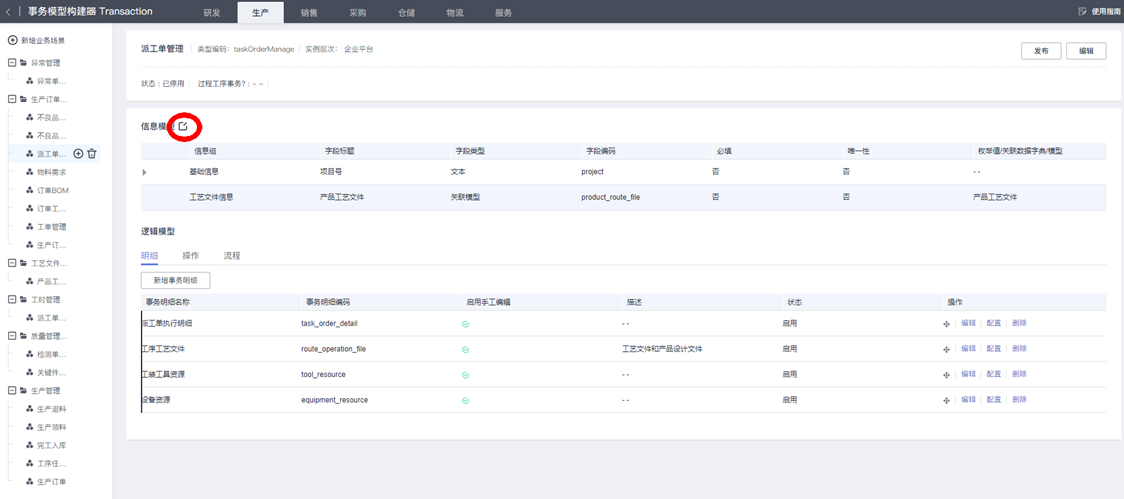

       在华为云数字工厂企业平台的“建模工作台”，找到并选中“派工单管理”事务模型，点击“信息模型”的编辑器图标，进入信息模型配置器：

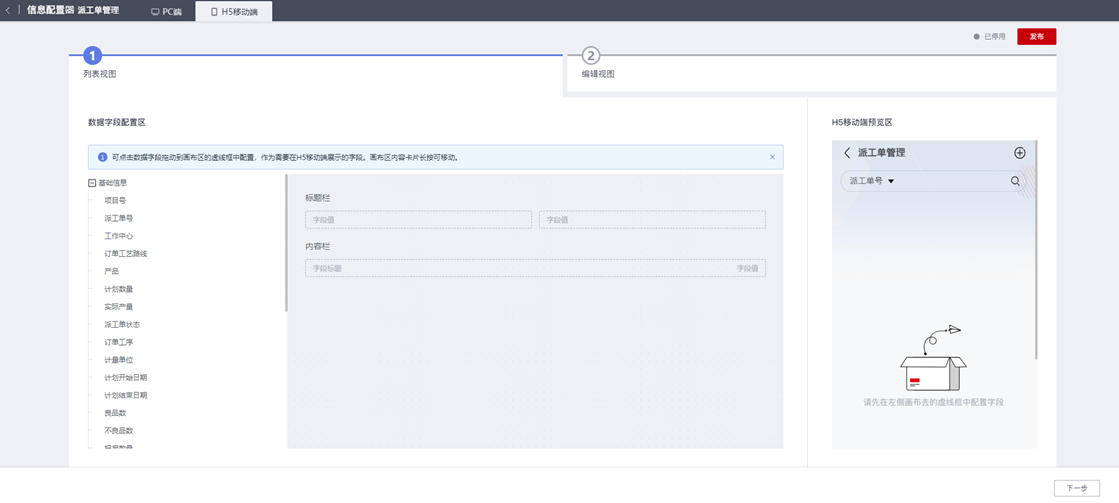

       进入“派工单管理”的信息模型配置器后，在顶部标题栏切换到“H5移动端”页签，开始配置移动端视图：

• 配置“列表视图”

         在移动端页面的列表视图，应用功能的每条实例数据展示为一个“数据卡片”，数据卡片的配置分为“标题栏”和“内容栏”两部分：

         “标题栏”：从左侧“数据字段选择区”拖动需要在数据卡片标题栏显示的数据字段，支持配置两个字段。

         “内容栏”：从左侧“数据字段选择区”拖动需要在数据卡片内容栏显示的数据字段，没有字段数量限制，前端默认展示前三个字段内容，其余字段在运行时支持展开卡片查看。

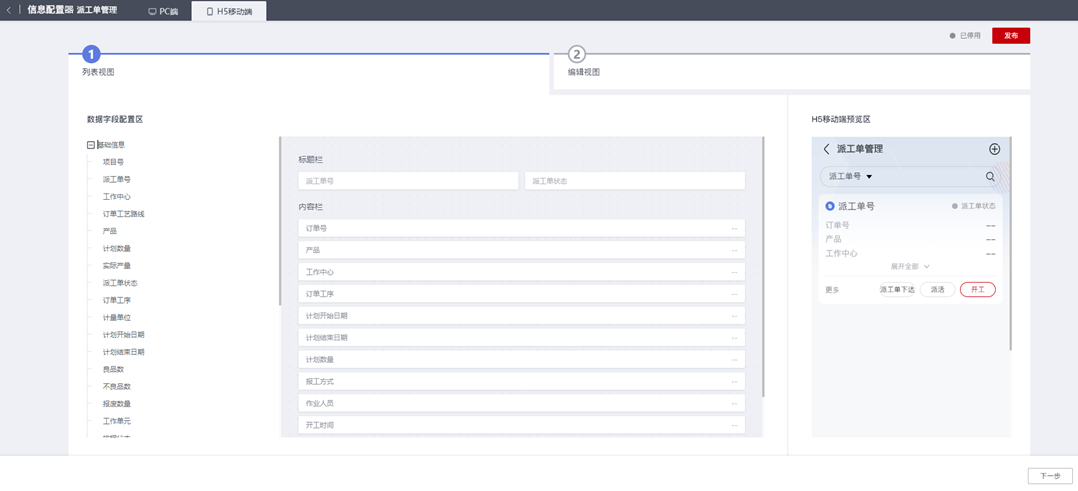

        “标题栏”和“内容栏”已配置的字段支持通过直接拖动字段来改变字段间的前后顺序，“派工单管理”的移动端页面的列表视图的最终配置结果如下：

         右侧可以即时预览在移动端页面的运行效果。

• 配置“编辑视图”

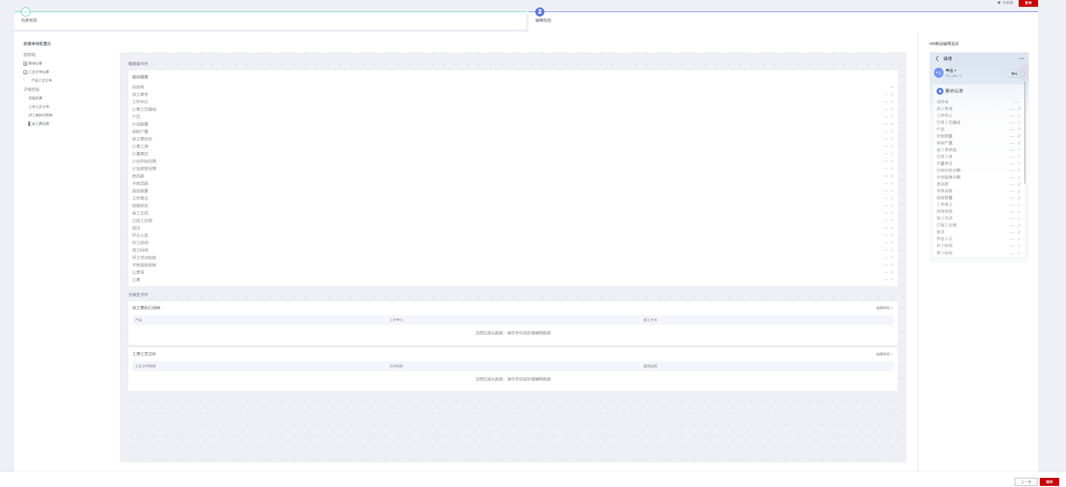

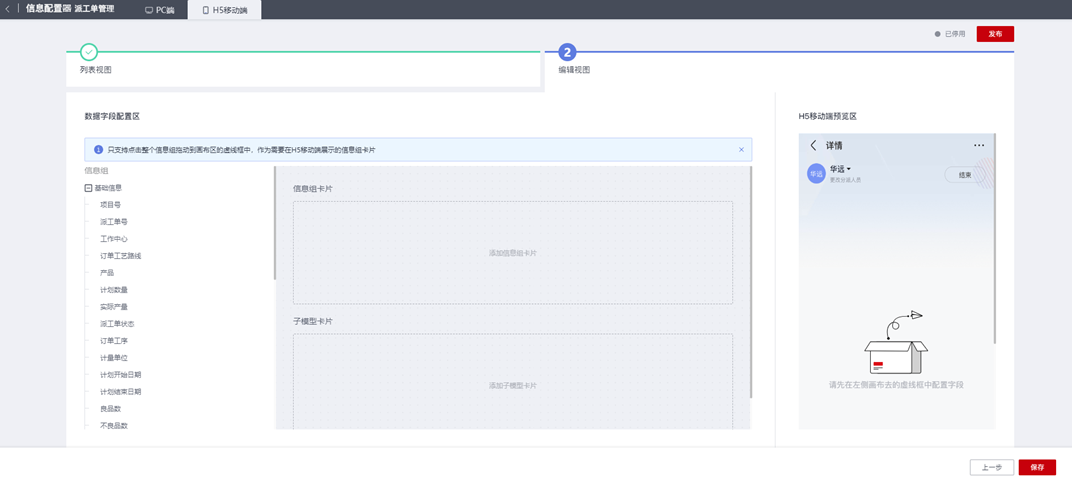

         移动端页面的列表视图配置完成后，点击下一步配置移动端页面的“编辑视图”：

        移动端页面的编辑视图配置分为“信息组卡片”和“子模型卡片”两部分：

        “信息组卡片”：从左侧“信息组选择区”拖动需要在数据编辑页面显示的信息字段组，支持配置多个信息字段组，拖动“信息组”卡片可以调整“信息组”卡片的前后顺序。

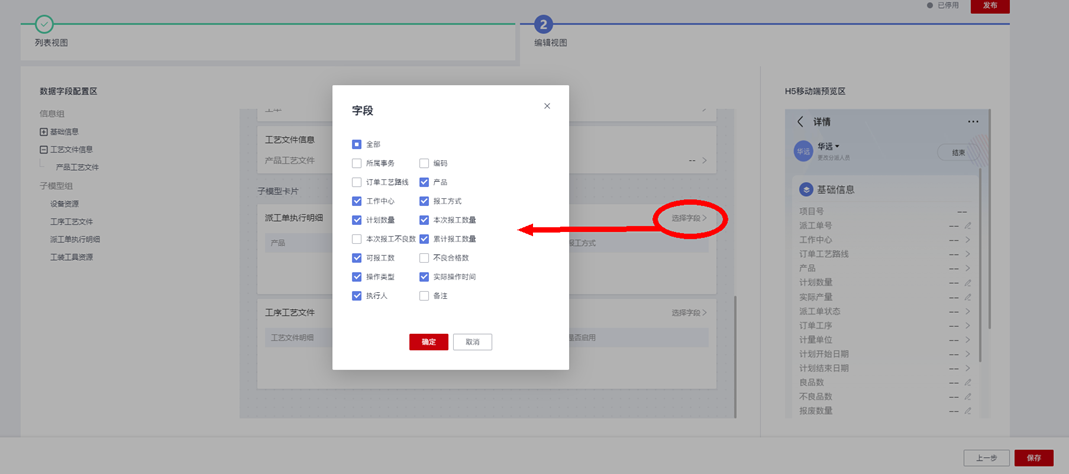

        “子模型卡片”：从左侧“子模型组选择区”拖动需要在数据编辑页面显示的子模型数据列表卡片，拖动“子模型”卡片可以调整“子模型”卡片的前后顺序。“子模型”卡片，可通过点击右侧的“选择字段”来配置需要在子模型数据列表上显示的字段列，配置如下：

        “派工单管理”的移动端页面的编辑视图的最终配置结果如下：

         右侧可以即时预览在移动端页面的运行效果。

         移动端页面的列表视图和编辑视图配置完成后，需要点击右上角的“发布”按钮，正式发布生成移动端页面视图，以及整体发布“派工单管理”事务模型。

（二）移动端页面效果验证

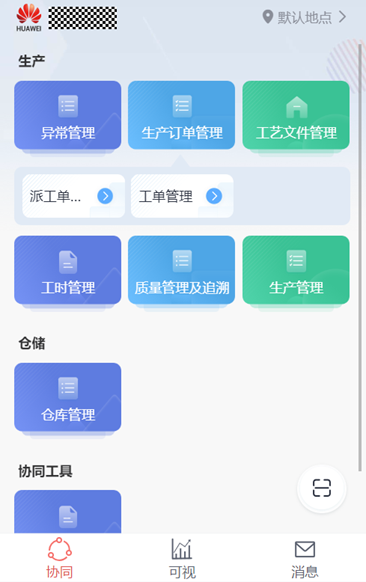

         登录华为云数字工厂企业平台移动端（https://mmp.iotstage.huaweicloud.cn/），在“协同”工作台，可以使用“派工单管理”功能实例，来验证“派工单”移动端功能的运行效果：

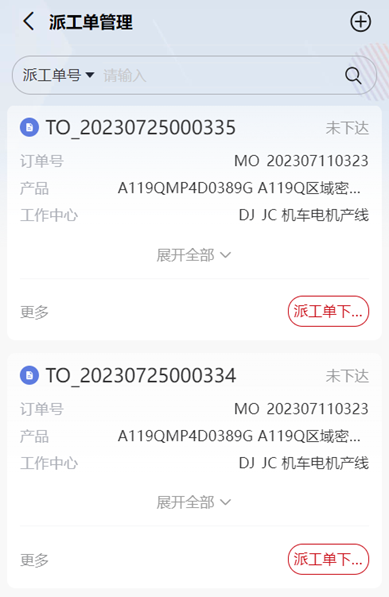

      1.点击进入“派工单管理”功能，查看列表视图的数据：

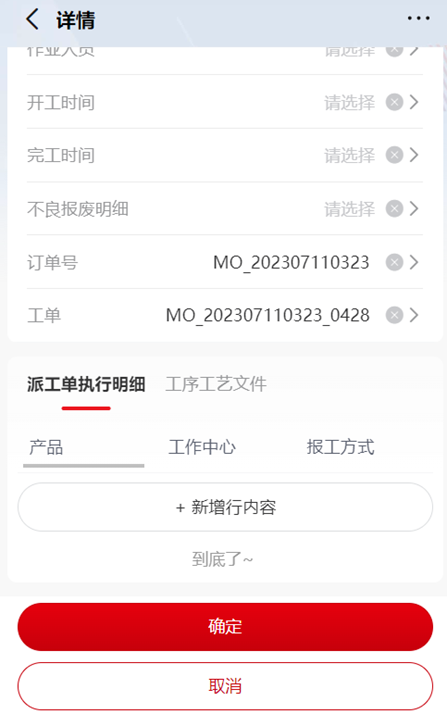

     2.点击某个“派工单”数据卡片，进入派工单的详情编辑页面：

       在详情编辑页面，可以验证相关字段的录入效果，以及点击用户操作按钮验证业务逻辑流执行效果，移动端与PC端功能的用户操作按钮和执行逻辑流程相同。

（三）移动端使用数据图表

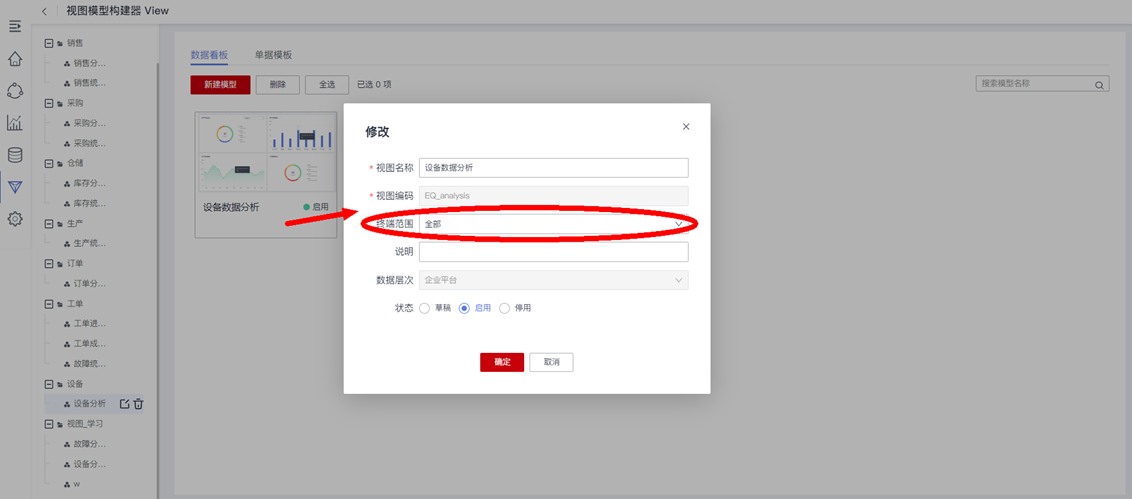

       在PC端配置“数据图表”视图模型时，适用的“终端范围”选择“全部”或者“H5端”：

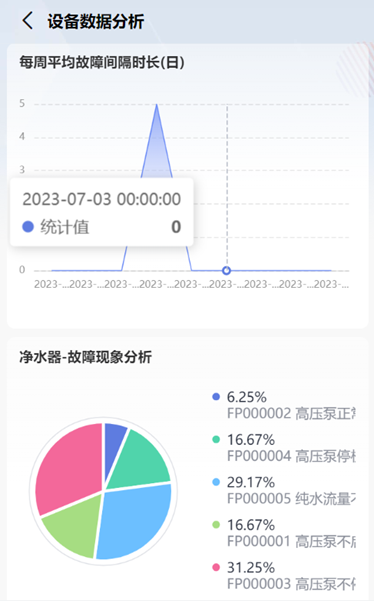

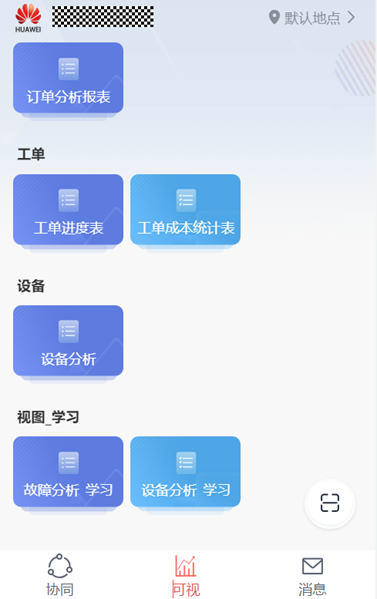

       登录数字工厂的移动端，在“可视工作台”即可查看和使用数据图表：

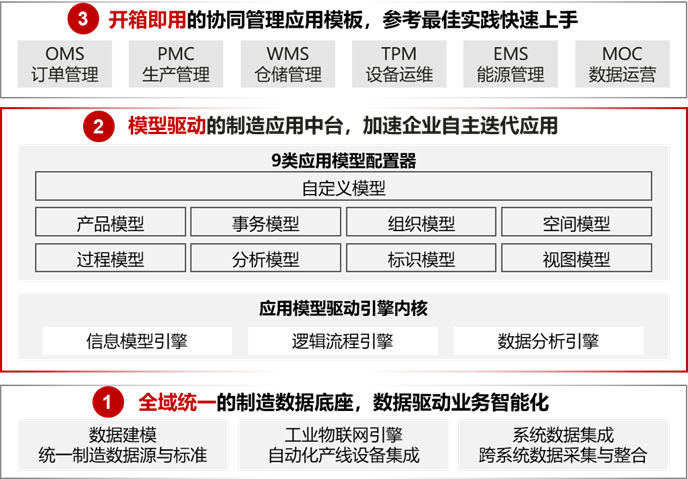

       华为云数字工厂平台，以轻量级数据融合底座和生成式制造应用构建引擎为核心，打造开放式的数字工厂aPaaS平台，帮助中小制造企业快速构建覆盖制造全流程全场景一体式的制造数字化应用系统，真正适应“多品种小批量个性化定制”的制造模式。企业的业务人员经过简单的培训，也能灵活响应个性化需求，自助式使用华为云数字工平台提供的强大易用的信息数据模型和逻辑流程模型配置器，来自主持续迭代升级数字化应用，持续优化改善企业的生产业务与运营流程。

       制造企业使用华为云数字工厂平台提供的统一开放式的数据平台和应用平台底座之上，解构和重构PLM/ERP/MES/WMS等系统，可以实现企业全业务流程的数据源统一、过程数据实时在线可视可控可溯、数据驱动决策运营，进而提高业务协同效率、降低生产管理成本、提高产品质量、提升客户满意度。
