产品介绍

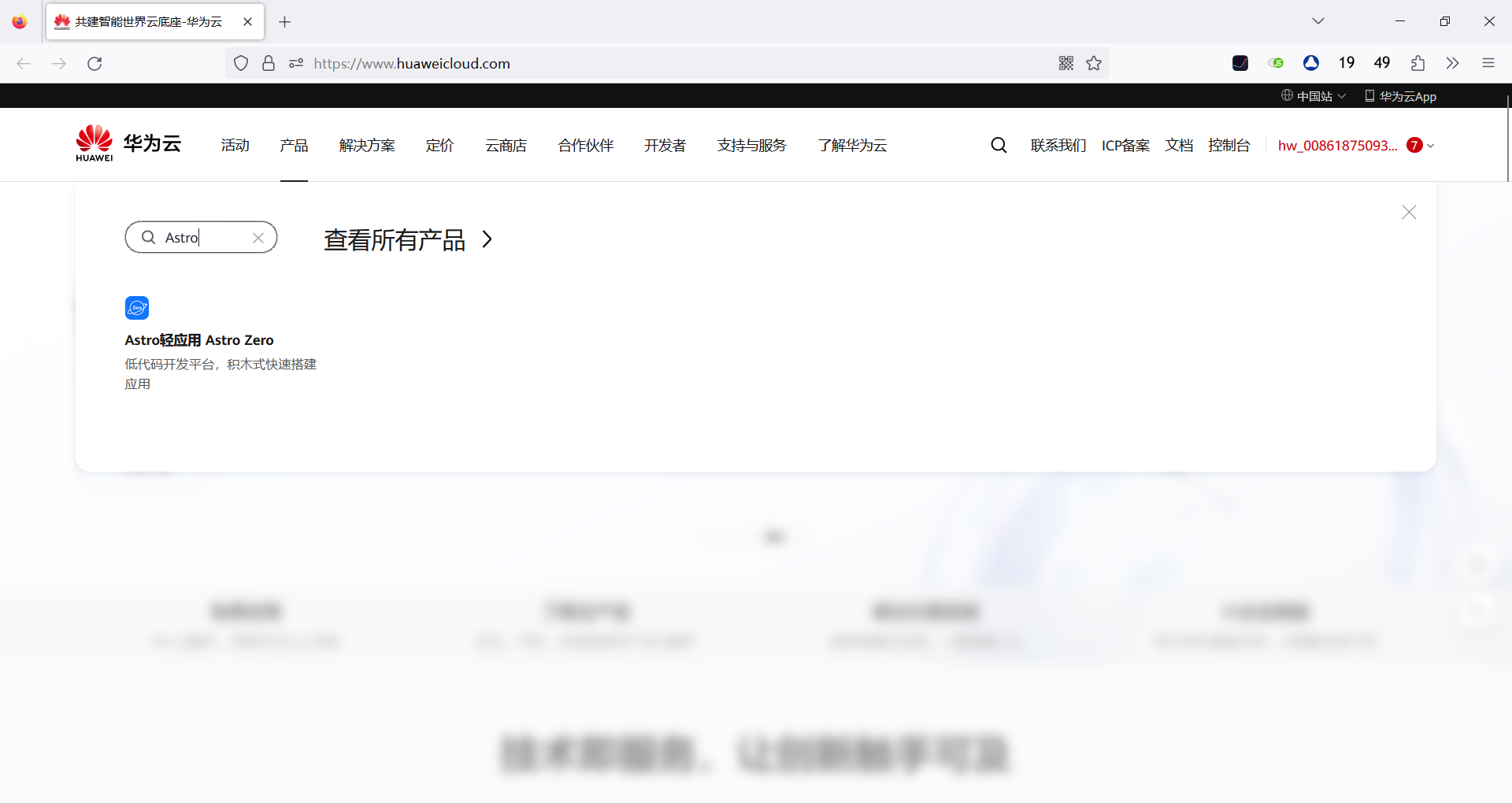

在华为云官网,切换到“产品”选项卡,然后选择“Astro轻应用 Astro Zero”即可找到项目

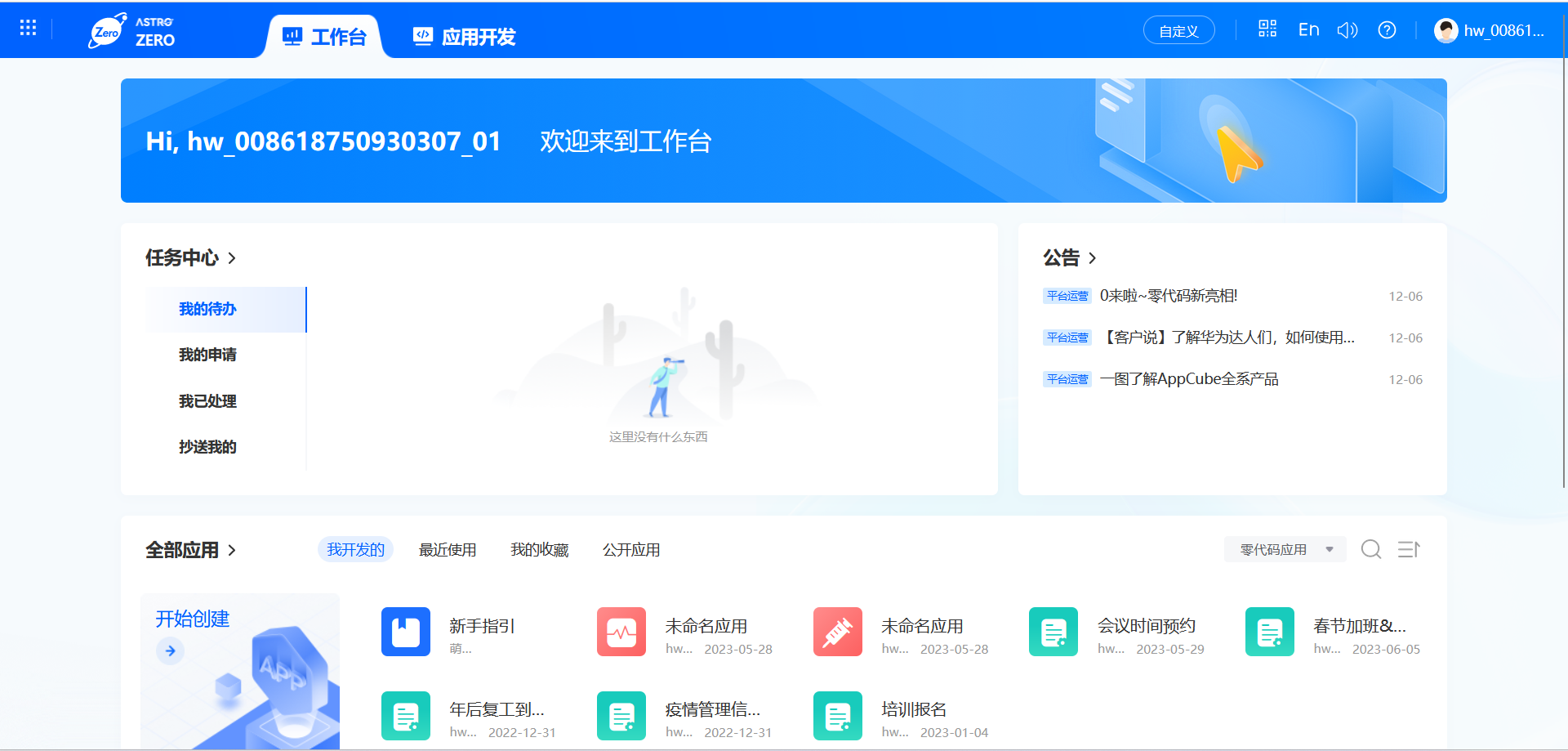

最新版的Astro Zero界面如下(原名 AppCube)


创建大屏项目

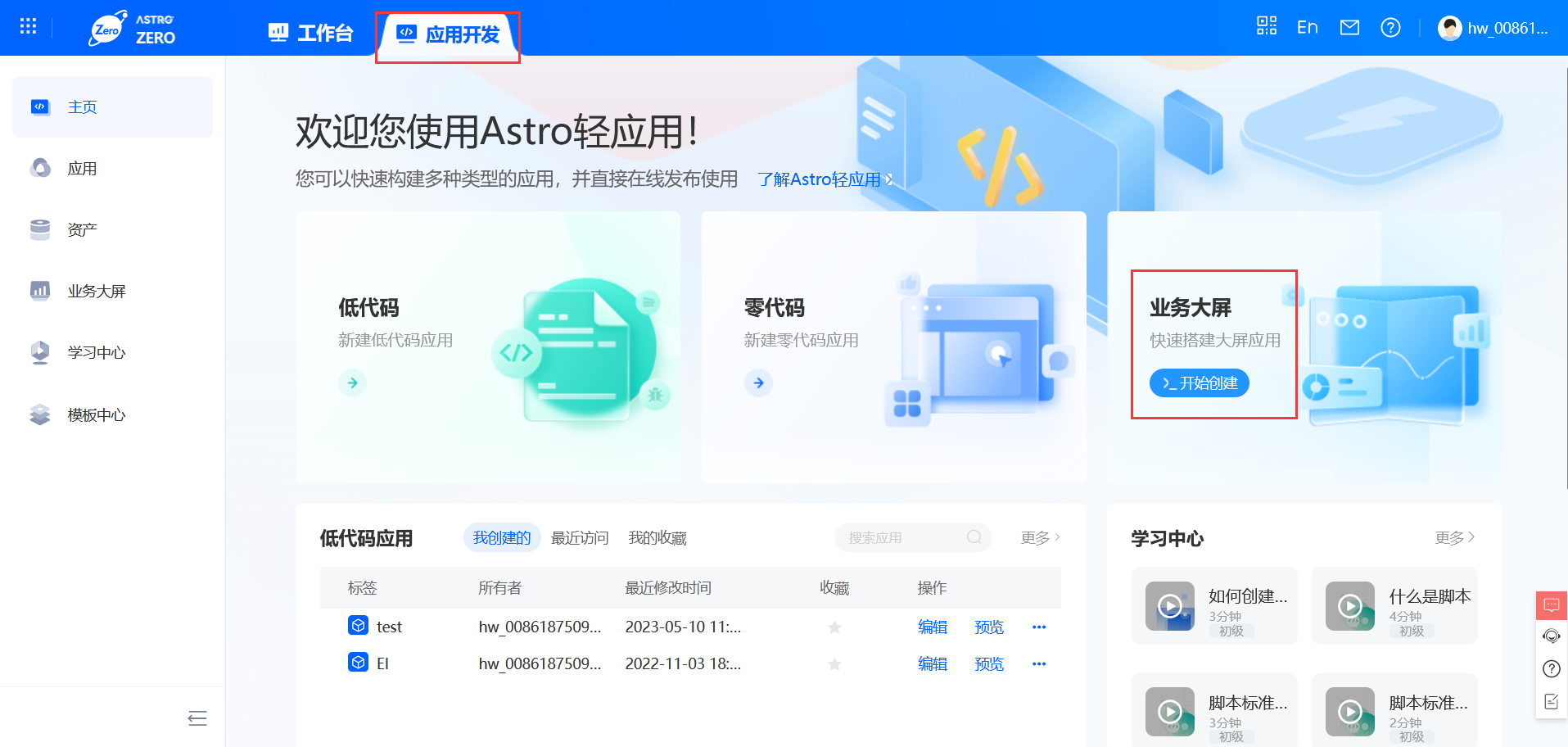

切换到“应用开发”选项卡,鼠标移动到“业务大屏”处,点击“开始创建”

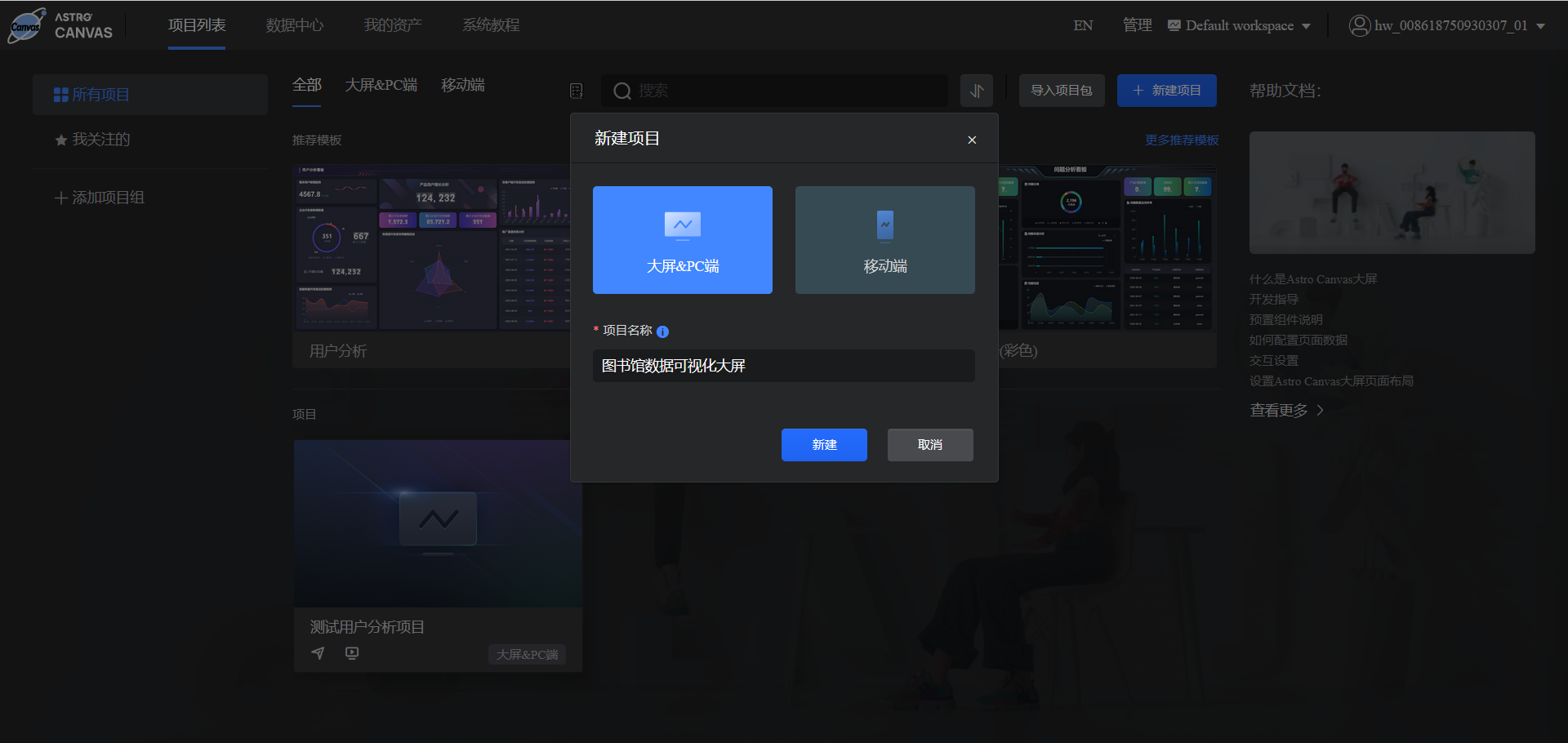

这时候会让你选择“PC大屏”还是“手机大屏”(绝大部分都是构建PC端大屏应用,很少有手机的),因此我们这里选择PC端,然后输入应用名“图书馆数据可视化大屏”


新建应用

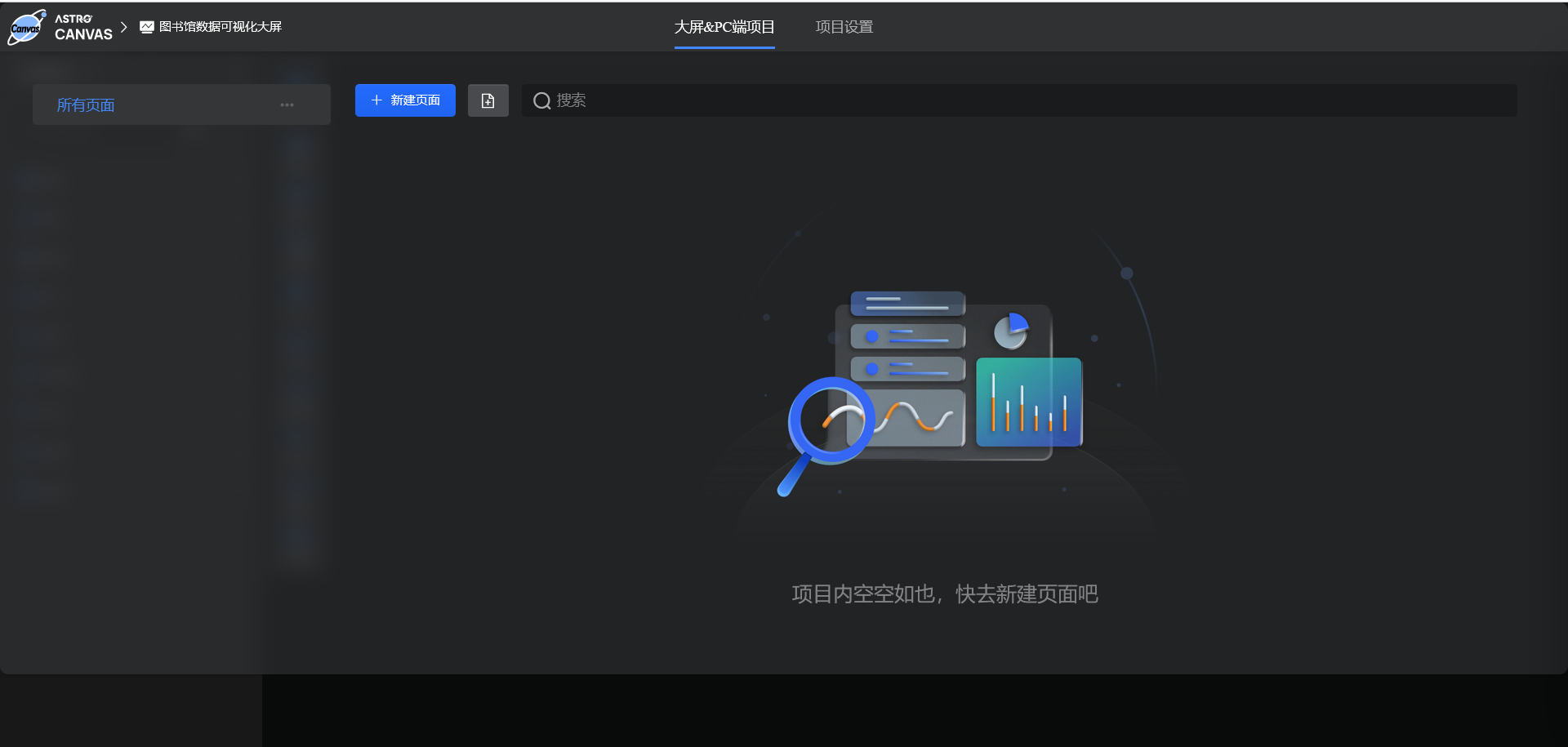

创建好项目后,因为还没有任何界面,Astro Zero会提示你“新建页面”

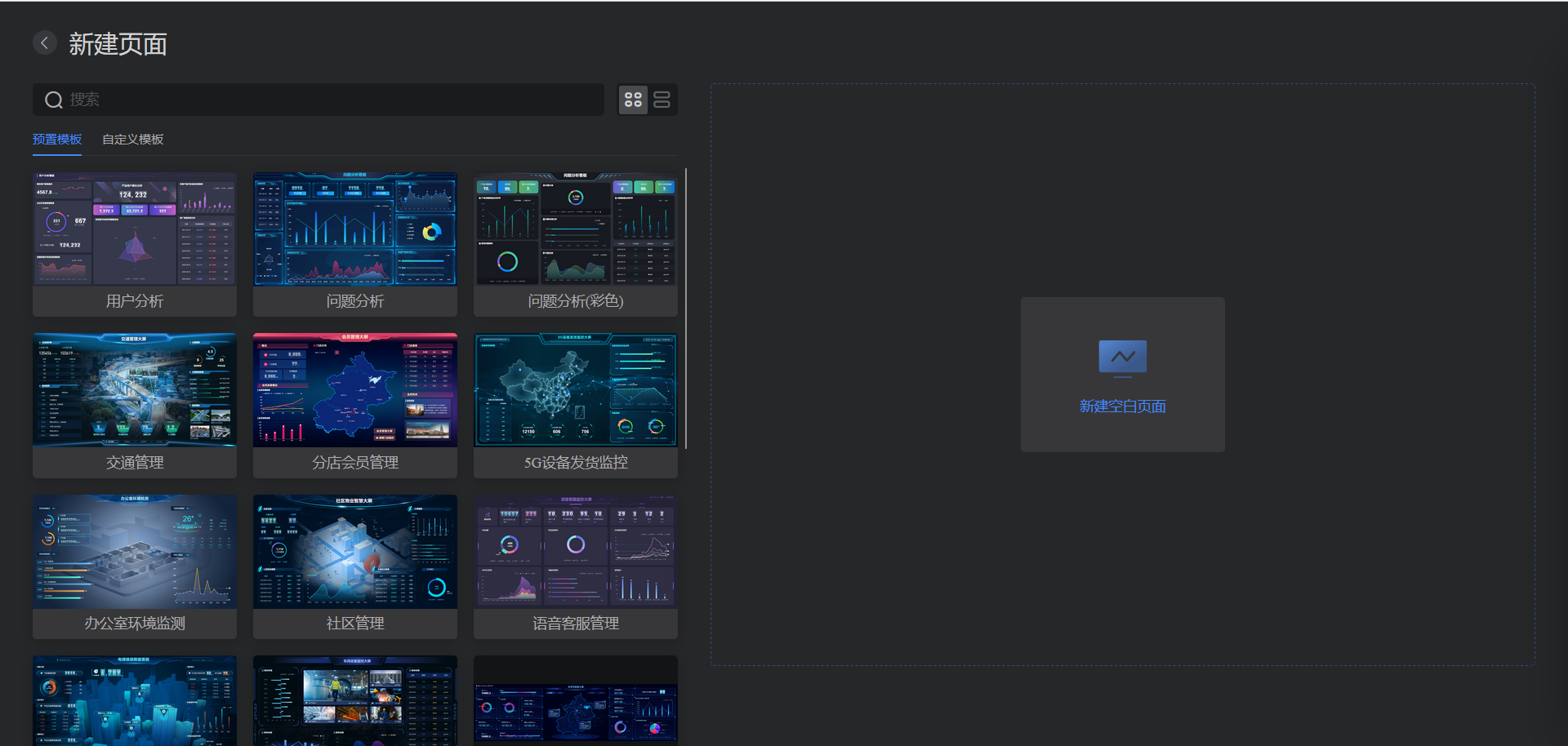

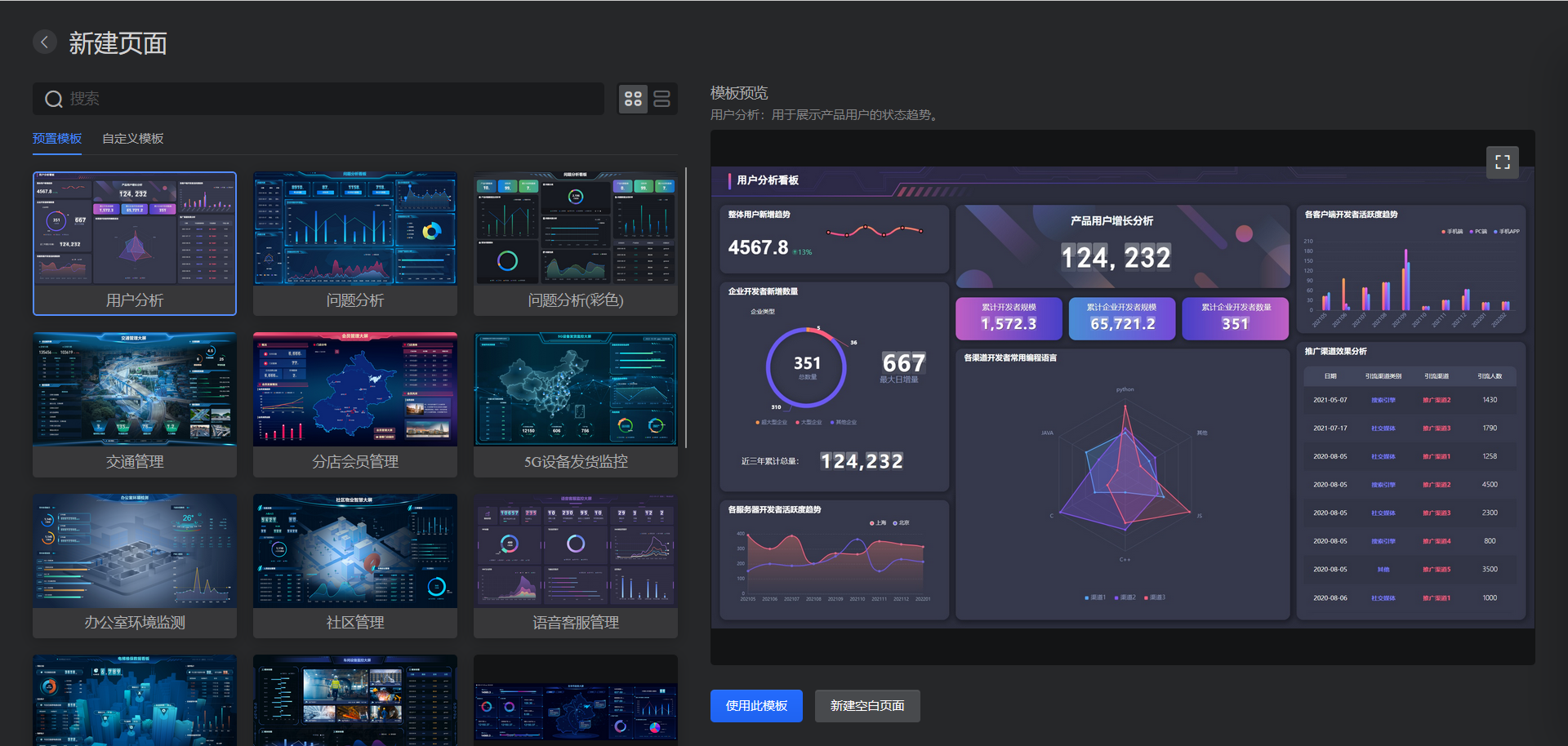

点击“新建页面”按钮后,会出来好多个模板供你挑选 (绝大多数情况下,用这些模板进行改造的项目,都能符合你或者你们领导的需求)


我们使用模板进行创建,点击左侧模板,右侧会出现该模板的放大效果图(本例基于“用户分析”模板进行创建)

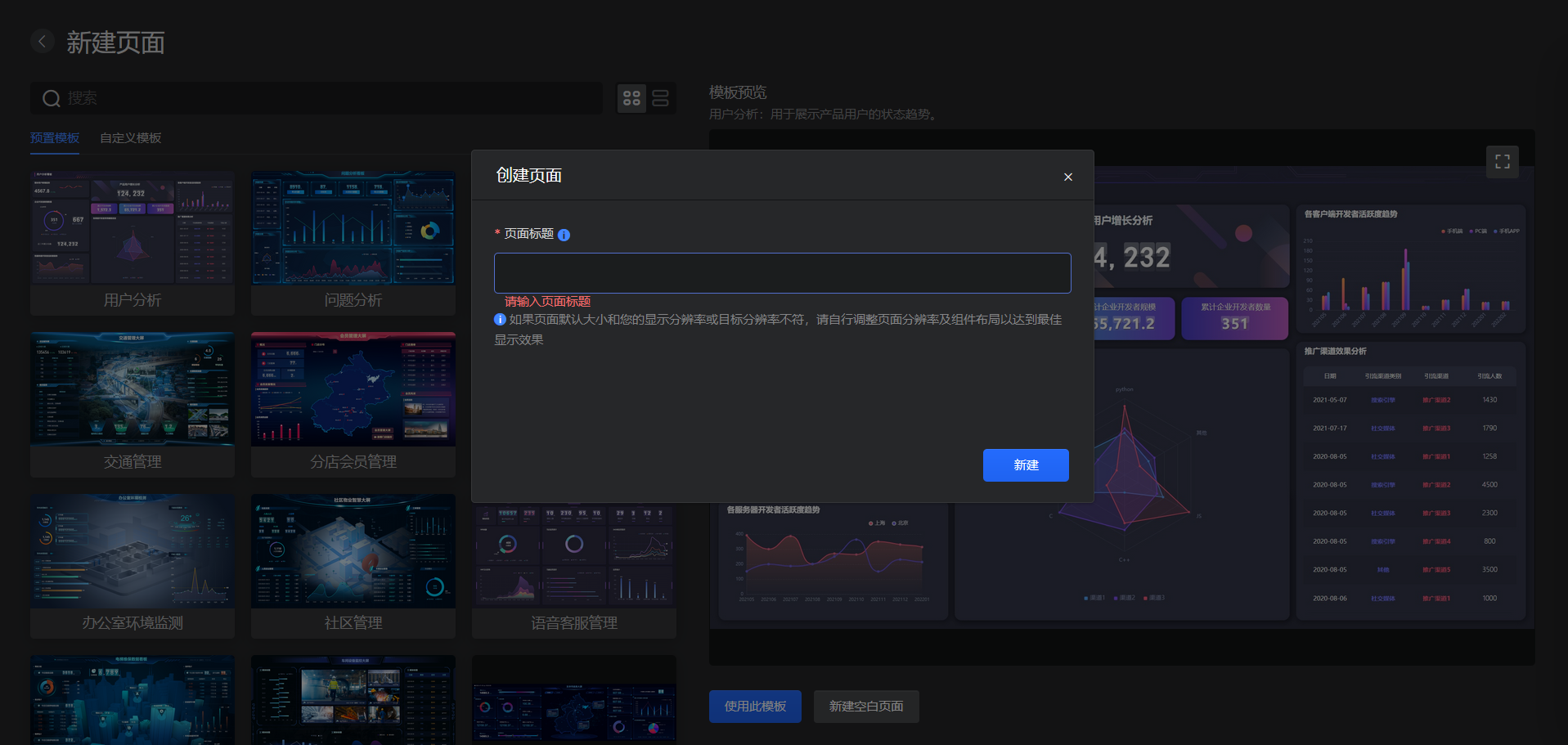

点击位于中央底部的“使用此模板按钮”,输入模板名字“图书馆数据可视化大屏”


页面布局

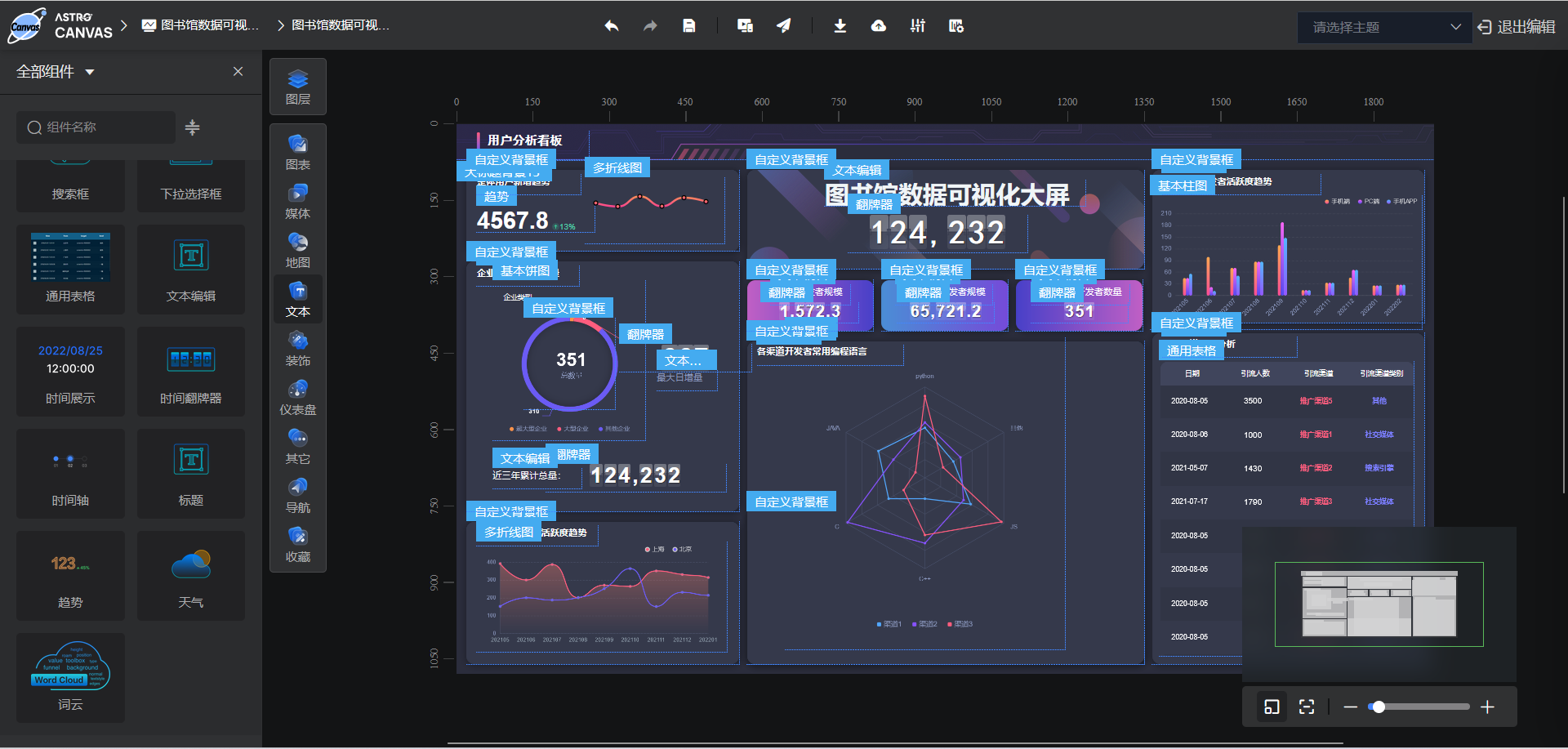

快捷键 Ctrl + A,可以看到所有使用到的控件名称


修改标题

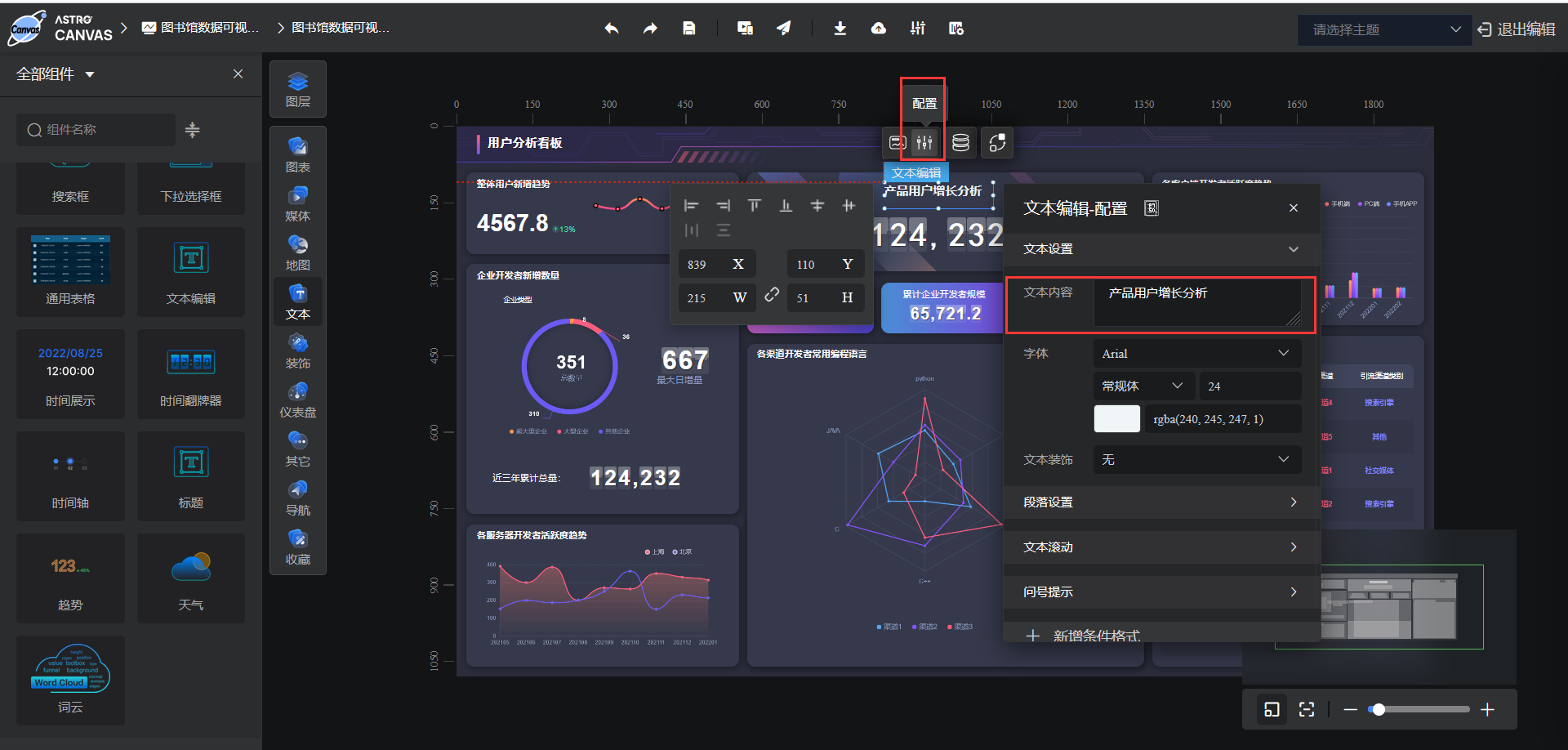

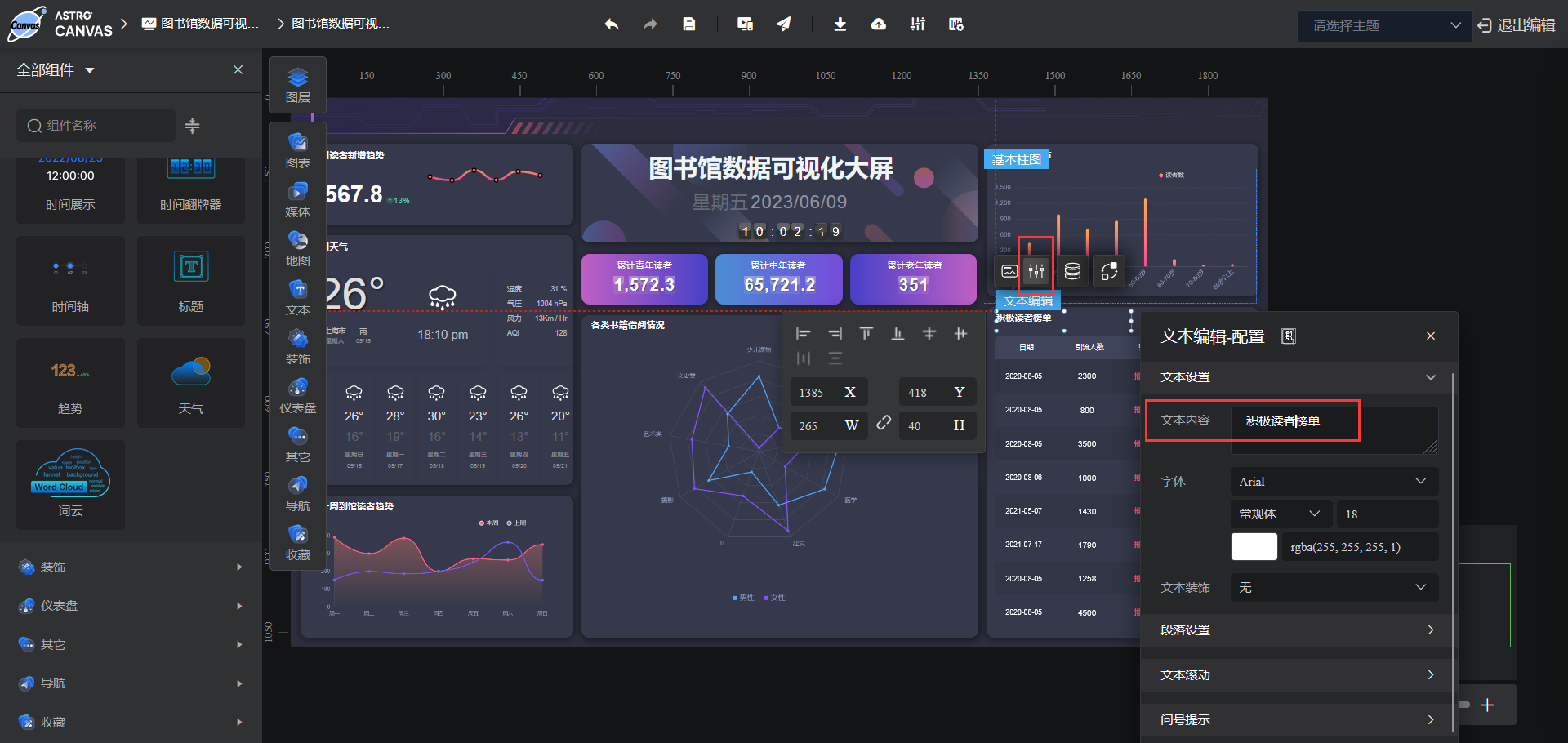

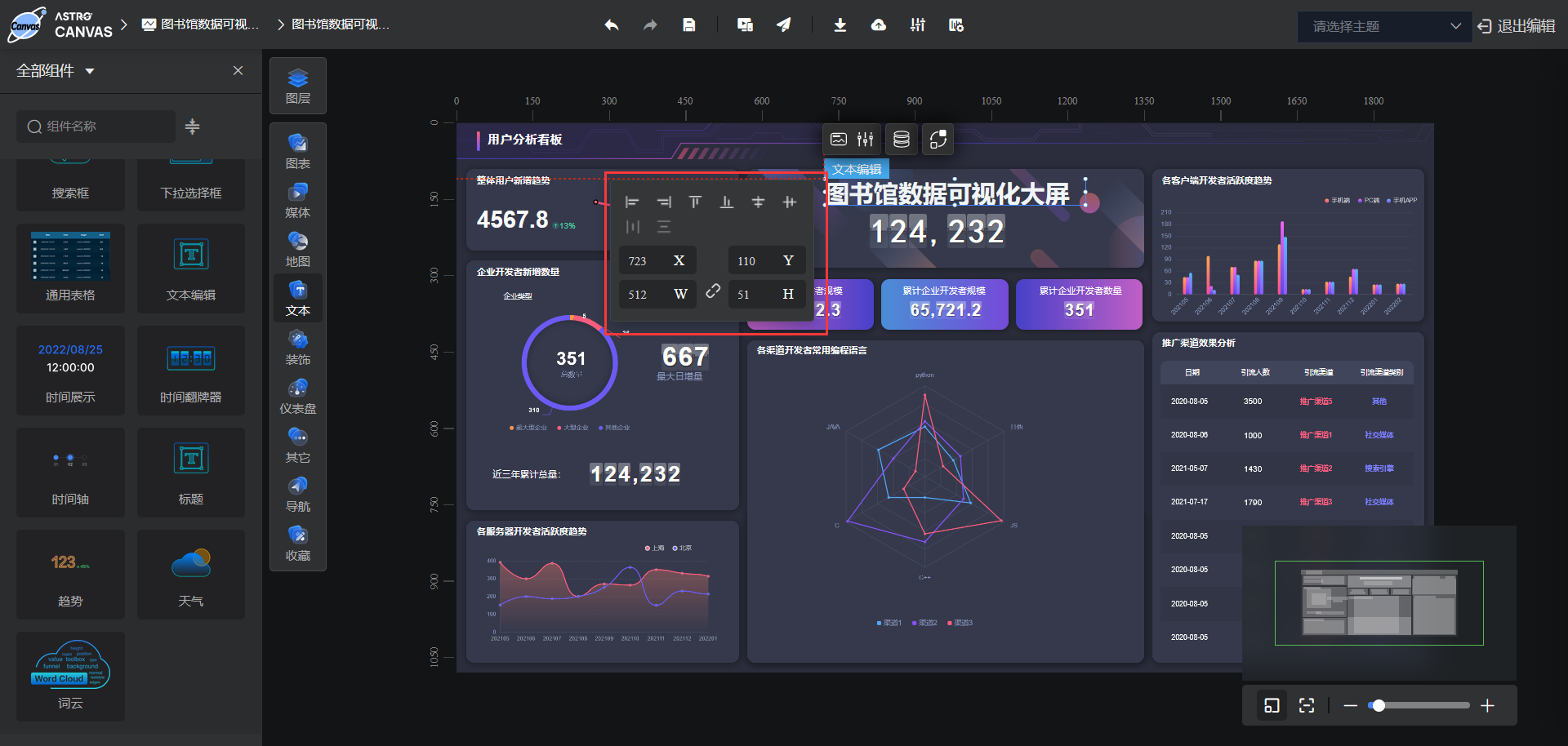

在“文本编辑”控件上点击“配置”按钮,然后修改文本内容为“图书馆数据可视化大屏”


修改字体大小为48(这样像个标题),然后改变字体控件宽高和位置,让它们水平居中

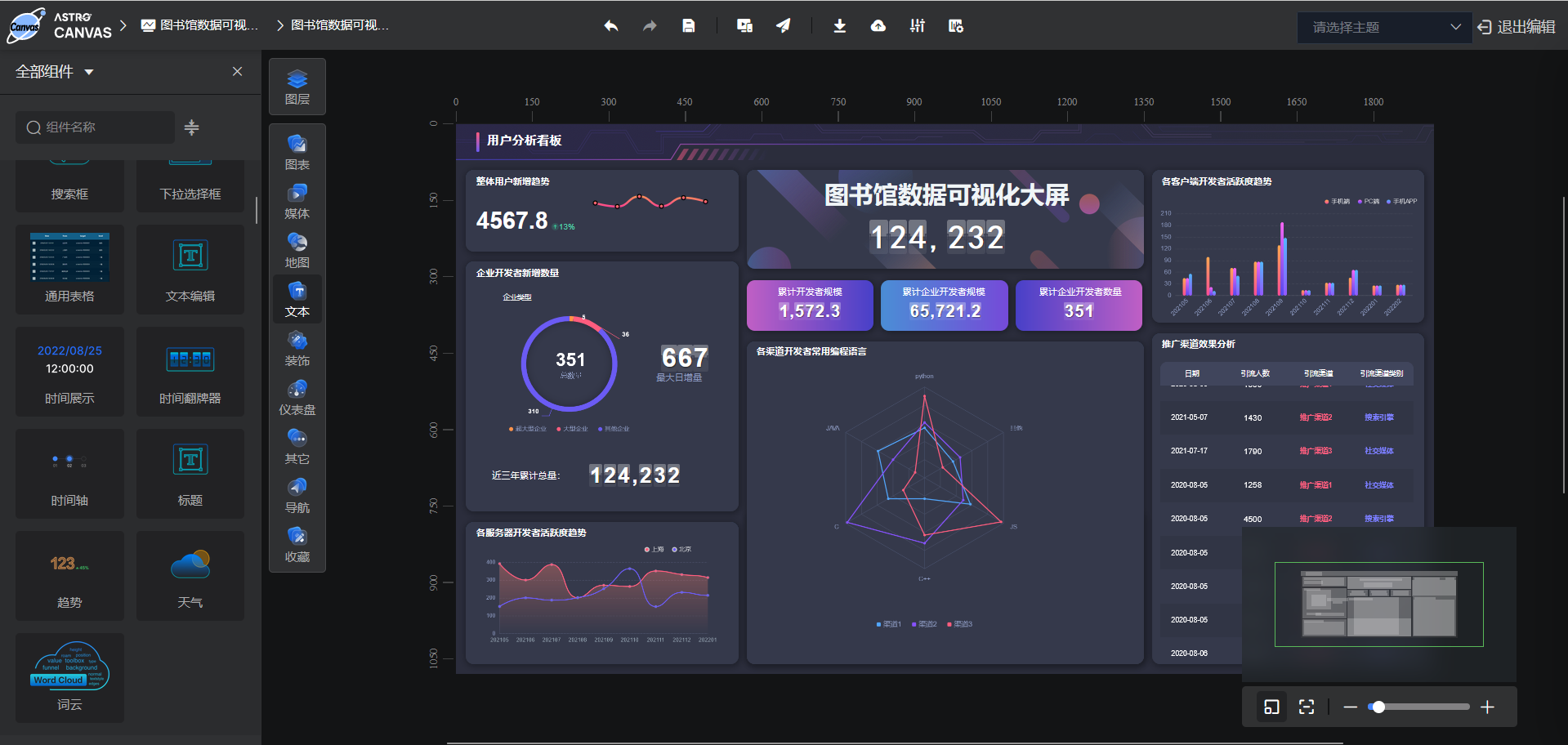

修改后的效果图如下


添加时间显示

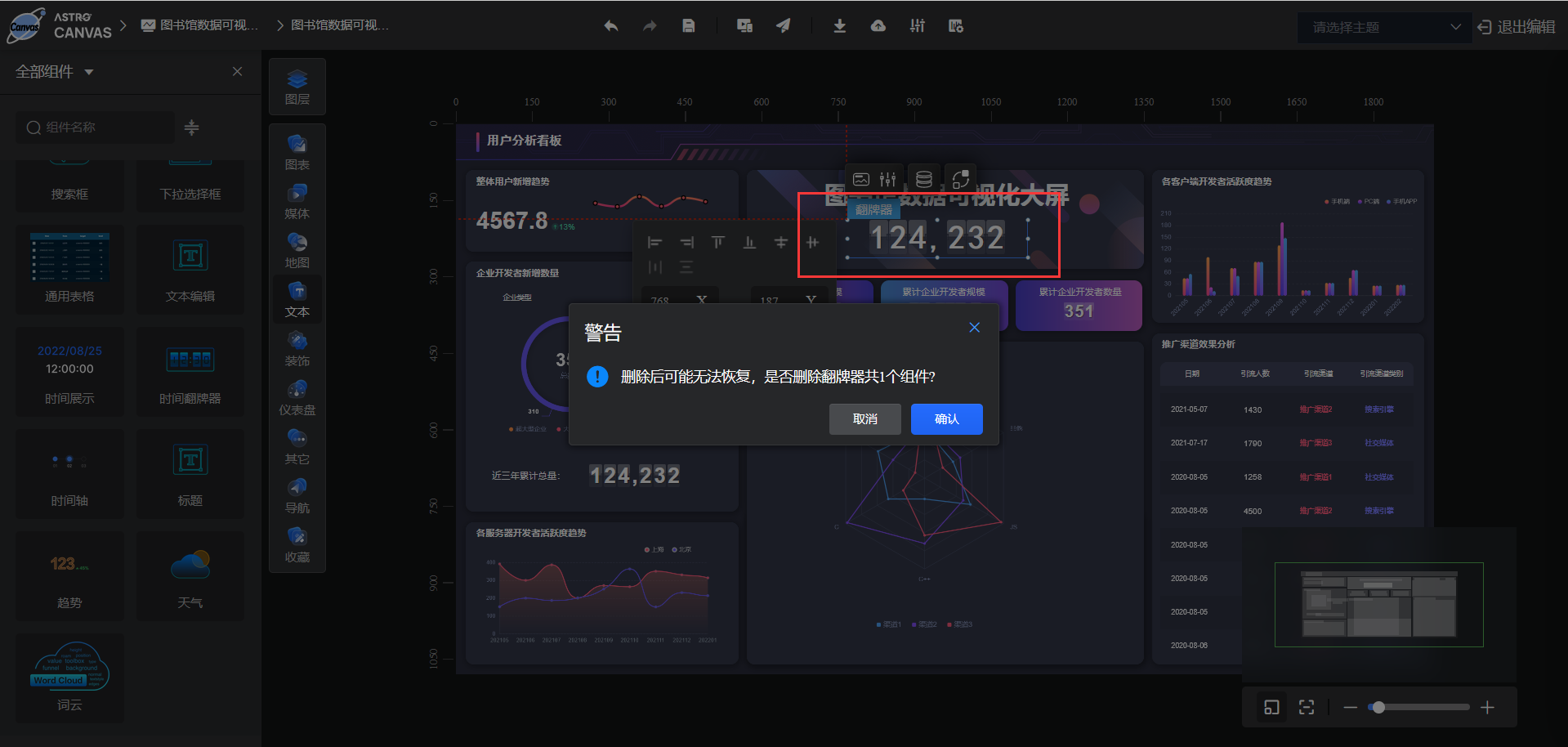

聚焦到“翻牌器”,使用Delete快捷键删除,换成“时间翻盘器”控件


然后调整时间显示的大小即可

修改卡片标题

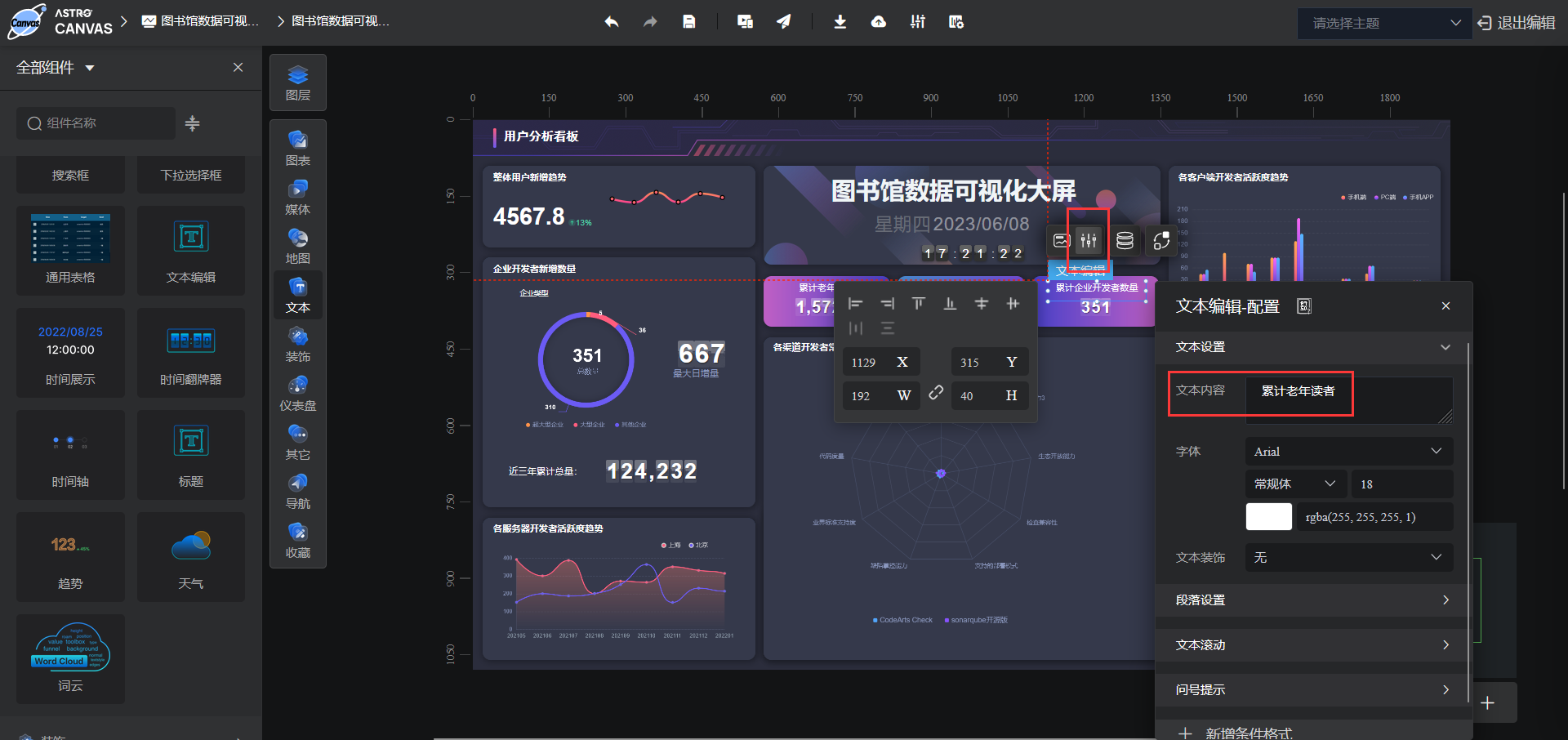

点击卡片上的“配置”图标,然后修改文本内容,依次修改为

  1. 累计青年读者
  2. 累计中年读者
  3. 累计老年读者

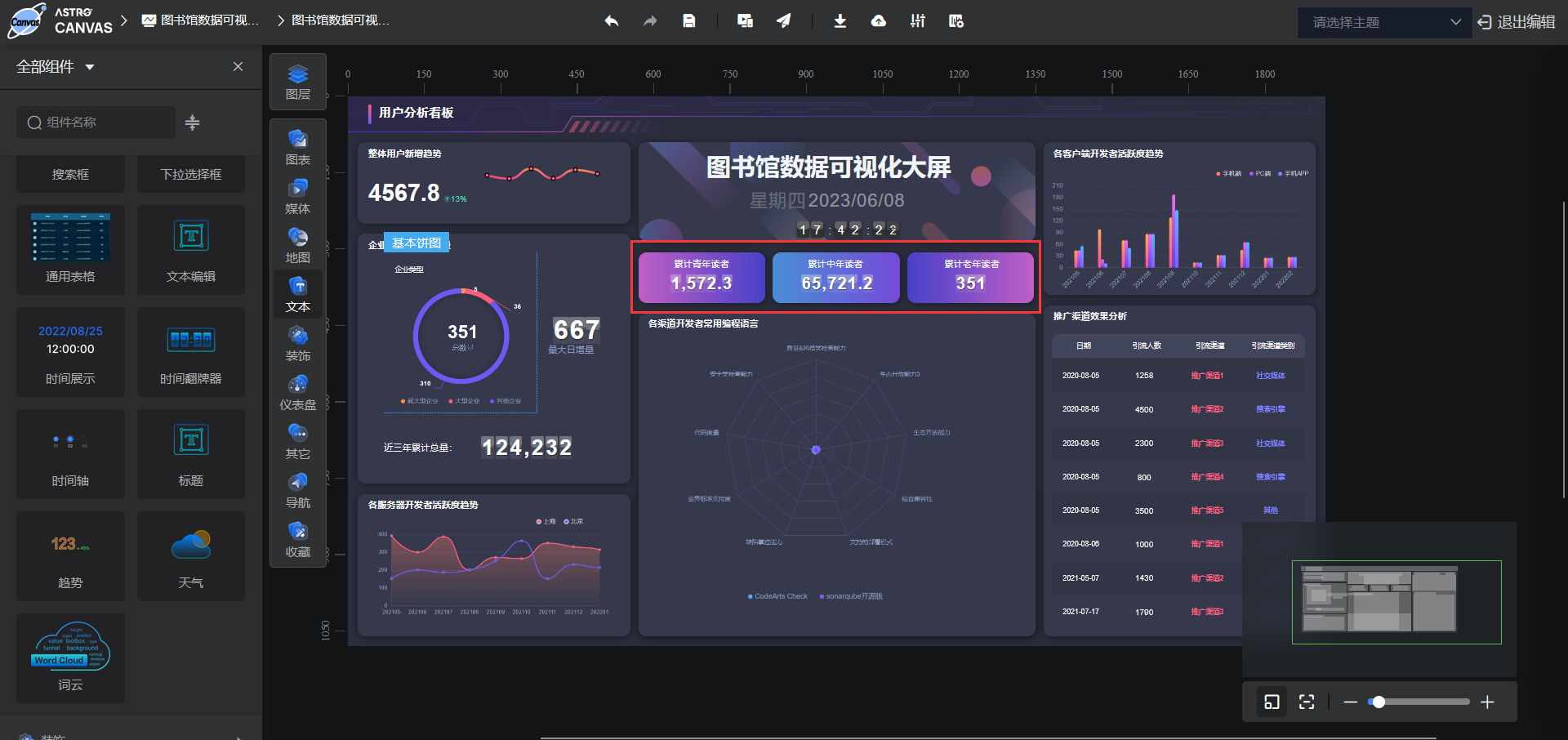

最终效果如下图


各类书籍借阅情况(雷达图)

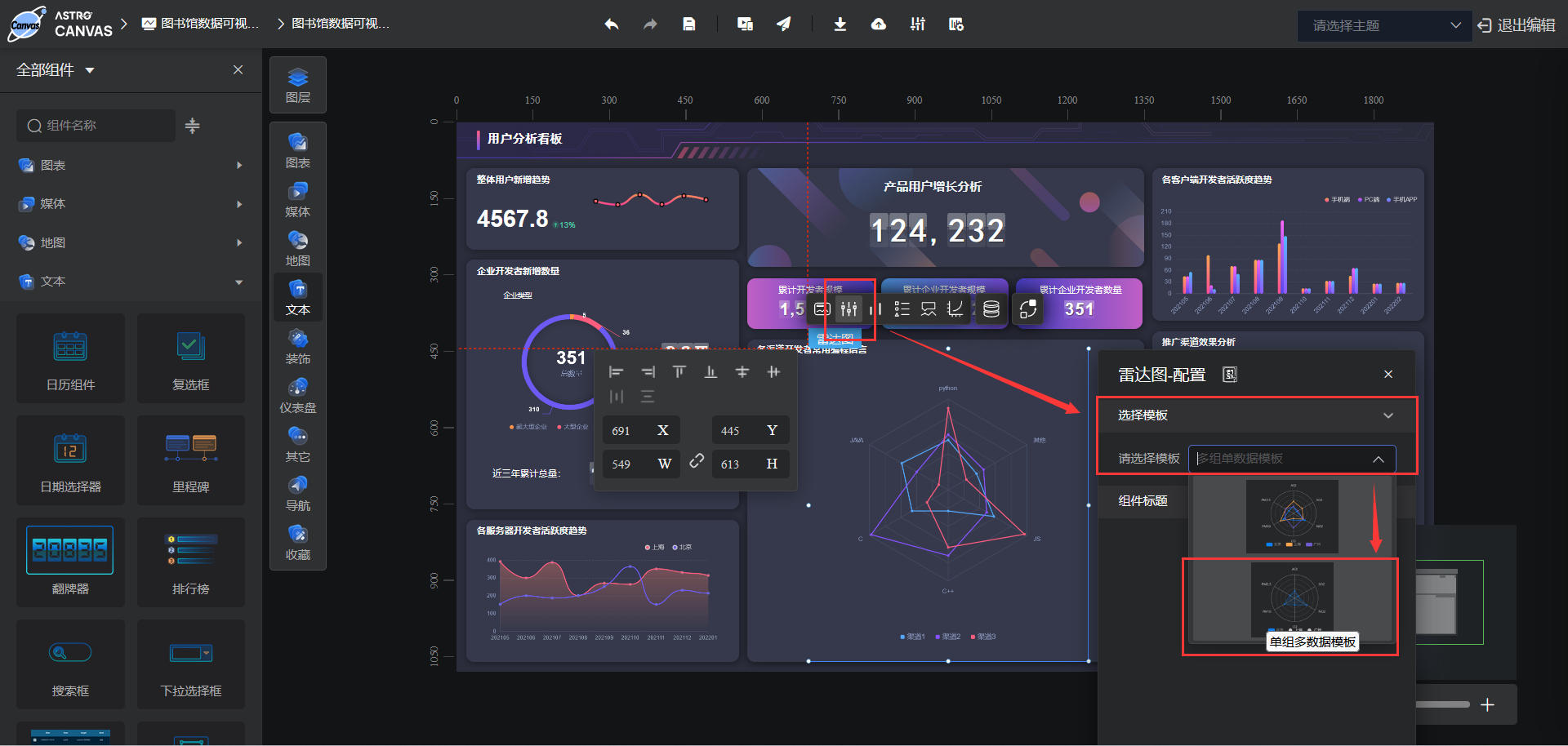

鼠标移动到该控件上,点击“配置”按钮,将“多组单数据模板”改为“单组多数据模板”

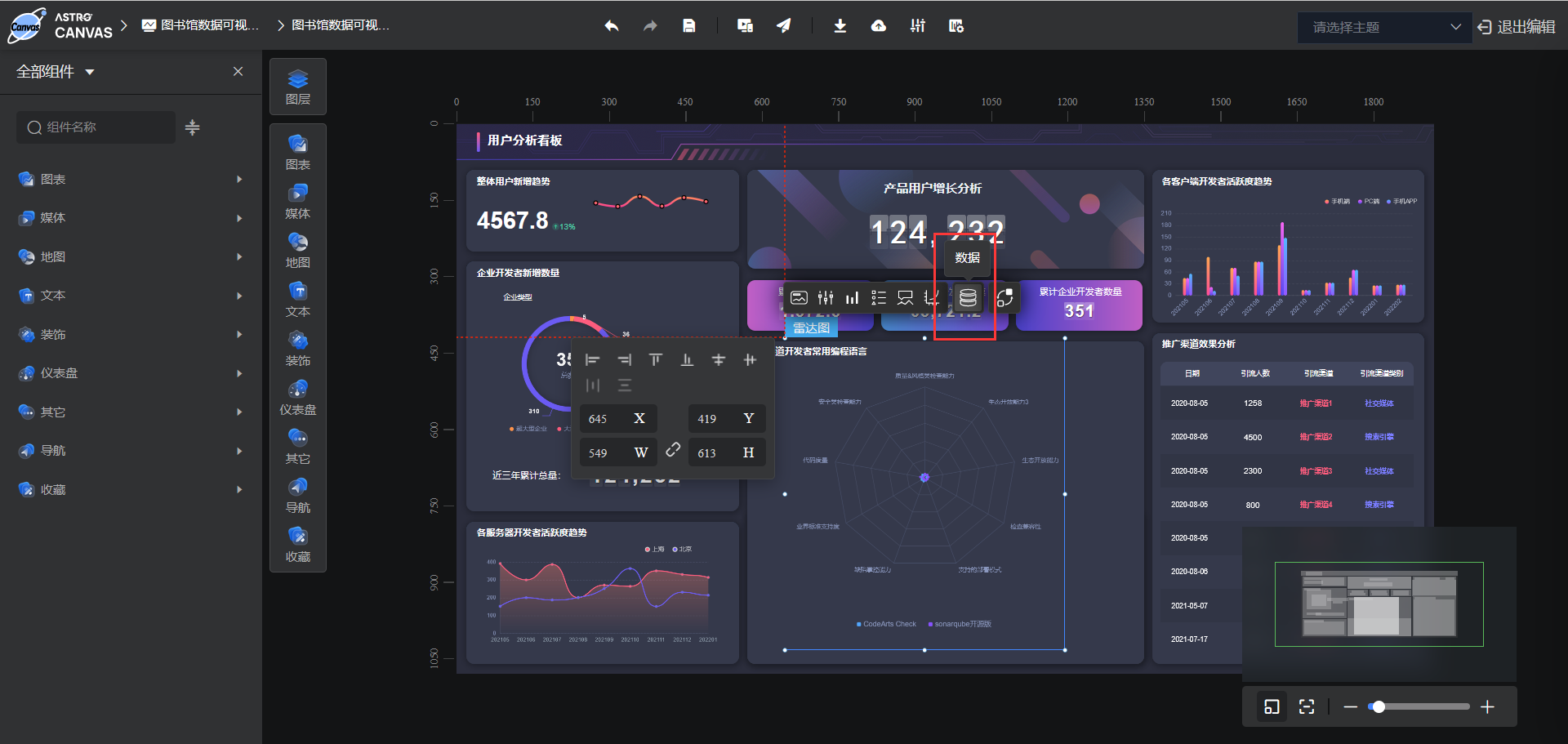

点击“数据源”图标可以修改数据源


其中dataValue对应各坐标轴上的值;dataX存储的是坐标轴信息。将数据修改为

{

    "dataValue": [{
            "name": "男性",
            "value": [
                [
                    83, 54, 34, 64, 24, 63, 83, 92, 34
                ]
            ]
        },
        {
            "name": "女性",
            "value": [
                [
                    4, 92, 75, 82, 52, 93, 33, 54, 34
                ]
            ]
        }
    ],
    "dataX": [
        "少儿读物",
        "文史类",
        "艺术类",
        "摄影",
        "IT",
        "建筑",
        "医学",
        "厨艺",
        "法律"
    ]
}

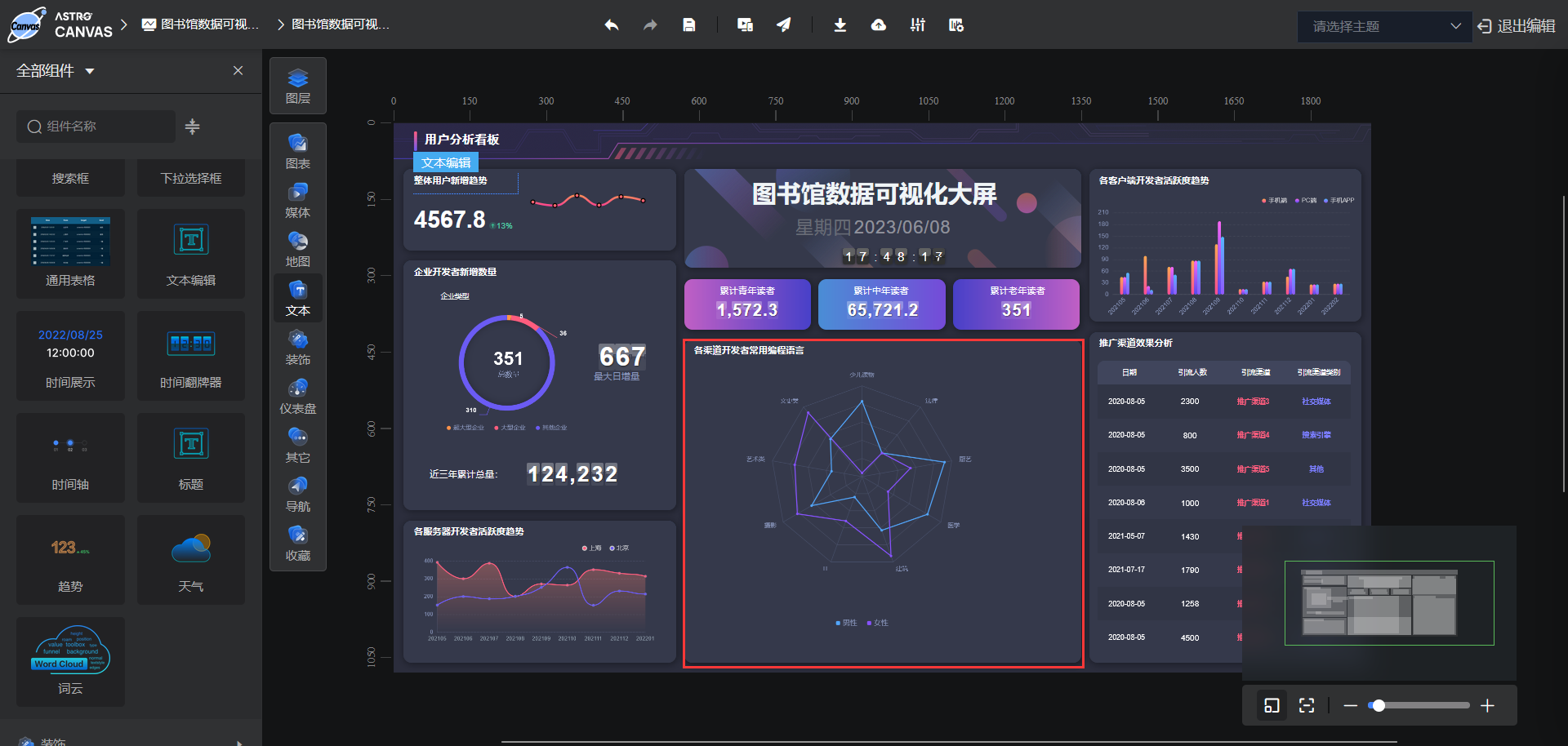

修改后如下图

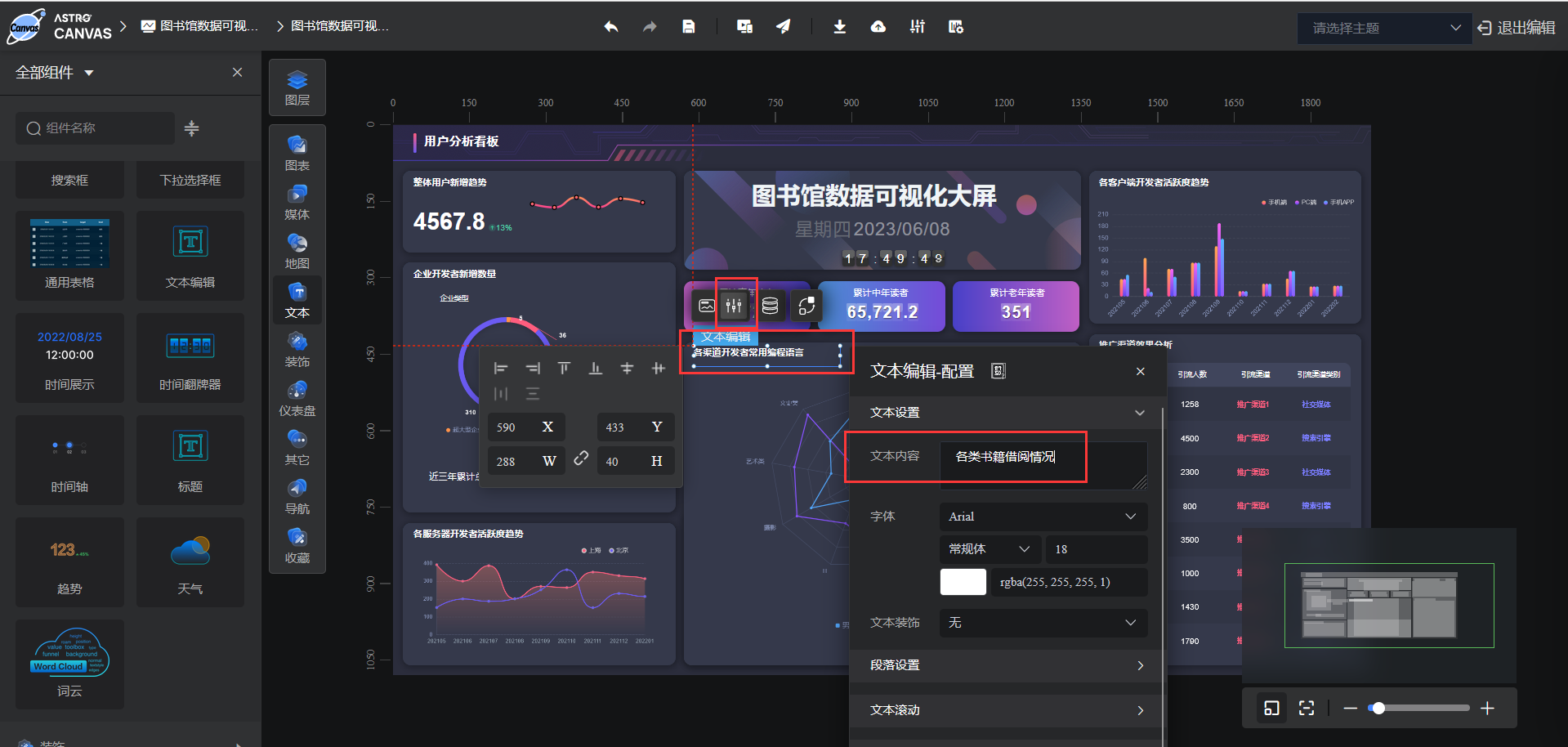

修改标题文本框的内容,将标题改为“各类书籍借阅情况”


读者趋势

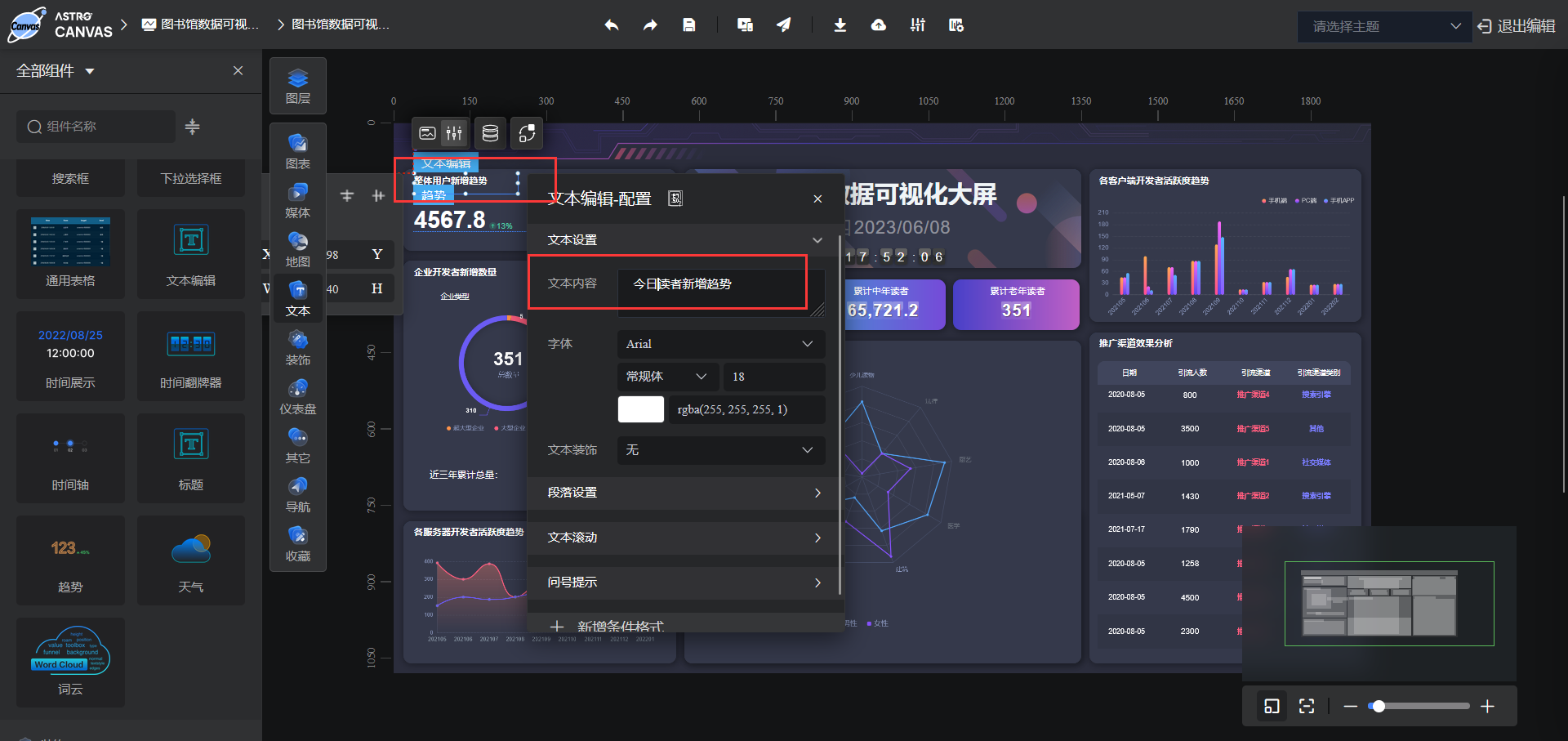

修改读者趋势的文本框,将标题内容改为“今日读者新增趋势”


读者年龄分布

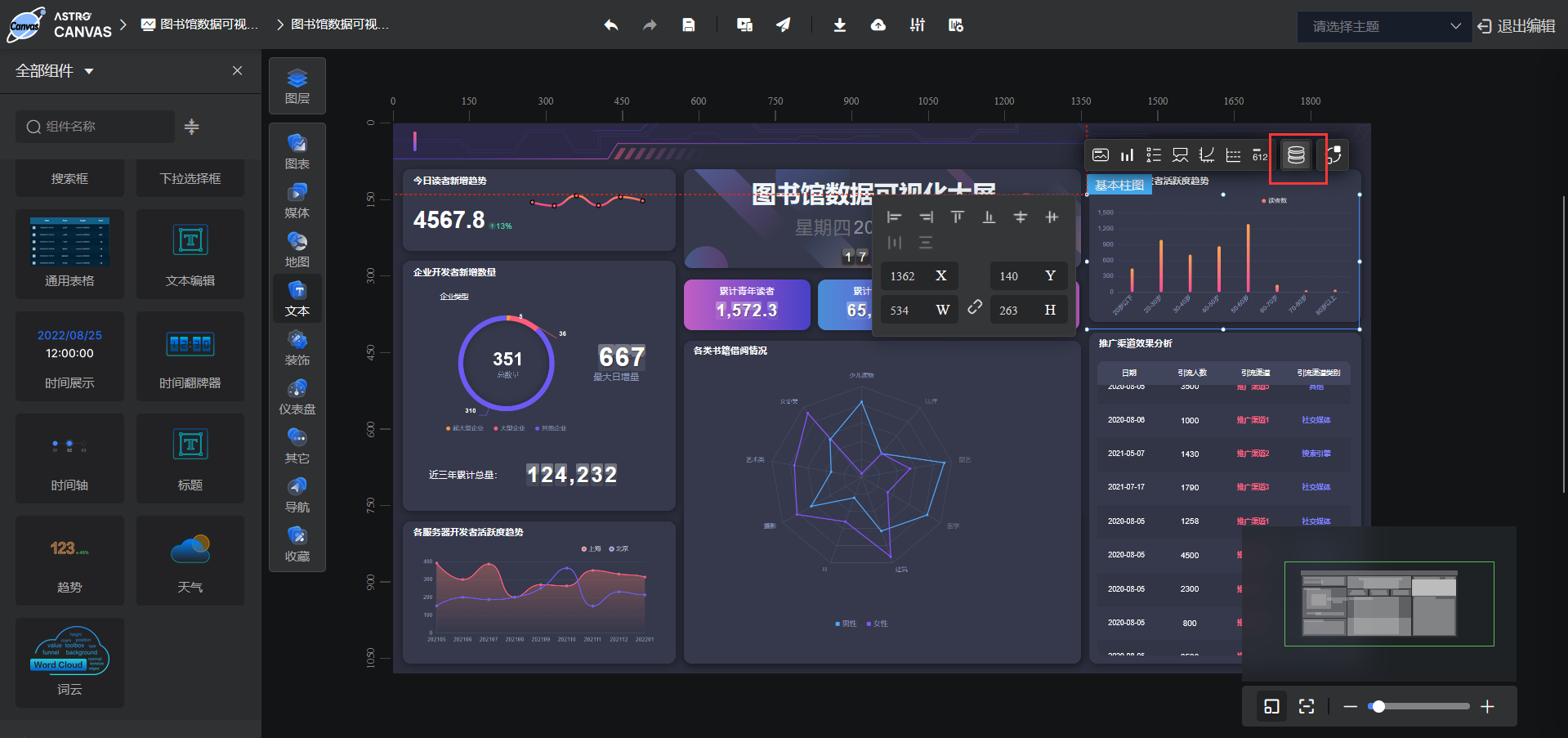

修改右上角柱状图的数据


将JSON数据修改为入下

{
    "dataX": [
        "20岁以下",
        "20-30岁",
        "30-40岁",
        "40-50岁",
        "50-60岁",
        "60-70岁",
        "70-80岁",
        "80岁以上"
    ],
    "dataValue": [{
        "title": "读者数",
        "value": [
            450,
            990,
            710,
            870,
            1290,
            140,
            33,
            46
        ]
    }]
}

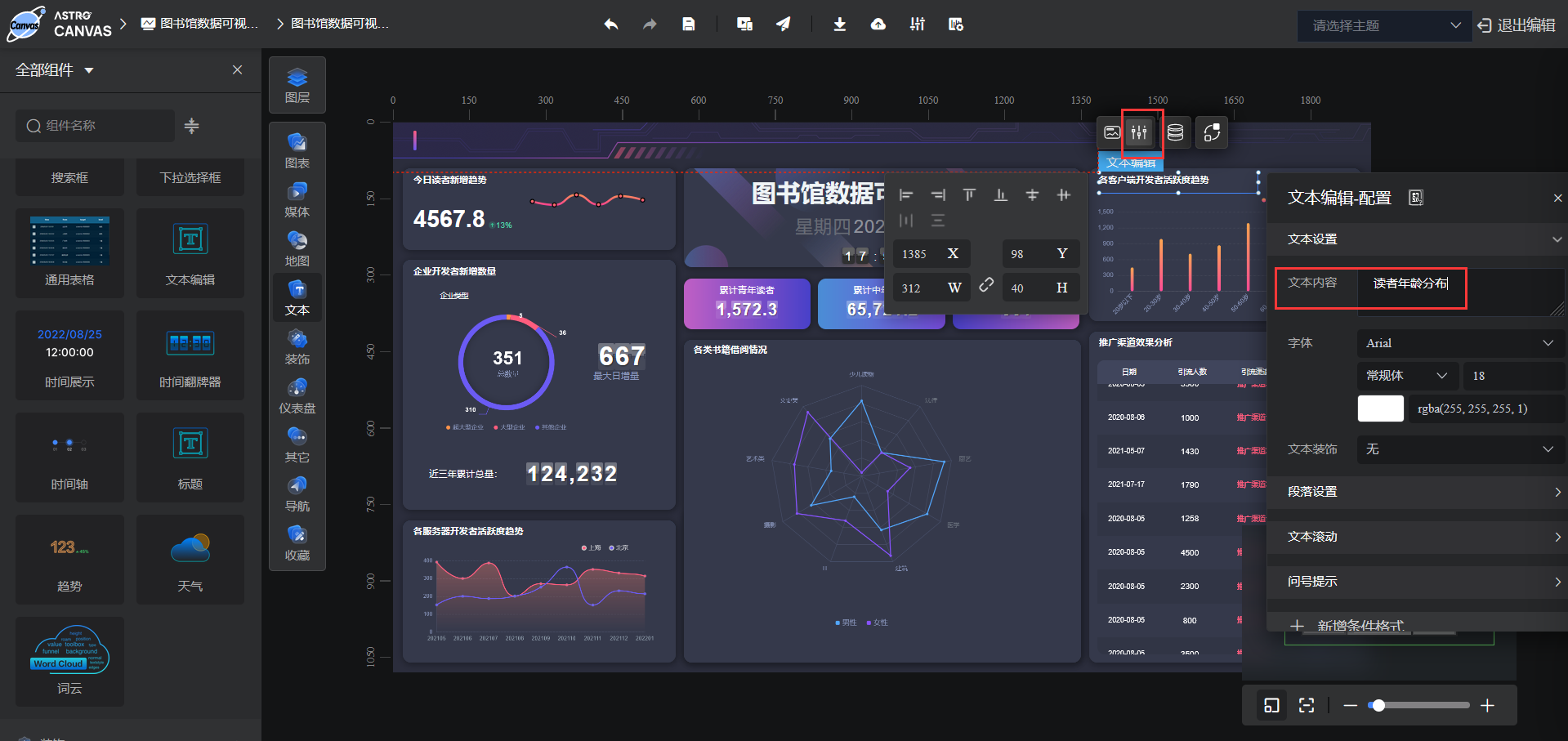

然后修改卡片标题为“读者年龄分布”


读者活跃情况

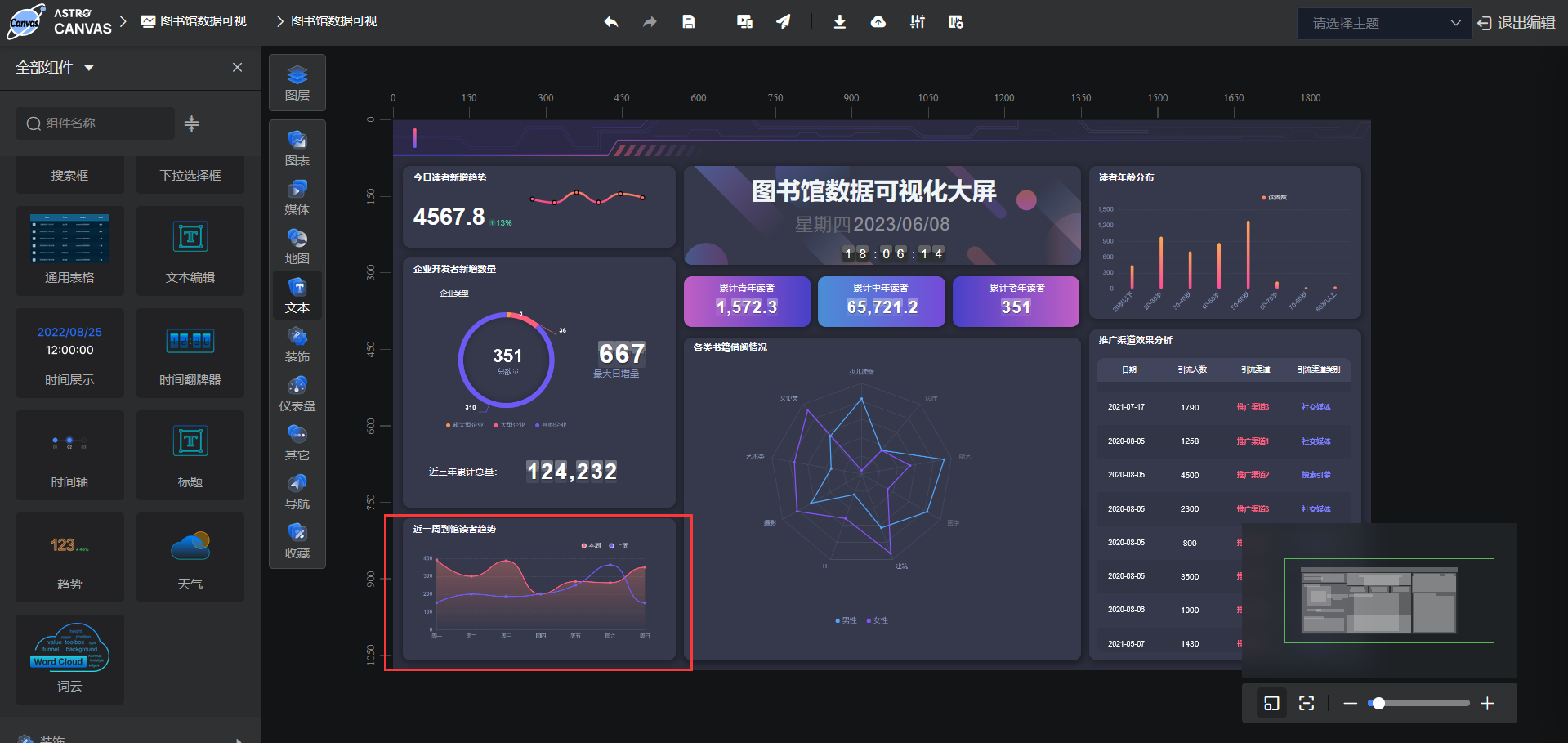

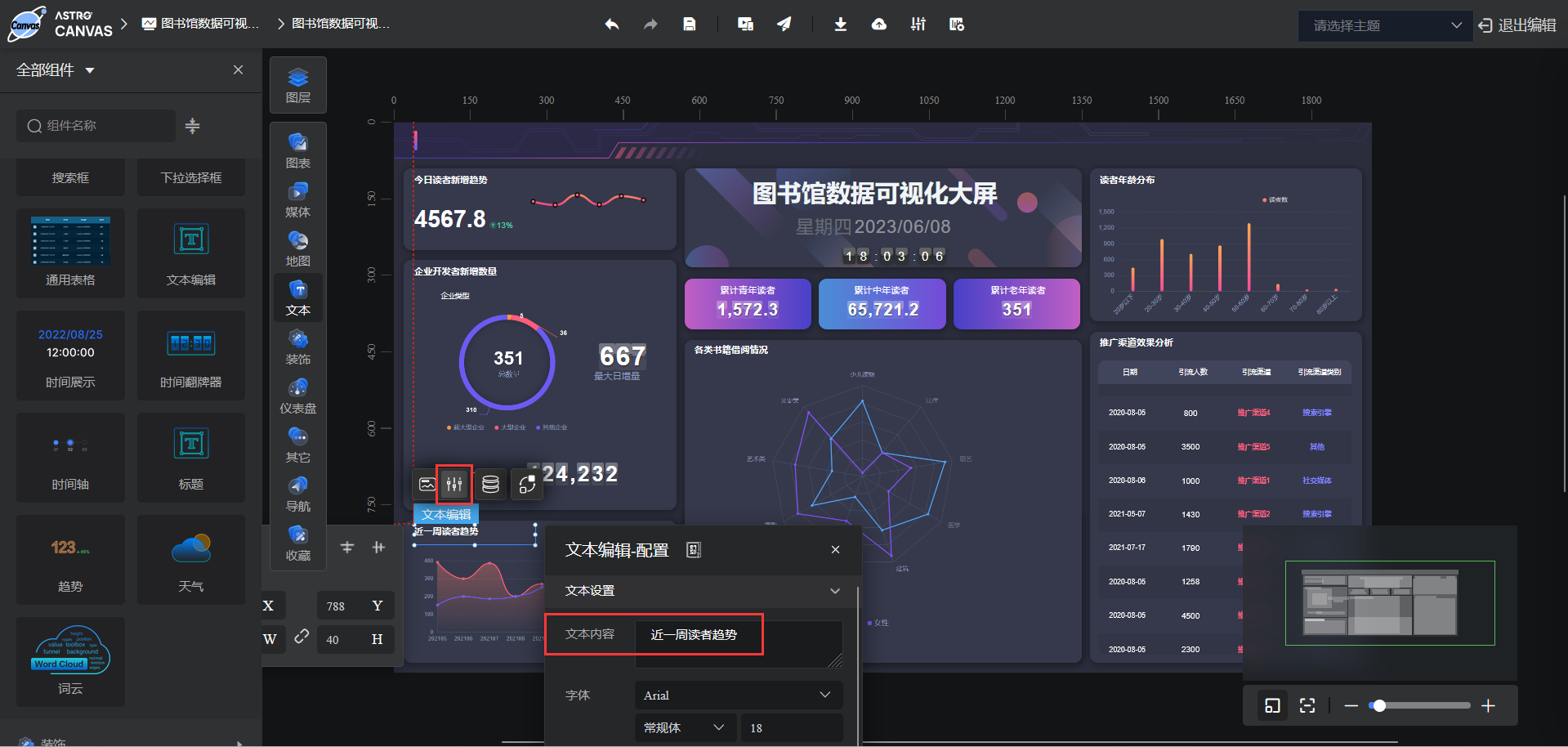

将标题修改为“近一周到馆读者趋势”

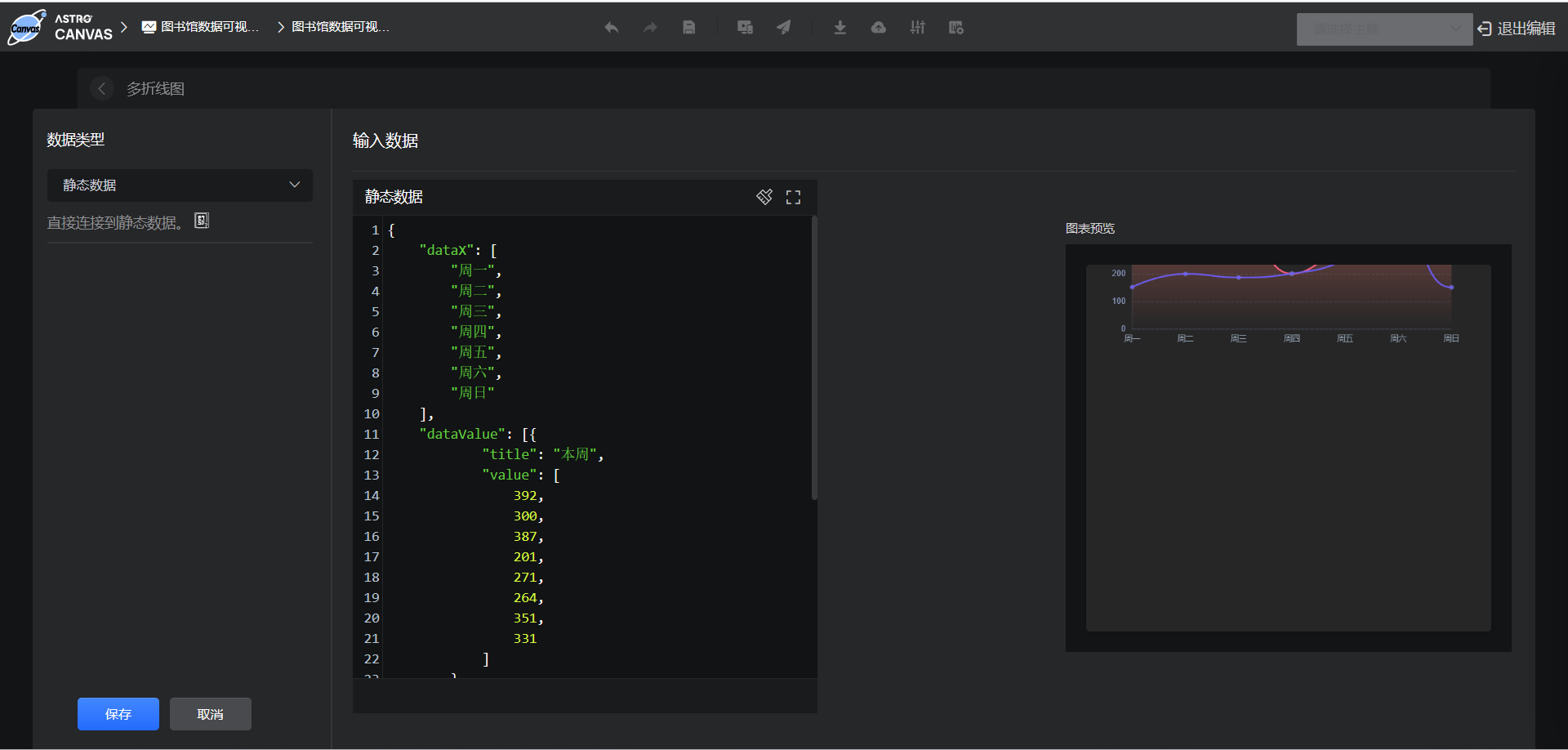

接着,修改图表数据,将静态数据改为

{
    "dataX": [
        "周一",
        "周二",
        "周三",
        "周四",
        "周五",
        "周六",
        "周日"
    ],
    "dataValue": [{
            "title": "本周",
            "value": [
                392,
                300,
                387,
                201,
                271,
                264,
                351,
                331
            ]
        },
        {
            "title": "上周",
            "value": [
                152,
                200,
                187,
                201,
                251,
                364,
                151,
                251
            ]
        }
    ]
}


点击“保存”按钮后,效果如下


天气组件

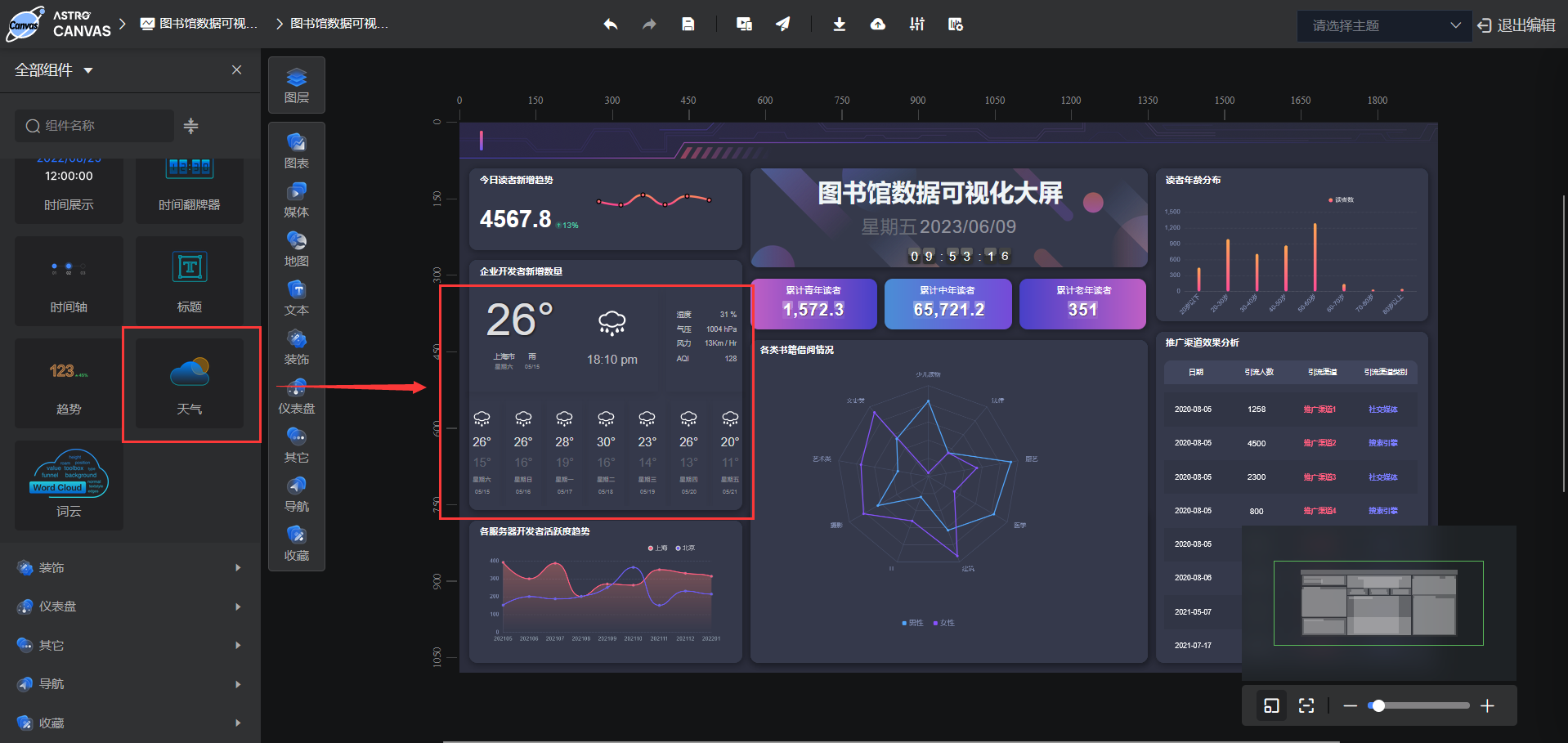

先把原来这一块的组件全部删掉,然后拖动左边的天气组件,修改下大小即可

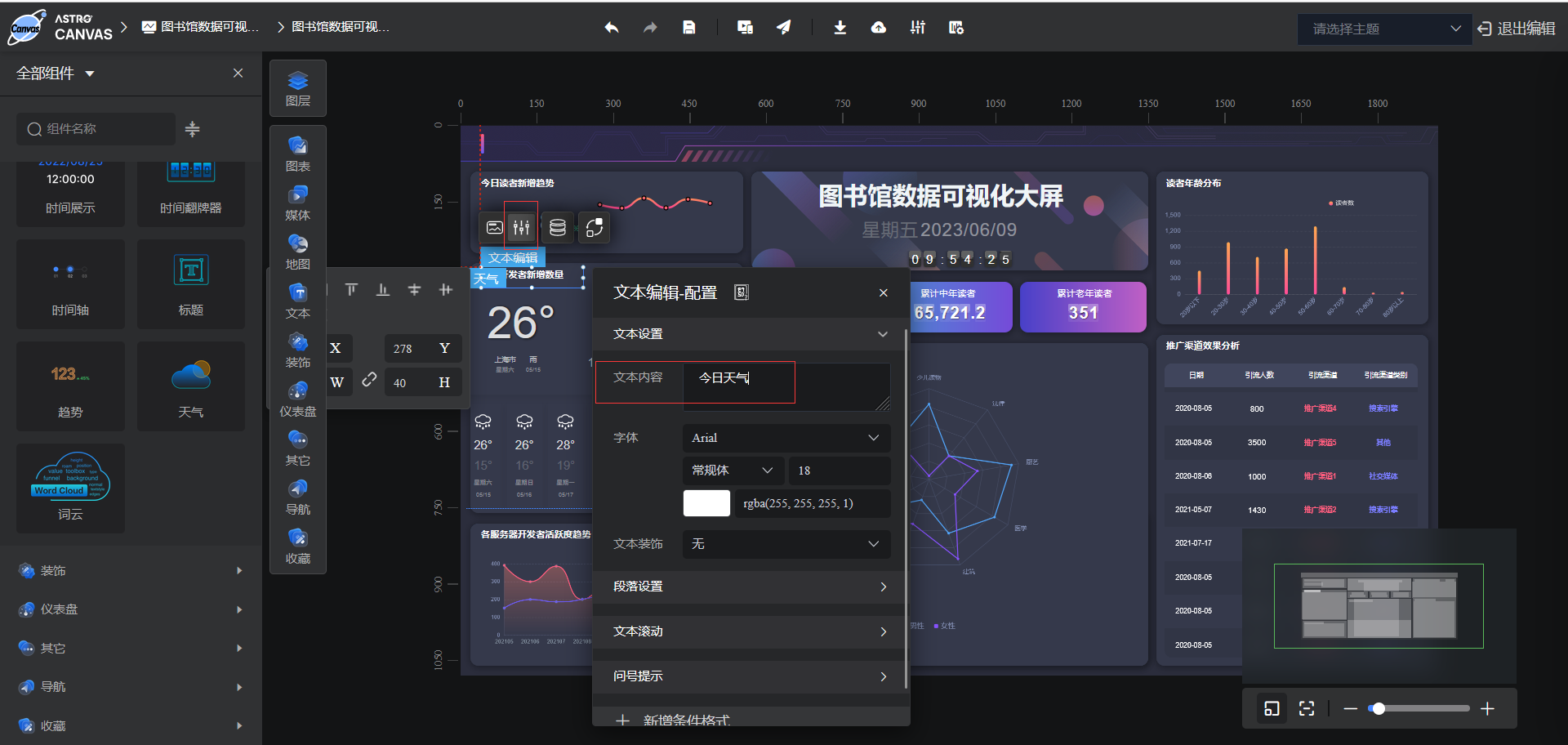

然后在点开“配置”按钮,修改标题。改好后,这一块的卡片就算操作完成了


积极读者滚动榜单

首先,将标题修改为“积极读者榜单”

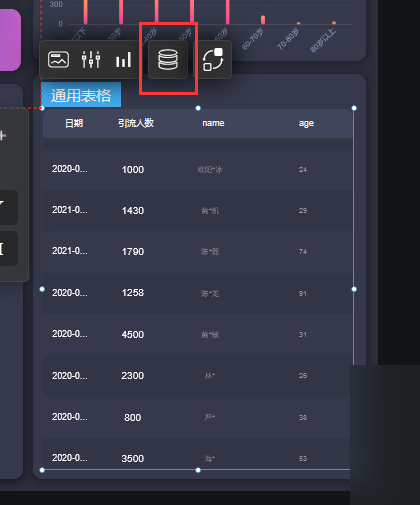

然后点击“数据图标”对数据进行修改

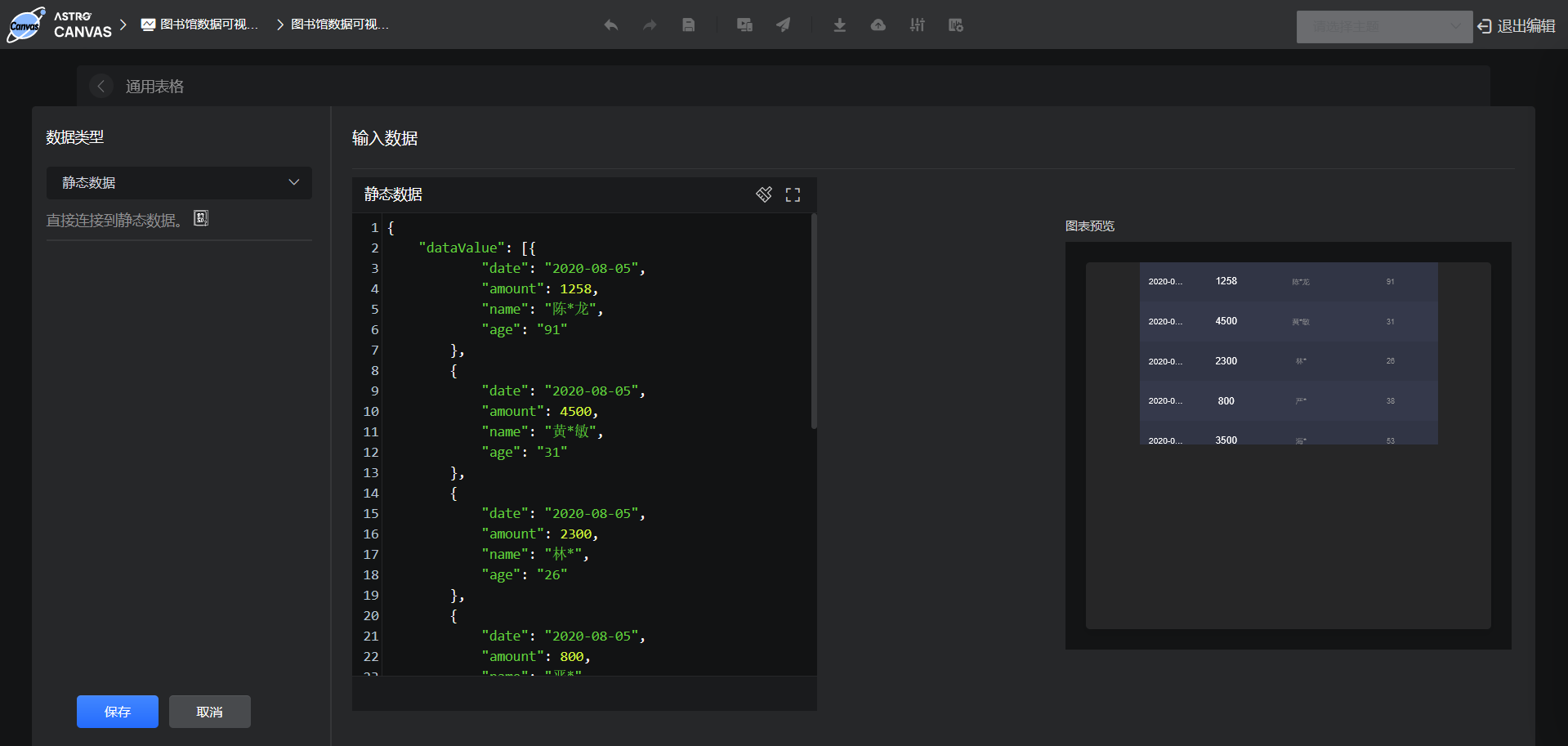

将静态数据改为如下格式,dataValue中,每个JSONObject的键名,就是列名

{
    "dataValue": [{
            "date": "2020-08-05",
            "amount": 1258,
            "name": "陈*龙",
            "age": "91"
        },
        {
            "date": "2020-08-05",
            "amount": 4500,
            "name": "黄*敏",
            "age": "31"
        },
        {
            "date": "2020-08-05",
            "amount": 2300,
            "name": "林*",
            "age": "26"
        },
        {
            "date": "2020-08-05",
            "amount": 800,
            "name": "严*",
            "age": "38"
        },
        {
            "date": "2020-08-05",
            "amount": 3500,
            "name": "海*",
            "age": "53"
        },
        {
            "date": "2020-08-06",
            "amount": 1000,
            "name": "欧阳*冰",
            "age": "24"
        },
        {
            "date": "2021-05-07",
            "amount": 1430,
            "name": "黄*凯",
            "age": "29"
        },
        {
            "date": "2021-07-17",
            "amount": 1790,
            "name": "陈*磊",
            "age": "74"
        }
    ]
}

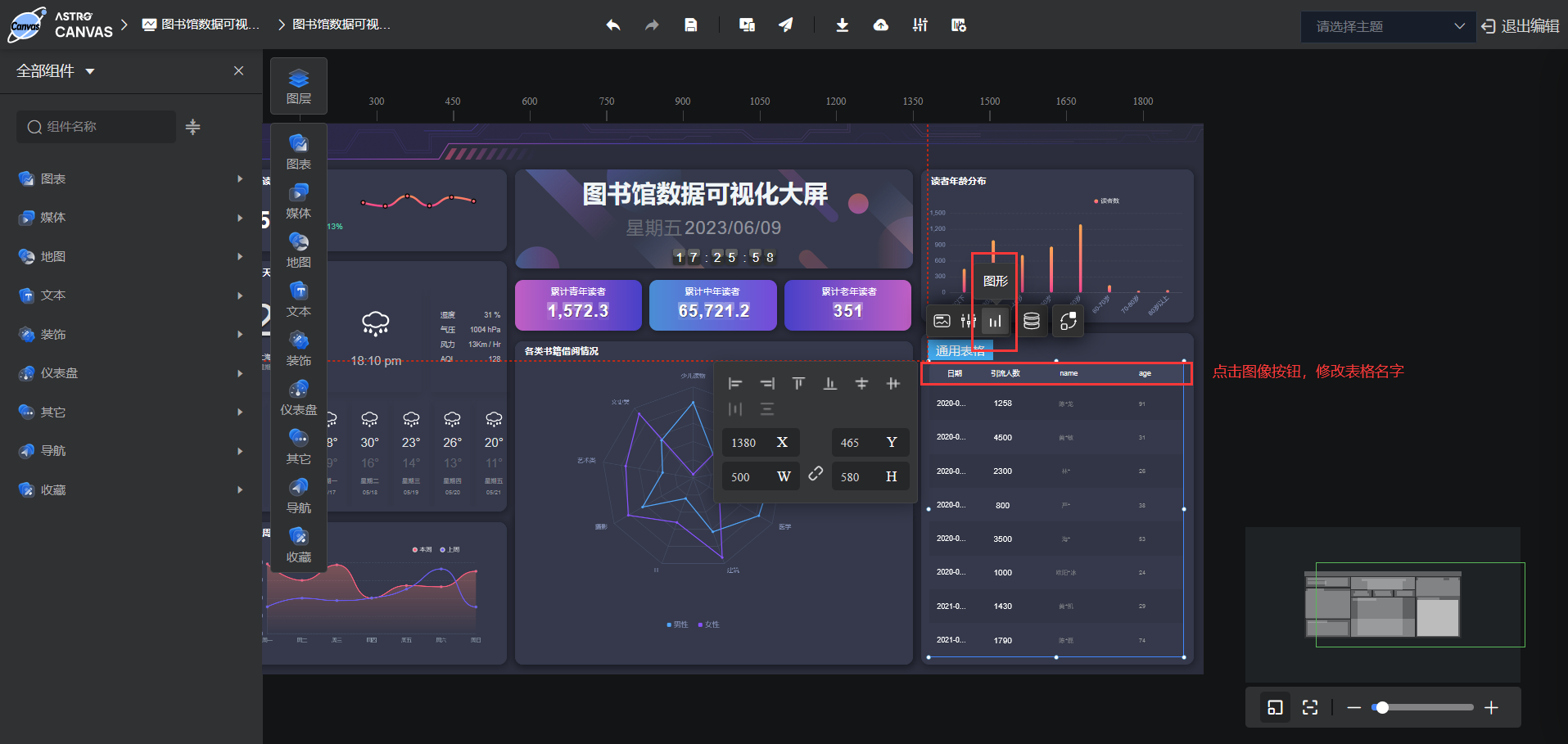

数据修改后要记得保存。然后点击“图形按钮”,修改表头名字

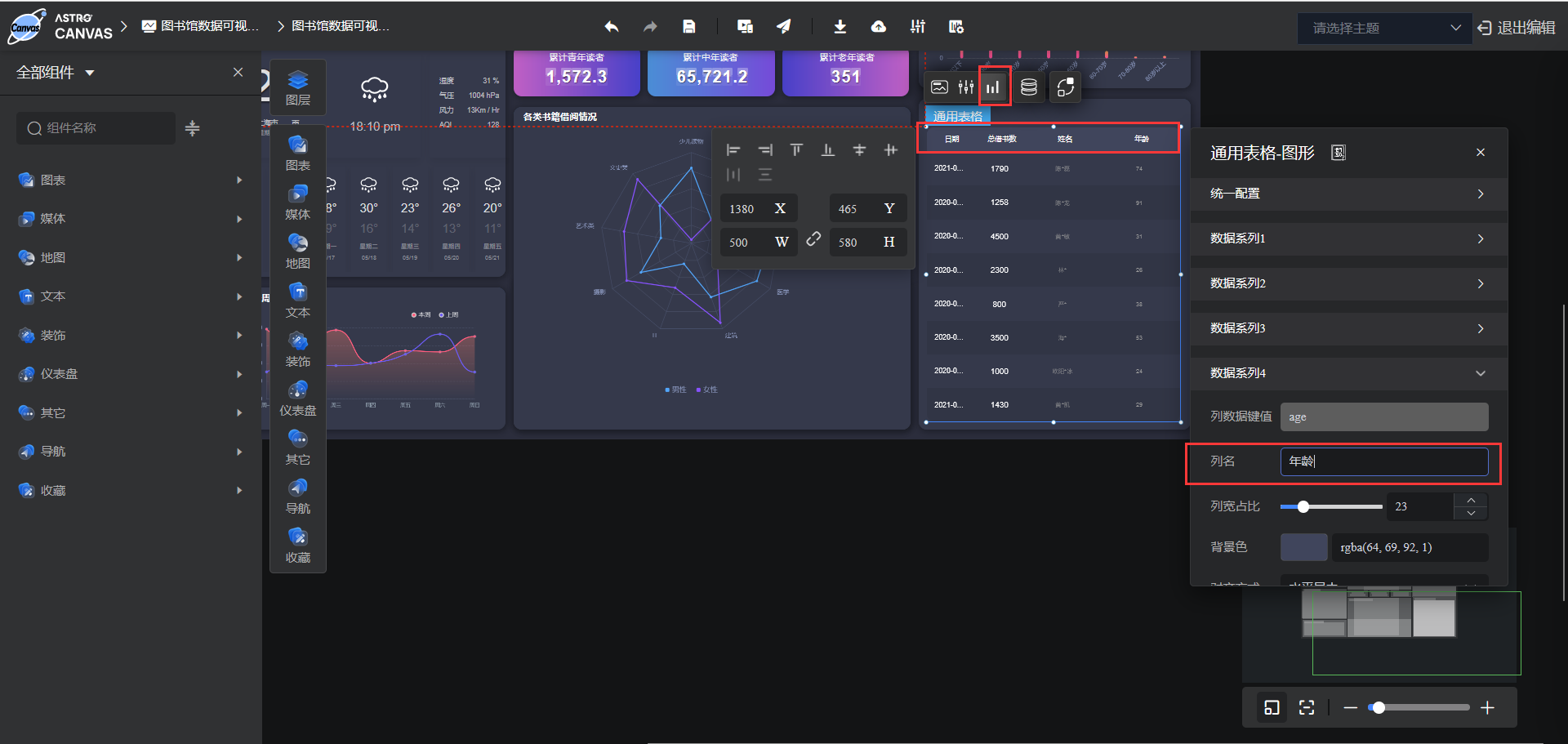

依次展开每个“数据系列”,然后修改表头标题


发布应用

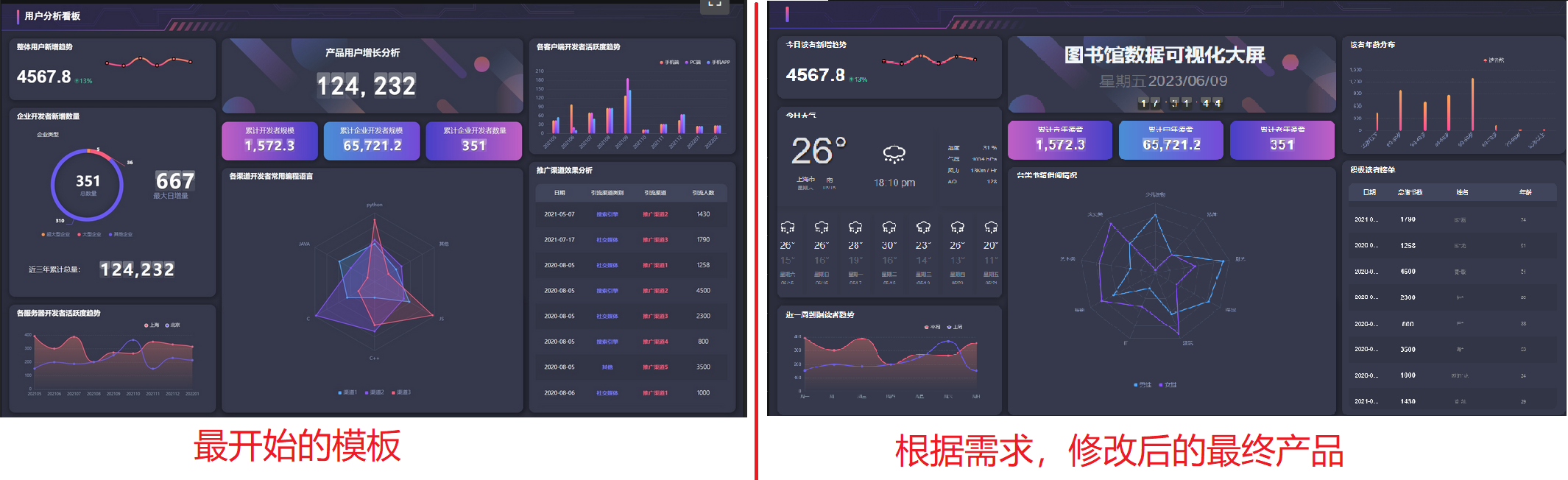

首先来看一下,修改前后的对比图,可以看到,基本八九不离十,就换了几个控件,然后修改了数据。

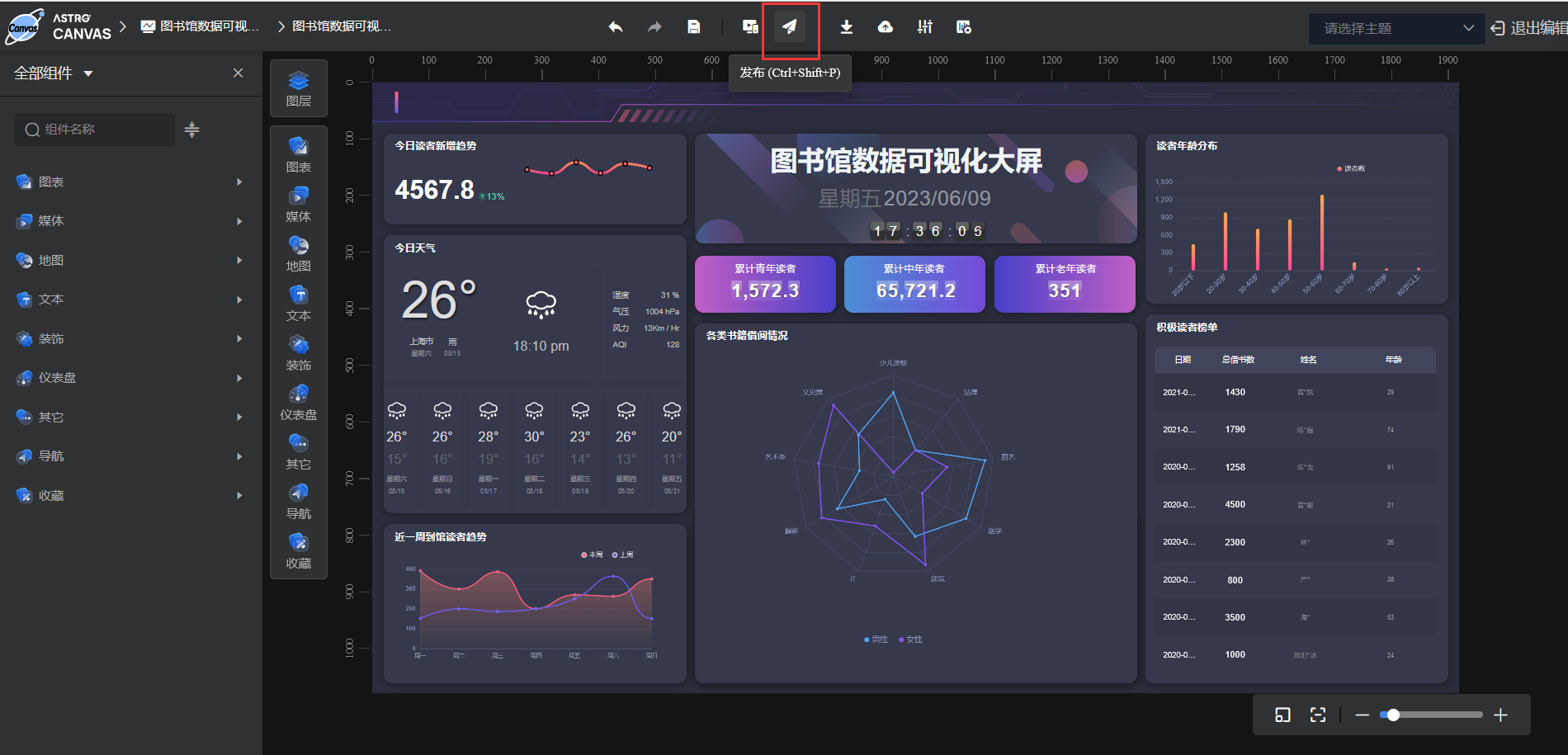

点击“小飞机”一样的发布按钮,即可发布应用

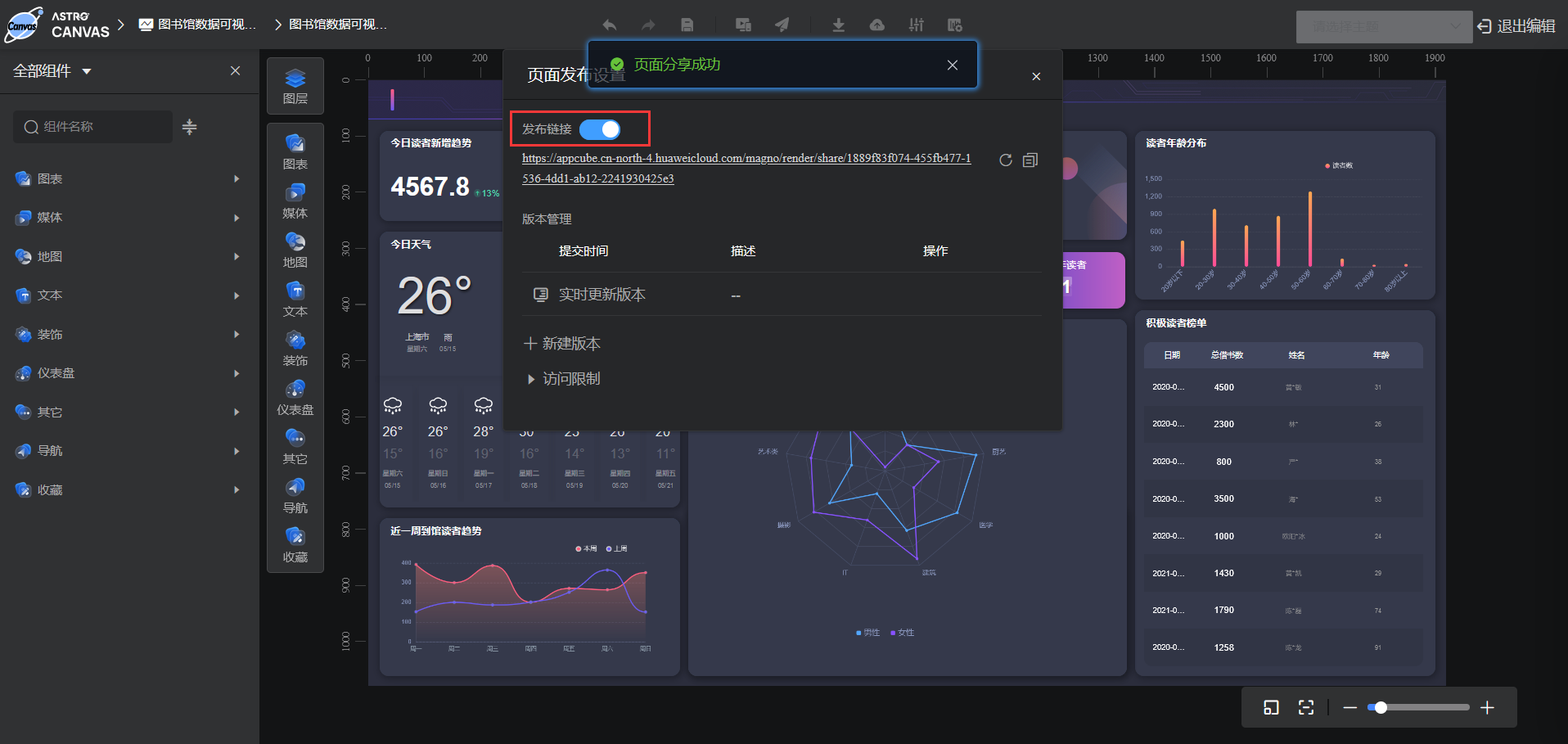

勾选发布链接开关,后续直接用该地址即可浏览大屏了,无需再进行服务器搭建(除非数据要从后台获取)


总结

用Astro做大屏真的很方便,可以说是“知行合一”,想到怎么做,就拖什么控件。基本样式可以直接从模板里选,然后挑一个合适的进行改造,一个项目顶多30分钟搞定,秒杀那些毕业10年的资深工程师,成本还低,还稳定,将来必成大器!
