GPU A系列裸金属服务器RoCE性能带宽测试指导

前置条件： A系列裸金属服务器已经安装了IB驱动.

网卡设备名称可以使用ibstatus或者ibstat获取.

华为云裸金属服务器使用ubuntu20.04操作系统默认已经安装IB驱动.

1. ib_write_bw测试RoCE网络带宽

1.1 测试单机网卡间带宽

服务器上打开两个终端窗口进行测试

窗口1： 服务器从mlx5_0网卡接收数据

ib_write_bw -d mlx5_0

窗口2：服务器从mlx5_1网卡向服务器mlx5_0网卡发送数据

ib_write_bw  -d mlx5_1 -F 127.0.0.1 --report_gbits

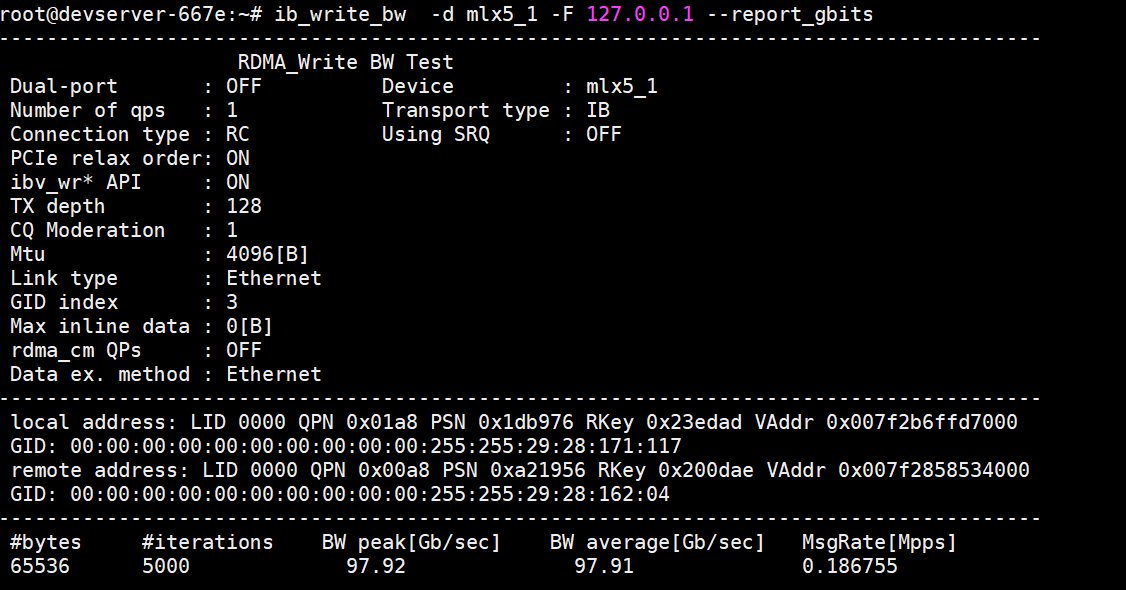

 执行结果如下：

1.2 测试双机单网卡间带宽

服务器A:  服务端从mlx5_0网卡接收数据

ib_write_bw -a -d mlx5_0

服务器B:  客户端向服务端mlx5_0网卡发送数据，-F参数代表服务端IP地址，即服务器A IP

ib_write_bw -a -F 192.168.0.100  -d mlx5_0 --report_gbits

服务器A执行结果：

服务器B执行结果：

2. nccl-test测试带宽

2.1 测试单机8卡NVLINK网络带宽

测试命令如下，nccl单机8卡测试

/root/nccl-tests/build/all_reduce_perf -b 8 -e 1024M -f 2 -g 8

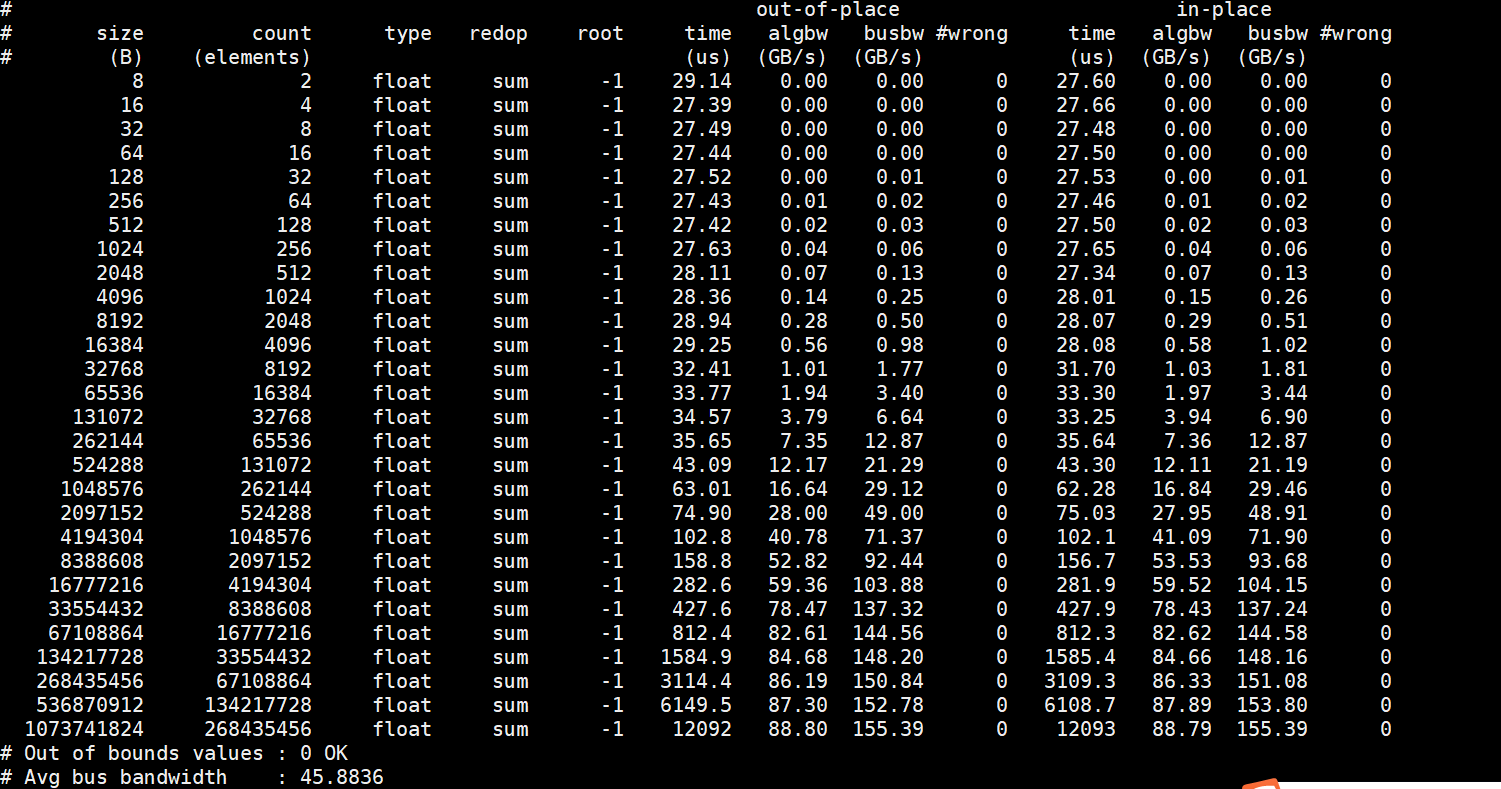

测试结果如下

2.2 测试双机8卡RoCE网络带宽

双机nccl测试前需要配置机器间免密登录：

#一直yes，生成公钥和私钥
ssh-keygen
#输入另一台机器ip地址及密码，配置免密
ssh-copy-id -i ~/.ssh/id_rsa.pub root@192.168.1.1
#测试免密
ssh root@192.168.1.1

配置host文件

#主机私有Ip  单节点进程数
192.168.20.1 slots=1
192.168.20.2 slots=1

执行双机测试命令

mpirun --allow-run-as-root --hostfile hostfile -mca btl_tcp_if_include eth0 -mca btl_openib_allow_ib true -x NCCL_DEBUG=INFO -x NCCL_IB_GID_INDEX=3 -x NCCL_IB_TC=128 -x NCCL_ALGO=RING -x NCCL_IB_HCA=^mlx5_bond_0 -x LD_LIBRARY_PATH -x NCCl_IB_QPS_PER_CONNECTION=4 /root/nccl-tests/build/all_reduce_perf -b 8 -e 11g -f 2 -g 8

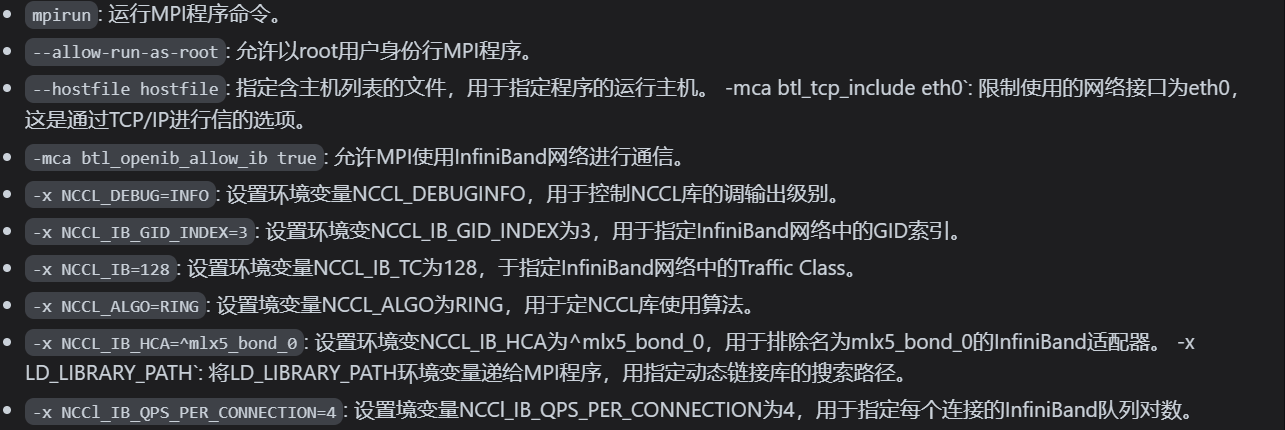

测试参数参考下图

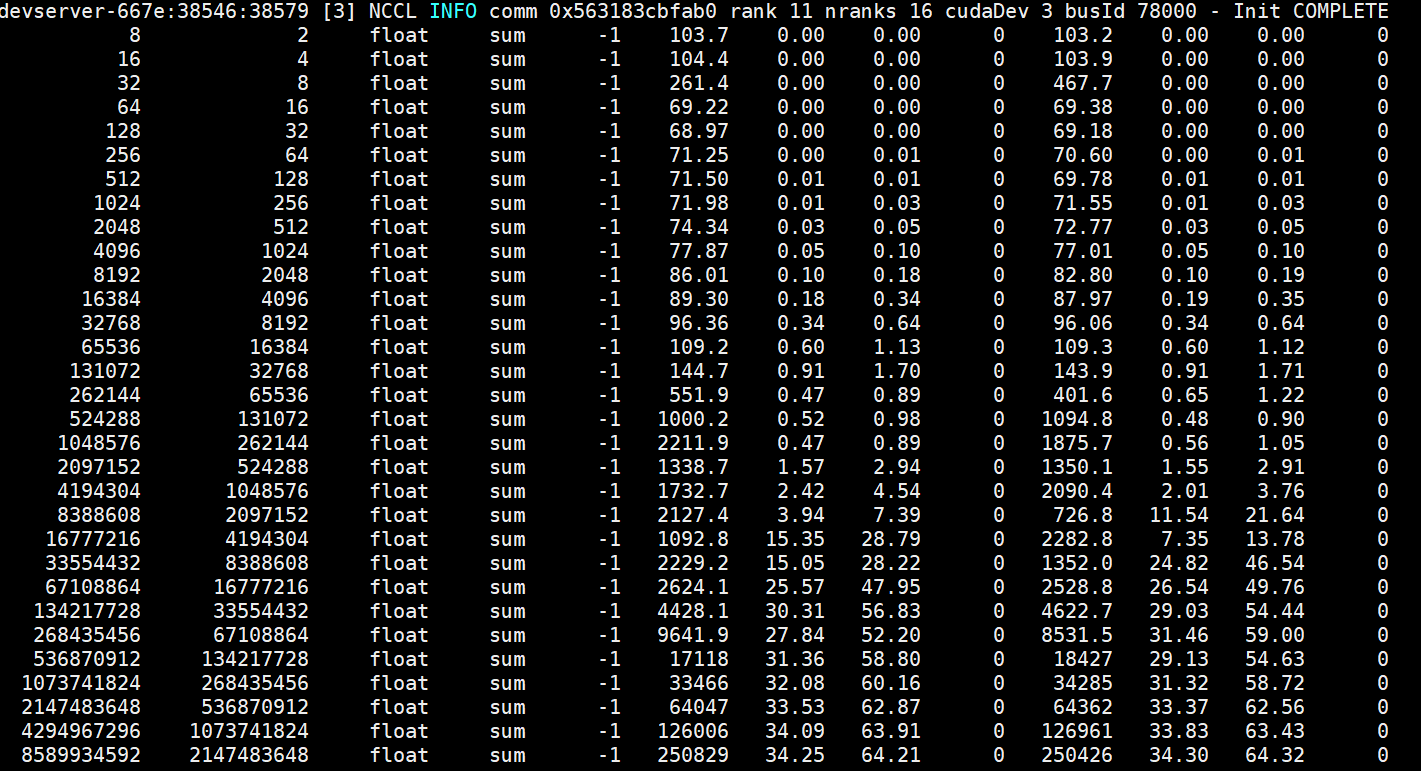

测试命令结果

3. 常用查看命令

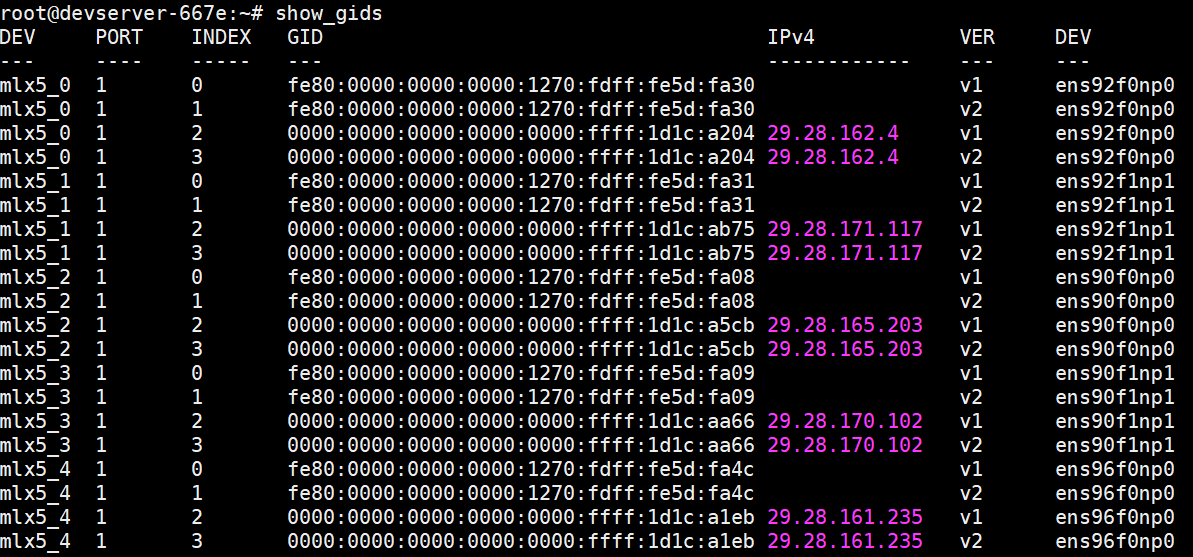

show_gids：查看RoCE网卡相关信息

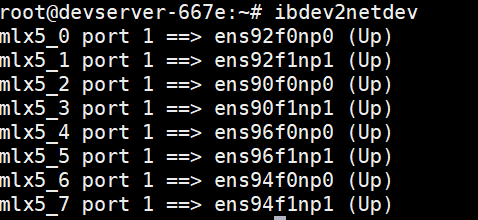

ibdev2netdev：查看网卡对应关系及状态

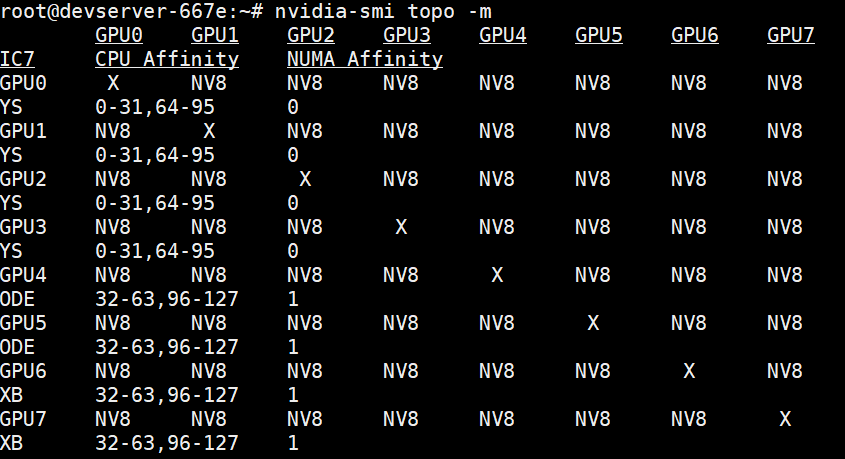

nvidia-smi topo -m： 查看GPU节点内连接关系

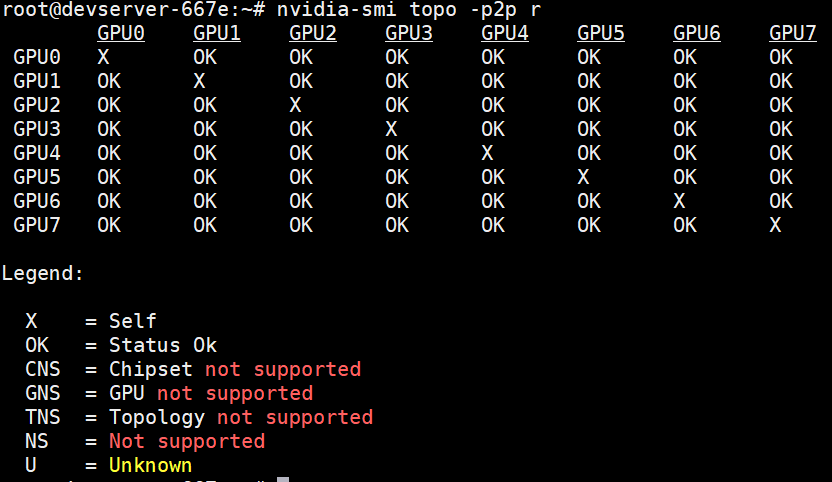

nvidia-smi topo -p2p r: 查看GPU节点间IB通信支持状态
