AI变身农场主：养猪养牛还养马

什么是AI养猪？AI养猪有什么作用？

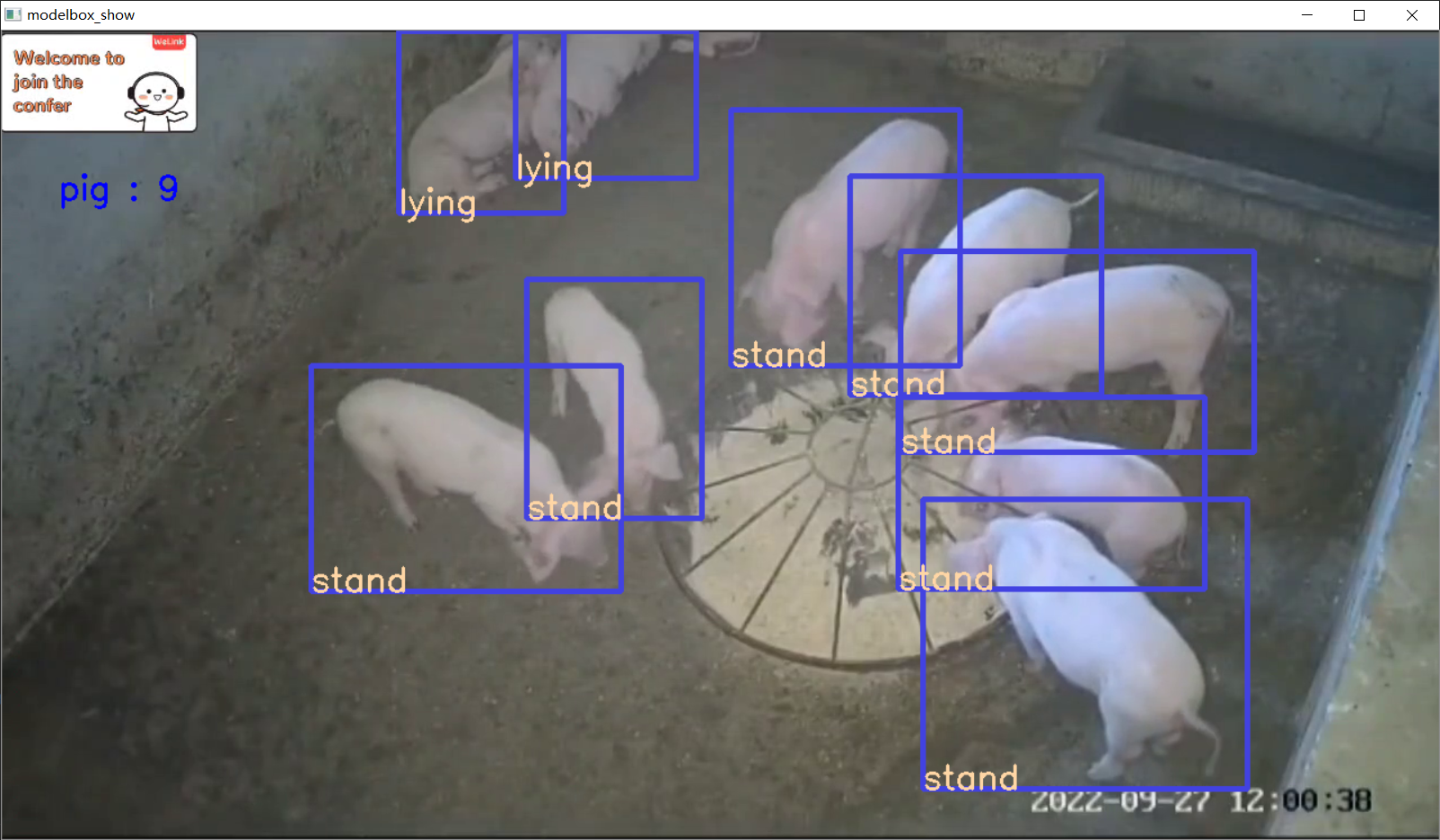

本文中小编将使用ModelBox框架开发一个AI养猪的应用，时刻监控每一头猪的状态，并统计猪圈中猪只的数量，最终的效果如下所示：

如果想了解这样一个AI应用是如何开发出来的可以继续跟随小编的脚步，相信看完你也能开发出属于自己的AI应用（@u@）

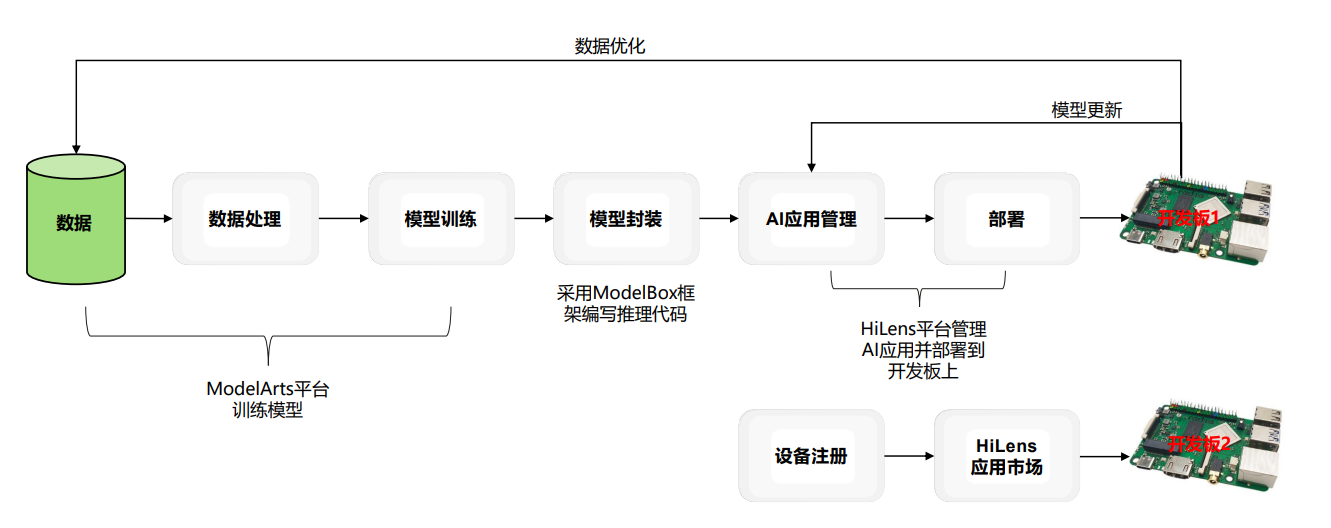

首先一个完整的AI应用开发应该包含以下几步：1、数据的采集与处理；2、模型的训练与转换；3、AI应用开发和部署

这里小编将使用华为云ModelArts平台进行数据标注和模型训练，ModelArts提供了包括数据标注，训练环境，预置算法等在内的丰富的功能，甚至可以通过订阅算法0代码实现模型的训练工作，当然你也可以在本地训练自己的模型，拥有训练好的模型就可以进行模型的转换以及后面AI应用的开发。

下面小编将逐条介绍如何借助华为云ModelArts平台和ModelBox框架开发一个AI养猪的应用（@o@）

1. 数据采集与处理

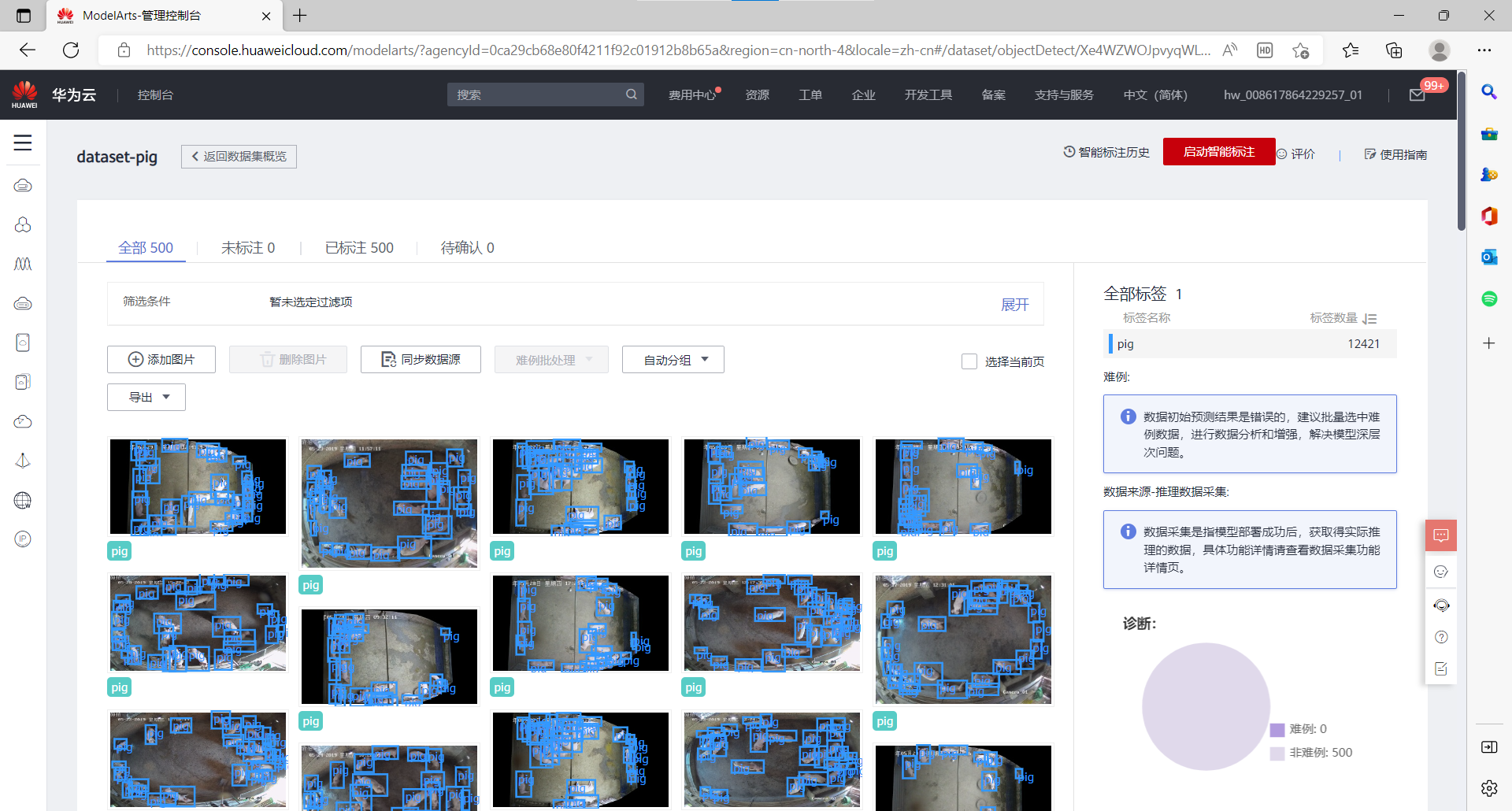

我们的实验数据采用猪只检测数据集，使用ModelArts进行标注，包含500张图片以及对应的xml文件，目前已发布到AI Gallery上。

2. 模型训练与转换

目标检测模型采用YOLOX网络结构，YOLOX是YOLO系列的优化版本，引入了解耦头、数据增强、无锚点以及标签分类等目标检测领域的优秀进展，拥有较好的精度表现，同时对工程部署友好。我们在ModelArts的Notebook环境中训练后，再转换成对应平台的模型格式：onnx格式可以运行在Windows设备上，RK系列设备上需要转换为rknn格式。下图为模型训练300个Epoch取得的结果：

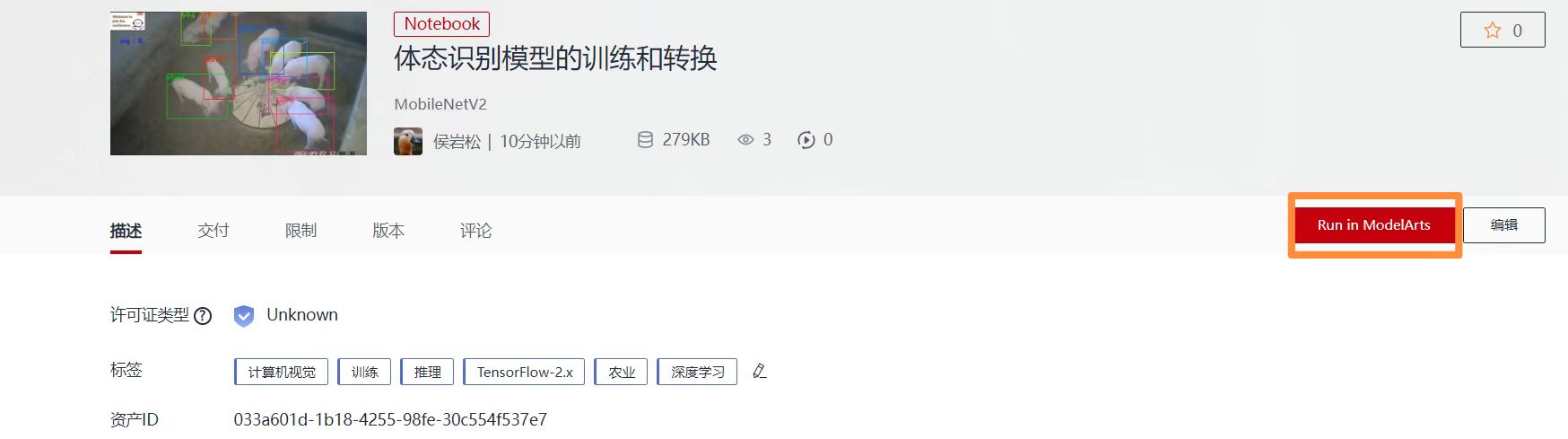

体态识别模型使用MobileNetV2作为卷积基，分别使用迁移学习和从头开始训练网络，实验表明训练网络所有层明显优于迁移学习。模型的训练与转换教程已经开放在AI Gallery中，其中包含训练数据、训练代码、模型转换脚本以及模型推理代码。开发者如果希望尝试自己训练模型，或者对模板中提供的模型效果不满意，可以进入体态识别模型的训练与转换页面，点击右上角的Run in ModelArts按钮，也可以修改其中的代码、更换新的数据集训练出自己的模型。

3. 应用开发

打开VS Code，连接到ModelBox sdk所在目录或者远程开发板，开始进行猪只体态识别应用的开发。下面以RK3568版本为例进行说明，其他版本与之类似。如果对Windows ModelBox SDK使用还不熟悉，可以参考巨佬飞哥的ModelBox 端云协同AI开发套件（Windows）上手指南。

1）下载模板

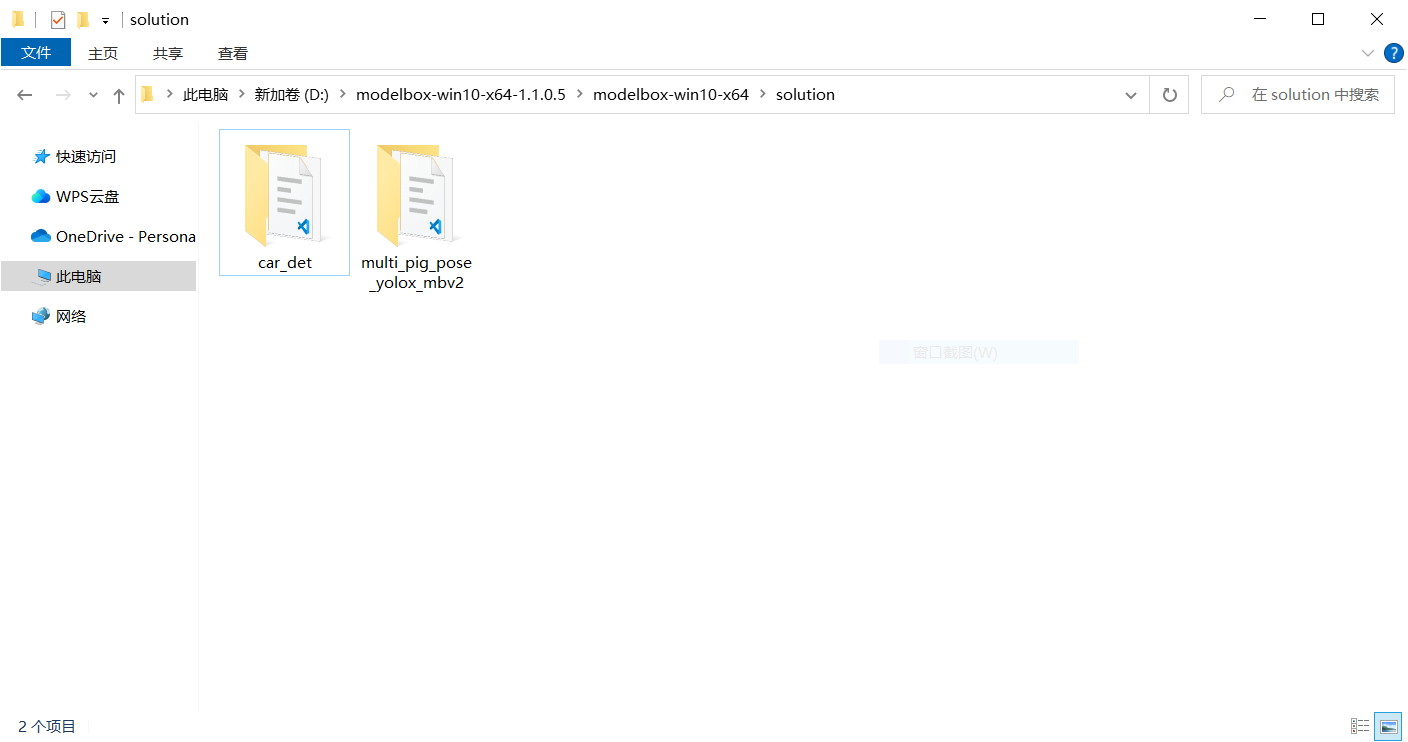

本案例所需模板资源（代码、模型、测试数据等）均可从multi_pig_pose_yolox_mbv2下载，下载模板到ModelBox核心库的solution目录下：

2）新建项目

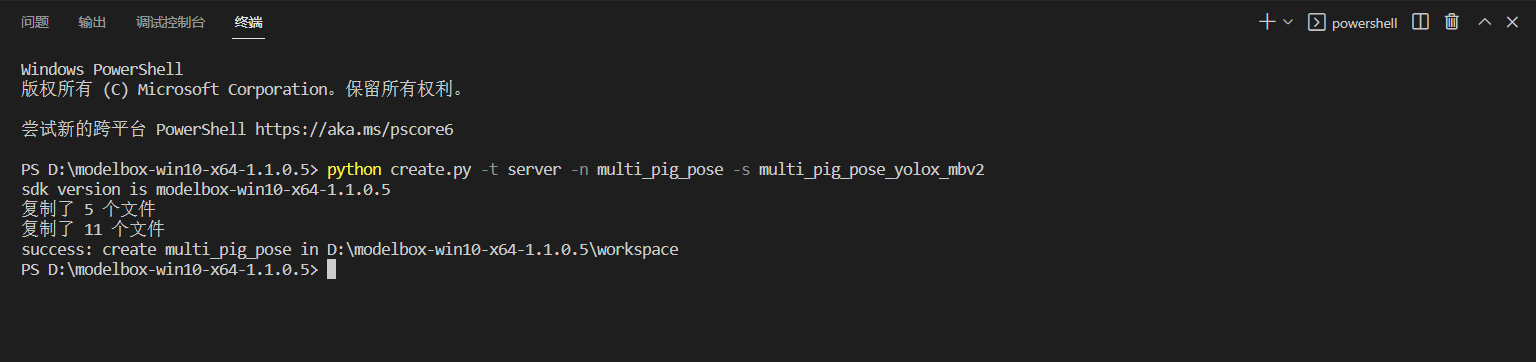

在ModelBox sdk目录下使用create.py创建multi_pig_pose工程，末尾-s参数，表示将使用后面参数值代表的模板创建工程，而不是创建空的工程。

3）查看流程图

ModelBox提供了可视化图编排工具：Editor，可以使用python ./create.py -t editor开启图编排服务：

图中，可以看到条件功能单元yolox_post的两个输出分别对接到不同的功能单元，在未检测到猪只时，no_pig分支直接对接到video_out进行视频编码；检测到猪只时，has_pig对接到之后的展开/收拢功能单元做全部猪的体态识别。而展开功能单元expand_box与收拢功能单元collapse_pig_pose之间其他功能单元的使用方式，与正常流程并无不同。

multi_pig_pose需要根据检测结果选择不同的分支进行后续操作：如果没有检测到猪，直接输出原始图像；如果检测到猪，需要对图中检测到的每只猪都识别体态。使用展开功能单元expand_box，将图中的所有检测框展开为多个输出，传递到后面的功能单元分别做体态识别；最后又增加了收拢功能单元collapse_pig_pose，对同一张图的多只猪的体态数据进行合并输出，使得后面的画图功能单元能收集到同一张图片的完整数据。

另外，可以看到预处理功能单元resize、normalize等分别使用了两次（两次的属性不同），每种功能单元在图中也相应的定义了两个实例，使用不同的节点名称进行区分。

4）查看输入输出配置

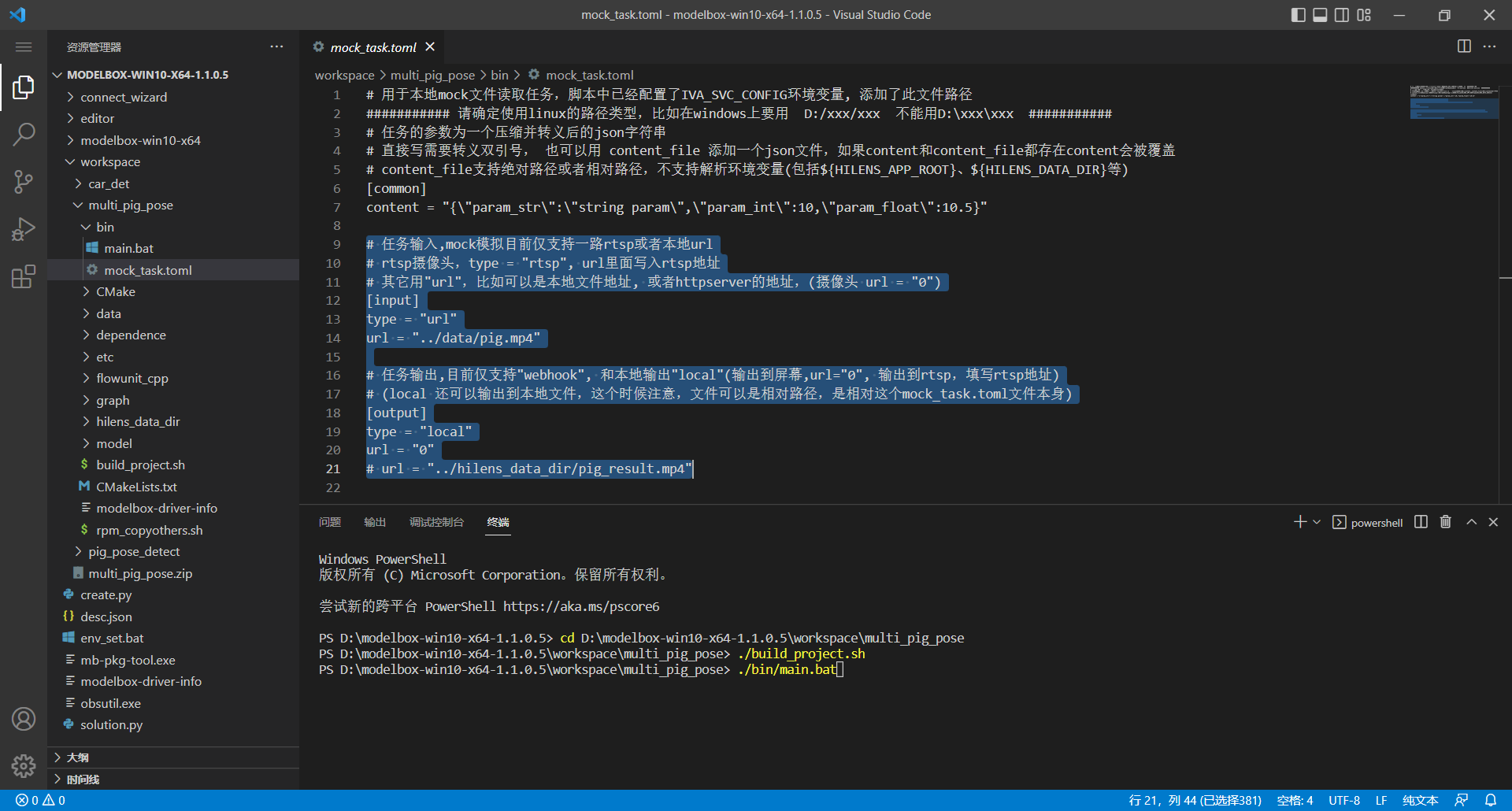

查看任务配置文件bin/mock_task.toml，可以看到其中的任务输入和任务输出配置为如下内容：

即使用本地视频文件data/pig.mp4作为输入，解码、预处理、猪只检测、后处理、猪只体态识别后，输出画面显示到名为modelbox_show的本地屏幕窗口中。

5）用启动脚本执行应用

然后执行bin/main.bat运行应用：将会自动弹出实时的猪只体态识别的画面！

6）性能评估

在技能流程图中开启性能统计配置项：

[profile]
profile=true
trace=true

之后双击bin/main.bat或在powershell中运行技能：

./bin/main.bat

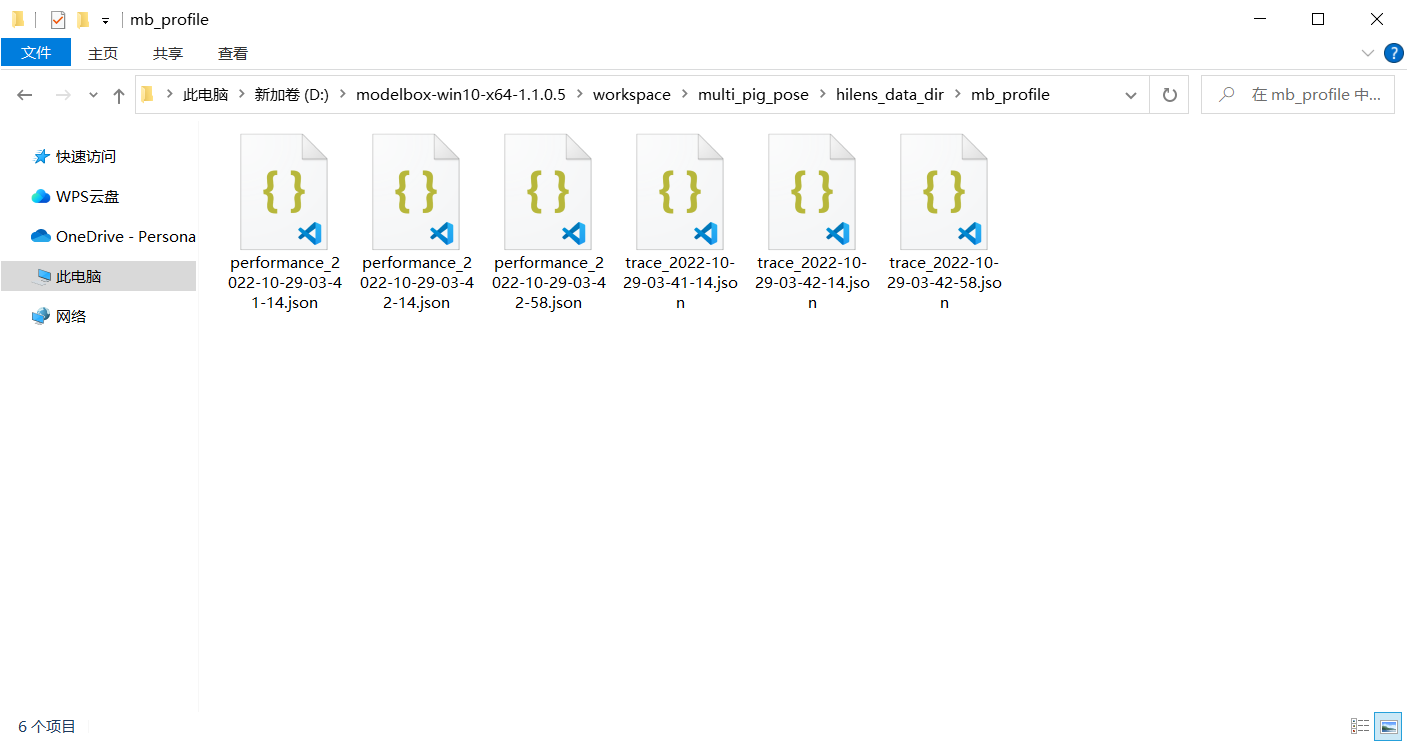

运行完成后生成的视频与性能统计文件都在hilens_data_dir文件夹下：

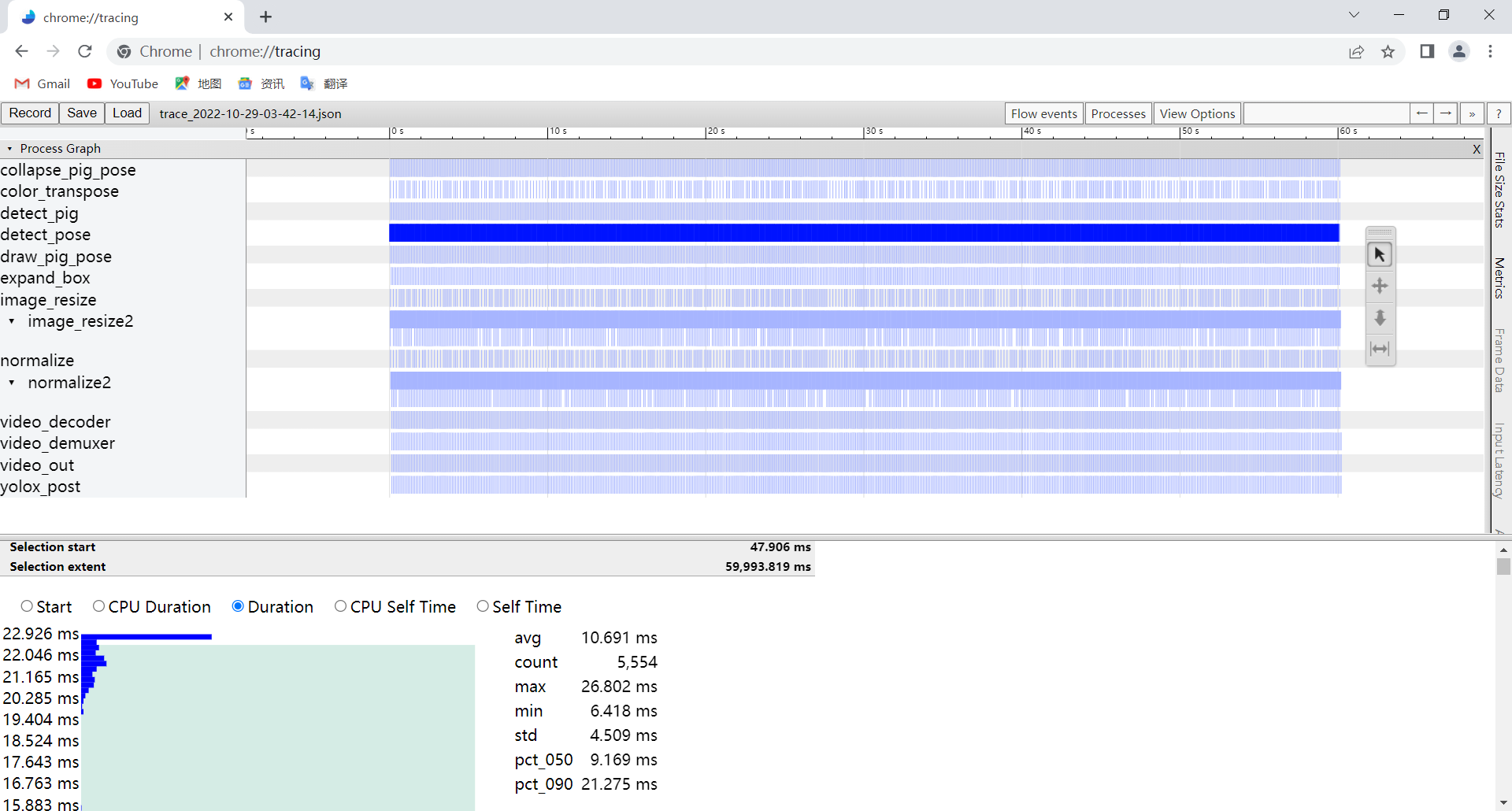

我们可以在Chrome浏览器chrome://tracing/中加载性能统计文件查看：

逐项查看后发现耗时最久的是体态识别功能单元，平均耗时10.69ms，因为ModelBox是静态图并行推理，fps取决于耗时最久的功能单元，理论计算$fps=1000/10.69\approx 94$，ModelBox真的很快，nice！

4. 小结

在本案例中我们使用ModelBox的展开/合并功能单元进行猪只体态识别应用的开发，有一类常见的视频AI应用是检测+分类，或者检测+识别，需要对检测到的所有对象分别处理，如人脸识别、车牌识别等，此时可以使用ModelBox中的展开/合并功能单元，它能保证大部分模块的处理逻辑与正常数据流相同，又能对展开的子数据流进行高效的并发处理，提高运行速度。最后打包部署，就完成了一个AI应用的开发，从模型的训练到转换再到开发到部署的全部流程。有关ModelBox的课程可以报名ModelBox入门实战营和小编一起学习进步！
