基于昇腾310的智能打卡系统（课程大作业）

本次实验通过昇腾310实验板，结合摄像头、按键与OLED屏幕，制作一款基于Yolov3的智能打卡系统。摄像头先进行拍摄与采集数据，将拍到的数据送入Yolov3模型中进行人像识别，当且仅当识别到一个人像时，才视为识别成功。接着用户开始输入密码，即按照一定的次序按下板子上的按键，假若密码错误，则在OLED屏幕上显示错误，输入正确后，则在OLED屏幕上显示当前室内的温度和湿度，并记录当前用户的打卡名次，也显示出来。在摄像头识别出人像后，还会将人像从原始图片中截取出来并保存。受到不同用户权限与环境变量不同的影响，分别在HwHiAiUser用户与root用户下同时进行不同的程序，在两个程序之间通过信号量机制进行交替的阻塞与运行。

• 实验设计思路：

  说明整个实验的设计思路、所采用的模块、芯片及其各模块或芯片的功能划分等。

  所采用的模块：

  使用了摄像头模块、按键模块、Sht20温湿度传感器模块、OLED屏幕模块。

  设计思路：

  根据所选择的模块，将设计思路分为了一下5个部分：基于Yolov3的人像检测、按键密码的设计、OLED屏幕、Sht20与IIC通信、进程间信号量机制，详细说明如下。

  • 基于Yolov3的人像检测：

  在代码中，首先需要将caffe框架的模型和权重文件转化为昇腾平台下适配的om模型，其次输入指令开启Web服务器；利用opencv打开板子所连接的摄像头，并获取摄像头的每一帧图像数据，将图像送入模型进行识别。在object_detect.cpp文件中接着进行修改，由于考勤打卡系统一个时间内只能接受一个用户的考勤打卡请求，因此在摄像头进行人像识别的时候，当且仅当画面中识别到1个人的情况下，才视为识别成功。为了便于人工的查看，系统还会获取Yolov3识别框的信息，根据该信息从原始图像中将人像截取出来，并保存。人像数量的判断与人像截取代码如图3.1所示。

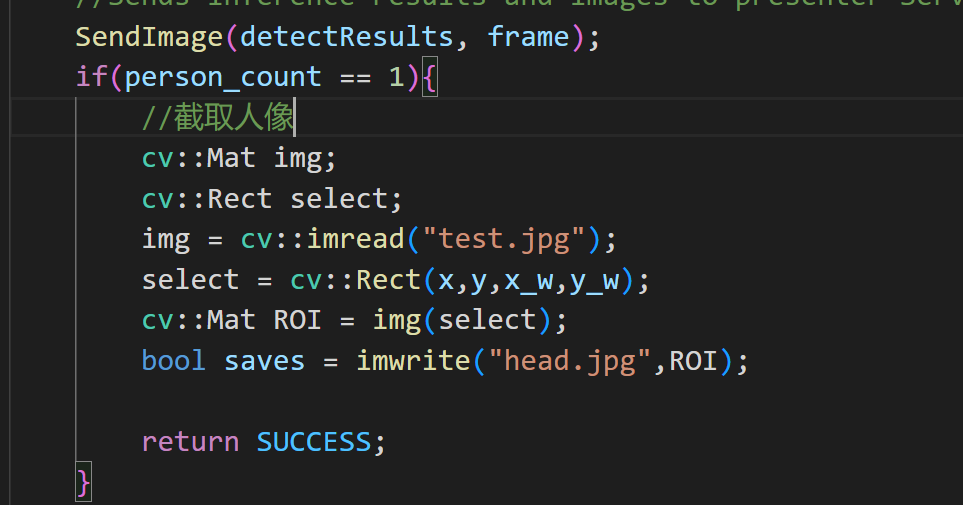

  图3.1 截取人像代码



  • 按键密码的设计：

  在代码上，需要修改task.c文件，重写按键的绑定函数与回调函数。由代码可知，按钮总共有7种触发方式，分别是PRESS_DOWN（按下触发），PRESS_UP（弹起触发事件），PRESS_REPEAT（按两下触发事件），SINGLE_CLICK（单击按键事件），DOUBLE_CLICK（双击按键事件），LONG_PRESS_START（达到长按时间阈值时触发一次），LONG_PRESS_HOLD（长按期间一直触发），这里选择PRESS_UP为检测的状态，同时将CallBackS2_PRESS_UP作为回调函数，即检测到按下抬起这一状态后，就调用这个函数。绑定按键函数如图3.2所示。在这个函数中，通过创建线程的方式进行运行，密码判断结束后即停止这个线程。按键2代表“2”，按键3代表“3”，密码长度为6位，按下6次按键后即对密码进行判断，假若密码错误，则要求用户重新输入，并在OLED上显示“Wrong Password”，直至用户输入正确的密码为止。

  注意，密码输入正确后，会退出判断密码的函数，此时需要注意将先前绑定的按键进行释放，否则会导致下次运行到这个代码时，按下一个按键会响应两次回调函数。

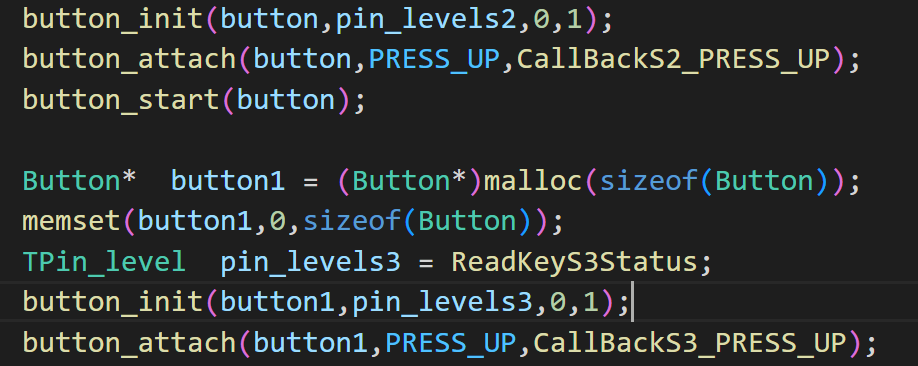

  图3.2 按键绑定函数



  • OLED屏幕：

  OLED屏幕采用IIC的通信形式实现通信，首先需要初始化OLED屏幕，并设置OLED屏幕的显示方式（正色显示、反色显示）。使用ShowString函数进行显示，在该函数中需要指定显示字符的x与y坐标信息，以及需要显示的字符信息。由于Sht20获取的温湿度信息为int类型，因此需要进行转化，利用sprinf函数将int类型的变量转化为char类型。

  • Sht20与IIC通信：

  使用Sht20温湿度传感器，首先需要对该模块进行初始化，由于要跟OLED屏幕结合使用，因此需要将两者融合在一个函数之中。

  该模块需要用到Sht20_Test()与Oled_Test()函数，并对其进行合并。由Oled_Test()函数可知，我们所需要修改的就是，ShowString中的字符串，只需需要使用Sht20_Test()中的Sht20GetData(buff)，将温湿度存在buff数组，转换成char类型即可。

   但在代码编写过程中，反复遇到段错误报错，这里总结一下报错原因，最后编的代码如图3所示。首先，不仅需要对Sht20进行初始化，还需要对Oled进行初始化，并且初始化函数定义在方法的最前面；其次，由于Sht20获得的buff数组属于float类型，小数点后面的长度过长，难以用char类型数据进行很好的长度约束，因此这里先将float类型的buff数组转化成int类型；接着，用sprintf函数，将int类型的数组转化为char类型，最后利用showstring函数将其显示出来。部分代码如图3.3所示。

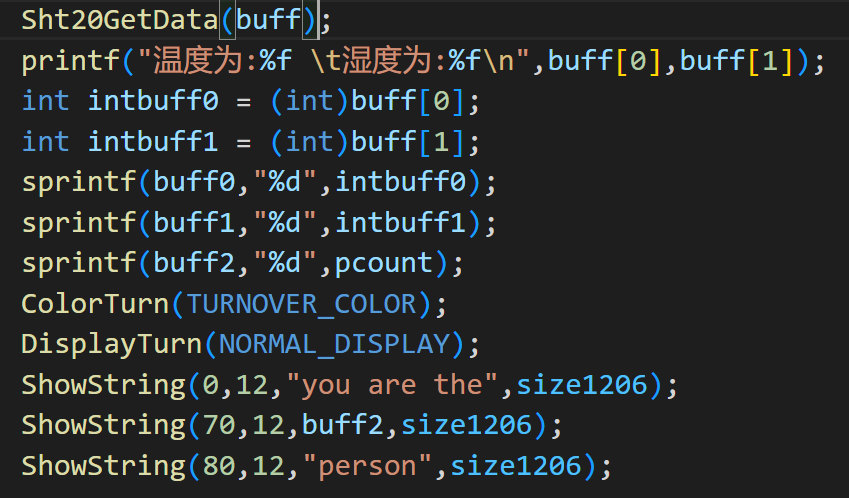

  图3.3 Sht20部分代码

  5、进程间信号量机制：

  由于摄像头模块需要调用摄像头与Yolov3模型，而且受到不同用户具有不同的环境变量的因素，因此摄像头模块必须在HwHiAiUser用户下进行运行，而其他模块（如按键模块与Oled模块）需要调用到底层的模块，因此需要执行su root切换到root用户下，因此想要一次性执行两个代码，就需要开启两个终端，一个在HwHiAiUser用户下用于执行摄像头模块，一个在root用户下用于执行按键等其他模块，但两个进程需要按照特定的顺序执行，如何让两个代码之间进行通信就成了需要解决的问题。这里采用了信号量机制，利用一个tmp文件，作为两个程序之间的通信区域。当摄像头识别到一个人像后，就往tmp文件中写入“1”，并阻塞自己，让自己一直处于读取文件内容的状态。其次密码按键模块首先会将自己阻塞，同样令自己处于一直读取文件内容的状态，当从文件中读取了“1”，则立刻进入运行状态，直至用户完成了所有的操作后，再在tmp文件中写入“0”。此时，读到了摄像头模块读到了“0”，则重新开始运行。按照此顺序一直循环运行。部分代码如图3.4所示。



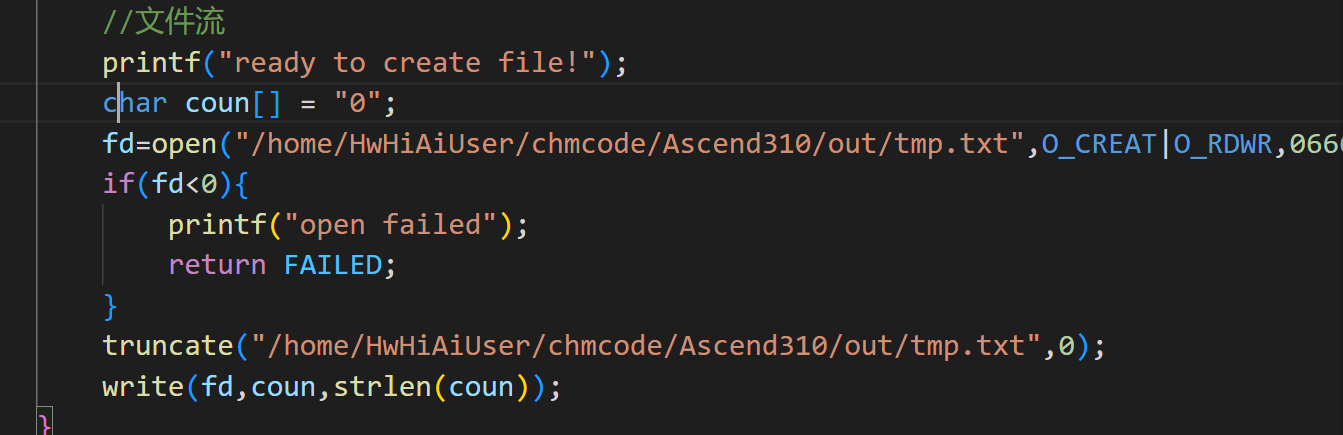

  图3.4 信号量部分代码

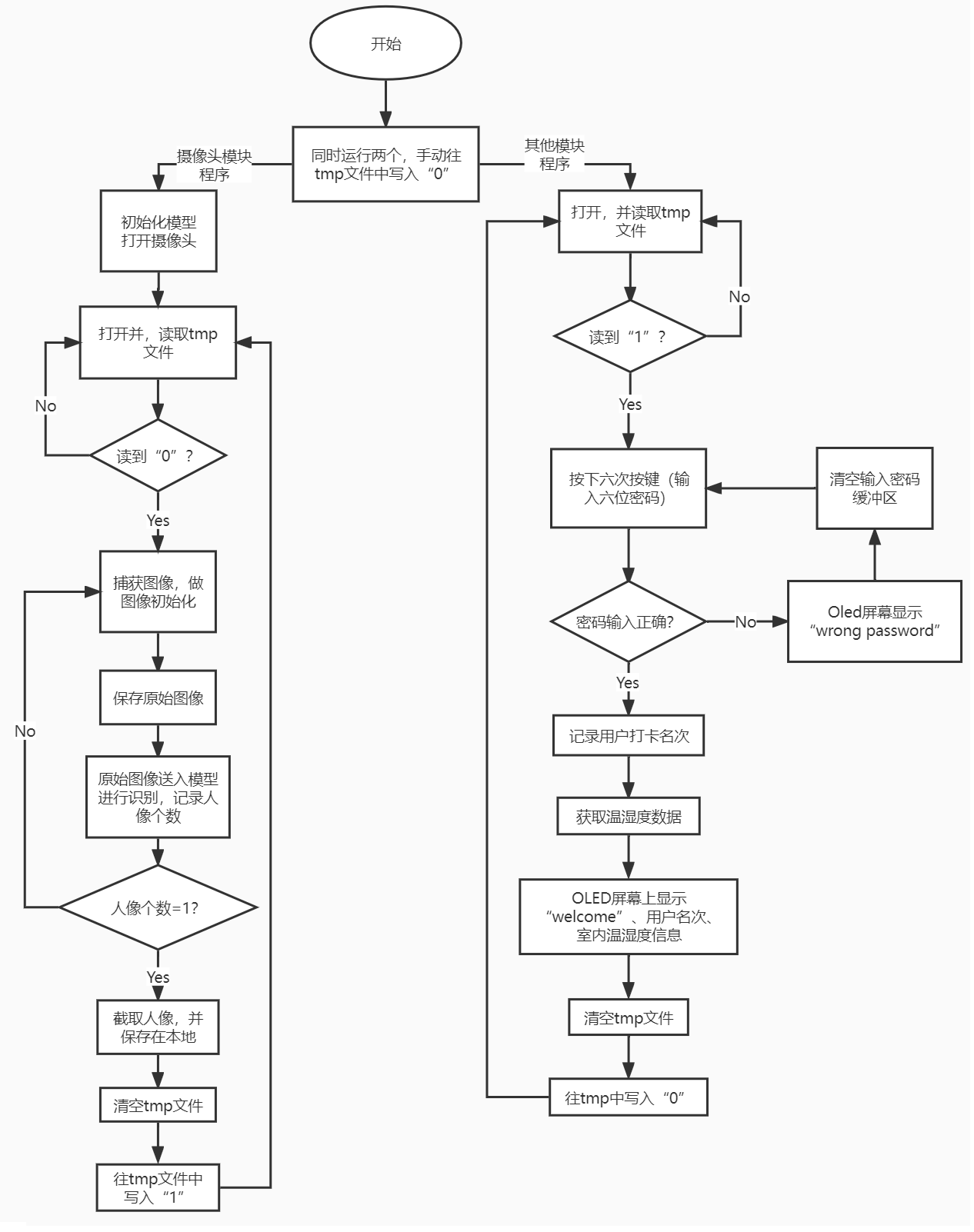

• 实验流程图：

•

  执行结果：

        首先往tmp文件，手动清空并写入“0”，再在终端运行代码，如图4.1所示，右边为摄像头模块代码，左边为其他模块代码。从tmp文件中读取到“0”后，摄像头开始工作，捕获图像数据，并传入Yolov3模型进行识别，识别结果在网站上可以观察到，当识别到两个及两个以上的人像数据时，则人像识别失败，重新捕获图像并重新识别，如图4.2所示。当且仅当识别到一个人像的时候，则识别成功，如图4.3所示。摄像头模块程序清空tmp文件，并往tmp文件中写入“1”，由于没有读到“0”，因此摄像头模块程序阻塞。

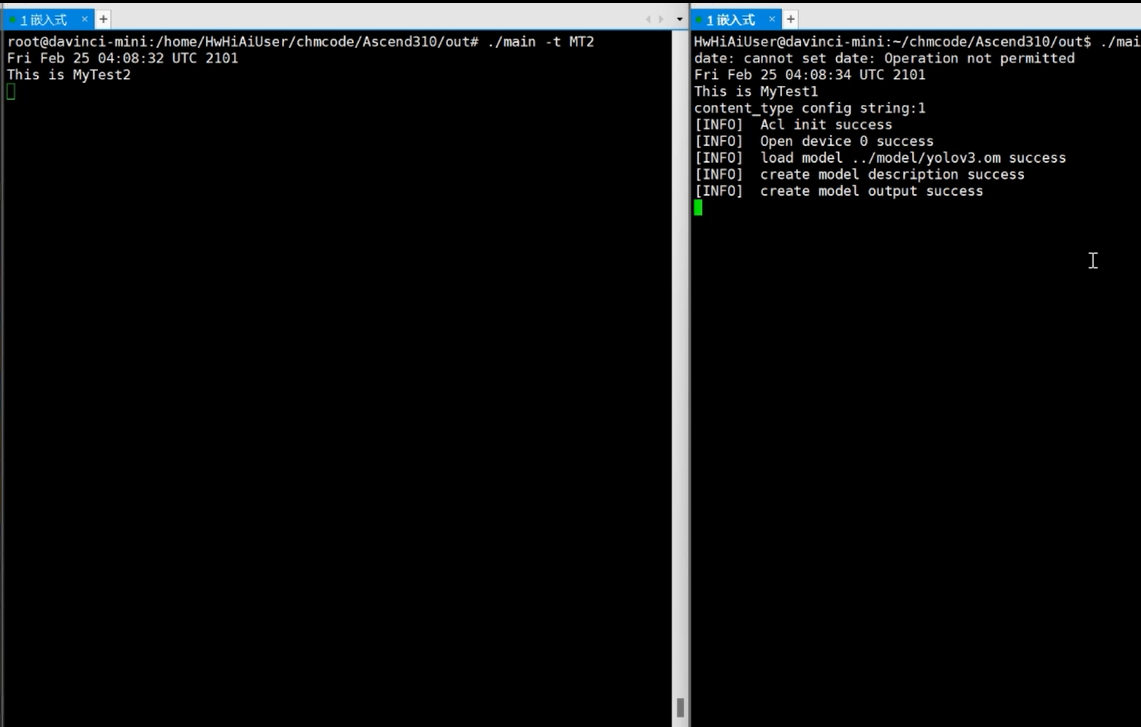

图4.1 开始运行代码

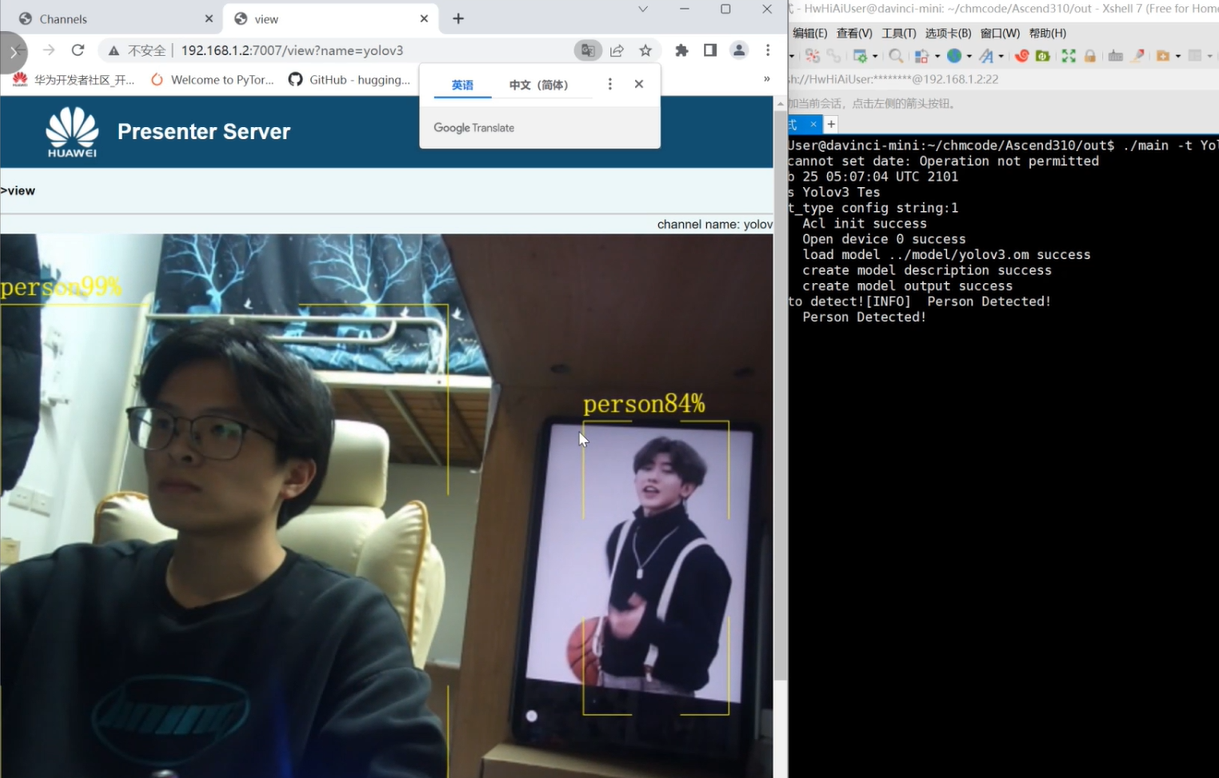

图4.2 识别到两个人像

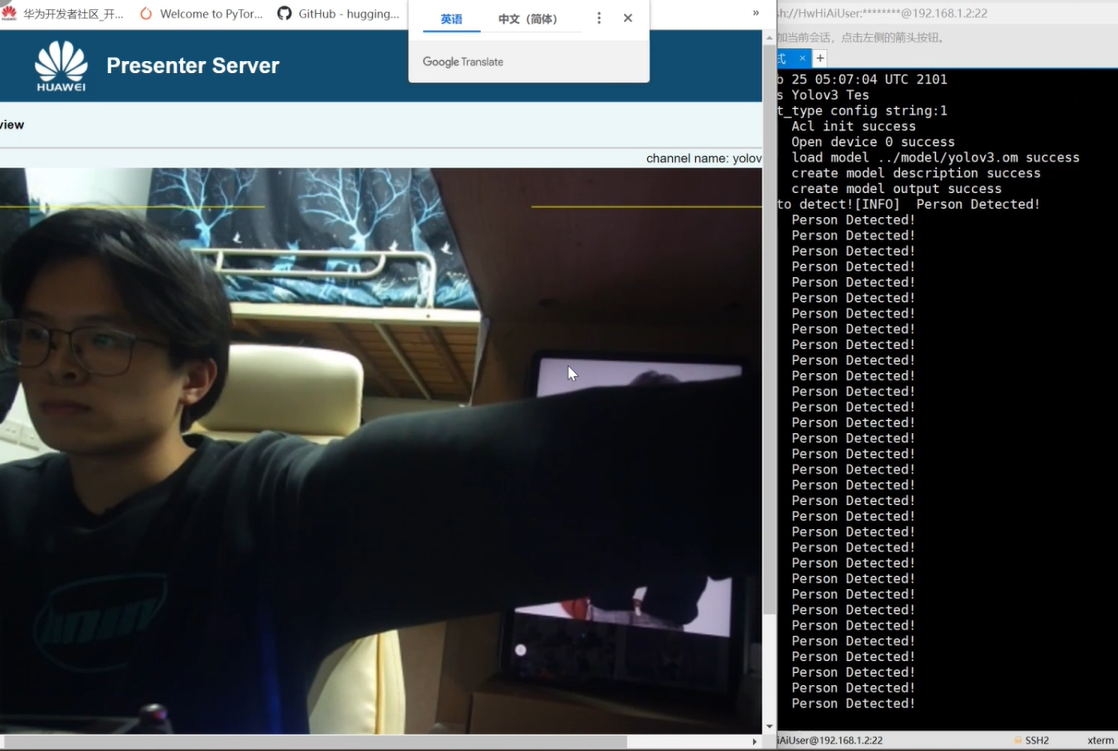

图4.3 识别到一个人像

        其他模块代码同样需要打开并读取tmp文件，由于需要读到“1”，因此一开始该模块代码会阻塞，当代码摄像头模块程序写入了“1”后，即可解除阻塞状态，进行密码的输入。这里按照一定的顺序按下按键，如图4.4所示，输入了错误的密码，则在OLED上显示错误信息，如图4.5所示。输入正确的密码后，显示当前用户的打卡名次，利用IIC操作获取温湿度信息，同样在OLED上显示出来。完成后，清空tmp文件，在tmp文件中写入“0”，使得当前模块程序进入阻塞状态。而摄像头读到了“0”，因此重新工作，重复上述运行的过程。

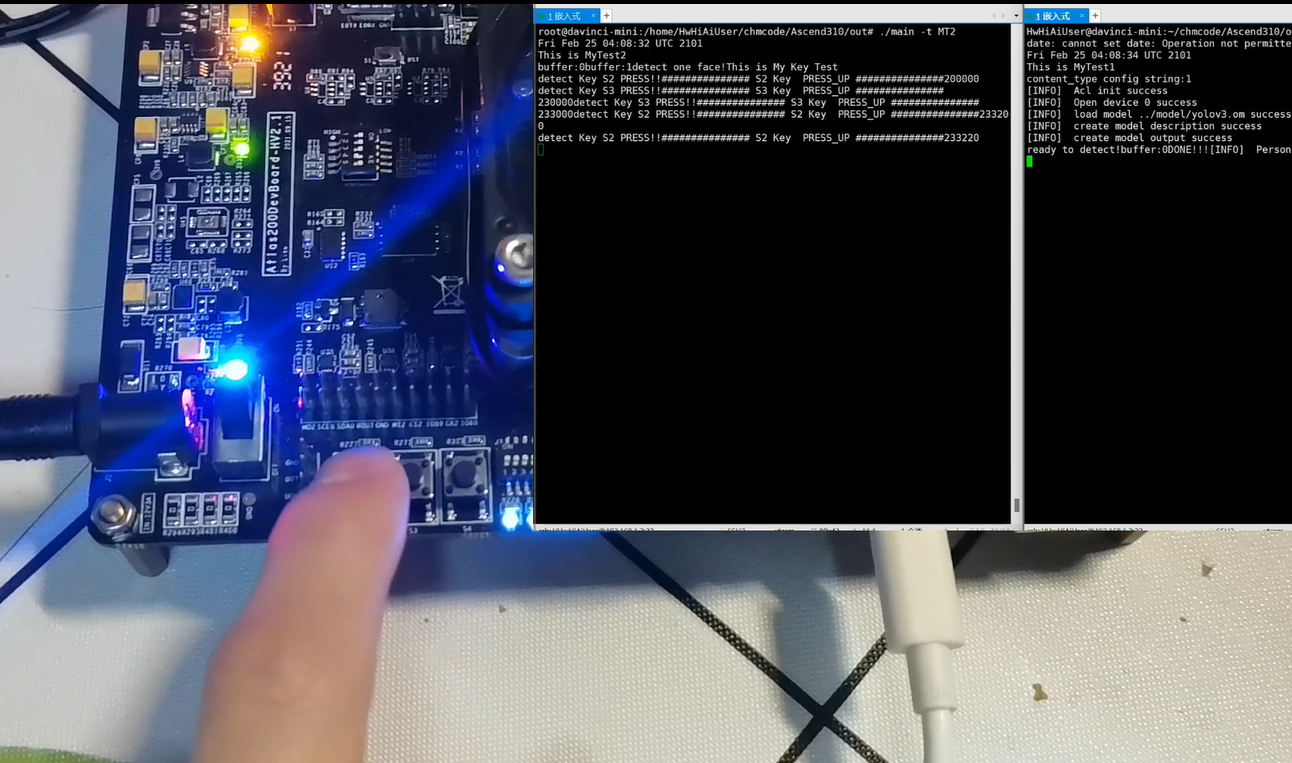

图4.4 输入错误密码

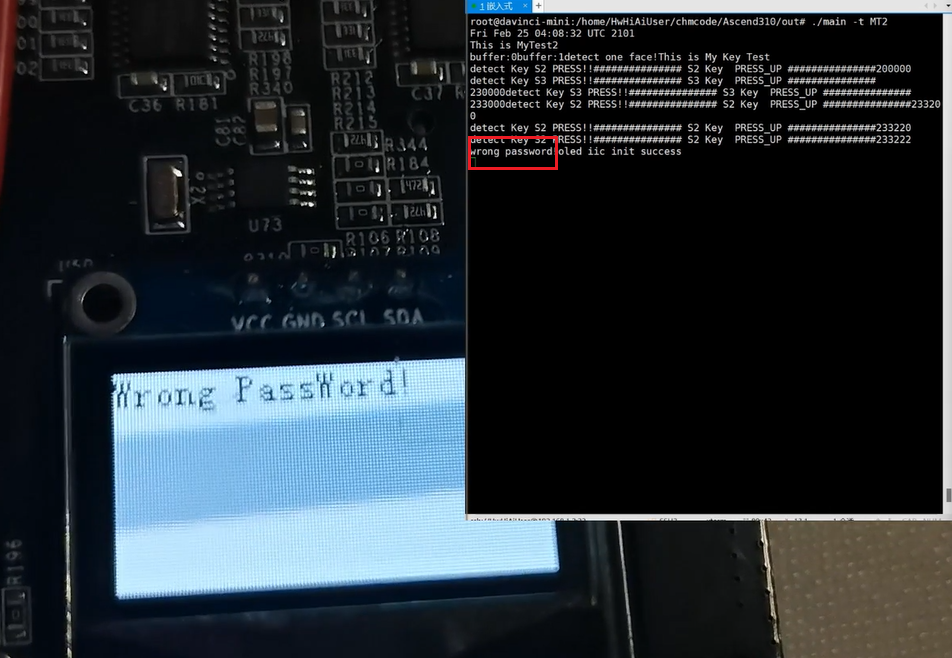

图4.5 OLED显示错误信息

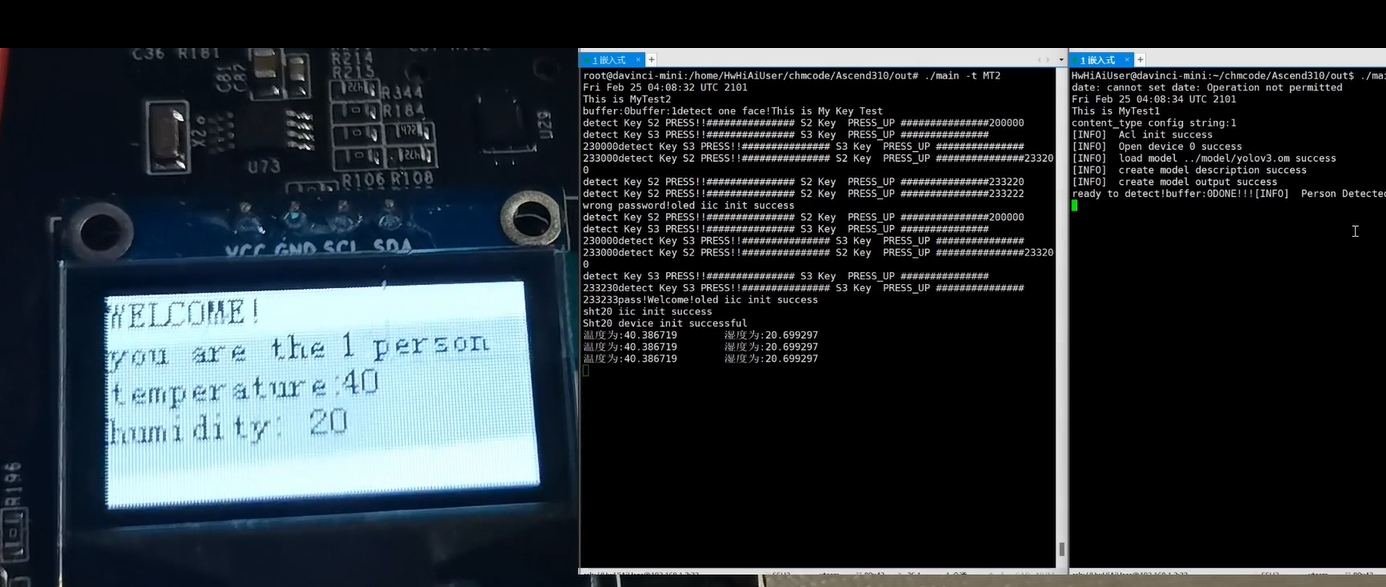

图4.6 OLED显示正确的信息

• 总结与展望

       本次实验进行了关于智能打卡系统的设计， 结合摄像头、OLED屏幕、按键、Sht20等等模块，通过IIC通信与终端之间的信号量机制实现了用户的考勤打卡。当然在本次实验中，也有一些不足，受限于模型与语言，因此这里只用了Yolov3进行单纯的人像识别，不能对特定的人脸进行识别。因此希望可以能够在优化的时候加入人脸识别，提高系统的安全性。此外，本来在系统设想中，还希望加入蓝牙模块，以及利用WiFi进行联网，获取当地的天气信息，但也受限于ESP32模块没有烧录成功，以及疫情原因无法去实验室重新烧录，因此最终也没有实现。

本次实验，我接触到了昇腾310板子，改板搭载了两个达芬奇Ai Core，采用华为自研的高效灵活CISC指令集和自研达芬奇架构。与其他课程不同，经过了本次课程，我接触了位于时代前沿的科技，并进行了简单的应用，通过编写代码，进行Yolov3模型的推理，我也充分利用到了昇腾310上的Ai Core，让我对华为昇腾310有了深刻的印象。在实验中，我使用到了摄像头、按键、OLED、Yolov3模型等等部分，不仅仅让我对嵌入式这一门学科方向有了亲身的体会与清晰的定位，在计算机的底层解决问题，实现部件与部件之间的通信，加深了我对计算机底层运行与通信的理解，也让我对嵌入式产生了浓厚的兴趣。在以后的学习道路上，我希望能够继续接触到嵌入式的相关内容，希望能够将人工智能算法应用到嵌入式设备上，实现一系列的功能。
