写在前面

作为一名华为设备接入服务（IoT Device Access）的初学者，最直接的学习形式是从官网提供的体验手册开始。

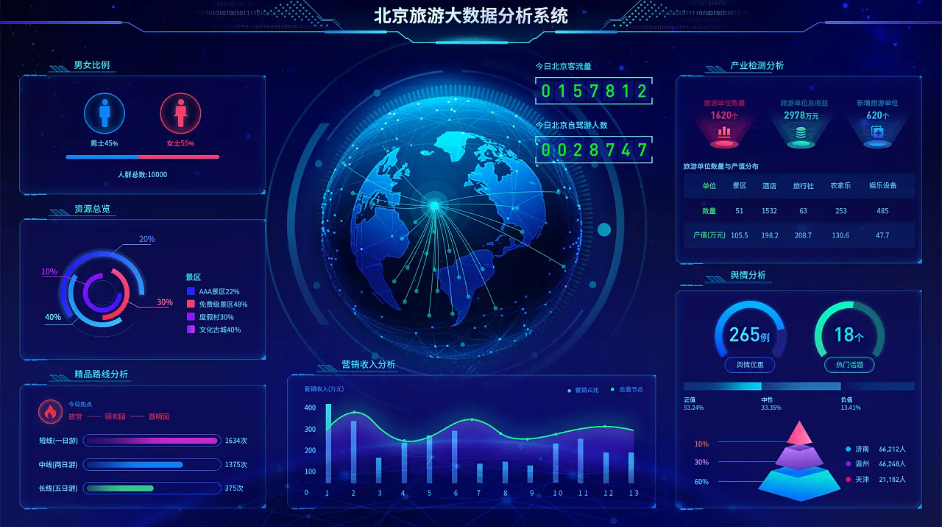

这一次咱就沉浸式体验一下零代码搭建物联网监控大屏。

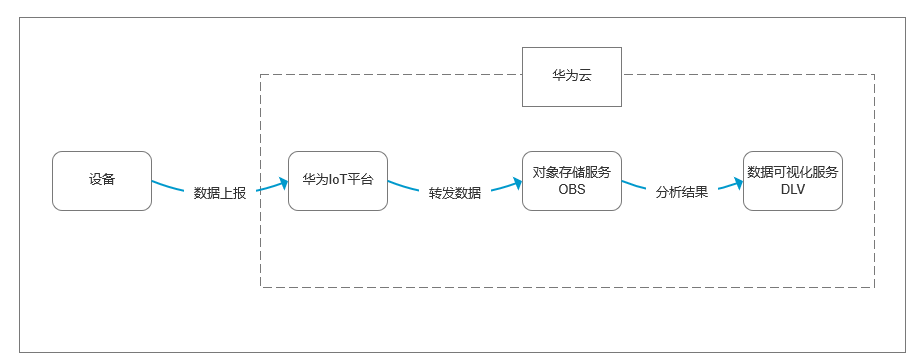

华为云 IoT 对于大屏实现的逻辑如下：

设备上报数据到华为云服务器，数据存储到 OBS 中，然后通过可视化服务 DLV 读取数据并进行呈现。

实践中，我们将对官方手册进行深度修改体验。

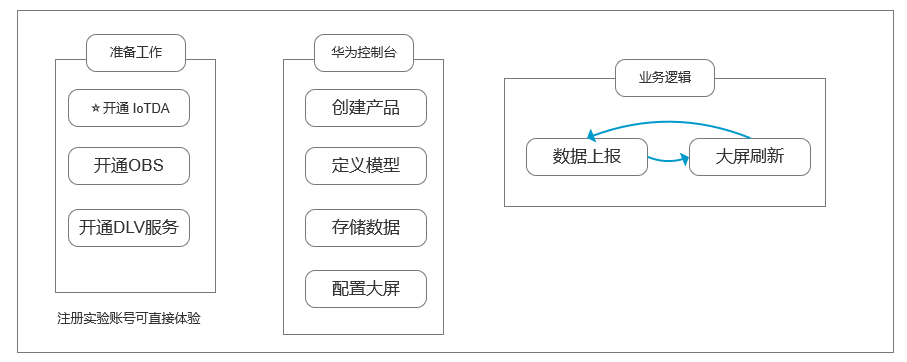

本次学习的流程参考下图即可。

创建产品和设备

在 设备接入服务 页面，创建一个新产品。

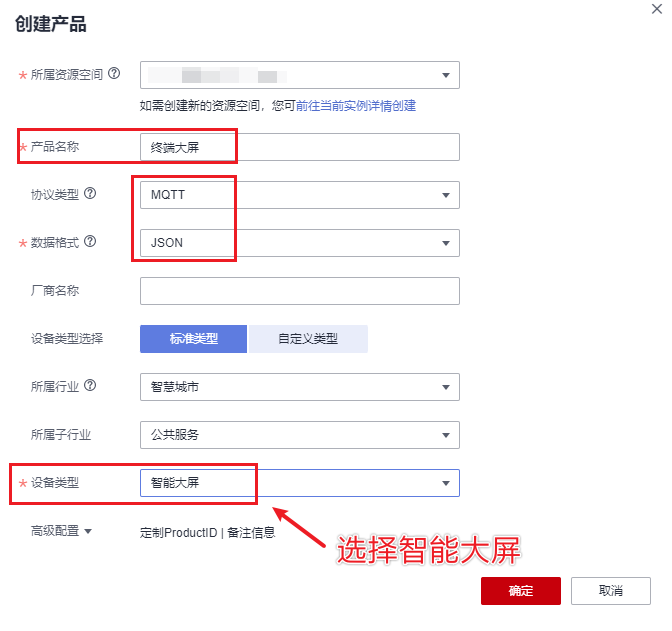

产品名称，协议类型，数据格式，设备类型参考下图选择即可。

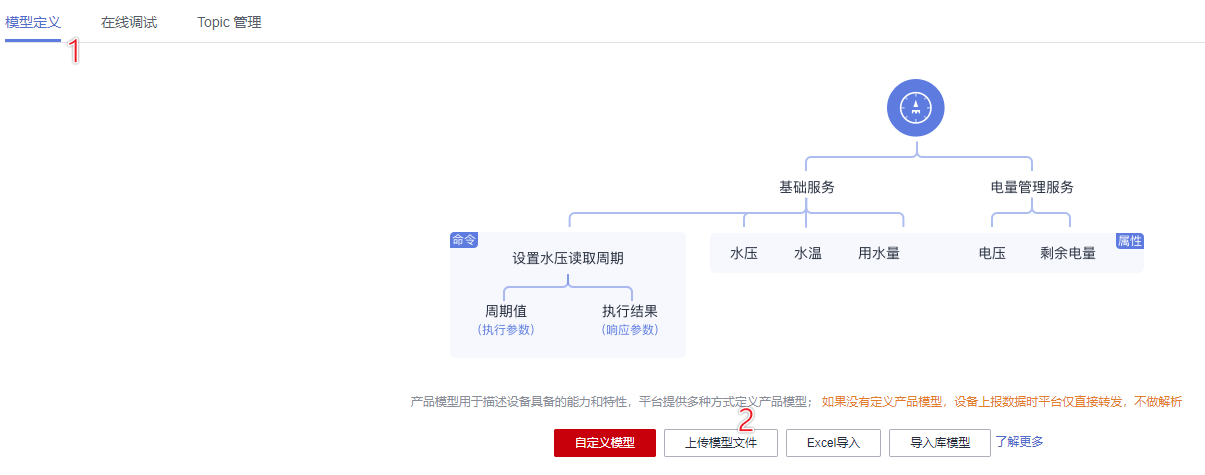

下一步就是导入模型操作，找到下图所示内容，模型文件可以点击该链接下载：模型文件。

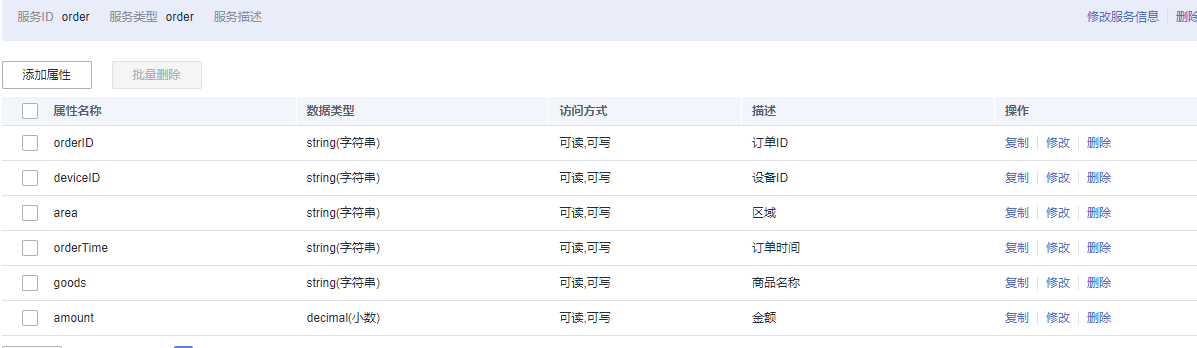

下载的模型文件其中包含如下内容。

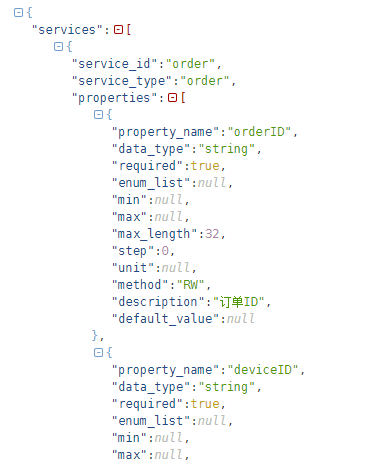

打开其中的 JSON 文件，可以查看其内容，如果不使用导入，可以手动进行属性新增。

下面进入注册设备页面

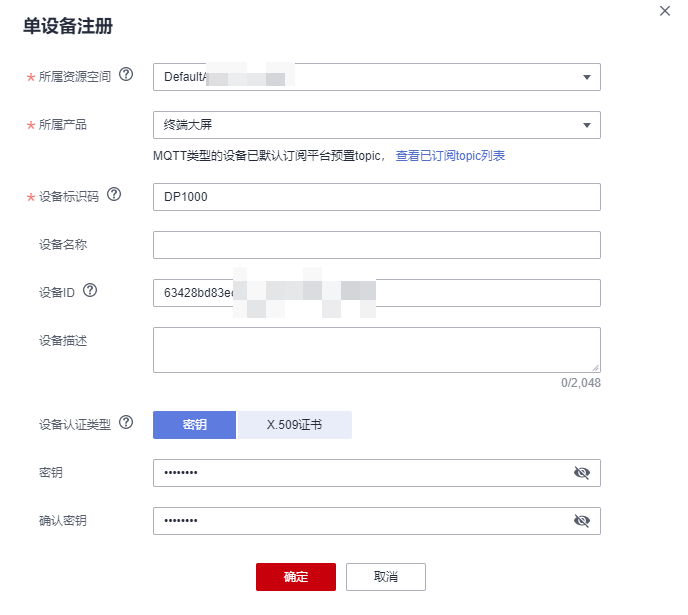

点击左侧菜单中的设备卡片，选择右上角注册按钮，其中设备标识码和密钥手动填写，其余选择刚刚配置好的内容即可。

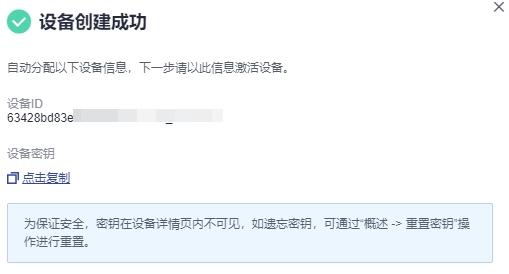

设备创建完毕之后，会生成 ID 和密钥，点击保存并关闭，会生成一个 txt 文件下载到电脑中。

数据转发规则配置

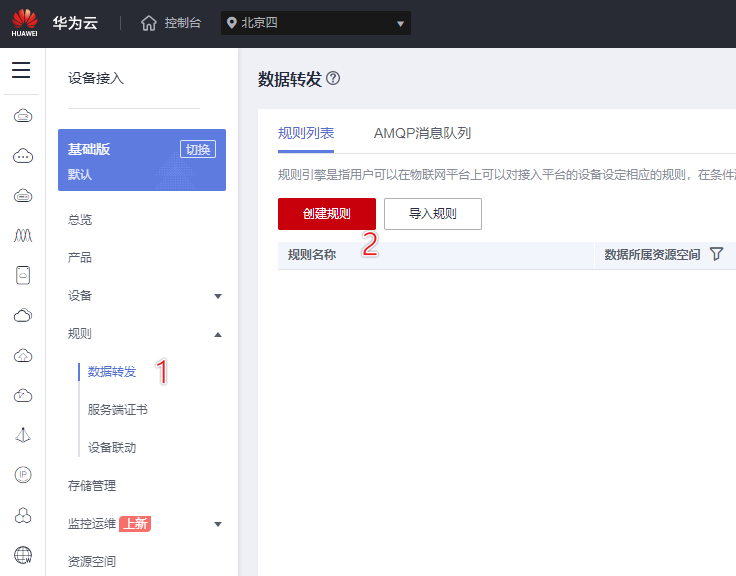

选择左侧导航栏的“规则>数据转发”，单击右上角的“创建规则”。

接下来按照下述内容进行配置：

• 规则名称：自定义，如 iotda-obs。
• 规则描述：自定义，如数据转发至 OBS 服务。
• 数据来源：选择“设备属性”。
• 触发事件：自动匹配“设备属性上报”。
• 资源空间：和上一步创建的产品所在的资源空间保持一致。

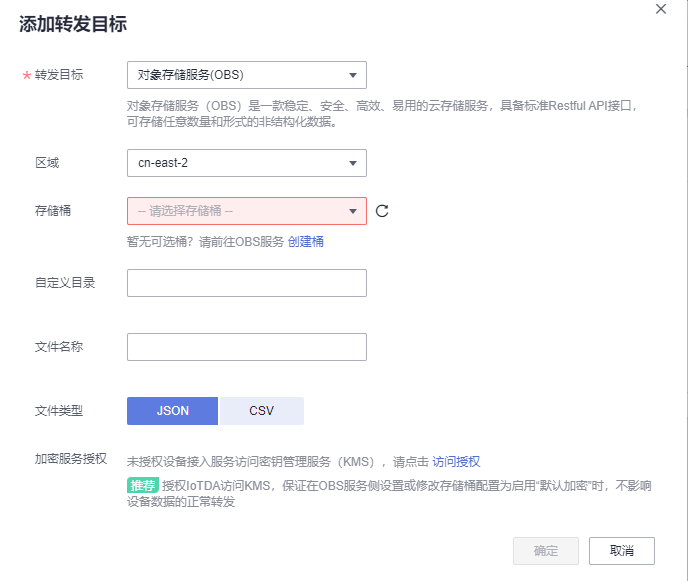

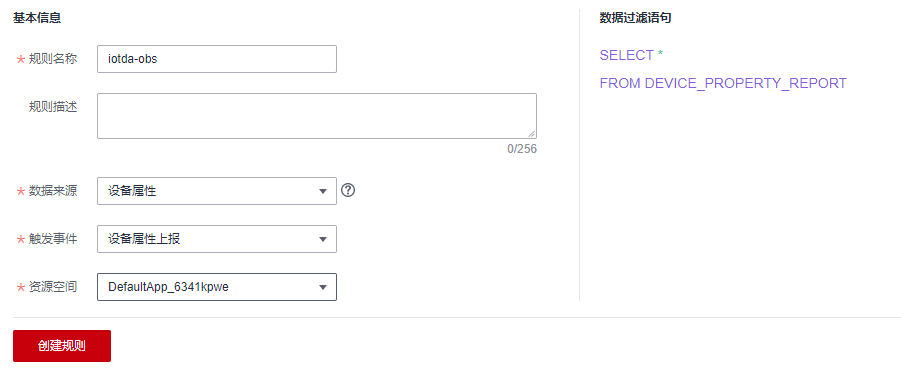

规则配置清单如下，接下来单击“设置转发目标”页签，单击“添加”，设置转发目标。

设置转发目标最重要的是配置桶，没有的话需要去 OBS 中配置。

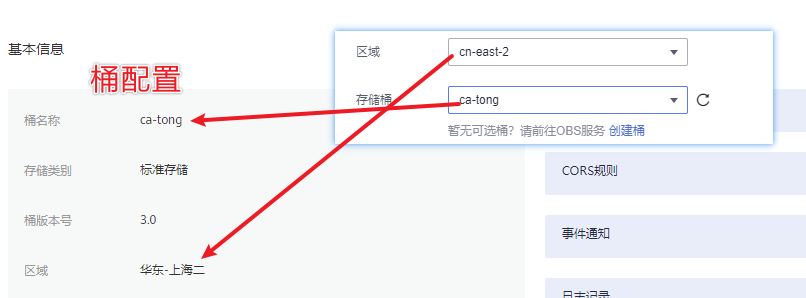

创建桶之后的配置如下：

转发字段设置如下：

• 被转发字段 notify_data.header.app_id ，存储字段：appId ；
• 被转发字段 notify_data.header.device_id ，存储字段：DeviceId ；
• 被转发字段 notify_data.body.services[0].properties.orderID ，存储字段：orderID ；
• 被转发字段 notify_data.body.services[0].properties.area ，存储字段：area ；
• 被转发字段 notify_data.body.services[0].properties.orderTime ，存储字段：orderTime ；
• 被转发字段 notify_data.body.services[0].properties.goods ，存储字段：goods ；
• 被转发字段 notify_data.body.services[0].properties.amount ，存储字段：amount ；

保存设置之后，可以测试一下数据是否能存储到 OBS 中。

测试数据如下所示：

{
  "resource" : "device.property",
  "event" : "report",
  "event_time" : "20220812T121212Z",
  "notify_data" : {
    "header" : {
      "device_id" : "d4922d8a-6c8e-4396-852c-164aefa6638f",
      "product_id" : "ABC123456789",
      "app_id" : "d4922d8a-6c8e-4396-852c-164aefa6638f"
    },
    "body" : {
      "services" : [ {
        "service_id" : "order",
        "properties" : {
          "orderID" : "0001"
        },
        "event_time" : "20220812T121212Z"
      } ]
    }
  }
}

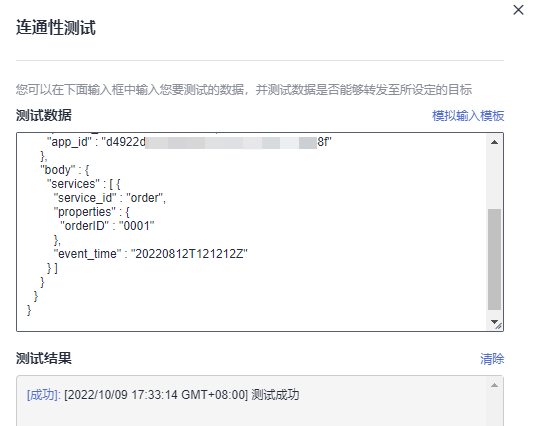

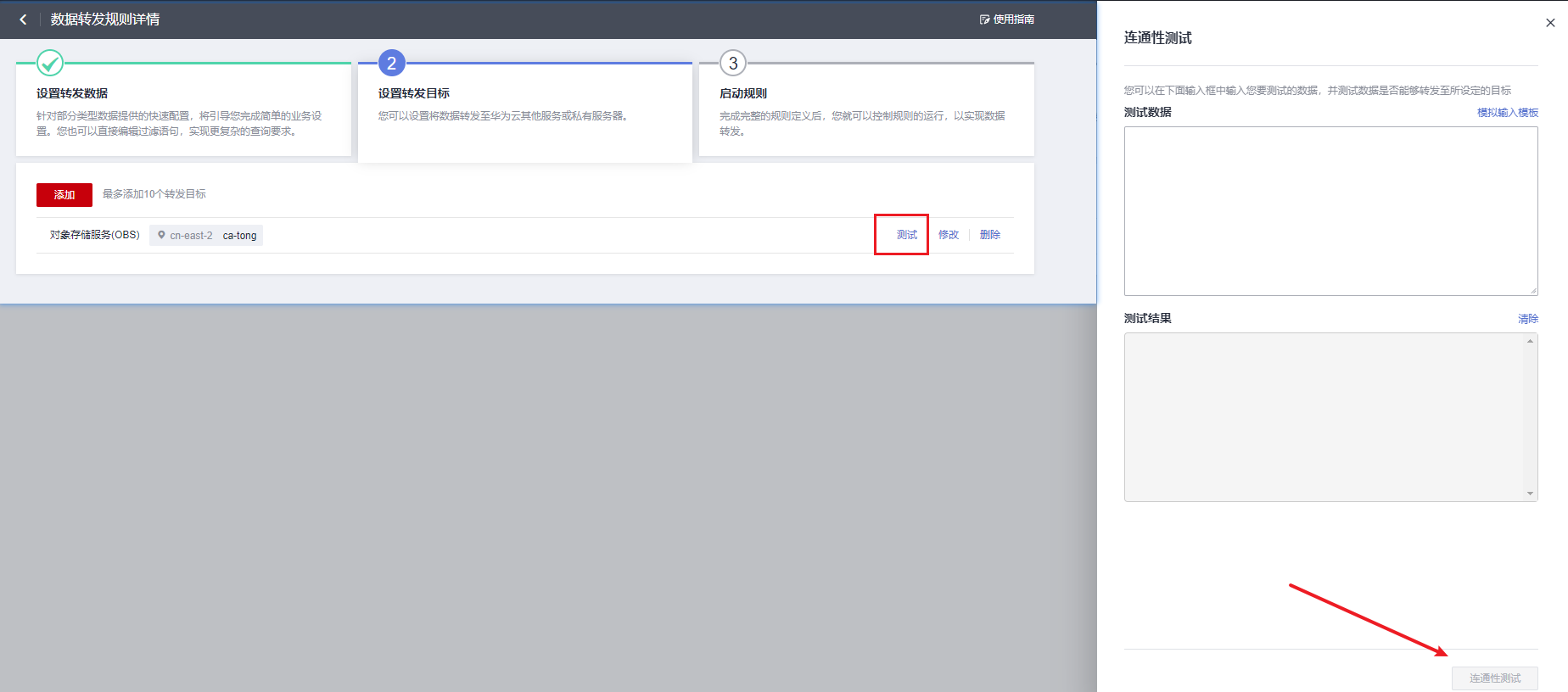

点击【连通性测试】，出现如下内容，就可以去 OBS 查询对应数据了。

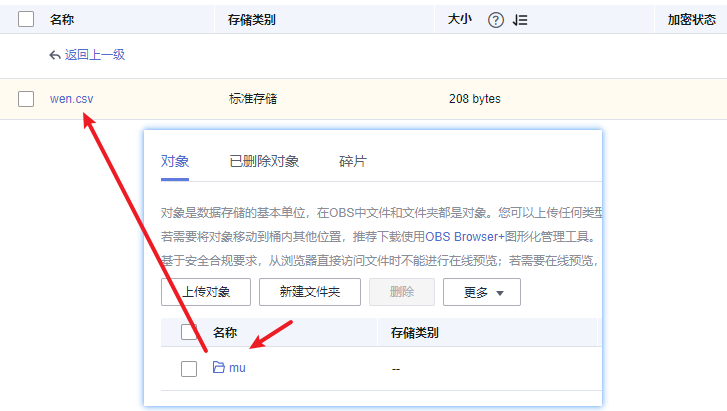

OBS 目录和文件

配置完毕，启动规则。

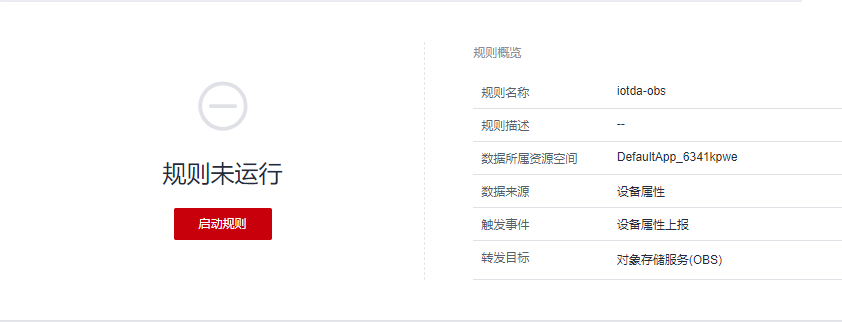

规则启动之后的页面效果

今天学习的内容可以先到这里，基础工作已经做好，下一篇博客我们实现数据可视化内容。
