y-wolfandy 发表于 2022/09/29 23:40:15 2022/09/29
【摘要】 华为云IoT边缘是一组软件产品,包含云服务、边缘运行时软件、边缘模块应用,将云端能力快速拓展至边缘,提供数据采集、低时延自治、云边协同、边缘计算等能力,广泛应用在园区、城市、工业等场景,作为数据源切入点,主要解决客户对设备上云、本地计算、数据预处理等问题。

1、边缘服务行业发展趋势


设备上云与产业数字化转型加速常态化、对时延和成本有刚需的下游应用场景走向成熟、5G MEC等新技术加持等因素驱动下,云边协同大势所趋,边缘云服务市场快速增长。IDC预测,至2025年有超过500亿设备联网,其中超过50%数据需要在边缘进行分析、处理与存在。

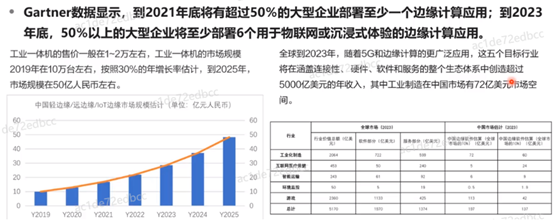

Gartner数据显示,到2021年底将有超过50%的大型企业部署至少一个边缘计算应用;到2023年底,50%以上的大型企业将至少部署6个用于物联网或沉浸式体验的边缘计算应用。

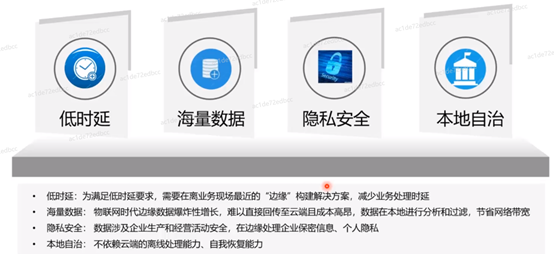

同时边缘服务发展也存在低时延、海量数据、隐私安全、本地自治要求。

2、IoT边缘服务介绍

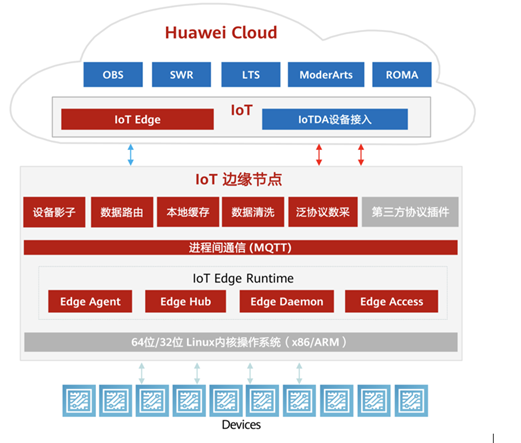

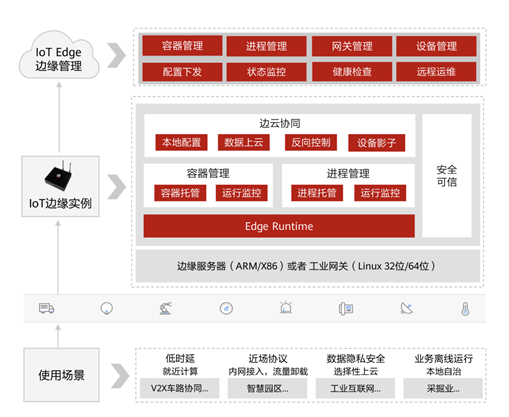

IoT边缘(IoT Edge),是边缘计算在物联网行业的应用。IoT Edge作为物联网边缘小脑,在靠近物或数据源头的边缘侧,融合网络、计算、存储、应用核心能力的开放平台,就近提供计算和智能服务,满足行业在实时业务、应用智能、安全与隐私保护等方面的基本需求。


3、产品优势


3.1、支持容器化或进程级的边云协同

边云协同:云服务下发配知道边缘网管,远程应用部署、状态监控、运维管理等,边缘网管上报数据到云服务,云/边支持双向高效通讯、低时延处理、高可靠同步配置实现协同;

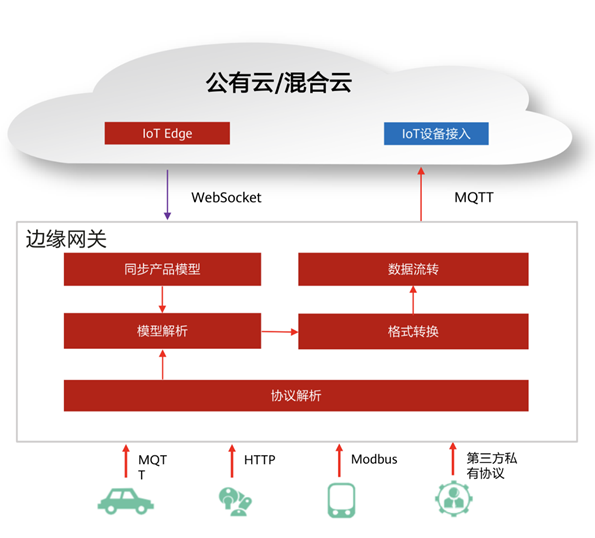

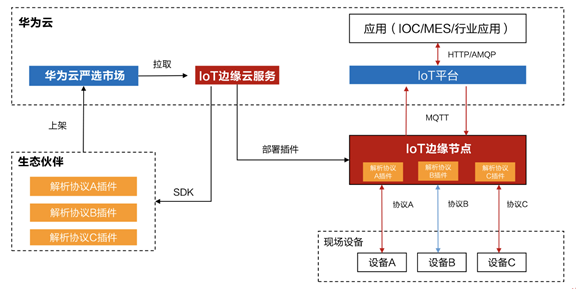

3.2、通过插件生态实现泛协议接入

生态伙伴基于 IoT 边缘服务提供的 SDK 开发协议插件,可以独立上架到华为云严选市场,客户购买后 IoT 边缘服务拉去插件部署到边缘节点,现场设备按协议接入边缘节点,解析后转换成标准数据上下行;

3.3、数据在边缘侧可实现灵活流转

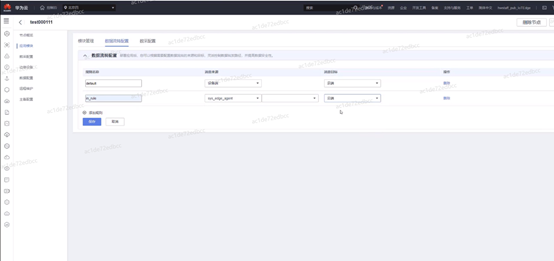

IoT Edge 云服务可配置边缘应用之间的数据流转规格,制定消息来源与目标。配置完成后,规则自动下发给边缘侧执行;

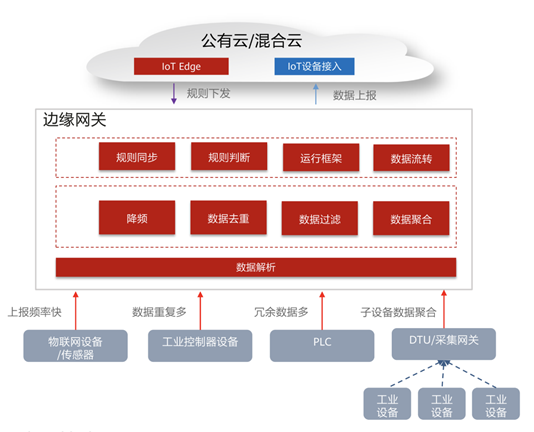

3.4、支持轻量级数据清晰和规则

  • 降频

loT Edge云服务控制台上配置数据清洗规则,同步给边缘侧执行,清洗后的数据上云。

  • 数据去重

为减轻云平台的性能压力,自定义数据上报周期,降低上报频率。

  • 数据过滤

支持按属性设置过滤条件,满足条件的数据,执行清洗动作。

  • 数据聚合

将原始数据属性合并,聚合成目标属性。

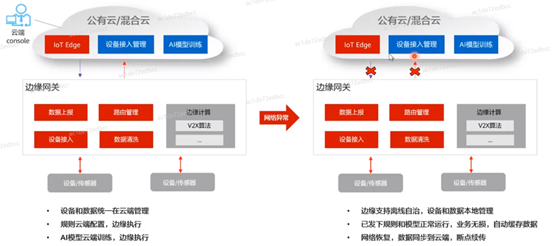

3.5、本地自治实现低时延的边缘计算

  • 设备和数据统一在云端管理
  • 规则云端配置,边缘执行
  • 边缘支持离线自治,设备和数据本地管理
  • 已发下规则和模型正常运行,业务无损,自动保存数据

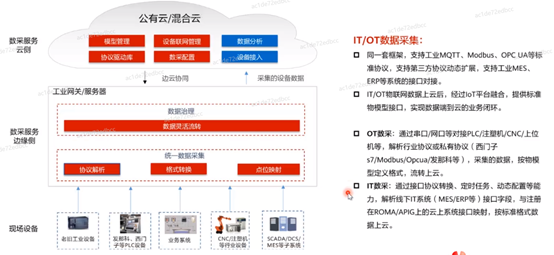

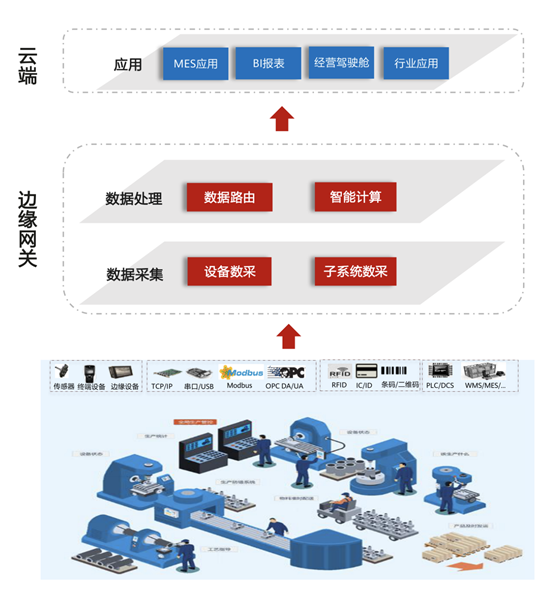

3.6、支持设备和子系统数采,整合IT/OT物联网数据

IT/OT数据采集:

  • 同一套框架,支持工业MQTTModbusOPC UA等标准协议,支持第三方协议动态扩展,支持工业MESERP等系统的接口对接;
  • IT/OT物联网数据上云后,经过loT平台融合,提供标准物模型接口,实现数据端到云的业务闭环;
  • OT数采:通过串口/网吕等对接PLC/注塑机/CNC/上位机等,解析行业协议或私有协议。

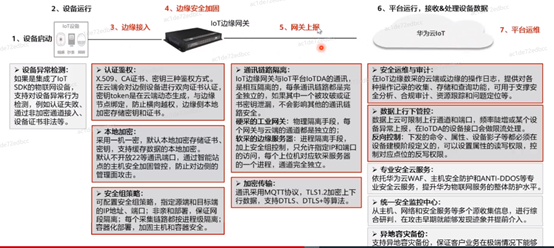

3.7、构筑端、边、云一体的安全能力

从安全角度进行安全防护;

  • 在设备侧针对设备异常进行检测
  • 在边缘接入侧针对认证进行鉴权
  • 在网关上报时,针对通讯链路隔离、加密传输等方式保证安全性
  • 在华为云loT平台侧进行安全运维审计、数据上行下管控


4、服务应用场景


loT边缘主要应用在数据传输量大,安全与隐私保护要求高,数据需要实时处理等行业或应用场景。例如智慧交通、智慧城市、智慧园区、能源电力等。

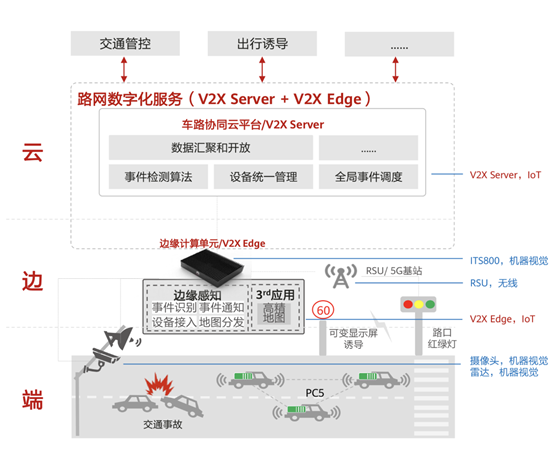

4.1、智慧交通

  • 客户痛点
  • 多品牌摄像头、传感器等设备的集成周期长
  • 本地业务无法自闭环、时延长
  • 边缘应用无法在云端大规模分发部署
  • 边缘应用无法在云端大规模分发部署
  • 缺少本地只能计算、视频分析等算法
  • 边缘价值
  • 支持低延边缘业务决策和闭环,自治运行
  • 提供大规模分发边缘应用的能力,实现边缘应用的统一管控
  • 支持运行多场景的道路交通事件智能算法,云网协同
  • 云端开发智能算法,下发场景边缘侧执行
  • 场景特点
  • 边缘侧本地算力要求高,能够运行智能算法,本地可业务闭环
  • 对时延要求搞,需要保证通信的稳定性和可靠性
  • 多个边缘应用协同,数据流打通

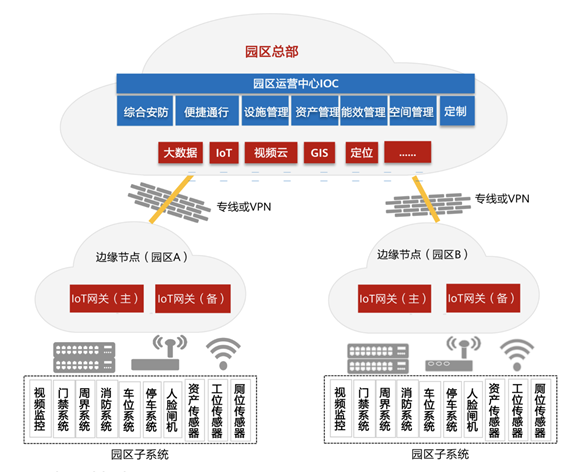

4.2、 智慧园区

  • 客户痛点
  • 设备和仔细听种类多,数据集成周期长,成本高
  • 物联网设备与视频设备独立烟囱式接入,缺少统一设备管理
  • 园区总部与各个子园区缺少物联网多协同管理
  • 消防、安防等设备联动要求本地运行
  • 边缘价值
  • 提供泛化接入能力,采集园区各种设备和子系统数据
  • 支持人脸、车辆识别算法下沉边缘,秒级时延体验
  • 支持离线运行入侵监测、消防告警等场景规则
  • 场景特点
  • 企业内网需要对接多个系统,每个系统背后是各类物联网设备
  • 企业数据比较封闭,一般不能直接与公有云通信
  • 边缘网关要部署在客户现场,企业内网
  • 边缘接入的数据,要统一汇聚到IOC,由 IOC 协调对接各云服务



4.3、 智能制造

  • 客户痛点
  • 无统一标准协议,老旧设备无法上云
  • 数据采集量大,回传带宽成本高
  • 数采网关无远程运维能力,运维成本高
  • 业务系统烟囱式,系统之间数据断点
  • 边缘价值
  • 在客户现场提供数据采集能力,把工业设备按协议采集
  • 在边缘侧将数据路由到指定应用,最终由应用业务闭环
  • 煤矿、钢铁、玻璃等项目,围绕行业解决方案,把数采作为入口切进去
  • 场景特点
  • 在客户工厂,有新老设备,协议不一,原厂七国八制
  • 本地数据量大,对数据采集的频率、并发、时延等要求高
  • 以监控设备运行状态、质量回溯分析、反向控制等参数为主
  • 存在离散制造、流程制造两大场景,涉及硬件协议采集、上位机采集、数据库采集等多种方式



5、操作指导


5.1、开发环境准备

  • 已注册华为云帐号,且已完成实名认证。
  • 已开通设备接入IoTDA服务和IoT边缘IoTEdge服务。

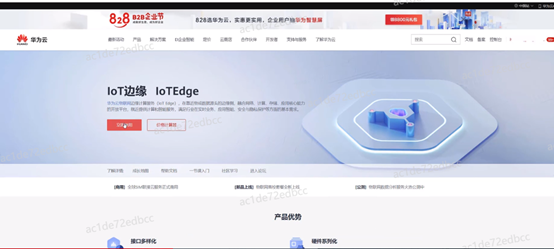

访问IoT边缘IoTEdge服务产品首页,单击立即使用,进入IoT边缘服务控制台,单击页面右上角开通服务,即可自助开通服务。

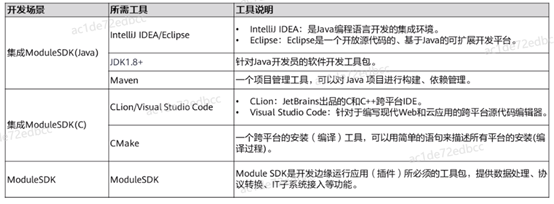

插件环境准备如下:


5.2、操作简介

本操作将指导大家搭建一个基于IT应用集成开发IoT边缘服务场景介绍。

5.3、创建边缘节点

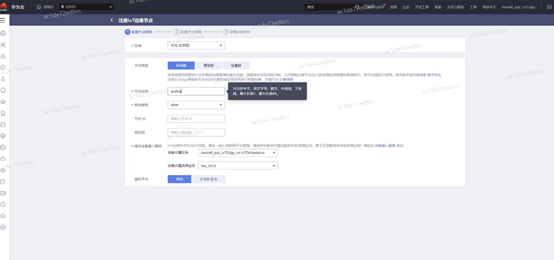

注册标准版节点

  1. 访问IoT边缘,单击立即使用进入IoT边缘控制台。

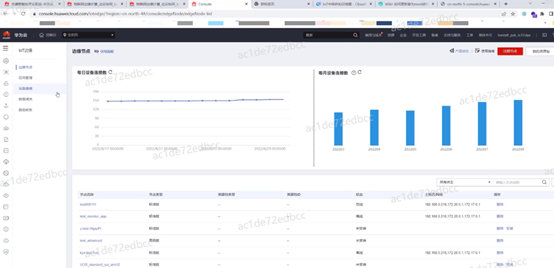

  2. 选择左侧导航栏“IoT边缘 > 边缘节点进入页面,单击右上角注册节点
  3. 根据页面提示填写参数,勾选右下角《华为云服务等级协议》单击下一步配置节点数据。


填写配置节点数据信息后,单击立即创建

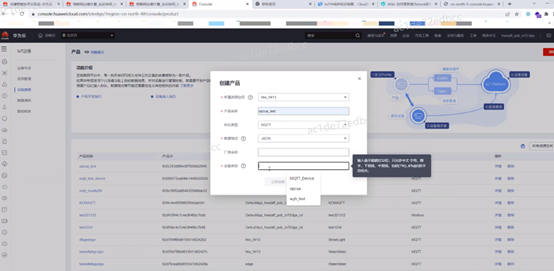

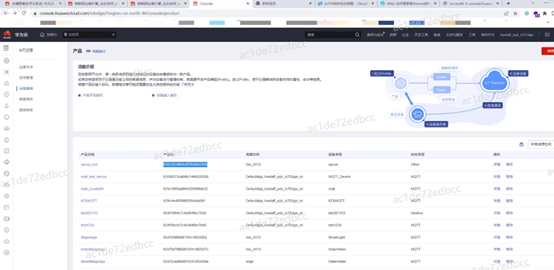

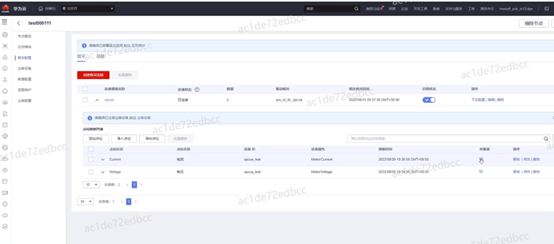

选择创建产品,输入相应产品名称,选择相应格式;

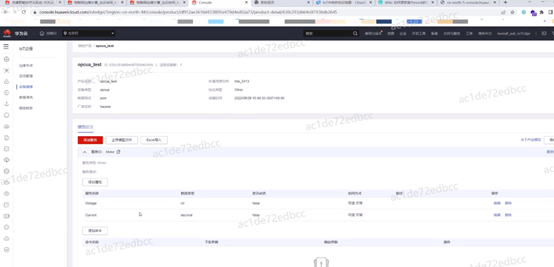

选择下一步后可发现设备已创建。

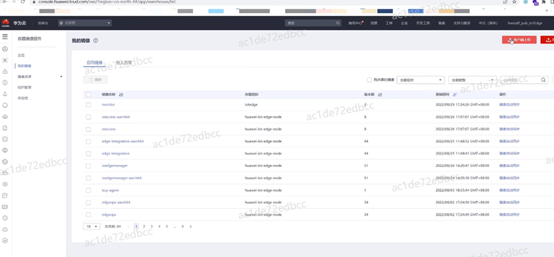

5.4、部署镜像包

IoT边缘控制台上将已创建的自定义应用部署到指定边缘节点中,即进程包插件将在边缘节点上以进程身份运行。

  1. 访问IoT边缘,单击立即使用进入IoT边缘控制台。
  2. 选择左侧导航栏的“IoT边缘>边缘节点,选择您的边缘节点名称,进入节点详情页。

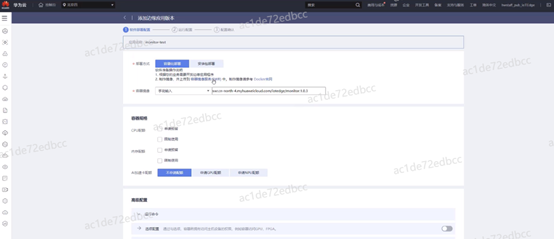

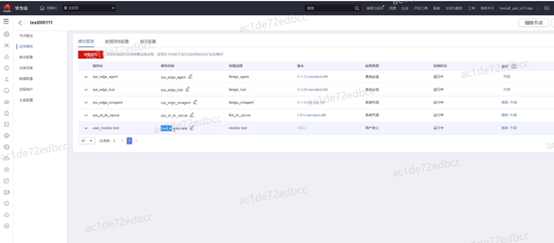

  3. 选择左侧导航栏应用模块 > 模块管理页签,单击部署应用,将制作的自定义应用部署到边缘节点上运行。


等待5秒后,刷新应用界面,可看到部署的自定义应用的实例状态为运行中,表明该进程包插件已运行起来。


登录边缘节点服务器后台系统,执行命令,可查看边缘节点服务器上运行进程。

5.5、 部署插件

IoT边缘控制台上将已创建的自定义应用部署到指定边缘节点中,即进程包插件将在边缘节点上以进程身份运行。

  1. 访问IoT边缘,单击立即使用进入IoT边缘控制台。
  2. 选择左侧导航栏的“IoT边缘>边缘节点,选择您的边缘节点名称,进入节点详情页。
  3. 选择左侧导航栏应用模块 > 模块管理页签,单击部署应用,将制作的自定义应用部署到边缘节点上运行。


部署完成后,可发现设备已加入loT平台中。

6、小结


华为云IoT边缘是一组软件产品,包含云服务、边缘运行时软件、边缘模块应用,将云端能力快速拓展至边缘,提供数据采集、低时延自治、云边协同、边缘计算等能力,广泛应用在园区、城市、工业等场景,作为数据源切入点,主要解决客户对设备上云、本地计算、数据预处理等问题。


本文参与华为云社区【内容共创】活动第20期。
