大规模数据如何实现数据的高效追溯 —华为云图数据库服务应用

 “一分钟，我要这个人的全部信息”，霸道总裁拍了拍你，并提出这个要求。秘书开始发力，找到了：姓名、年龄、联系方式、爱好，这些信息。不太够？那就再加上亲朋好友信息，近期活动信息，更完整展现这个人。虽然是个段子，但也给与我们一些启示：对象本身的信息可能不够“全”，周边关联的数据也是对象信息的重要组成，这些关联数据对在进行数据分析和挖掘时十分有用。

       现实生活中关联关系十分普遍，比如人的社交、商品生产和消费行为之间都是关联关系。数据分析时，为了更好的利用关联关系，常使用图作为数据结构，使用图结构保存数据的数据库被称为图数据库。传统的关系型数据库，以表格视角对数据进行呈现，可以方便的对数据进行查询管理，而图数据库更关注节点和周边节点的联系，是一种网状结构，适用于追溯分析、社交网络分析、异构信息挖掘等等应用。华为云提供的图数据库服务就是GES（Graph Engine Service）[1]。

       基于图数据库可以做很多有趣的应用，数据追溯就是一个很常见的应用。数据追溯，就是把各环节产生的数据进行关联与溯源。疫情中，查看商品的流通过程，检查商品是否有可能有接触传染源。测试活动中，通过构建测试过程网络，分析测试活动的完备性，用于进行质量评估。这些都是追溯的典型使用场景。若以传统关系型数据库构建数据追溯，需要独立构造和维护多个关系表，并实现多对多的关系网络，不易于理解复杂的业务逻辑，与此同时，也会伴随着追溯查询实现复杂和查询缓慢的问题。

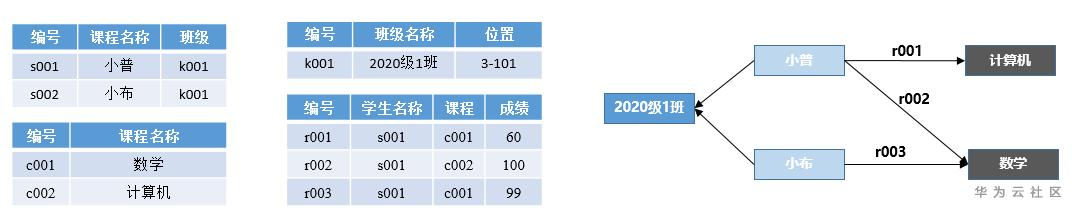

图1 关系型数据库和图数据库对比

       用一个例子简单说明图数据库在数据分析领域的优势。图1是一个简单的选课系统，记录了学生选课以及相应的课程信息。如右图所示，我们根据图数据库的表达方式把这些信息转化为一张图。可以看出，图可以更加直观地表达选课和班级等关系，清楚地呈现实体之间的关系，更方便进行关联分析。比如，根据图我们可以很容易找到和小布一起上数学课的同学，也可以快速找到选课兴趣相同的同学。通过图数据库可以很方便查询到周边节点信息，非常适用于追溯实现。那如何基于图数据库如何实现追溯服务？接下来我们将以华为云GES为例，分析基于GES图数据库追溯服务的实现和优化。

• 什么是图

       在图数据库中，图由以下部分组成：

• 点：图中的实体对象，在图中表现为一个节点。例如，社会的人，流通的商品等都可以抽象为图中的一个节点。
• 边：图中节点与节点之间的关系。如人与人的社会关系，商品的购买行为等。
• 属性：用于描述图中节点或者边的属性，比如编号、名称等。聚类和分类分析中，权重是常常作为关系属性，也就是边的属性。

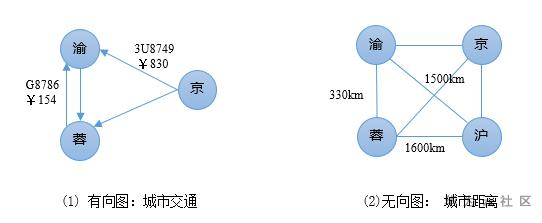

图2 有向图与无向图

       根据边是否有方向，可以把图分为有向图和无向图。对于有向图来说，边的起点和终点是确定的。图2中，城市是一个节点，城市间的距离和城市之间交通方式为边。城市交通就是一个有向图，不同方向交通方式用不同的边表示，而城市间距离是无向图，因为距离和方向无关。GES使用时，需要将点和边处理成不同的对象，点边都需要定义需要的属性。点主要就是包含实体的信息，而边需要指定起点与终点。

• 定义GES图

       GES建立图的步骤可以参考官方文档[2]。主要就是对节点和边进行定义，将数据处理为点和边文件，最后导入GES中，可通过界面或API导入。处理无向图时，即不区分边的起点和终点，通常也会设定一个默认方向，即指定边的起点和终点，这是为了处理和导入数据方便，在实际查询中可以忽略这种方向设定。

       在GES构建图的过程中，定义点和边以及相关属性的文件被称为元数据。点和边的类型被称为label，每个label可具有多个属性，如上文提到的名称、权重等，都可以作为点或边的属性。在GES中，label一旦定义并创建成功将不被允许修改，如果必须要修改label定义，就需要格式化图并重新创建导入元数据文件到图中。

       节点通常是由现实中的实体抽象而来，GES节点属性常用的数据结构包含了float、int、double、long、char、char array、date、bool、enum和string等。通常来说节点中，字符串类型的属性较多，非字符串属性可以根据数据类型进行选择。字符串类型有两个选择：string和char array。char array有数据长度限制，通常为256，而string类型没有长度限制。但是在GES中使用char array更有优势，这是因为char array数据存放在内存中，string类型数据存放在硬盘中，因此char array查询效率更高，这也是GES元数据定义需要注意的地方。在我们项目的场景中，节点的名称和编号都是常用的查询条件，综合考虑属性特征，如节点名称较长而节点编号较短，最终名称使用了string类型，而编号选择了char array类型。

• GES查询优化

       定义好节点信息后，可以在图中进行查询。GES使用的是Gremlin[3]进行查询。Gremlin是一个开源的流式查询语言，查询实现灵活，不同图数据库对查询语句的分解以及优化处理都不相同，因此，不同的写法可能查询效率可能不同。接下来我们就一种追溯查询场景进行分析。

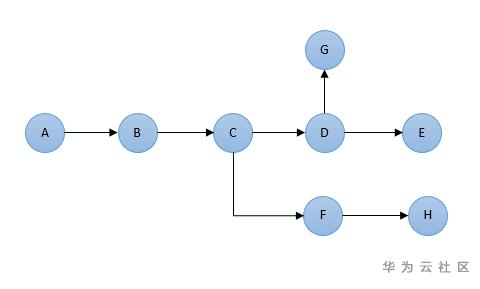

图3 多分支查询场景分析

如图3所示，字母代表label，也就是一种节点类型。可以看到该场景具有较多查询分支，按照图中的节点要求，Gremlin查询语句直接实现如下：

g.V(id).hasLabel('A').ouE().otherV().hasLabel('B').ouE().otherV().hasLabel('C').as('c').outE().otherV().hasLabel('F').outE().otherV().hasLabel('H').select('c').outE().otherV().hasLabel('D').as('d').outE().otherV().hasLabel('G').select('d').outE().otherV().hasLabel('H')

基于当前Gremlin，GES Gremlin server会将查询分解为多个查询原子操作，并由GES engine·执行。对于这种多跳的复杂查询，会解析为较多的原子操作并频繁交互，这会导致的查询效率低下。对于这种场景，考虑使用optional语句进行查询，效率会得到提升。查询语句如下：

g.V(id).hasLabel('A').ouE().otherV().hasLabel('B').ouE().otherV().hasLabel('C').as('c').optional(outE().otherV().hasLabel('F').outE().otherV().hasLabel('H')).optional(select('c').outE().otherV().hasLabel('D').as('d').optional(outE().otherV().hasLabel('G')).optional(select('d').outE().otherV().hasLabel('H')))

optional在一定程度上可以降低分支的查询范围，从而提升查询效率。在项目实际使用中，使用optional可以提升查询性能1倍左右。但是optional不是所有场景都适用，Gremlin实现需要根据查询场景、数据规模和数据特点进行优化处理，例如图中节点的稀疏程度和分支的数量都是可以考虑优化的点。

       在对GES查询优化时，即使对Gremlin语句进行了优化，也有可能达不到期望的查询性能。这是因为使用Gremlin时，处理查询过程中Gremlin server解析后的原子操作可能会和GES engine频繁交互，反而会降低查询性能，而且针对Gremlin查询优化处理范围也有限。虽然Gremlin是图数据库通用的查询脚本定义方式，但是各个厂家对于Gremlin脚本优化处理不同，因此更推荐使用GES原生API。原生API针对固定场景做了更多的优化，并且减少了Gremlin解析处理过程，因此性能更优，但同时也引入了通用性和效率之间的平衡问题，毕竟API没有通用的定义实现。

       下面我们将介绍几种常见的追溯查询场景。这些场景都可以通过Gremlin查询实现，但是如果通过使用GES系统API，可以获取更好的查询性能。

• 场景(1) 追溯某个节点前（后）n层节点

       该查询较为常见，主要用于查询某个节点的父子节点，对于图1 的场景可以找到班级的所有同学，该场景Gremlin实现如下：

g.V(id).repeat(out()).times(n).emit().path()

       这种场景下，推荐使用GES算法文档中的k-hop算法解决该问题，需要注意，这个算法接口只会返回满足查询条件的子图中的所有点，但没有节点详情和边信息，如果需要节点详情可以采用batch-query批量进行节点详情查询。如果需要边信息，推荐场景(2) 使用的API。

• 场景(2) 按条件追溯某个节点之前（后）n层节点，节点筛选条件相同

g.V(id).repeat(outE().otherV().hasLabel('A')).times(n).emit().path()

       这种场景下，推荐使用repeat-query方法。该方法可以快速实现某个起点前后n跳查询，并且可以限定节点查询条件，并且所有点的查询过滤条件相同。在查询中，如果不同的点需要使用不同的查询条件进行过滤，可以先不指定点查询条件，待返回查询结果后再进行过滤。不指定点的查询场景可以退化为场景(1)，并且该API可以同时返回节点和边的详情。

• 场景(3) 按条件追溯某个节点之前（后）n层节点，不同节点筛选条件不同

       图3的例子就是一个这样的场景，每层的查询label不同。这种情况下，推荐使用filtered-query进行查询，该方法需要详细指定每个节点的过滤属性，相当于将每个查询条件都在参数中一一指定，实现完全满足条件的查询。项目中，相对于Gremlin 查询，filtered-query的查询性能可以提升10倍左右。

       上述三个场景中repeat-query和k-hop具有更好的泛化能力，可以随意指定查询跳数n，需要设定的参数简单。而filtered-query需要详细指定查询中每层节点的属性，参数较为复杂，具体使用中可以根据业务需求进行选择。

       GES还提供了很多算法，如Node2vec, subgraph2vec，GCN算法，本文只介绍了基于GES进行节点快速查询并提供追溯服务，后续也会考虑如何基于建立好的图，进行一些数据节点融合，也可以进行相似度分析、质量评估和流程推荐等，更好地挖掘数据的价值。
