四、云上数据加速


4.1 内容分发网络(CDN)

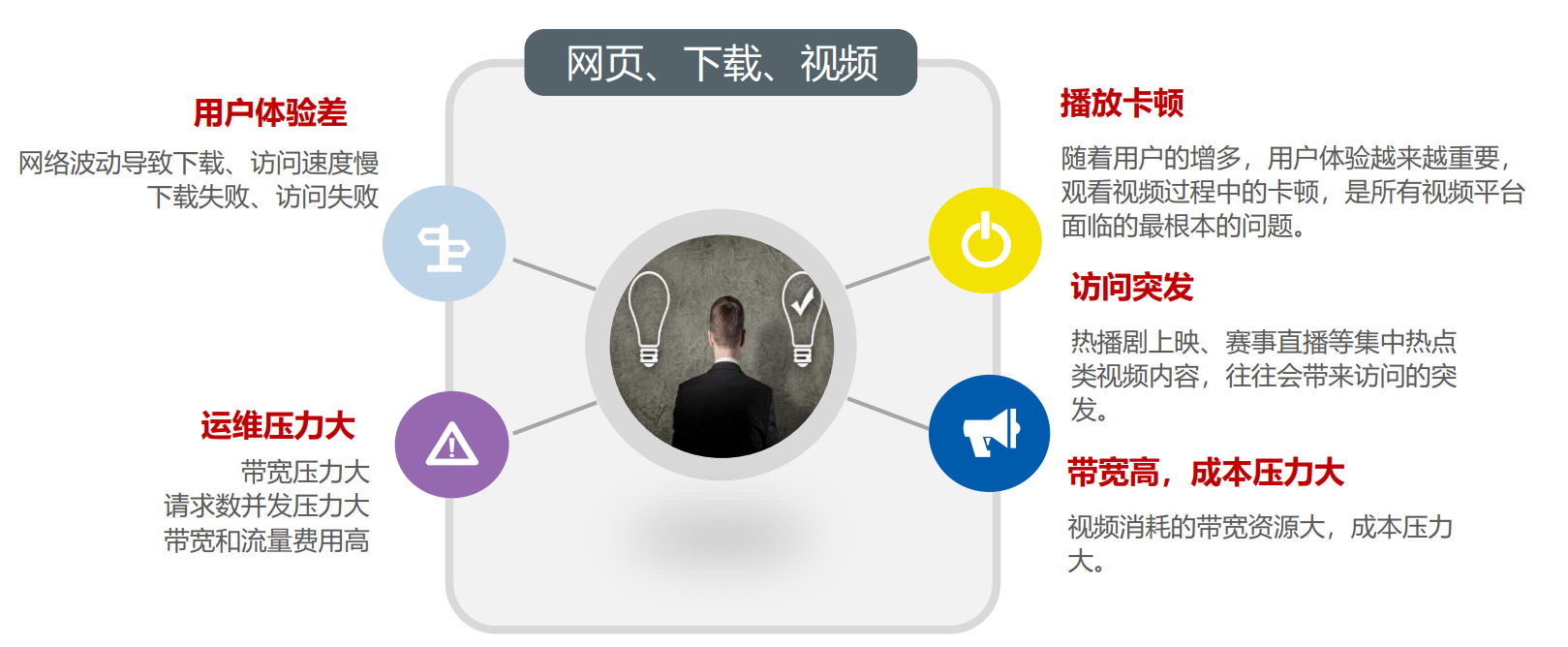

4.1.1 客户痛点


4.1.2 产品概述

内容分发网络(CDN)是构建在现有互联网基础之上的一层智能虚拟网络,通过在网络各处部署节点服务器,实现将源站内容分发至所有CDN节点,使用户可以就近获得所需的内容;

CDN服务缩短了用户查看内容的访问延迟,提高了用户访问网站的响应速度与网站的可用性,解决了网络带宽小、用户访问量大、网点分布不均等问题。

4.1.3 加速原理

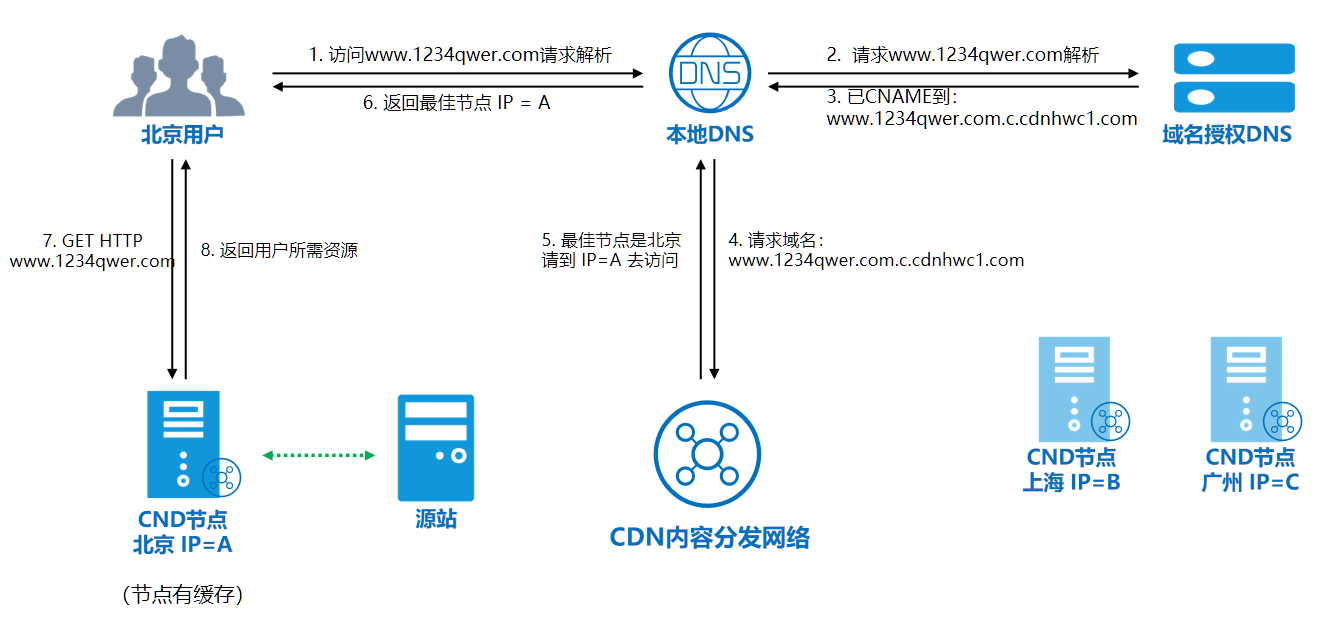

HTTP请求流程说明:

  1. 用户在浏览器输入要访问的网站域名 www.1234qwer.com,向本地DNS发起域名解析请求;

  2. 本地DNS检查缓存中是否有www.1234qwer.com的IP地址记录。如果有,则直接返回给终端用户;如果没有,则向网站授权DNS查询;

  3. 网站DNS服务器解析发现域名已经解析到了CNAME:www.1234qwer.com.c.cdnhwc1.com

  4. 请求被指向CDN服务;

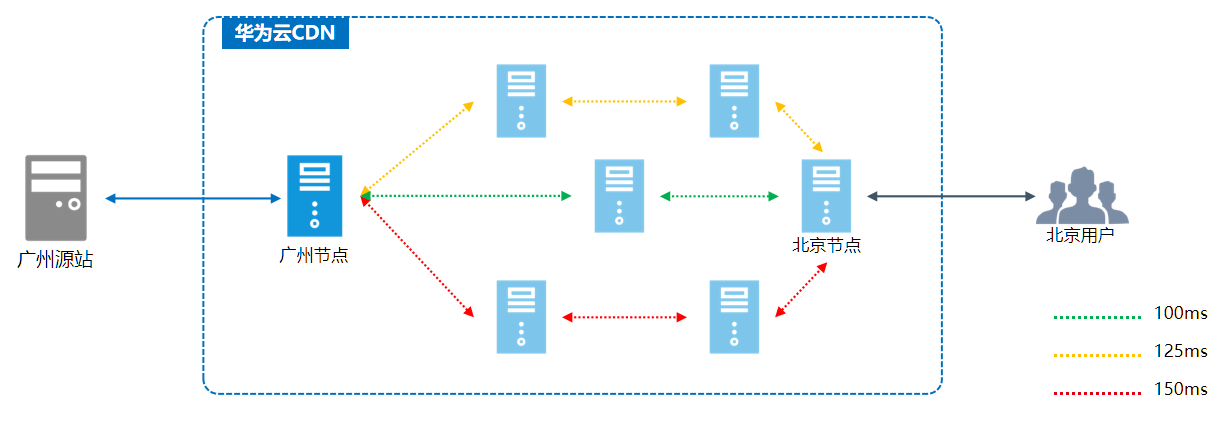

  5. CDN对域名进行智能解析,将响应速度最快的CDN节点IP地址返回给本地DNS;

  6. 用户获取响应速度最快的CDN节点IP地址(北京最近,上海以及广州距离远);

  7. 浏览器在得到最佳节点的IP地址以后,向CDN节点发出访问请求;

  • 如果该IP地址对应的节点已缓存该资源,节点将数据直接返回给用户,如图中步骤7和8,请求结束

  • 如果该IP地址对应的节点未缓存该资源,节点回源拉取资源。获取资源后,结合用户自定义配置的缓存策略,将资源缓存至节点,如图中的北京节点,并返回给用户,请求结束。

4.1.4 产品优势(华为云CDN)


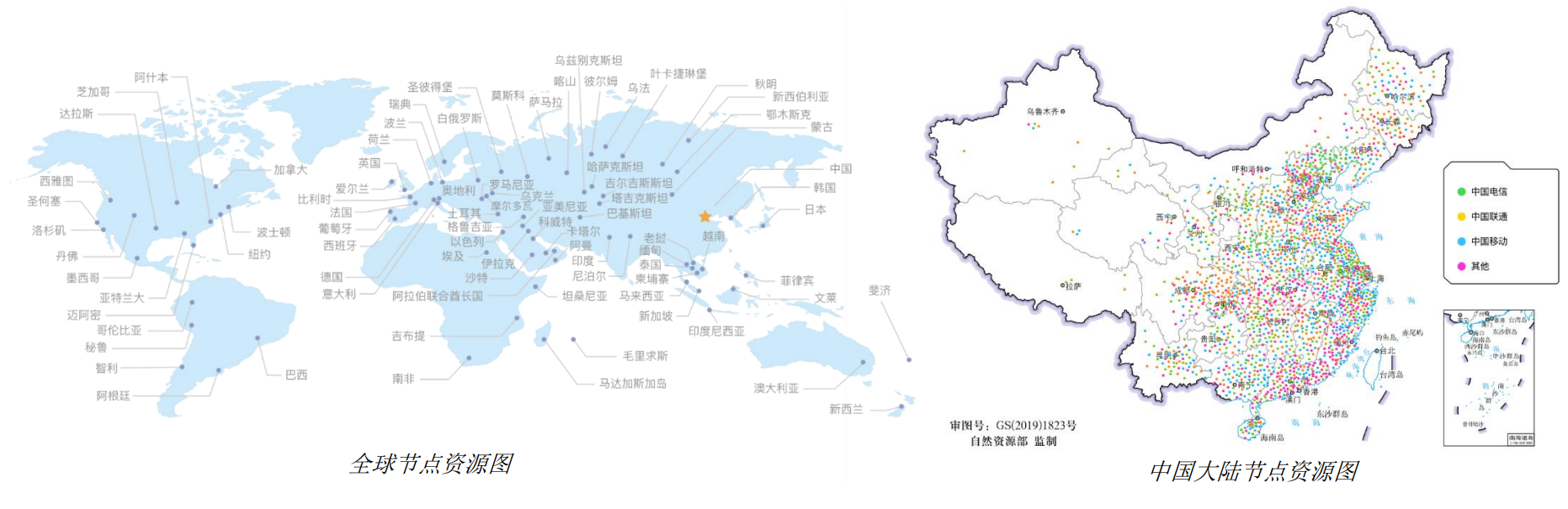

与主导运营商合营的海量节点,国内加速节点2000+海外加速节点800+,海量带宽储备,带宽扩容无瓶颈。节点带宽储备能力≥50Tbps。涵盖了电信、联通、移动、教育网等主流运营商,以及多家中小型运营商。保证将用户请求精准调度至最优边缘节点,提供了有效且稳定的加速效果。

4.1.5 关键技术

4.1.5.1 技术①智能调度

就近访问:

  • 动态选择最佳服务节点,根据不同的用户接入方式动态选择运营商节点;

故障切换:

  • 智能判断故障并自动切换;多点覆盖,使用多个节点同时为相同区域用户进行服务保障;

动静分离:

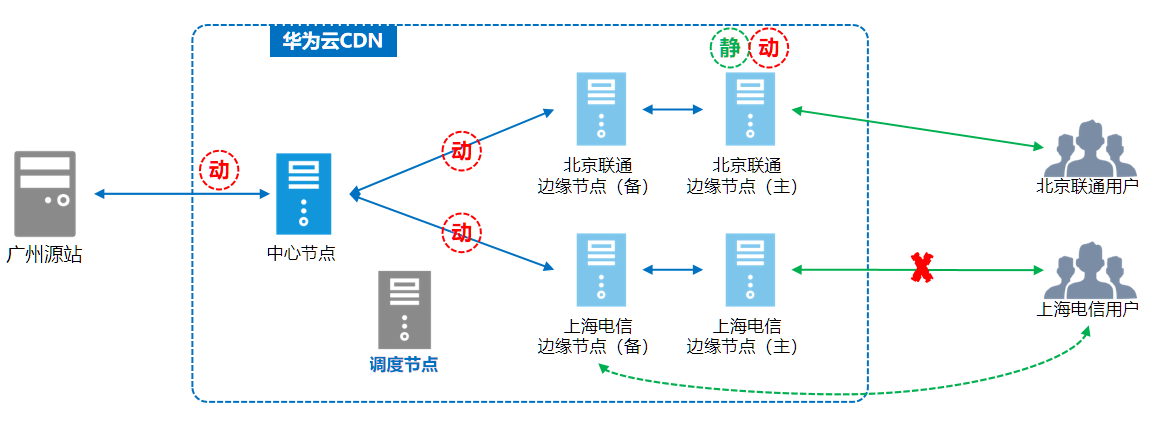

  • 边缘节点进行动静态内容分离,静态内容边缘节点缓存,动态内容智能加速。


4.1.5.2 技术②智能路由

智能路由:

  • 智能探测互联网路由,结合人工智能算法获取最快访问线路,流量精确导航、避开拥塞、平滑跨网;

私有协议优化:

  • 解决传统协议在数据传输上存在的缺陷,提高传输效率,大幅度减少传输时间,实际测试常规动态文件提升比例为30%~130%。


4.1.5.3 技术③链路复用

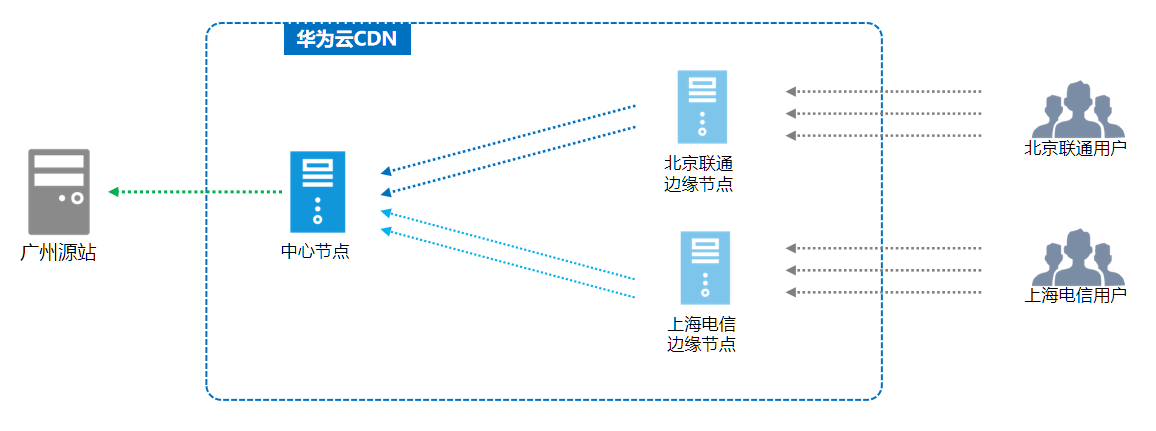

  • 节点间TCP连接复用,边缘节点提供缓存内容,有效降低源站服务压力;

  • 有效应对活动突发访问、减轻源站带宽和服务器负载压力。

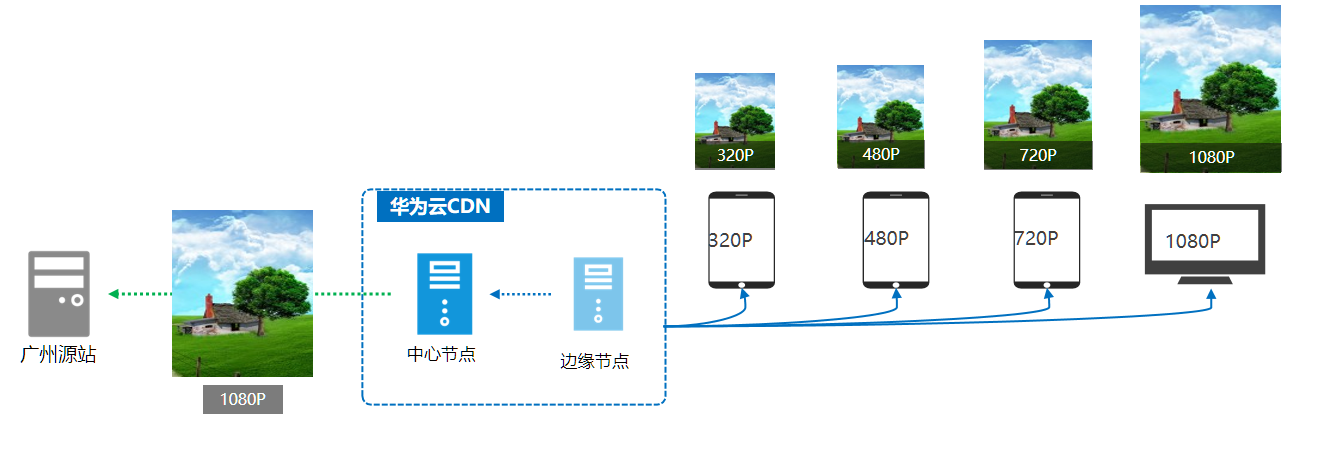

4.1.5.4 技术④图片智能适配

  • 图片尺寸智能适配、图片质量智能适配;

  • 判断网络情况,智能调整压缩比,实时转换图片;

  • 减少回源次数,减轻源站压力,加快访问速度,减少50~90%回源流量。

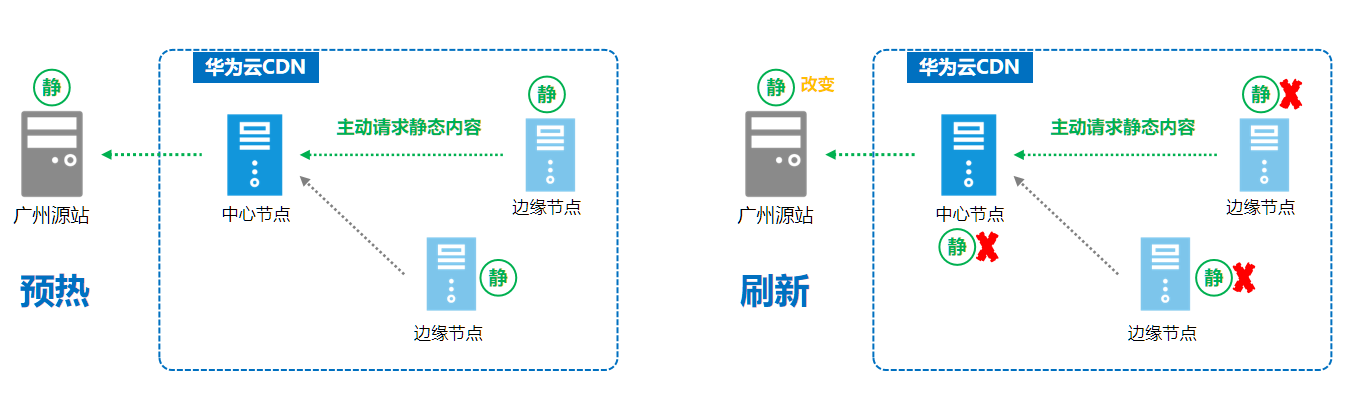

4.1.5.5 技术⑤预热与刷新

预热:

  • 节点先主动缓存静态内容,不用等用户访问再去回源站下线,减少源站压力,预热可以进行多种控制,保证回源带宽和流量不超过源站的承载能力,需要知道具体的URL进行预热;

刷新:

  • 当源站的文件发生变更(文件名没变),通过刷新功能可以把节点缓存的旧文件设为过期(不能被访问),然后系统自动删除旧文件或者新文件覆盖旧文件,可以提交具体URL刷新,也可以提交目录刷新。


4.1.6 缓存规则(华为云CDN)

1、网站静态加速产品: 用户自己配置

  • 静态加速缓存规则

zip、exe、wmv、swf、gif、png、bmp、rar、jpeg、jpg、css、flv、mp4、txt、ico静态文件缓存12-24个小时;

mp3,wma缓存一天;

aspx、jsp、php、do、asp、dwr、cgi、fcgi、action、ashx、axd、json文件不缓存;

静态html、htm、shtmljs文件缓存12个小时。

不符合以上四件条件的文件一律12~24小时;

以上有缓存的文件如果有带问号,则缓存10分钟。

2、动静态加速产品(全站加速): 华为云后台配置

  • 动静态加速默认缓存规则

exe、wmv、mp3、wma、ogg、swf、flv、mp4、avi、mpg、mpeg、f4v、rmvb、rm、3gp、img、cur、gif、png、jpe、ico、bmp、jpeg、jpg、rpm、tar、gz、bin、bz2、zip、rar、apk、jar、sis、xap、msi、cab、7z、pdf、doc、xlsx、ppt、txt、css以上类型的文件缓存12-24个小时;

在第1点中缓存的文件如果有带?则缓存10分钟;

html、htm、js结尾的缓存12小时;若文件如果文件中带了问号?则不缓存;

不符合以上规则的文件都不缓存。

4.1.7 客户案例

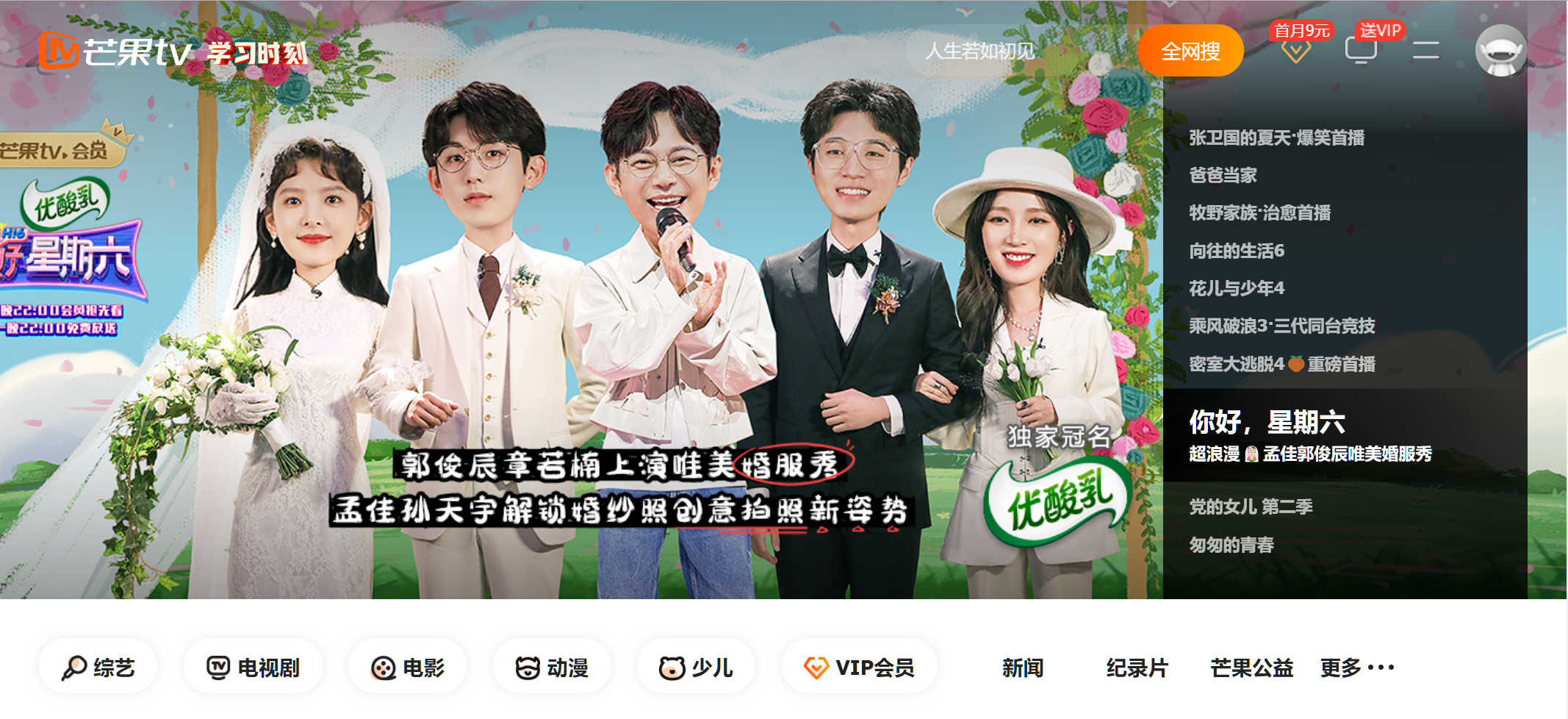

4.1.7.1 案例8-芒果TV


4.1.7.1.1 客户介绍

芒果TV是湖南广播电视台旗下唯一互联网视频平台,独家提供湖南卫视所有栏目高清视频直播点播,并为用户提供各类热门电影、电视剧、综艺、动漫、音乐、娱乐等内容,是国内高品质在线视频媒体平台,由湖南快乐阳光互动娱乐传媒有限公司(简称“快乐阳光”)负责具体运营。

4.1.7.1.2 客户背景

芒果TV在PC、移动端、OTT端发展视频点播业务,注册用户量过亿,遍布全国各地;

用户众多,且常有热播剧上映导致突发,集中式访问,源站带宽有限,造成巨大的访问压力,进而导致用户观看热播剧的时候视频的耗时长,体验差;

电影、热播剧的视频文件较大,在传输链路中,网络链路抖动、跨网传输造成用户观看卡顿等情况出现。

4.1.7.1.3 加速业务

视频点播加速,将芒果热点的点播视频文件进行文件预取,提前将热门点播文件进行缓存,避免回源等待时间,同时降低源站压力。

4.1.7.1.4 加速方案

芒果热播剧上线时,利用与主导运营商合营的优势为客户储备了充足的带宽资源,带宽储备大于3T,同时不断进行资源巡检;

与多家CDN厂商进行质量PK,根据终端上报数据,对视频业务在各终端下的卡顿率、错误率进行统计,华为云CDN保障卡顿比均值<3.0%,错误率均值<0.6%,整体质量排名靠前,最终获得较大量的商用;

利用华为云CDN技术优势,为客户提供定制化配置:定制防盗链、定制访问控制、定制日志统计等;

华为云CDN全程7*24团队实时监控加速质量情况,遇到个别质量欠佳的地区,进行调整优化,提高业务服务质量。

4.1.7.2 案例9-沪江教育


4.1.7.2.1 客户介绍

沪江是教育科技公司,诞生于2001年,通过经营综合性互联网教育平台,向广大用户提供覆盖种类多元化、具备高度互动特质的优秀互联网教育产品及服务,如沪江网、沪江网校、Cctalk、沪江社区、沪江开心词场等。

4.1.7.2.2 客户背景

用户众多,目前用户数达1.7亿,对源站性能要求高,用户访问官网体验较差;

大量课件、学习视频等内容,数据量大,用户分布广、受网络性能影响,下载时间长,速度慢,影响用户学习体验;

沪江网用户分布全球、主要加速内容为教学图片的全球分发和课程课件下载,长距离跨国跨网访问用户体验差,客户对全球资源特别东南亚地区较为关注。

4.1.7.2.3 加速业务

网站加速:

  • 通过对官网进行加速,优化平台访问能力,提高用户的体验;

下载加速:

  • 通过对课件、学习视频(点播)、图片等进行加速,提高用户的下载速率,进而提高用户的学习体验;

海外加速:

  • 利用华为云CDN海外节点资源进行覆盖,提高美国、东南亚等地区用户的体验。
4.7.1.2.4 加速方案

高质量的CDN服务,可用性高达99.95%,保障官网整体页面访问以及下载速率;

华为云CDN丰富优质的海外节点资源覆盖,为客户提供高效的海外加速保障;

客户域名数量高达100+,华为云CDN为客户定制统一批量调度的域名,发生故障时修改一次解析即可。


五、存储容灾架构设计


5.1 存储容灾服务(SDRS)

5.1.1 产品概述

存储容灾服务(SDRS)提供跨可用区RPO=0的虚拟机级容灾保护,可大幅降低企业容灾TCO,简化容灾流程。当生产站点故障时,用户可在容灾站点迅速恢复业务,极大缩短业务中断时间,减少损失。


特性:

  • 云上跨数据中心的业务容灾;
  • 满足三级及以上等保中数据异地实时备份要求;
  • 故障下,快速将业务切换至容灾端。

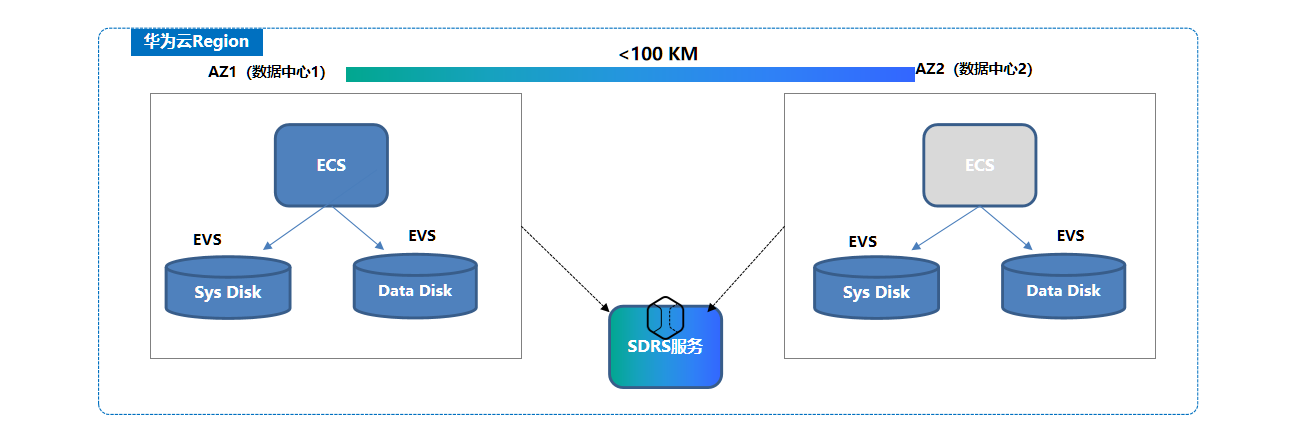

5.1.2 工作原理

基于HyperMetro(数据中心免网关双活方案)实现的RPO=0同步复制容灾

灵活部署:

  • 可基于业务策略按需配置虚拟机保护实例;
  • 可将同一业务的虚拟机成组进行保护;同时支持专属云以及非专属云场景。

按需演练:

  • SDRS服务支持在线的、低成本容灾演练,演练过程中业务无感知。

便捷恢复:

  • 提供一键故障迁移能力将业务迁移到容灾站点,手动开启虚拟机后即可配置业务。

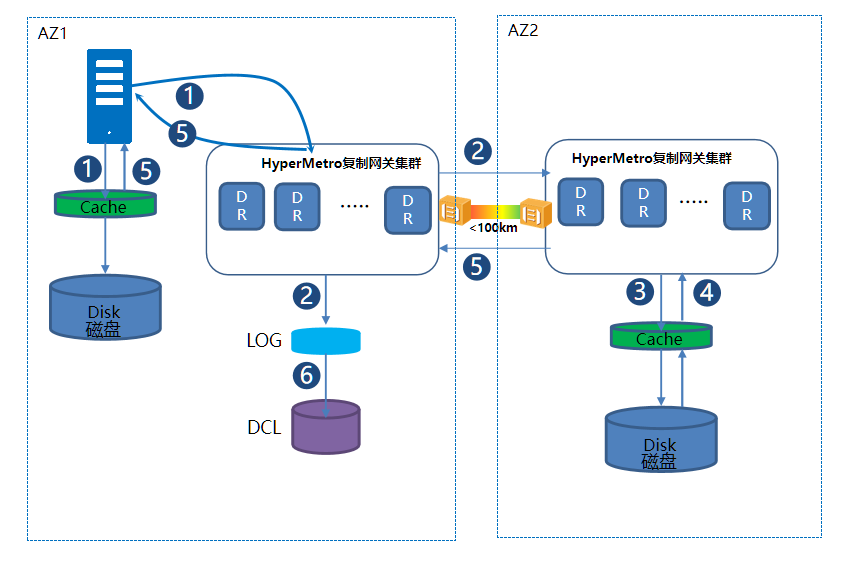

HyperMetro容灾双写流程:

  1. 主机下发IO到本地磁盘,并发送到HyperMetro复制网关集群;

  2. HyperMetro集群记录Log后,将数据发送到容灾端;

  3. 容灾端复制集群将数据写入Cache;

  4. 容灾端向上返写入成功;

  5. 容灾端向生产端返写入成功,转而向上层主机返写入成功;

  6. 判断容灾端写是否成功:

  • 如果写成功,则删除Log。

  • 如果写失败,则Log转换为DCL并记录生产站点与容灾站点差异数据。

数据变化记录到数据变更日志,待阵列修复好后,HyperMetro将自动恢复双活Pair关系,并通过DCL记录的信息(记录本端LUN和远端LUN的差异数据),将数据增量写入修复好的存储。这样的好处是无需全量同步所有数据,整个过程对主机“透明”,不会影响主机业务。

5.2 华为云低成本容灾方案

5.2.1 方案目标

低成本容灾,同时支持专属云和非专属云场景。


5.2.2 方案特点

支持多个虚拟机同时保护;容灾端处于关机状态计算资源不收取费用

说明:由于是DCC自身约束,生产AZ是DCC下,容灾AZ也必须是DCC。

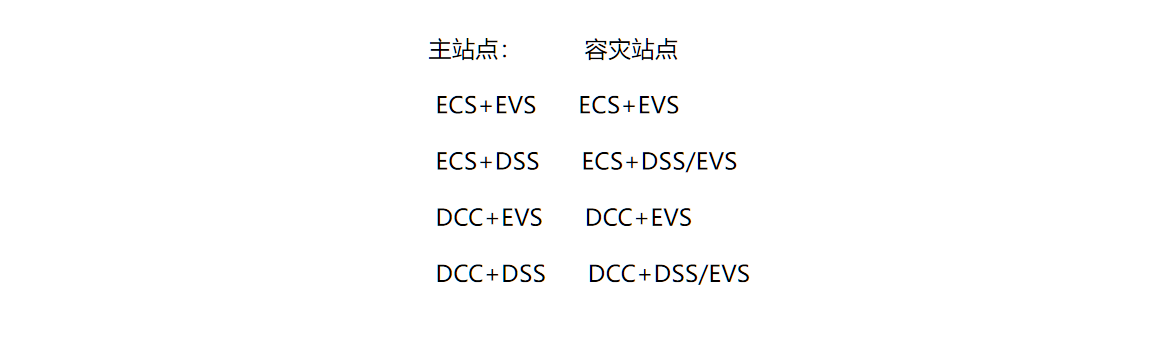

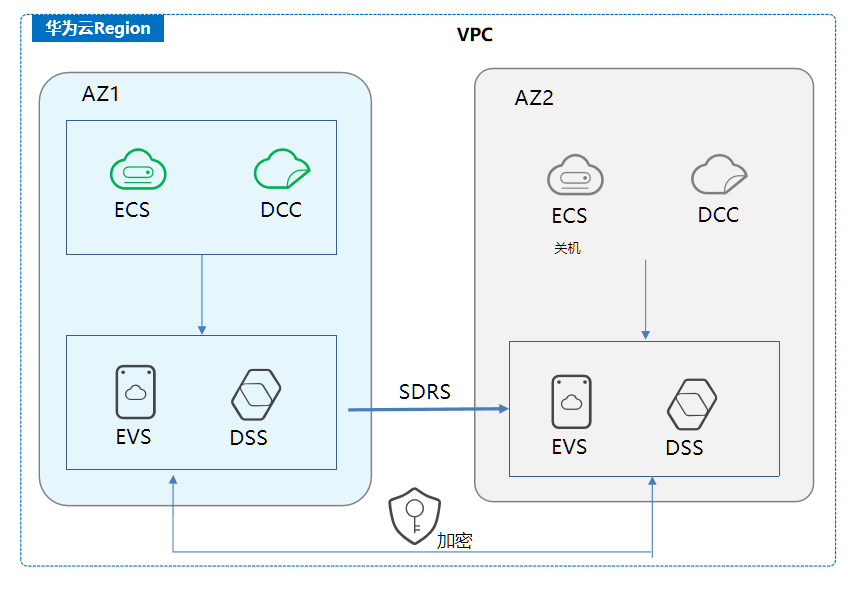

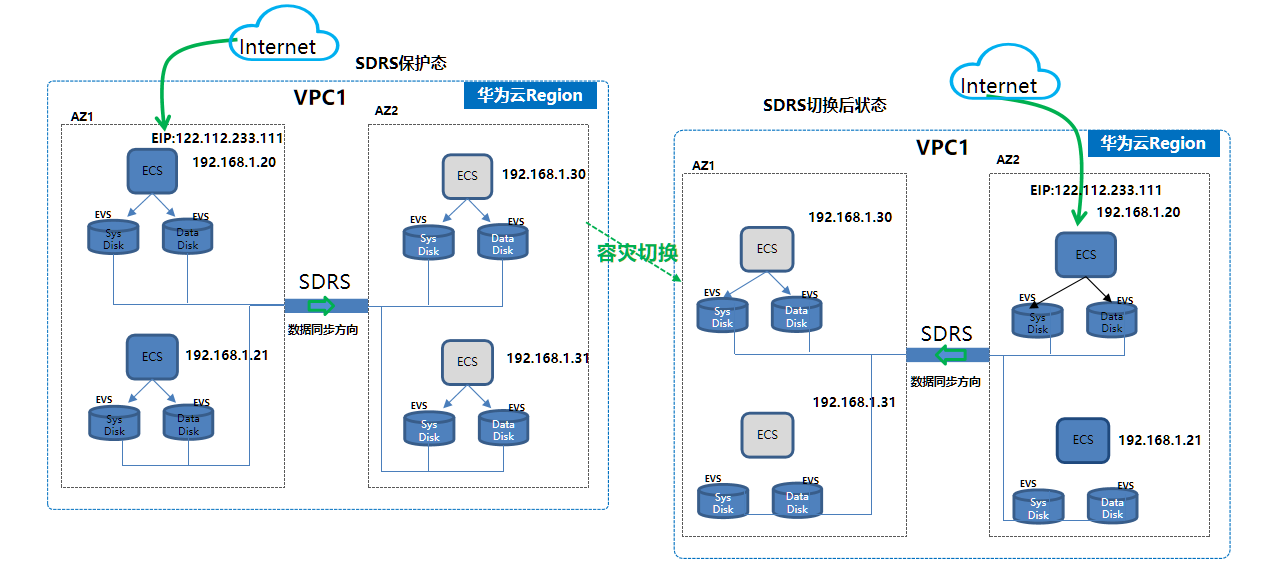

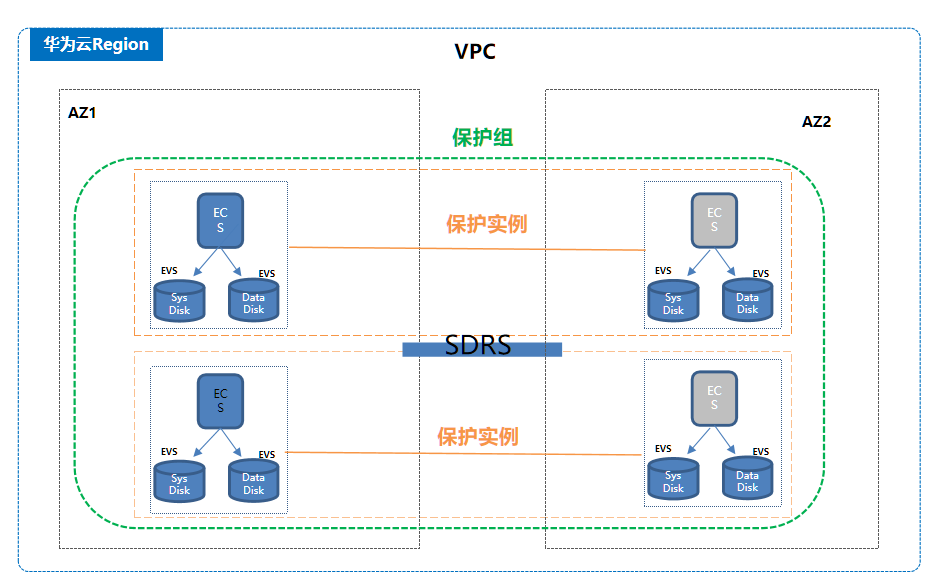

5.2.2.1 一键式容灾切换


支持多虚拟机同时切换,切换后ECS的网卡(IP、MAC、EIP)支持迁移,从而在切换后无需改造ECS网络,快速恢复业务;

切换后容灾端AZ2作为生产站点,ECS可手动开机,原生产站点AZ1ECS关机。

5.2.2.2 在线容灾演练

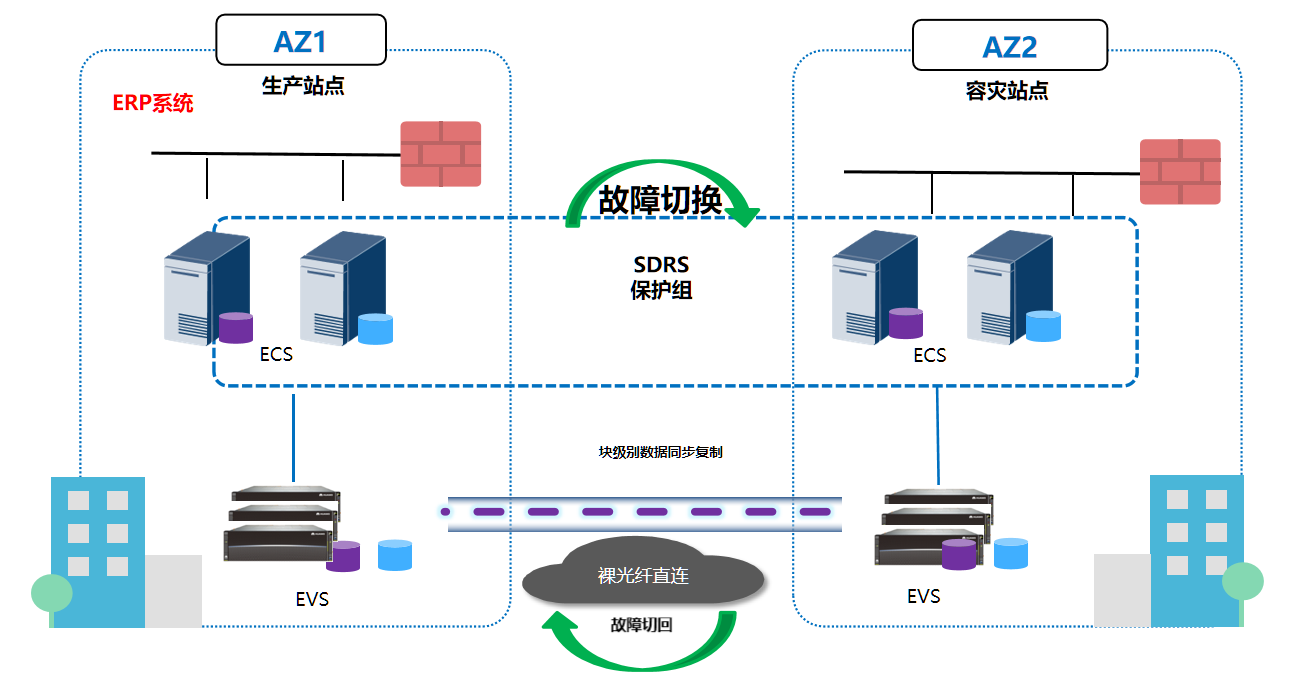

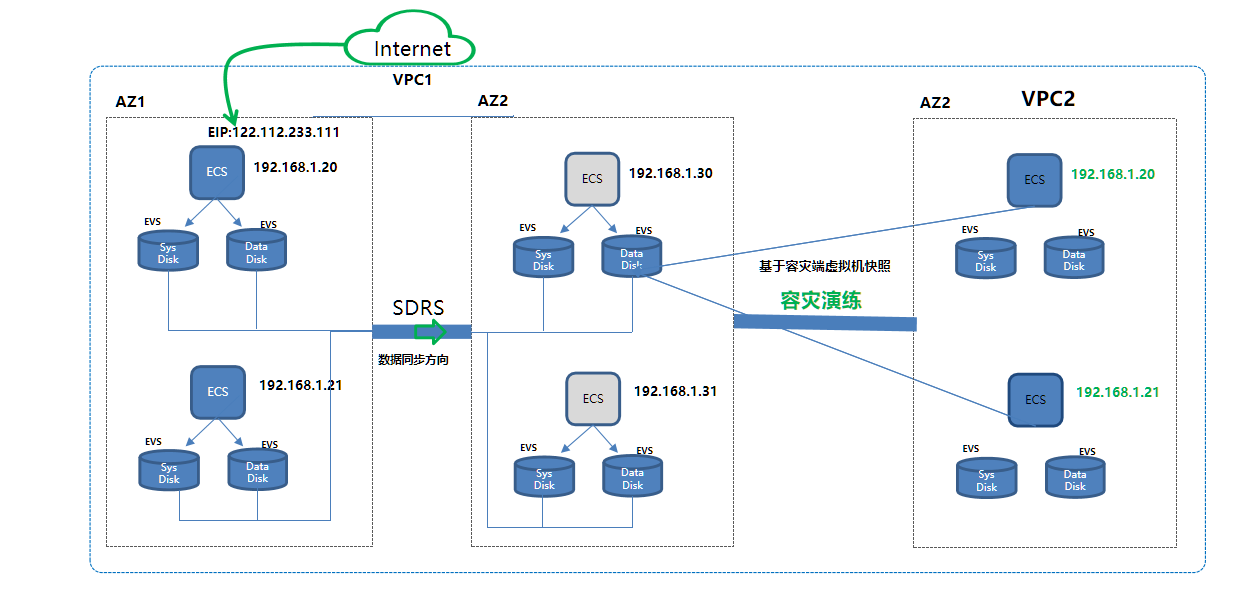

SDRS容灾演练特点:

  • 无需中断业务;
  • 无需中断保护;
  • 按需随时演练;
  • 可通过演练恢复数据;
  • 演练所创虚机IP与生产站点一致(不同VPC中)。

5.2.2.3 三步容灾部署

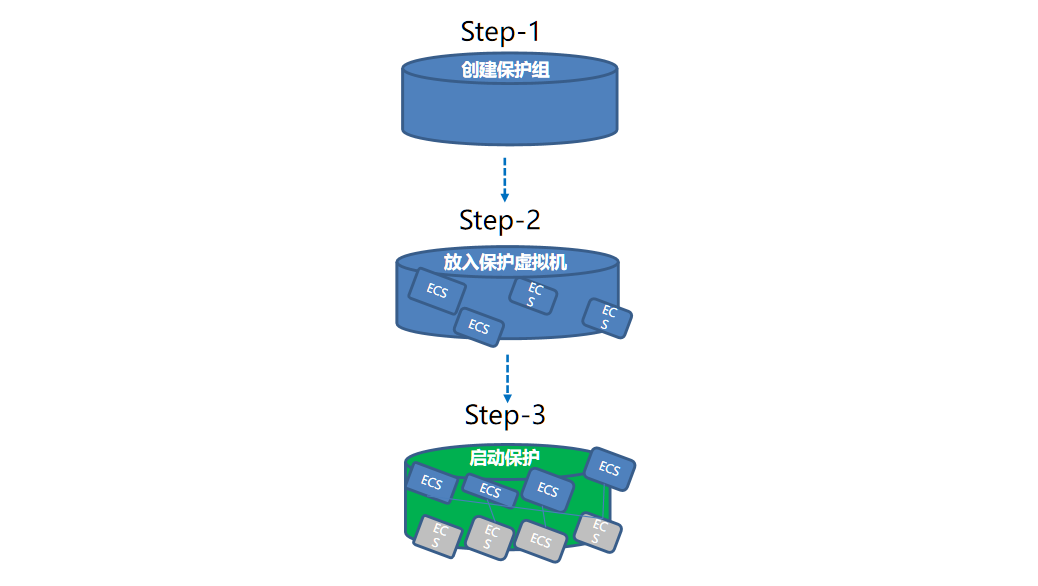

三步即可完成容灾部署:

  • Step1:创建保护组即创建容灾业务组;
  • Step2:创建保护实例即选定和配置要容灾的云主机;
  • Step3:开启容灾保护即开始数据同步。

5.3 华为云同城容灾方案

5.3.1 方案目标

跨AZ容灾RPO=0,RTO<30分钟;

平时容灾中心计算资源不启动有效降低容灾成本;

提供一键容灾切换与演练功能。大大降低容灾管理难度。

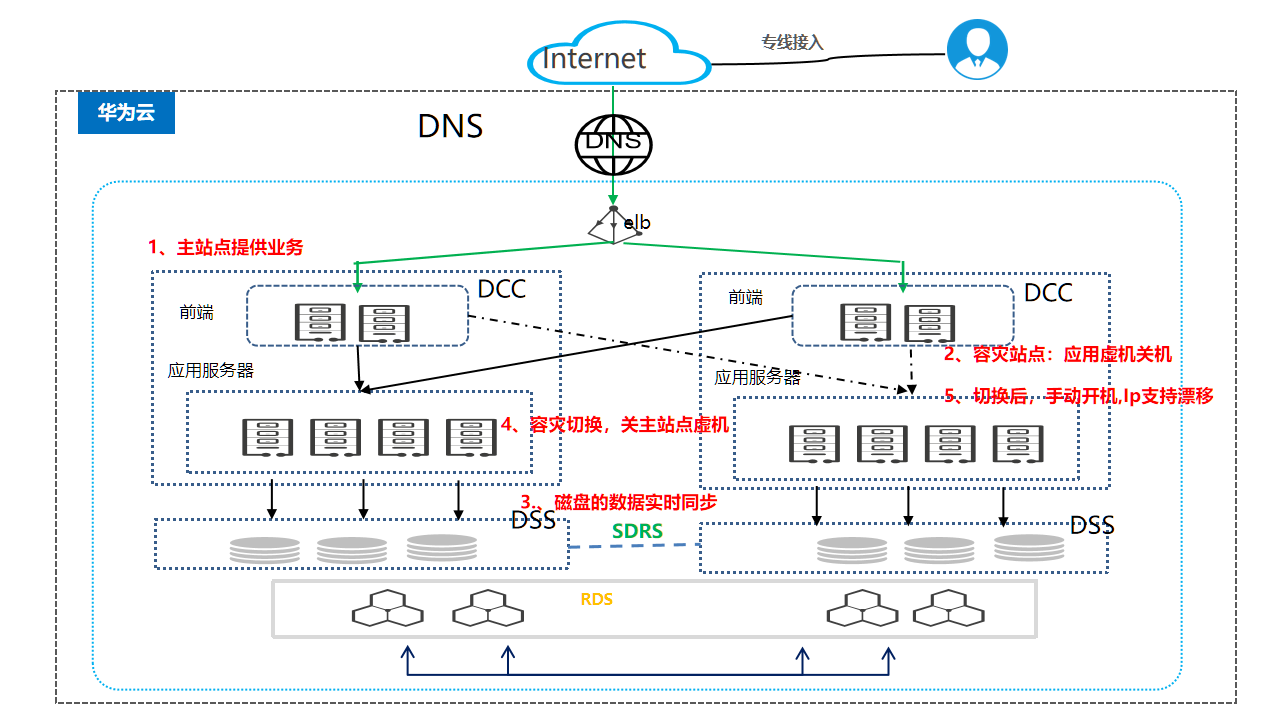

5.3.2 方案特点

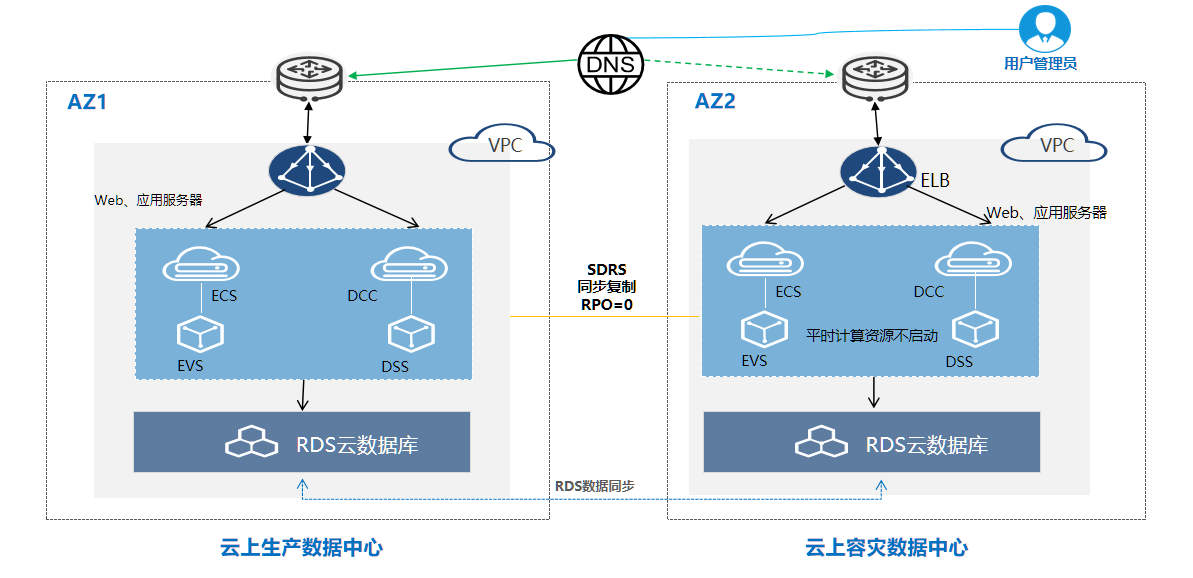

用户访问流量:

  • 通过智能DNS服务进行业务访问流量的控制,正常时用户流量100%引流至生产中心,灾难时期用户流量100%切换至容灾中心;

Web/APPServer数据同步:

  • Web服务、应用服务服务器通过SDRS存储同步复制服务实现同步;

数据库同步:

  • 云上使用RDS数据库服务,进行跨AZ主备部署,跨AZ间数据同步;

容灾恢复切换:

  • 当生产中心发生故障时。RDS数据库自动切换至备库,应用层通过SDRS的一键容灾切换功能切换至容灾节点。并通过智能DNS服务将用户流量全部切换至容灾节点;

  • 通过SDRS提供的容灾演练功能进行一键演练。

5.4 华为云两地三中心容灾方案

5.4.1 方案目标

提供最高程度的业务连续性和数据可用性,在发生超大规模地域级自然灾害的时候都能保护数据和业务;

RPO时间取决于数据库复制间隔,RTO分钟级。


5.4.2 方案特点

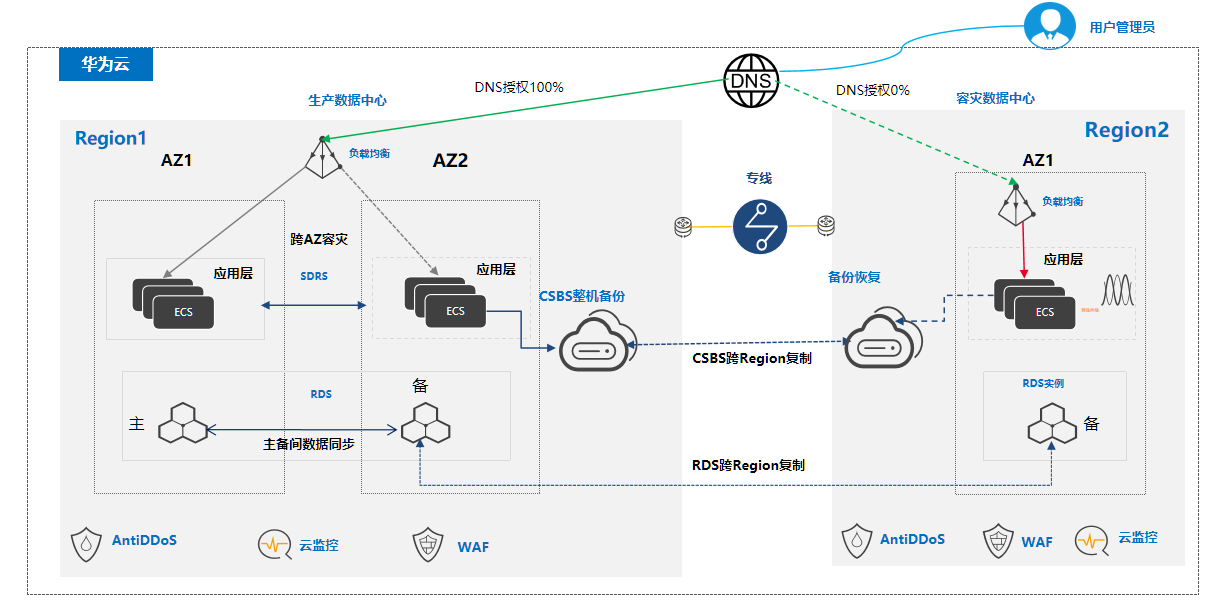

  1. 生产数据中心和容灾中心分别部署在华为云2个不同Region;
  2. 生产中心采用双AZ部署,同城双AZ。容灾中心单AZ;
  3. 在生产和容灾中心分别部署RDS数据库实例,数据库同城跨AZ使用RDS主备模式,跨Region使用DRS服务实现RDS数据库复制;
  4. 生产和容灾中心产生的应用配置、日志、备份等,通过CSBS实现跨区复制;
  5. 生产站点某个AZ故障时,通过SDRS将应用切换到另一个AZ,数据库主备切换;
  6. Region1故障时,切换数据库的主备状态,然后将DNS授权修改为生产站点0%,容灾站点为100%;
  7. 生产Region1修复后,数据库切换回主库,DNS切换回主站。

5.5 客户案例

5.5.1 案例10 - 某互联网金融容灾方案

5.5.1.1 业务架构


5.5.1.2 客户背景

  • 新成立的互联网小额信贷业务,隶属金融行业范畴;
  • 金融行业对资源隔离有要求,已于2018年在华为专属云部署相关业务,部署形态为专属计算集群服务(DCC)+专属分布式存储服务(DSS)。

5.5.1.3 客户诉求

  • 计算存储隔离、满足合规性要求;
  • 对云上重要业务进行容灾,要求RPO=0,能够在主站点故障后,快速将业务切换到容灾站点;
  • 支持容灾演练用以验证容灾的能力,降低容灾TCO。

5.5.1.4 解决方案

  • 安全合规: 采用专属云方案(计算:DCC,存储:DSS)满足资源独享、隔离和合规性要求。
  • 业务连续性保证: 采用SDRS服务(存储层同步复制保证RPO=0)提供云上跨AZ容灾能力。
  • 随时容灾演练: 利用SDRS服务提供的在线容灾演练能力,客户可随时进行业务容灾仿真演练,检验系统稳定性。
  • 降TCO: 采用SDRS服务容灾,无需额外支付第三方复制软件费用,节省成本

5.5.2 案例11 - 法国某水务集团云化转型

5.5.2.1 业务架构


5.5.2.2 客户背景

  • IT主机的合同到期,成本高昂;
  • 复杂落后的IT架构带来极高的运维成本。

5.5.2.3 客户诉求

  • 稳定安全可扩展的IaaS平台;
  • 对云上业务进行容灾,要求RPO=0RTO<4小时,能够在主站点故障后,快速将业务切换到容灾站点;
  • 对各个应用和数据做自定义策略的备份,降低TCO。

5.5.2.4 解决方案

  • 采用法电公有云(华为合营云) 的IaaS满足稳定、安全、可扩展的资源诉求;
  • 采用存储容灾服务(SDRS) 为应用服务器提供的RPO=0的跨AZ容灾能力,容灾站点的虚拟机均处于关机状态(不收取费用),只占用存储资源;
  • 采用云硬盘备份(VBS)/云服务器备份(CSBS) 服务满足数据备份诉求。
