【路径规划】基于matlab人工势场算法多机器人协同编队避障路径规划【含Matlab源码 1192期】

一、简介

基于matlab人工势场算法多机器人协同编队避障路径规划

二、源代码

function [ output_args ] = formation_avoidance3( input_args )
    %% 初始化 位置pose、速度V、加速度控制量control
       init_f=[-3 -6 0; %%%[x y th]
                -5 6 0;
                2 4 pi/4;
                5 -3 -pi/4;
                3 0 pi/2];
    pose_x=init_f(:,1);
    pose_y=init_f(:,2);
    pose_th=init_f(:,3);
    %% follower相对leader的位置
    delta_x=[-2 -6 -2 -6 0];   % 相对间隔误差
    delta_y=[4 4 -4 -4 0];  %领航者与自己无误差

    fol_num=4;
    N=5;             % 4follower and 1 leader
    countmax=2000;
    dt=0.1;
    gama=3;
    di=0.02; %%%重心偏移 单位m


    K0=0;
    %%% 直线K1 K2都设在0.2左右 k3=0
    %%% 圆不考虑K2=0 K1，K3设为0.2左右
    K1=1;%%%位置偏差线速度调节
    K2=1;%%位置偏差角速度调节
    K3=0.01;%%朝向偏差角速度调节


%     %% 通信拓扑图:1-4行为follower 最后一行为leader
    A=[0 1 1 1 1;     % a(ij)
       0 0 0 0 1;
       0 0 0 1 1;
       0 0 1 0 1;
       0 0 0 0 0];
%    %% 通信拓扑图:1-4行为follower 最后一行为leader
%     A=[0 0 0 0 1;     % a(ij)
%        0 0 0 0 1;
%        0 0 0 0 1;
%        0 0 0 0 1;
%        0 0 0 0 0];
    A=[0 1 1 1 3;     % a(ij)
       0 0 0 0 3;
       0 0 0 1 3;
       0 0 1 0 3;
       0 0 0 0 0];

    linear_v(:,1)=[0;0;0;0;1];
    angular_w(:,1)=[0;0;0;0;1];
    k=0;
    % 最高速度m/s],最高旋转速度[rad/s],加速度[m/ss],旋转加速度[rad/ss]]
    Kinematic=[1.5,toRadian(60.0),0.5,toRadian(50.0)];%% 运动限制
  	error_temp(1:fol_num,1:4)=0;%%行为follower个数、列为两个时刻的x,y偏差
    in_degree=sum(A,2);

    %% 开始循环 走顺时针圆周
%     figure;
    for count=1:countmax
        k=k+1;
        linear_v(N,k+1)=linear_v(N,k);%领航者速度不变
        angular_w(N,k+1)=angular_w(N,k);
%         if count==500
%             linear_v(N,k+1)=0.5;%领航者速度不变
%              angular_w(N,k+1)=0.5;
%         end
%         if count==1000
%             linear_v(N,k+1)=0.5;%领航者速度不变
%              angular_w(N,k+1)=0;
%         end

        for i=1:fol_num

            sum_delta_x=0;
            sum_delta_y=0;
            for j=1:N %%考虑邻居对它的影响
                if k==1
                    temp_x=0;
                    temp_y=0;
                else
                    temp_x=(pose_x(j,k)-pose_x(j,k-1))/dt;
                    temp_y=(pose_y(j,k)-pose_y(j,k-1))/dt;
                end
                sum_delta_x=sum_delta_x+A(i,j)*(temp_x+gama*((pose_x(j,k)-pose_x(i,k))-(delta_x(j)-delta_x(i))));
                sum_delta_y=sum_delta_y+A(i,j)*(temp_y+gama*((pose_y(j,k)-pose_y(i,k))-(delta_y(j)-delta_y(i))));
            end
            sum_delta_x=sum_delta_x/in_degree(i);
            sum_delta_y=sum_delta_y/in_degree(i);

            linear_v(i,k+1)=cos(pose_th(i,k))*sum_delta_x+sin(pose_th(i,k))*sum_delta_y;
            angular_w(i,k+1)=(-sin(pose_th(i,k))*sum_delta_x+cos(pose_th(i,k))*sum_delta_y)/di;
            u_old=[linear_v(i,k);angular_w(i,k)];
            u=[linear_v(i,k+1);angular_w(i,k+1)];
            %%%加入速度限制
            u=limit(u_old,u,Kinematic);

            old_position=[pose_x(i,k);pose_y(i,k);pose_th(i,k)];
            new_position=motion(old_position,u,dt);
            pose_x(i,k+1)=new_position(1)-di*cos(new_position(3));
            pose_y(i,k+1)=new_position(2)-di*sin(new_position(3));
            pose_th(i,k+1)=new_position(3);
        end
        %% 更新领航者
        old_position=[pose_x(N,k);pose_y(N,k);pose_th(N,k)];
        u=[linear_v(N,k+1);angular_w(N,k+1)];
        new_position=motion(old_position,u,dt);
        pose_x(N,k+1)=new_position(1);
        pose_y(N,k+1)=new_position(2);
        pose_th(N,k+1)=new_position(3);

        tt_x(1:4,k)=pose_x(5,k);
        error_x(:,k)=tt_x(1:4,k)-pose_x(1:4,k)+(delta_x(1:4))';
        tt_y(1:4,k)=pose_y(5,k);
        error_y(:,k)=tt_y(1:4,k)-pose_y(1:4,k)+(delta_y(1:4))';
        function interpoint( x1,y1,x2,y2,x3,y3,colo,lstyle)
%UNTITLED2 此处显示有关此函数的摘要
%   此处显示详细说明
if (nargin==6)
    colo='k';
    lstyle=':';
end
syms k b m n x y;
if(x1==x2)%x1x2直线斜率不存在
    solx=x1;
    soly=y3;
elseif(y1==y2)%x1x2直线斜率为0
    solx=x3;
    soly=y1;
else
    solk=(y2-y1)/(x2-x1);
    solb=y2-solk*x2;
    solk1=-1/solk;
    solb1=y3-solk1*x3;
    solx=(solb1-solb)/(solk-solk1);
    soly=solk*solx+solb;
%     [solx,soly] = solve(solk1*x-y+solb1==0,solk*x-y+solb==0,x,y);
end
line([x1,solx],[y1,soly],'color',colo,'linestyle',lstyle);
line([x3,solx],[y3,soly],'color',colo,'linestyle',lstyle);
end








1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

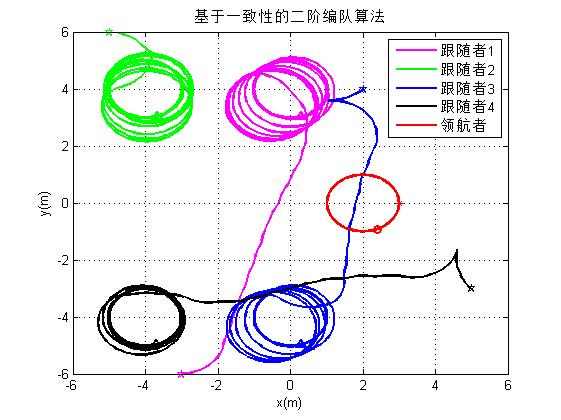

三、运行结果
