基于STM32+华为云IOT设计的智慧路灯【玩转华为云】

DS小龙哥发表于 2022/05/07 15:20:10 2022/05/07

【摘要】当前设计的智慧路灯采用NBIOT模块-BC20连接华为云物联网服务器，上传路灯的各种参数信息：环境光强度、太阳能充电板电压、锂电池电量等信息。设计了一款手机APP，可以通过华为云物联网平台的应用侧提供的开发接口，获取路灯上传的参数信息，并且可以在手机APP上远程手动控制路灯开关，设置路灯的开启和关闭时间等。

1. 前言

随着工业和城市的快速发展，道路照明系统的产业也在迅速发展，并趋于复杂化,为了更经济地控制和维护复杂的路灯系统，市面上各大科技公司开发了各种路灯控制系统，并且路灯都连上物联网云端，连上了政府网络，可以远程了解路灯的工作情况，运行情况。
为了方便了解物联网平台，学习物联网开发，了解智慧路灯的开发，本文就采用华为云IOT物联网平台，选择STM32作为主控芯片，再配合相关的传感器完成智慧路灯开发。

2. 具体实现的功能以及相关的硬件

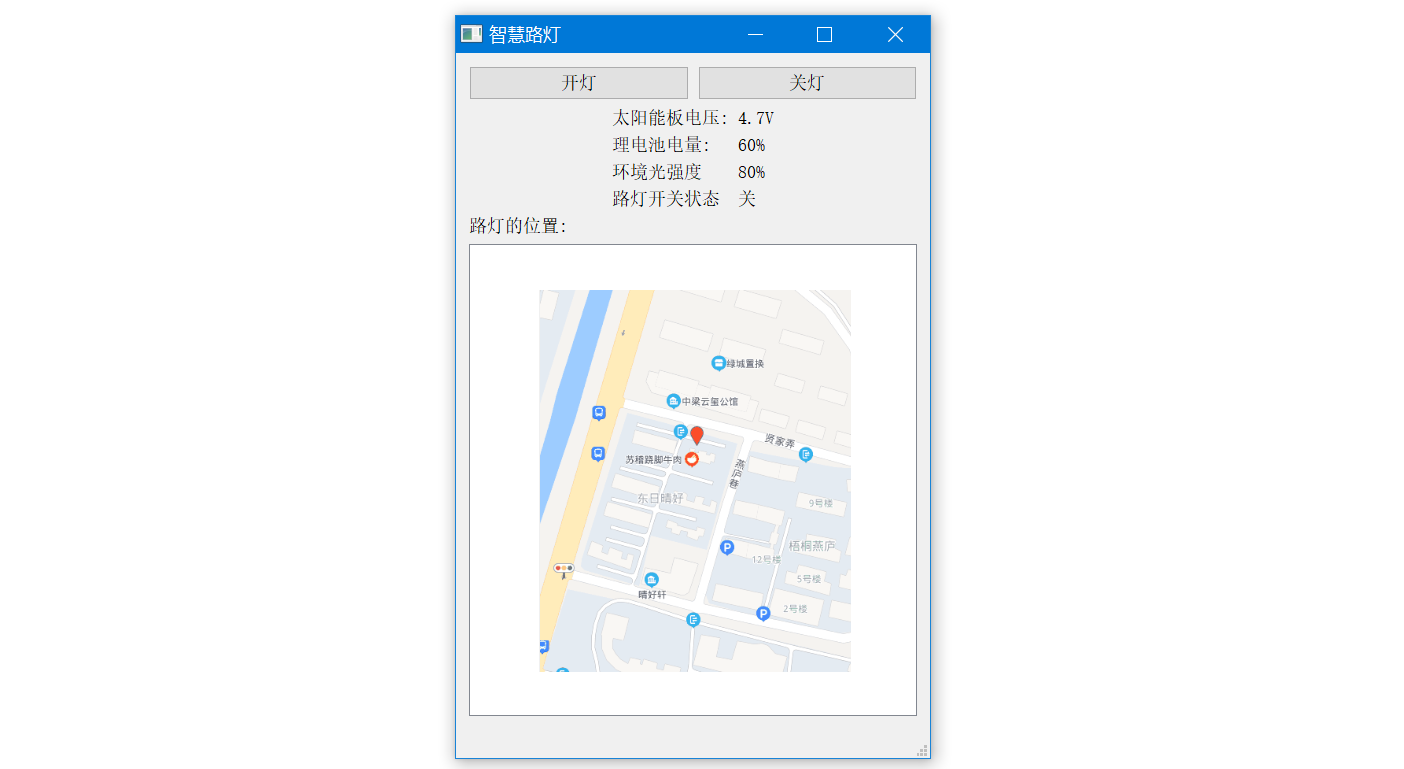

当前设计的智慧路灯采用NBIOT模块-BC20连接华为云物联网服务器，上传路灯的各种参数信息：环境光强度、太阳能充电板电压、锂电池电量等信息。设计了一款手机APP，可以通过华为云物联网平台的应用侧提供的开发接口，获取路灯上传的参数信息，并且可以在手机APP上远程手动控制路灯开关，设置路灯的开启和关闭时间等。智慧路灯的的主控芯片采用STM32F103C8T6、NBIOT联网模块采用BC20,BC20内置了MQTT协议，可以通过AT指令连接物联网平台实现通信。智慧路灯采用锂电池供电，并且配有太阳能充电板，可以使用太阳进行充电补偿电量。使用了功率监控器，电池电量检测芯片，可以检测充电效率、电流、电压、电池电量等信息。BC20带了GPS功能，可以上报路灯的GPS位置到云端服务器，手机APP获取之后，可以调用百度地图显示出路灯的位置。

3. 硬件选型

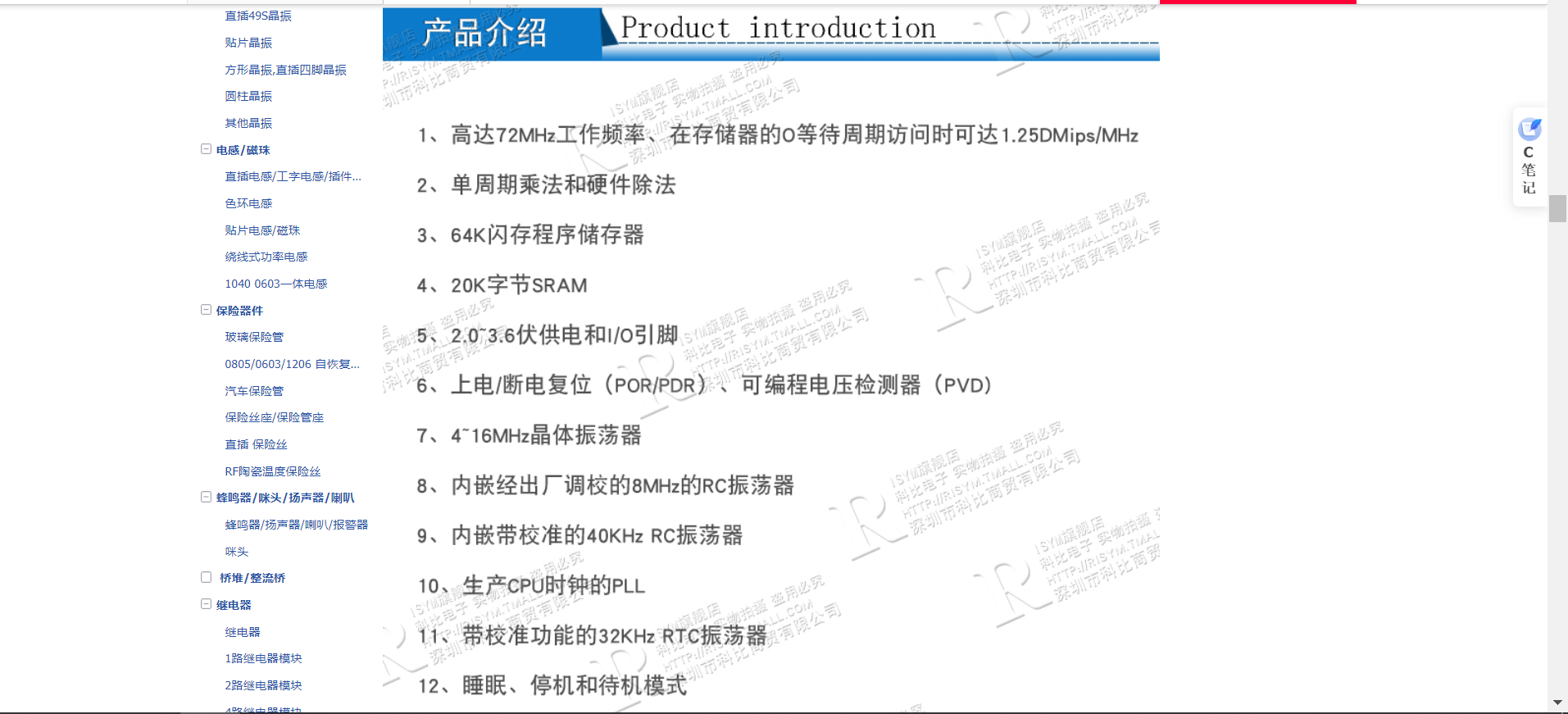

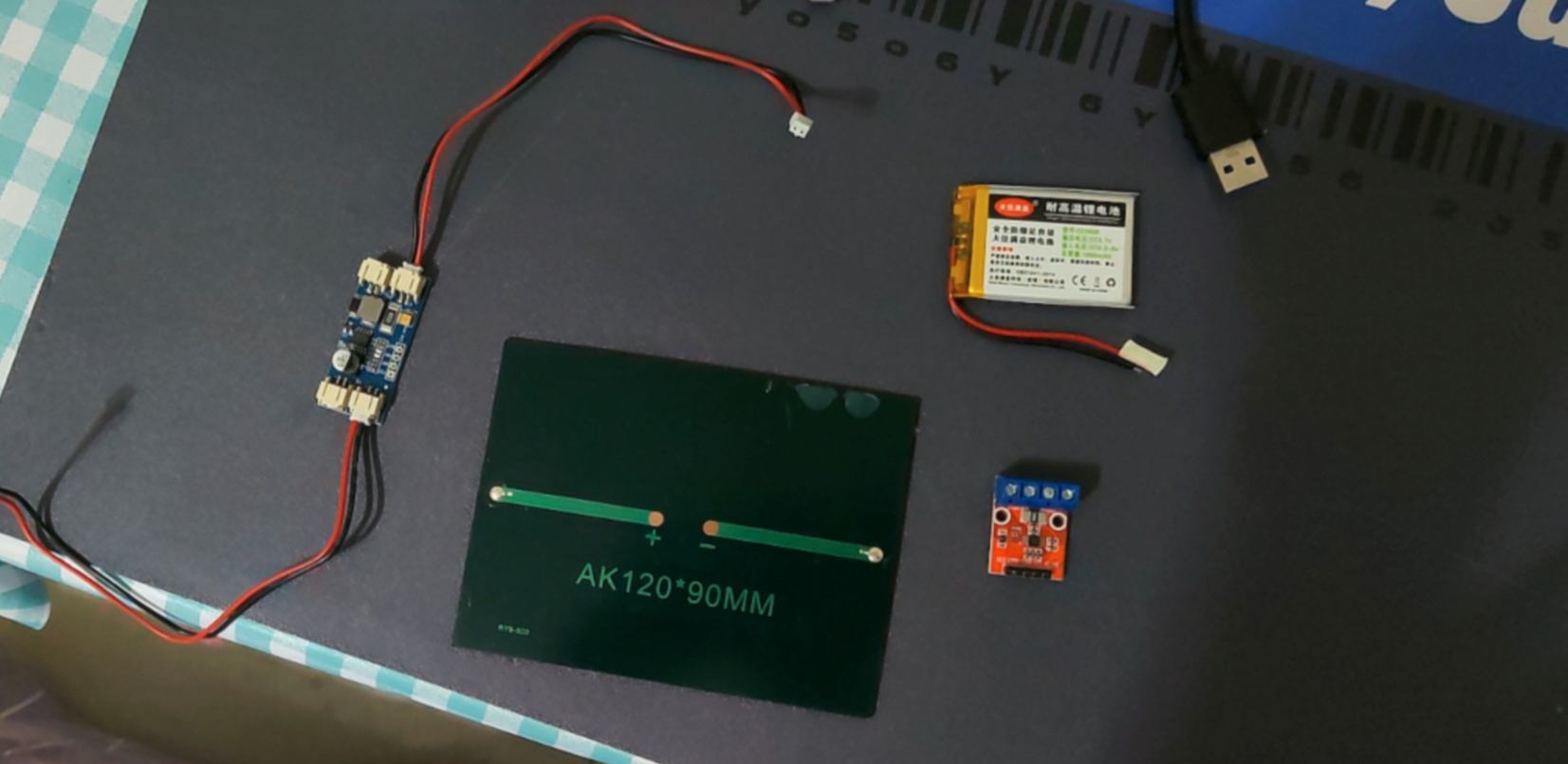

3.1 STM32F103C8T6

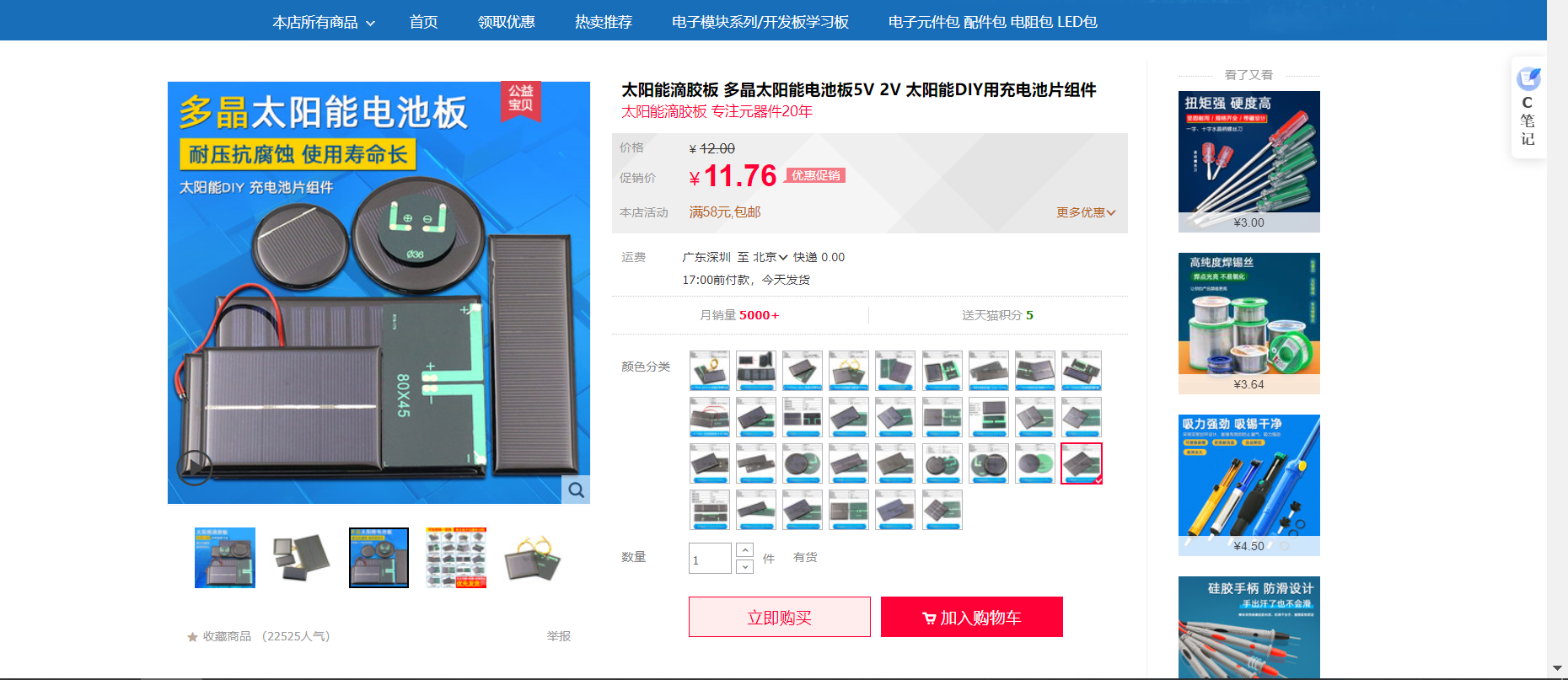

3.2 太阳能板

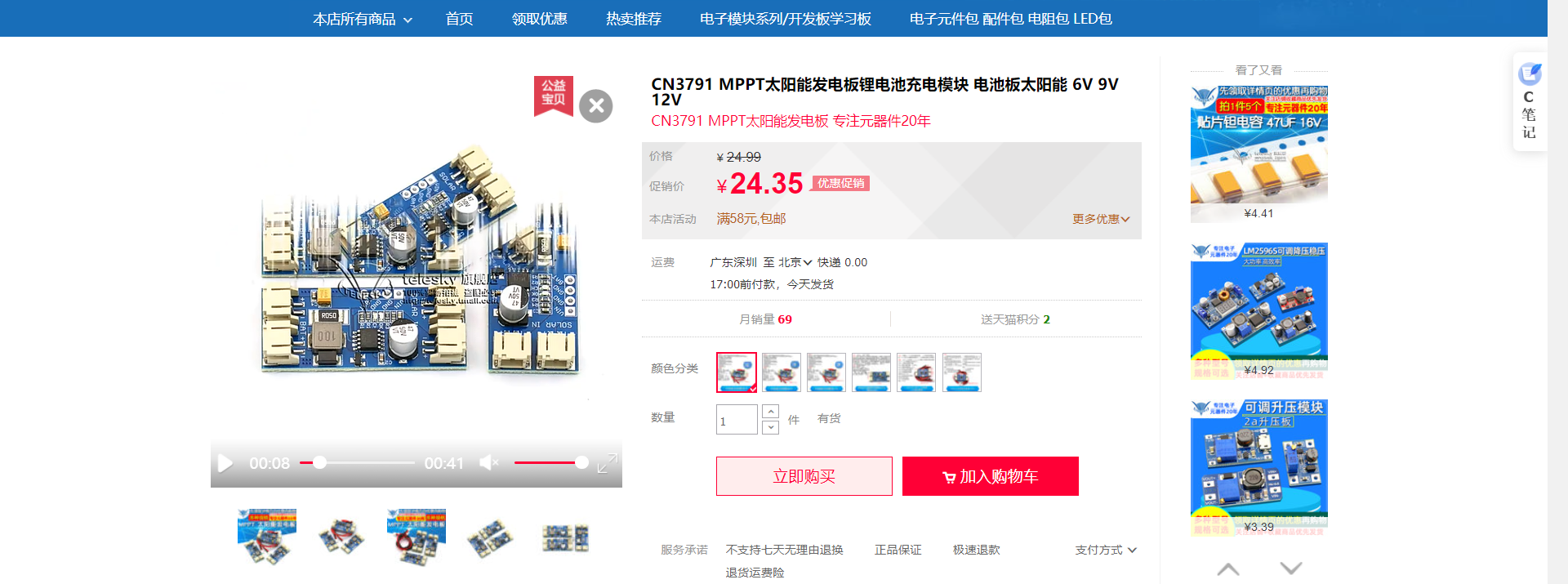

3.3 锂电池充电模块

3.4 功率检测模块

3.5 BH1750光敏传感器

3.6 LED灯

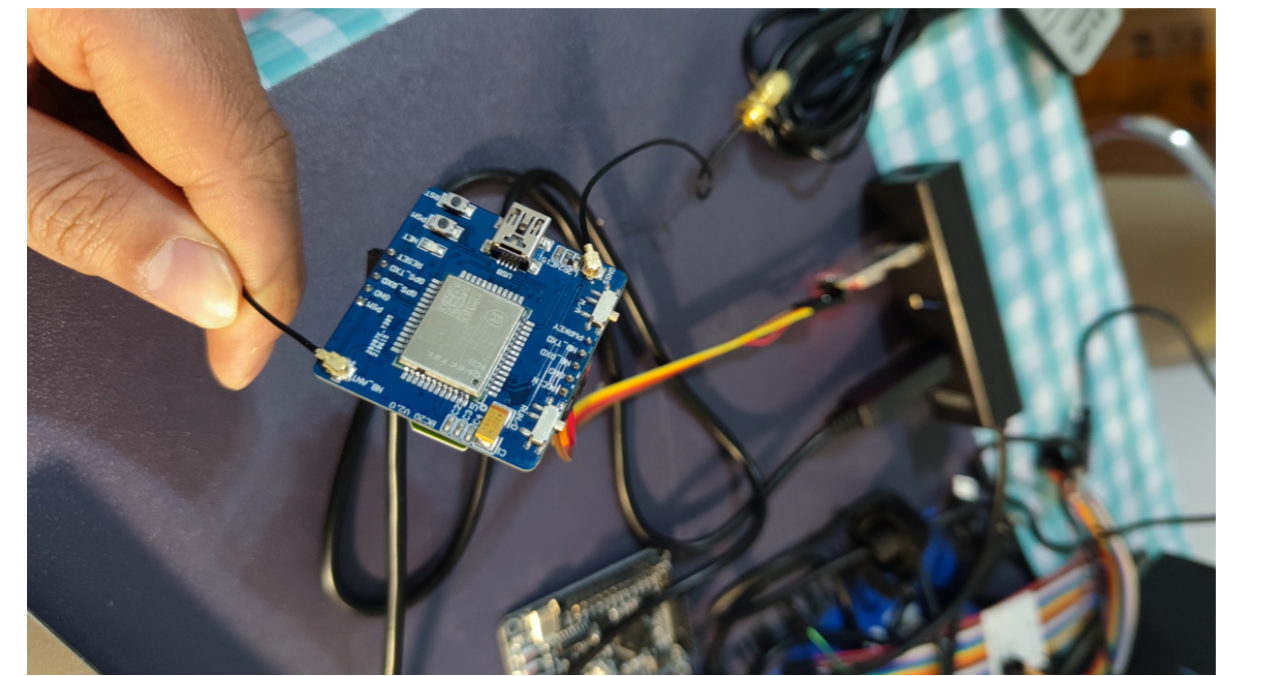

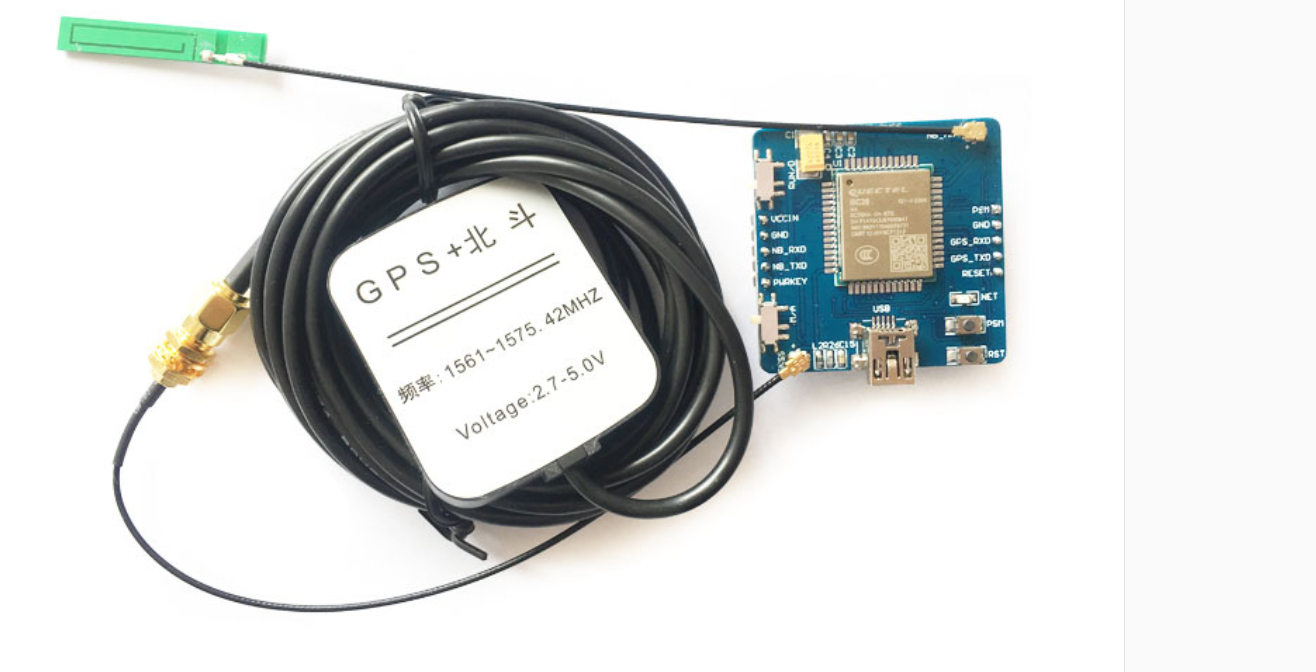

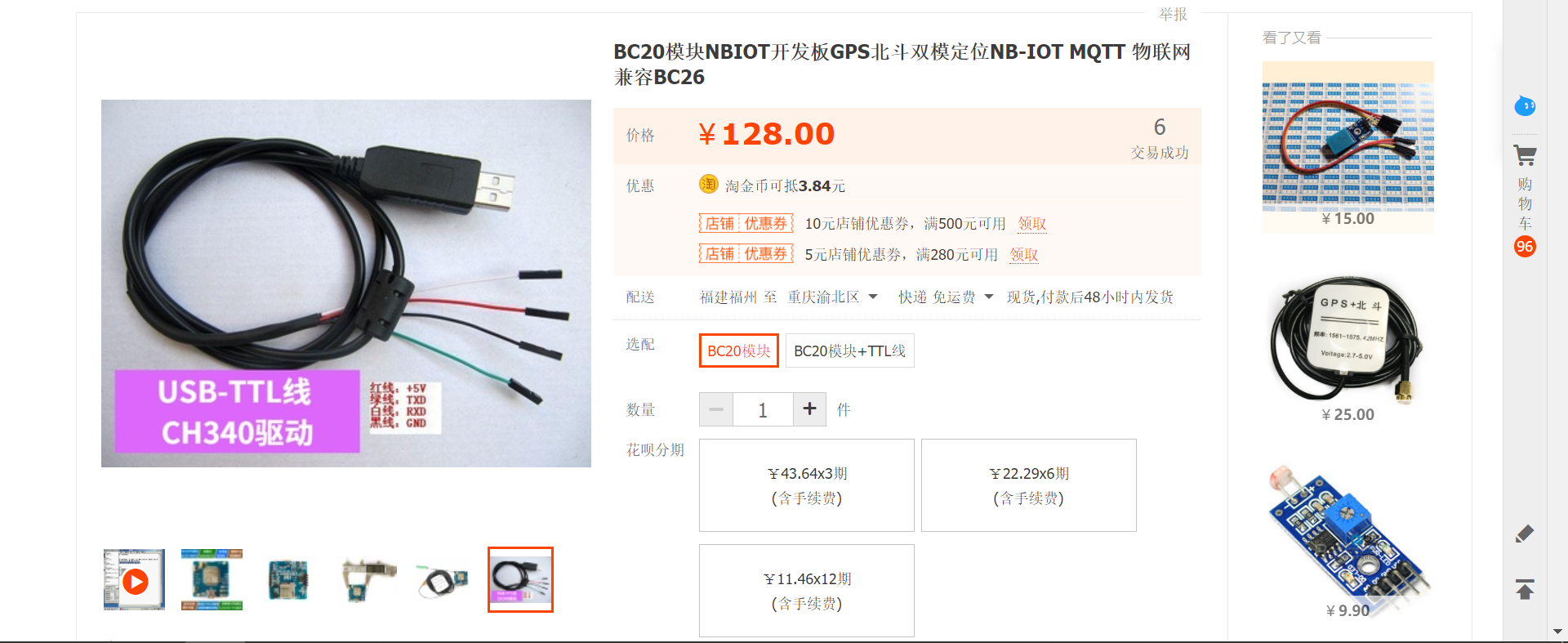

3.7 BC20-NBIOT模块

型号: BC20+BD+GPS
品牌: 创思
产地: 中国大陆
接口类型: TTL
适用场景: NBIOT
尺寸: 40x40x12mm
工作电流: 0.5A
支持TCP/IP协议:
支持传输速率: 115200Kbps
工作电压: 5V
是否支持语音电话: 否
模块类型: 其他
是否支持短信: 否
支持制式标准: GSM/GPRS(2G)
是否支持电话簿: 否

4. 创建产品与设备

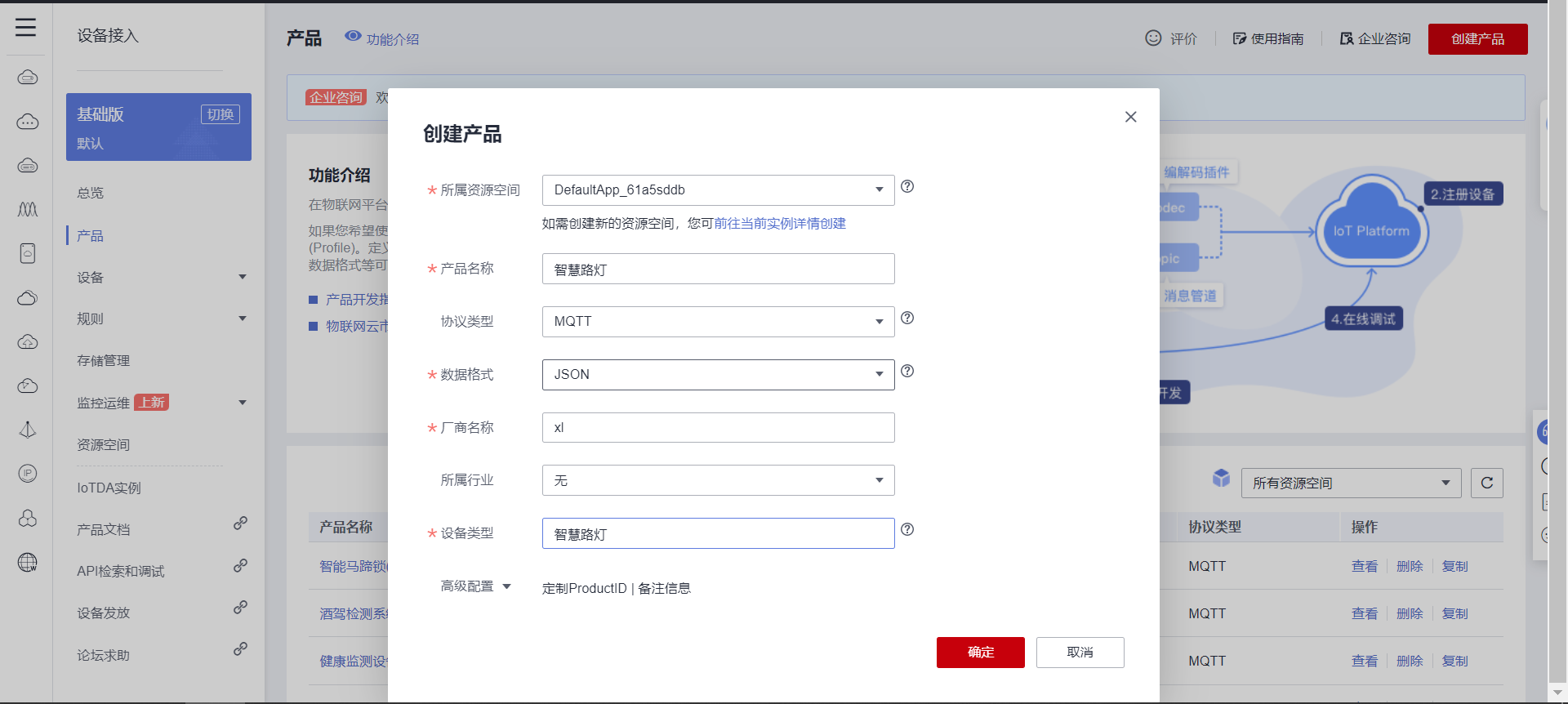

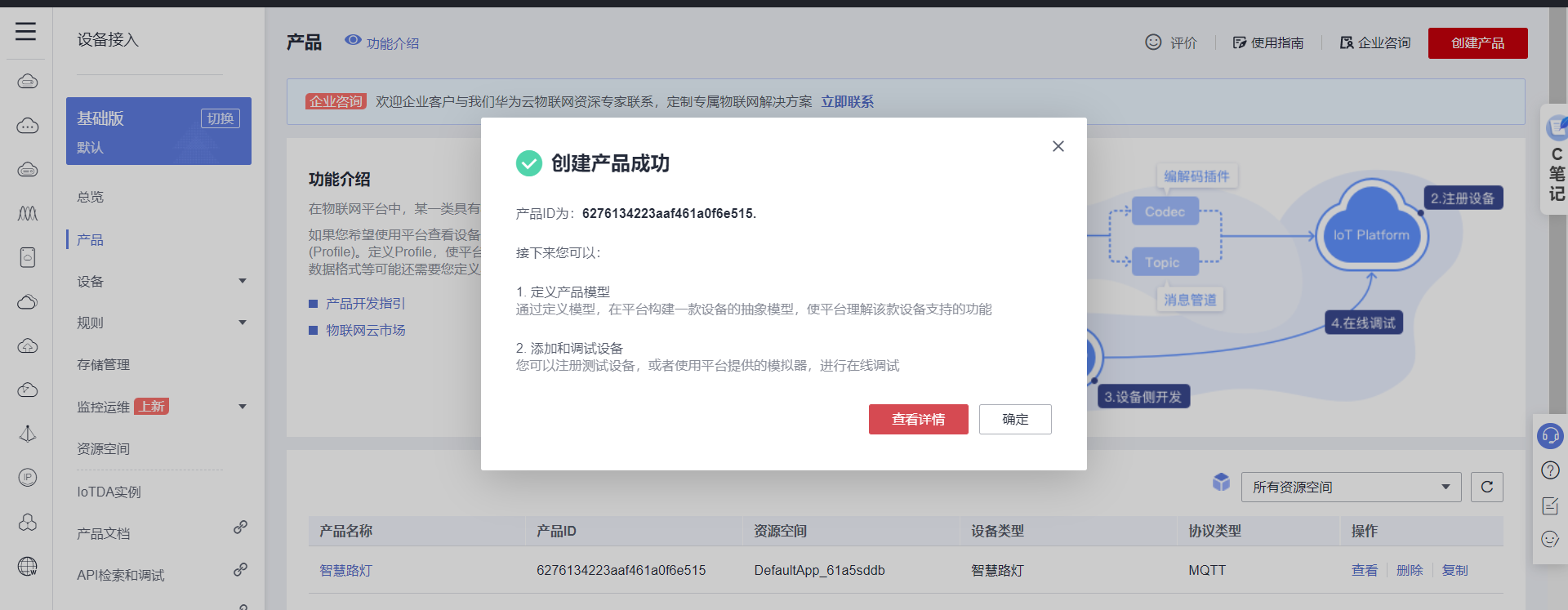

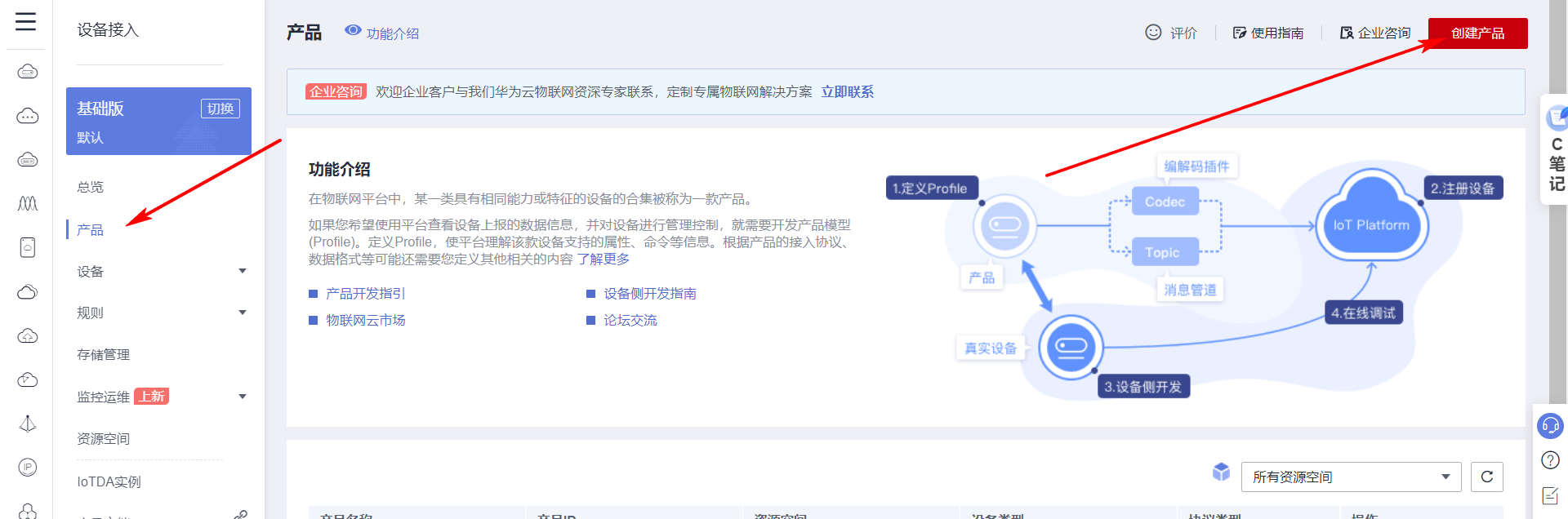

4.1 创建产品

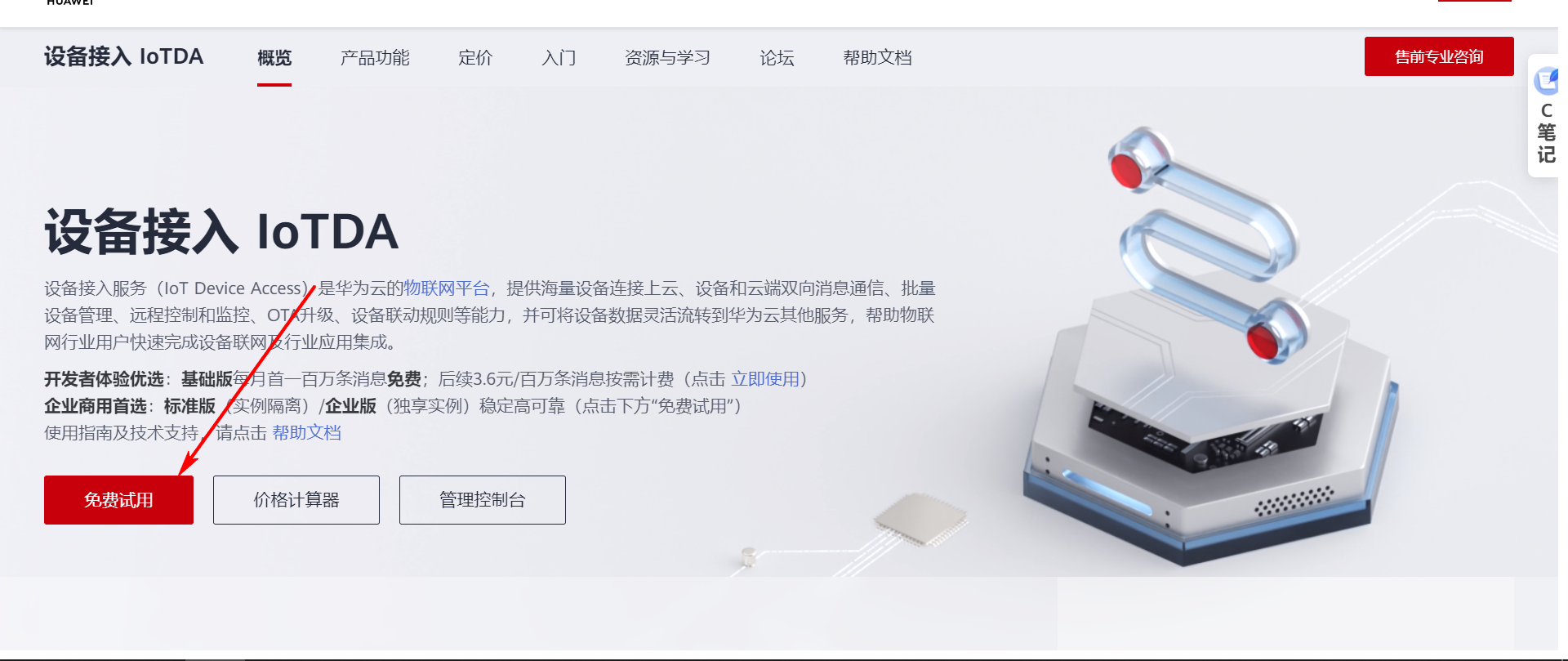

地址：https://www.huaweicloud.cn/?locale=zh-cn

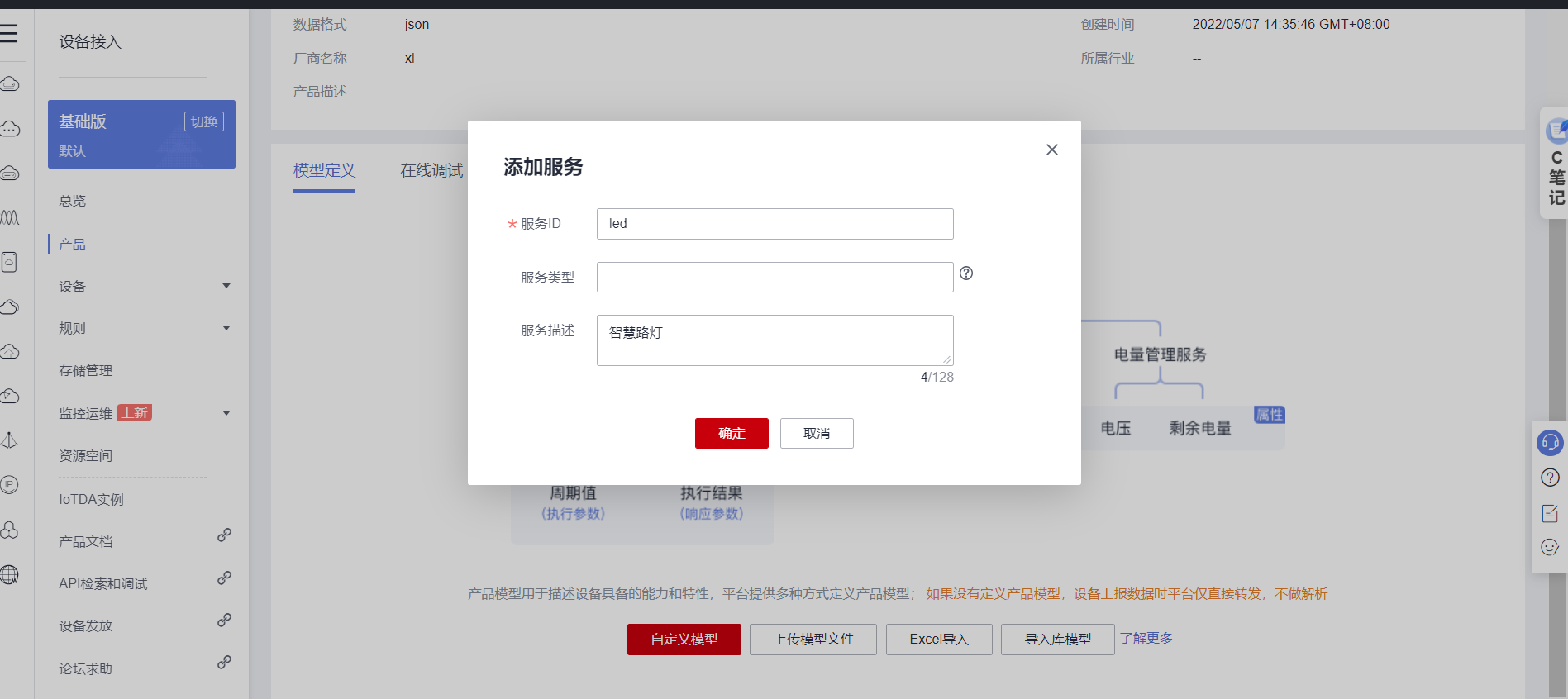

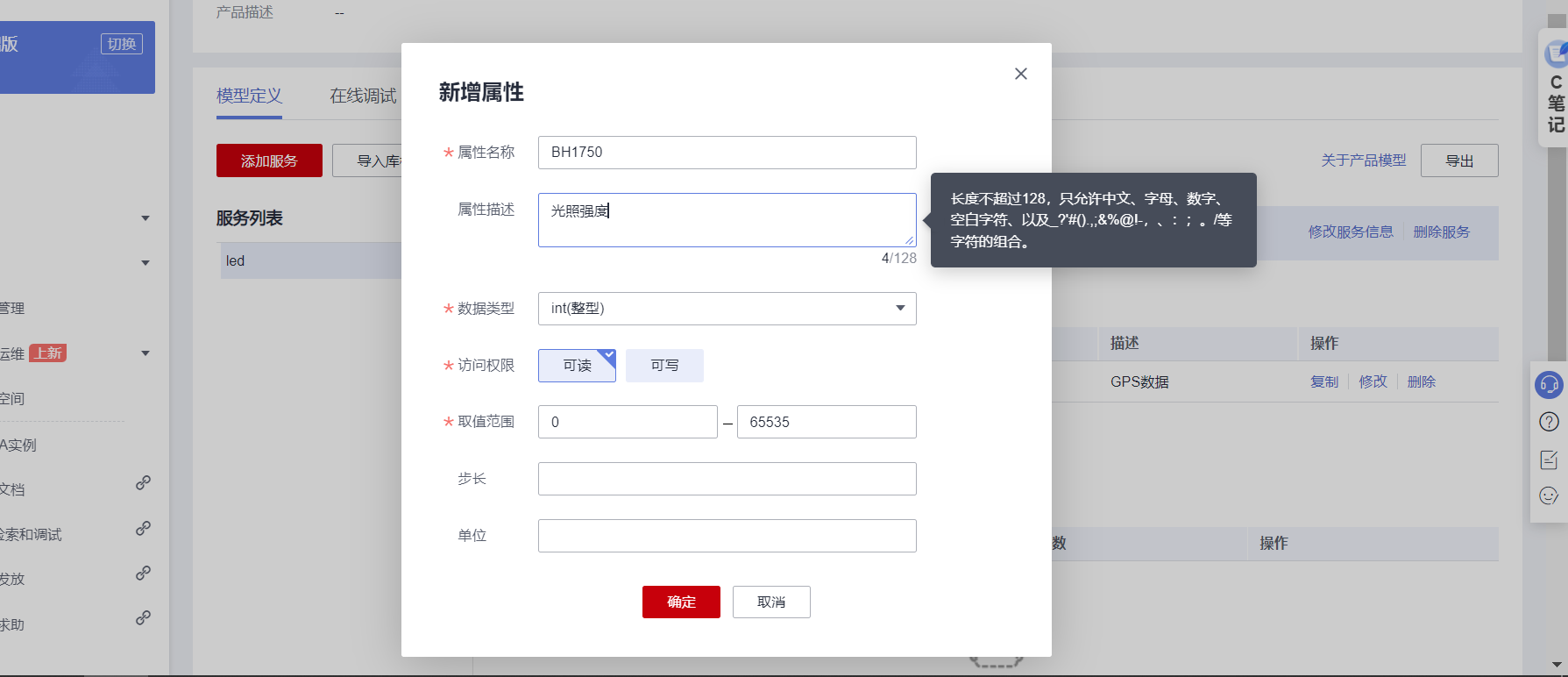

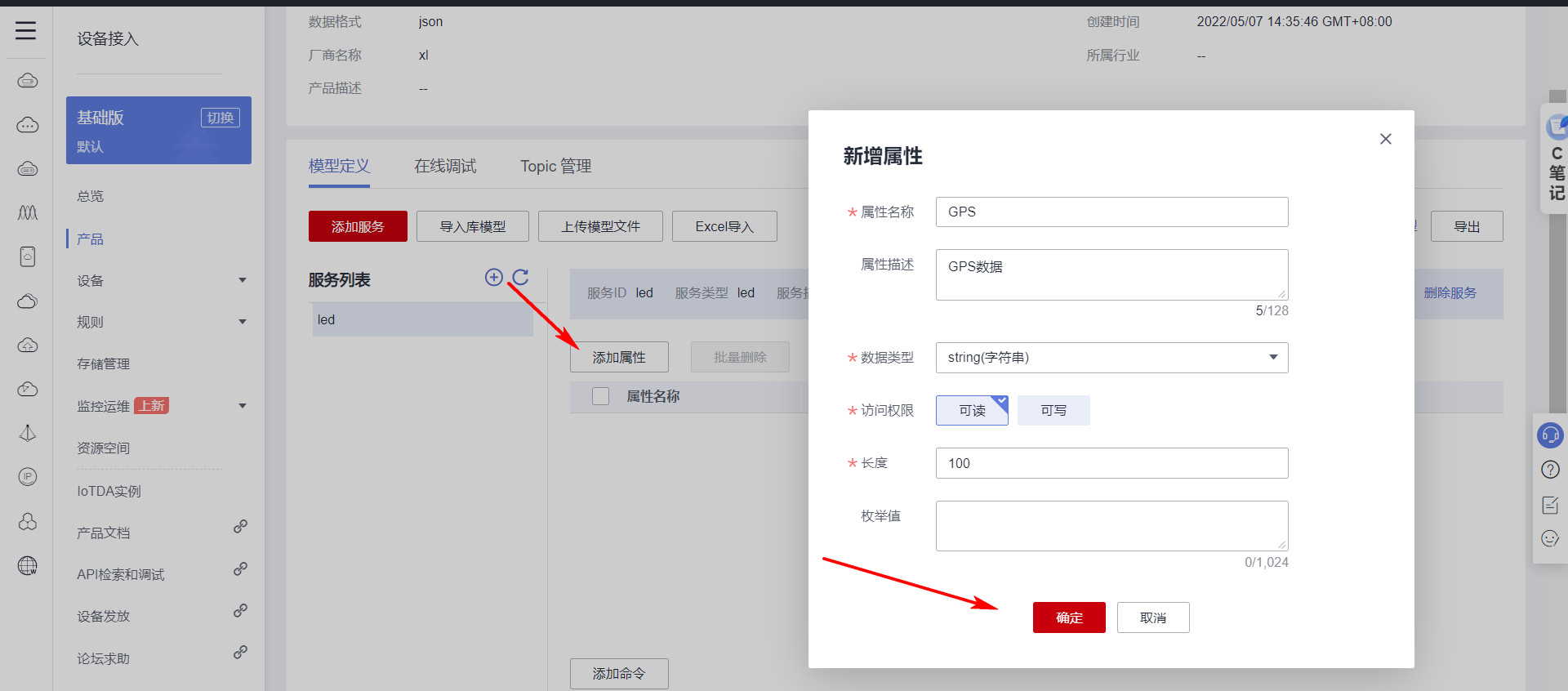

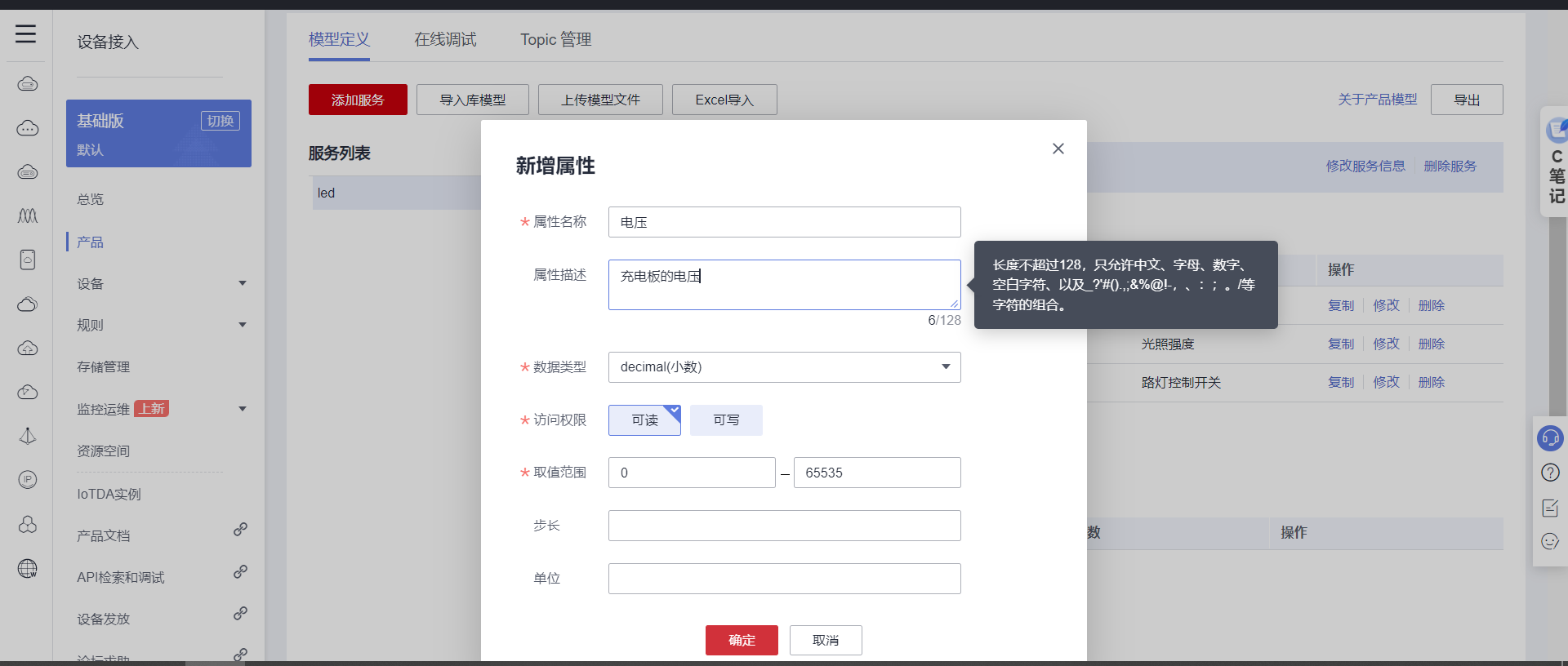

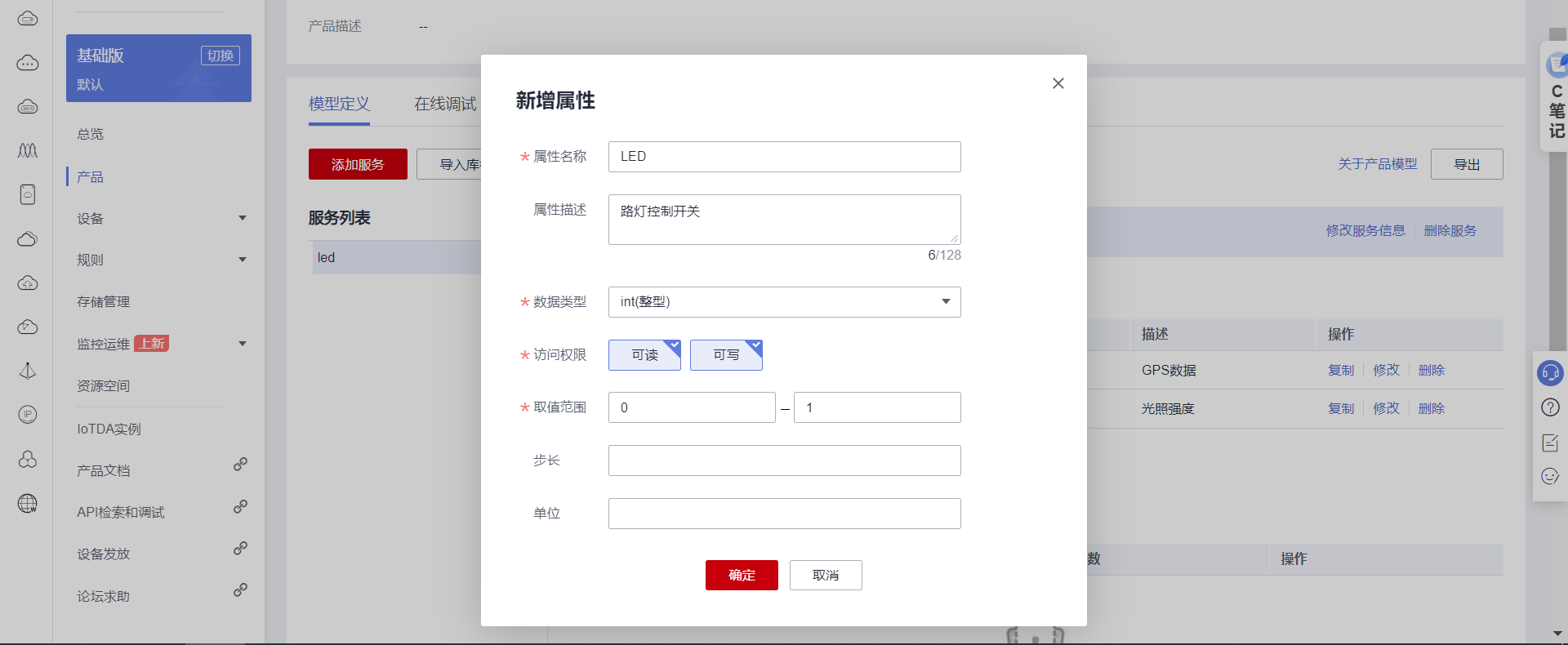

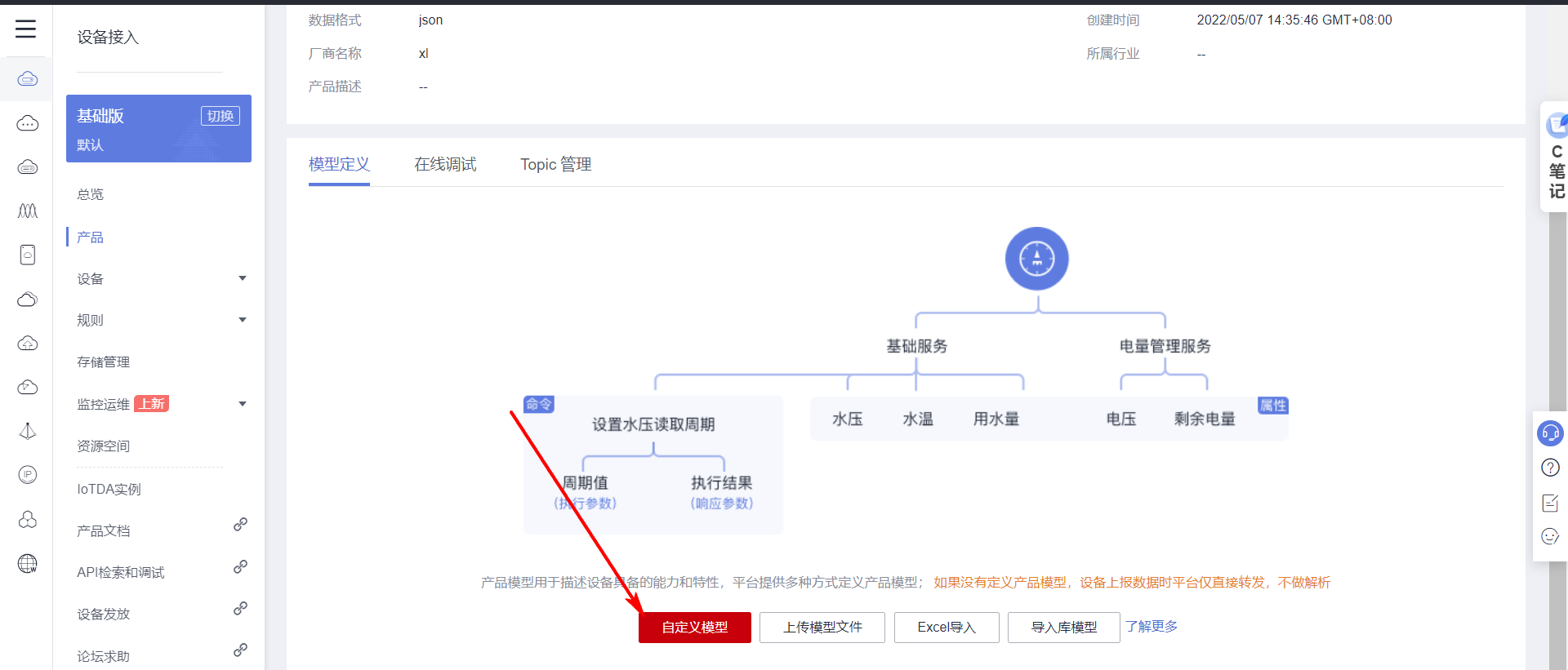

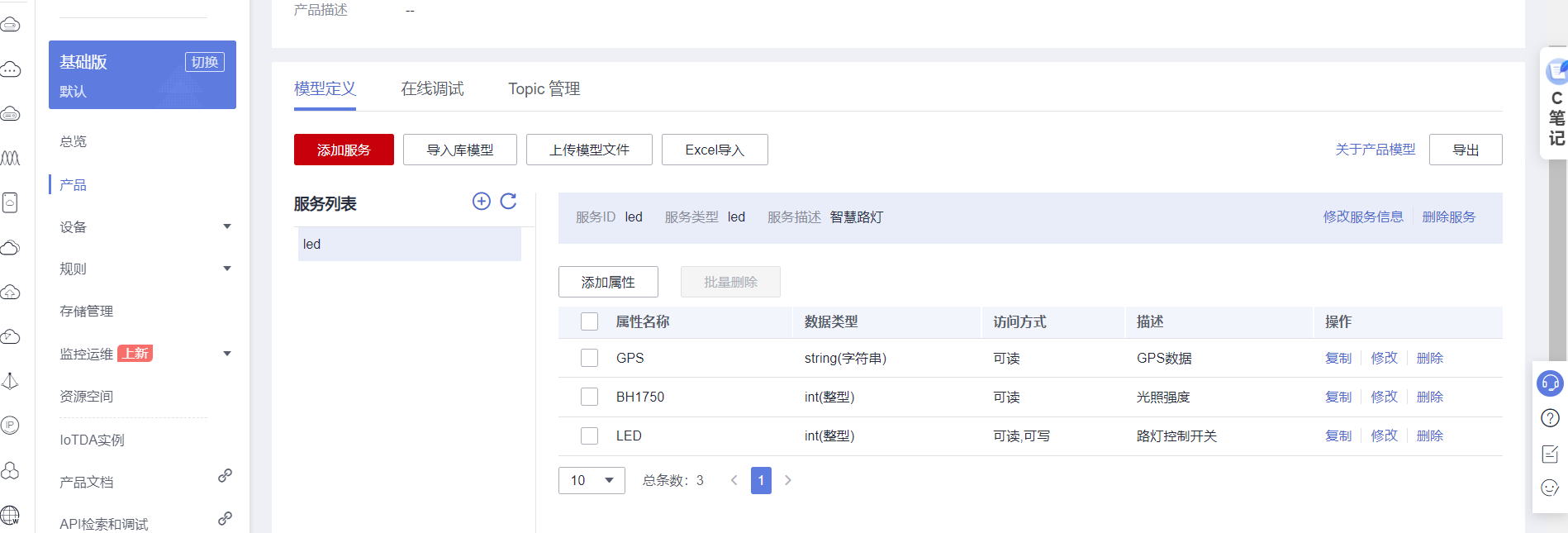

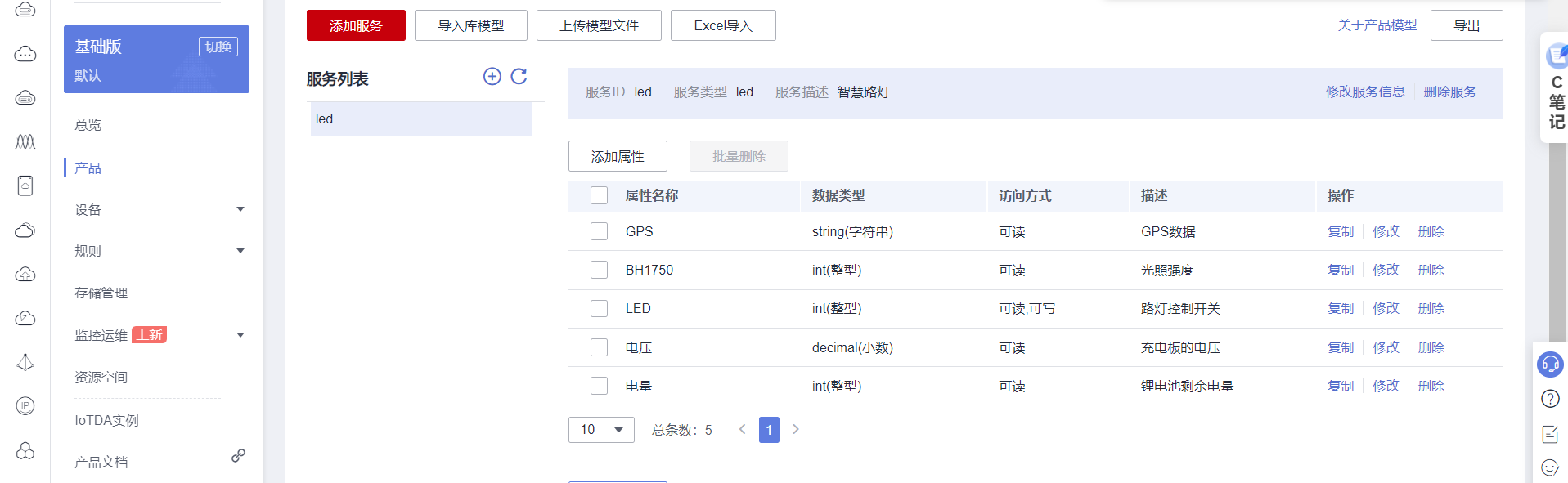

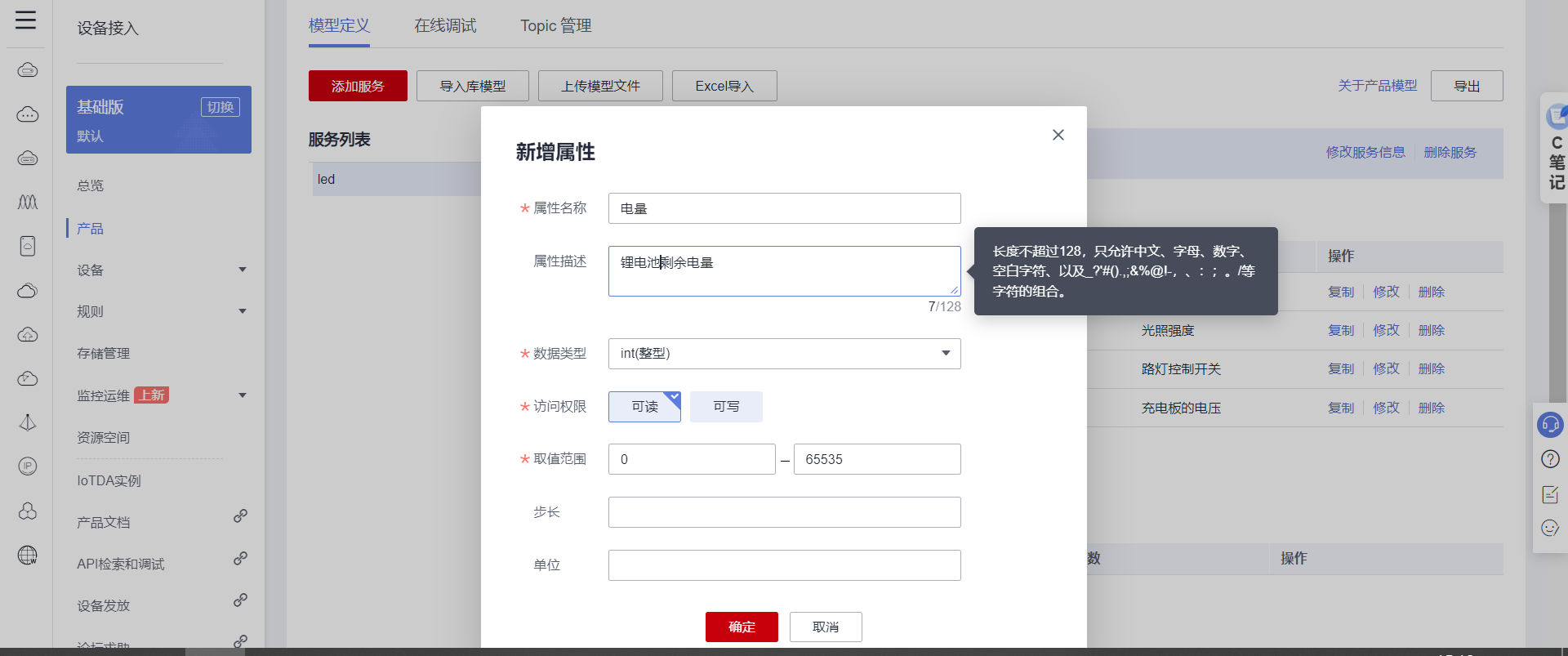

4.2 自定义模型

地址: https://console.huaweicloud.cn/iotdm/?region=cn-north-4#/dm-dev/all-product/7211833377cf435c8c0580de390eedbe/product-detail/6276134223aaf461a0f6e515

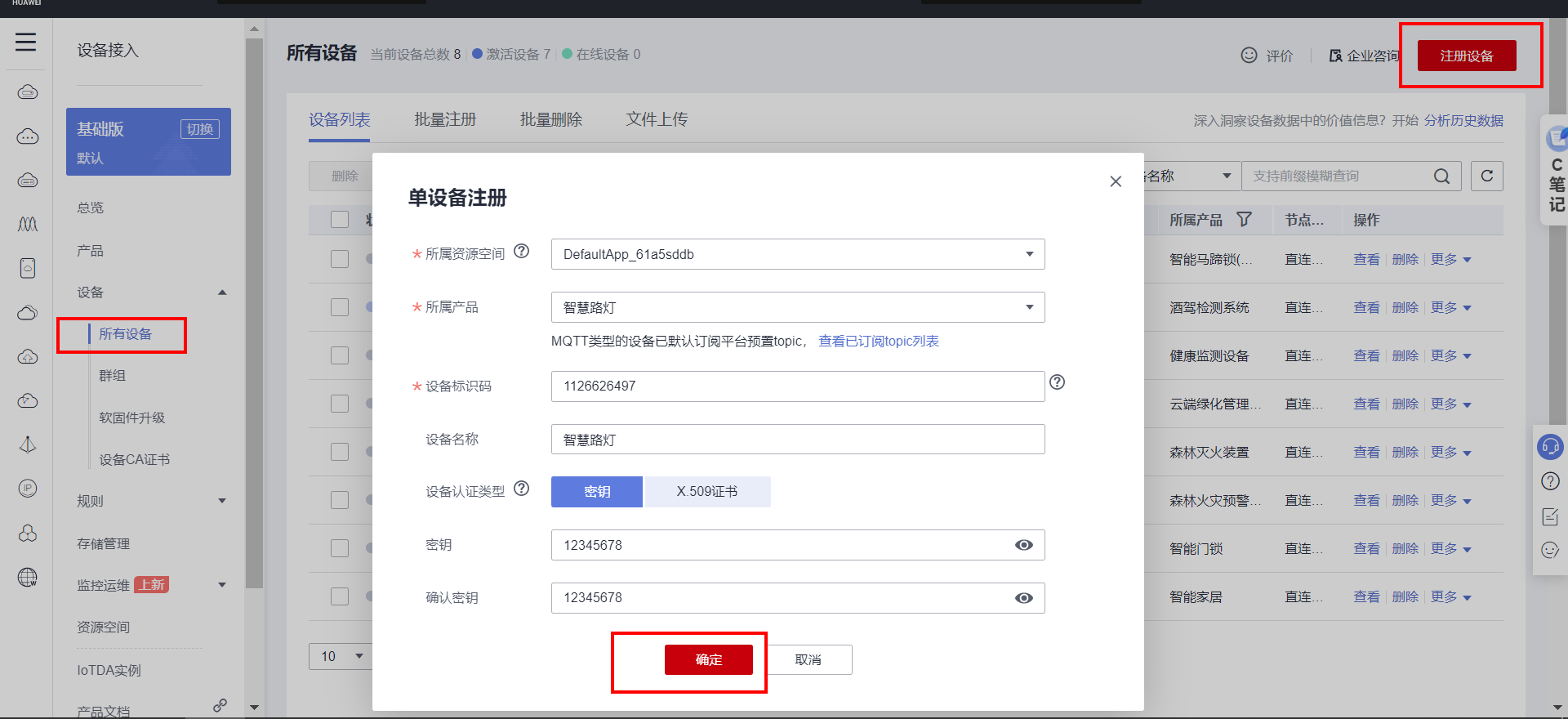

4.3 创建设备

{

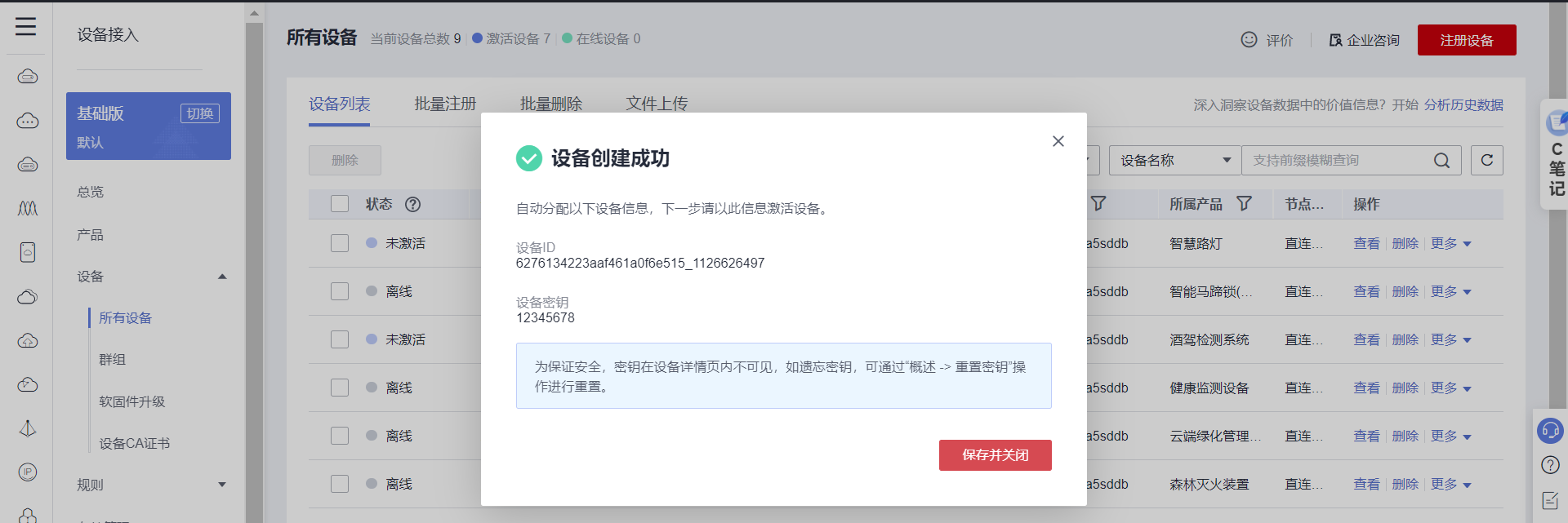

    "device_id": "6276134223aaf461a0f6e515_1126626497",
    "secret": "12345678"
}

4.4 MQTT密匙生成

创建完产品、设备之后，接下来就需要知道如何通过MQTT协议登陆华为云服务器。
官方的详细介绍在这里:
https://support.huaweicloud.cn/devg-iothub/iot_01_2127.html#ZH-CN_TOPIC_0240834853__zh-cn_topic_0251997880_li365284516112

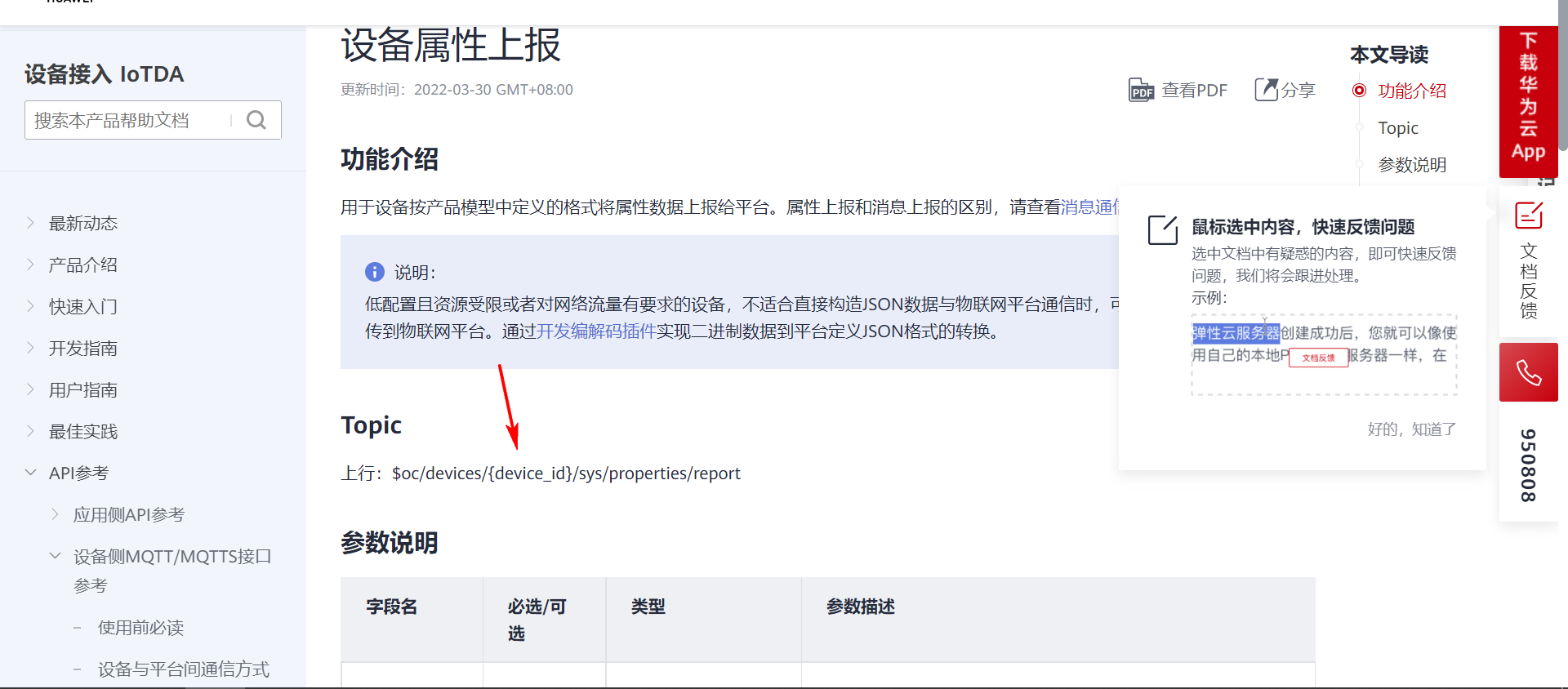

属性上报格式:

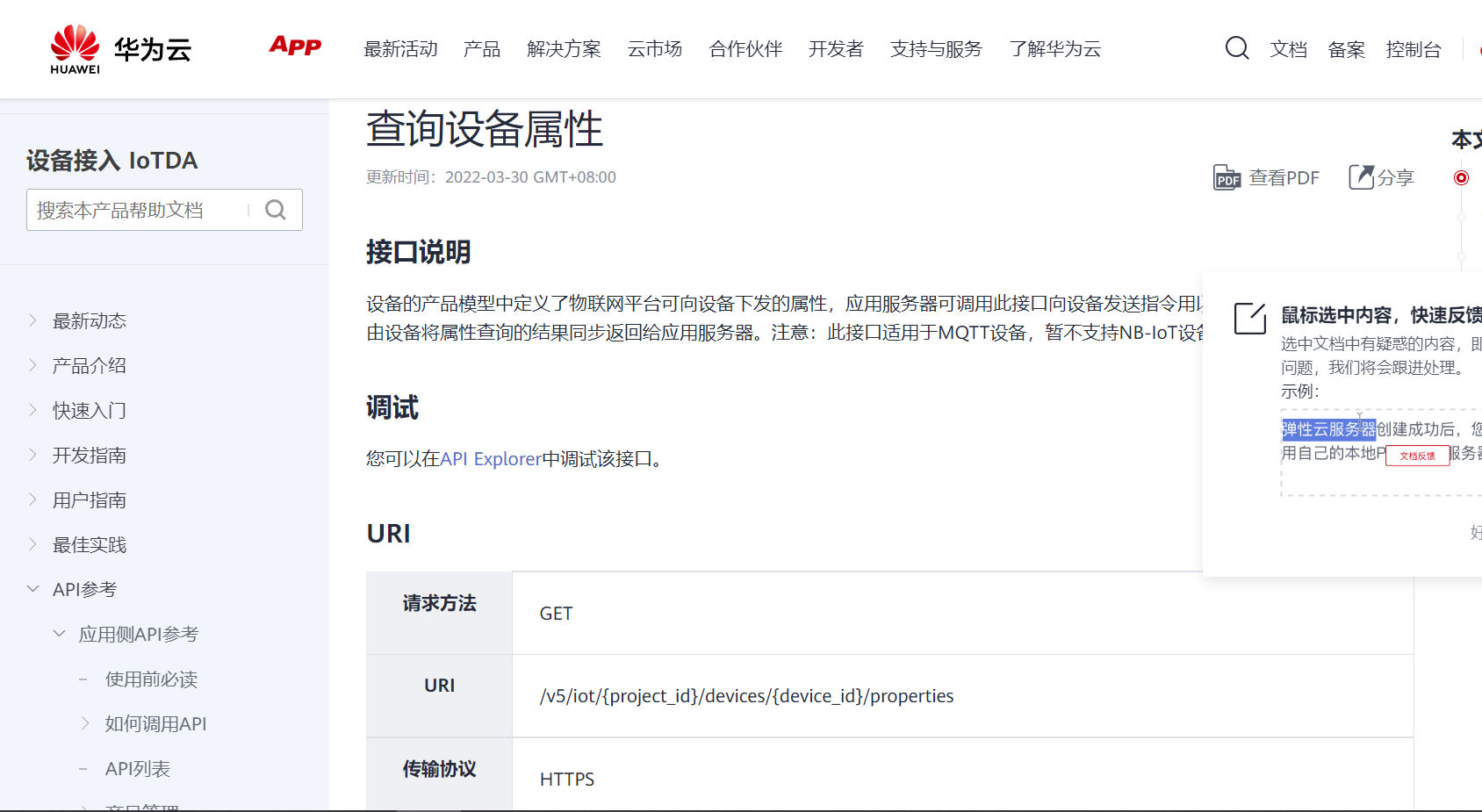

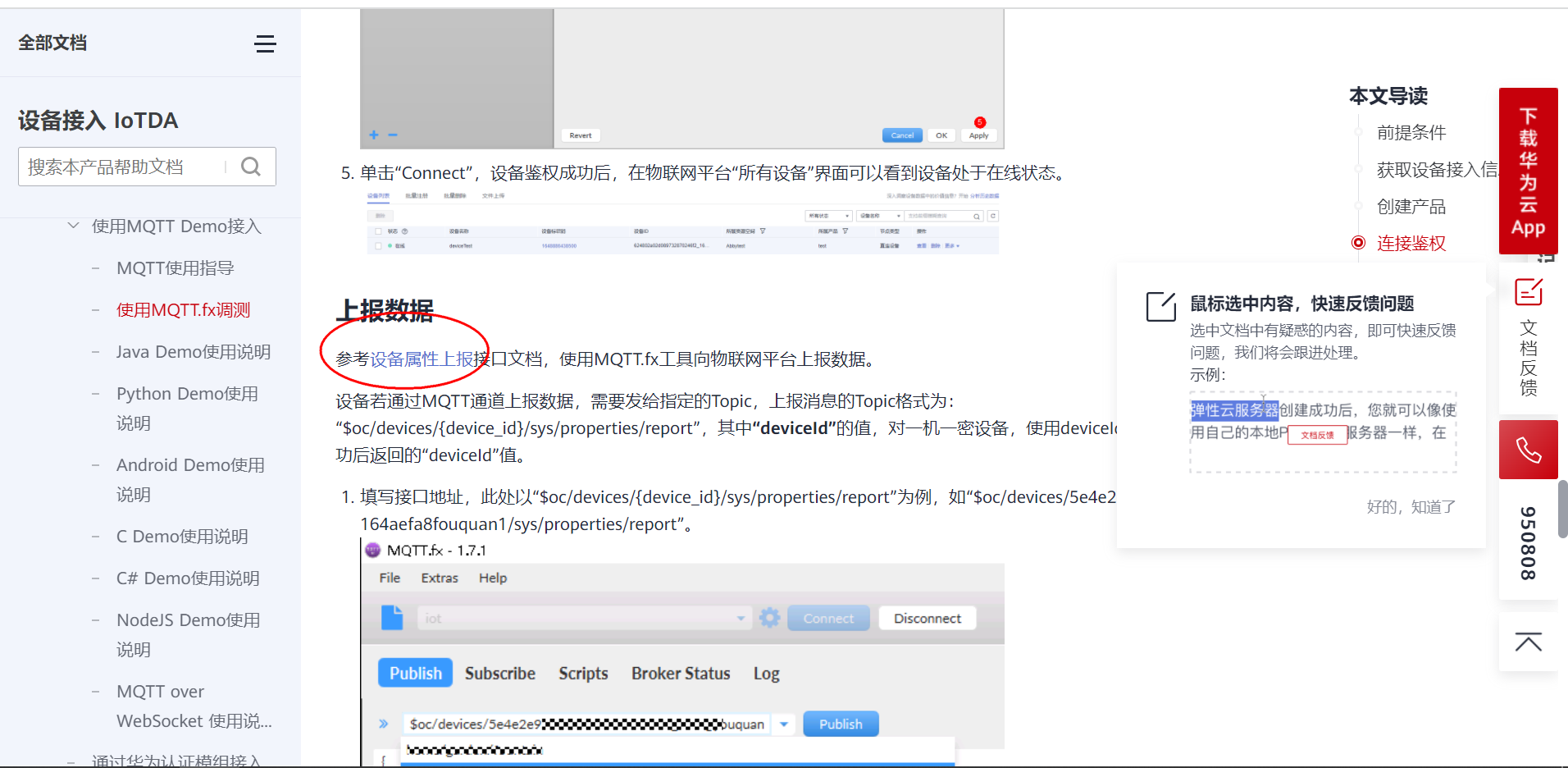

https://support.huaweicloud.cn/api-iothub/iot_06_v5_3010.html

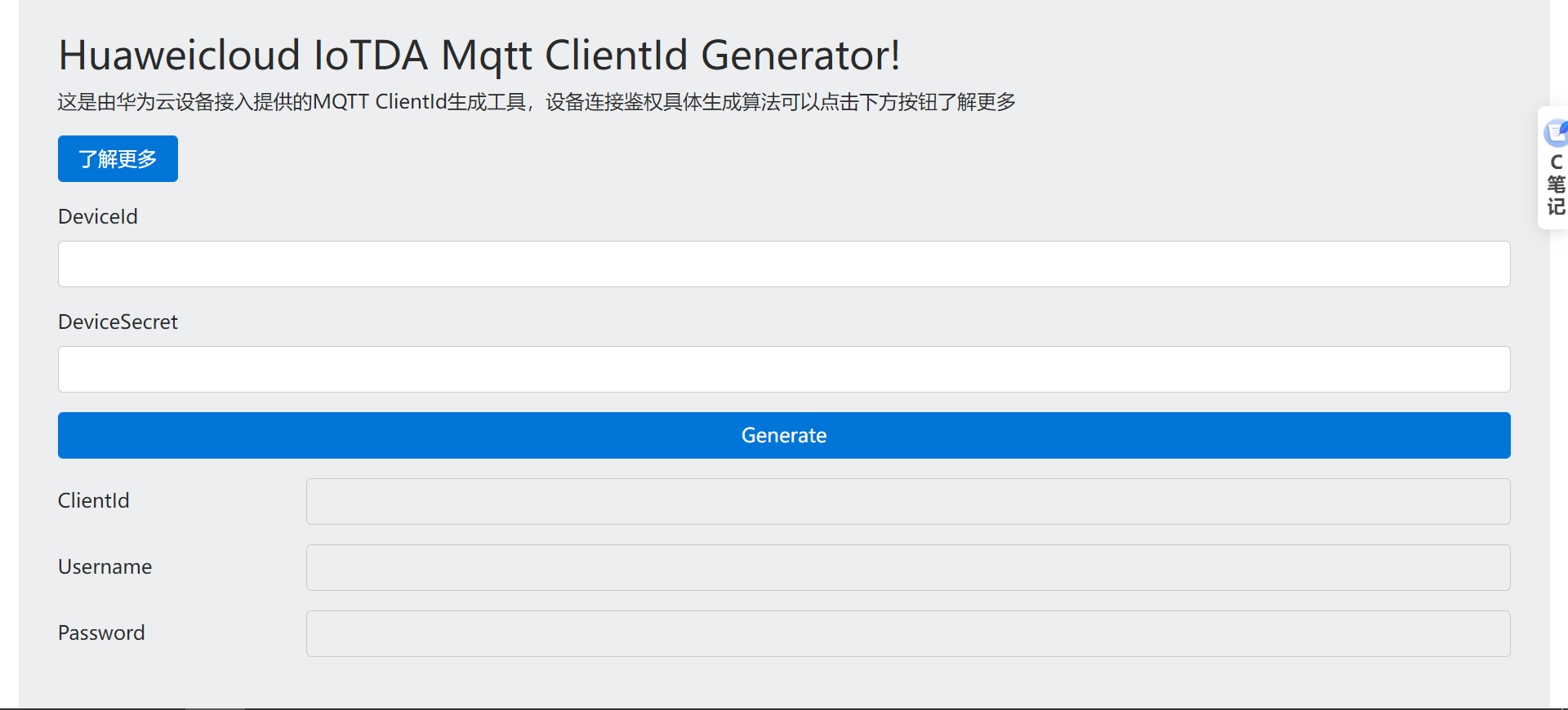

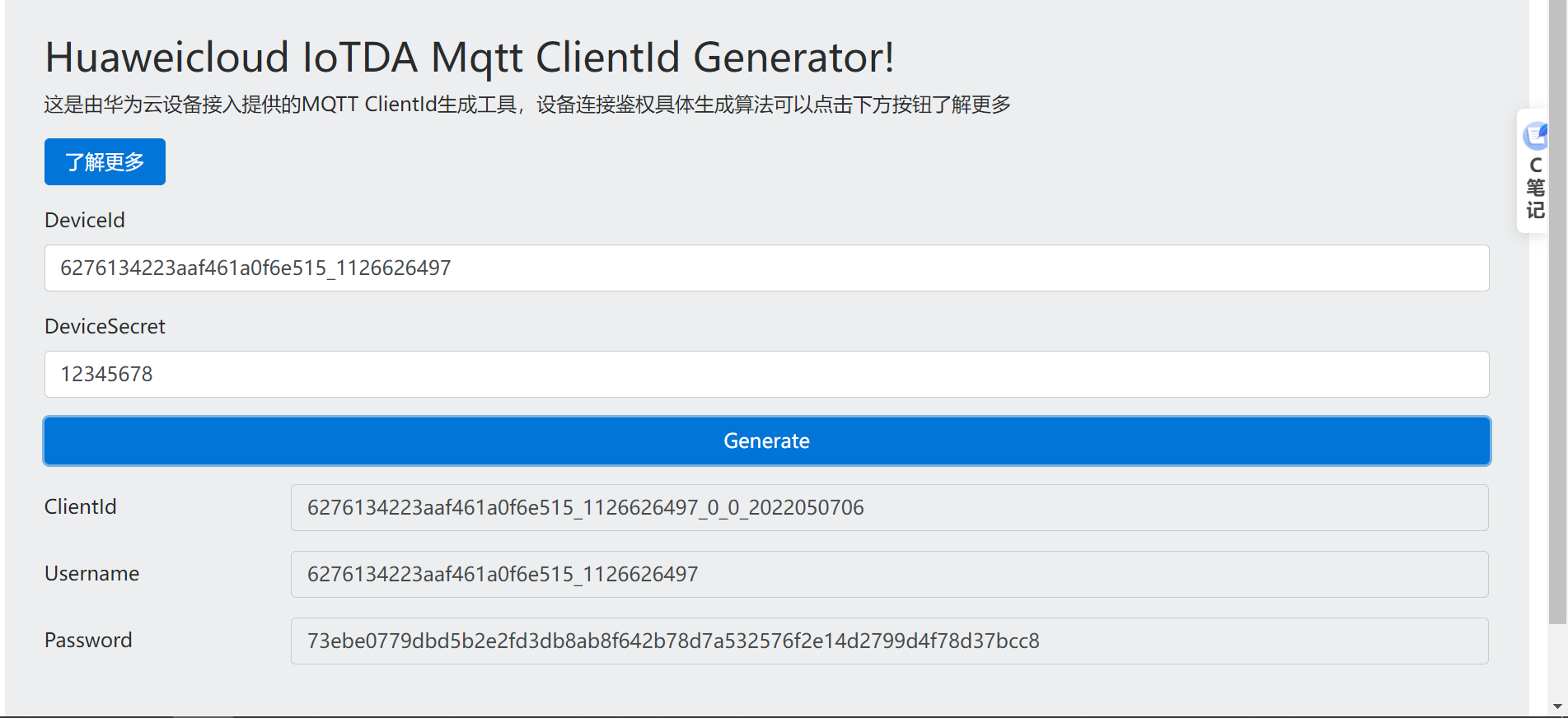

MQTT设备登陆密匙生成地址: https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

DeviceId      	6276134223aaf461a0f6e515_1126626497
DeviceSecret 	12345678
ClientId  		6276134223aaf461a0f6e515_1126626497_0_0_2022050706
Username  		6276134223aaf461a0f6e515_1126626497
Password  		73ebe0779dbd5b2e2fd3db8ab8f642b78d7a532576f2e14d2799d4f78d37bcc8

华为云物联网平台的域名是: 161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com
华为云物联网平台的IP地址是:121.36.42.100
在软件里参数填充正确之后，就看到设备已经连接成功了。

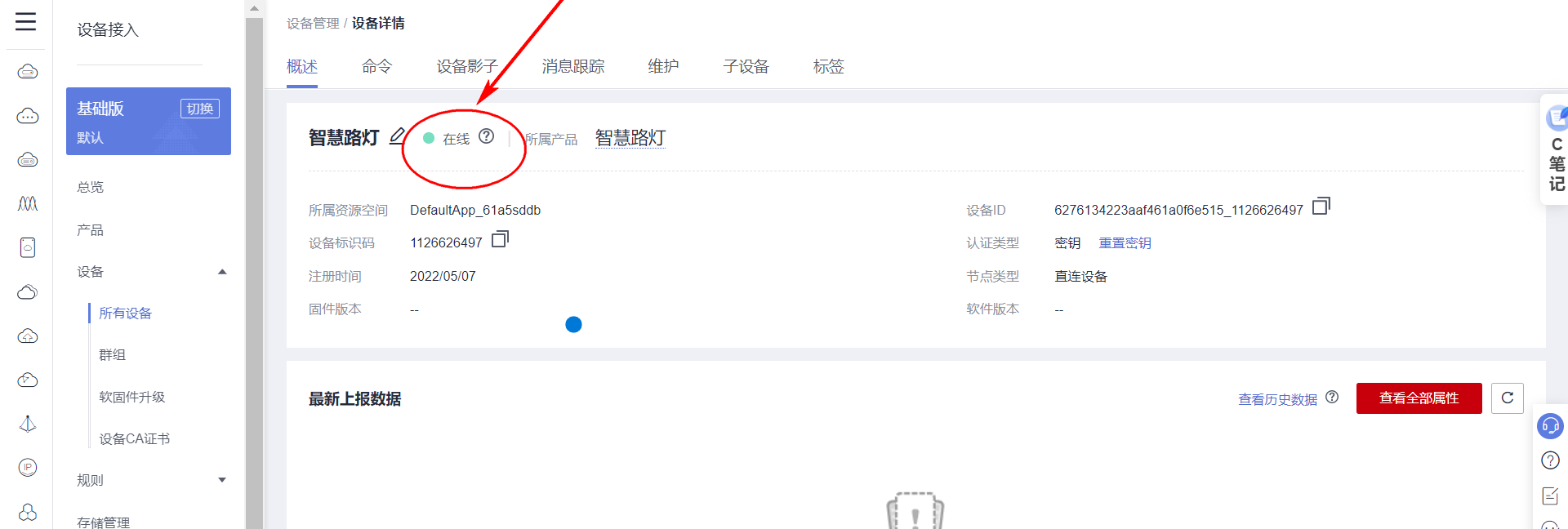

接下来打开设备页面，可以看到设备已经在线了。

4.5 主题订阅与发布

//订阅主题: 平台下发消息给设备
$oc/devices/6276134223aaf461a0f6e515_1126626497/sys/messages/down
//设备上报数据
$oc/devices/6276134223aaf461a0f6e515_1126626497/sys/properties/report
//上报的属性消息 (一次可以上报多个属性,在json里增加就行了)
{"services": [{"service_id": "led","properties":{"GPS":"lat:12.345,lng:45.678"}}]}

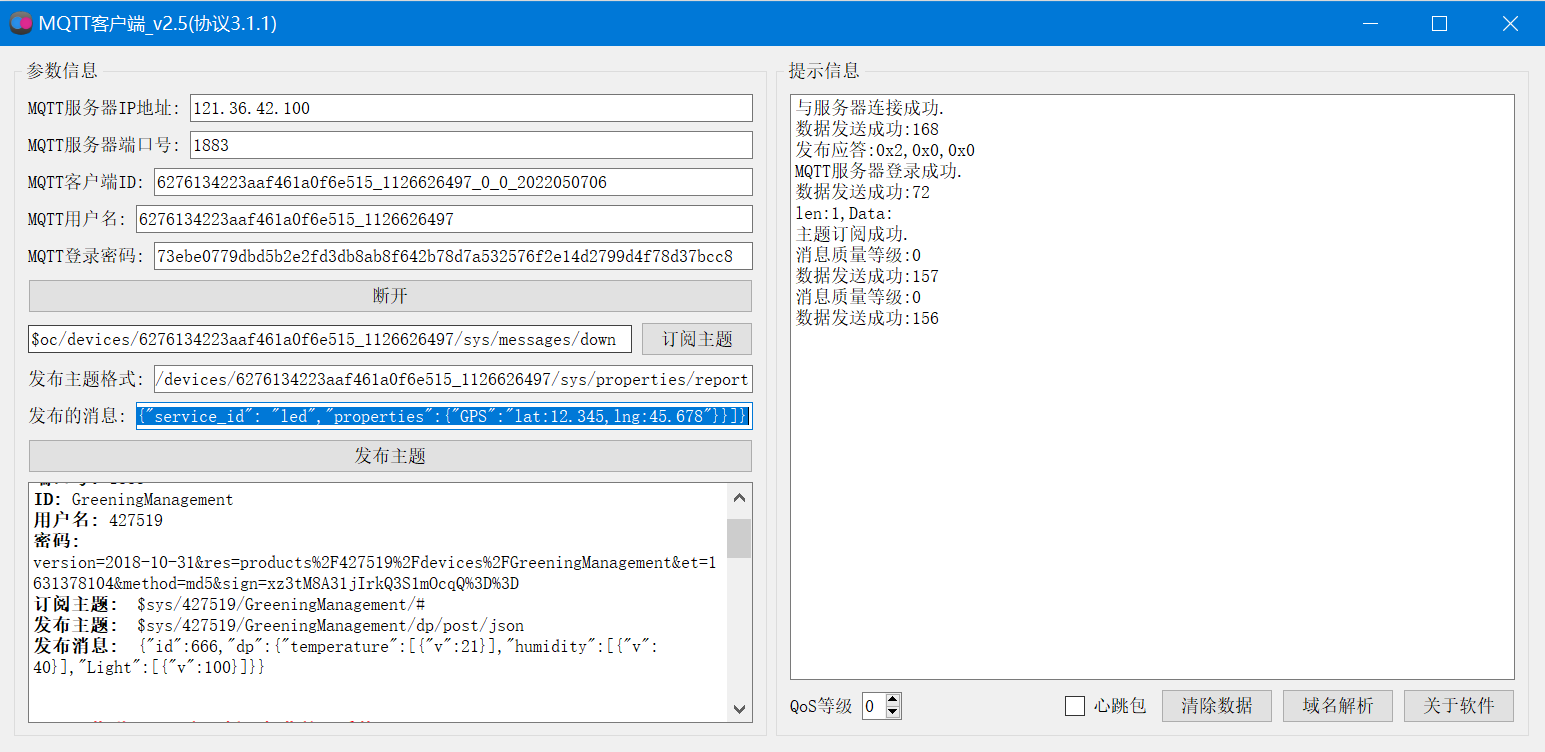

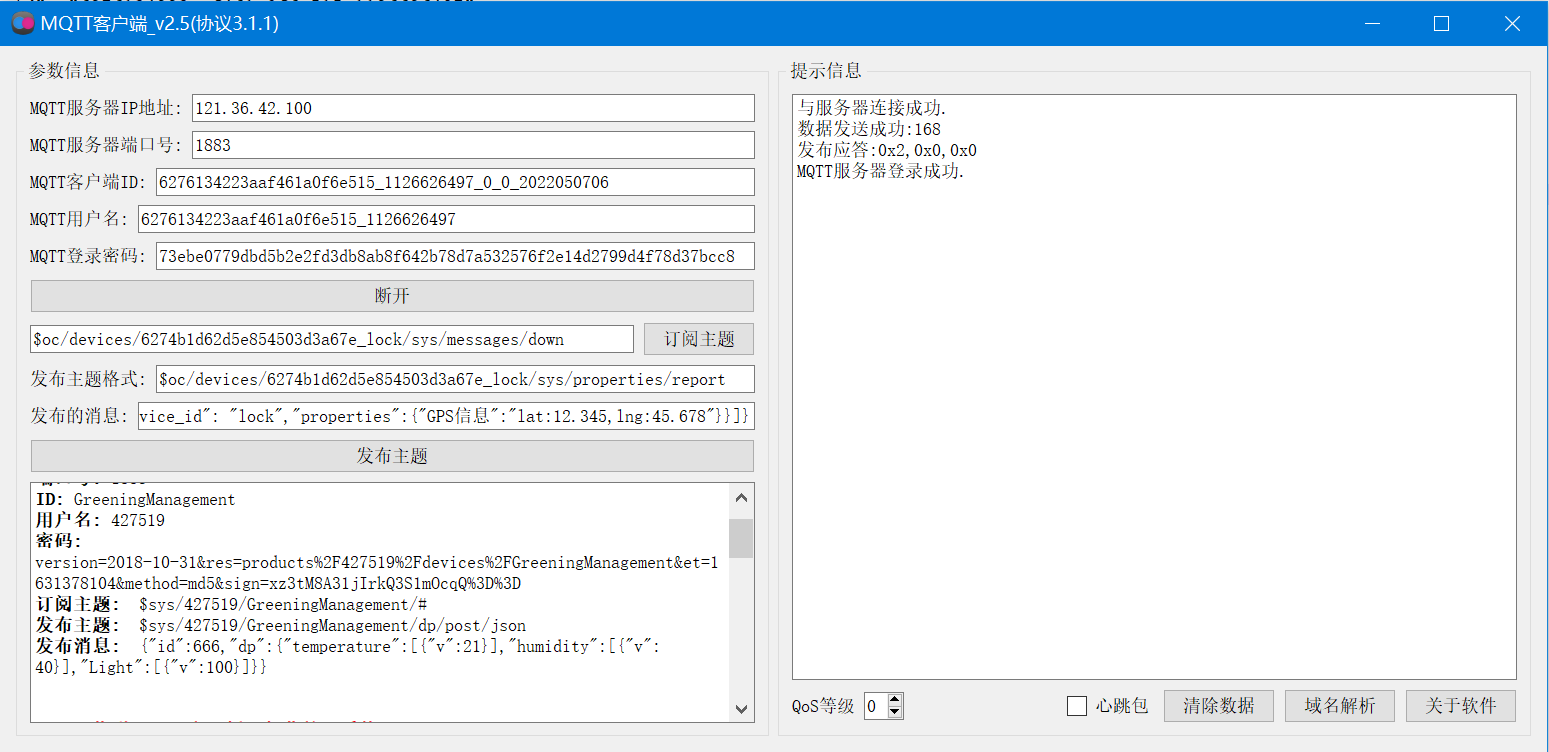

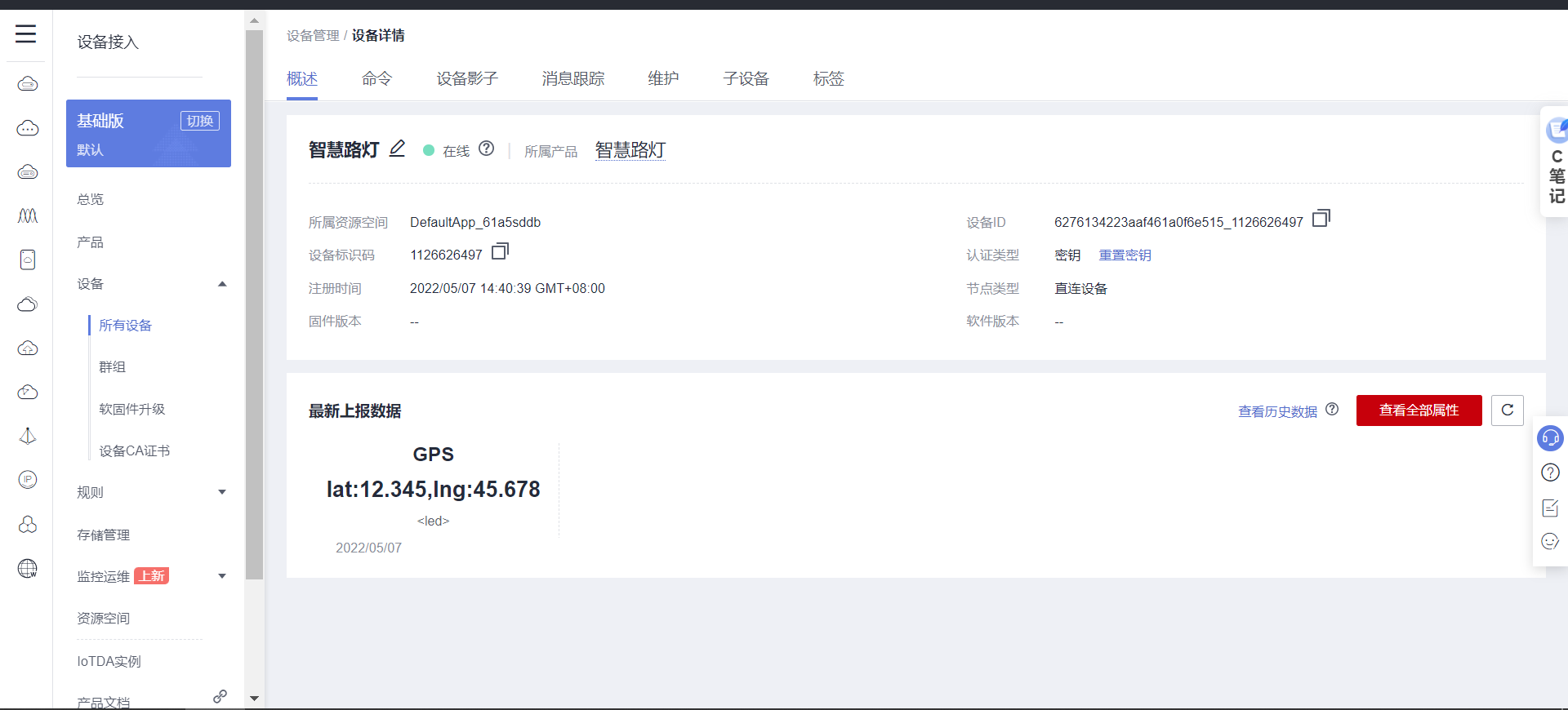

通过MQTT客户端软件模拟上报测试：

4.6 应用侧开发

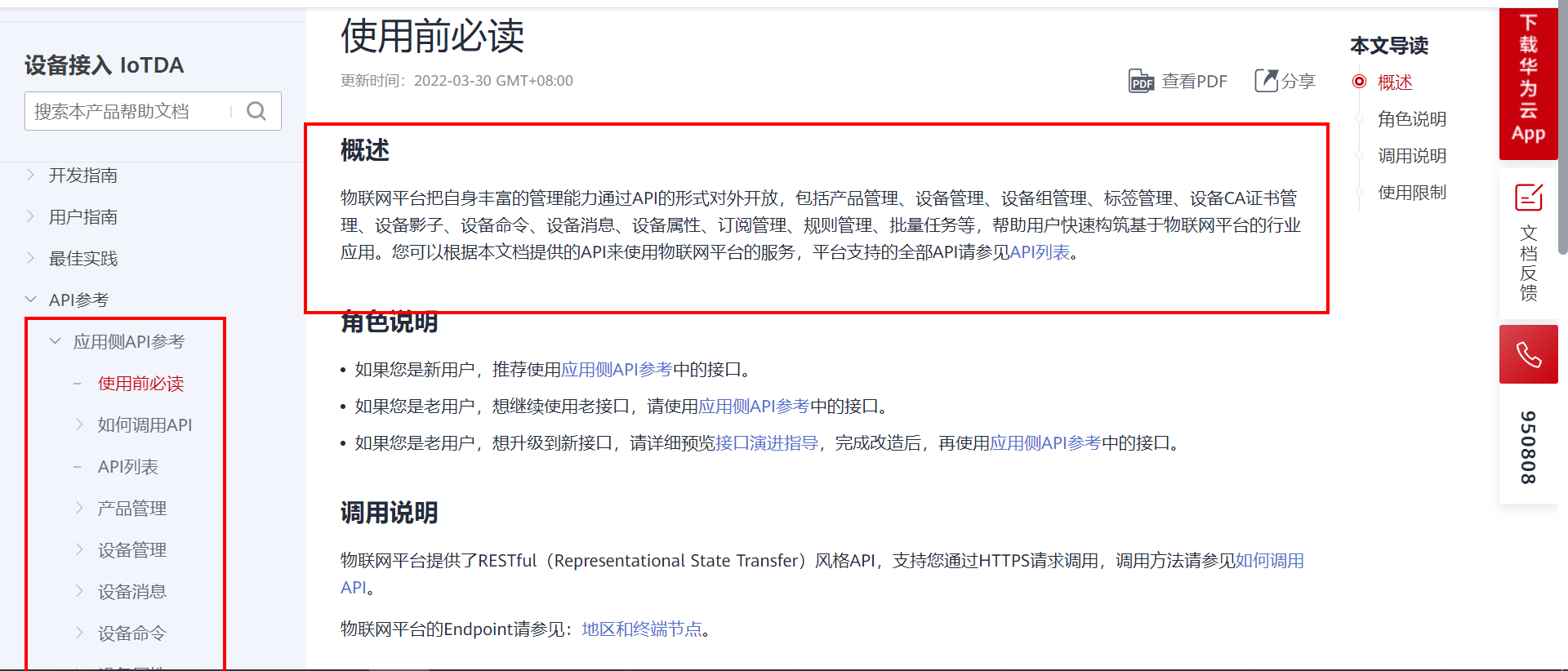

为了更方便的展示设备数据，与设备完成交互，还需要开发一个配套的上位机，官方提供了应用侧开发的API接口、SDK接口，为了方便通用一点，我这里采用了API接口完成数据交互，上位机软件采用QT开发。

帮助文档地址: ttps://support.huaweicloud.cn/api-iothub/iot_06_v5_0034.html

设备属性就是设备上传的传感器状态数据信息，应用侧提供了API接口，可以主动向设备端下发请求指令；设备端收到指令之后需要按照约定的数据格式上报数据；所以，要实现应用层与设备端的数据交互，需要应用层与设备端配合才能完成。

5. STM32程序设计

STM32连接华为云IOT的工程案例: https://download.csdn.net/download/xiaolong1126626497/81993720

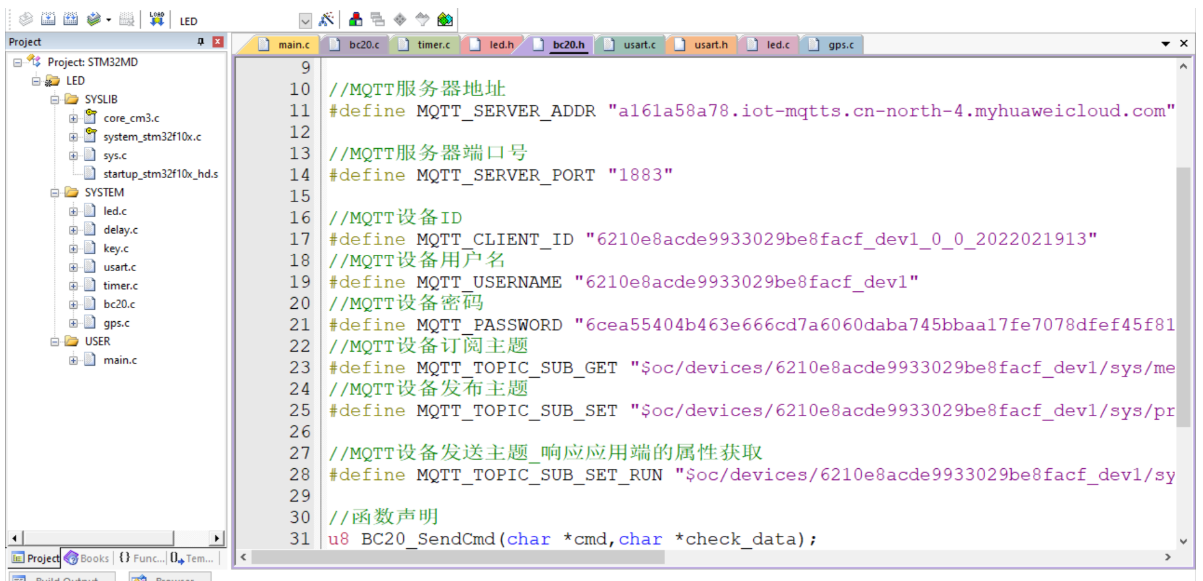

5.1 BC20连接华为云物联网服务器-调试

连接MQTT服务器
AT+QMTOPEN=0,"a161a58a78.iot-mqtts.cn-north-4.myhuaweicloud.com",1883

OK

+QMTOPEN: 0,0


登录MQTT服务器
命令格式: AT+QMTCONN=<tcpconnectID>,<clientID>,<username>,<password>
AT+QMTCONN=0,"6210e8acde9933029be8facf_dev1_0_0_2022021913","6210e8acde9933029be8facf_dev1","6cea55404b463e666cd7a6060daba745bbaa17fe7078dfef45f8151cdf19673d"

OK

+QMTCONN: 0,0,0

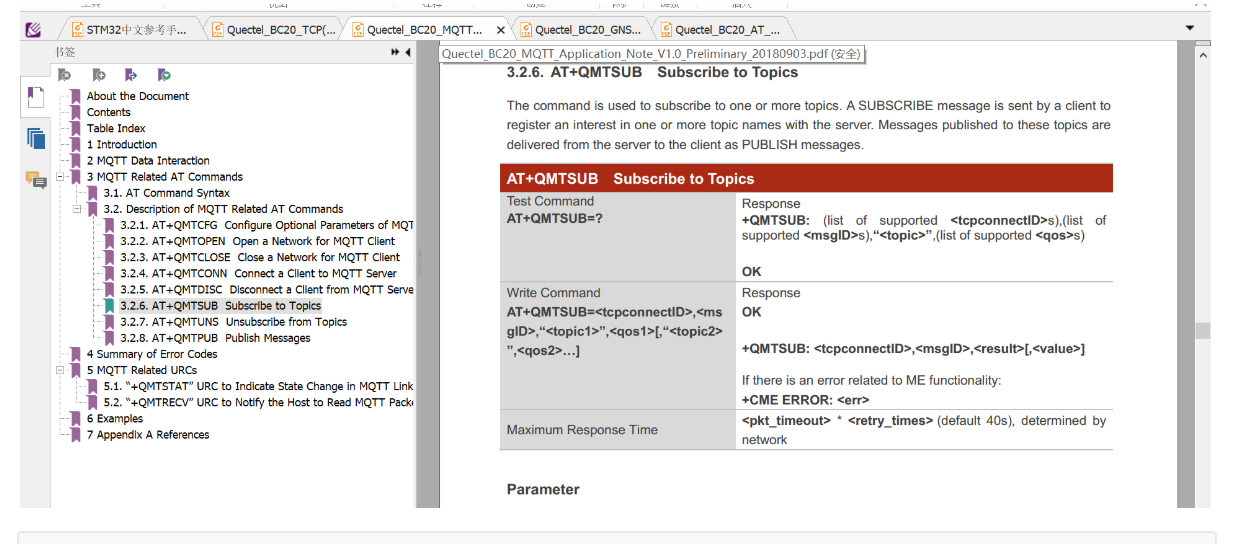

订阅主题
命令格式: AT+QMTSUB=<tcpconnectID>,<msgID>,"<topic1>”,<qos1>[,"<topic2>”,<qos2>…]

AT+QMTSUB=0,1,"$oc/devices/6210e8acde9933029be8facf_dev1/sys/messages/down",2

OK

+QMTSUB: 0,1,0,2


发布主题
命令格式:AT+QMTPUB=<tcpconnectID>,<msgID>,<qos>,<retain>,"<topic>","<msg>"

先发送指令:
AT+QMTPUB=0,0,0,0,"$oc/devices/6210e8acde9933029be8facf_dev1/sys/properties/repor"

等待返回 ">"
接着发送数据.不需要加回车。
"{"services": [{"service_id": "gps","properties":{"longitude":12.345,"latitude":33.345}}]}"
数据发送完毕，再发送结束符。 十六进制的值--0x1a  。某些串口调试助手可以适应ctrl+z 快捷键输入0xA
等待模块返回"OK",到此数据发送完成。
OK

+QMTPUB: 0,0,0

5.2 测试模块

第一步接上之后，串口调试助手选择波特率为115200，勾选软件上的发送新行选项。发送AT过去，正常模块会返回OK。

查询模块是否正常
AT

OK


获取卡号,查询卡是否插好
AT+CIMI

460041052911195

OK


激活网络
AT+CGATT=1

OK


获取网络激活状态
AT+CGATT?

+CGATT: 1

OK


查询网络质量
AT+CSQ

+CSQ: 26,0

OK

AT+CEREG=? //检查网络状态
+CEREG: 0,1 //找网成功
OK

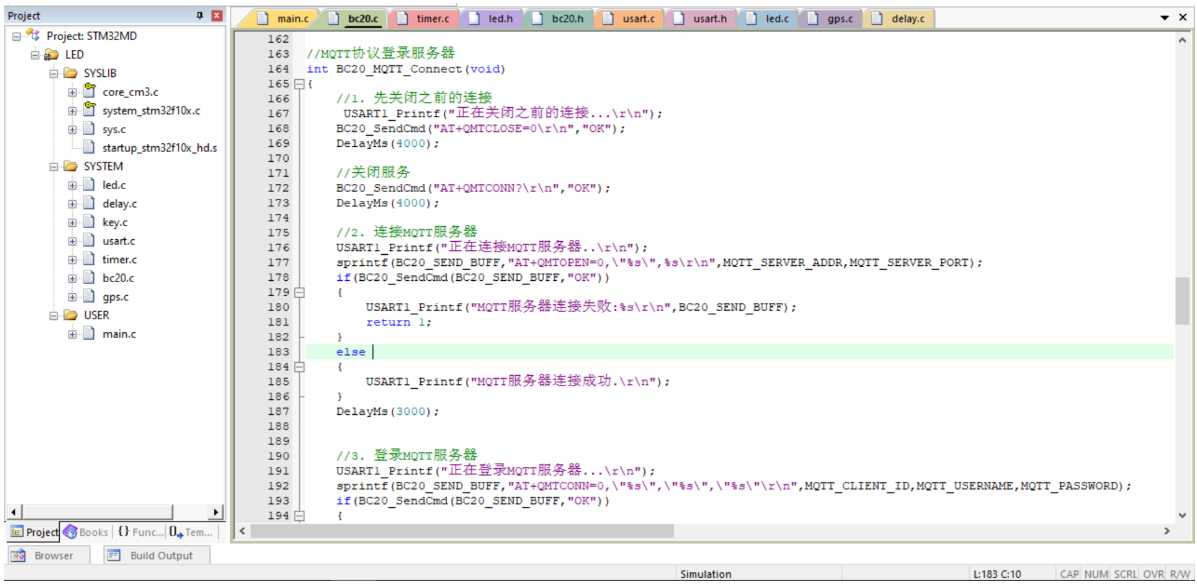

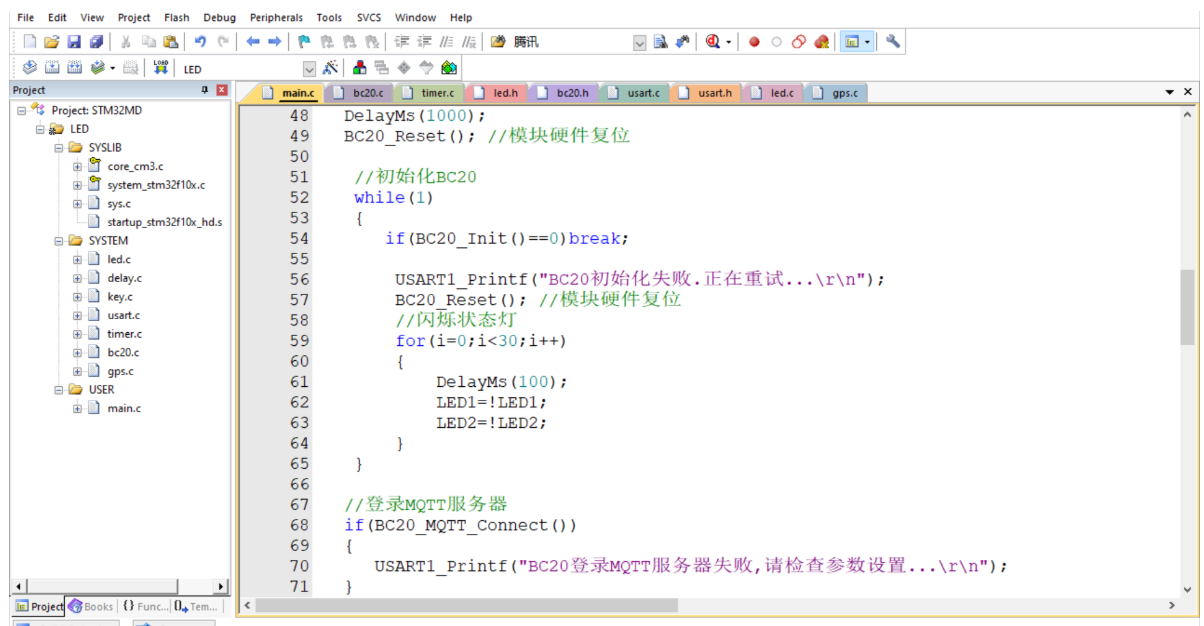

5.3 keil工程代码

5.4 功率检测

#include "INA226.h"
#include "delay.h"
//	接线说明：
//	模拟IIC:
//IIC_SCL -- 时钟线PB6(推挽、开漏输出)
//IIC_SDA -- 双向数据线PB7
INA226 ina226_data;
//初始化INA226
void INA226_Init(void)
{

	IIC_Init();
	INA226_SendData(INA226_ADDR1,CFG_REG,0x8000);	//重新启动

	INA226_SendData(INA226_ADDR1,CFG_REG,0x484f);	//设置转换时间204us,求平均值次数128，采样时间为204*128，设置模式为分流和总线连续模式
	INA226_SendData(INA226_ADDR1,CAL_REG,CAL);	//设置分辨率
	//INA226_SendData(INA226_ADDR1,CAL_REG,0x0012);//设置分流电压转电流转换参数
	INA226_Get_ID(INA226_ADDR1);					//获取ina226的id
}

//设置寄存器指针
void INA226_SetRegPointer(u8 addr,u8 reg)
{
	IIC_Start();

	IIC_Send_Byte(addr);
	IIC_Wait_Ack();

	IIC_Send_Byte(reg);
	IIC_Wait_Ack();

	IIC_Stop();
}

//发送,写入数据
void INA226_SendData(u8 addr,u8 reg,u16 data)
{
	u8 temp=0;
	IIC_Start();

	IIC_Send_Byte(addr);
	IIC_Wait_Ack();

	IIC_Send_Byte(reg);
	IIC_Wait_Ack();

	temp = (u8)(data>>8);
	IIC_Send_Byte(temp);
	IIC_Wait_Ack();

	temp = (u8)(data&0x00FF);
	IIC_Send_Byte(temp);
	IIC_Wait_Ack();

	IIC_Stop();
}

//读取数据
u16 INA226_ReadData(u8 addr)
{
	u16 temp=0;
	IIC_Start();

	IIC_Send_Byte(addr+1);
	IIC_Wait_Ack();

	temp = IIC_Read_Byte(1);
	temp<<=8;
	temp |= IIC_Read_Byte(0);

	IIC_Stop();
	return temp;
}
//1mA/bit
u16 INA226_GetShunt_Current(u8 addr)
{
	u16 temp=0;
	INA226_SetRegPointer(addr,CUR_REG);
	temp = INA226_ReadData(addr);
	if(temp&0x8000)	temp = ~(temp - 1);
	return temp;
}

//获取id
void INA226_Get_ID(u8 addr)
{
	u32 temp=0;
	INA226_SetRegPointer(addr,INA226_GET_ADDR);
	temp = INA226_ReadData(addr);
	ina226_data.ina226_id = temp;
}

//获取校准值
u16 INA226_GET_CAL_REG(u8 addr)
{
	u32 temp=0;
	INA226_SetRegPointer(addr,CAL_REG);
	temp = INA226_ReadData(addr);
	return (u16)temp;
}

//1.25mV/bit
u16 INA226_GetVoltage(u8 addr)
{
	u32 temp = 0;
	INA226_SetRegPointer(addr,BV_REG);
	temp = INA226_ReadData(addr);
	return (u16)temp;
}

//2.5uV/bit
u16 INA226_GetShuntVoltage(u8 addr)
{
	int16_t temp = 0;
	INA226_SetRegPointer(addr,SV_REG);
	temp = INA226_ReadData(addr);
	if(temp&0x8000)	temp = ~(temp - 1);
	return (u16)temp;
}

//获取电压
void GetVoltage(float *Voltage)//mV
{
	*Voltage = INA226_GetVoltage(INA226_ADDR1)*Voltage_LSB;
}

//获取分流电压
void Get_Shunt_voltage(float *Voltage)//uV
{
	*Voltage = (INA226_GetShuntVoltage(INA226_ADDR1)*INA226_VAL_LSB);//如需矫正电流分流参数请将这里改为2.5
}

//获取电流
void Get_Shunt_Current(float *Current)//mA
{
	*Current = (INA226_GetShunt_Current(INA226_ADDR1)* CURRENT_LSB);
}

//获取功率= 总线电压 * 电流
void get_power()//W
{
	GetVoltage(&ina226_data.voltageVal);			//mV
	Get_Shunt_voltage(&ina226_data.Shunt_voltage);	//uV
	Get_Shunt_Current(&ina226_data.Shunt_Current);	//mA
	Get_Power(&ina226_data.Power);
	ina226_data.Power_Val = ina226_data.voltageVal*0.001f * ina226_data.Shunt_Current*0.001f; 	//mV*mA
}

//获取功率装载值,ina226内部计算的的功率，由于未经校准，故不采用

u16 INA226_Get_Power(u8 addr)
{
	int16_t temp=0;
	INA226_SetRegPointer(addr,PWR_REG);
	temp = INA226_ReadData(addr);
	return (u16)temp;
}

//获取功率,ina226内部计算，不准确，不采用
void Get_Power(float *Power)//W
{
	*Power = (INA226_Get_Power(INA226_ADDR1)*POWER_LSB);
}

//不设置报警，舍弃
/*
u8 INA226_AlertAddr()
{
	u8 temp;
	IIC_Start();

	IIC_Send_Byte(INA226_GETALADDR);
	IIC_Wait_Ack();

	temp = IIC_Read_Byte(1);

	IIC_Stop();
	return temp;
}
*/

5.5 BH1750环境光强度

#include "bh1750.h"
float Read_BH1750_Data()
{
    unsigned char t0;
    unsigned char t1;
    float t;
    u8 r_s=0;
    IIC_Start(); //发送起始信号
    IIC_WriteOneByteData(0x46);
    r_s=IIC_GetACK();//获取应答
    if(r_s)printf("error:1\r\n");
    IIC_WriteOneByteData(0x01);
    r_s=IIC_GetACK();//获取应答
     if(r_s)printf("error:2\r\n");
    IIC_Stop(); //停止信号

    IIC_Start(); //发送起始信号
    IIC_WriteOneByteData(0x46);
    r_s=IIC_GetACK();//获取应答
    if(r_s)printf("error:3\r\n");
    IIC_WriteOneByteData(0x01);
    r_s=IIC_GetACK();//获取应答
    if(r_s)printf("error:4\r\n");
    IIC_Stop(); //停止信号

    IIC_Start(); //发送起始信号
    IIC_WriteOneByteData(0x46);
    r_s=IIC_GetACK();//获取应答
    if(r_s)printf("error:5\r\n");
    IIC_WriteOneByteData(0x10);
    r_s=IIC_GetACK();//获取应答
    if(r_s)printf("error:6\r\n");
    IIC_Stop(); //停止信号

    DelayMs(100); //等待

    IIC_Start(); //发送起始信号
    IIC_WriteOneByteData(0x47);
    r_s=IIC_GetACK();//获取应答
    if(r_s)printf("error:7\r\n");

    t0=IIC_ReadOneByteData(); //接收数据
    IIC_SendACK(0); //发送应答信号
    t1=IIC_ReadOneByteData(); //接收数据
    IIC_SendACK(1); //发送非应答信号
    IIC_Stop(); //停止信号

     t=(((t0<<8)|t1)/1.2);
     return t;
}
