深入理解华为云CDN的基础原理与应用实战 |【玩转华为云】
【摘要】 本文主要内容有：CDN搞明白是啥，有什么用 另外华为云CDN的优势与友商比较它有什么优势呢，另外如何线上快速上手使用，以及最后用CDN来加速ECS资源。
本文的主要内容有
- CDN的必须掌握基础知识
- 华为云CDN优势在哪里
- 华为CDN深入理解
- 实战演练：使用CDN加速ECS资源
一 CDN的必须掌握基础知识
百度百科：CDN的全称是Content Delivery Network，翻译过来-

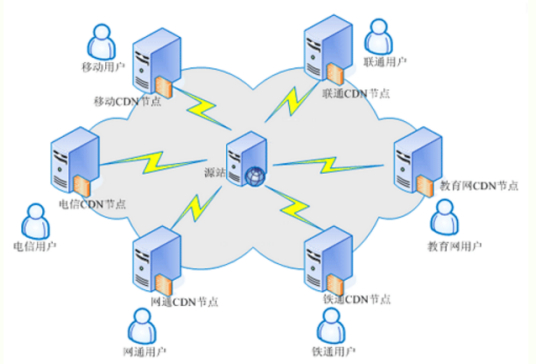

内容分发网络CDN是构建在现有网络基础之上的智能虚拟网络，依靠部署在各地的边缘服务器，通过中心平台的负载均衡、内容分发、调度等功能模块，使用户就近获取所需内容，降低网络拥塞，提高用户访问响应速度和命中率。CDN的关键技术主要有内容存储和分发技术;
CDN加速的本质其实是缓存加速，把资源缓存到CDN节点，用户就能很近访问到需要的资源。
名词解释下
- 1 静态资源
每次访问得到的都是不变的文件，例如说：图片、视频、网站中的文件（html、css、js）、软件安装包、apk文件、压缩包文件等。
- 2 动态资源
每次访问得到的都是变化的文件，例如说：网站中的文件（asp、jsp、php、perl、cgi）、API接口、数据库交互请求等。
- 3 加速域名
加速域名是用户提供的需要使用CDN加速服务的域名，域名是便于记忆和沟通的一组服务器的地址，可用在网站，电子邮件，FTP这些等。
- 4 CNAME记录
CNAME记录是指域名解析中的别名记录（Canonical Name），它允许把多个域名映射到同一个域名下。
比如说
您现在有一台服务器存放了一些文件，可以通过file.example.com来访问该网址下的资源，但是你也希望通过另一个域名data.example.com也能访问。
那么您可以在DNS解析服务商哪里去新增一条CNAME记录
把 data.example.com 指向 file.example.com，添加CNAME记录后，所有访问data.example.com的请求就会指向file.example.com，获得相同内容，就是这么简单。
- 5 CNAME域名
如果你在管理控制台添加加速域名后，系统会为加速域名分配一个对应的“CNAME域名”（域名形式为：..c.cdnhwc1.com）。用户需要在域名服务商处，配置一条CNAME记录，将加速域名指向“CNAME域名”，这一步啥意思我已经说过，记录生效后，域名解析的工作就正式转向CDN服务，该域名所有的请求都将转向CDN节点，达到加速效果。
- 6 源站
指用户的业务服务器，即被加速分发数据的来源。

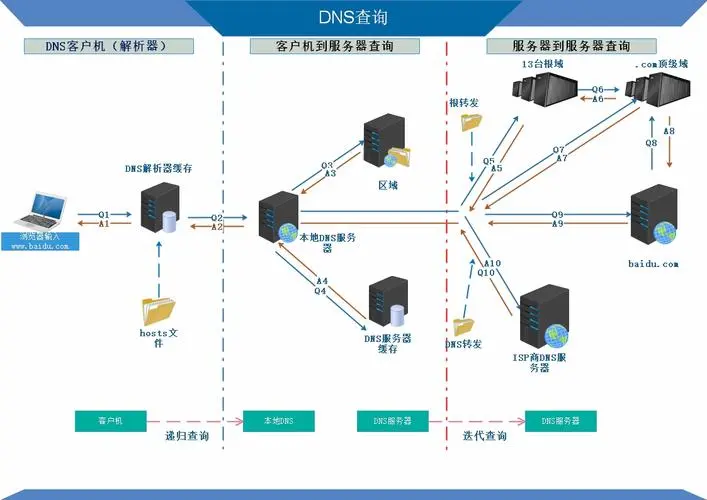

- 7 DNS
TCP/IP网络的功能实体，通过该服务器，用户只能通过域名就可以访问对应的服务器啦。在TCP/IP网络中域名与IP地址一一对应；
域名便于记忆，但网络中的服务器间只能通过IP地址相互识别，域名和IP地址之间的转换称为域名解析，域名解析需要通过专门的域名解析服务器来完成，DNS就是进行域名解析的服务器。
比如说：您想访问xxx.abc.com会通过DNS转换成220.xxx.xxx.xxx（IP地址）。您可以使用华为云解析，就是这个意思
- 8 边缘节点
边缘节点也可叫CDN节点、Cache节点，指的是距离最终用户接入具有较少的中间环节的网络节点，对最终接入用户有较好的响应能力和连接速度。
- 9 回源
CDN节点没有缓存资源或者缓存资源已到期的时候，节点会到回源站获取资源，然后返回给客户端。
比如说：您访问某个URL，如果解析到CDN节点未缓存该资源，则您的访问请求会直接到源站获取资源，并根据URL请求返回。
- 10 回源HOST
源站决定了回源的时候，请求到源站的IP地址。回源HOST决定了回源请求访问到该IP地址的哪个站点在哪。
比如说：源站为IP地址时，源站为1.1.1.1，回源HOST为www.abc.com，实际回源的是1.1.1.1对应主机上的站点www.abc.com。
- 11 SSL/TLS
这个估计大家熟悉，SL（安全通讯协议），是一个构架于TCP之上的安全套接层，是为网络通信提供安全及数据完整性的一种安全协议。标准化之后的SSL名称为TLS（Transport Layer Security，传输层安全协议）。
- 12 URL参数
根据业务需要判断是否启用该项配置，对用户请求URL中“?”之后的参数进行过滤，提高缓存命中率。
二 华为CDN优势在哪里
- 1 节点丰富
加速节点资源丰富，2000+中国大陆加速节点，800+中国大陆境外加速节点。
充足的带宽资源，全网带宽输出能力不低于150Tbps。涵盖了电信、联通、移动、教育网等主流运营商，以及多家中小型运营商。保证将用户请求精准调度至最优边缘节点，提供了有效且稳定的加速效果。
- 2 智能调度
全球更加精准的IP库，具有不断进化的能力，调度精准率最高99.99%。
CDN Net Turbo低时延，大数据实时反馈服务质量，动态调整用户的节点。
-
3 安全防护
华为云为客户提供中立、安全、可靠的云CDN服务。

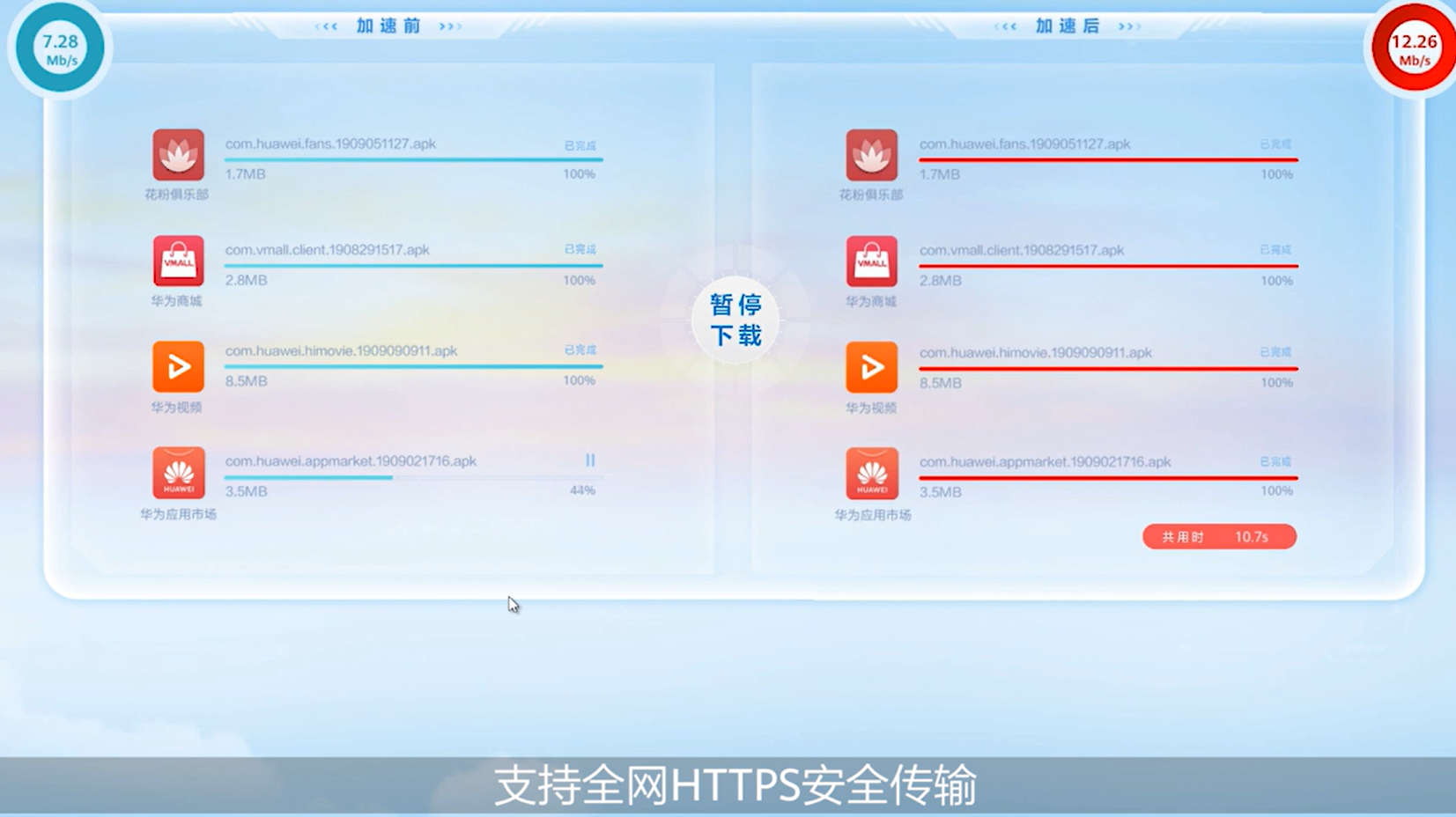

支持全网HTTPS安全传输，网站防盗链等高级安全控制功能。 -
4 操作简单
接入方式简单快速，提供自助化的域名配置。
支持多种可定制配置项，包括自定义防盗链、缓存策略、HTTPS证书等。
方便客户进行统计分析、日志管理、自定义缓存策略。
- 5 稳定可靠
拥有全业务加速的技术能力，包括网站加速、下载加速、点播加速、全站加速。
针对客户的多种业务提供一站式的加速解决方案，提升整体用户体验。
三 华为CDN深入理解
1 缓存操作

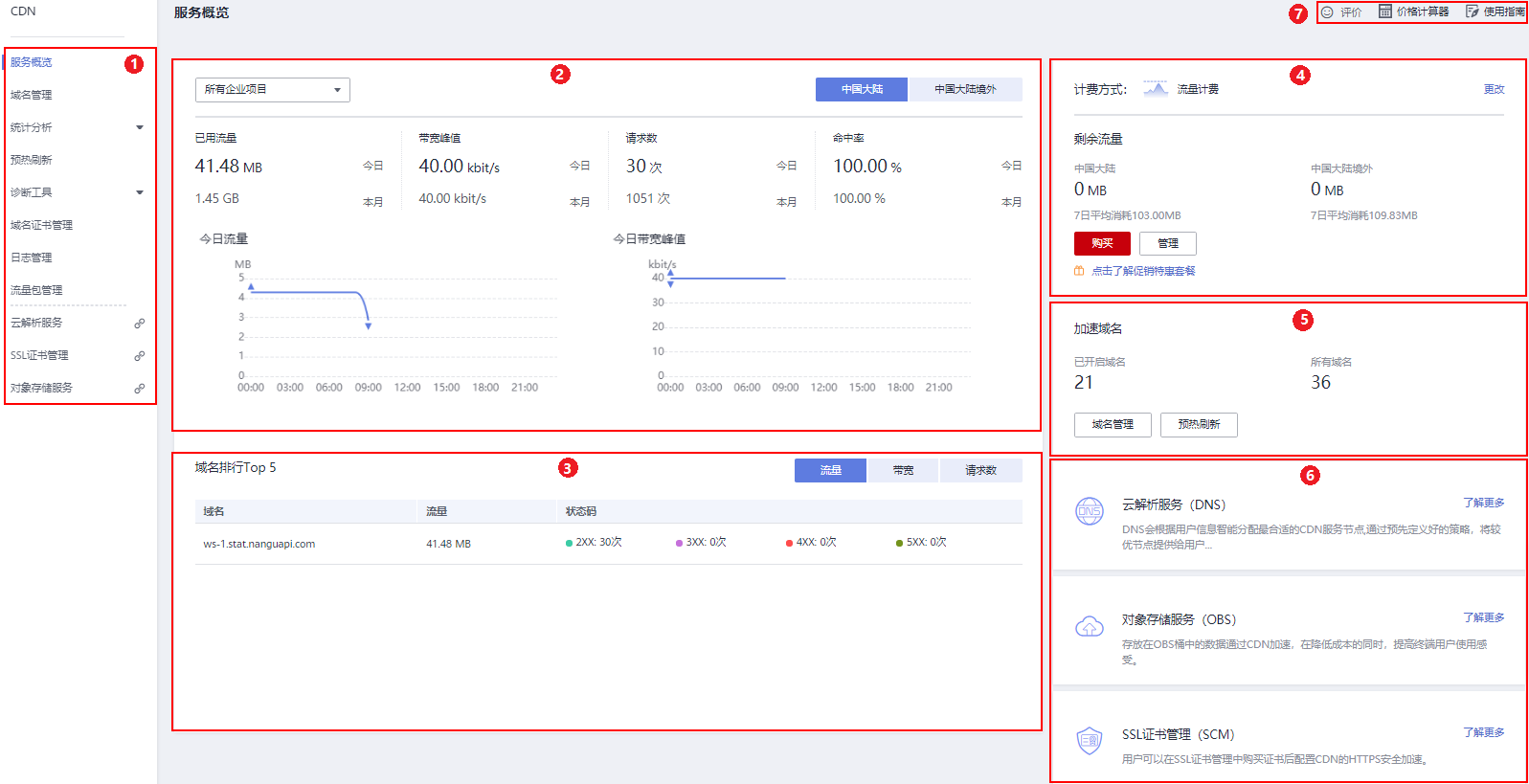

前提您已经成功开通CDN服务并且加速您的业务后,CDN控制台界面如下图所示
CDN提供资源的缓存刷新和缓存预热功能
- 缓存刷新：提交缓存刷新请求后，CDN节点的缓存内容将会被强制过期，当用户向CDN节点请求资源的时候，CDN会直接回源站请求对应的资源。
- 缓存预热：提交缓存预热请求后，源站主动将对应的资源缓存到CDN节点，用户就能直接从CDN节点获取到最新的资源。
前提条件是只处于 “已开启”和“配置中”状态且未被禁用的域名 才能执行缓存刷新、缓存预热操作。相关域名状态说明请参见查看域名基本信息。

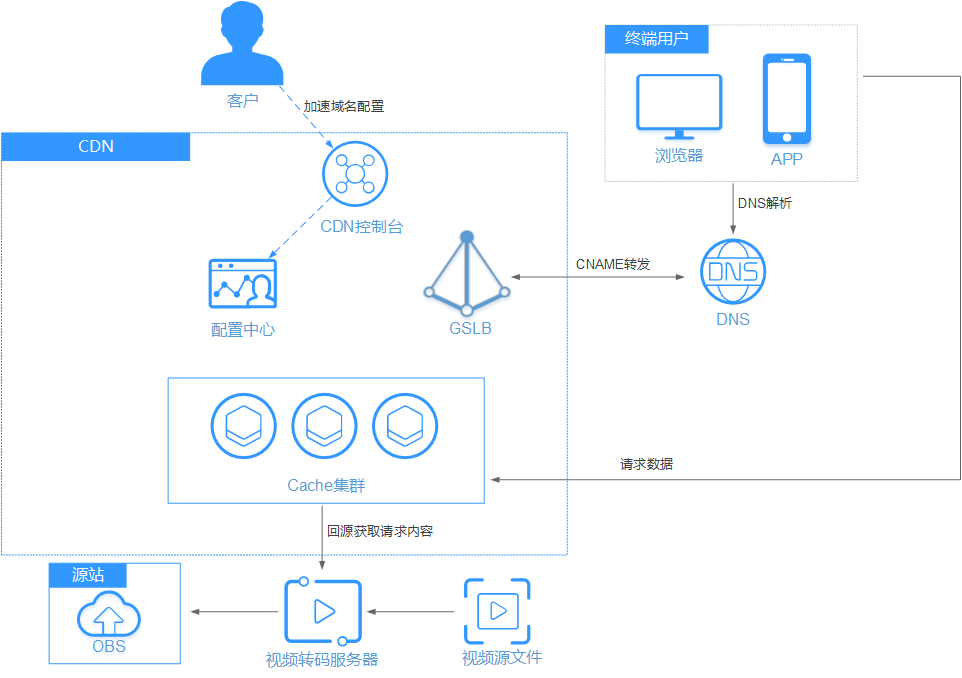

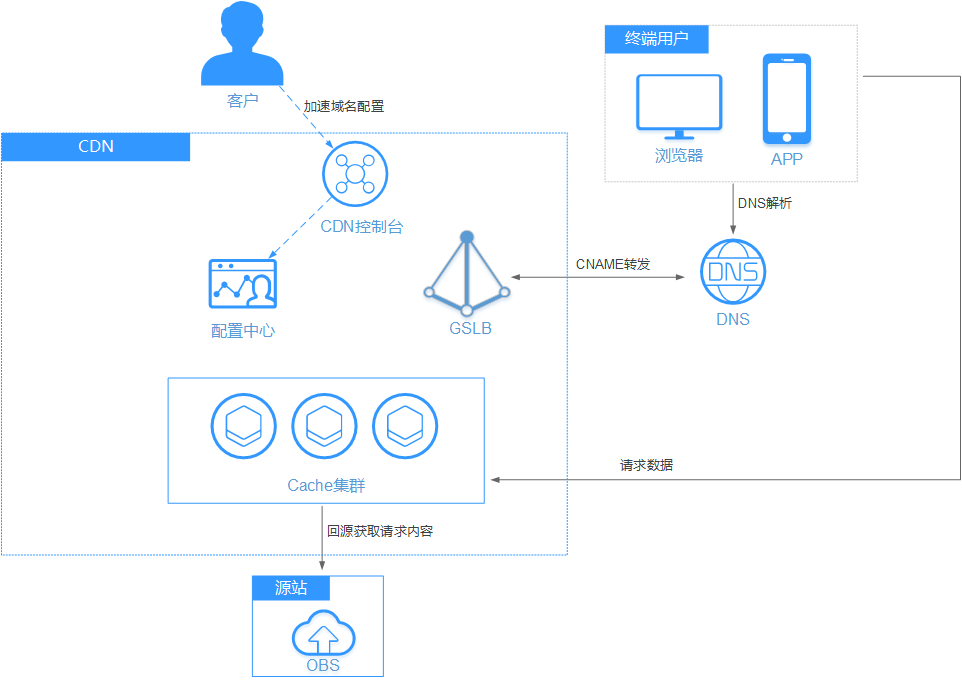

2 工作原理
- 当用户访问使用CDN服务的网站，本地DNS服务器通过CNAME方式把最终域名请求重定向到CDN服务。
- CDN通过一组预先定义好的策略(比如说内容类型、地理区域、网络负载状况等)，将当时能够最快响应用户的CDN节点IP地址提供给用户，使用户可以以最快的速度获得网站内容

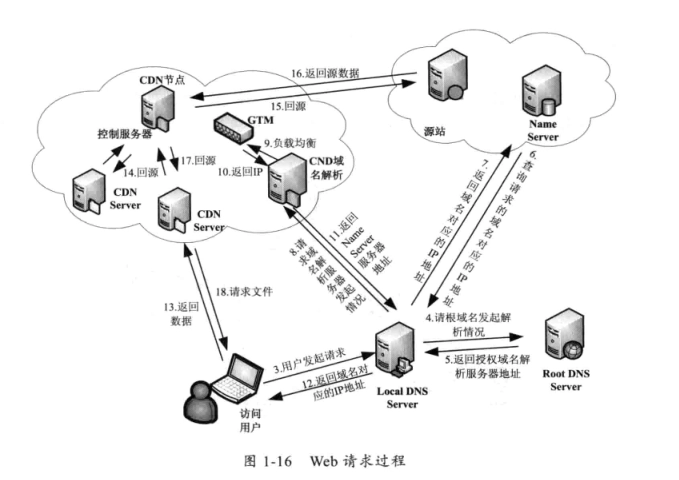

关键是用什么访问网站？

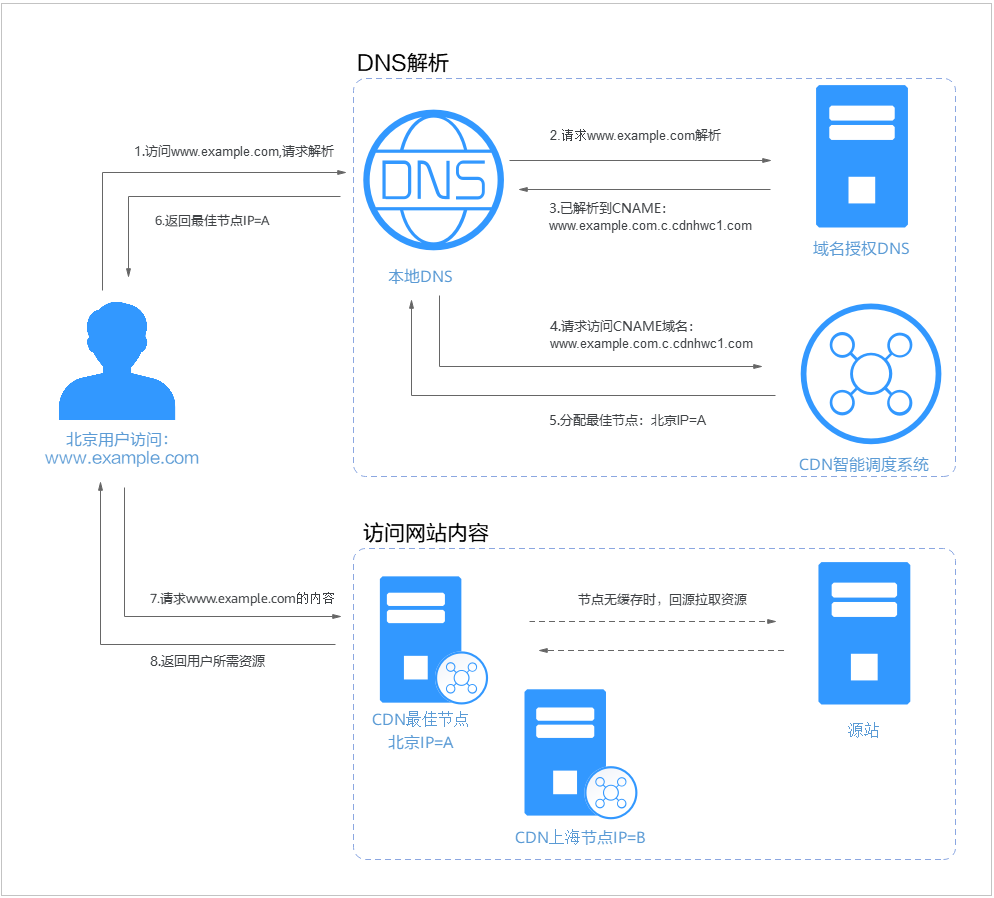

HTTPS如何请求
-
用户在浏览器输入要访问的网站域名 www.example.com，向本地DNS发起域名解析请求。
-
本地DNS检查缓存中是否有www.example.com的IP地址记录。如果有，则直接返回给终端用户；如果没有，则向网站授权DNS查询。
-
网站DNS服务器解析发现域名已经解析到了CNAME:www.example.com.c.cdnhwc1.com。
-
请求被指向CDN服务。
-
CDN对域名进行智能解析，把响应速度最快的CDN节点IP地址返回给本地DNS。
-
用户获取响应速度最快的CDN节点IP地址。
-
浏览器在得到最佳节点的IP地址以后，向CDN节点发出访问请求。
-
如果该IP地址对应的节点已缓存该资源，节点将数据直接返回给用户，如上图里面步骤7和8，请求结束
-
如果该IP地址对应的节点未缓存该资源，节点回源请求资源。获取资源后，结合用户自定义配置的缓存策略，把资源缓存到节点，如图中的北京节点，并返回给用户，这时候请求结束，配置缓存策略的操作方法
-
3 几个掌握的性能指标
1） 时延
指完成整个文件的上传或下载所需的总时长。
2）丢包率
指在网络传输中所丢失数据包数量占所发送数据组的比率。
3）回源率
回源率分为回源请求数比例及回源流量比例两种
- 回源请求数比：指的是CDN节点对于没有缓存、缓存过期（可缓存）和不可缓存的请求占全部请求记录的比例。
- 回源流量比：回源流量是CDN节点回源请求资源时产生的流量。回源流量比=回源流量/（回源流量+用户请求访问的流量），比值越低，肯定性能越好。
4）缓存命中率
缓存命中率分成请求命中率和流量命中率，缓存命中率越高，性能就越好。
- 1 请求命中率 = 命中缓存的请求数 / 请求总数
- 2 流量命中率 = 命中缓存产生的流量 / 请求总流量
请求总流量：指命中缓存产生的流量和请求回源产生的流量之和。
敲黑板：如果说流量命中率越低，回源流量越大，源站的流出流量越大，那么源站带宽资源占用越大，其代表了源站服务器收到的负载压力，需要你重点关注流量命中率。
4 加速案例
本次测试采用业内通用的基调测速方法，服务商为听云。测试对象为华为云OBS桶、华为云CDN，测试运营商为中国联通和中国电信。
-

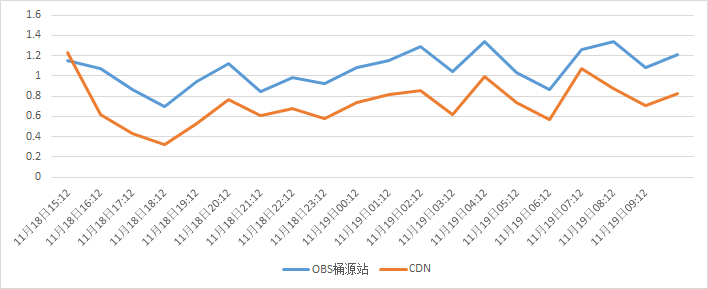

时延性能
单位：秒
-

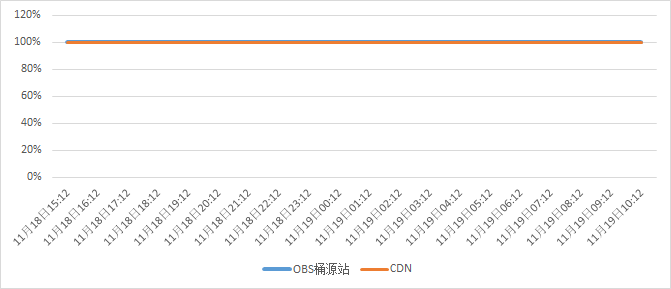

可用性
经测试，OBS桶和CDN的可用性均为100%。
5 域名配额限制

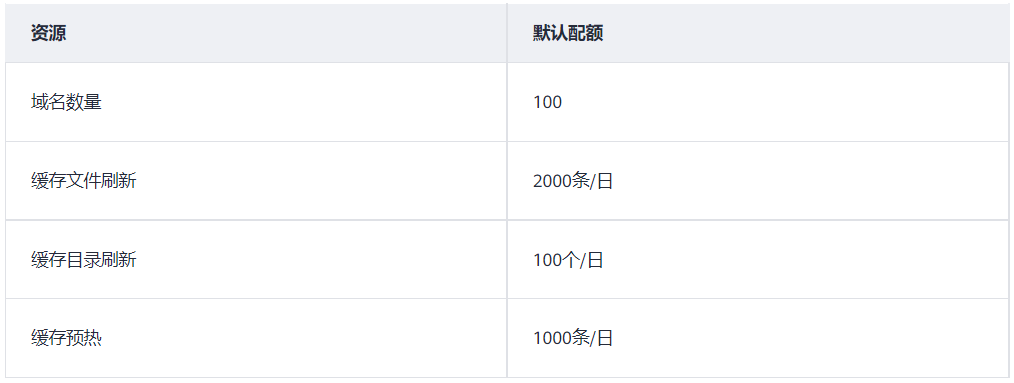

为了防止资源滥用，平台限定了各服务资源的配额，也就是说对用户的资源数量和容量做了限制，CDN域名数量限制如下表。
如果当前域名配额限制无法满足使用需要，您可以提交工单申请扩大配额。
6 应用场景有哪些
1 文件下载加速
用于使用
HTTP/HTTPS文件下载业务的网站、下载工具、游戏客户端、APP商店等。
现在越来越多的新业务需要通过网络对客户端软件进行实时更新，包括APP更新，手游更新等，传统的下载类业务也需要支持更多的文件数量和更大的文件，如果所有的请求都通过源站服务器来处理，服务器和网络会成为很大的瓶颈， 导致下载体验变差。使用CDN下载加速可以将下载量大的内容分发到各地的CDN节点，有效减轻源站的压力，也保证了客户端高速下载的需要；
2 点播加速
适用于提供
音视频点播服务的客户。例如：在线教育类网站、在线视频分享网站、互联网电视点播平台、音乐视频点播APP等。
因为传统的点播服务会加大服务器的负载，并消耗巨大的带宽资源，同时又无法保证终端用户访问时需要的高速体验，CDN点播加速可以提供快速、稳定和安全的点播加速服务，通过分布在各个区域的CDN节点，将音视频内容扩展到距离用户较近的地方，随时随地为用户提供高品质的访问;
3 全站加速
全站加速目前作为华为云的新服务，更多资讯到下面地址页面进行咨询

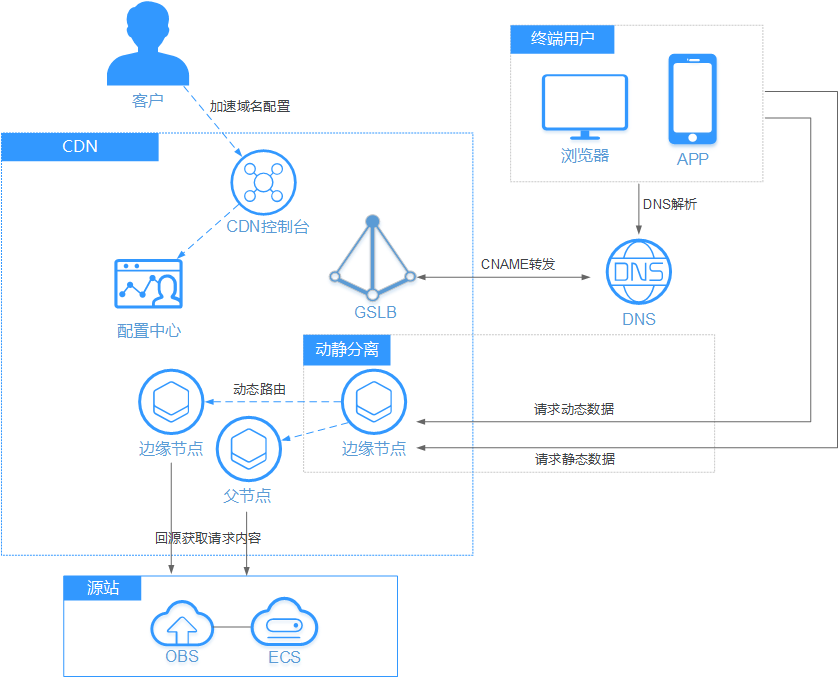

用于各行业动静态内容混合，含较多动态资源请求（如asp、jsp、php等格式的文件）的网站。全站加速融合了动态和静态加速，用户请求资源时，静态内容从边缘节点就近获取，动态内容通过动态加速技术智能选择较优路由回源获取。CDN全站加速有效提升动态页面的加载速度，避开网络拥堵路由，提高访问成功率，实现网站整体加速与实时优化。
全站加速产品WSA：https://www.huaweicloud.cn/product/wsa.html
四 实战演练：使用CDN加速ECS资源
1 弹性云服务器是个啥？
ECS（弹性云服务器）由CPU、内存、操作系统、云硬盘组成的计算组件，可以根据业务灵活配置，能节约大量的硬件成本。ECS服务分区域，跨区域访问会存在网络延时的问题，从而影响用户体验。
CDN可以有效加速网站，给用户提供良好的体验,通过CDN加速ECS资源，这样构造的业务系统可以在降低成本的同时，提高终端用户使用感受。

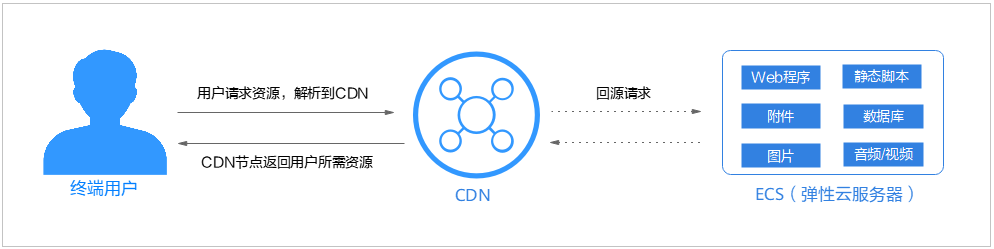

当终端用户发起访问请求的时侯，会首先通过CDN查找对此域名响应速度较快的CDN节点，并查询此节点是否有缓存终端用户请求的内容。如果说CDN节点有缓存用户所需资源，直接将资源返回给用户；如果CDN节点无缓存，则回源请求资源返回给用户，同时将资源缓存到CDN节点。
2 方案优势
- 用户访问网站资源，全部通过CDN，降低源站压力
- 使用CDN流量，单价低于ECS直接访问外网流量，这样可以节约50%到57%的带宽成本，详见通过CDN减少公网带宽费用
- 终端用户从距离最近的CDN节点获取资源，减少网络传输距离，保证静态资源质量
3 配置步骤
3.1在CDN控制台添加加速域名
- 登录华为云控制台，选择“所有服务 > CDN与智能边缘 > CDN”，进入CDN管理控制台。
- 单击左侧“域名管理”，进入域名管理页面。
- 在域名管理页面单击“添加域名”。

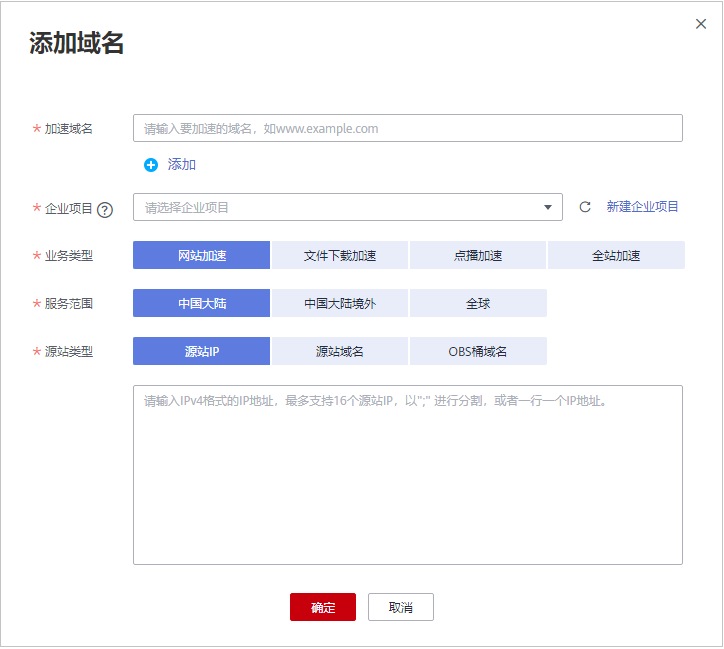

- 在“添加域名”弹框中配置域名及CDN加速等信息，参考添加CDN加速域名。
- 加速域名：此处以
download.game-apk1.com为例。
- 服务范围：根据您的业务需要选择服务范围
- 业务类型：实际业务结合应用场景选择合适的业务类型
- 源站类型：选择源站IP或源站域名

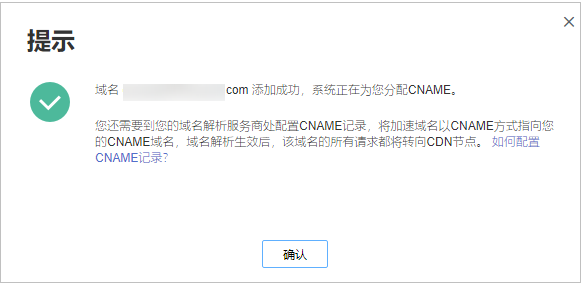

最后单击确定，完成域名添加
敲黑板：配置过程大概需要5-10分钟，当“状态”为“已开启”时，表示域名添加成功
- 添加加速域名后，为保证顺利切换不影响业务，建议先做测试再切换DNS解析，测试流程请参考本地测试加速域名。
- 配置CNAME
添加加速域名后，CDN会自动生成一条CNAME域名。加速域名在CDN服务中获得的CNAME域名不能直接访问，必须在加速域名的域名服务商处配置CNAME记录，将加速域名指向CNAME域名，访问加速域名的请求才能转发到CDN节点上，达到加速效果。本实践中自动生成的CNAME域名为“download.game-apk1.com.c.cdnhwc1.com”,不同DNS服务商的CNAME配置方式不同，此处以华为云云解析服务为例。
-
登录华为云控制台，在控制台首页选择“网络 > 云解析服务DNS”，进入云解析服务页面。
-

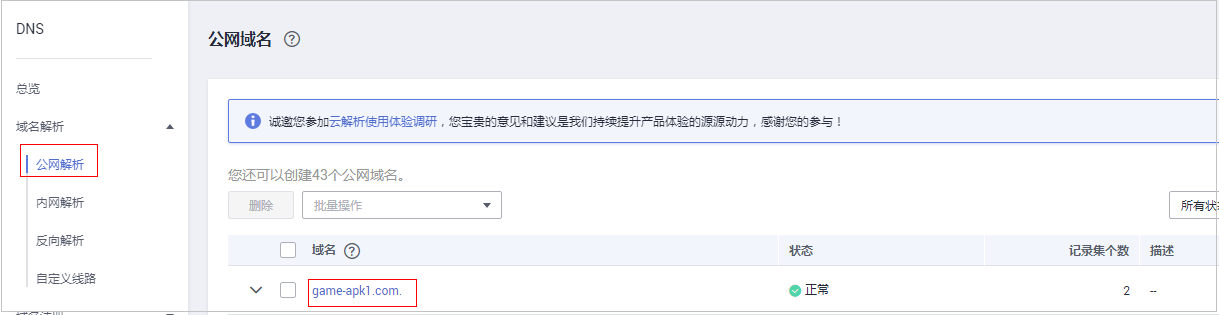

在左侧菜单栏中，选择“域名解析 > 公网解析”，进入公网域名列表页面。
-
在待添加记录集的域名所在行，单击“域名”列的域名名称。本实践中对应的域名为“game-apk1.com.”。

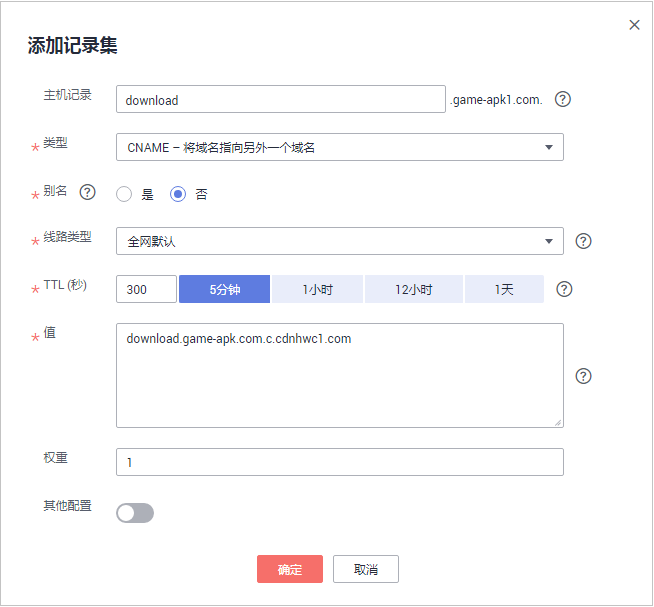

单击“game-apk1.com”，进入域名解析页面，然后单击右上角“添加记录集”，进入“添加记录集”弹出框。
-
单击“确定”，完成添加。
-
验证CNAME配置是否生效。
打开Windows操作系统中的cmd程序，输入如下指令
nslookup -qt=cname 加速域名
实战里面的加速域名为“download.game-apk1.com”。如果回显CDN分配的CNAME域名，那么表示 CNAME 配置已经生效。
更多详情请查看华为云CDN官网：https://www.huaweicloud.cn/product/cdn.html
