走，带你体验一把“大话西游”式IOT之旅

1、背景介绍

       紫霞仙子的一句：“我猜中了前头，可是我猜不中这结局”。这句话用来诠释这次IOT的体验之旅很恰当。

为什么这么说呢？咱们们往下看。

                                                        图1

       首先介绍这次实验背景：上一期我们采用小熊派-HarmonyOS开发板，搭载了智慧农业E53_IA1扩展板模拟完成智慧农业案例，不仅仅是通过传感器将环境条件，如：温度、湿度、光照强度等量化显示在终端，还通过网络将这些数据上传到华为云，并通过华为云远程控制开发板的部件，如LED灯、风扇电机，为农作物创造更好的培育条件。上一期内容见链接如下：https://bbs.huaweicloud.cn/blogs/335359。

      本次实验内容是：在上一次实验基础上，把上传到华为云的数据，经过平台整理筛选，形成可视化报表，这样会得到更加直观的印象，拟呈现的可视化表格形式大致如下：

                                                    图2

   为顺利实现本次实验，事先向华为云IOT体验活动申请到了500元代金券。看来可以打败牛魔王了哦。

2、数据流向

       唐僧：“你要是想要的话你就说话嘛，你不说我怎么知道你想要呢，虽然你很有诚意地看着我，可是你还是要跟我说你想要... ”

                                                     图3

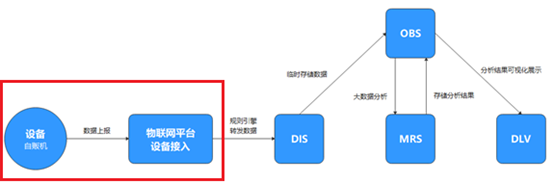

      在正式开启旅程前，介绍本次案例数据流程，详见下图：

                                                    图4

       从上图可以清楚看到数据的流向：从设备——物联网平台——DIS——OBS（MRS）——DLV。

      本案例也涉及到平台端与设备端开发，注意红色框线内就是上一期案例实现的过程，当然咱们就不像唐僧一样絮叨了，有兴趣可参见上一期案例。本次案例主要是实现红框后的过程，以平台侧开发为主，设备开发从略。

3、平台侧开发

       “曾经有一份真诚的爱情放在我面前，我没有珍惜”。

                                                   图5

以下有22步：

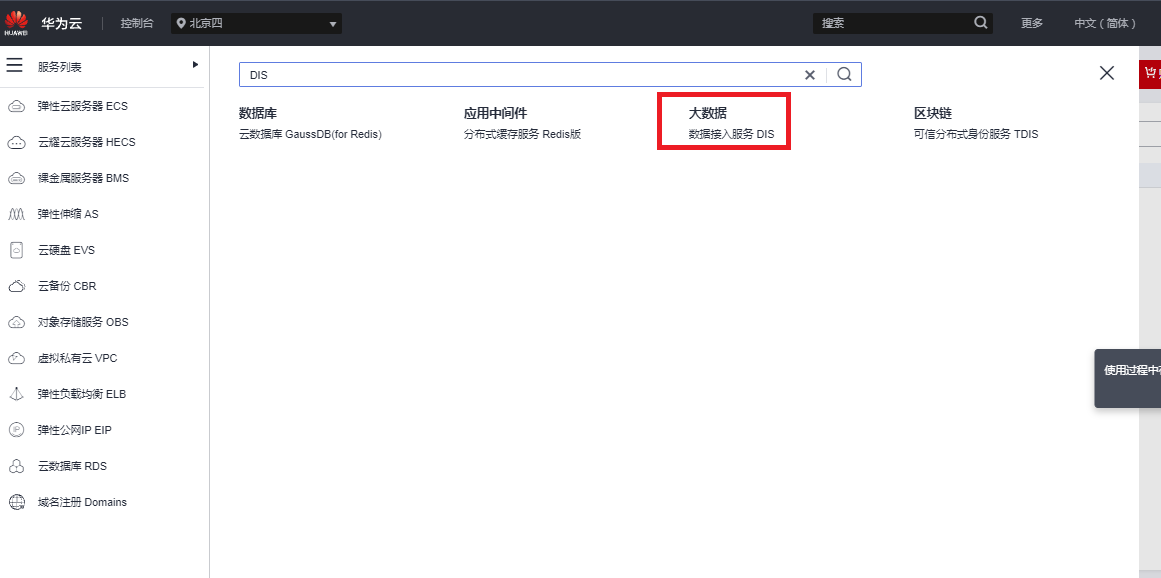

1、进入华为云平台后，选择进入DIS，

如下图（按键进入红框内）：

                                                                                 图6

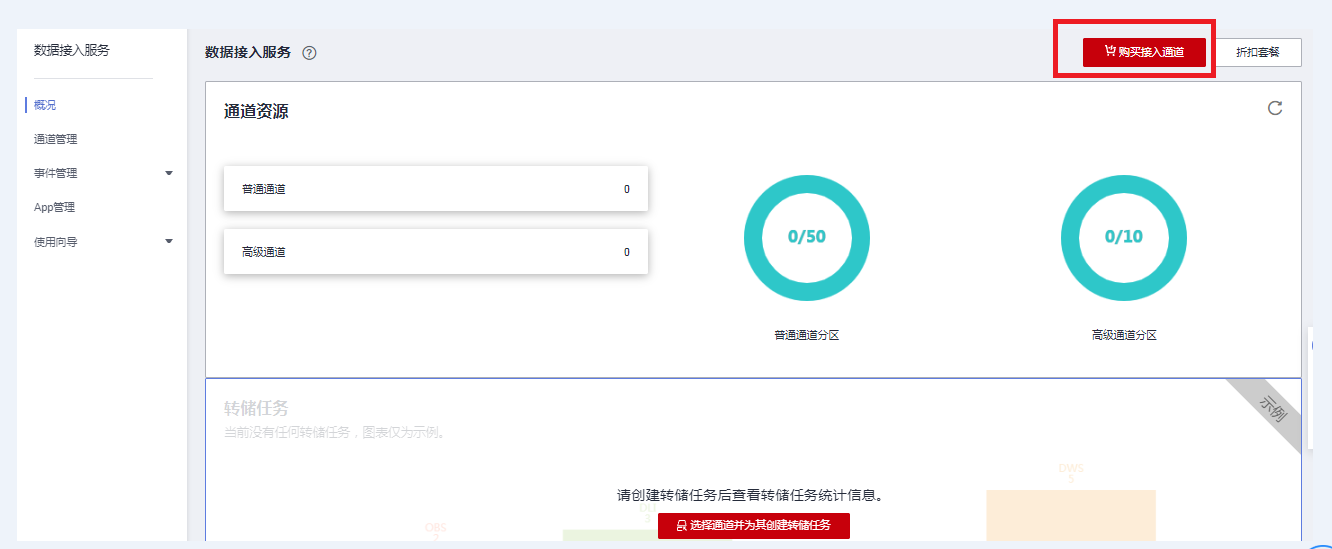

2、购买DIS通道服务

如下图（按键进入红框内）：

                                                                                    图7

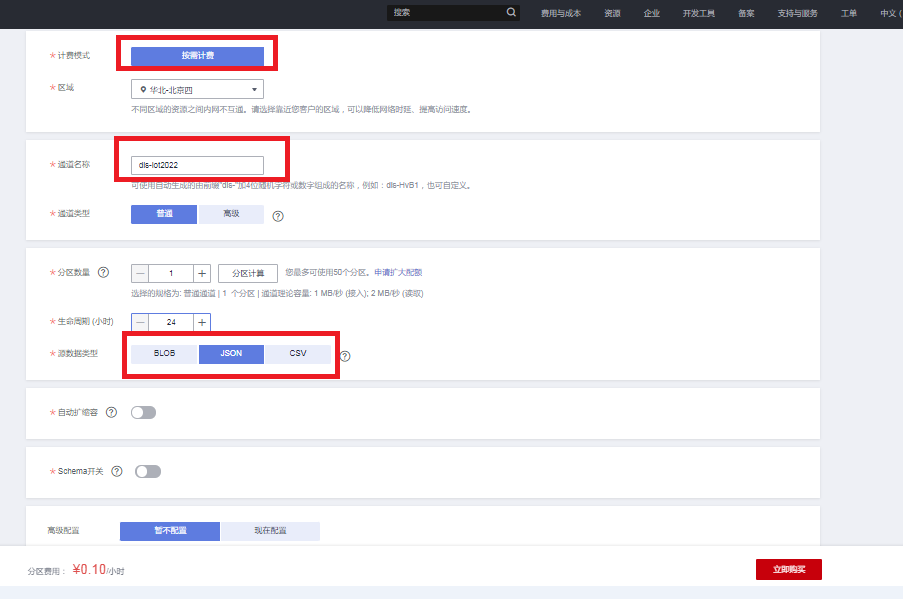

3、配置通道参数

如下图（注意红框内参数配置，然后按右下“立即购买”）：

                                                                                   图8

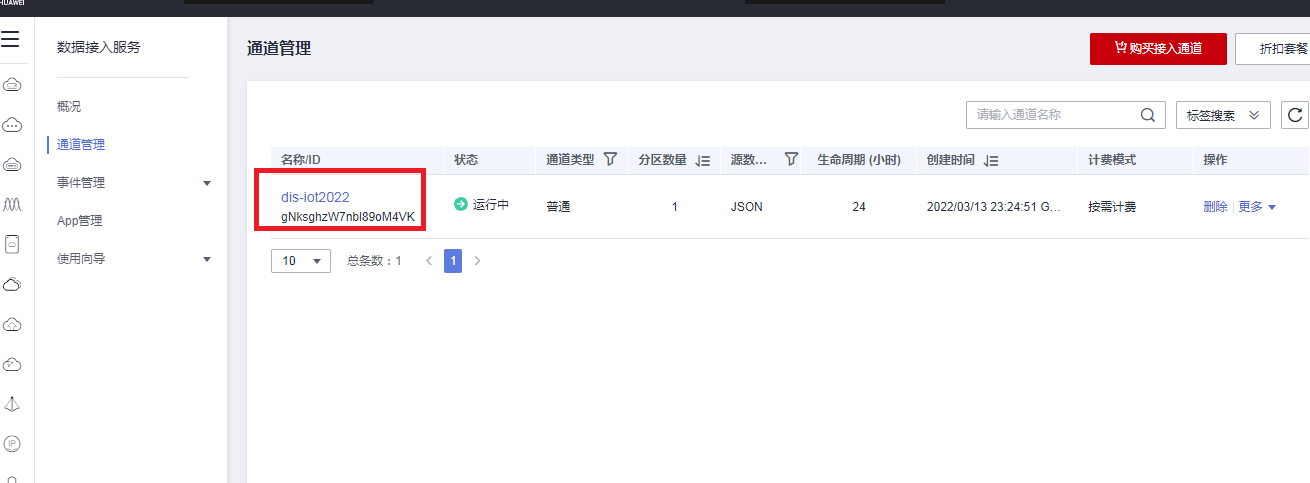

4、通道配置成功。

点击通道（红框处）进入内部页面如下图：

                                                                                         图9

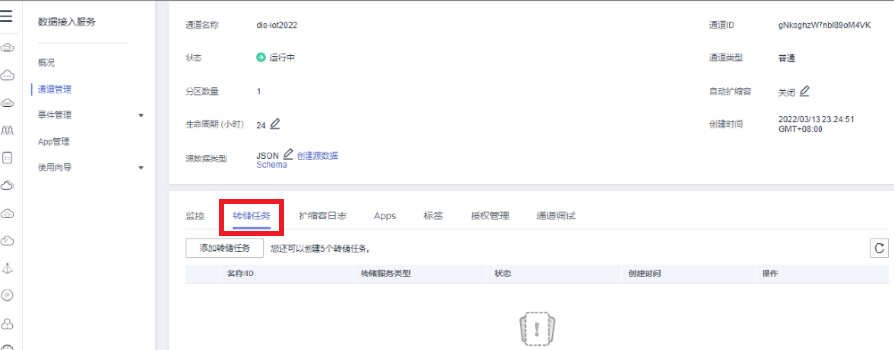

5、进入数据通道

准备转储任务：

                                                                                        图10

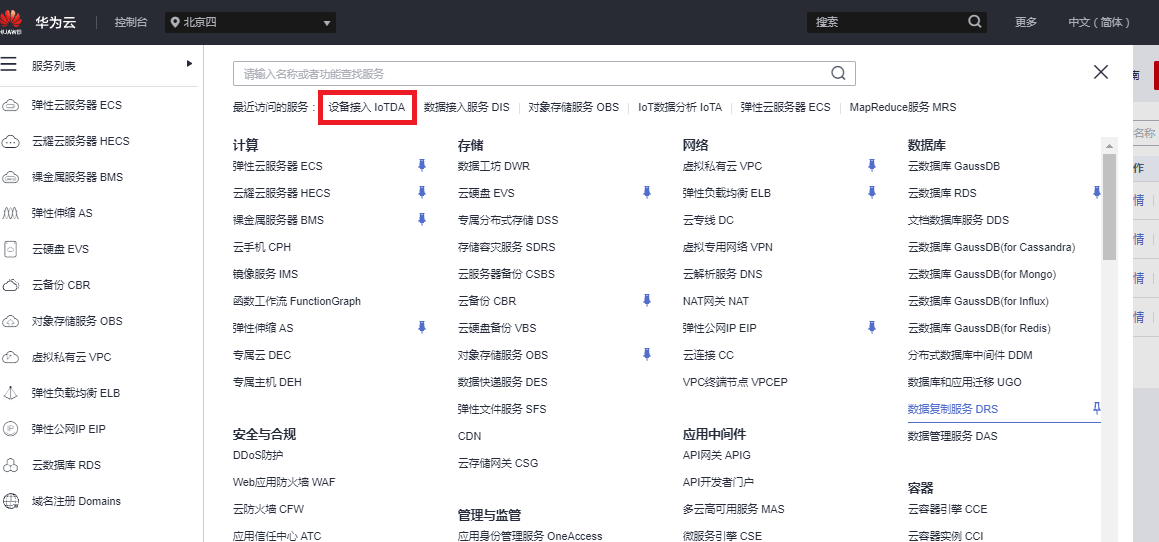

6、打开IOTDA

在做转储任务前，我们试试看原设备数据是否能通达到DIS，如下图：

                                                                                        图11

7、启动开发板和IOT平台（相关内容见上一期）

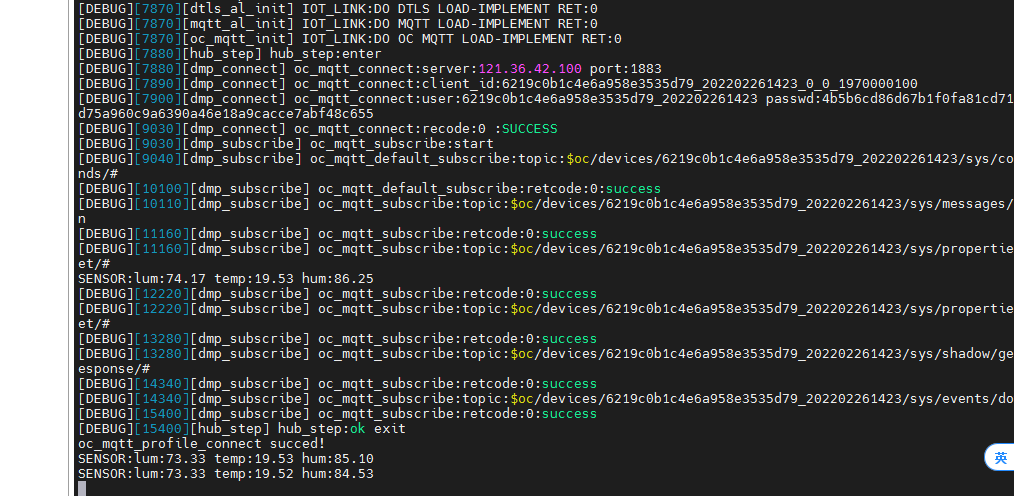

打开串口，看到如下图，表示开发板已成功启动，并显示此刻的温度、湿度、光强等数据：

                                                                                           图12

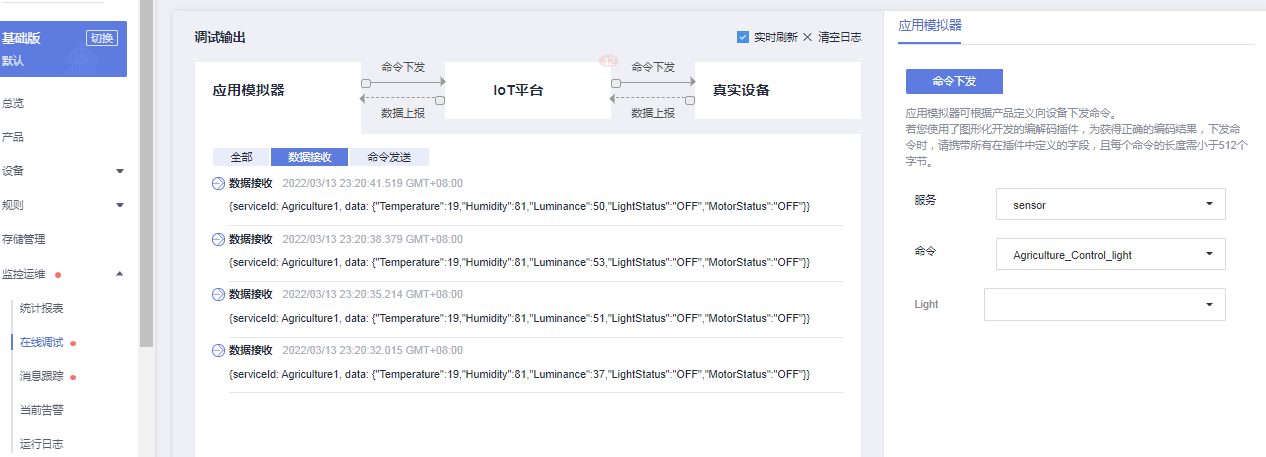

  打开IOTDA调试设备可以看到数据成功上传，如下图：

                                                                                        图13

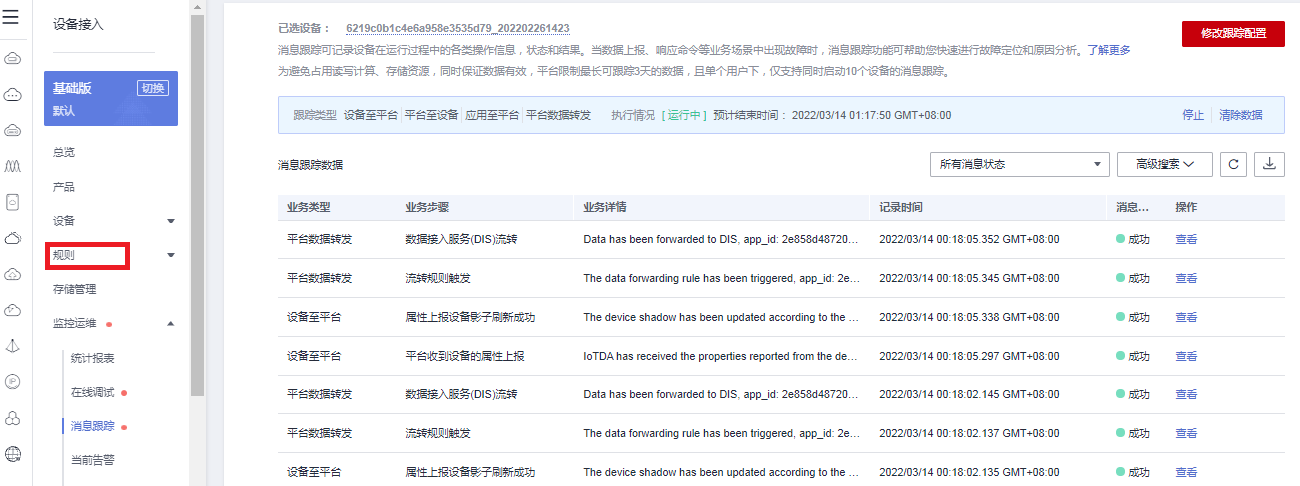

8、回到IOTDA并选择规则：

                                                                                          图14

9、配置规则

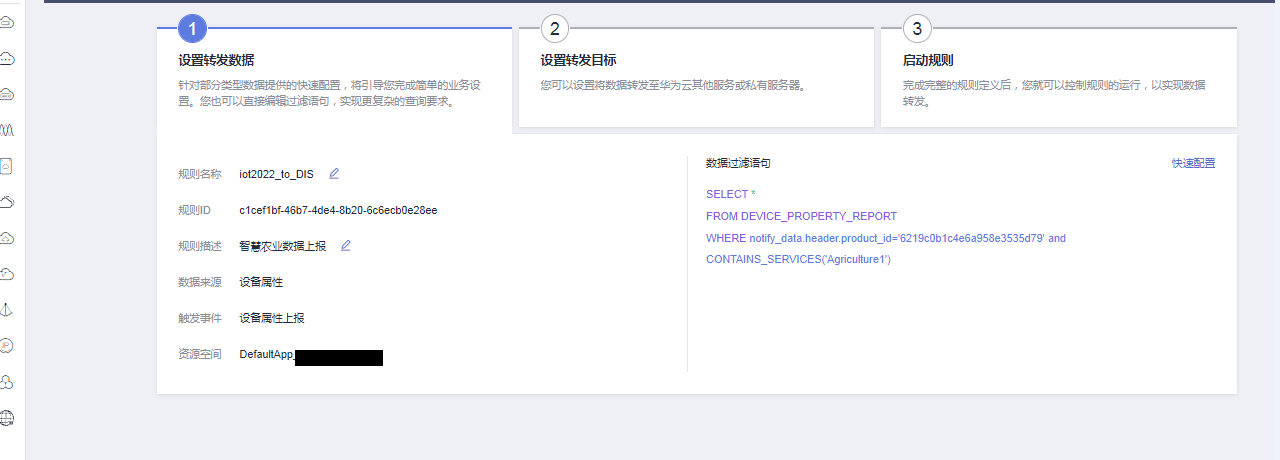

规则1配置好以后如下图：

                                                                                     图15

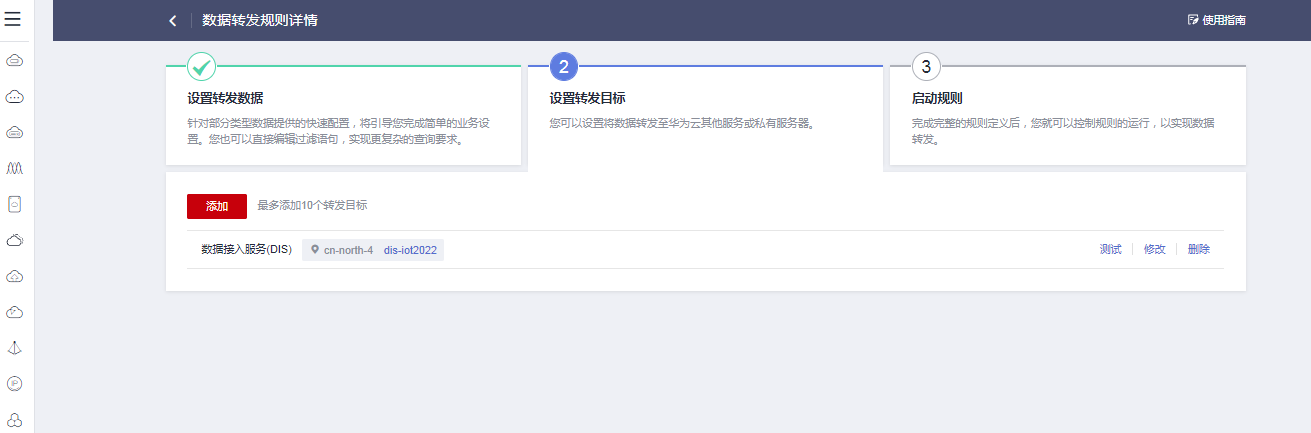

规则2配置好以后如下图：

                                                                                     图16

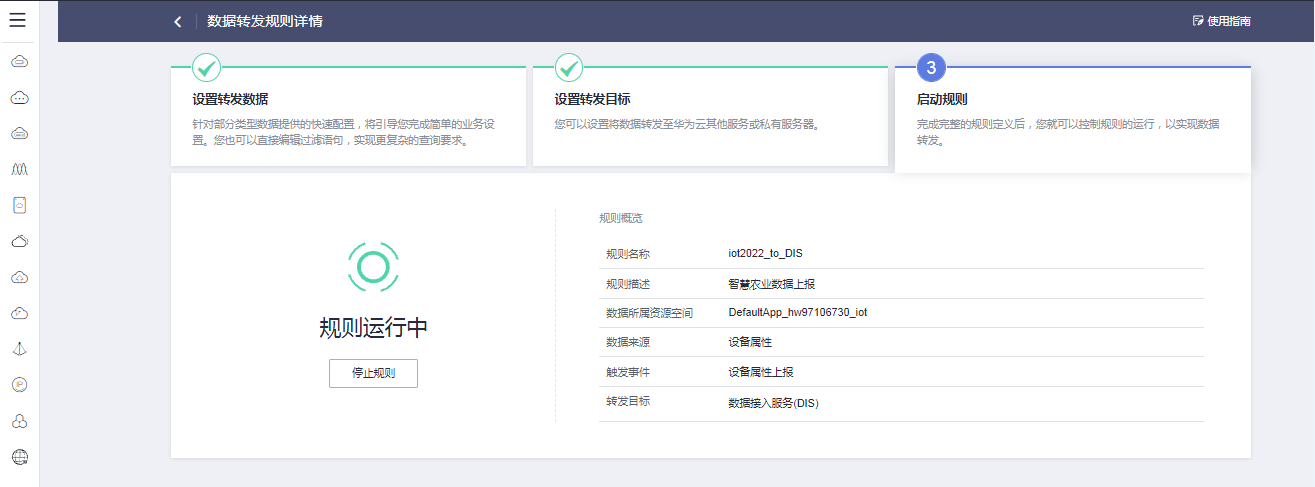

规则3配置好以后如下图：

                                                                                 图17

10、看看数据情况：

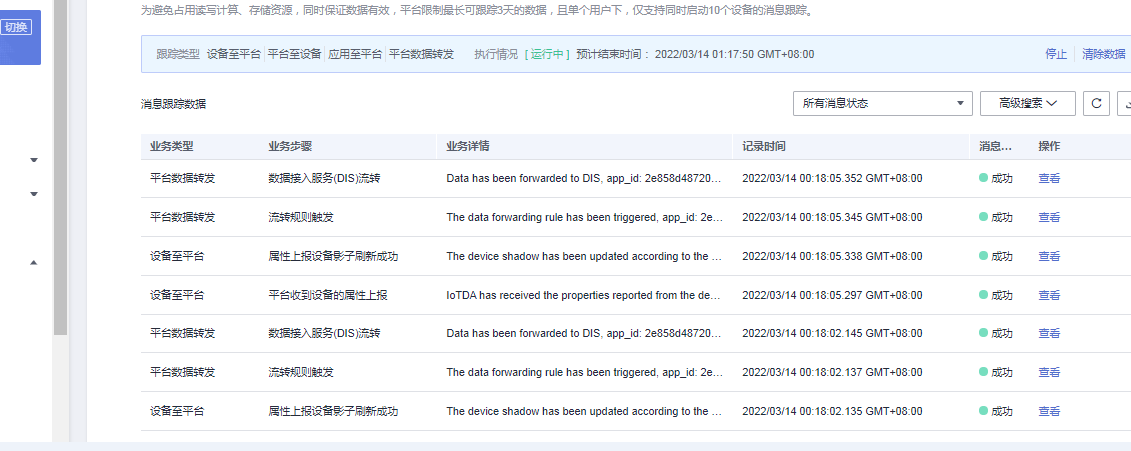

在IOTDA不仅能收到开发板数据：

                                                                                          图18

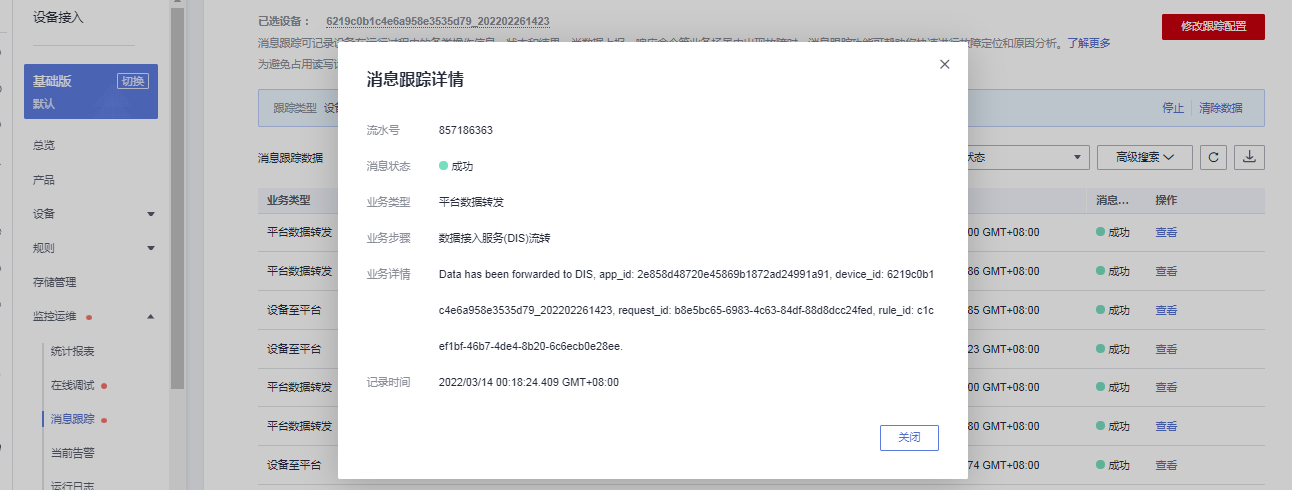

而且还能跟踪消息，如下图：

                                                                                       图19

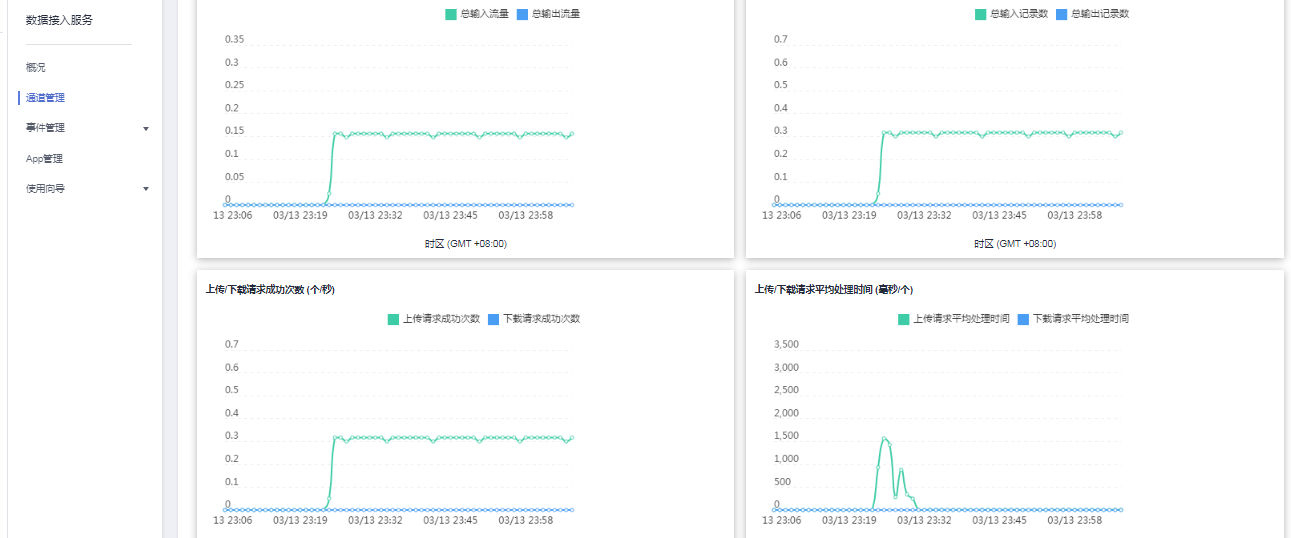

我们再回到DIS看看数据是否已经从IOTDA传过来，如下图：

                                                                                        图20

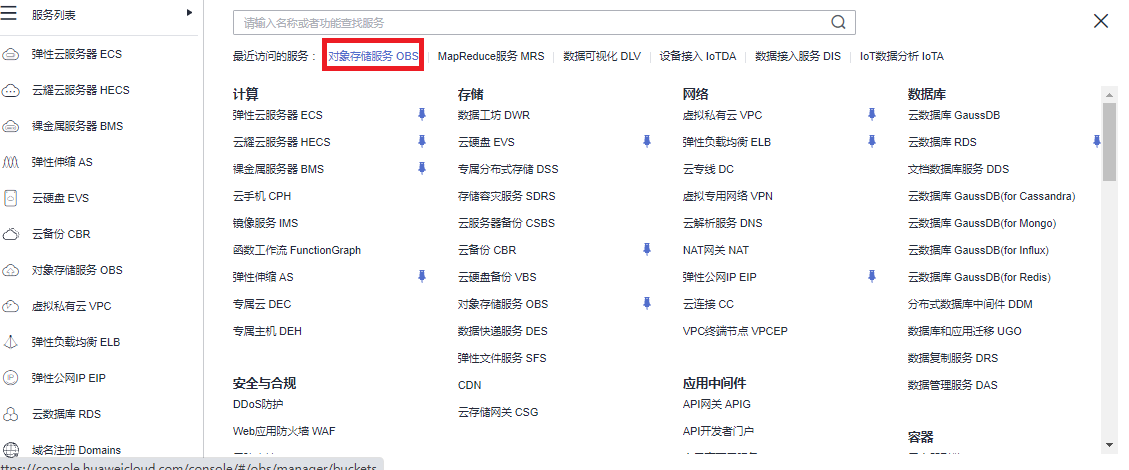

11、进入OBS服务：

见下图：

                                                                                  图21

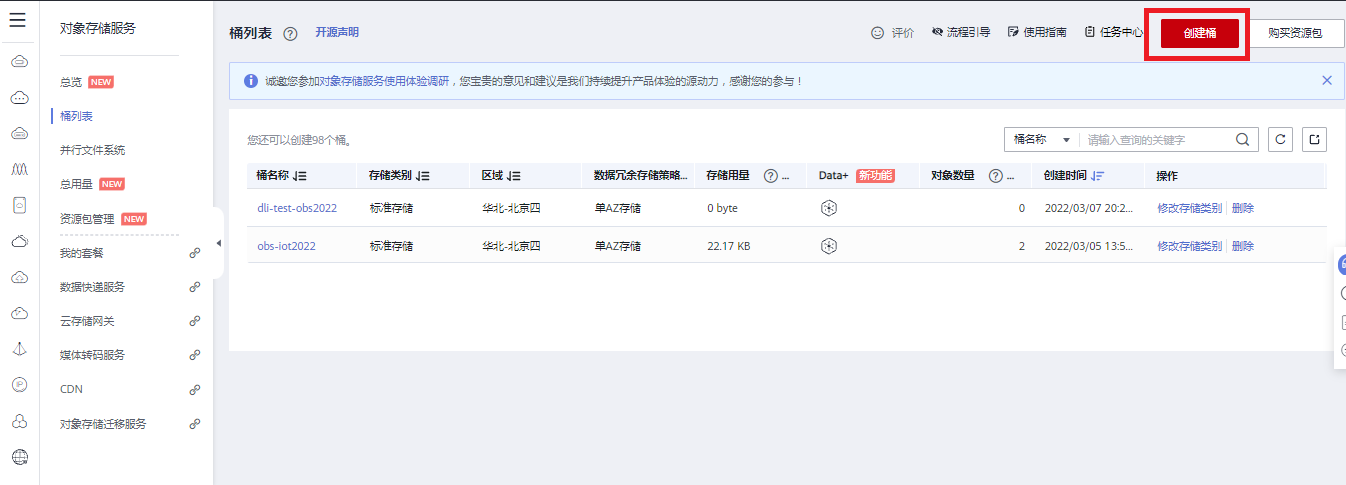

12、创建一个Obs桶：

按红框内按键如下图：

                                                                            图22

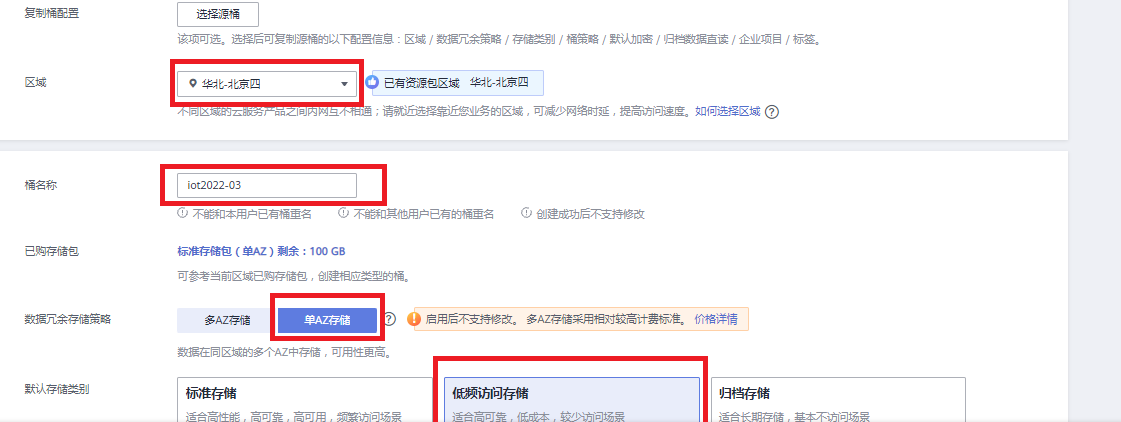

13、配置桶参数：

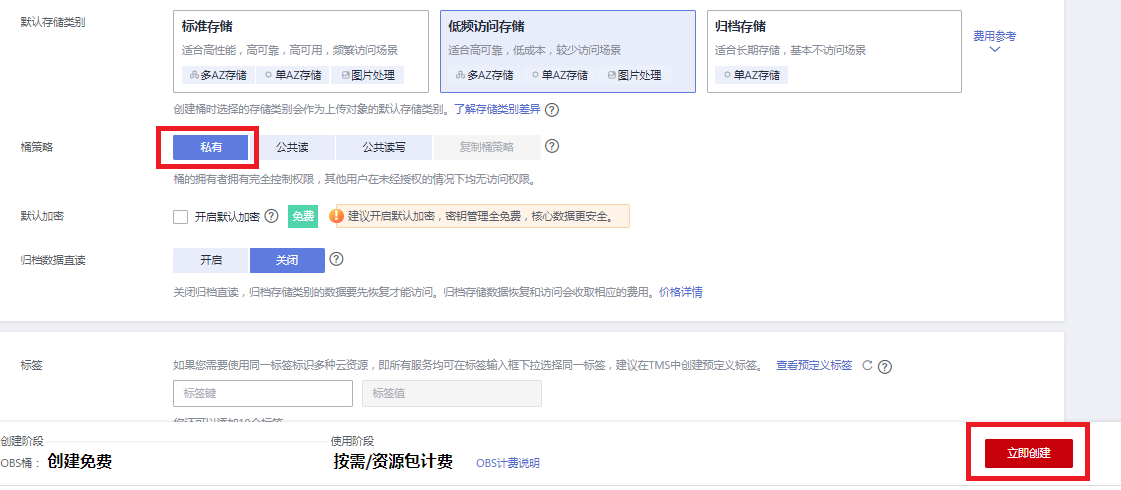

如图23、图24，并按立即创建

                                                                          图23

                                                                     图24

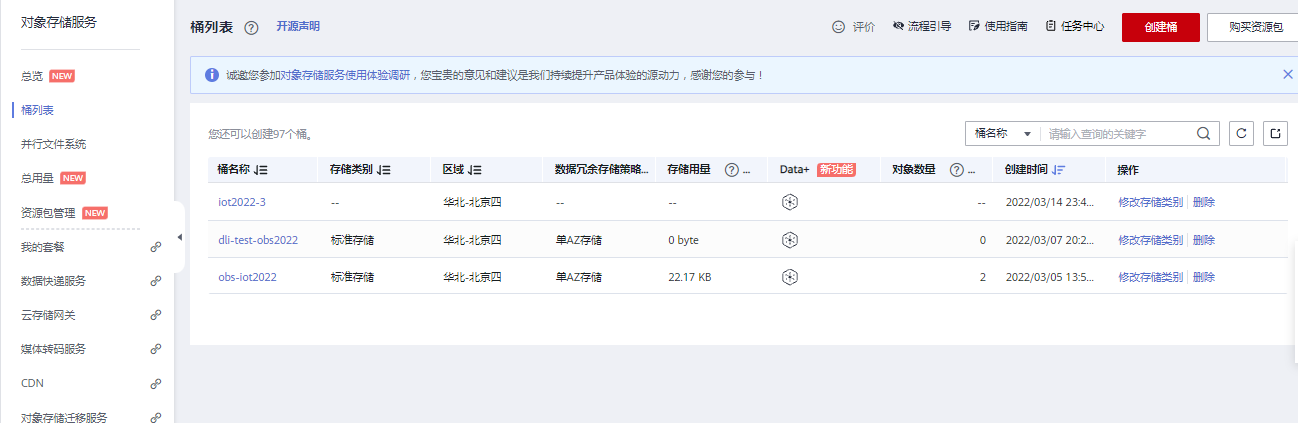

14、得到一个新的桶

如下图：

                                                                               图25

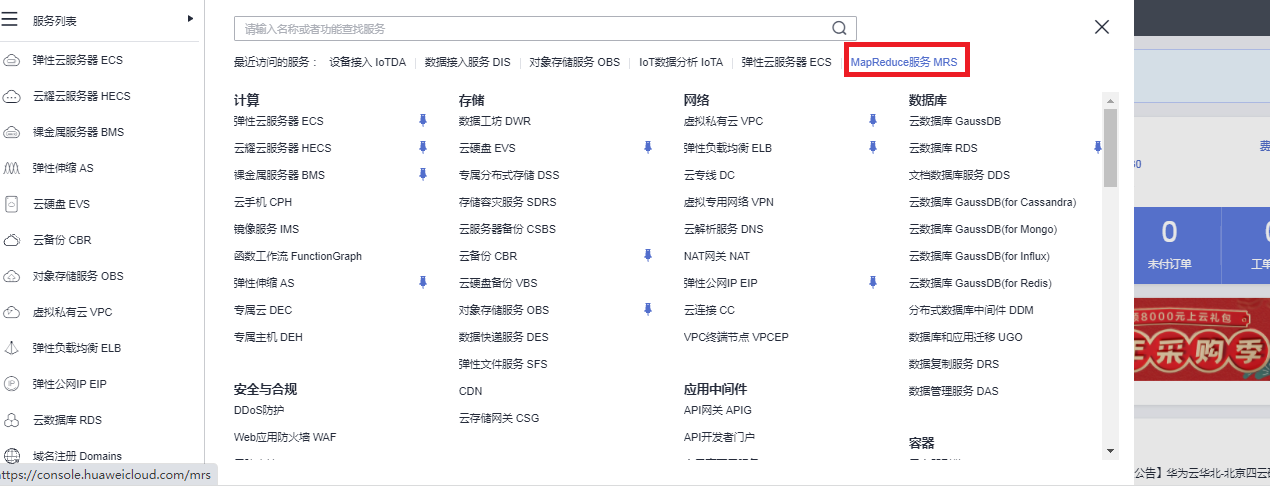

15、进入MapReduce服务

如下图：

                                                                         图26

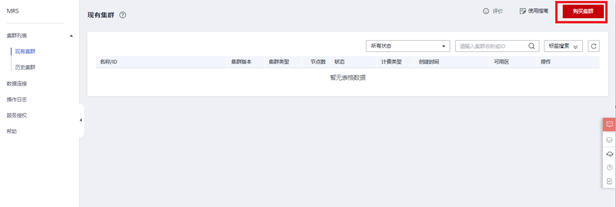

16、点击购买集群（红框处）

如下图：

                                                                        图27

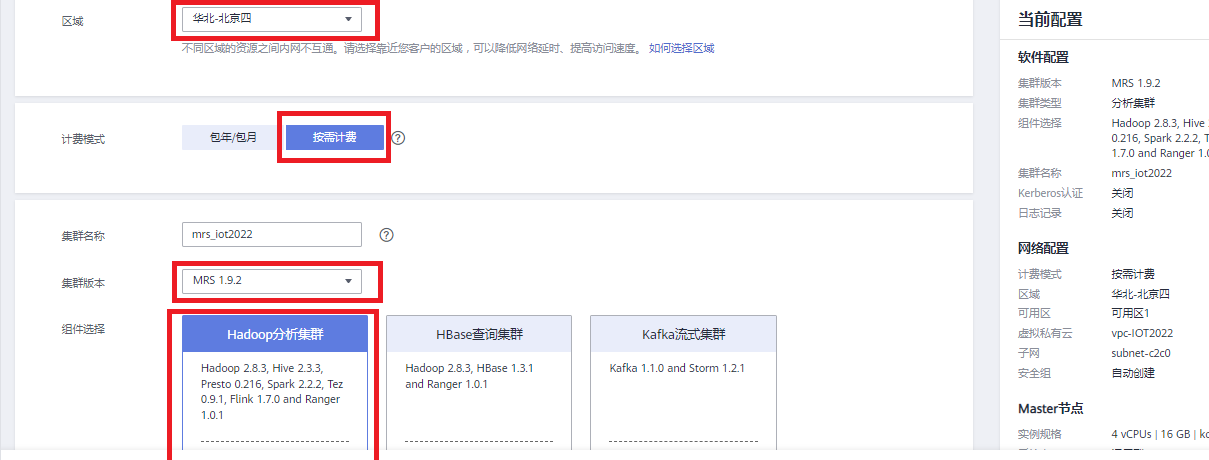

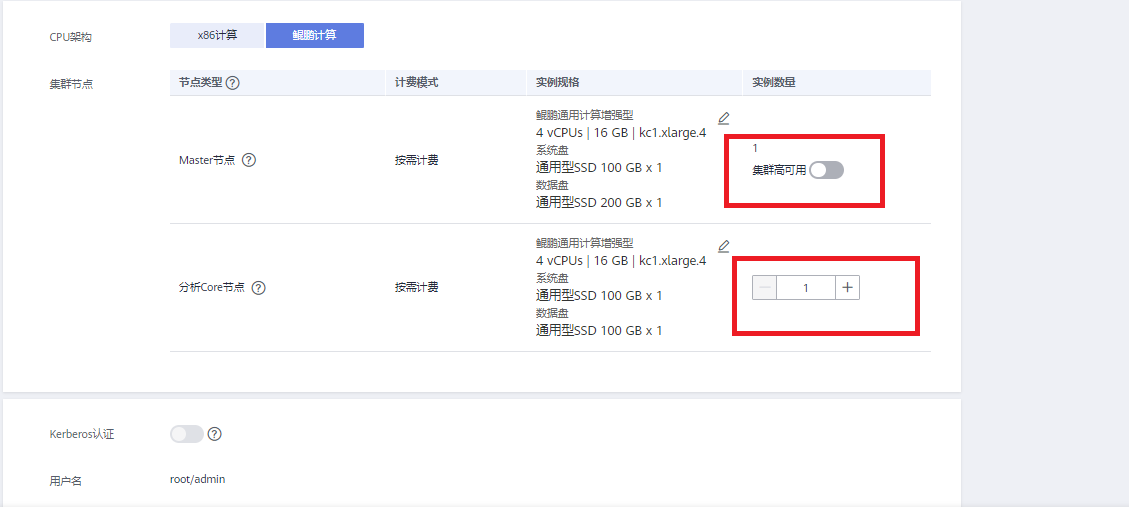

17、对集群进行配置：

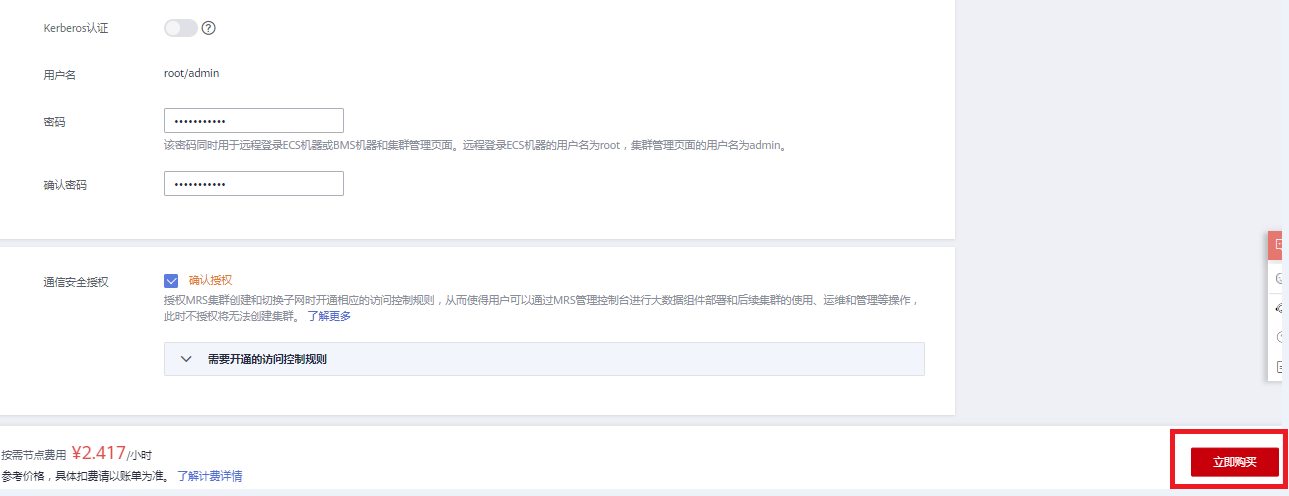

如图28、图29、图30，并按立即购买：

                                                                            图28

                                                                           图29

                                                                              图30

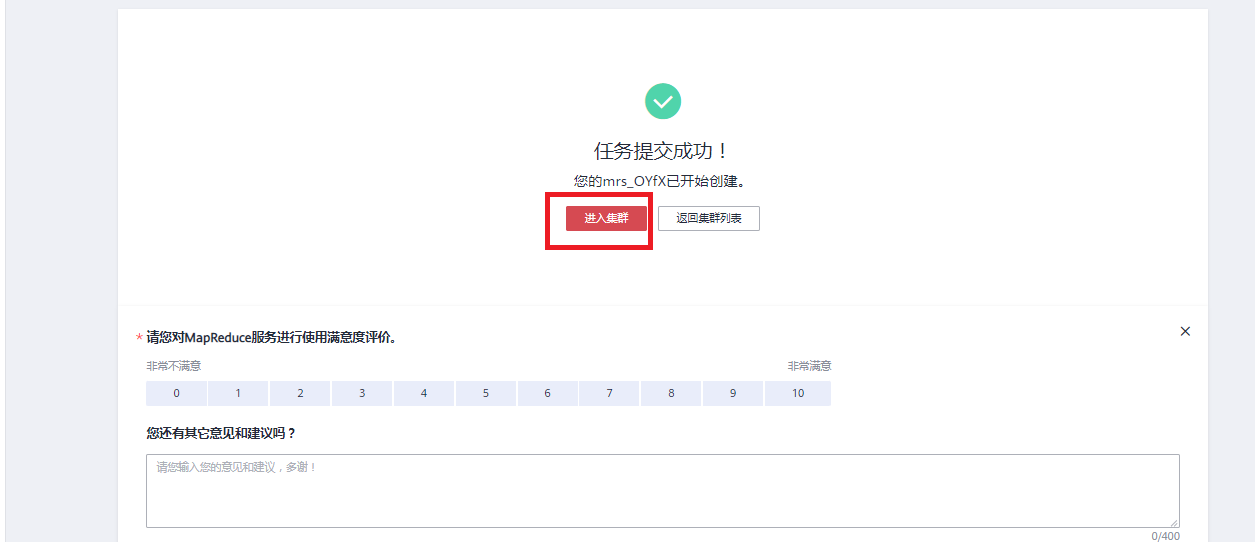

18、然后进入集群

如下图：

                                                                              图31

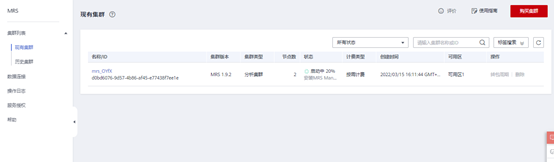

19、集群启动

如下图：

                                                                               图32

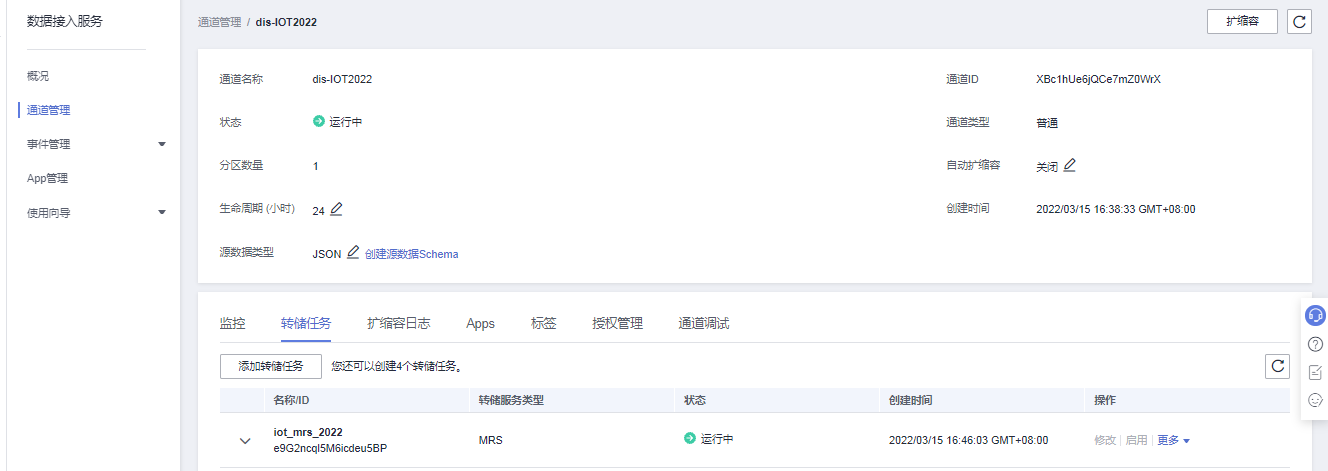

20、进入DIS

配置好转储任务，如下图：

                                                                                图33

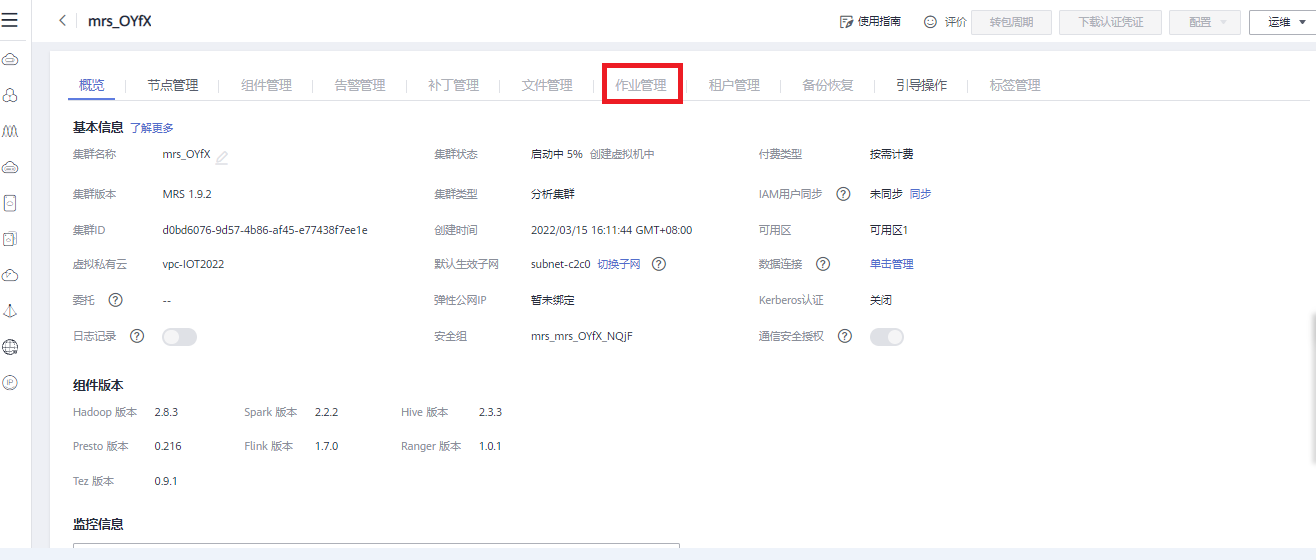

21、回到集群

按作业管理页面，如下图：

                                                                                      图34

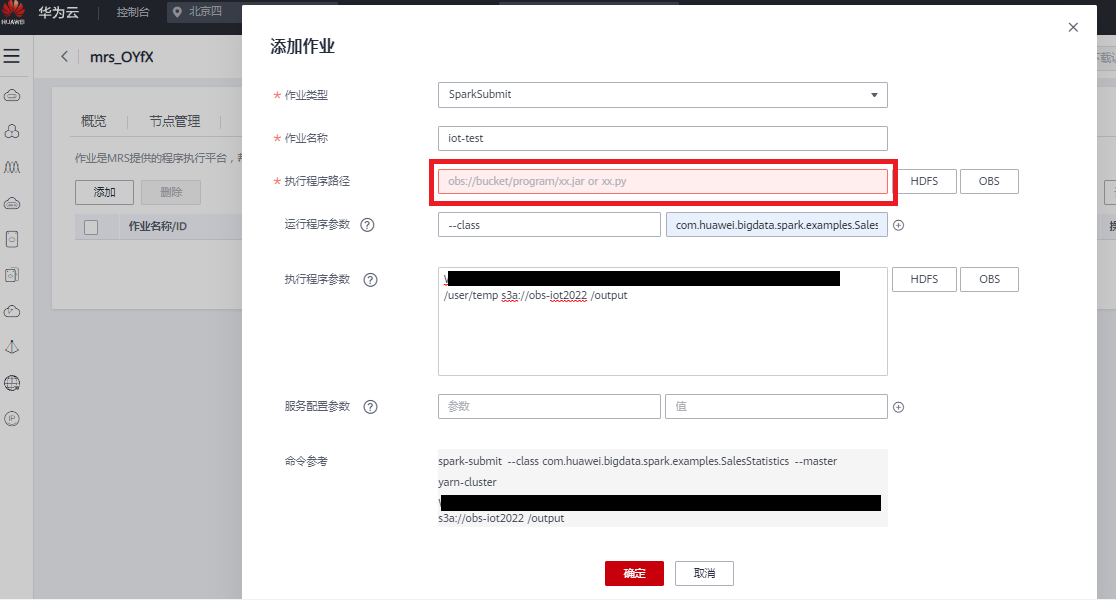

22、配置作业管理

如下图：

                                                                                       图35



          “当当当当”问题终于来了，在配置红框中的设置时，需要配置.jar或 .py文件将json文件转成CSV文件格式。笔者设置几次，但显示不正确。想暂时放放，一会再来处理。就没有把MapReduce的设置给删除，没想就收到一个信息，见下图：

                                  图36

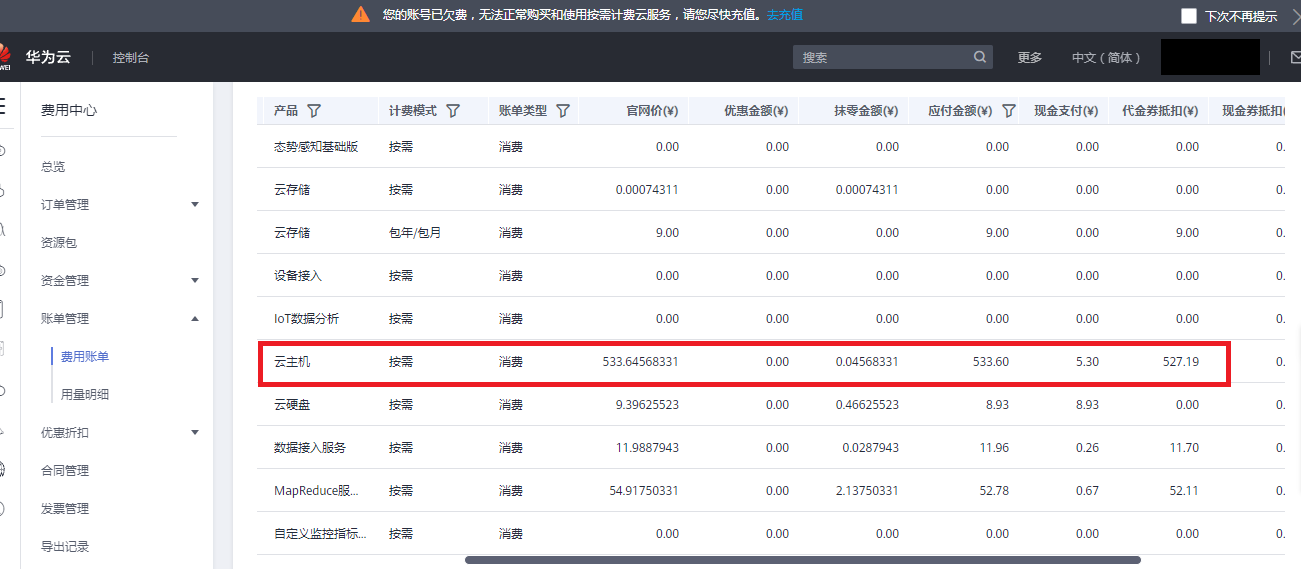

            赶紧上华为云查消费记录，已显示代金券已被消费完毕，并已欠费：

                                                                                       图37

唉：“等我失去的时候我才后悔莫及，人世间最痛苦的事莫过于此”。

                                                   图38

4、总结：

唐僧很魔性地总结了金刚圈问题，我们也把这次实验也总结一下：

                                                    图39

   总结分为两个部分，第一部分是针对使用者的总结，第二部分是对平台的体验总结。

一、对使用者来说，有两点要注意：

      1、在开始实验前要做好准备，最好先通读一遍手册，对实验能有大体的思路再动手实践，除了操作方面的内容，还要了解实验涉及费用构成；

      2、一旦在实验中，碰到难点或需要暂停，特别建议把费用贵的部分拆除掉，宁可重新搭建。否则有时费用一下就上去了，还不一定达到实验效果。本案例中MapReduce部分费用特别贵，一定要小心。

二、对于平台来说，说三点体验：

     1、总的来说，华为云平台各模块内部很有条理，跟着手册做就能基本达到实验效果，但模块与模块之间的搭接没有如同模块内部那样紧密，有没有可能在模块间搭接时提供简洁模板给客户，让客户在模板上简单修改，就能运行，能降低客户的使用门槛，体验感会更好。本次在MapReduce的作业配置部分，有点难度。笔者没能翻越，遗憾，遗憾。

     2、是否有可能让代金券消费也设置余额提醒功能，避免初学者不熟悉，一下就把金额花没了，不能继续试验。

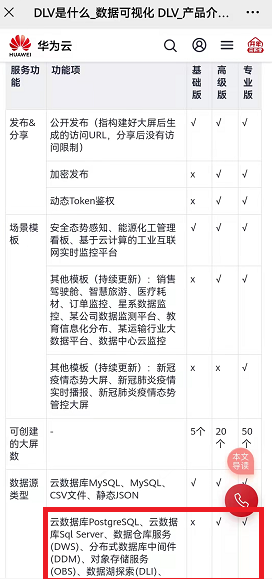

     3、DLV模块与本次试验似乎有脱节现象：本次试验手册说明，经过整理的数据要从OBS传导到DLV，DLV对相关数据进行可视化。而在实验过程中了解到，DLV基础版的数据不能联接到OBS（注意图40红框部分）。

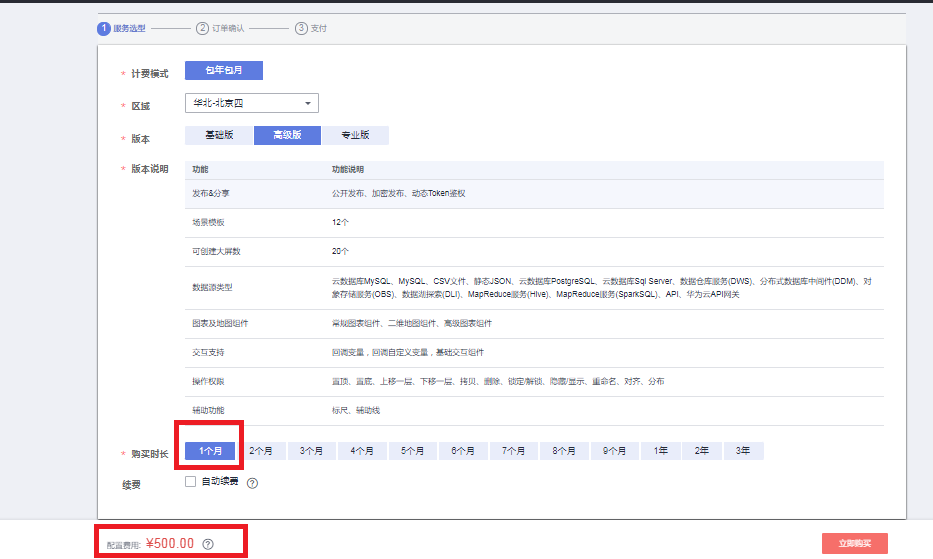

           虽然DLV高级版可以采用OBS的数据，但费用很贵（图41红框部分），并且不能用本次IOT代金券抵扣。

           所以似乎只有符合DLV试用的用户才能最终导出可视化数据，达到本次实验最终效果。并非所有领取代金券的实验用户都能实现。

                                 图40

                                                                               图41

            好了，本次“大话西游”旅程就到这里了，结局虽不完美，但也有不小的收获。想不想跟我看下一趟旅程？
