【技术交流】SpringCloud项目接入华为云微服务引擎CSE（二）

HuaweiCloudDeveloper 发表于 2022/01/28 17:09:19 2022/01/28

【摘要】本项目是将单体项目改造为微服务架构，并将该微服务架构项目改造成支持华为云CSE微服务引擎项目，项目过程中，让您能够熟悉微服务开发模式以及关键组件、华为云servicestage平台，将基于SpringCloud技术栈迁移至华为云CSE，为企业开发者提供微服务改造参考。详细内容可阅读文章进行了解。

目录
1. 业务架构说明
2. 开发环境
3. 本地CSE开发环境搭建
3.1. 下载本地CSE
3.2. 解压，双击cse.exe
3.3. 登录CSE控制台
4. 接入前准备
4.1. 下载实验工程源码，使用IDEA打开
4.2. IDE 配置
4.3. Maven配置
5. 服务端CSE接入
5.1. 主pom修改
5.2. dtse-feign-client接入
5.3. dtse-obs-storage接入
5.4. dtse_system接入
5.5. dtse-zuuL-gateway网关接入
6. 前端服务接入
7. 其他接入中问题记录

1. 业务架构说明

项目Gitee地址

后端 https://gitee.com/caichunfu/dtse-practice-microservice

前端 https://gitee.com/HuaweiCloudDeveloper/dtse-practice-frontEnd/tree/dev

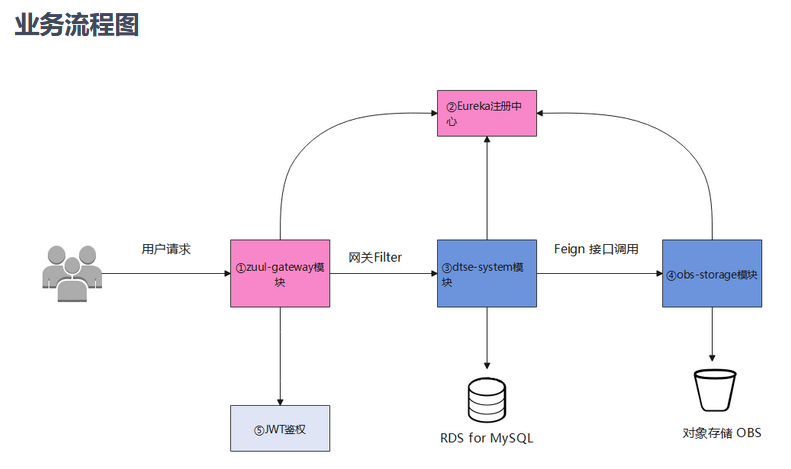

CSE改造前：

• 微服务包含4个微服务模块：zuul-gateway模块、Eureka注册中心、dtse-system模块、obs-storage模块；其中dtse-system模块、obs-storage模块是业务模块。

• 用户发送请求，微服务网关（zuul-gateway）过滤器根据请求URI，路由和负载均衡请求到不同服务；同时利用JWT进行token校验请求的合法性。

• Eureka注册中心管理zuul-gateway、dtse-system、obs-storage微服务状态；

• dtse-system与obs-storage之间通过feign进行内部接口调用

改造技术路径

• 引入使用spring-cloud-huawei

• 使用华为云CSE服务替换Eureka注册中心的功能

• 使用Spring Cloud Gateway替换zuul网关

基线版本选择

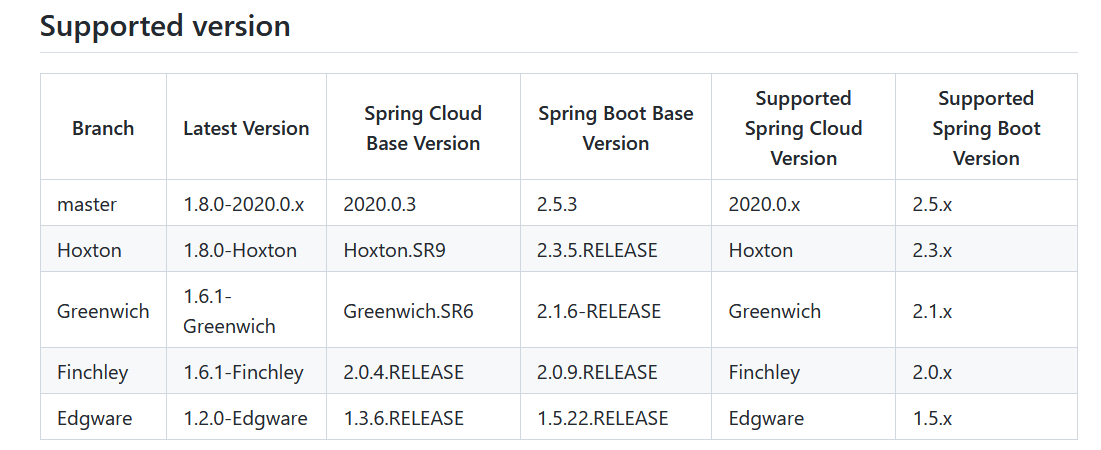

查看 spring-cloud-huawei官网地址：

https://github.com/huaweicloud/spring-cloud-huawei

通过实践master分支与openFeign存在兼容问题，所以本次实践以Hoxton为基线版本，Hoxten与openFeign不存在兼容性问题

由于Spring Cloud Huawei与zuul调试中发现有兼容问题，所以将网关替换成Spring Cloud Gateway

2. 开发环境

JDK	Openjdk 1.8.0_312
Maven	3.6.3
IDEA	2021.2.2
CSE	Local-CSE-2.1.3-windows-amd64.zip

spring-boot	2.3.5.RELEASE
spring-cloud	Hoxton.SR9
spring-cloud-huawei	1.8.0-Hoxton

3. 本地CSE开发环境搭建

3.1. 下载本地CSE

https://cse-bucket.obs.cn-north-1.myhuaweicloud.com/LocalCSE/Local-CSE-2.1.3-windows-amd64.zip

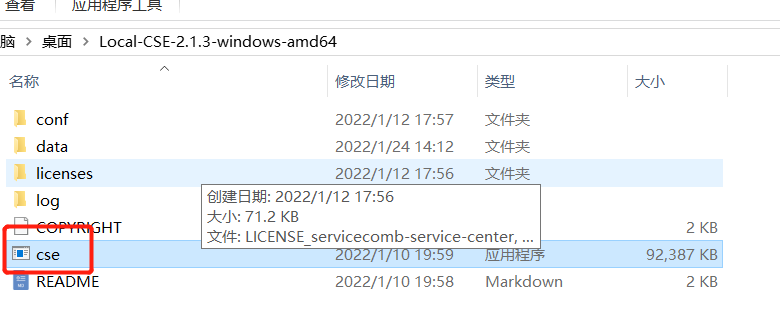

3.2. 解压，双击cse.exe

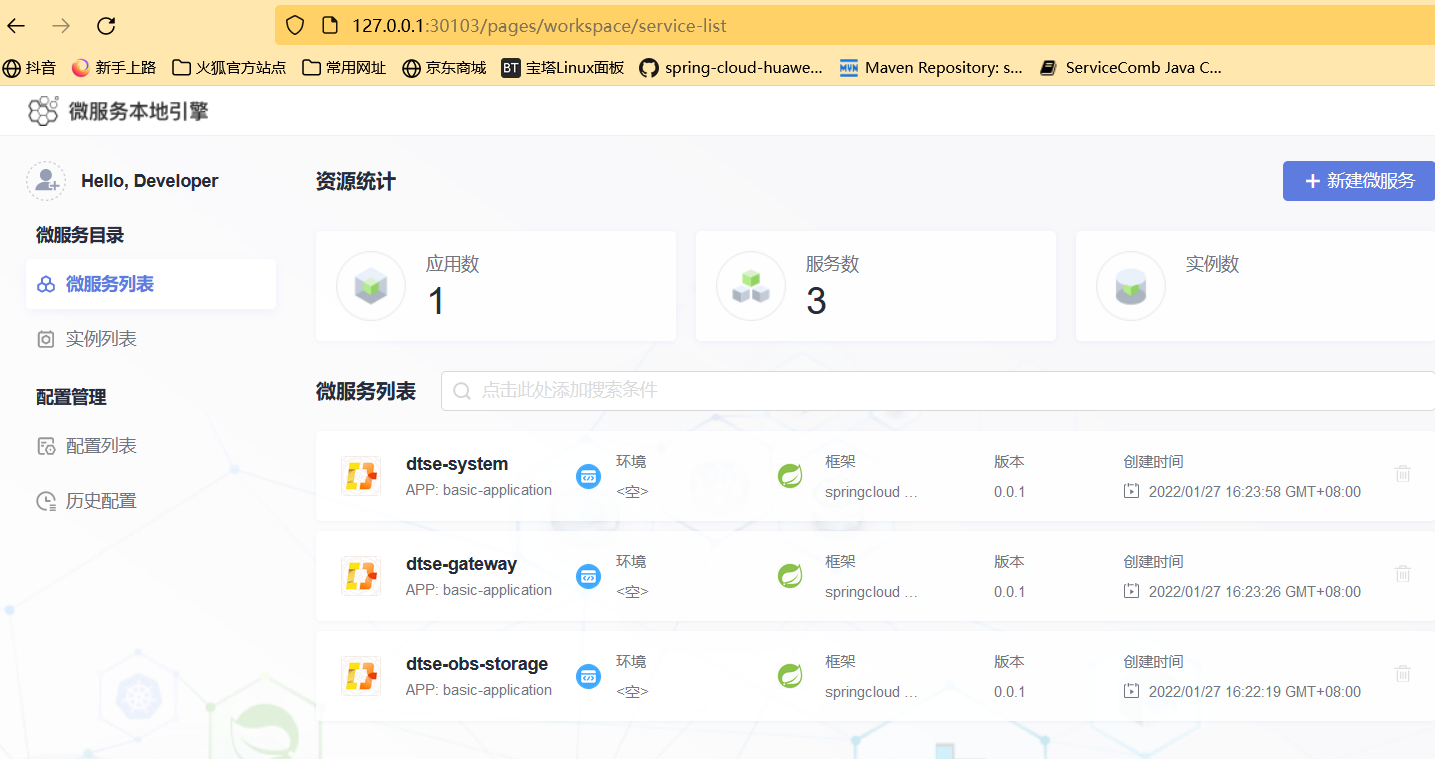

3.3. 登录CSE控制台

http://127.0.0.1:30103

4. 接入前准备

4.1. 下载实验工程源码，使用IDEA打开

源码地址 https://gitee.com/caichunfu/dtse-practice-microservice

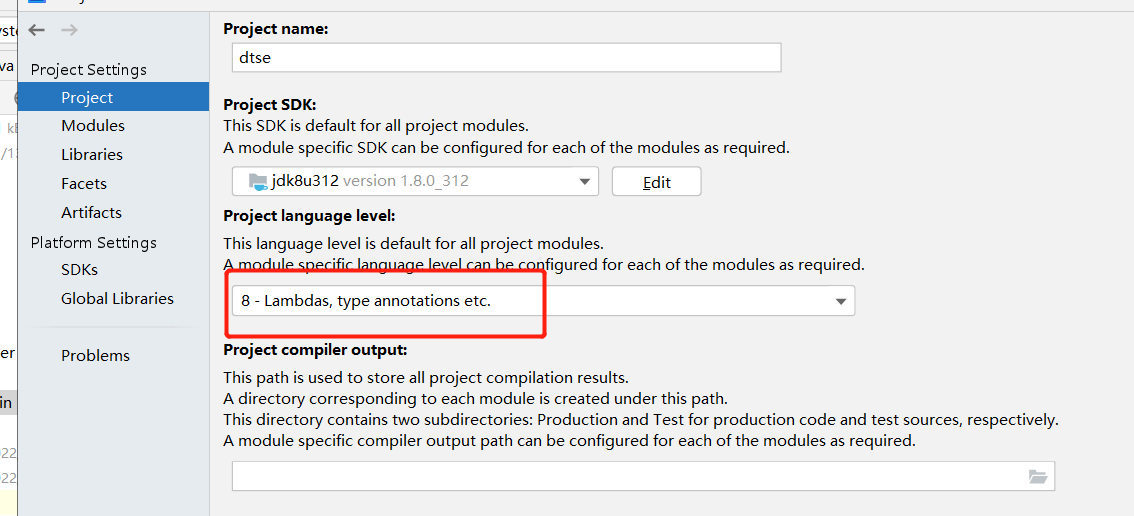

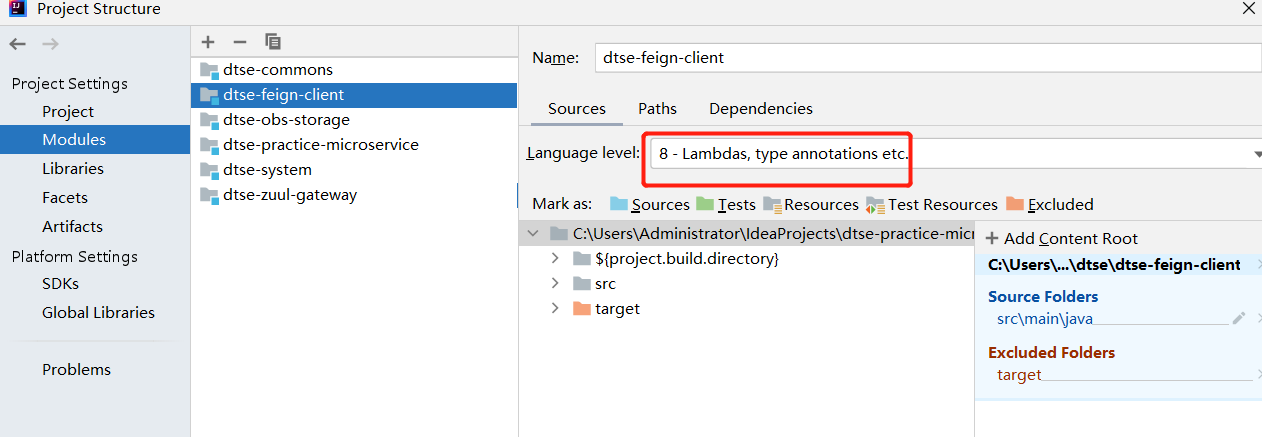

4.2. IDE 配置

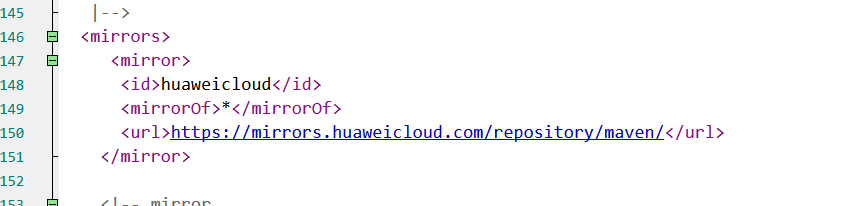

4.3. Maven配置

使用华为云Maven

5. 服务端CSE接入改造

5.1. 主pom改造

5.1.1. 主pom引入依赖

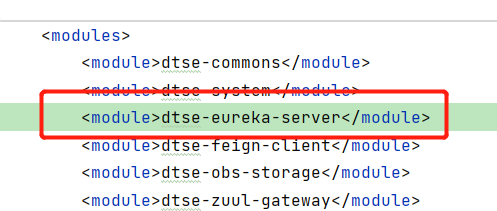

5.1.2. 使用CSE做为注册中心，删除相关模块和依赖

a、删除eureka-server

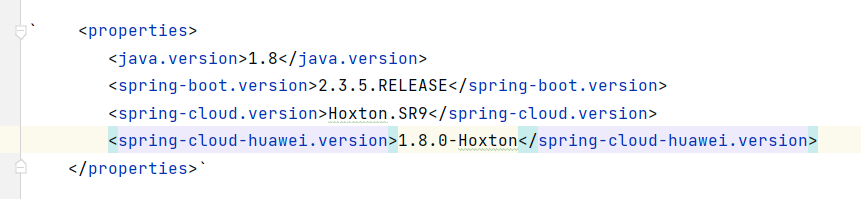

b、引入华为spring cloud

`    <properties>
        <java.version>1.8</java.version>
        <spring-boot.version>2.3.5.RELEASE</spring-boot.version>
        <spring-cloud.version>Hoxton.SR9</spring-cloud.version>
        <spring-cloud-huawei.version>1.8.0-Hoxton</spring-cloud-huawei.version>
    </properties>`

<!-- configure user spring cloud / spring boot versions -->
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>${spring-boot.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>${spring-cloud.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!-- configure spring cloud huawei version -->
            <dependency>
                <groupId>com.huaweicloud</groupId>
                <artifactId>spring-cloud-huawei-bom</artifactId>
                <version>${spring-cloud-huawei.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

5.2. dtse-feign-client接入

5.2.1. 引入openfeign版本

<dependency>
            <groupId>io.github.openfeign.form</groupId>
            <artifactId>feign-form-spring</artifactId>
            <version>3.8.0</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-openfeign-core</artifactId>
            <version>3.0.3</version>
        </dependency>

5.3. dtse-obs-storage接入

5.3.1. Pom文件处理

5.3.1.1. 删除zuul依赖

删除spring-cloud-starter-netflix-zuul，增加spring-cloud-starter-netflix-ribbon

        <!--wmh add-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-ribbon</artifactId>
            <version>2.2.0.RELEASE</version>
            <scope>compile</scope>
            <exclusions>
                <exclusion>
                    <artifactId>ribbon-transport</artifactId>
                    <groupId>com.netflix.ribbon</groupId>
                </exclusion>
                <exclusion>
                    <artifactId>rxnetty</artifactId>
                    <groupId>io.reactivex</groupId>
                </exclusion>
            </exclusions>
            <optional>true</optional>
        </dependency>
        <!-- wmh delete
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-zuul</artifactId>
        </dependency> -->

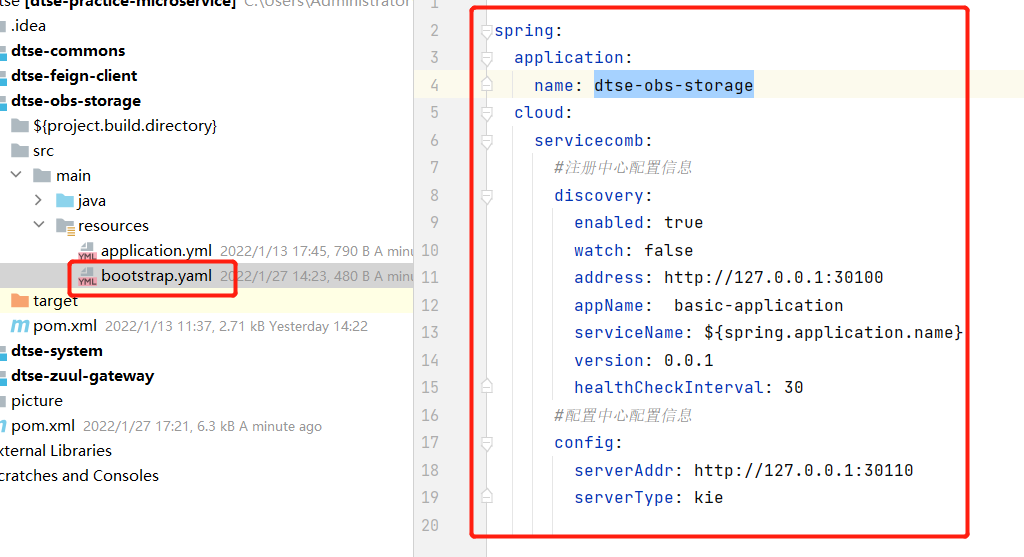

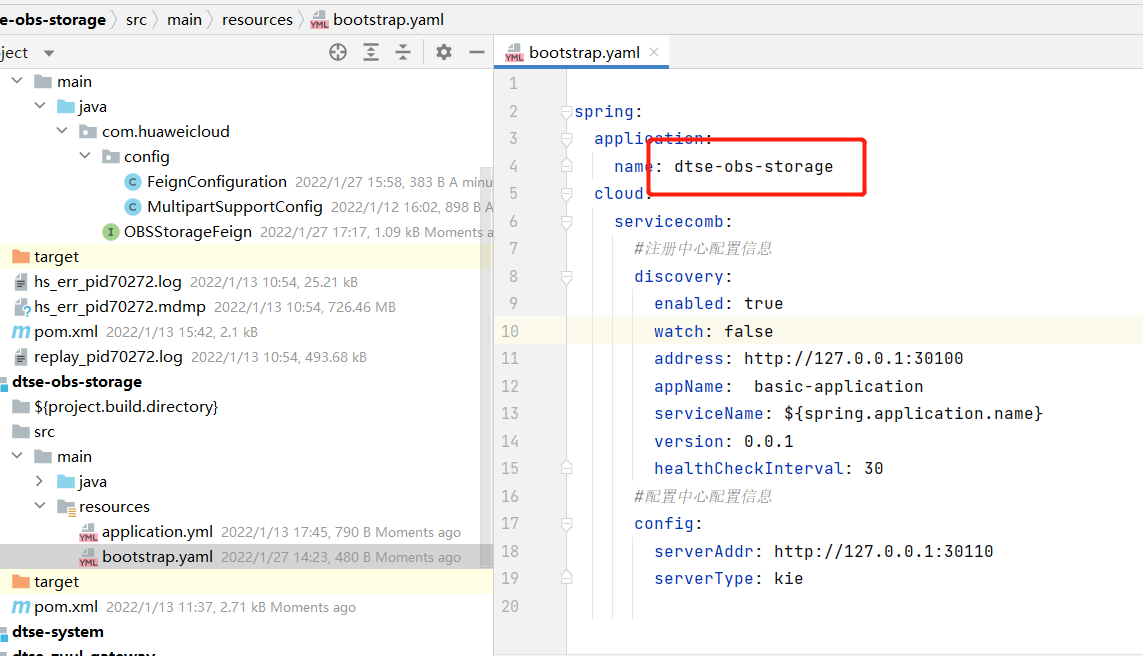

5.3.2. 引入CSE配置

5.3.3. 处理com.netflix.client.config.IClientConfig‘ that could not be found问题

出现这种问题是因为启动类找不到（扫描）其他类的路径，处理方法有多种，我这边使用的是方法二

方法一：把启动类放在其他类文件包的同一级，而不要放在上一级

方法二：在启动类的标签中加入启动扫描的路径如下：

方法三： new个IClientConfig类，不过需要初始化，不然会出现空指针

5.3.3.1. 方法二指定扫描路径：

SpringBootApplication指定扫描路径

@SpringBootApplication(scanBasePackages = {"com.huaweicloud.controller","com.huaweicloud.service","com.huaweicloud.cnmons","com.huaweicloud.persistent"})
@EnableFeignClients
@EnableDiscoveryClient
public class OBSStorageMain {
public static void main(String[] args) {
SpringApplication.run(OBSStorageMain.class, args);
}
}

5.3.3.2. 方法三增加config类：

IClientConfig 类，重点来了，就是这个类，如果不自己定义（openFeign 是可以自定义这个类的，然后自己初始化），那么就千万不要自己去创建一个 bean 出来，然后自己加上注解定义成配置类如下：

@Configuration
public class IClientConfig {
@Bean
public DefaultClientConfigImpl iClientConfig(){
return new DefaultClientConfigImpl();
}
}

这玩意千万不要在程序里自己创建出来，可能很多初学者不是很懂，一开始有配置了这个，结果又只是单纯的 return 了一个没有任何属性的 DefaultClientConfigImpl 对象，然后 openFeign 就会使用你创建的这个对象，结果去初始化的时候，就会在源码里面报空指针异常，把这玩意去掉，基本就可以了，如果要自己定义，那记得把里面该有的属性都要初始化值。

5.4. Dtse_system接入

5.4.1. Pom文件处理

删除eureka client，引入华为service engine

        <!--        <dependency>-->
        <!--            <groupId>org.springframework.cloud</groupId>-->
        <!--            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>-->
        <!--        </dependency>-->
        <dependency>
            <groupId>com.huaweicloud</groupId>
            <artifactId>spring-cloud-starter-huawei-service-engine</artifactId>
        </dependency>

删除netflix-hystrix

        <!--
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>-->

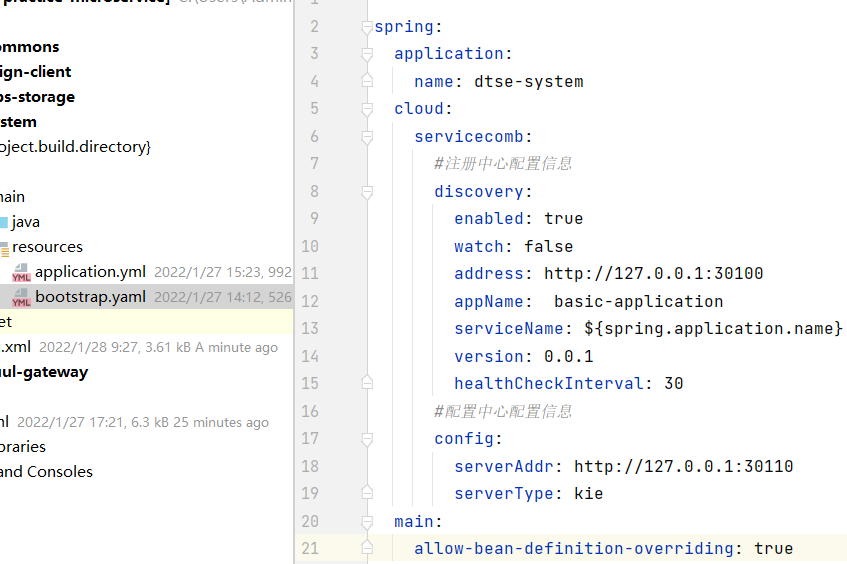

5.4.2. 引入CSE配置

5.4.3. 处理com.netflix.client.config.IClientConfig‘ that could not be found问题

package com.huaweicloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.openfeign.EnableFeignClients;

@SpringBootApplication(scanBasePackages = {"com.huaweicloud.controller","com.huaweicloud.cnmons","com.huaweicloud.service","com.huaweicloud.persistent"})
@EnableFeignClients //开启feign客户端调用支持

public class SystemMain {
public static void main(String[] args) {
SpringApplication.run(SystemMain.class, args);
}
}

5.5. Dtse-zuuL-gateway网关接入

使用spring cloud huawei与zuul有兼容性问题，所以切换到Spring Cloud Gateway

5.5.1. Pom文件处理

spring-boot-starter-web排除spring-webmvc包，删除spring-cloud-starter-netflix-zuul包

         <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
            <exclusions>
                <exclusion>
                    <groupId>org.springframework</groupId>
                    <artifactId>spring-webmvc</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

删除eureka-client包

        <!--
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>-->

引入spring-cloud-starter-gateway和huawei-service-engine-gateway

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>
        <dependency>
            <groupId>com.huaweicloud</groupId>
            <artifactId>spring-cloud-starter-huawei-service-engine-gateway</artifactId>
        </dependency>

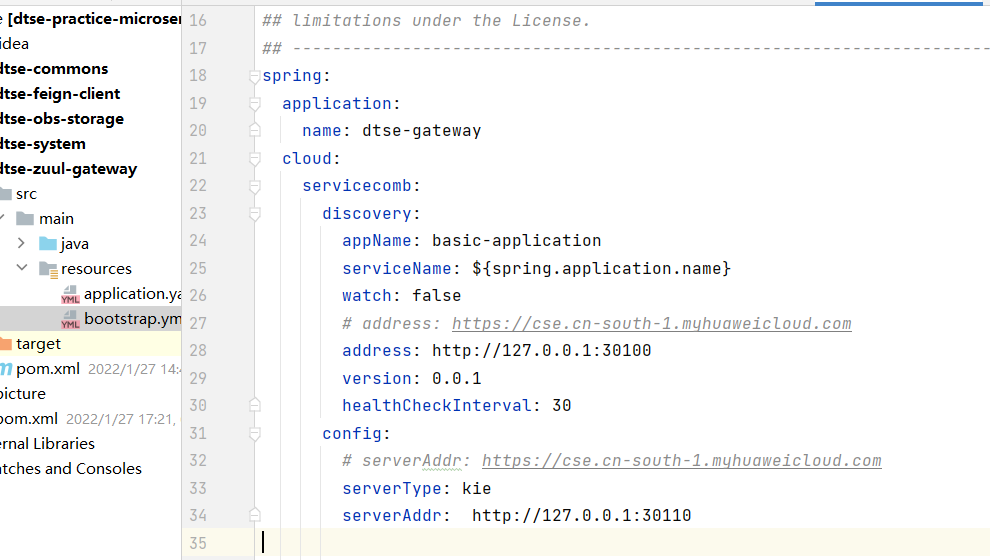

5.5.2. 引入CSE配置

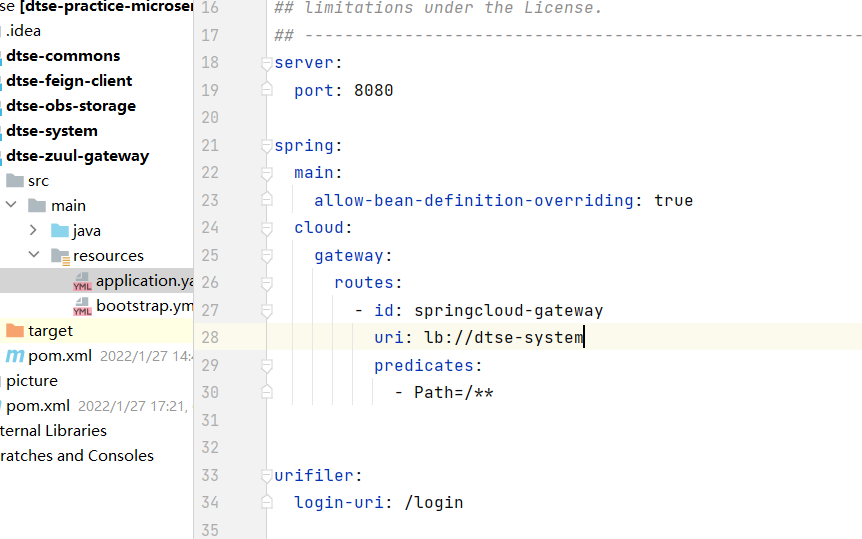

修改网关配置

5.5.3. 修改网关全局过滤器

package com.huaweicloud.filter;

import com.huaweicloud.cnmons.outhUtils.JwtUtil;
import com.huaweicloud.cnmons.response.ResultCode;
import com.huaweicloud.config.URIFilter;
import io.jsonwebtoken.Claims;
import org.apache.servicecomb.foundation.common.utils.JsonUtils;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.core.annotation.Order;
import org.springframework.http.server.RequestPath;
import org.springframework.http.server.reactive.ServerHttpRequest;
import org.springframework.stereotype.Component;
import org.springframework.util.StringUtils;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;

import java.lang.annotation.Annotation;

@Component
public class RouteConfiguration implements GlobalFilter, Ordered {
@Autowired
JwtUtil jwtUtil;

@Autowired
URIFilter uriFilter;


private String writeJson(Object o) {
try {
return JsonUtils.writeValueAsString(o);
} catch (Exception ee) {
ee.printStackTrace();
}
return null;
}


@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
System.out.println("access filter......");
ServerHttpRequest request = exchange.getRequest();
RequestPath path = request.getPath();
System.out.println("收到请求路经：request.getPath() = " + path.value());
// 2、登陆请求放行
if(path.value().contains(uriFilter.getLoginuri().get(0))){
System.out.println("登陆请求路经：request.getPath() = " + path.value());
return chain.filter(exchange);
}
//3、非登陆请求用户权限校验
String authorization = request.getHeaders().getFirst("Authorization");
if (!StringUtils.isEmpty((authorization))) {
System.out.println("非登陆请求路径：request.getPath() = " + path.value());
//2、获取请求头中Token信息
String token = authorization.replace("Bearer", "");

//3、Token校验
Claims claims = jwtUtil.parseToken(token) ;

//4、获取用户id，并将用户id传送到后端
if (claims == null) {
try {
throw new Exception(String.valueOf(ResultCode.UNAUTHENTICATED));
} catch (Exception e) {
e.printStackTrace();
}
return null;
}
String id = claims.getId();

//5、添加用户请求头
request.mutate().header("userId",id).build();
return chain.filter(exchange);
}

return chain.filter(exchange);
}

@Override
public int getOrder() {
return 0;
}
}

5.5.4. 处理com.netflix.client.config.IClientConfig‘ that could not be found问题

package com.huaweicloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.jdbc.DataSourceAutoConfiguration;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;

@SpringBootApplication(exclude = {DataSourceAutoConfiguration.class},scanBasePackages = {"com.huaweicloud.config","com.huaweicloud.filter","com.huaweicloud.cnmons"})
@EnableDiscoveryClient
public class SpringCloudGatewayMain {
public static void main(String[] args) throws Exception {
SpringApplication.run(SpringCloudGatewayMain.class, args);
}
}

6. 前端服务接入

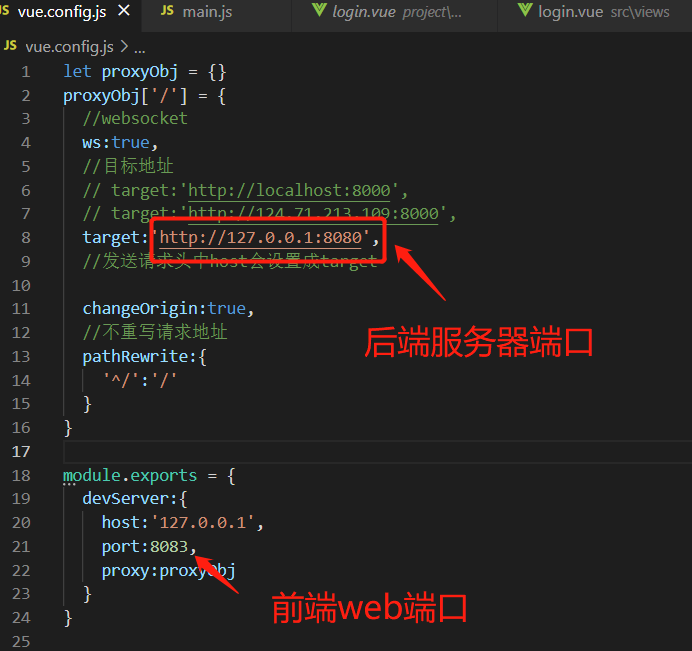

修改vue.config.js,配置服务网关服务的端口

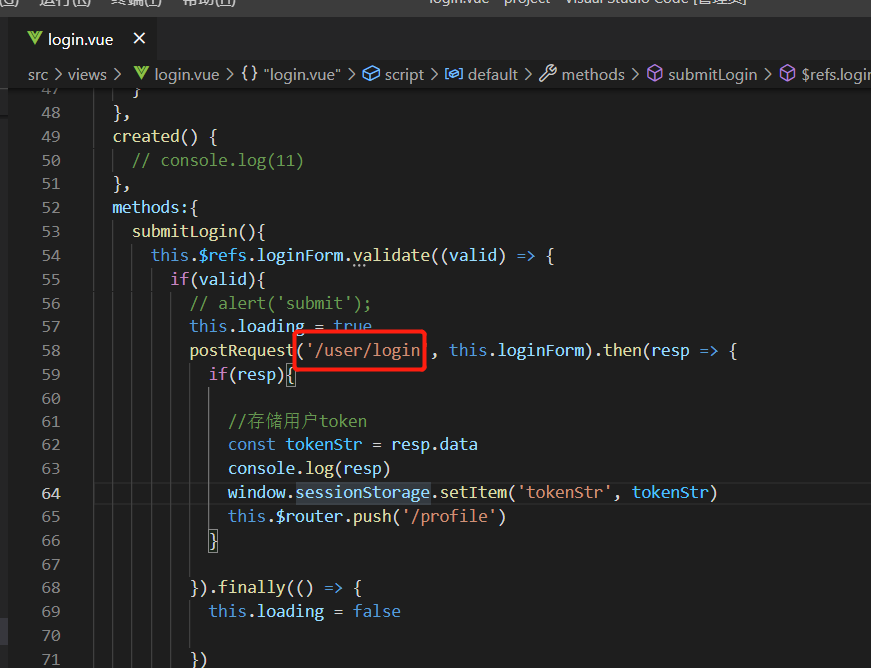

修改login.Vue，通过网关经过systemmain统一接入，所以修改登录url

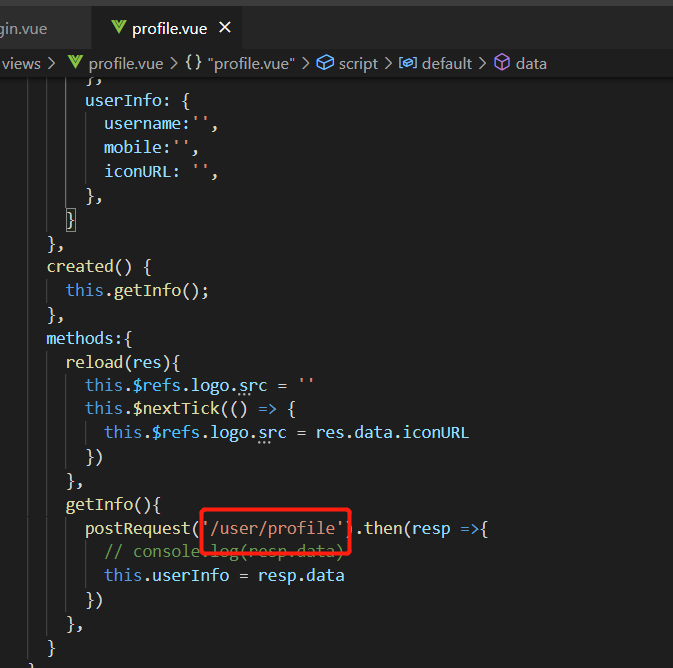

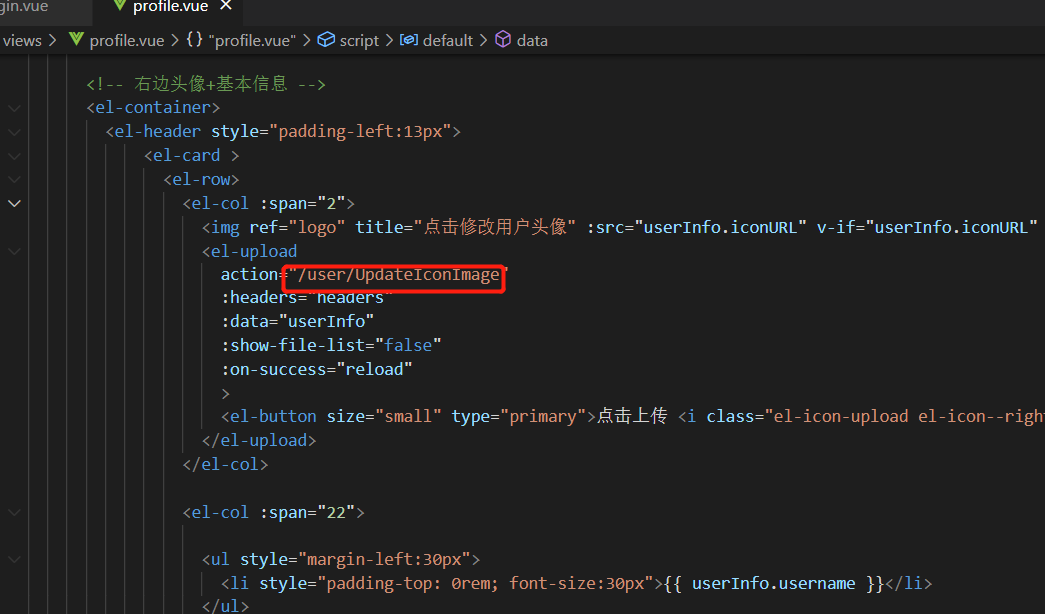

修改图片上传接口，和获取用户信息接口

7. 其他接入中问题记录

7.1. 方便openFeign调试，openFeign调试，增加Feign日志类

config 增加类FeignConfiguration

package com.huaweicloud.config;

import feign.Logger;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class FeignConfiguration {
    /**
     * 日志级别
     *
     * @return
     */
    @Bean
    Logger.Level feignLoggerLevel() {
        return Logger.Level.FULL;
    }
}

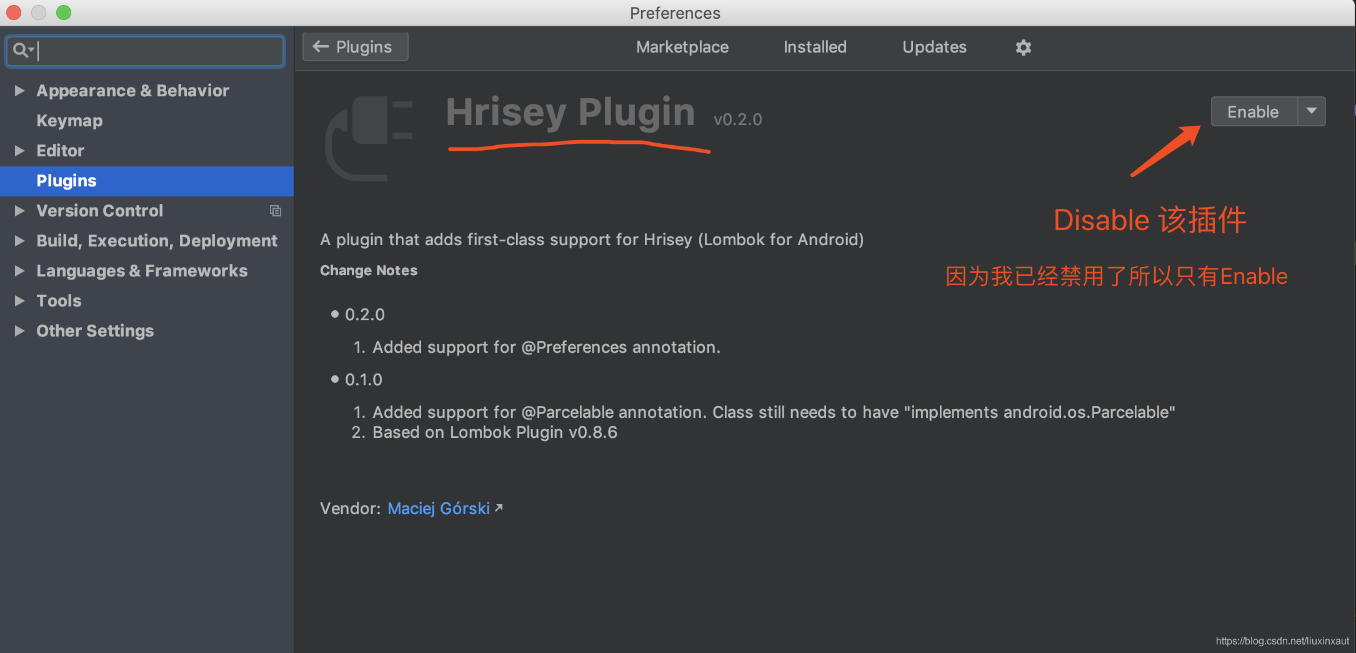

7.2. Idea 编译报错：Ambiguous method call. Both...

IDEA Settings... > Plugins > 搜索已安装的插件Hrisey Plugins > 禁用该插件

7.3. gateway报错org. springframework.cloud.gateway.config.GatewayAutoConfiguration required a bean of type 'org.springframework.http.codec.ServerCodec Configurer' that could not be found

spring-cloud-starter-gateway依赖与mvc是不兼容的,如果要引用spring-boot-starter-web需要把mvc排除

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
            <exclusions>
                <exclusion>
                    <groupId>org.springframework</groupId>
                    <artifactId>spring-webmvc</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

7.4. OpenFeign调用报错com.netflix.client.ClientException: Load balancer does not have available server for client: DTSE-OBS-STORAGE

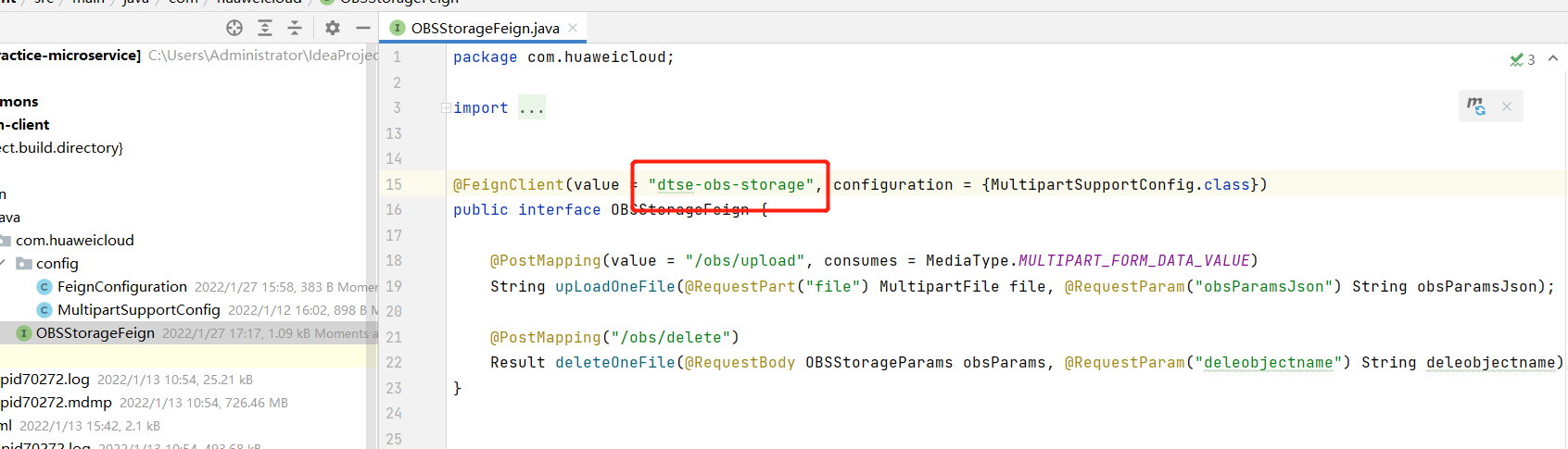

yml 文件里面的服务名，要和 @FeignClient(value = "xxx") 里面的 xxx 一样，切记别弄错，大小写也要一致

点赞
收藏
关注作者

0/1000

抱歉，系统识别当前为高风险访问，暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称，即可参与社区互动！

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

确认取消

加入云驻计划，成为创作者

华为云周边好礼
免费体验产品
特殊身份标识
线下官方门票
内部专家零距离
与10000+优质创作者共同成长

立即加入
