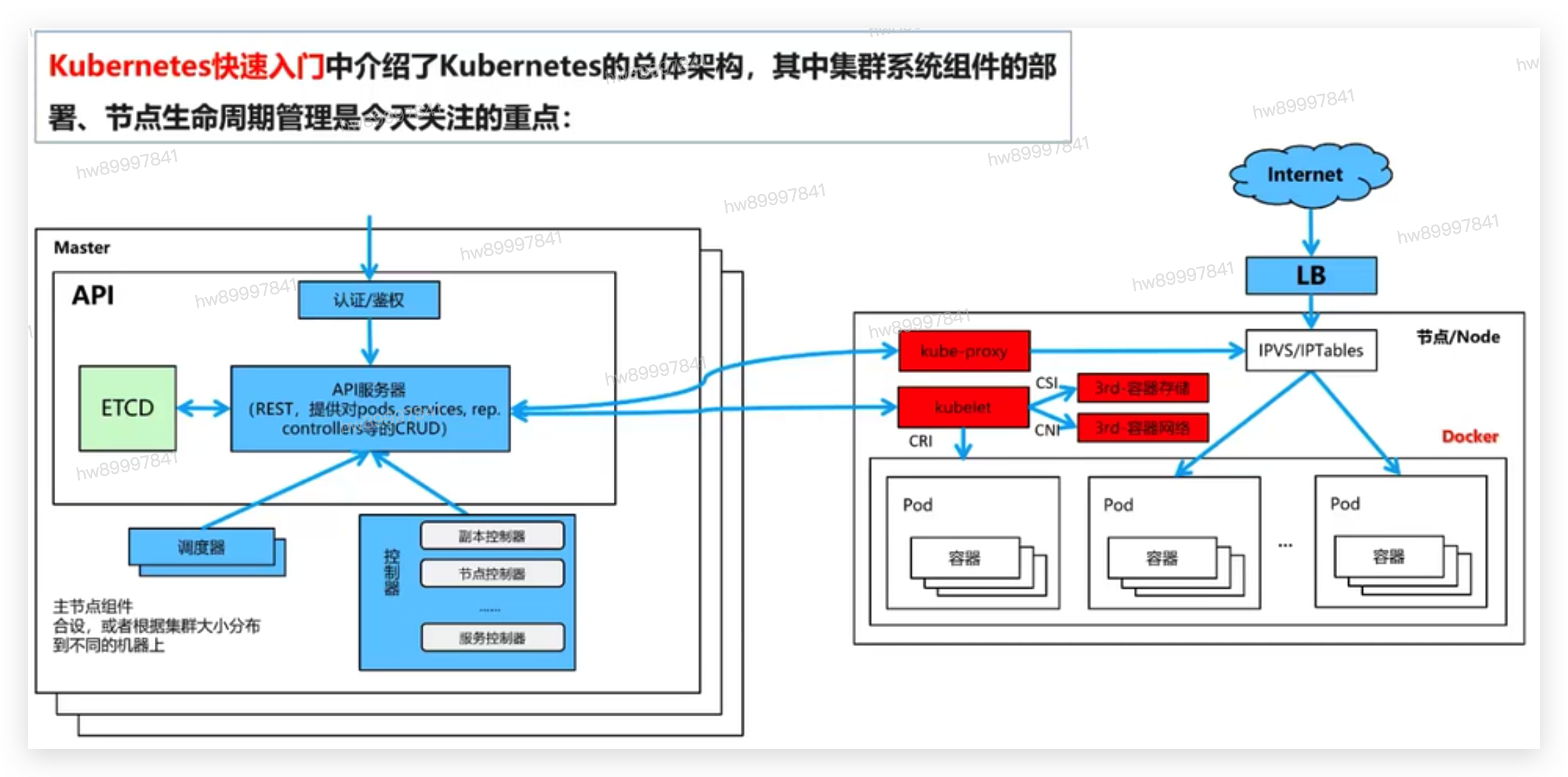

一 Kubernetes 总体架构

1.1 Master

Master节点上面主要由四个模块组成：etcd、api server、controller manager、scheduler。

• api server：负责对外提供restful的Kubernetes API服务，其他Master组件都通过调用api server提供的rest接口实现各自的功能，如controller就是通过api server来实时监控各个资源的状态的。

• etcd：是 Kubernetes 提供的一个高可用的键值数据库，用于保存集群所有的网络配置和资源对象的状态信息，也就是保存了整个集群的状态。数据变更都是通过api server进行的。

• scheduler：监听新建pod副本信息，并通过调度算法为该pod选择一个最合适的Node节点。会检索到所有符合该pod要求的Node节点，执行pod调度逻辑。调度成功之后，会将pod信息绑定到目标节点上，同时将信息写入到etcd中。一旦绑定，就由Node上的kubelet接手pod的接下来的生命周期管理。如果把scheduler看成一个黑匣子，那么它的输入是pod和由多个Node组成的列表，输出是pod和一个Node的绑定，即将这个pod部署到这个Node上。Kubernetes目前提供了调度算法，但是同样也保留了接口，用户可以根据自己的需求定义自己的调度算法。

• controller manager：负责维护集群的状态，比如故障检测、自动扩展、滚动更新等。每个资源一般都对应有一个控制器，这些controller通过api server实时监控各个资源的状态，controller manager就是负责管理这些控制器的。当有资源因为故障导致状态变化，controller就会尝试将系统由“现有状态”恢复到“期待状态”，保证其下每一个controller所对应的资源始终处于期望状态。比如我们通过api server创建一个pod，当这个pod创建成功后，api server的任务就算完成了。而后面保证pod的状态始终和我们预期的一样的重任就由controller manager去保证了。

1.2 Node

Node上运行着Master分配的pod，当一个Node宕机，其上的pod会被自动转移到其他Node上。

每一个Node节点都安装了Node组件，包括kubelet、kube-proxy、container runtime。

• kubelet 会监视已分配给节点的pod，负责pod的生命周期管理，同时与Master密切协作，维护和管理该Node上面的所有容器，实现集群管理的基本功能。即Node节点通过kubelet与master组件交互，可以理解为kubelet是Master在每个Node节点上面的agent。本质上，它负责使Pod的运行状态与期望的状态一致。

• kube-proxy 是实现service的通信与负载均衡机制的重要组件，将到service的请求转发到后端的pod上。

• Container runtime：容器运行环境，目前Kubernetes支持docker和rkt两种容器。

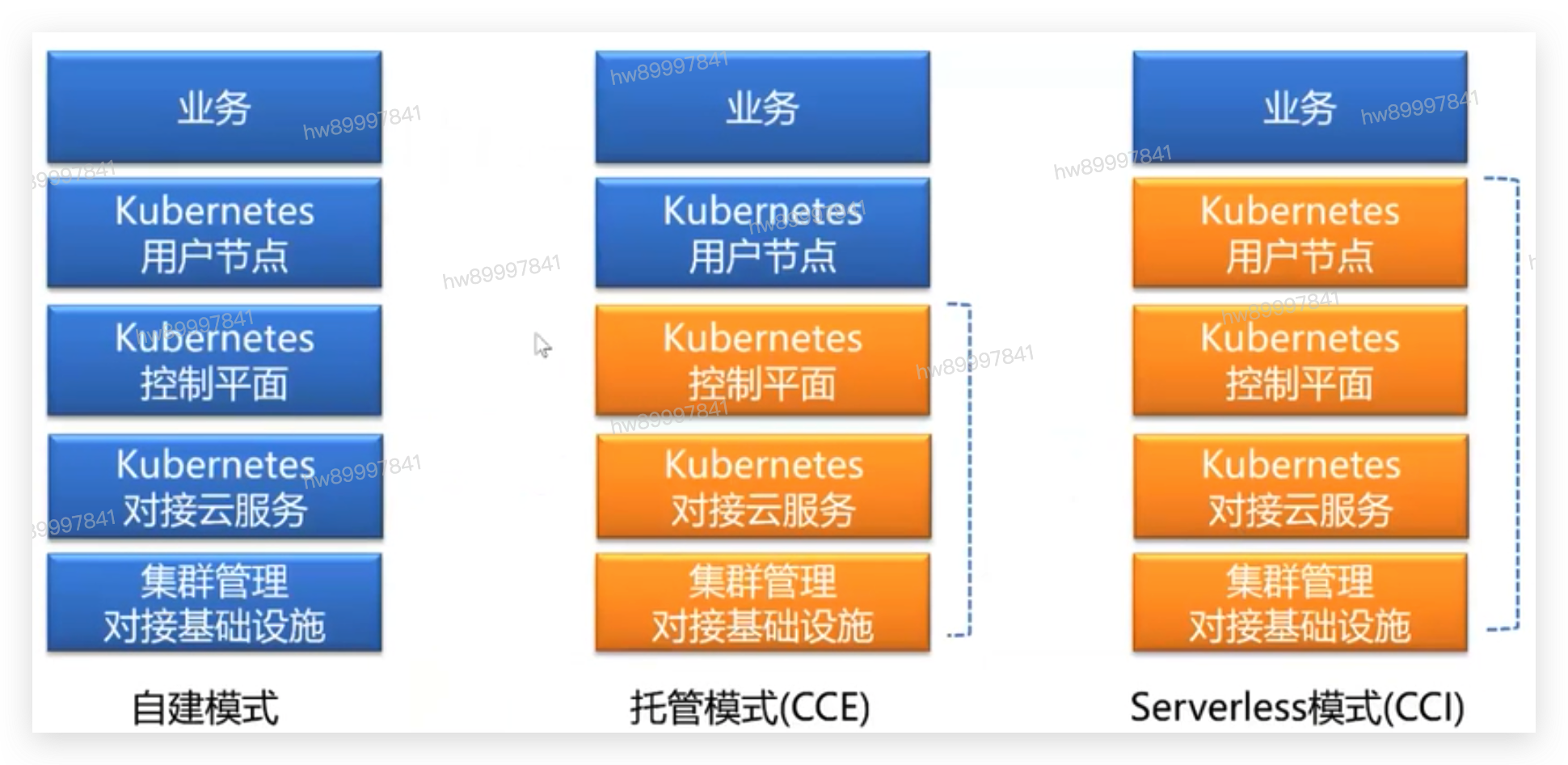

二 Kubernetes部署模式

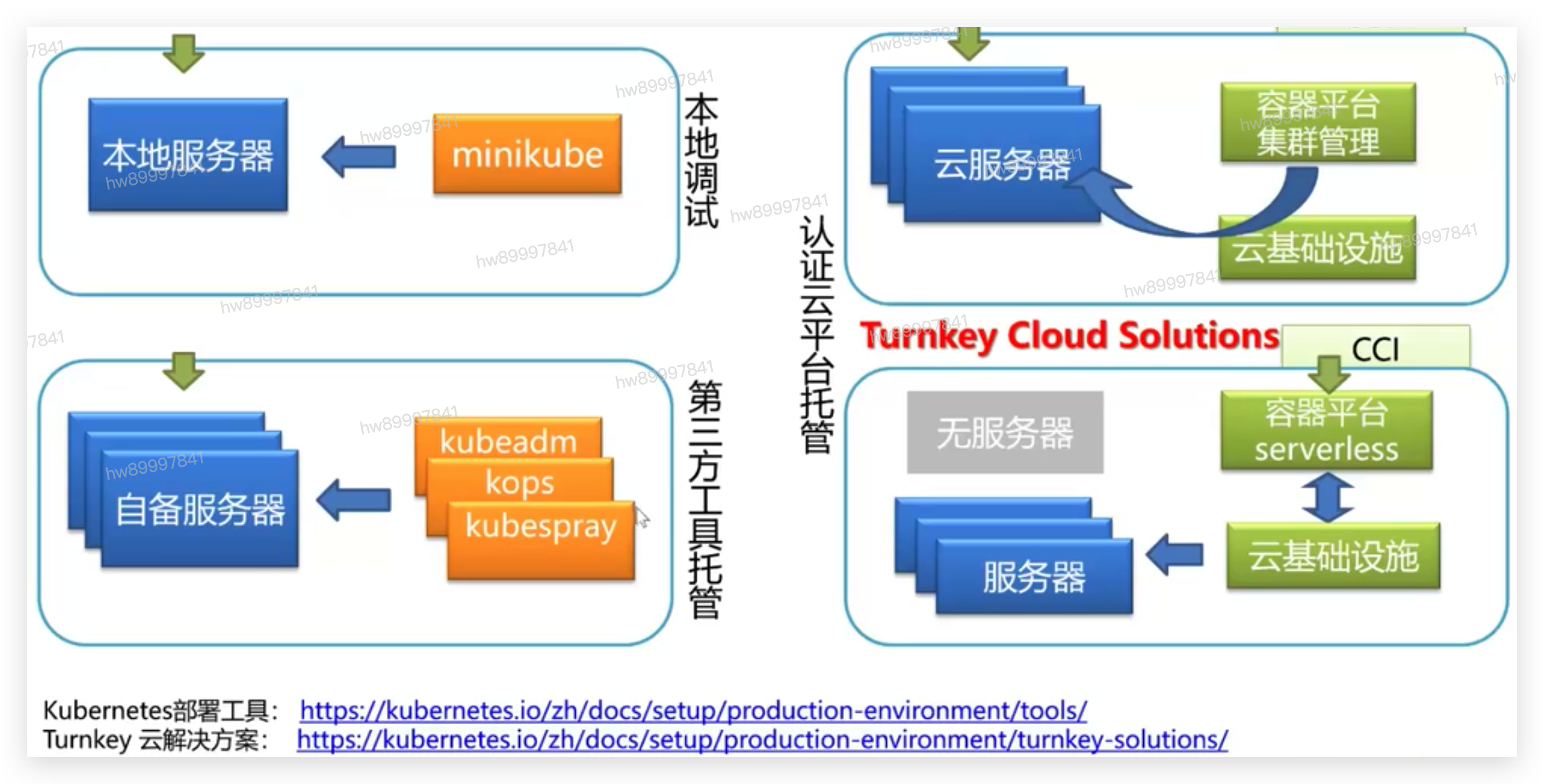

2.1 自建模式

部分企业存在多云、混合云部署（公有云、私有云），而通常不同云的k8s版本和一些特性会有不同。为拉平多公有云及私有云之间的k8s的版本及特性，这时会选择自建k8s集群，保持各云上的版本和特性一致，以减少维护成本。

云厂商的k8s版本考虑到稳定性，一般会滞后于k8s社区发出的最新稳定版。如需要跟随最新稳定版，就只能自己搭建。

我们存在混合云和多云的部署，但仍有部分集群使用的是云厂商的托管集群。

2.2 托管模式(CCE)

CCE是一种托管的Kubernetes产品/服务，可进一步简化基于容器的应用程序部署和管理，您可以在CCE中方便的创建Kubernetes集群、部署您的容器化应用，以及方便的管理和维护。

CCE提供的集群相关功能包括：购买集群、Kubectl访问集群、集群弹性扩容、升级集群、删除集群、集群休眠与唤醒、集群监控、集群权限控制等。

云容器引擎CCE是一种托管的Kubernetes服务，可进一步简化基于容器的应用程序部署和管理，您可以在CCE中方便的创建Kubernetes集群、部署您的容器化应用，以及方便的管理和维护。

• 一站式部署和运维：使用云容器引擎，您可以一键创建Kubernetes容器集群，无需自行搭建Docker和Kubernetes集群。您可以通过云容器引擎自动化部署和一站式运维容器应用，使得应用的整个生命周期都在云容器引擎内高效完成。

• 支持多类型容器集群：通过云容器引擎您可以直接使用华为云高性能的弹性云服务器、裸金属服务器、GPU加速云服务器等多种异构基础设施，您可以根据业务需要在云容器引擎中快速创建CCE集群、鲲鹏集群、CCE Turbo集群，并通过云容器引擎对创建的集群进行统一管理。

2.3 Serverless模式(CCI)

云容器实例（Cloud Container Instance，CCI）服务提供Serverless Container（无服务器容器）引擎，让您无需创建和管理服务器集群即可直接运行容器。

Serverless是一种架构理念，是指不用创建和管理服务器、不用担心服务器的运行状态（服务器是否在工作等），只需动态申请应用需要的资源，把服务器留给专门的维护人员管理和维护，进而专注于应用开发，提升应用开发效率、节约企业IT成本。传统上使用Kubernetes运行容器，首先需要创建运行容器的Kubernetes服务器集群，然后再创建容器负载。

云容器实例的Serverless Container就是从使用角度，无需创建、管理Kubernetes集群，也就是从使用的角度看不见服务器（Serverless），直接通过控制台、kubectl、Kubernetes API创建和使用容器负载，且只需为容器所使用的资源付费。

优势：用户无需创建Kubernetes服务器集群，直接使用控制台、kubectl、Kubernetes API创建容器。

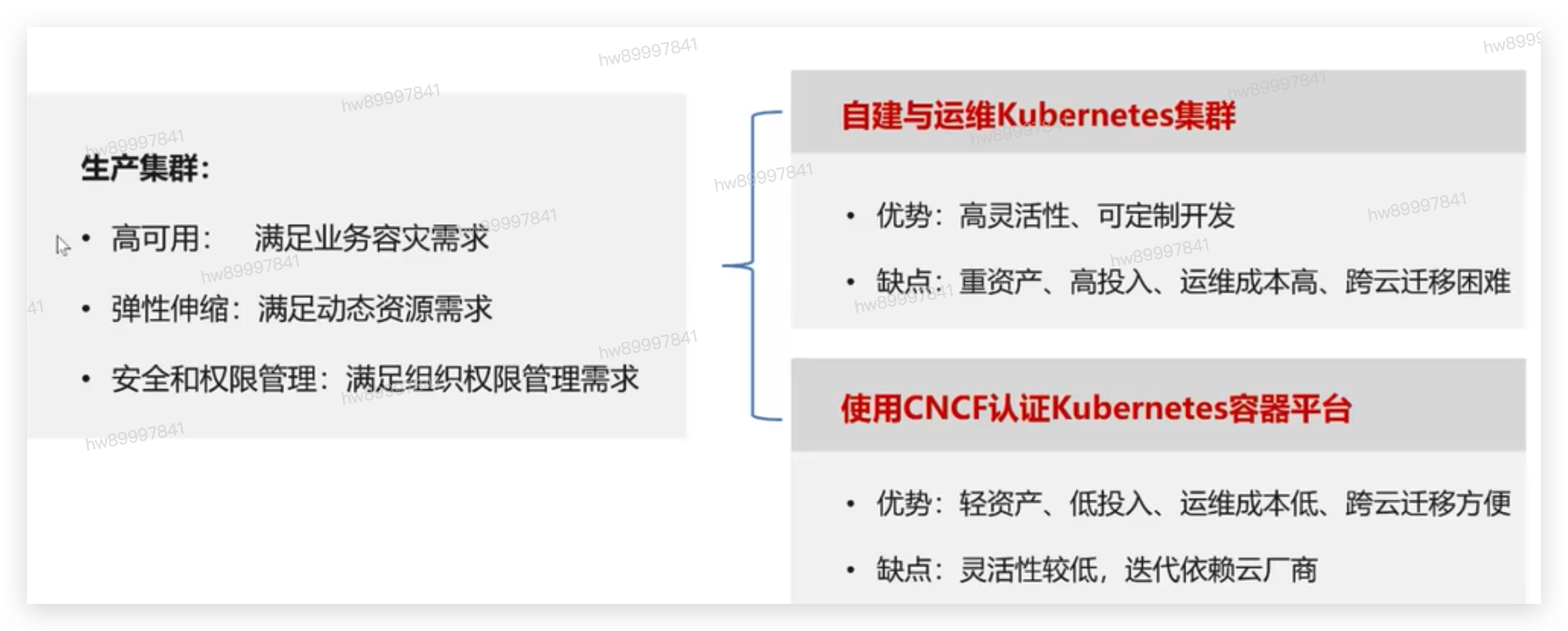

三 Kubernetes集群-生产集群

• 高性能

基于华为在计算、网络、存储、异构等方面多年的行业技术积累，提供业界领先的高性能云容器引擎，支撑您业务的高并发、大规模场景。

采用高性能裸金属NUMA架构和高速IB网卡，AI计算性能提升3-5倍以上。

• 安全可靠

高可靠：集群控制面支持3 Master HA高可用，3个Master节点可以处于不同可用区，保障您的业务高可用。集群内节点和工作负载支持跨可用区（AZ）部署，帮助您轻松构建多活业务架构，保证业务系统在主机故障、机房中断、自然灾害等情况下可持续运行，获得生产环境的高稳定性，实现业务系统零中断。

私有集群，完全由用户掌控，并深度整合华为云帐号和Kubernetes RBAC能力，支持用户在界面为子用户设置不同的RBAC权限。

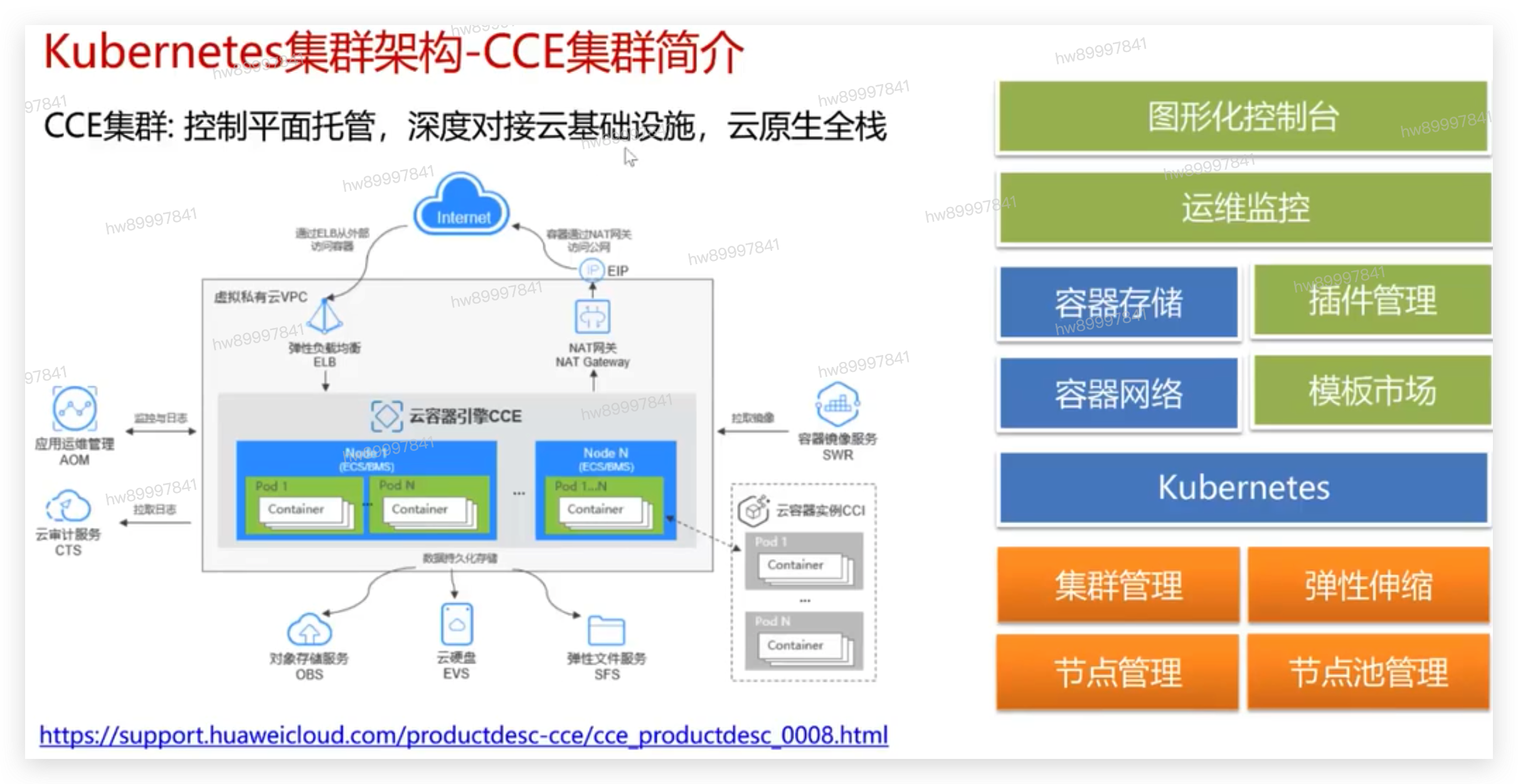

四 Kubernetes集群架构-CCE集群简介

• 集群管理

云容器引擎CCE是一种托管的Kubernetes服务，可进一步简化基于容器的应用程序部署和管理，您可以在CCE中方便的创建Kubernetes集群、部署您的容器化应用，以及方便的管理和维护。

• 节点管理

节点是容器集群组成的基本元素。节点取决于业务，既可以是虚拟机，也可以是物理机。每个节点都包含运行Pod所需要的基本组件，包括 Kubelet、Kube-proxy 、Container Runtime等。在云容器引擎CCE中，主要采用高性能的弹性云服务器ECS或裸金属服务器BMS作为节点来构建高可用的Kubernetes集群。

• 节点池管理

支持创建新的自定义节点池，借助节点池基本功能方便快捷地创建、管理和销毁节点，而不会影响整个集群。新节点池中所有节点的参数和类型都彼此相同，您无法在节点池中配置单个节点，任何配置更改都会影响节点池中的所有节点。

• 网络访问方式

云容器引擎通过将Kubernetes网络和华为云VPC深度集成，提供了稳定高性能的网络访问方式，能够满足多种复杂场景下工作负载间的互相访问。

• 生态工具

云容器引擎深度集成应用服务网格和Kubernetes Helm标准模板。

• 插件扩展

CCE提供了多种类型的系统插件，用于管理集群的扩展功能，以支持选择性扩展满足特性需求的功能。

• 提供OpenAPI和社区原生API。

• 提供Kubectl插件和社区原生Kubectl工具。

五 Kubernetes节点介绍-Node定义

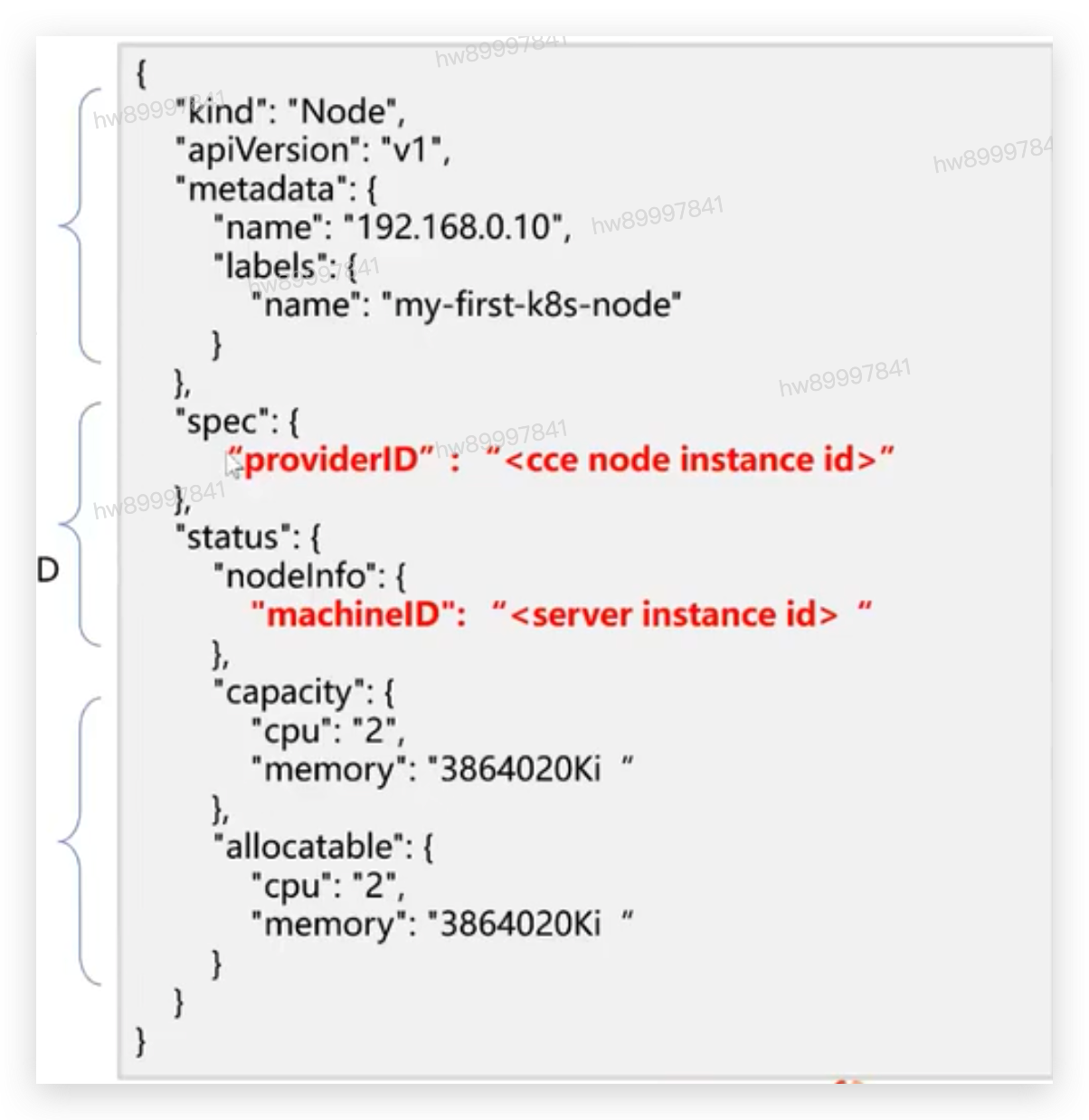

Kubernetes中定义:

• 业务负载(Pod) 是资源的消费者

• 节点(Node)是业务负载的载体

• 云厂商Provider是基础资源的生产者

• 节点元数据:

• 节点名

• 节点标签

• 云厂商provider信息

• providerlD: CCE节点ID

• machinelD:服务器实例ID

• 节点资源信息:

• 节点资源总量

• 剩余可分配资源

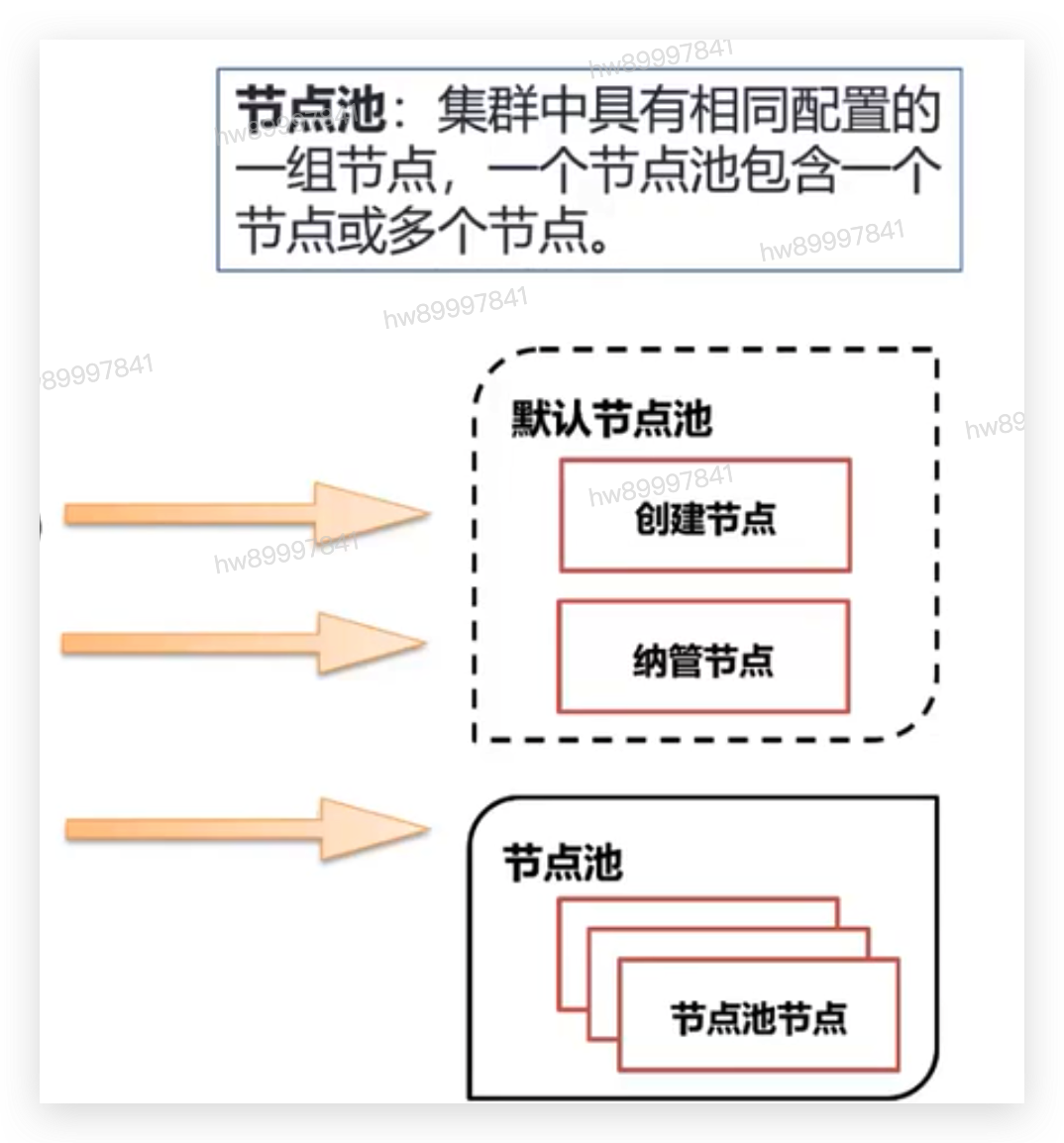

六 通过节点池管理节点

• CCE集群中支持通过多种方式添加节点:

• 节点管理-创建节点(通过CCE创建服务器)

• 节点管理-纳管节点(已创建的服务器)

• 节点池管理-更新期望节点数

CCE支持创建新的自定义节点池，借助节点池基本功能方便快捷地创建、管理和销毁节点，而不会影响整个集群。新节点池中所有节点的参数和类型都彼此相同，您无法在节点池中配置单个节点，任何配置更改都会影响节点池中的所有节点。

CCE提供的节点池相关功能包括：创建节点池、查看节点池、编辑节点池、删除节点池、拷贝节点池、迁移节点。
