SVG 形状元素（rect、circle、ellipse、line、polyline、polygon、path）
【摘要】
SVG有一些预定义的形状元素
矩形 <rect>圆形 <circle>椭圆 <ellipse>线 <line>折线 <polyline>多边形...
SVG有一些预定义的形状元素
- 矩形 <rect>
- 圆形 <circle>
- 椭圆 <ellipse>
- 线 <line>
- 折线 <polyline>
- 多边形 <polygon>
- 路径 <path>
非形状元素
- 组 <g>
矩形 <rect>
- <rect> 标签用于创建 矩形 和 圆角矩形
- （x，y）是矩形左上角坐标，默认是（0，0）
- （width，height）是矩形的宽度和高度
- （rx，ry）是矩形圆角的水平半径和垂直半径
<svg xmlns="http://www.w3.org/2000/svg">
<!-- 普通矩形 -->
<rect x="10" y="20" width="100" height="50" style="fill:red;stroke:black;stroke-width:2;" />
<!-- 圆角矩形 -->
<rect x="150" y="20" width="100" height="50" rx="10" ry="10" style="fill:red;stroke:black;stroke-width:2;" />
</svg>
- 1
- 2
- 3
- 4
- 5
- 6
矩形中的rx、ry即是椭圆的水平半径和垂直半径
以左上角为例，以（x+rx，y+ry）为圆心，rx、ry分别为椭圆水平和垂直半径画一个椭圆，正好与矩形左上角的圆角边重叠。
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<rect x="10" y="10" rx="30" ry="10" width="50" height="100" style="fill:blue;stroke:green;stroke-width:5;opacity:0.9;" />
<ellipse cx="40" cy="20" rx="30" ry="10" style="fill:red;stroke:purple;stroke-width:3;fill-opacity:0.2;stroke-opacity:0.8;" />
</svg>
- 1
- 2
- 3
- 4
圆形 <circle>
- <circle> 标签用于创建一个圆
- （cx，cy）是圆心坐标，默认是（0，0）
- r 是圆的半径
<svg xmlns="http://www.w3.org/2000/svg">
<!-- 普通圆形 -->
<circle cx="50" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />
<!-- 两个圆形叠成的圆环 -->
<circle cx="150" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />
<circle cx="150" cy="50" r="30" stroke="black" stroke-width="2" fill="white" />
</svg>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
椭圆 <ellipse>
- <ellipse> 标签用于创建一个椭圆
- （cx，cy）是椭圆中心点的坐标，默认是（0，0）
- （rx，ry）是水平半径和垂直半径
<svg xmlns="http://www.w3.org/2000/svg">
<!-- 普通椭圆 -->
<ellipse cx="100" cy="50" rx="80" ry="40" stroke="black" stroke-width="2" fill="red" />
<!-- 两个椭圆叠成圆环 -->
<ellipse cx="300" cy="50" rx="80" ry="40" stroke="black" stroke-width="2" fill="red" />
<ellipse cx="300" cy="50" rx="70" ry="30" stroke="black" stroke-width="2" fill="white" />
</svg>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
线 <line>
- <line> 标签用于创建一个线条
- （x1，y1）是线条的起始坐标，默认是（0，0）
- （x2，y2）是线条的终止坐标，默认是（0，0）
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<line x1="30" y1="10" x2="100" y2="100" style="stroke:rgb(255,0,0);stroke-width:2" />
</svg>
- 1
- 2
- 3
折线 <polyline>
- <polyline> 标签用于创建任何只有直线的形状
- points 属性定义折线每个点的坐标（x，y），用空格分隔每个点。points的定义形式有两种：
- points=”x1,y1 x2,y2 ……”
- points=”x1 y1 x2 y2 ……”
- fill 属性和多边形的fill是一样的，填充的是首尾相连后的形状的内容
<html>
<body>
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" width="200" height="200">
<polyline points="0,40 40,40 40,80 80,80 80,120 120,120 120,160" style="fill:white;stroke:red;stroke-width:4" />
</svg>
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" width="200" height="200">
<polyline points="0,40 40,40 40,80 80,80 80,120 120,120 120,160 160,160" style="fill:yellow;stroke:red;stroke-width:4" />
</svg>
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" width="200" height="200">
<polygon points="0,40 40,40 40,80 80,80 80,120 120,120 120,160 160,160" style="fill:yellow;stroke:red;stroke-width:4" />
</svg>
</body>
</html>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
多边形 <polygon>
- <polygon> 标签用来创建含有不少于三个边的图形。多边形是由直线组成，其形状是”封闭”的（所有的线条 连接起来）。
- points 属性定义折线每个点的坐标（x，y），用空格分隔每个点，头尾自动相连。points的定义形式有两种：
- points=”x1,y1 x2,y2 ……”
- points=”x1 y1 x2 y2 ……”
- fill 属性和折线的fill是一样的，填充的是首尾相连后的形状的内容
<html>
<body>
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" width="200" height="200">
<polygon points="100,10 40,180 190,60 10,60 160,180" style="fill:lime;stroke:purple;stroke-width:5;fill-rule:nonzero;"/>
</svg>
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" width="200" height="200">
<polygon points="100,10 40,180 190,60 10,60 160,180" style="fill:lime;stroke:purple;stroke-width:5;fill-rule:evenodd;"/>
</svg>
</body>
</html>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
路径 <path>
- <path> 标签用于定义一个路径。
- d用来定义每个关键点的路径数据
- 以下标记用来修饰路径数据，所有命令均允许小写字母。大写表示绝对定位，小写表示相对定位。
- M = moveto(M X,Y) ：将画笔移动到指定的坐标位置
- L = lineto(L X,Y) ：画直线到指定的坐标位置
- H = horizontal lineto(H X)：画水平线到指定的X坐标位置
- V = vertical lineto(V Y)：画垂直线到指定的Y坐标位置
- C = curveto(C X1,Y1,X2,Y2,ENDX,ENDY)：三次贝赛曲线
- S = smooth curveto(S X2,Y2,ENDX,ENDY)
- Q = quadratic Bézier curve(Q X,Y,ENDX,ENDY)：二次贝赛曲线
- T = smooth quadratic Bézier curveto(T ENDX,ENDY)
- A = elliptical Arc(A RX,RY,XROTATION,FLAG1,FLAG2,X,Y)：弧线
- Z = closepath(Z)：关闭路径

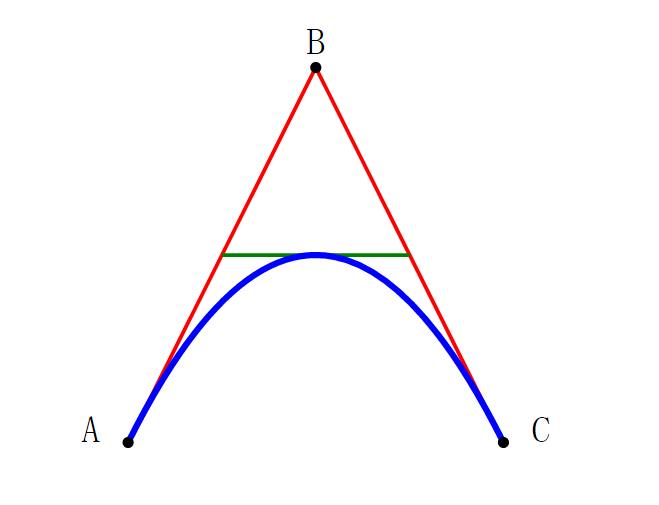

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<path id="lineAB" d="M 100 350 l 150 -300" stroke="red" stroke-width="3" fill="none" />
<path id="lineBC" d="M 250 50 l 150 300" stroke="red" stroke-width="3" fill="none" />
<path d="M 175 200 l 150 0" stroke="green" stroke-width="3" fill="none" />
<path d="M 100 350 q 150 -300 300 0" stroke="blue" stroke-width="5" fill="none" />
<!-- Mark relevant points -->
<g stroke="black" stroke-width="3" fill="black">
<circle id="pointA" cx="100" cy="350" r="3" />
<circle id="pointB" cx="250" cy="50" r="3" />
<circle id="pointC" cx="400" cy="350" r="3" />
</g>
<!-- Label the points -->
<g font-size="30" font="sans-serif" fill="black" stroke="none" text-anchor="middle">
<text x="100" y="350" dx="-30">A</text>
<text x="250" y="50" dy="-10">B</text>
<text x="400" y="350" dx="30">C</text>
</g>
</svg>
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
组<g>
- <g> 标签是用于把所有相关元素进行组合的容器元素，在<g>
- id 用来设置该组的名称
- fill 用来设置该组所有成员的默认填充颜色
- opacity 用来设置该组所有成员的默认不透明度
共有属性
- style 用来设置 CSS 属性
- fill 用来设置矩形的填充颜色（rgb 值、颜色名或者十六进制值）
- stroke 用来设置矩形边框的颜色
- stroke-width 用来设置矩形边框的宽度
- fill-opacity 用来设置填充颜色透明度（范围：0 - 1）
- stroke-opacity 用来设置笔触（边框）颜色的透明度（范围：0 - 1）
- opacity 用来设置元素整体（包括”填充”和”边框”）的透明值（范围: 0 到 1）
