【云驻共创】新冠疫苗如何安全高效到达各地？

华为云开发者沙龙-----新冠疫苗如何安全高效到达各地?

华为云loT为冷链运输保驾护航

目录

1． 物流行业的现状与需求

1.1物流行业发展现状

1.2物流行业发展趋势

1.3冷链物流是物流的重要场景和组成部分

1.4食品和医药冷链运输过程中的主要问题与挑战

2． 基于华为云loT的智慧物流解决方案

2.1华为云智慧物流解决方案-冷链场景

2.2华为云loT为冷链运输保驾护航

2.3广和通通信模组介绍

3． 智慧物流方案的简单实践

3.1智慧物流方案分析

3.2硬件准备

前言：

2021年流行语肯定有一句“你打疫苗了吗？”

国家卫健委8月19日通报新冠肺炎疫苗接种情况。截至2021年8月18日， 全国 累计报告接种新冠病毒疫苗190012.7万剂次。 。这场新中国成立以来实施的规模最大的接种工作，不仅对疫苗生产、接种组织带来了巨大压力，对疫苗运输也提出了更高的要求。

一瓶小小的疫苗，到底是怎么来到我们身边的呢？

医药冷链运输被称为冷链行业金字塔的顶尖，其冷链配送是一个复杂的系统工程。疫苗运输需要全程冷链，储存、运输全过程温度必须恒定在2℃至8℃之间，从运输品的采购、库存、运输、配送、监测、验收等环节上需要做到“无缝”衔接，冷链的连贯性、协调性至关重要。

关于新冠疫苗运输，目前有三个重要情况：

1、 比起需要-70℃储存的美国辉瑞疫苗、-20℃运输的美国Moderna疫苗，中国获批使用的灭活疫苗储运的便捷性更高， 分发运输环节和普通疫苗一样，仅需要2℃～8℃的环境， 不需要对我国现有的疫苗冷链管理制度进行修改。

2、 虽然灭活疫苗储运和普通疫苗一样，但疫苗冷链本就 门槛极高且很特殊， 其冷链配送是一个复杂的系统工程。 从运输品的采购、库存、运输、配送、监测、验收等环节上需要做到“无缝”衔接， 冷链的连贯性、协调性至关重要。

3、 疫苗冷链网的建设需要投入很多资金， 比如冷链仓库（每个超过100万元）、符合标准的冷藏车（50万元）、冷链物流的温控系统、运输监控系统与仓库管理系统等。

华为云IoT为冷链运输保驾护航

疫苗运输对实时温度控制、湿度监控以及疫苗的追溯系统都提出了很高要求的，华为云 IoT 提出智慧物流冷链运输方案，让冷链运输车辆通过移动蜂窝网络联网上云，厢体温度监测数据实时感知并上报云端，不再是只能依赖司机本地看护，通过云端也能实现远程管控，多一道防护，更有安全保障。为了更有效的监管运输车辆，掌握车辆位置，可通过制度化、数字化等监管手段，对路径实施规划，将车辆定位数据、行驶数据等汇总到平台，经平台分析后统一管理调度 。

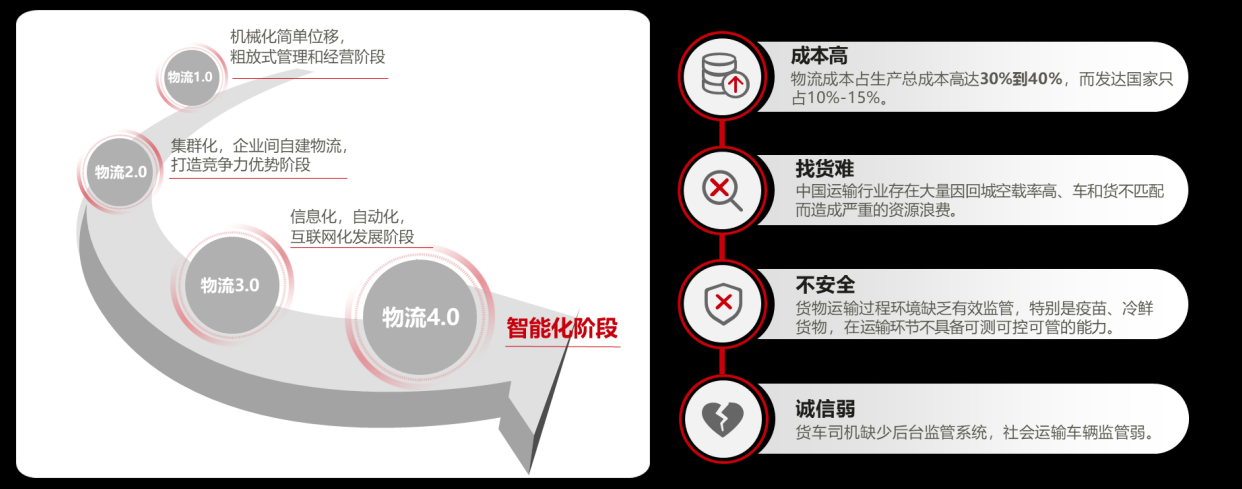

1.1物流行业发展现状

现代物流的方向和希望是 智慧物流 。智慧物流是将RFID、传感器、GPS、云计算等信息技术广泛应用与物流运输、仓储、包装、装卸搬运、流通加工、配送、信息服务等各个环节，实现物流系统的智能化、网络化、自动化、可视化、系统化。

大数据、人工智能、物联网 等新技术的出现，将为物流行业带来4.0的产业革命，成为物流行业降本增效、技术创新的关键利器。

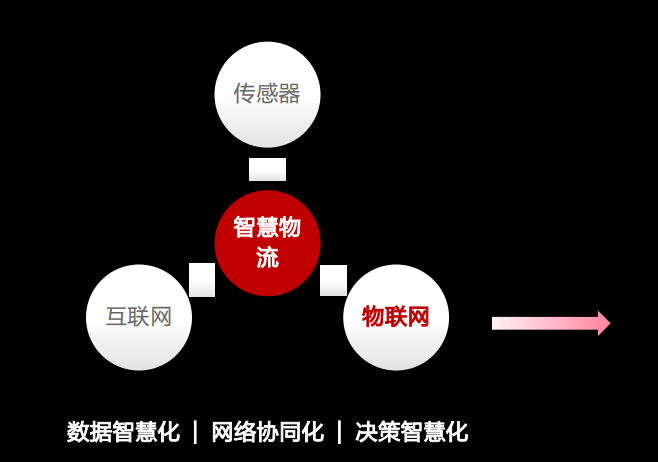

1.2物流行业发展趋势

智慧物流就是利用 物联网、传感器和互联网，实现货物运输过程的自动化运作和高效化的管理 ,提高物流行业的服务水平，降低成本，减少自然资源和市场资源的消耗。

要做到“六个适合”，要物品识别、地点跟踪、物品溯源、监控和实时协议。

1. 适合的货物

2. 适合的数量

3. 适合的地点

4. 适合的质量

5. 适合的时间

6. 适合的价格

物联网技术的加入大大提高了应用效率:

产品的智能可追溯网络系统 (GPS定位、RFID技术、传感器技术，在物流过程中实现车辆定位、运输物品监控，在线调度和配送可视化管理)

智能化的企业物流配送中心 (基于传感器，RFID，声光机电移动计算等各项技术，建立全自动化的物流配送中心，建立物流作业的智能控制，自动化操作网络，实现物流与制造联动)

企业的智慧供应链 （网络化公共信息平台建设，物流作业中智能手持终端产品网络化应用等)

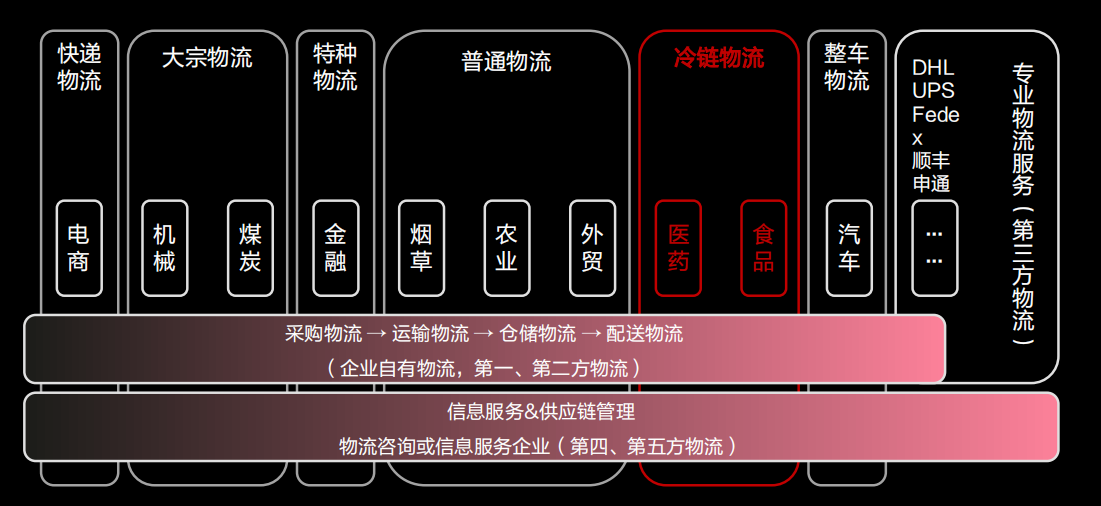

1.3冷链物流是物流的重要场景和组成部分

冷链物流(Cold Chain Logistics) 泛指冷藏冷冻类食品在生产、贮藏运输、销售，到消费前的各个环节中始终处于规定的低温环境下，以保证食品质量，减少食品损耗的一项系统工程。它是随着科学技术的进步、制冷技术的发展而建立起来的，是以冷冻工艺学为基础、以制冷技术为手段的低温物流过程。

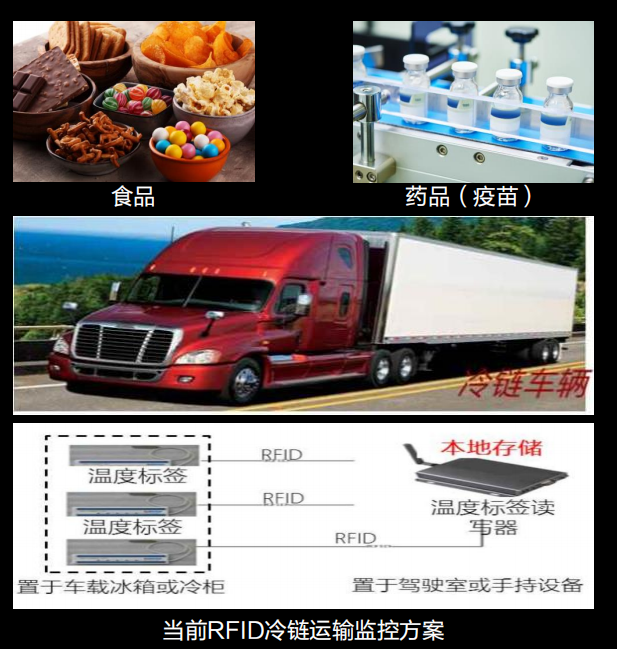

1.4食品和医药冷链运输过程中的主要问题与挑战

当前冷链运输存在诸多问题，信息无法实时监控

1. 要求车辆进库提前打冷，温度合格方可进库装货，但落实困难。

2. 车辆在行驶途中，常常会出现部分司机为了省油，关闭冷机停止打冷的现象 。

3. 如果中途温度出现异常，货主需第一时间获知并补救 。

4. 当业务旺季时，外协车辆管理困难，货主需保证货物始终处于安全温度范围内，但车主有时候会开到越低越好 。

5. 交接货环节最易出问题，长时间的开门易导致货物温度升高 。

6. 运输车辆地理位置信息未实时跟踪，对于时效的考核，企业难以实现自动化和标准化，减少人为干预 。

7. 现有RFID方案大多为本地存储,无法做到实时传输 。

大型食品药品生产厂家提出冷链运输过程的可视化监控需求

1. 国内疫苗药品生产和肉类/奶制品生产巨头都要求冷链配送过程的全程可视化监控，并基本上都已实现

2. 医药冷链配送透明化管理解决方案，实现全程可视和可控两大要素，对于冷链运输温度数据要求实时传输（每2分钟必须采集上报一次)，同时将GPS定位信息一并通过GPRS上报

3. 鲜奶汽运直达方式，用2-6℃冷藏车要求2-3天内必须运达全国超市，全程GPS定位、冷库温度、车速等监控，在GPS信号不好的情况下采用GPRS定位方式跟踪

4. 现有冷链车厢内存在GPS和GPRS信号覆盖能力较差问题

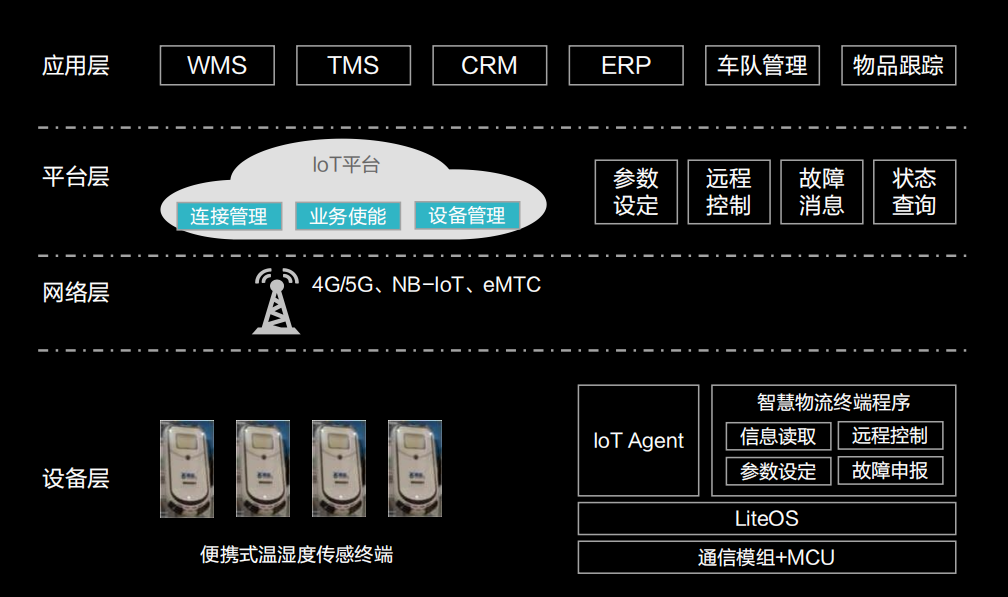

2.1华为云智慧物流解决方案-冷链场景

随着物流产业发展，大量物流企业和企业物流部门主动从技术装备、业务模式等方面进行供给侧调整与改革。华为云沉淀华为自身供应链实践经验，利用云计算、大数据、物联网和人工智能等数字化技术构建具有竞争力的物流解决方案，强化数据连接，打通生产、运输、仓储、分销等供应链信息流，降低多个环节的物流成本并提高物流效率，助力物流业务向数字化智能化转型升级。

基于华为云loT的冷链监控方案，有效解决冷藏车厢内信号差，冷链终端功耗高等问题。

解决方案：

1. 传输网络采用4G/5G、NB-loT、eMTC等技术，一跳式网络架构

2. loT平台实现物流终端智能管理

适用场景：

1. 不要求在高速移动下的物流数据实时性回传

2. 基站定位功能可以满足基本定位需求

3. 对于功耗、成本、网络覆盖能力要求高的情况

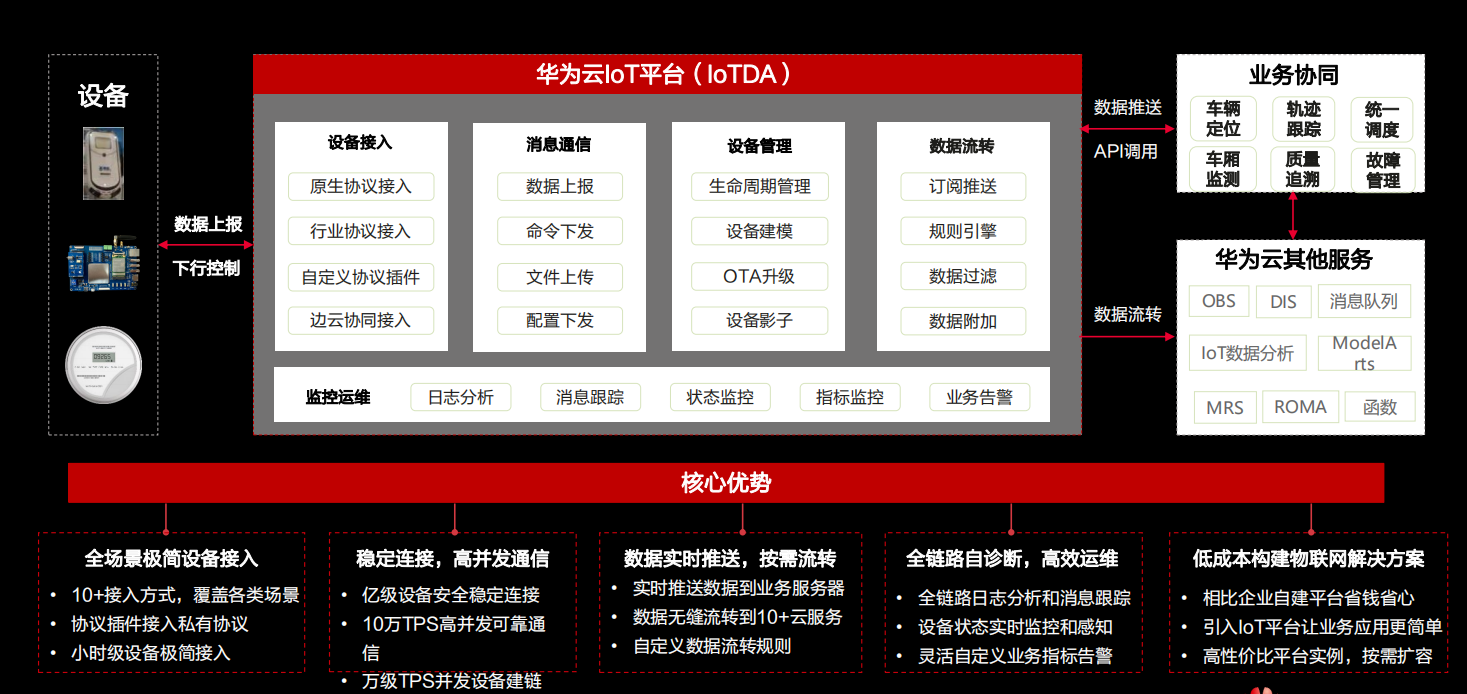

2.2华为云loT平台能力介绍

设备接入服务（IoTDA）是华为云的物联网平台，提供海量设备连接上云、设备和云端双向消息通信、批量设备管理、远程控制和监控、OTA升级、设备联动规则等能力，并可将设备数据灵活流转到华为云其他服务。

华为云物联网平台（IoT 设备接入云服务）提供海量设备的接入和管理能力，可以将您的IoT设备联接到华为云，支撑设备数据采集上云和云端下发命令给设备进行远程控制，配合华为云其他产品，帮助您快速构筑物联网解决方案。

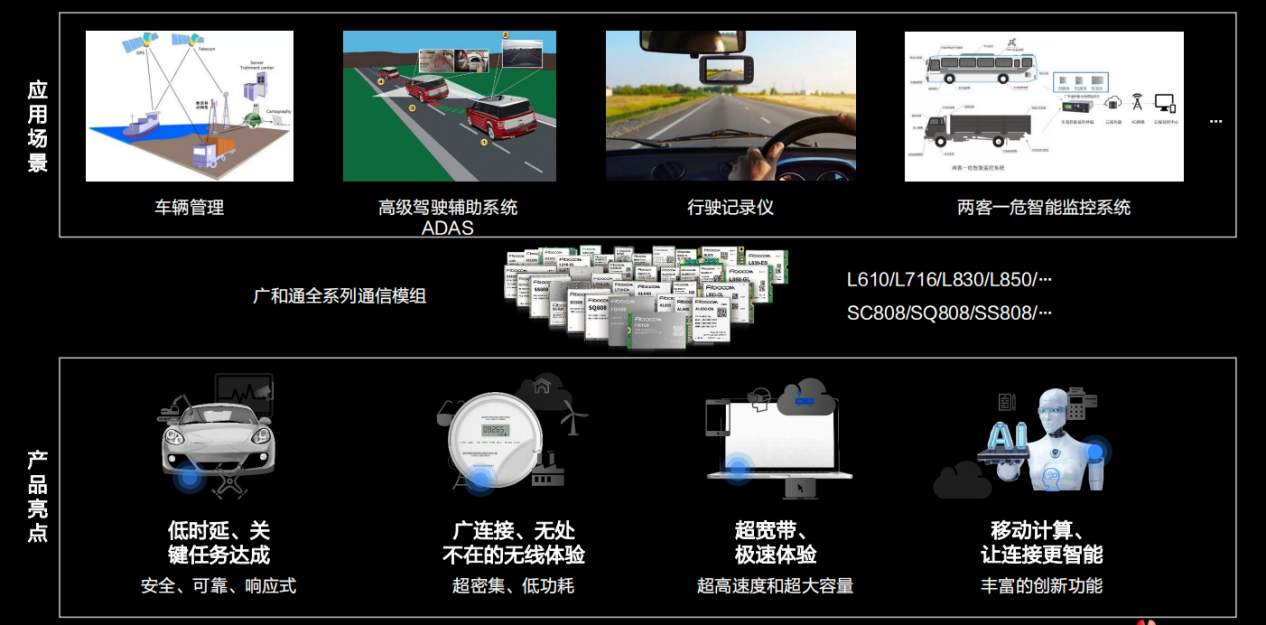

2.3广和通通信模组介绍

广和通始创于1999年，是中国首家上市的无线通信模组企业 。 作为全球领先的物联网无线通信解决方案和无线通信模组提供商，广和通提供融合无线通信模组、物联网应用解决方案及云平台在内的一站式服务，致力于将可靠、便捷、安全、智能的无线通信方案普及至每一个物联网场景，为用户带来完美无线体验，丰富智慧生活。

通过在地磁传感器内置广和通NB-IoT无线通信模组，实时上传车位数据到管理平台执行统一调配，并将数据进行可视化处理，推送到用户APP端，高效地解决用户停车难题，缓解交通拥堵压力，对于停车管理单位，还可以有效合理地利用空置资源实现增收。

停车位信息实时上传到运营管理平台，车主可以在APP端实时看到停车位信息，当车位紧张或者无车位时，可快速导流到附近停车场。减少等待时间，实现城市交通的高速运转。

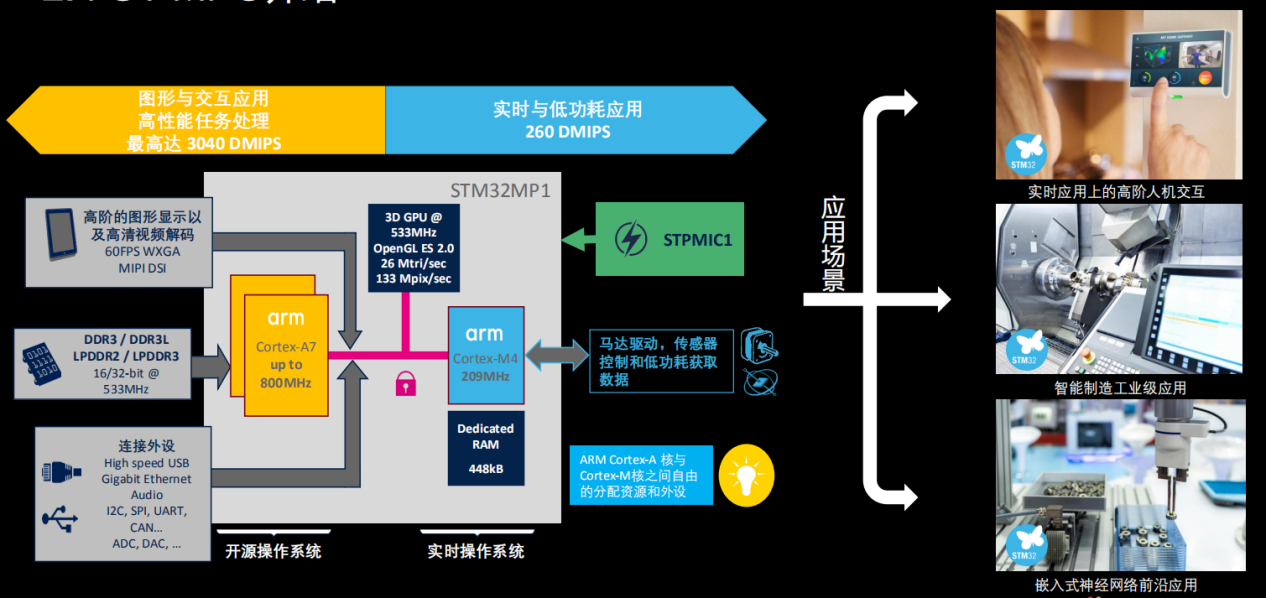

2.4 ST MPU介绍

MPU一般代表功能较强大的CPU ， MPU有两种意思，微处理器和内存保护单元。MPU是单一的一颗芯片，而芯片组则由一组芯片所构成，早期甚至多达7、8颗，但目前大多合并成2颗，一般称作北桥（North Bridge）芯片和南桥（South Bridge)芯片。MPU是计算机的计算、判断或控制中心，有人称它为”计算机的心脏”。

ST系列MPU分为有两种类型产品，一种是图形与交互英语，高性能任务处理，最高达3040 DMIPS，另一种是事实与低功耗应用（260 DMIPS）。

应用场景：

1. 实时应用上的高阶人机交互：智能门禁，人脸识别等等

2. 智能制造工业级应用：大型设备的监控互动

3. 嵌入式神经网络前沿应用

3.1智慧物流方案分析

本次采用“ 开发板+传感器 ”模拟运货车辆，通过华为云loT平台实现货车数据的采集和处理，并且通过构建Web应用服务快速开发智慧物流应用。

1. 端侧定位开发:

采用高精度的北斗定位，实现经纬度数据的实时采集,来用温湿度传感器实现冷链货箱中的温湿度数据采集。

2. 云侧设备接入开发：

使用华为云loT的设备接入及设备管理服务，实现物流终端的批量接入及管理。

3. 应用冷链管理开发：

基于web应用开发，调用地图控件实时显示位置及轨迹信息,车辆监控数据可视化,快速实现冷链管理系统。

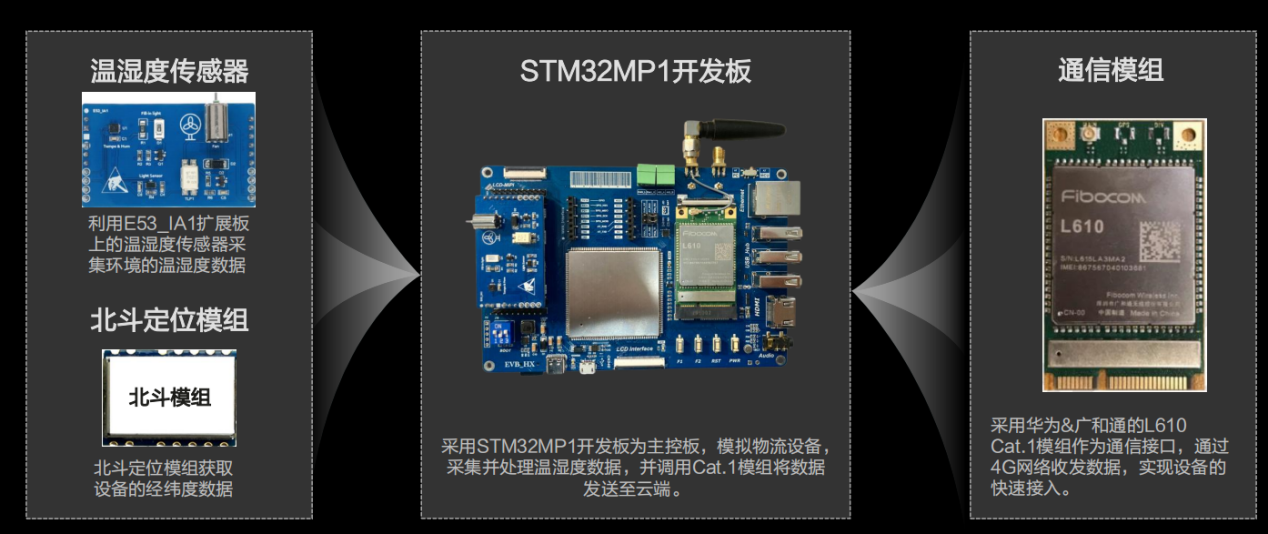

3.2硬件准备

温湿度传感器： 利用E53_IA1扩展板上的温湿度传感器采集环境的温湿度数据。

北斗定位模组： 北斗定位模组获取设备的经纬度数据。

STM32MP1开发板： 采用STM32MP1开发板为主控板,模拟物流设备,采集并处理温

湿度数据,并调用Cat.1模组将数据发送至云端。处理器功能强大，主频可以达到650M，内存有1个G，可以装Linux系统，同时预留有LCD接口和PCIE接口，随时可以查看数据。

通信模组： 采用华为&广和通的L610 Cat.1模组作为通信接口,通过4G网络收发数据,实现设备的快速接入。

通过内置广和通L610Cat1模组和GNSS定位模组，利用LTE网络把GNSS模块获得的定位数据上传至云端，通过SaaS服务，可以在电脑或手机终端上查询设备位置，并对其进行相关控制、设置等操作。该方案广泛地应用于：冷链物流、农机定位、共享单车、车队管理、Tracker、智慧交通、T-box、BMS 电池 管理等。

注： 本文整理自华为云社区内容共创活动之 新冠疫苗如何安全高效到达各地？
