基于北斗和4G Cat1模组的智慧物流开发（五）对dts，dtc和dtb学习的总结

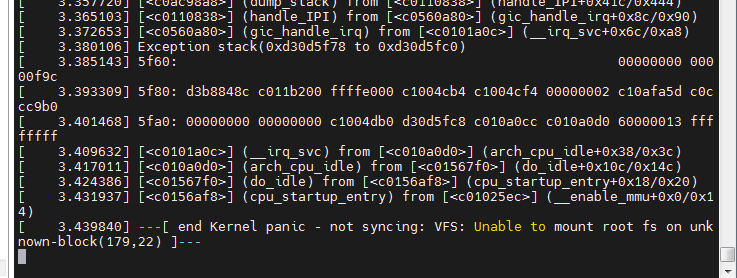

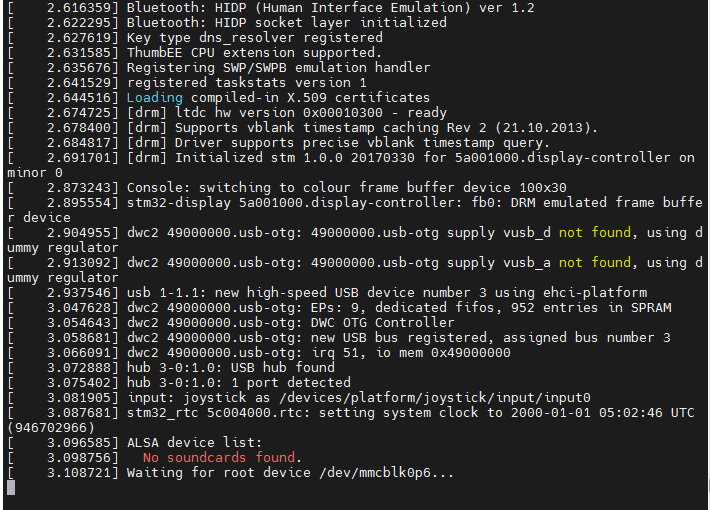

 重新提供了源码包和dtb设备树包，从dtb设备树包中提取stm32mp157c-ya157c-lcd-v2.dtb上传到开发版的/boot目录，还修改了修改启动文件：/boot/mmc0_stm32mp157c-ya157c-v2_extlinux/extlinux.conf里面的DEFAULT stm32mp157c-ya157c-hdmi-v2-sdcard改为DEFAULT stm32mp157c-ya157c-lcd-sdcard。保存后，运行sync，重启后报错，出现默认启动lcd模式下的无限启动，错误如图所示：

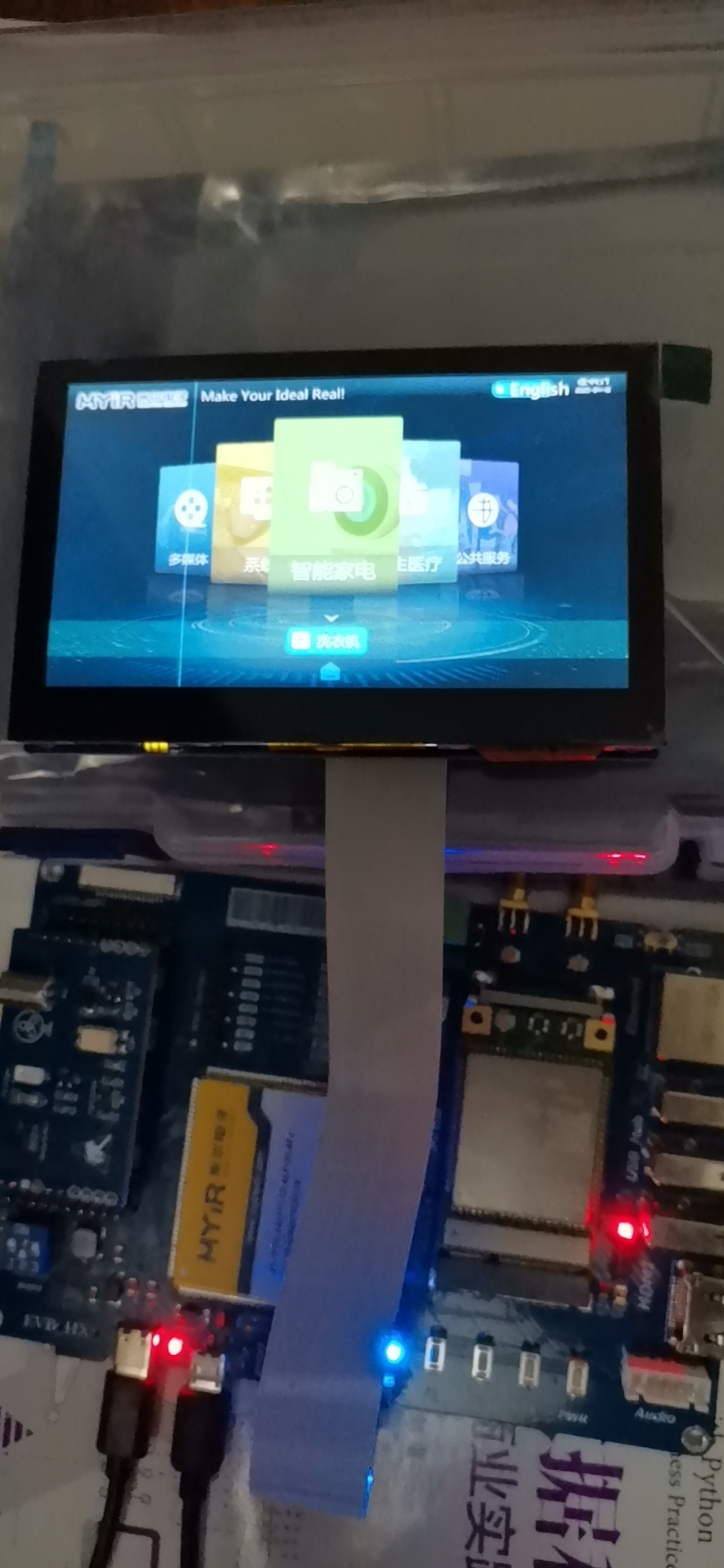

    得到群里的谢小康的帮助，终于找到原因，在此感谢他的帮助。原因是还有修改lcd启动存储设置root=/dev/mmcblok1p6改成mmcblok0p6。修改后，运行sync，重启后成功登陆myir系统。不过有点可惜的是屏幕有条直线，应该是视频线的问题。

    根据之前的学习，使用2种编译方法把dts编译成dtb。

    1.把下载好的iotclub-ya157c-kernel.tar.bz2源码包上传到u /home/wuyicom/softwares目录里面。

tar -xvf /home/wuyicom/softwares/iotclub-ya157c-kernel.tar.bz2 -C /home/wuyicom/workspace

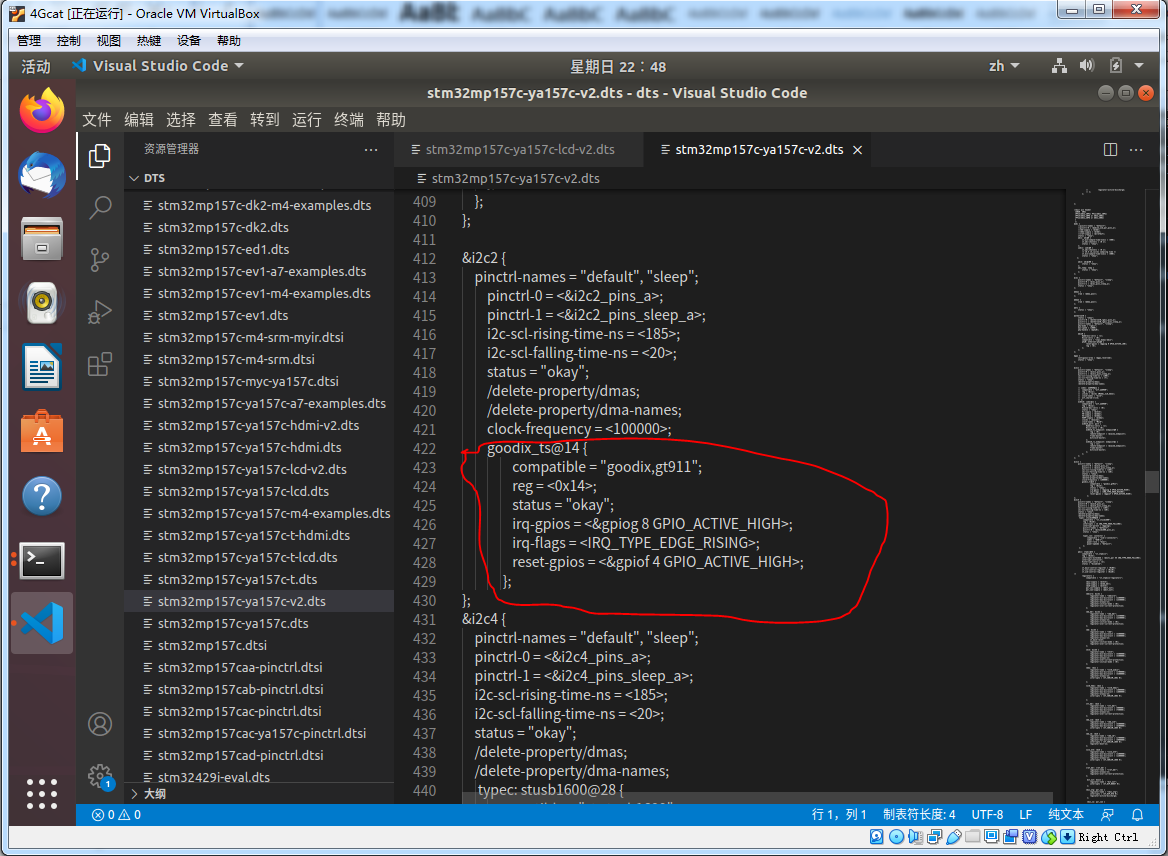

查看stm32mp157c-ya157c-lcd-v2.dts的依赖文件stm32mp157c-ya157c-v2.dts，找到i2c2里面的屏幕驱动设置，如图所示：

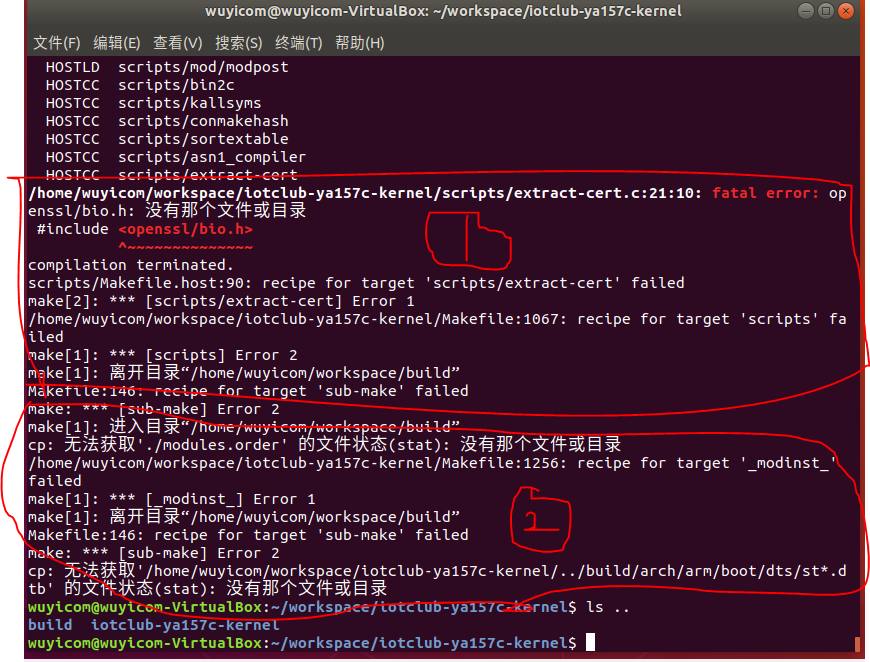

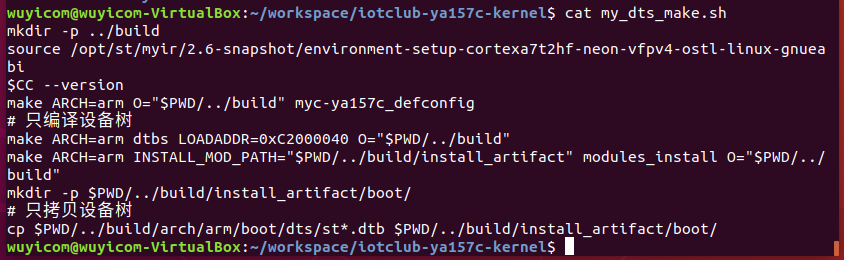

进入目录：cd /home/wuyicom/workspace/iotclub-ya157c-kernel/，找到my_dts_make.sh，执行./ my_dts_make.sh，出现下图的2个报错：

    出现的第一个问题是忘记安装sudo apt-get install –y ncurses-dev bc linux-headers-generic gcc-multilib libncurses5-dev libncursesw5-dev lrzsz dos2unix lib32ncurses5 repo libssl-dev。报这个错误是没安装libssl-dev。第二个问题应该是先建立目录$PWD/../build/install_artifact/boot/，在运行make ARCH=arm INSTALL_MOD_PATH="$PWD/../build/install_artifact" modules_install O="$PWD/../build"。因为只是编译获取stm32mp157c-ya157c-lcd-v2.dtb，下面的三条命令可以不需要。

    2.使用dtc工具编译，把相关依赖包存stm32mp157*和dts2dtb.sh放在include目录里，dts2dtb.sh的代码在上一篇博客有介绍。

加执行权限：chmod +x dts2dtb.sh

运行命令：./ dts2dtb.sh

    3.上传980多M的MYiR-STM32-kernel.tar.bz2到/home/wuyicom/softwares目录。

tar -xvf /home/wuyicom/softwares/MYiR-STM32-kernel.tar.bz2 -C /home/wuyicom/workspace

进入目录：cd /home/wuyicom/workspace/MYiR-stm32-kernel/myir-ya157c-kernel

cp /home/wuyicom/workspace//iotclub-ya157c-kernel/my_dts_make.sh .

修改stm32mp157c-ya157c-lcd-v2.dts代码：（1）把#include "stm32mp157c-ya157c-hdmi-v2.dts"该为#include "stm32mp157c-ya157c- v2.dts"。（2）注销关于HDMI信息。（3）添加声音

         sound {

                 status = "okay";

             };

          phy_pwrseq: phy-pwrseq {

                   compatible = "myir,ar8035";

                   phy-gpios = <&gpiog 0 GPIO_ACTIVE_LOW>;

         };

在源码stm32mp157c-ya157c-v2.dts做修改把touchscreen@38改为goodix_ts@14

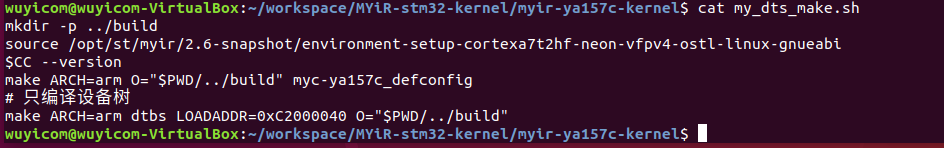

修改my_dts_make.sh代码，修改如下：

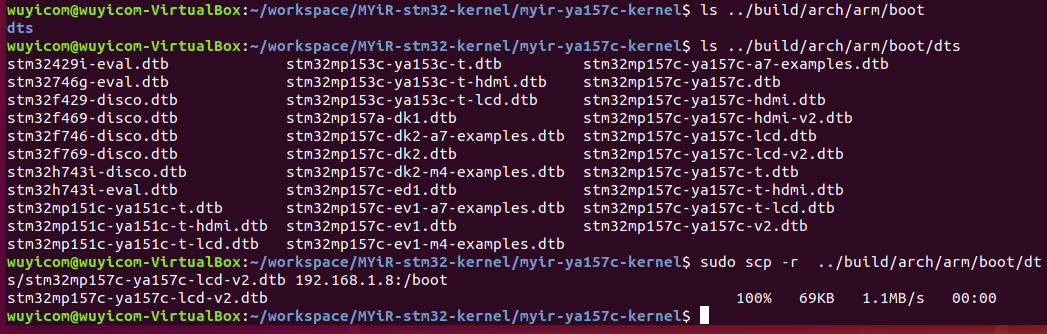

能转换成功dtb，但转换的dtb还是无法点亮屏幕，说明使用980多M的MYiR-STM32-kernel.tar.bz2因版本不同，而想简单修改了代码的方式行不同。

    通过对三次对dts转dtb的操作，总结一下经验，（1）当dts需要很多依赖时，建议使用官方提供方式来转换dtb，好处是避免因缺失依赖包而导致编译转换不成功。但缺点是会把所有的dts都转换为dtb一次，很麻烦。（2）可以把dts的依赖包放在一个目录里，在通过dtc工具使用dts2dtb.sh脚本转换成dtb，好处是只需要转换自己想要的dtb。缺点就是你必须要了解dts相关依赖关系。（3）如果是kernel不符合，除非有能力，否则不要做，吃力不讨好，浪费时间。

    总的来说，通过这段时间的学习和操作，对dts，dtc，dtb有了更深入的了解。
