视图是检测数据库运行状态的重要工具和手段，GaussDB（DWS）集群通信常用视图主要包含pg_stat_activity、pg_comm_client、pgxc_thread_wait_status、pgxc_comm_recv_stream、pgxc_comm_send_stream、pgxc_comm_status，其在数据库通信问题定位中发挥了重要作用。

1、pg_stat_activity

该视图显示和当前用户查询相关的信息。主要用于查看当前用户执行查询的状态和查询对应的query_id，

2、pg_comm_client_info

该视图存储单个节点客户端连接信息（DN上查询该视图显示CN连接DN的信息）。

3、pgxc_thread_wait_status

该视图显示由执行语句产生的线程之间层次调用关系，以及各个线程的阻塞等待状态。该视图常用来定位数据库通信过程中的hang问题，主要用于定位的信息包括：

Ø  query_id：查询ID

Ø  tlevel：线程层级，对于集群通信而言，Postgres thread线程为0级线程，其根据任务会fork其他子线程，集群通信线程间的关系具体可以参考http://3ms.huawei.cn/hi/group/2191/wiki_5275953.html?for_statistic_from=all_group_wiki

Ø  wait_status：等待线程的当前等待状态，none表示没有等待，其他状态可参考产品文档。

4、pgxc_comm_recv_stream

该视图显示DN上所有的通信库接收流的状态。

5、pgxc_comm_send_stream

该视图显示DN上所有的通信库发送流的状态。

6、pgxc_comm_status

该视图显示所有DN的通信库状态。包含：节点名称、节点通信库发送/接收速率、cmailbox的buffer大小、libcomm/libpq进程通信内存大小、线程实时/最高实时使用率、当前使用的逻辑连接总数。

通信视图的关联关系使用和hang问题定位示例

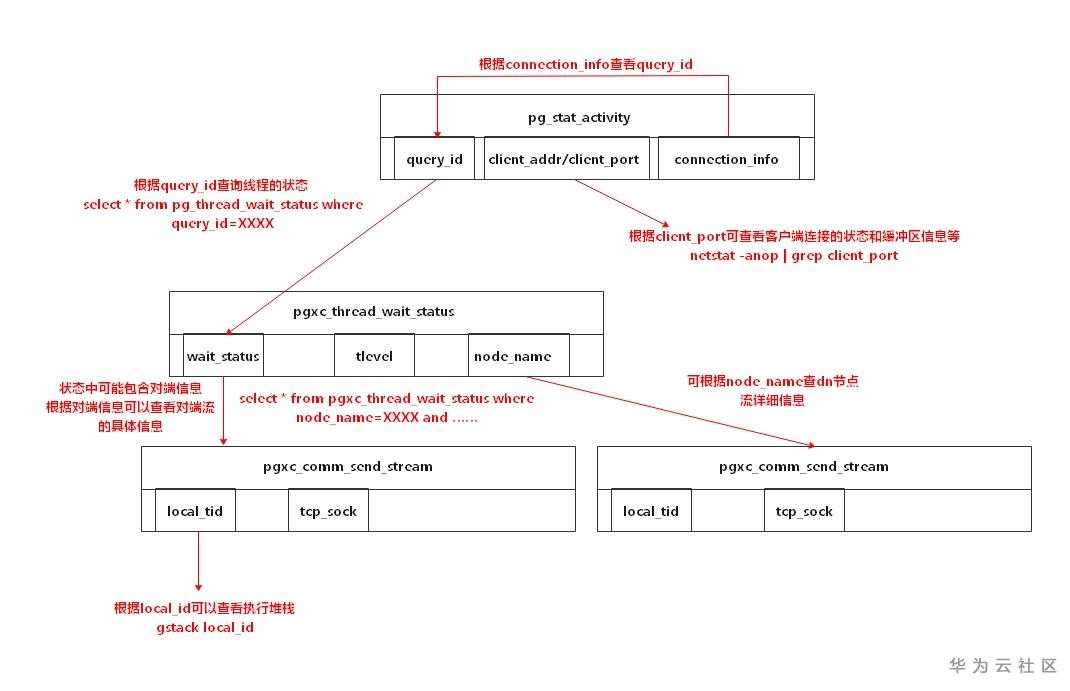

查询单个的视图往往信息有限而作用不大，视图最大的妙用在于利用各信息的关联关系，要求使用者能够联系多方信息，进行问题定位和状态监测，这一点无疑比较困难，因此整理和介绍视图的关联关系对于视图使用者极为重要，此处仅通过hang问题的示例，和视图部分信息的关联关系使用，介绍这种运用思想和方法，通信视图完整的关联关系将在后续GaussDB(DWS) 集群通信系列中给出。

可以看出，定位hang问题的一般步骤为：

1、  根据pg_stat_activity视图查看当前查询的query_id。

2、  根据pgxc_thread_wait_status中相应的query_id查询对应的线程状态，是等待什么导致的hang

3、  根据wait_status的信息，查看对端信息，包含线程层级，节点等

4、  查看对端具体的线程信息pg_thread_wait_status，如果是DN可查对应的连接流信息，可以利用netstat，线程号查看对端信息，分析对端的行为。

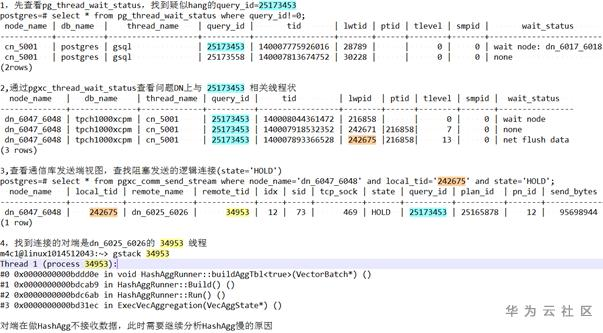

通信hang问题典型案例：
