围观小白做实验-HCIE云服务实验第5章-云数据库架构设计实验

5.1本地开发微服务

5.1.1 实验介绍

从 0 开始本地开发 helloword 的三个基础服务 provider（提供者）、consumer（消费者）、edge（网关），实现三个服务之间的调用。并通过 SDK 注册到 CSE 服务中心中，通过 ServiceStage 平台实现服务治理功能。

以下是本实验目标：

l 认识微服务的基础框架

l 了解服务注册中心

l 了解微服务之间的通信功能

l 掌握云上治理的操作方法

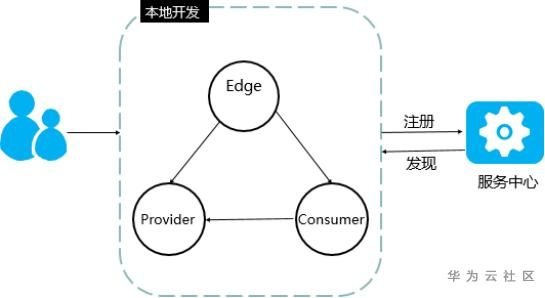

5.1.2 实验架构

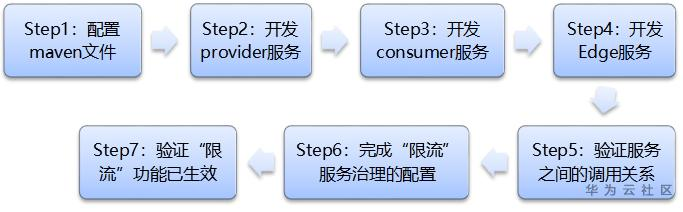

5.1.3实验流程

5.1.4 配置maven setting 文件以获取 SDK 依赖

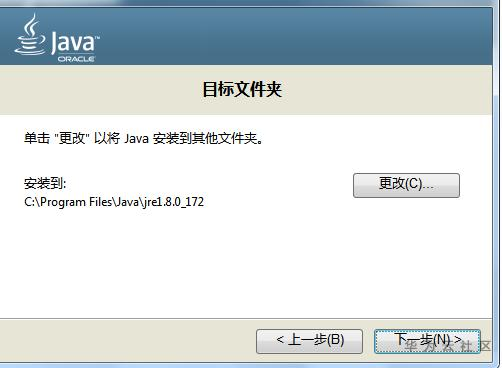

前提：下载好java

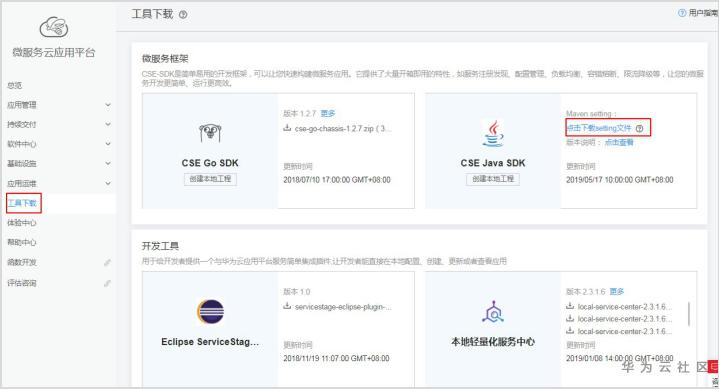

步骤 1 进入“微服务云应用平台”的工具下载界面，下载 setting 文件。

步骤 2 存放 setting 文件到指定路径下，如“C:\Users\XXXXX\.m2”

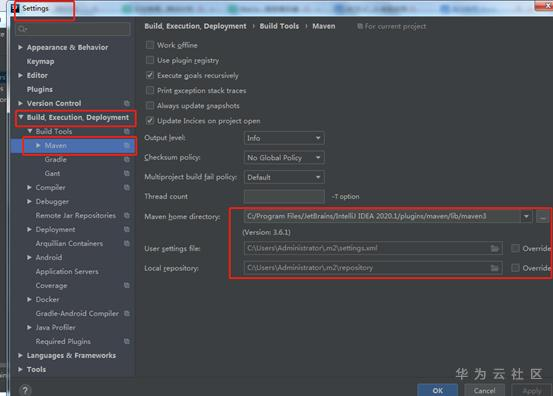

步骤 3 打开 IDEA 编辑器，File>Settings…，进行 maven 设置。

点击“Build，Execution，Deployment>Build Tools>Maven”进行如下设置：

l Maven home directory：选择安装 maven 的地址

l User settings file：选择 setting 文件的保存地址，如C:\Users\XXXXX\.m2\settings.xml

l Local repository：默认即可

点击“Apply”后点击“OK”，完成配置。

5.1.5 开发第一个微服务

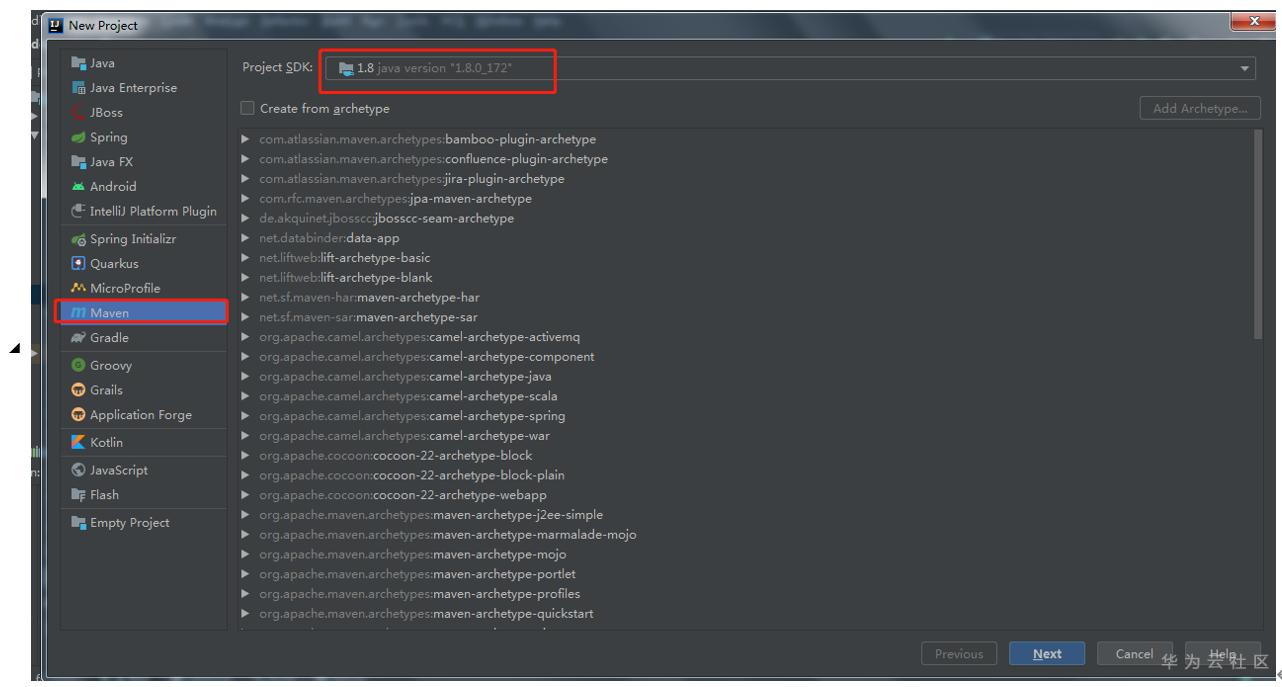

步骤 1 点击 File>New>Project…，创建一个新的工程。在“Project SDK”中选择已安装好的java 文件，点击“Next”。

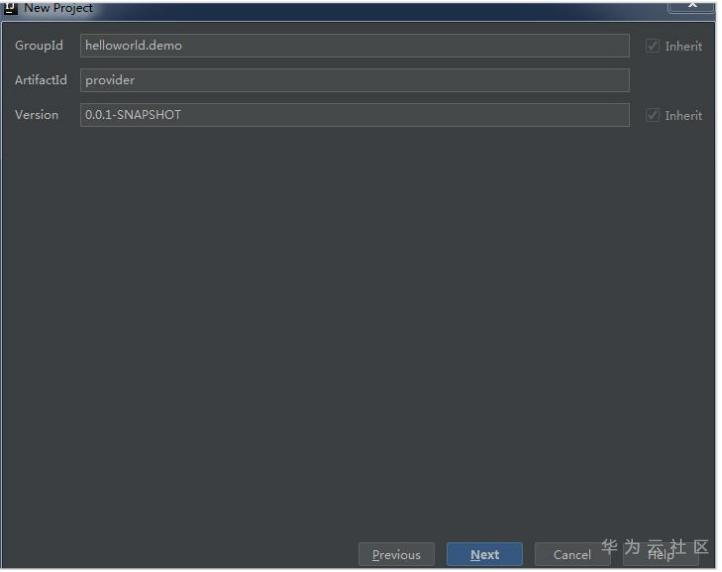

步骤 2 填写如下设置，点击“Next”。

l GroupID：helloworld.demo

l ArtifactID：provider

l Version：0.0.1-SNAPSHOT

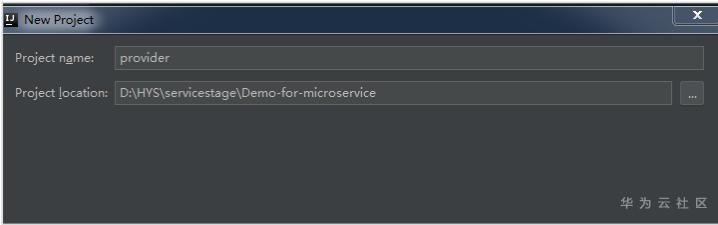

步骤 3 填写如下设置，点击“Finish”。

l Project name：provider

l Project location：选择一个存放工程的地址

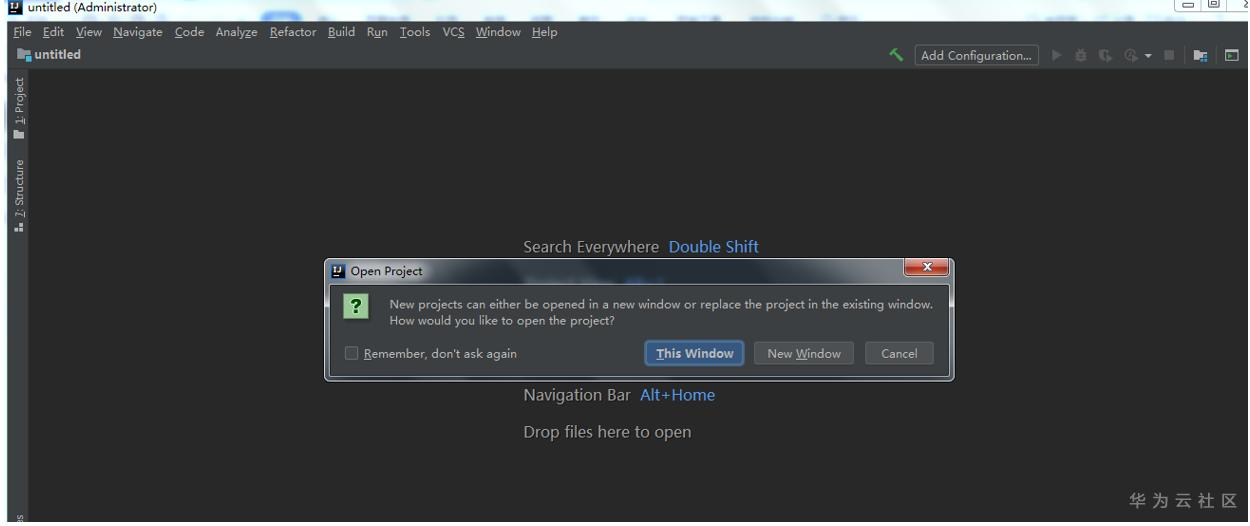

步骤 4 完成上述步骤后，在弹出对话框中点击“New Windows”，打开一个新的窗口。则新的maven 工程已创建完成。





步骤 5 在 pom 文件中引入对 CSE 依赖。在 pom 文件中加入如下代码：

<properties>

        <cse.version>2.3.69</cse.version>

        <maven.compiler.source>1.8</maven.compiler.source>

        <maven.compiler.target>1.8</maven.compiler.target>

 </properties>



<dependencyManagement>

  <dependencies>

      <dependency>

          <groupId>com.huawei.paas.cse</groupId>

          <artifactId>cse-dependency</artifactId>

          <version>${cse.version}</version>

          <type>pom</type>

          <scope>import</scope>

      </dependency>

  </dependencies>

</dependencyManagement>



<dependencies>

  <dependency>

      <groupId>com.huawei.paas.cse</groupId>

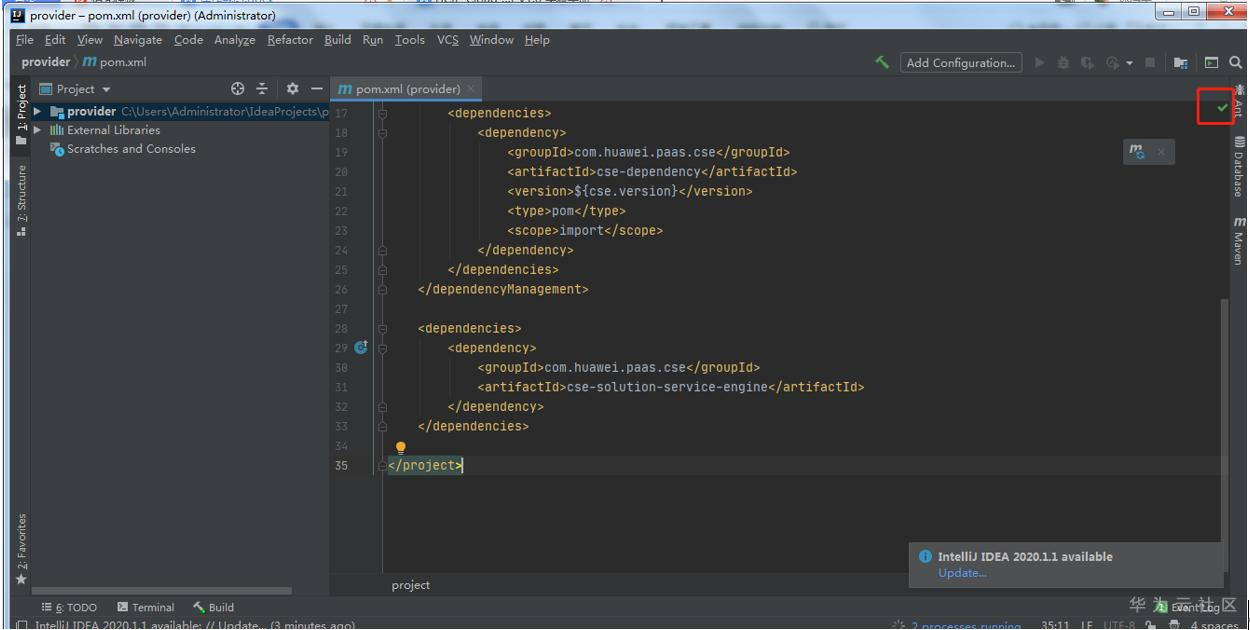

结果如下：

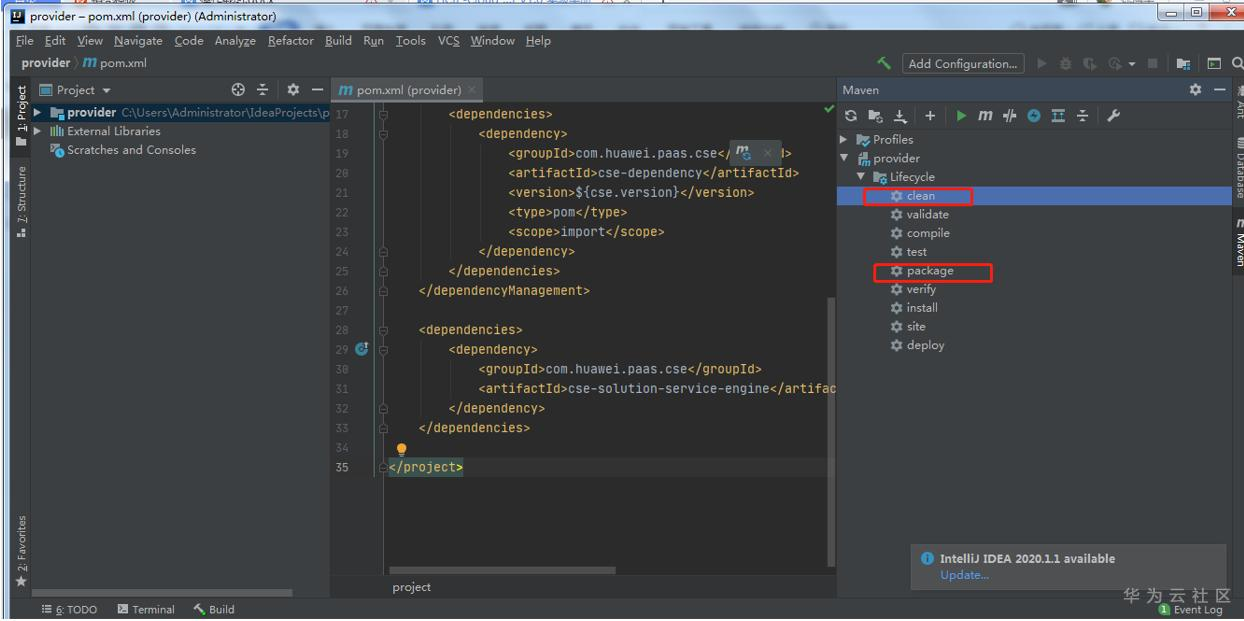

步骤 6 构建 maven 程序，点击右侧的“Maven Projects”在“Provider>Lifecycle”中，按Ctrl 选中 clean 和 package，点击“Run Maven Build”按钮。

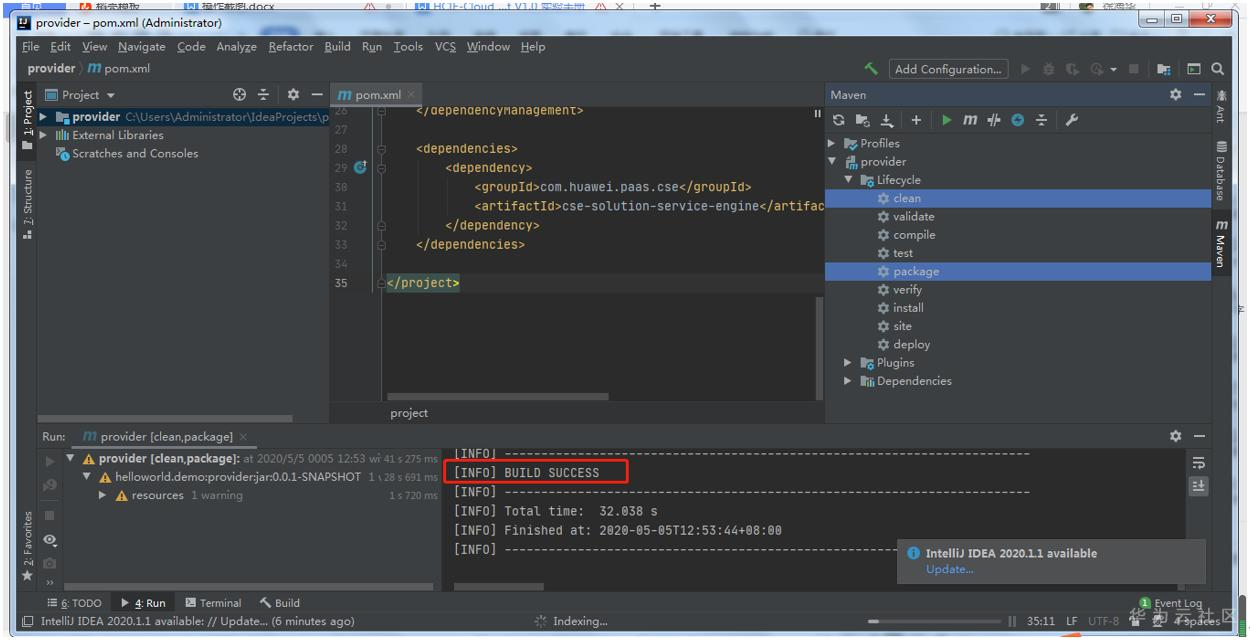

步骤 7 完成构建后会出现“BUILD SUCCESS”的提示。

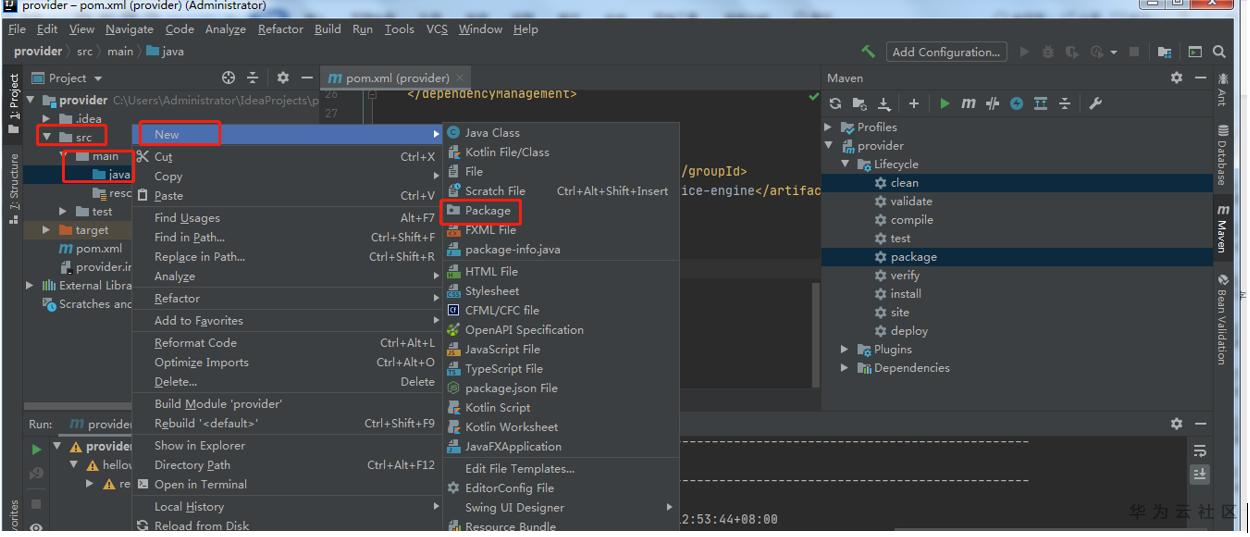

步骤 8 在 src\main\java 下，右键“java”，新建一个 package。命名为“helloworld.demo.provider”，点击“OK”。

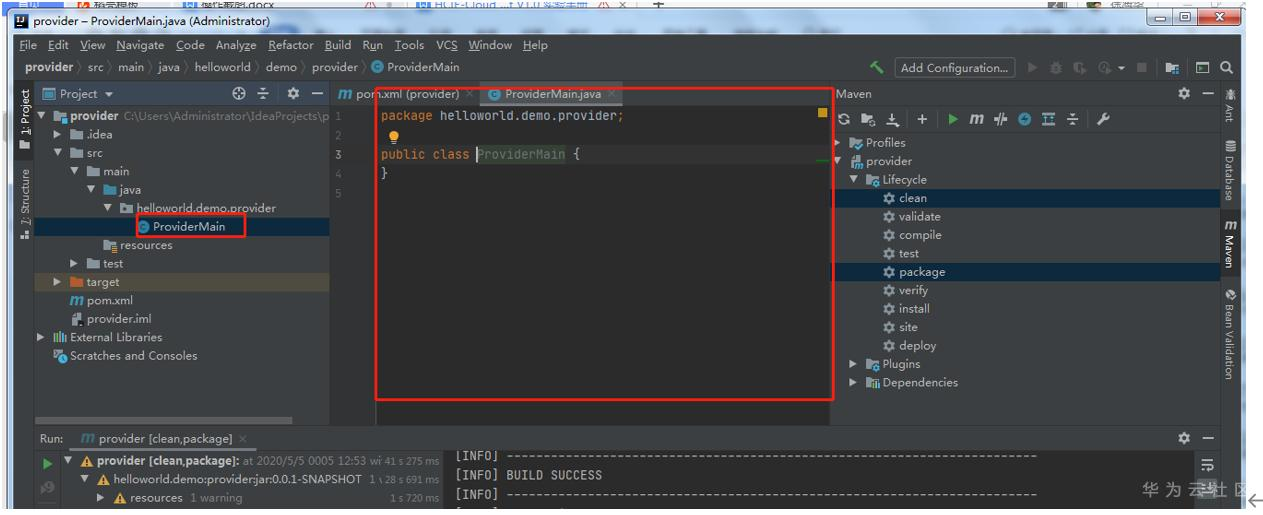

步骤 9 右键新创建的 package，新建一个“java class”。命名为“ProviderMain”。

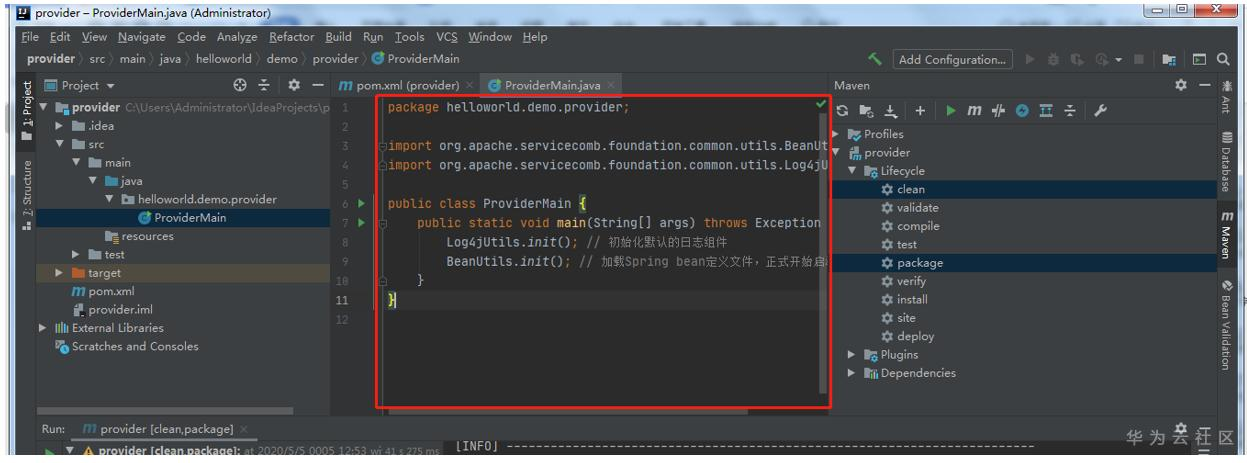

步骤 10 复制如下代码到“ProviderMain”中。红字部分创建程序后默认已给出，请确保一致。

package helloworld.demo.provider;

import org.apache.servicecomb.foundation.common.utils.BeanUtils;

import org.apache.servicecomb.foundation.common.utils.Log4jUtils;



public class ProviderMain {

  public static void main(String[] args) throws Exception {

      Log4jUtils.init(); // 初始化默认的日志组件

      BeanUtils.init(); // 加载Spring bean定义文件，正式开始启动流程



结果如下：

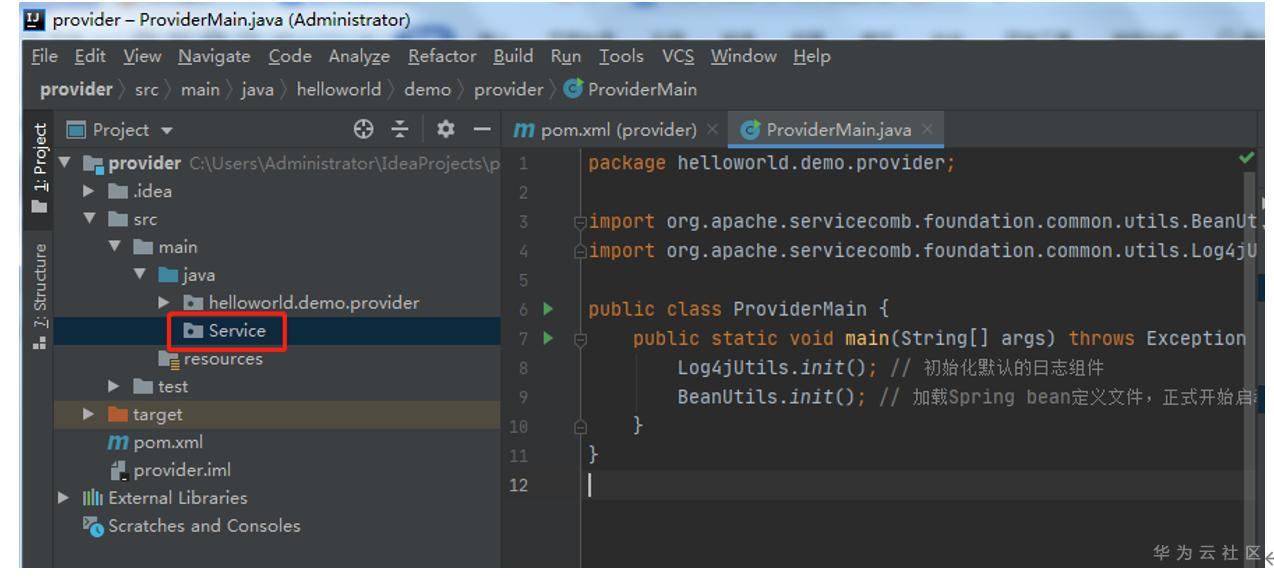

步骤 11 右键“helloworld.demo.provider”，新建一个 package。命名为“Service”，点击“OK”。

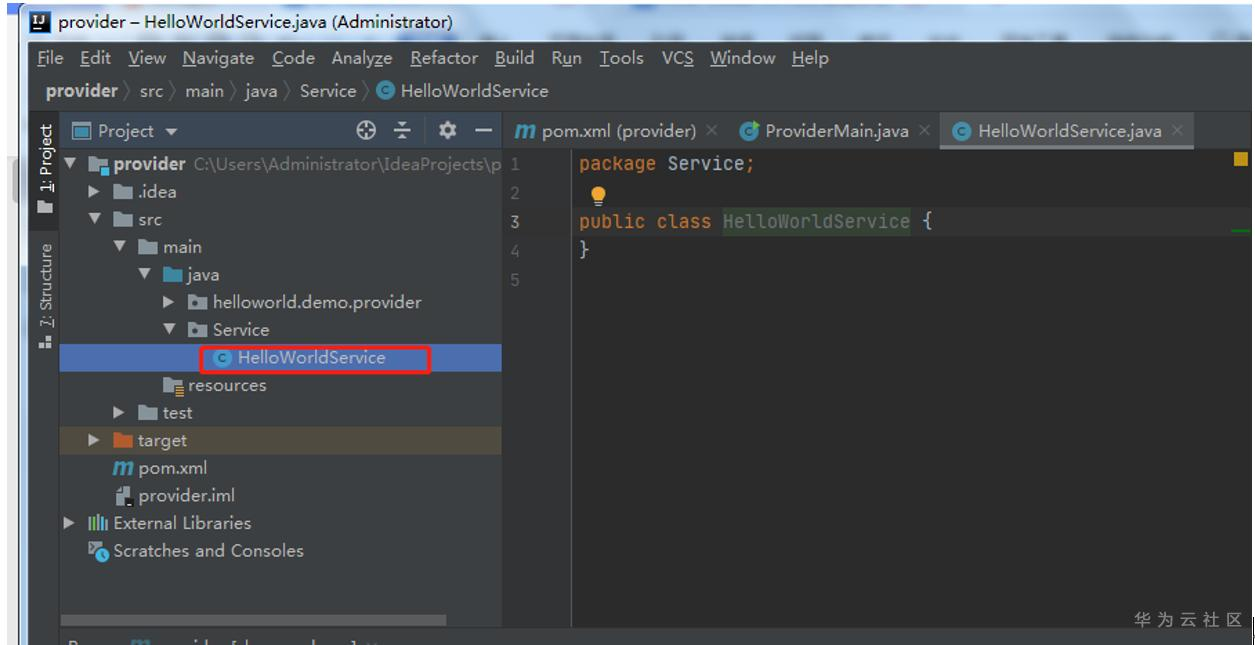

步骤 12 右键新创建的 package，新建一个“java class”。命名为“HelloWorldService”。作为定义接口文件。

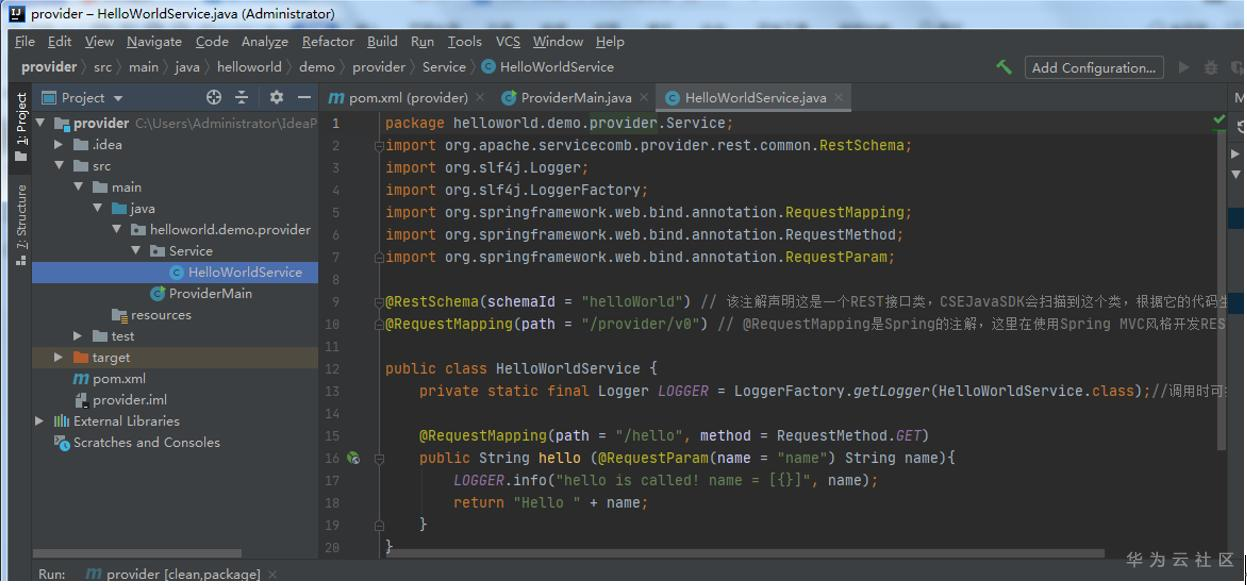

步骤 13 复制如下代码到 java 程序中。红字部分创建程序后默认已给出，请确保一致。

package helloworld.demo.provider.Service;

import org.apache.servicecomb.provider.rest.common.RestSchema;

import org.slf4j.Logger;

import org.slf4j.LoggerFactory;

import org.springframework.web.bind.annotation.RequestMapping;

import org.springframework.web.bind.annotation.RequestMethod;

import org.springframework.web.bind.annotation.RequestParam;



@RestSchema(schemaId = "helloWorld") // 该注解声明这是一个REST接口类，CSEJavaSDK会扫描到这个类，根据它的代码生成接口契约

@RequestMapping(path = "/provider/v0") // @RequestMapping是Spring的注解，这里在使用Spring MVC风格开发REST接口



public class HelloWorldService {

private static final Logger LOGGER = LoggerFactory.getLogger(HelloWorldService.class);//调用时可打印日志



  @RequestMapping(path = "/hello", method = RequestMethod.GET)

  public String hello (@RequestParam(name = "name") String name){

LOGGER.info("hello is called! name = [{}]", name);

      return "Hello " + name;

  }

}



结果如下：

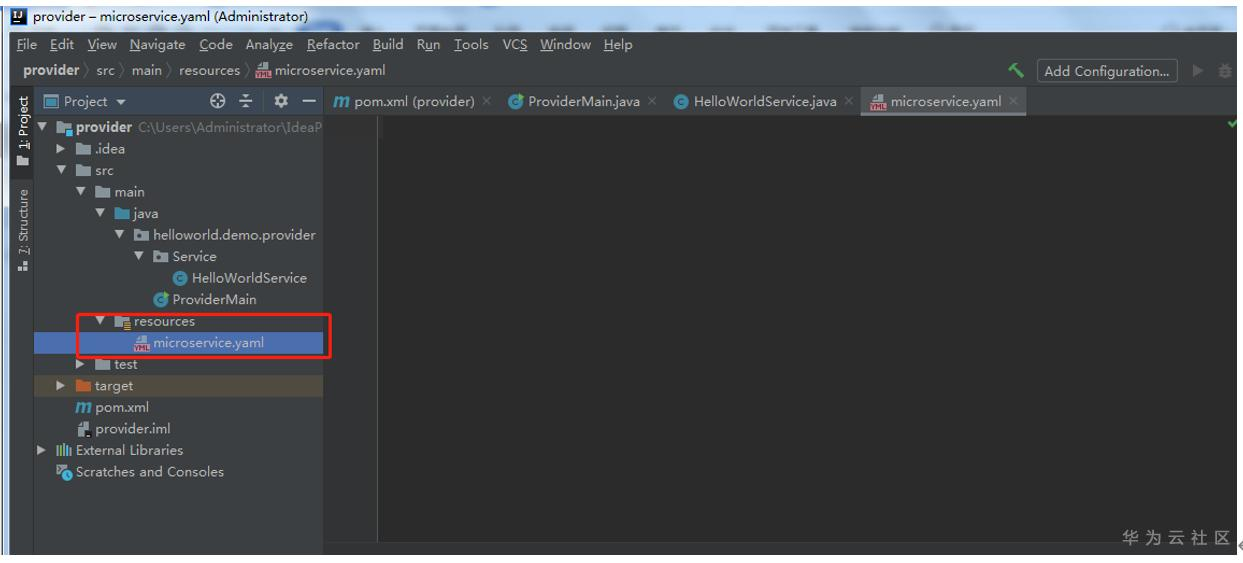

 步骤 14 右键“resource”，新建一个“File”，命名为“microservice.yaml”，作为微服务框架的配置文件。

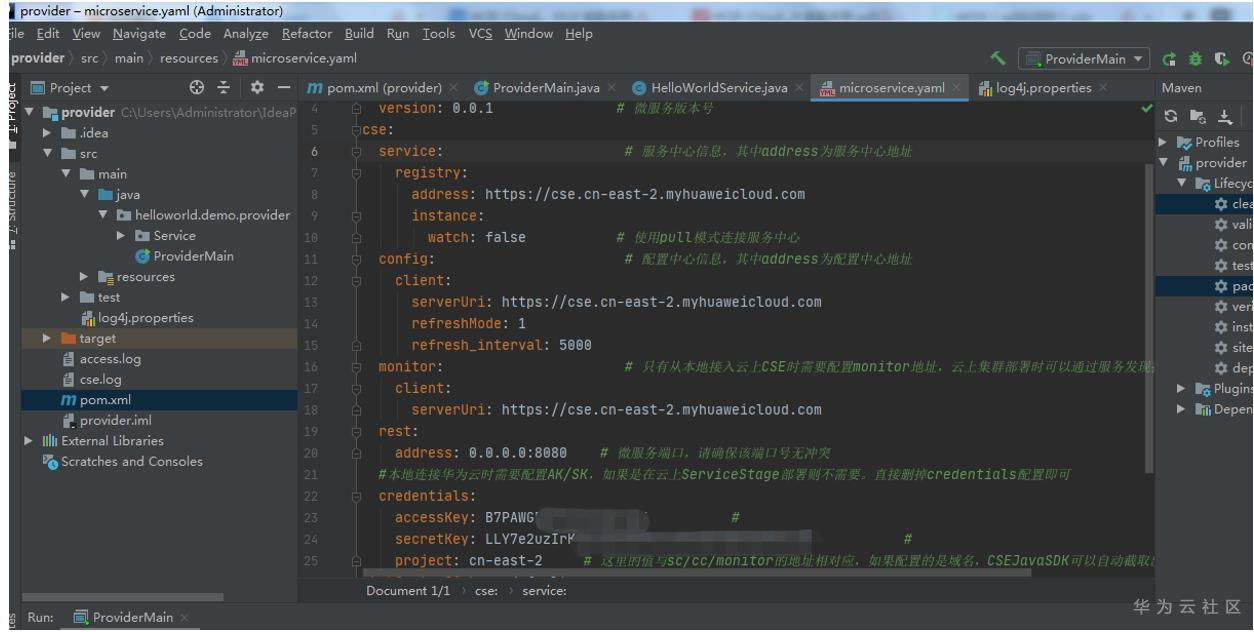

步骤 15 复制如下代码到 yaml 文件中。填写红色部分的 AKSK。

APPLICATION_ID: Demo-for-microservice   #应用Id 是微服务的一个隔离层级，默认只有同应用下的微服务可以相互调用
 service_description:
   name: provider               # 微服务名称，同应用下的不同微服务需要有不同的名称
   version: 0.0.1               # 微服务版本号
 cse:
   service:                      # 服务中心信息，其中address为服务中心地址
     registry:
       address: https://cse.cn-east-2.myhuaweicloud.com
       instance:
         watch: false           # 使用pull模式连接服务中心
   config:                       # 配置中心信息，其中address为配置中心地址
     client:
       serverUri: https://cse.cn-east-2.myhuaweicloud.com
       refreshMode: 1
       refresh_interval: 5000
   monitor:                      # 只有从本地接入云上CSE时需要配置monitor地址，云上集群部署时可以通过服务发现接入monitor
     client:
       serverUri: https://cse.cn-east-2.myhuaweicloud.com
   rest:
     address: 0.0.0.0:8080    # 微服务端口，请确保该端口号无冲突
   #本地连接华为云时需要配置AK/SK，如果是在云上ServiceStage部署则不需要。直接删掉credentials配置即可
   credentials:
     accessKey: B7PAWGRDMTB1FRDNY2R6          #华为云账号AK
     secretKey: LLY7e2uzIrKd13HgO5XMuf354VBaKqNO2aKDlOZD    #华为云账号SK
     project: cn-east-2     # 这里的值与sc/cc/monitor的地址相对应，如果配置的是域名，CSEJavaSDK可以自动截取出project
 akskCustomCipher: default

结果如下:

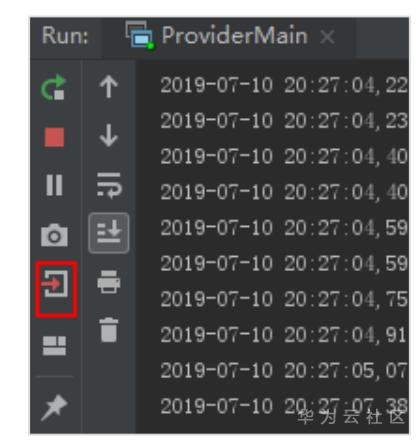

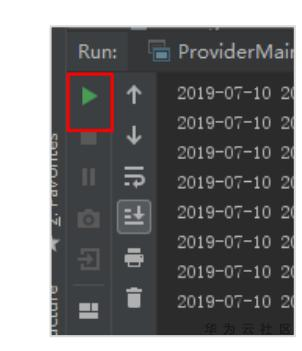

步骤 16  右击“ProviderMain”，运行程序。当出现如下显示时，说明服务已正常注册到 CSE 中并且实例已处于启动状态。

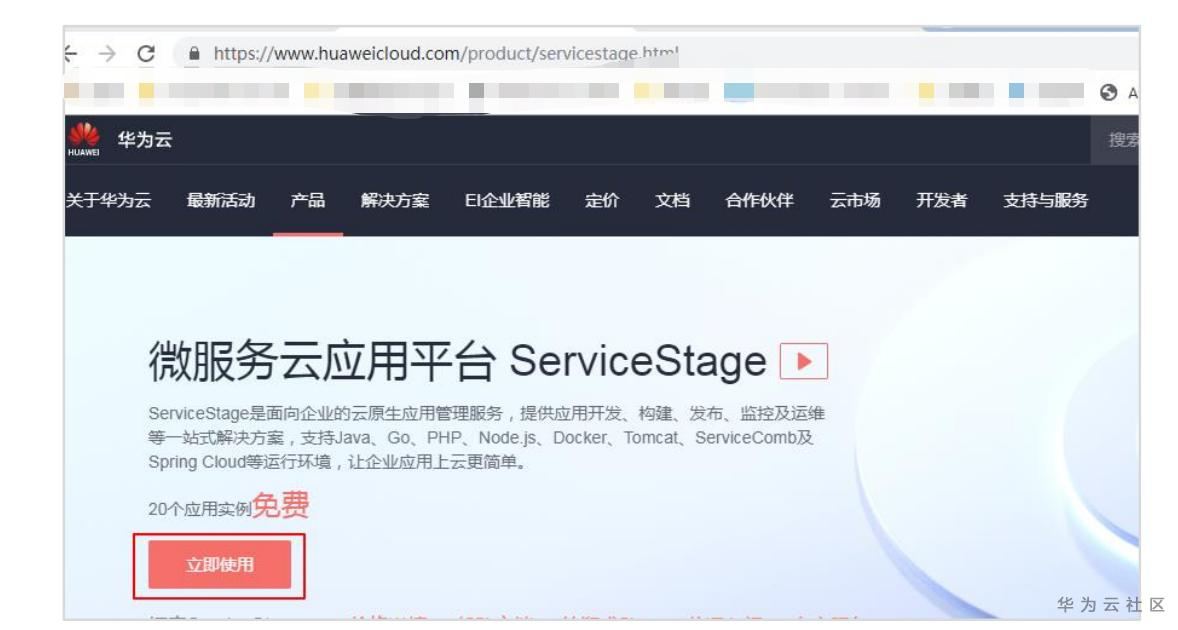

步骤 17 登陆华为云，打开微服务云应用平台，点击“立即使用”。https://www.huaweicloud.cn/product/servicestage.html

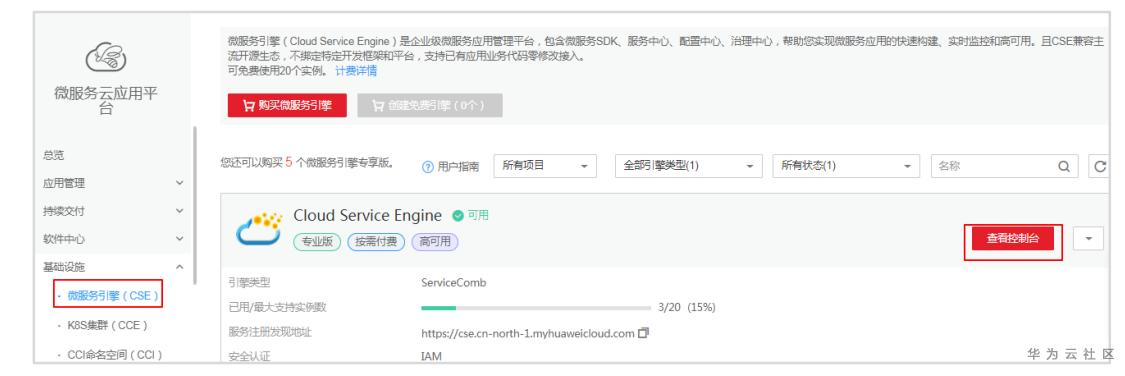

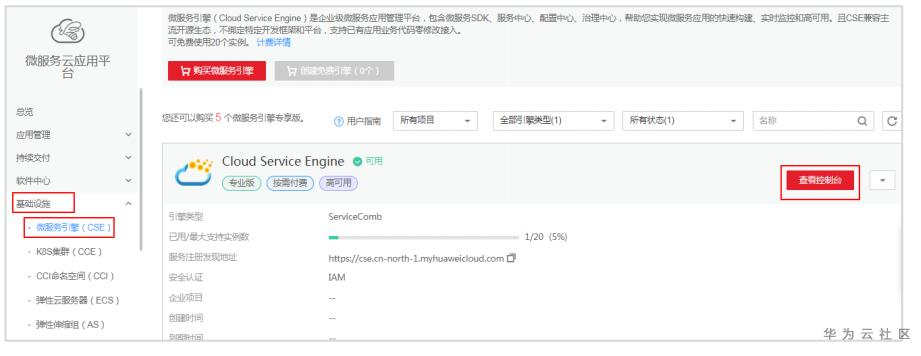

步骤 18  在“微服务云应用平台”界面下，选择“基础设施>微服务引擎 CSE”，点击“查看控制台”，进入 CSE 界面。

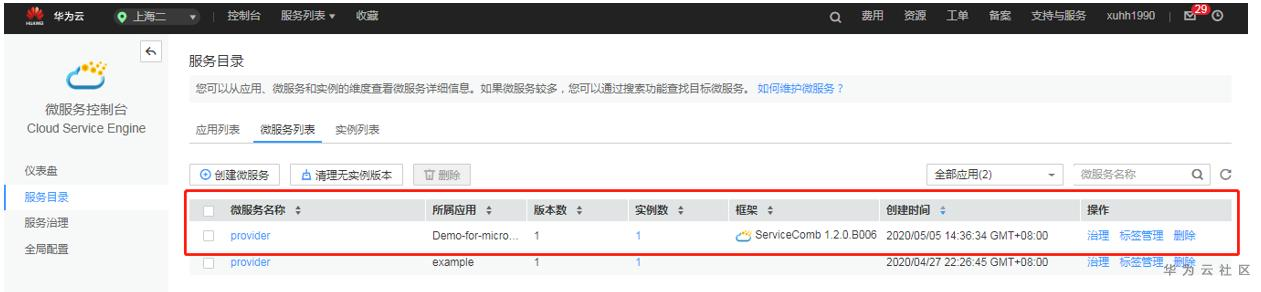

步骤 19  在“服务目录”下可以查看到“Provider”服务已成功注册到 CSE 中，并且已有实例正在运行当中。

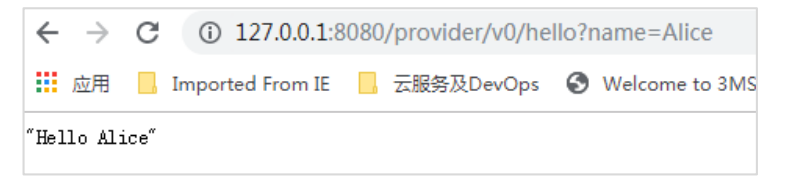

步骤 20 打开网页 http://127.0.0.1:8080/provider/v0/hello?name=Alice，可以看到页面已正常运行。





5.1.6 开发调用端微服务

工程开发步骤同 provider 类似，只有代码上有些差别。

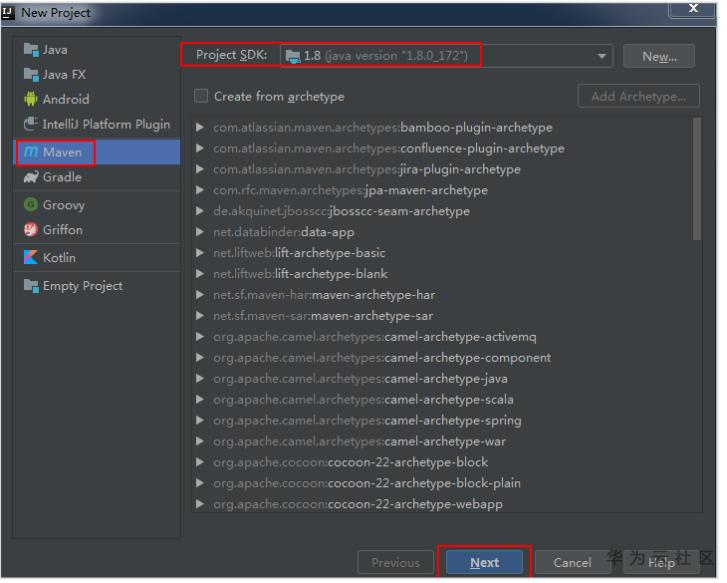

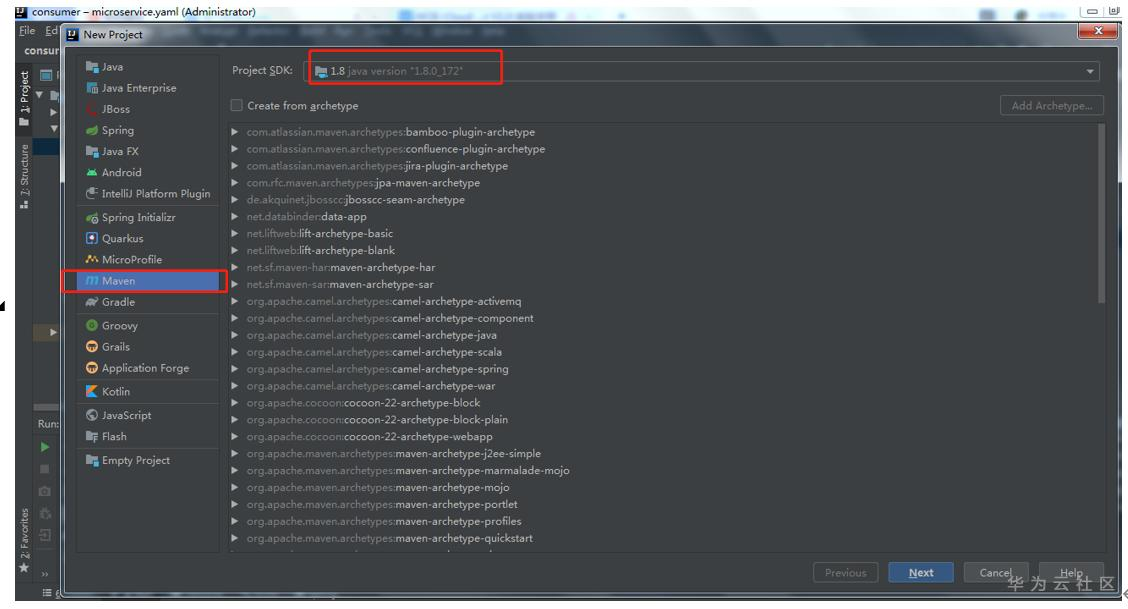

步骤 1 点击 File>New>Project…，创建一个新的工程。在“Project SDK”中选择已安装好的java 文件，点击“Next”。



步骤 2 填写如下设置，点击“Next”。

l GroupID：helloworld.demo

l ArtifactID：consumer

l Version：0.0.1-SNAPSHOT

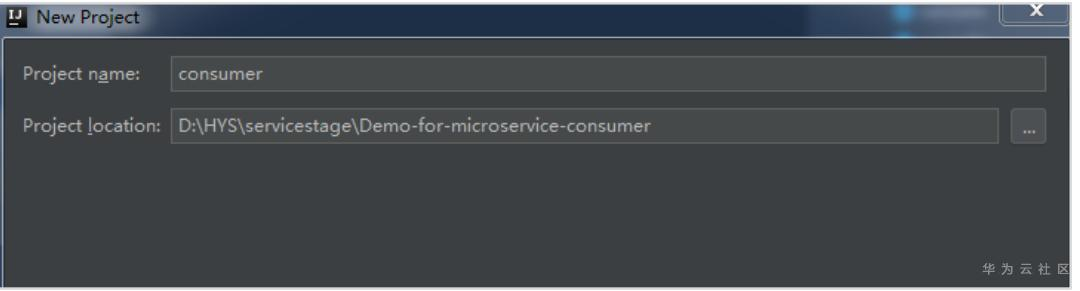

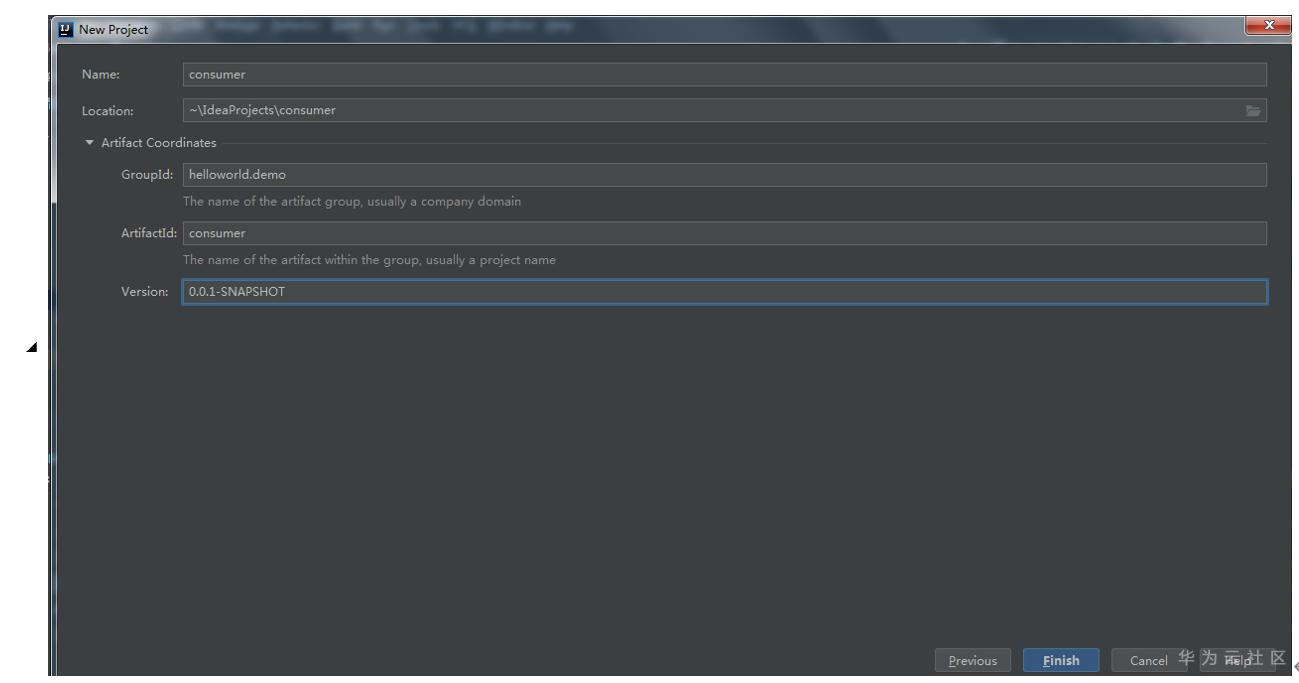

步骤 3 填写如下设置，点击“Finish”。

l Project name：consumer

l Project location：选择一个存放工程的地址

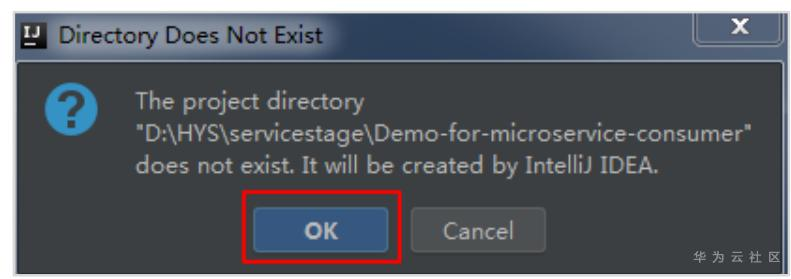

步骤 4 在弹出对话框中点击”OK”。

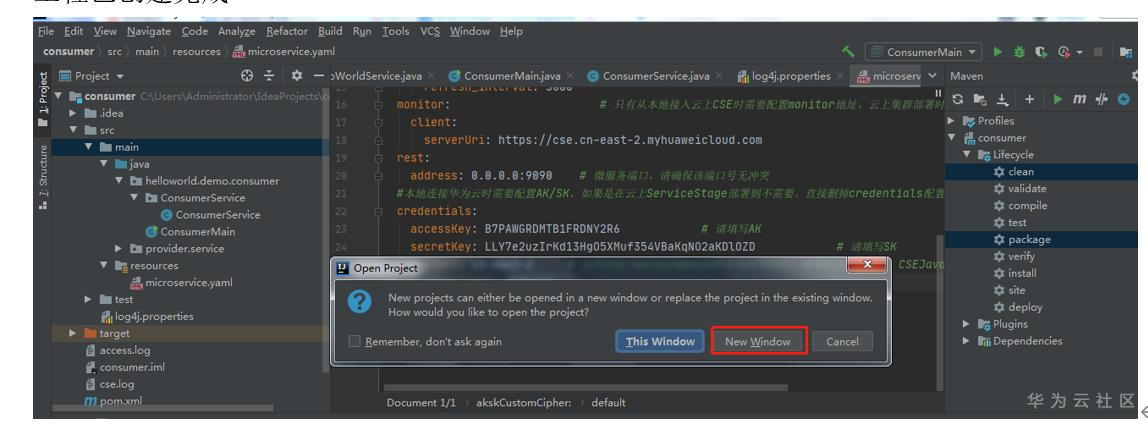

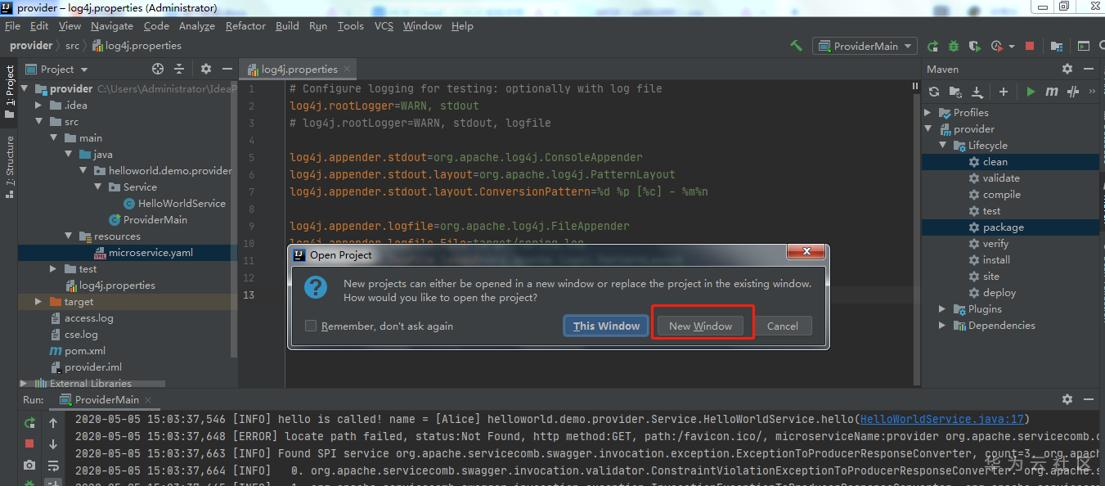

步骤 5 完成上述步骤后，在弹出对话框中点击“New Window”，打开一个新的窗口。则新的maven 工程已创建完成。

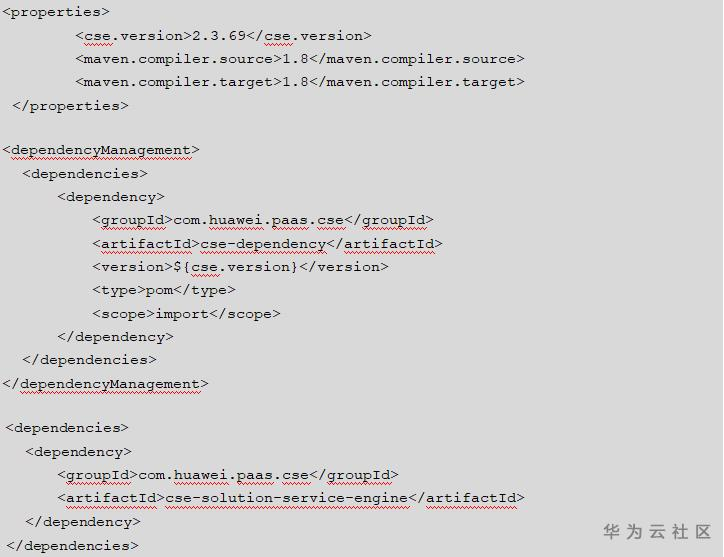

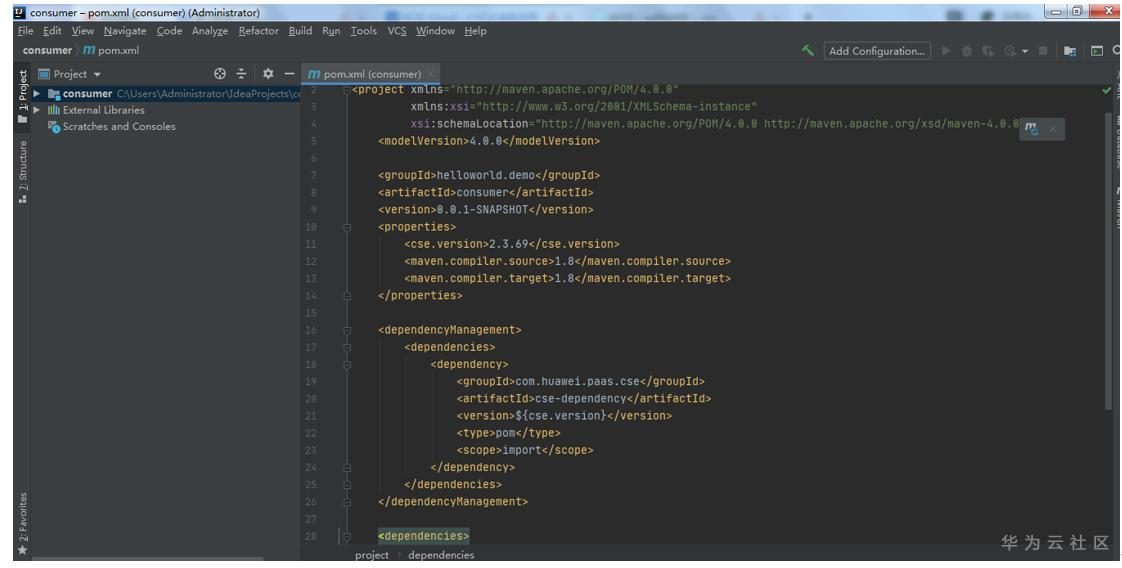

步骤 6 在 pom 文件中引入对 CSE 依赖。在 pom 文件中加入如下代码：

结果如下：

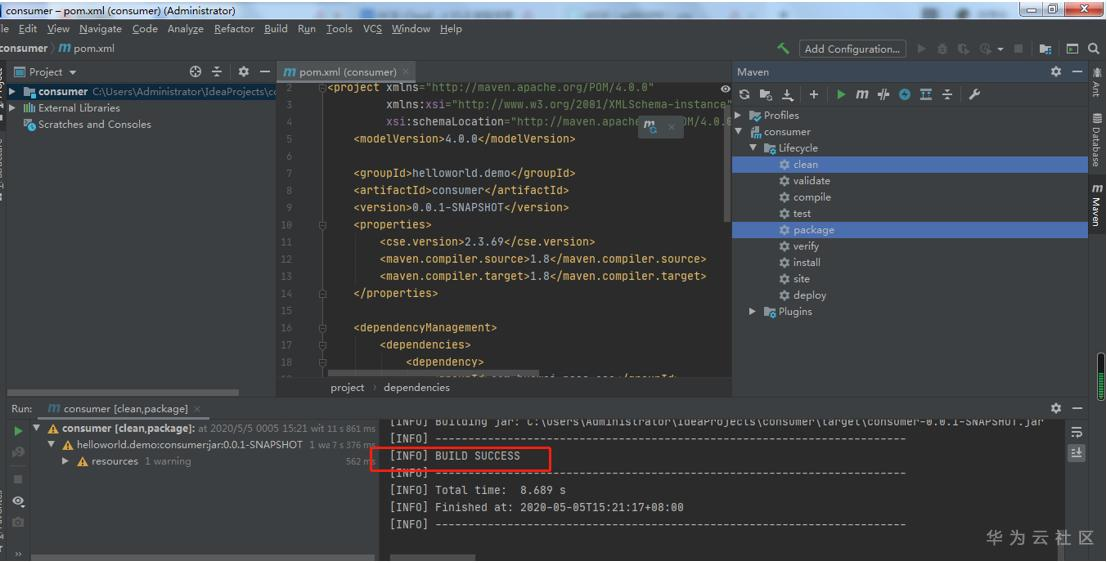

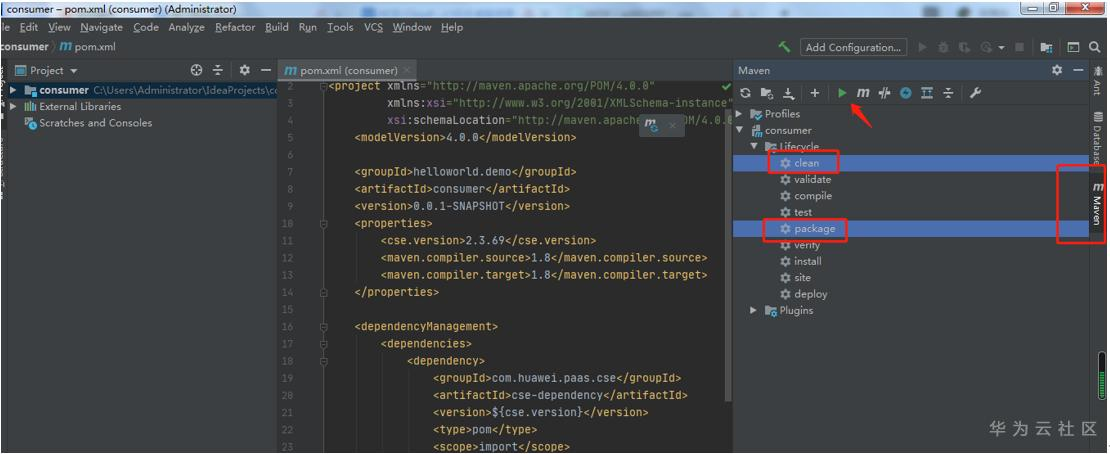

步骤 7 构建 maven 程序，点击右侧的“Maven Projects”在“consumer>Lifecycle”中，按Ctrl 选中 clean 和 package，点击“Run Maven Build”按钮。





步骤 8 完成构建后会出现“BUILD SUCCESS”的提示。

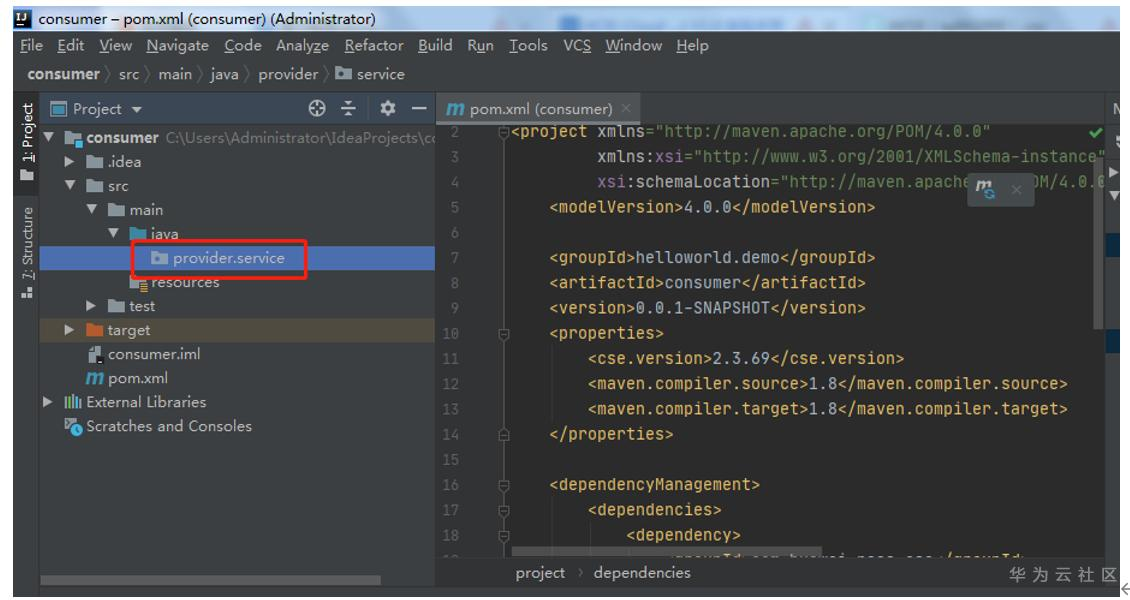

步骤 9 在 src\main\java 下，右键“java”，新建一个 package。命名为“provider.service”，点击“OK”。

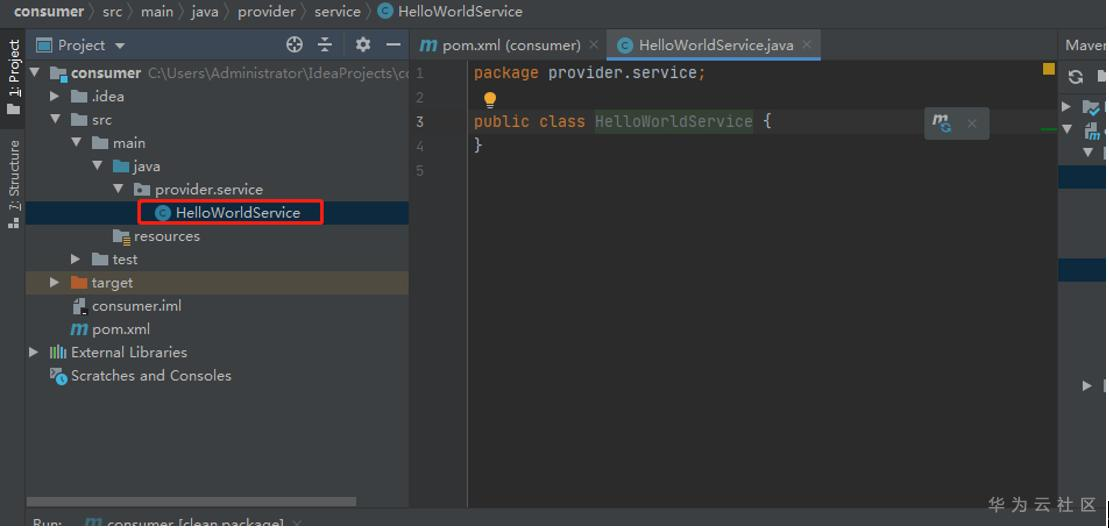

步骤 10 右键新创建的 package，新建一个“java class”。命名为“HelloWorldService”。



步骤 11 复制下面的代码到文件中。

package provider.service;



public interface HelloWorldService {

    String hello(String name);

}

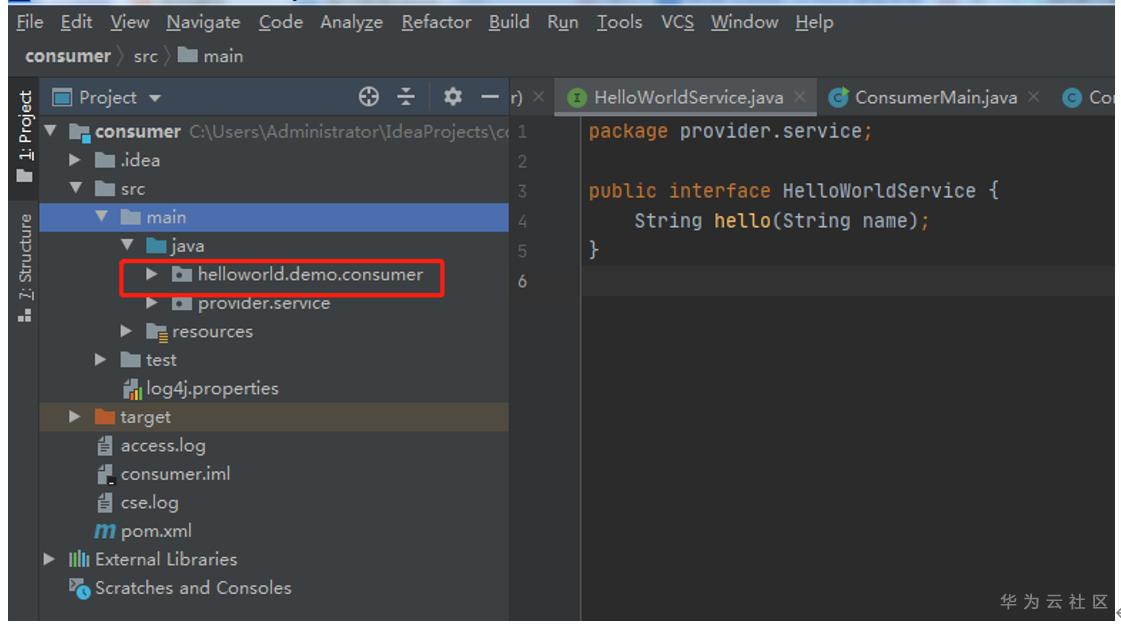

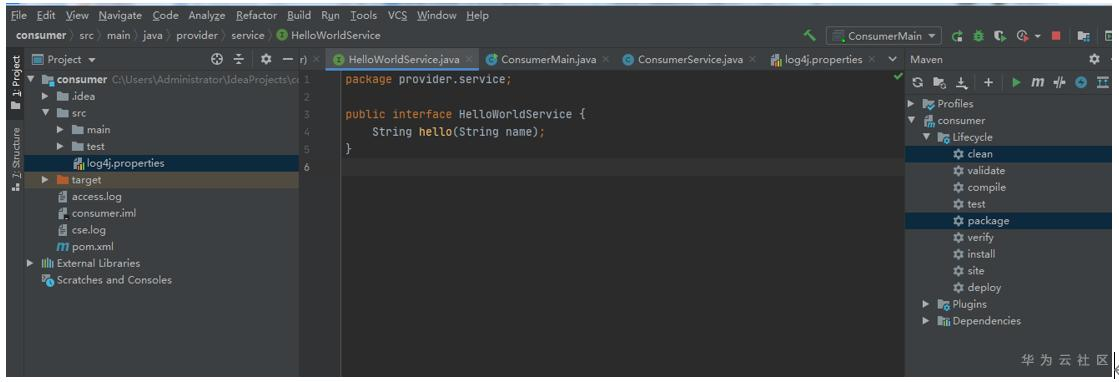

 结果如下:

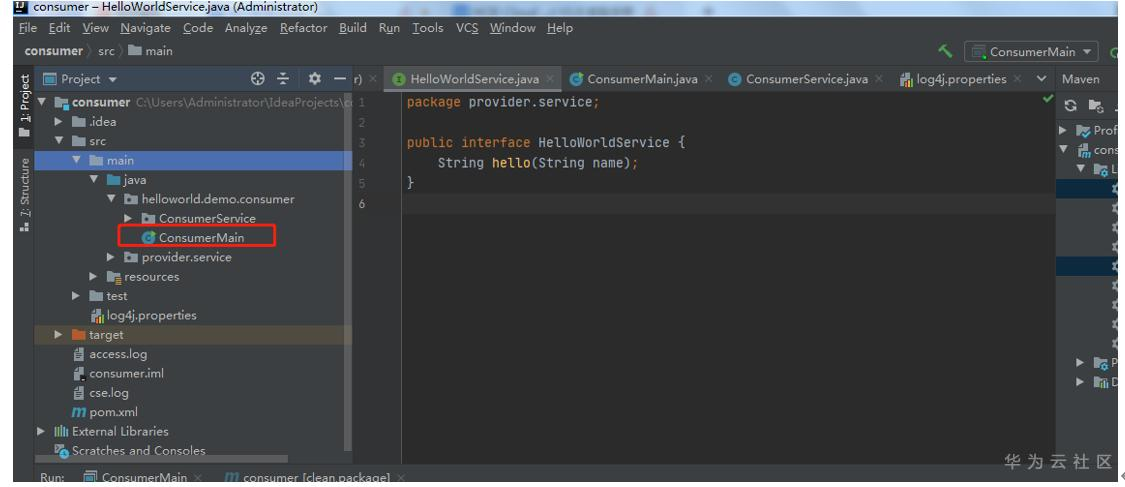

步骤 12 在 src\main\java 下，右键“java”，新建一个 package。命名为“helloworld.demo.consumer”，点击“OK”。



步骤 13 右键新创建的 package，新建一个“java class”。命名为“ConsumerMain”。





步骤 14  复制如下代码到“ConsumerMain”中。红字部分创建程序后默认已给出，请确保一致。

package helloworld.demo.consumer;

import org.apache.servicecomb.foundation.common.utils.BeanUtils;

import org.apache.servicecomb.foundation.common.utils.Log4jUtils;



public class ConsumerMain {

  public static void main(String[] args) throws Exception {

      Log4jUtils.init(); // 初始化默认的日志组件

      BeanUtils.init(); // 加载Spring bean定义文件，正式开始启动流程

  }

}

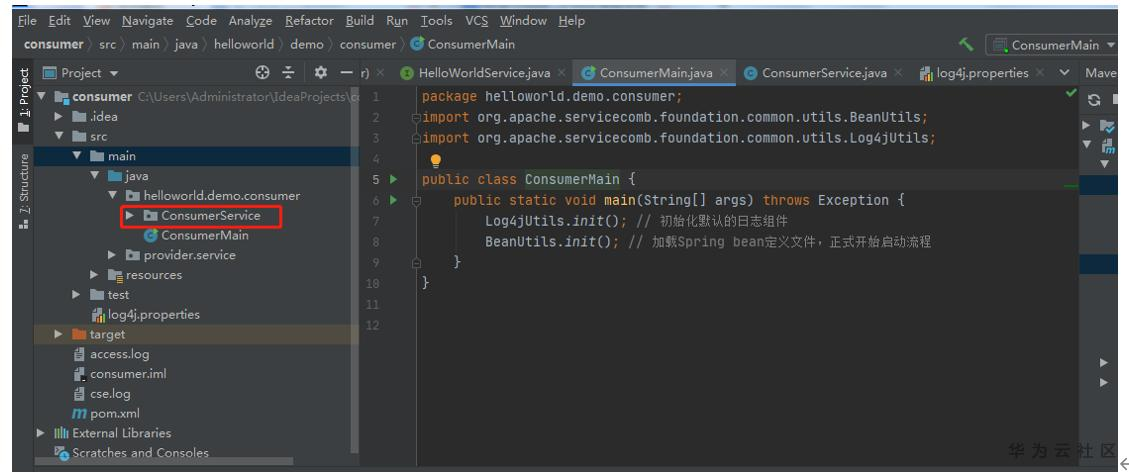

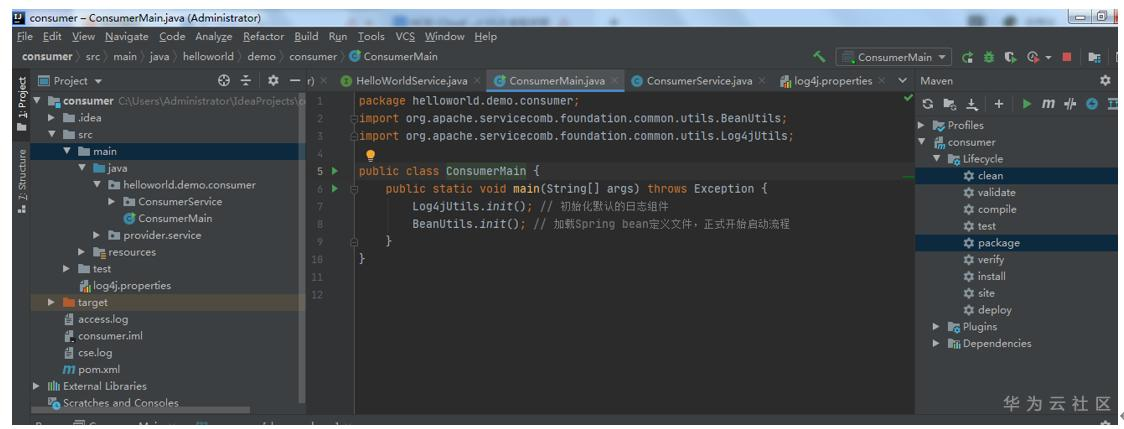

结果如下：

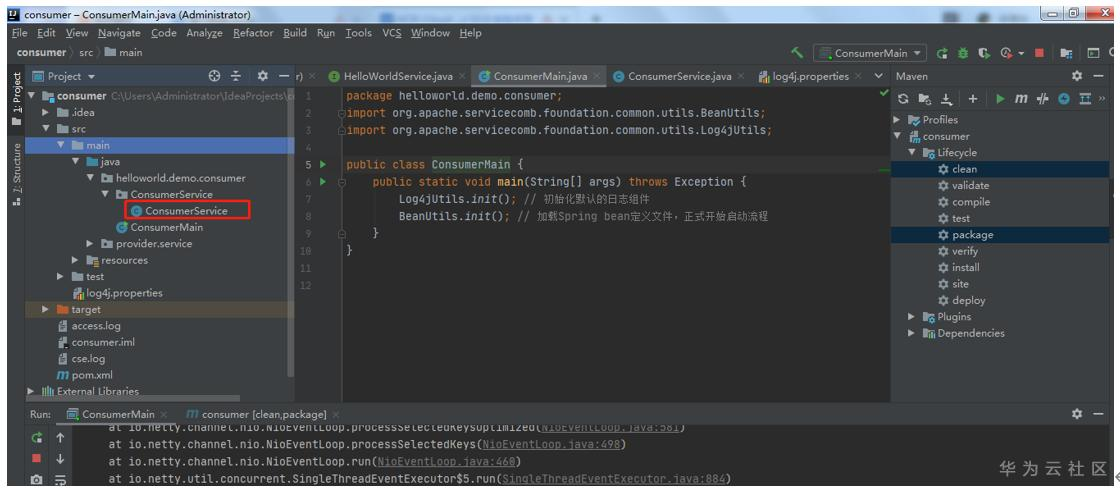

步骤 15 右键“helloworld.demo.consumer”，新建一个 package。命名为“ConsumerService”，点击“OK”。





步骤 16 右键新创建的 package，新建一个“java class”。命名为“ConsumerService”。作为定义接口文件。

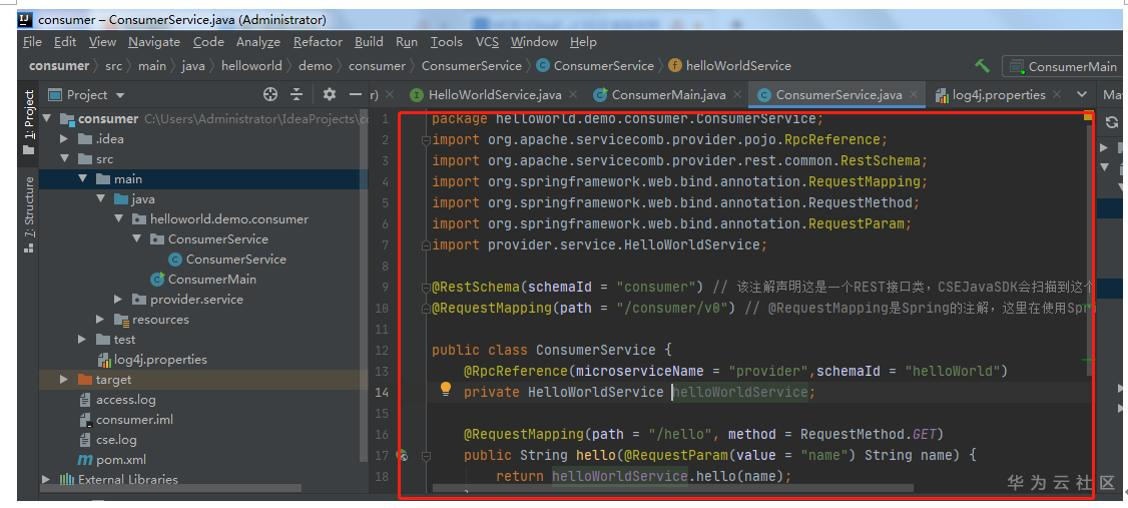

步骤 17 复制如下代码到 java 程序中。红字部分创建程序后默认已给出，请确保一致。

package helloworld.demo.consumer.ConsumerService;

import org.apache.servicecomb.provider.pojo.RpcReference;

import org.apache.servicecomb.provider.rest.common.RestSchema;

import org.springframework.web.bind.annotation.RequestMapping;

import org.springframework.web.bind.annotation.RequestMethod;

import org.springframework.web.bind.annotation.RequestParam;

import provider.service.HelloWorldService;



@RestSchema(schemaId = "consumer") // 该注解声明这是一个REST接口类，CSEJavaSDK会扫描到这个类，根据它的代码生成接口契约

@RequestMapping(path = "/consumer/v0") // @RequestMapping是Spring的注解，这里在使用Spring MVC风格开发REST接口



public class ConsumerService {

    @RpcReference(microserviceName = "provider",schemaId = "helloWorld")

    private HelloWorldService helloWorldService;



    @RequestMapping(path = "/hello", method = RequestMethod.GET)

    public String hello(@RequestParam(value = "name") String name) {

        return helloWorldService.hello(name);

    }

}

结果如下：

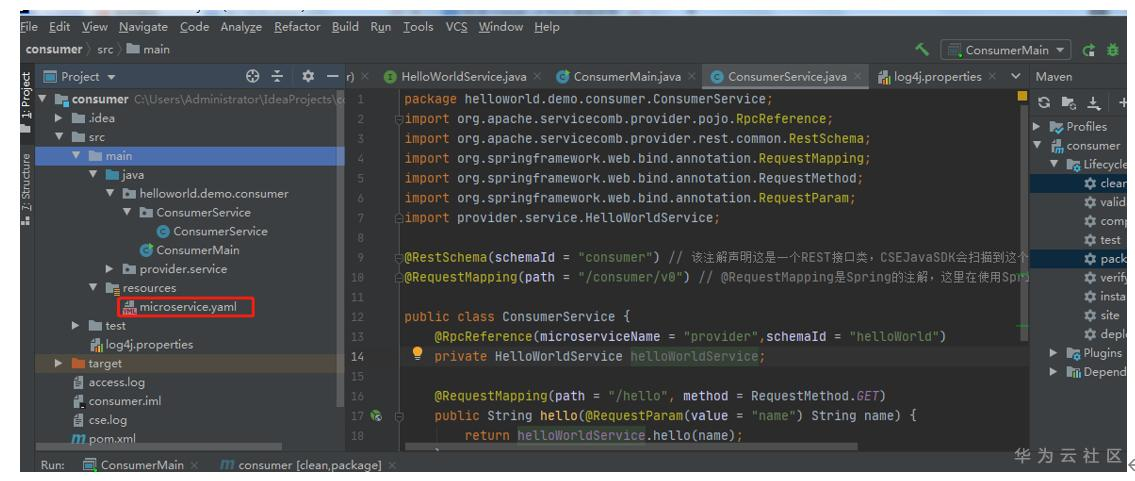

步骤 18 右键“resource”，新建一个“File”，命名为“microservice.yaml”，作为微服务框架的配置文件。





步骤 19 复制如下代码到 yaml 文件中。填写红色部分的 AKSK。

APPLICATION_ID: Demo-for-microservice   #应用Id 是微服务的一个隔离层级，默认只有同应用下的微服务可以相互调用
 service_description:
   name: consumer              # 微服务名称，同应用下的不同微服务需要有不同的名称
   version: 0.0.1               # 微服务版本号
 cse:
   service:                      # 服务中心信息，其中address为服务中心地址
     registry:
       address: https://cse.cn-east-2.myhuaweicloud.com
       instance:
         watch: false           # 使用pull模式连接服务中心
   config:                       # 配置中心信息，其中address为配置中心地址
     client:
       serverUri: https://cse.cn-east-2.myhuaweicloud.com
       refreshMode: 1
       refresh_interval: 5000
   monitor:                      # 只有从本地接入云上CSE时需要配置monitor地址，云上集群部署时可以通过服务发现接入monitor
     client:
       serverUri: https://cse.cn-east-2.myhuaweicloud.com
   rest:
     address: 0.0.0.0:9090    # 微服务端口，请确保该端口号无冲突
   #本地连接华为云时需要配置AK/SK，如果是在云上ServiceStage部署则不需要。直接删掉credentials配置即可
   credentials:
     accessKey: B7PAWGRDMTB1FRDNY2R6            # 请填写AK
     secretKey: LLY7e2uzIrKd13HgO5XMuf354VBaKqNO2aKDlOZD            # 请填写SK
     project: cn-east-2     # 这里的值与sc/cc/monitor的地址相对应，如果配置的是域名，CSEJavaSDK可以自动截取出project
 akskCustomCipher: default





步骤 20 右击“ConsumerMain”，运行程序。当出现如下显示时，说明服务已正常注册到 CSE 中并且实例已处于启动状态。

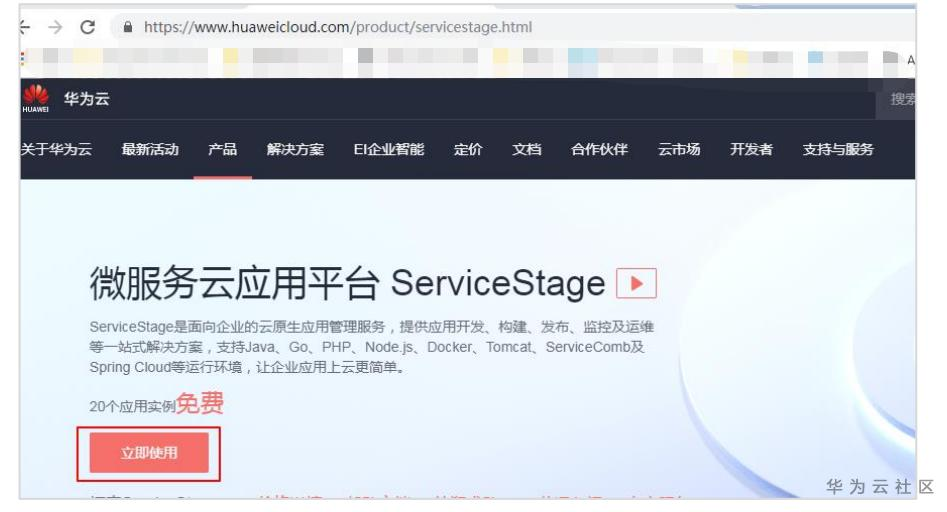

步骤 21 登陆华为云，打开微服务云应用平台，点击“立即使用”。https://www.huaweicloud.cn/product/servicestage.html

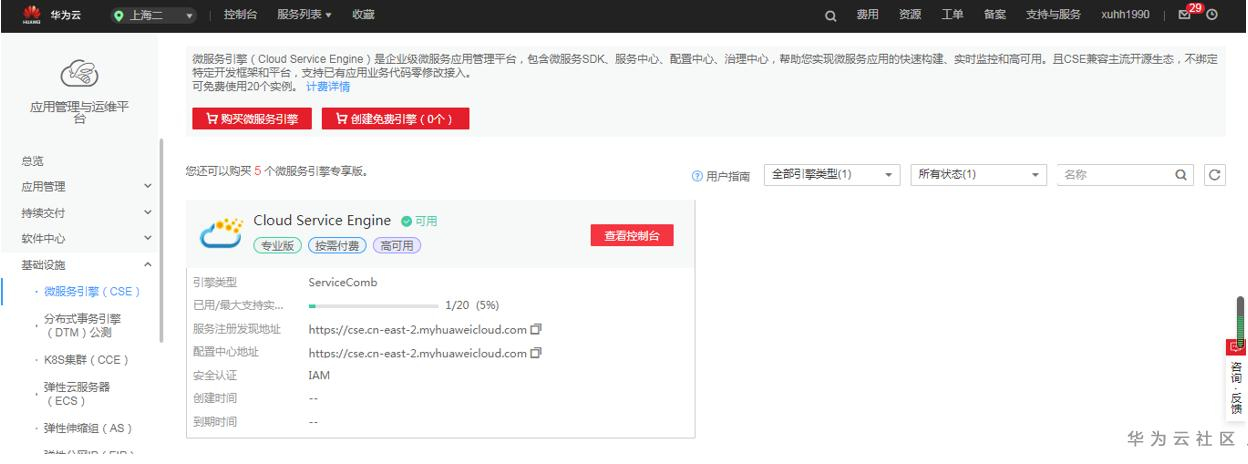

步骤 22  在“微服务云应用平台”界面下，选择“基础设施>微服务引擎 CSE”，点击“查看控制台”，进入 CSE 界面。

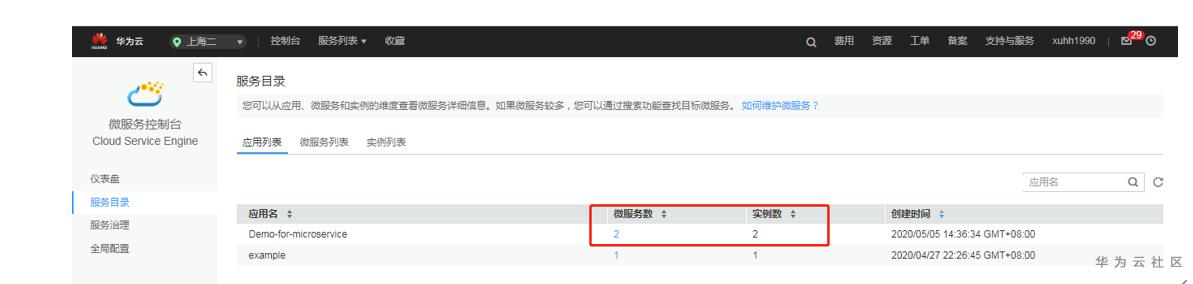

步骤 23  在“服务目录”下可以查看到“Provider”服务已成功注册到 CSE 中，并且已有实例正在运行当中。

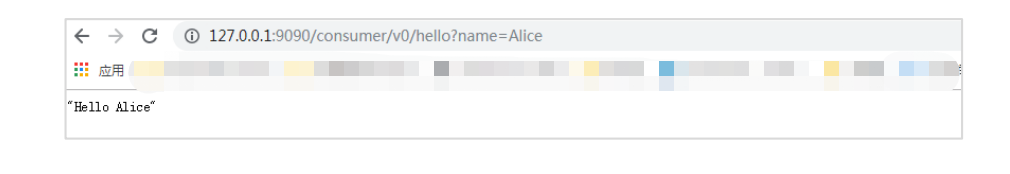

步骤 24 打开网页 http://127.0.0.1:9090/consumer/v0/hello?name=Alice，可以看到页面已正常运行。



5.1.7 开发网关服务

步骤 1 点击 File>New>Project…，创建一个新的工程。在“Project SDK”中选择已安装好的java 文件，点击“Next”。

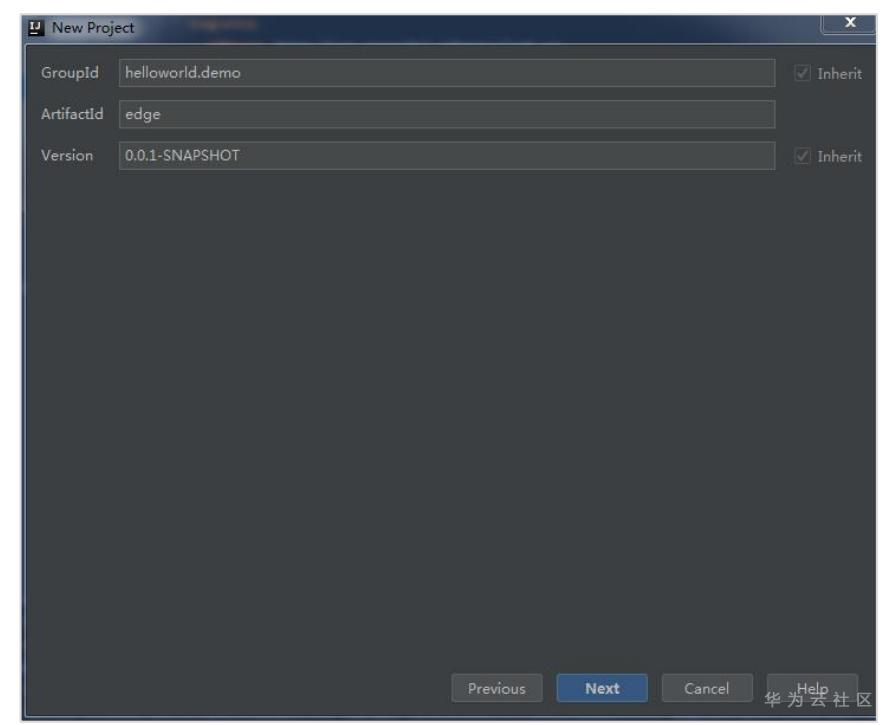

步骤 2 填写如下设置，点击“Next”。

l GroupID：helloworld.demo

l ArtifactID：edge

l Version：0.0.1-SNAPSHOT

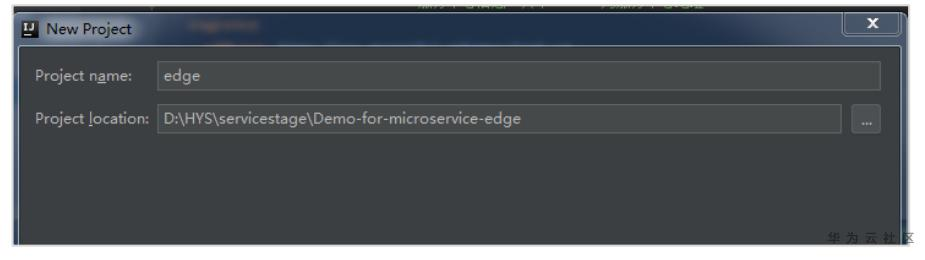

步骤 3 填写如下设置，点击“Finish”。

l Project name：edge

l Project location：选择一个存放工程的地址

步骤 4 在弹出对话框中点击“OK”

步骤 5 完成上述步骤后，在弹出对话框中点击“New Windows”，打开一个新的窗口。则新的maven 工程已创建完成。

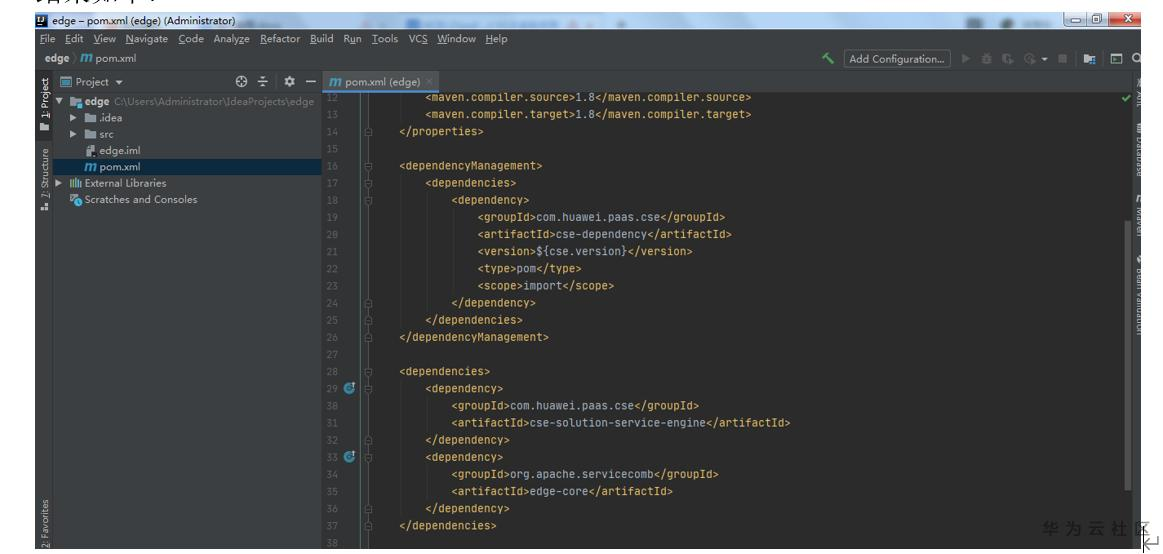

步骤 6 在 pom 文件中引入对 CSE 依赖。在 pom 文件中加入如下代码：

<properties>

        <cse.version>2.3.69</cse.version>

        <maven.compiler.source>1.8</maven.compiler.source>

        <maven.compiler.target>1.8</maven.compiler.target>

 </properties>



<dependencyManagement>

  <dependencies>

      <dependency>

          <groupId>com.huawei.paas.cse</groupId>

          <artifactId>cse-dependency</artifactId>

          <version>${cse.version}</version>

          <type>pom</type>

          <scope>import</scope>

      </dependency>

  </dependencies>

</dependencyManagement>



<dependencies>

  <dependency>

      <groupId>com.huawei.paas.cse</groupId>

      <artifactId>cse-solution-service-engine</artifactId>

  </dependency>

<dependency>

         <groupId>org.apache.servicecomb</groupId>

         <artifactId>edge-core</artifactId>

   </dependency>

</dependencies>

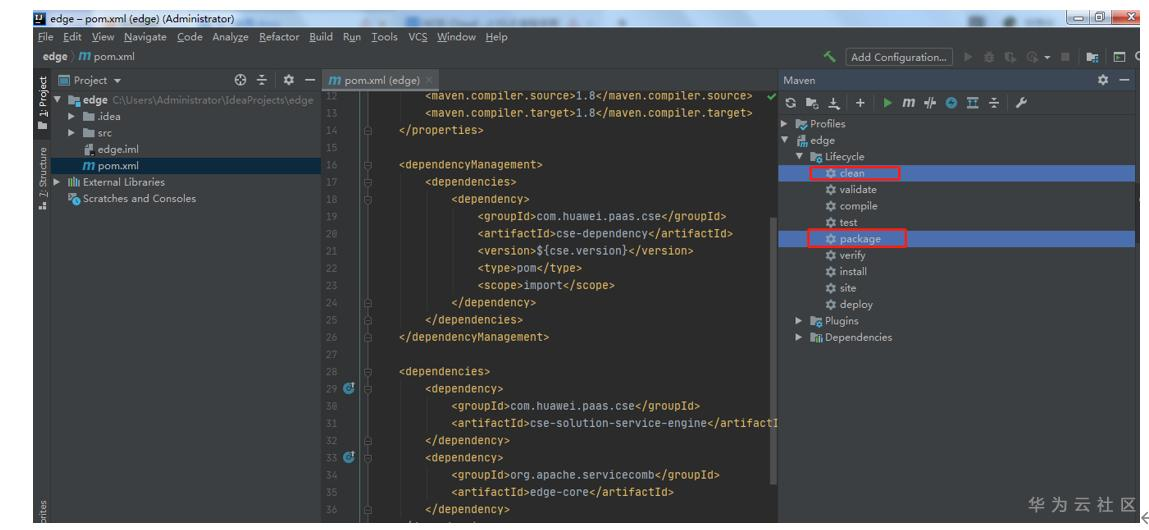

结果如下：

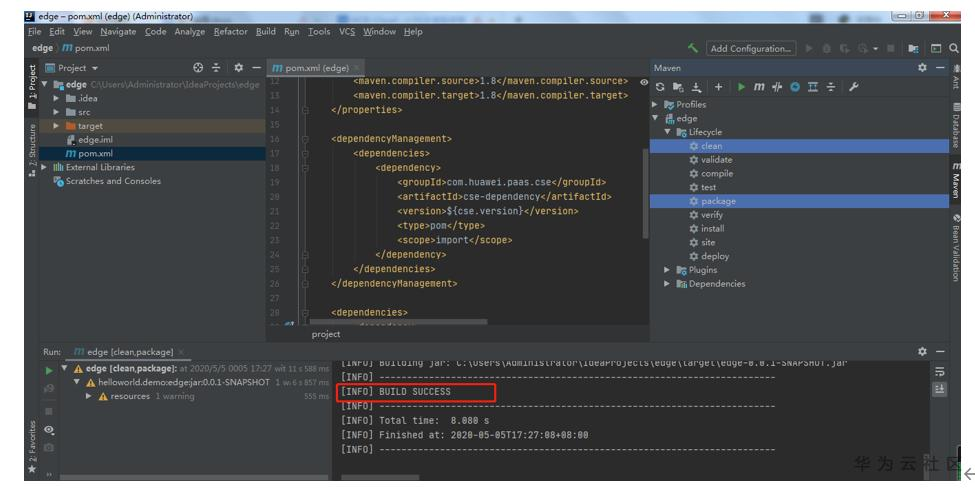

步骤 7 构建 maven 程序，点击右侧的“Maven Projects”在“Provider>Lifecycle”中，按Ctrl 选中 clean 和 package，点击“Run Maven Build”按钮。





步骤 8 完成构建后会出现“BUILD SUCCESS”的提示。

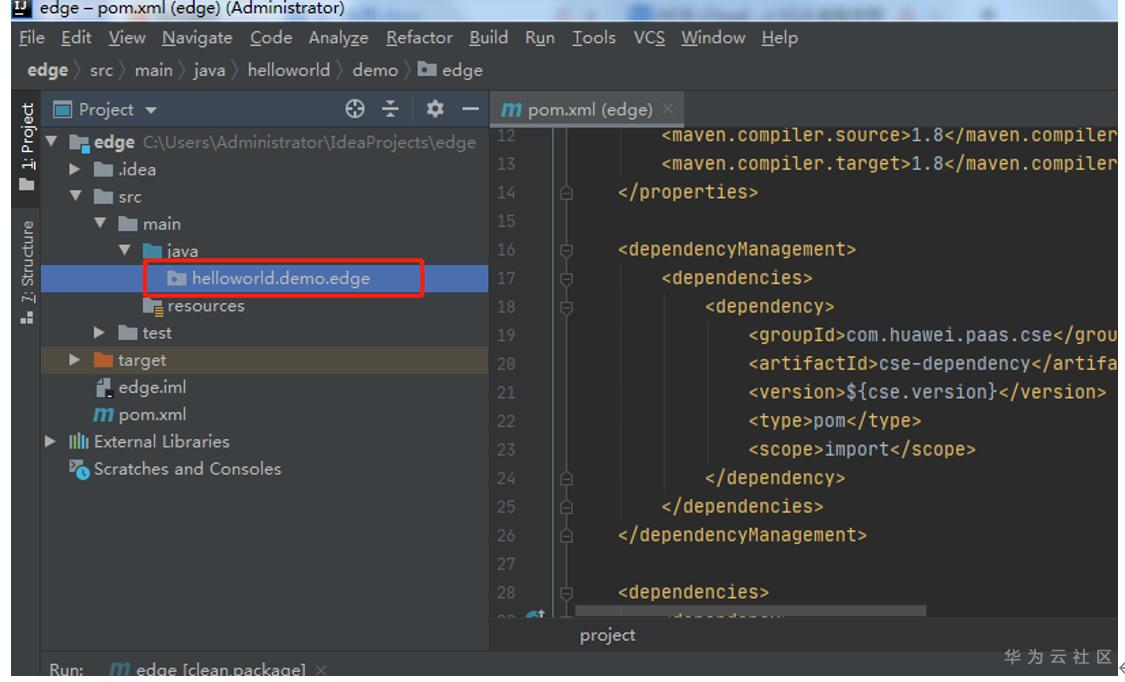

步骤 9 在 src\main\java 下，右键“java”，新建一个 package。命名为“helloworld.demo.edge”，点击“OK”。

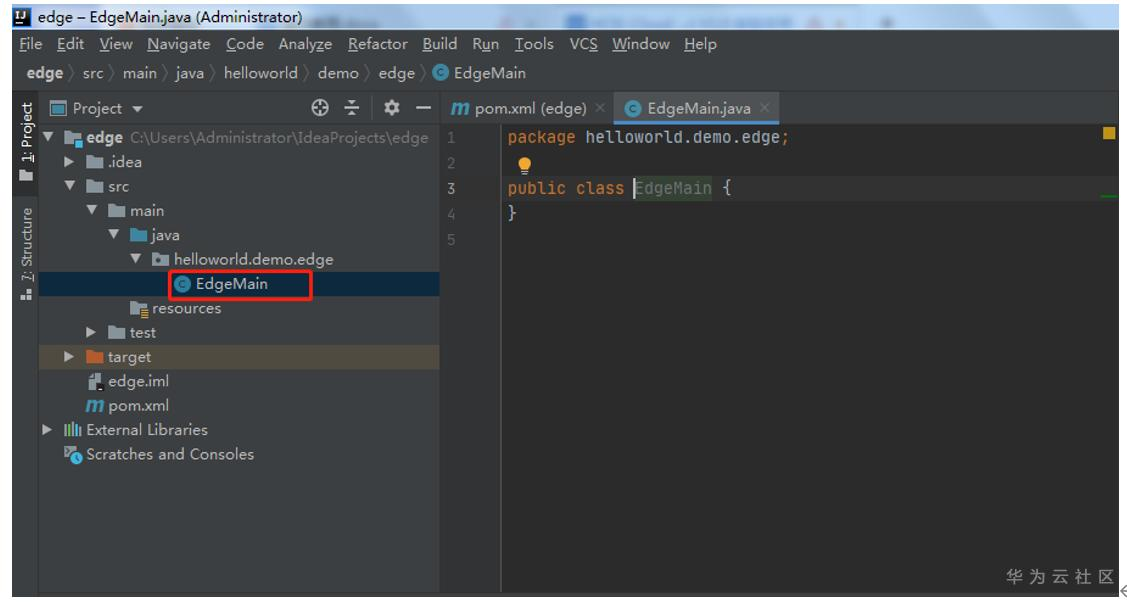

步骤 10 右键新创建的 package，新建一个“java class”。命名为“EdgeMain”。

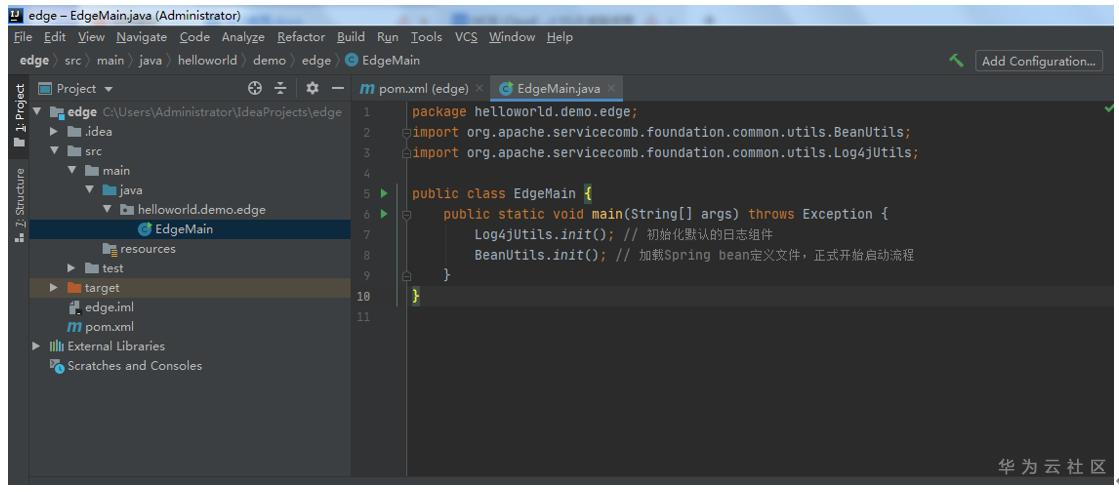

步骤 11 复制如下代码到“EdgeMain”中。红字部分创建程序后默认已给出，请确保一致。



package helloworld.demo.edge;

import org.apache.servicecomb.foundation.common.utils.BeanUtils;

import org.apache.servicecomb.foundation.common.utils.Log4jUtils;



public class EdgeMain {

  public static void main(String[] args) throws Exception {

      Log4jUtils.init(); // 初始化默认的日志组件

      BeanUtils.init(); // 加载Spring bean定义文件，正式开始启动流程

  }

}

结果如下：

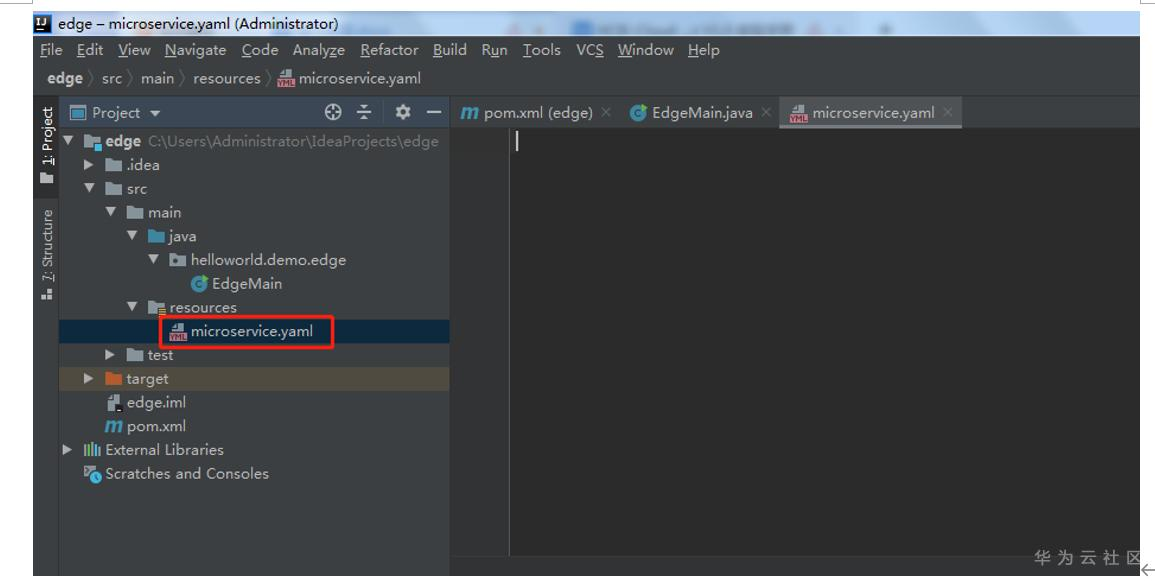

步骤 12 右键“resource”，新建一个“File”，命名为“microservice.yaml”，作为微服务框架的配置文件。

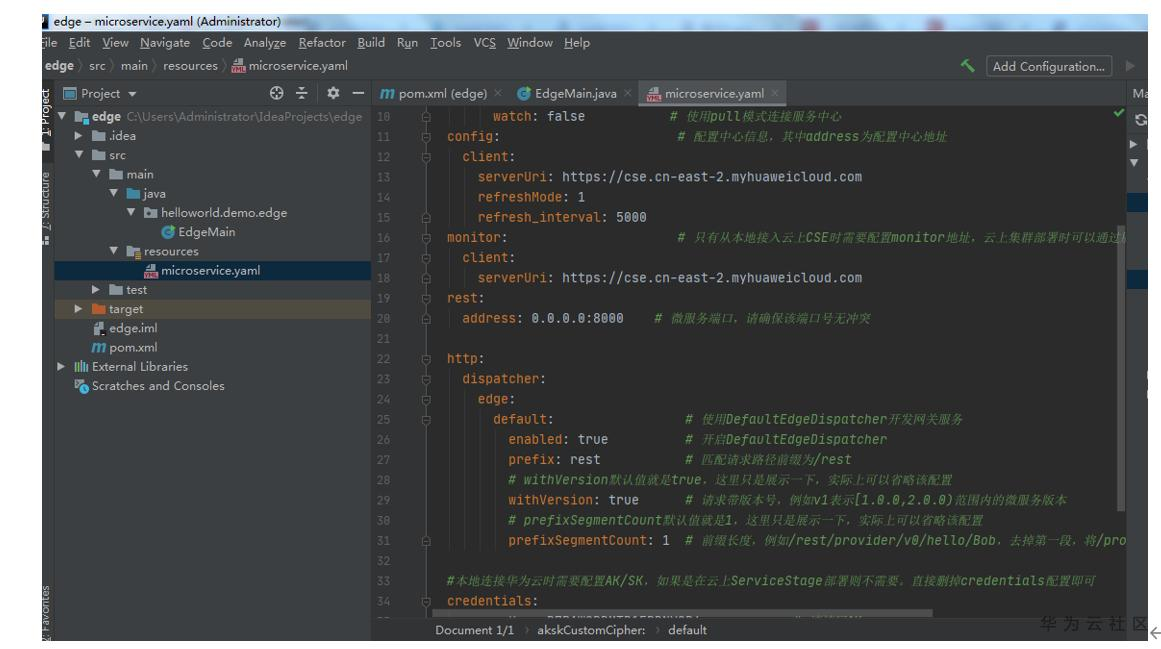

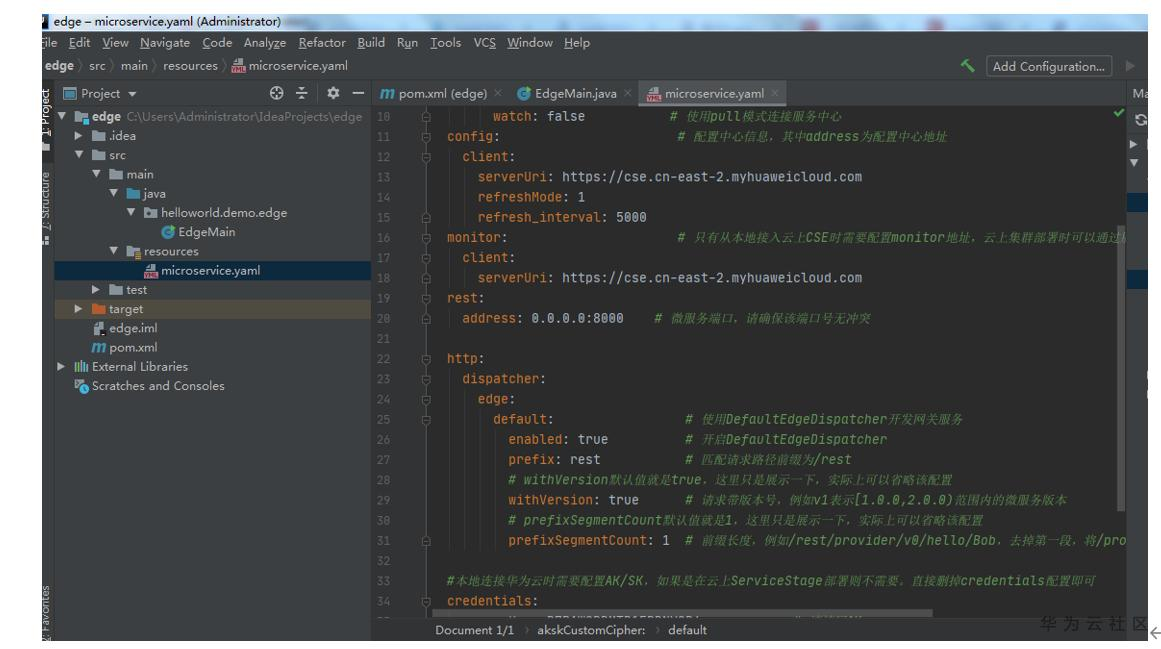

步骤 13 复制如下代码到 yaml 文件中。填写红色部分的 AKSK。

APPLICATION_ID: Demo-for-microservice   #应用Id 是微服务的一个隔离层级，默认只有同应用下的微服务可以相互调用
 service_description:
   name: edge              # 微服务名称，同应用下的不同微服务需要有不同的名称
   version: 0.0.1               # 微服务版本号
 cse:
   service:                      # 服务中心信息，其中address为服务中心地址
     registry:
       address: https://cse.cn-east-2.myhuaweicloud.com
       instance:
         watch: false           # 使用pull模式连接服务中心
   config:                       # 配置中心信息，其中address为配置中心地址
     client:
       serverUri: https://cse.cn-east-2.myhuaweicloud.com
       refreshMode: 1
       refresh_interval: 5000
   monitor:                      # 只有从本地接入云上CSE时需要配置monitor地址，云上集群部署时可以通过服务发现接入monitor
     client:
       serverUri: https://cse.cn-east-2.myhuaweicloud.com
   rest:
     address: 0.0.0.0:8000    # 微服务端口，请确保该端口号无冲突

   http:
     dispatcher:
       edge:
         default:                 # 使用DefaultEdgeDispatcher开发网关服务
           enabled: true          # 开启DefaultEdgeDispatcher
           prefix: rest           # 匹配请求路径前缀为/rest
           # withVersion默认值就是true，这里只是展示一下，实际上可以省略该配置
           withVersion: true      # 请求带版本号，例如v1表示[1.0.0,2.0.0)范围内的微服务版本
           # prefixSegmentCount默认值就是1，这里只是展示一下，实际上可以省略该配置
           prefixSegmentCount: 1  # 前缀长度，例如/rest/provider/v0/hello/Bob，去掉第一段，将/provider/v0/hello/Bob转发到后端

   #本地连接华为云时需要配置AK/SK，如果是在云上ServiceStage部署则不需要。直接删掉credentials配置即可
   credentials:
     accessKey: B7PAWGRDMTB1FRDNY2R6          #
     secretKey: LLY7e2uzIrKd13HgO5XMuf354VBaKqNO2aKDlOZD       # 请填写SK
     project: cn-east-2     # 这里的值与sc/cc/monitor的地址相对应，如果配置的是域名，CSEJavaSDK可以自动截取出project
 akskCustomCipher: default



akskCustomCipher: default



结果如下：



步骤 14  右击“EdgeMain”，运行程序。当出现如下显示时，说明服务已正常注册到 CSE 中并且实例已处于启动状态。

步骤 15 登陆华为云，打开微服务云应用平台，点击“立即使用”。https://www.huaweicloud.cn/product/servicestage.html





步骤 16  在“微服务云应用平台”界面下，选择“基础设施>微服务引擎 CSE”，点击“查看控制台”，进入 CSE 界面。

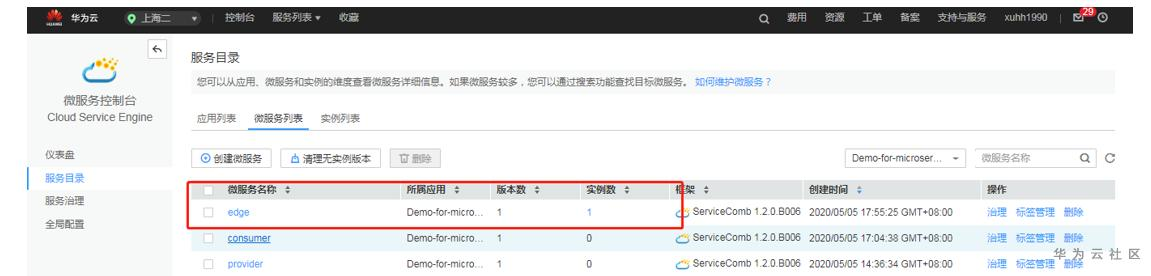

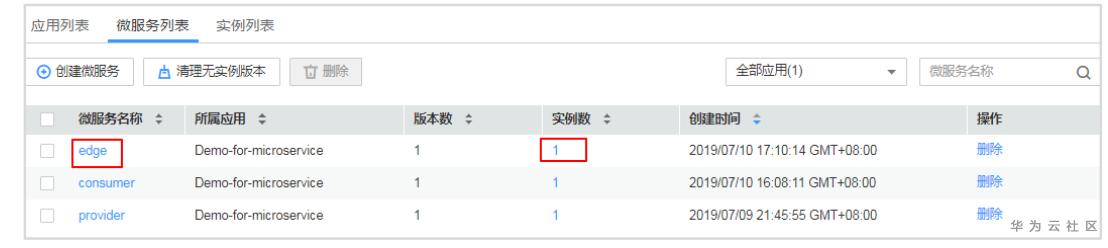

步骤 17  在“服务目录”下可以查看到“Provider”服务已成功注册到 CSE 中，并且已有实例正在运行当中。



步骤 18 打开如下网页

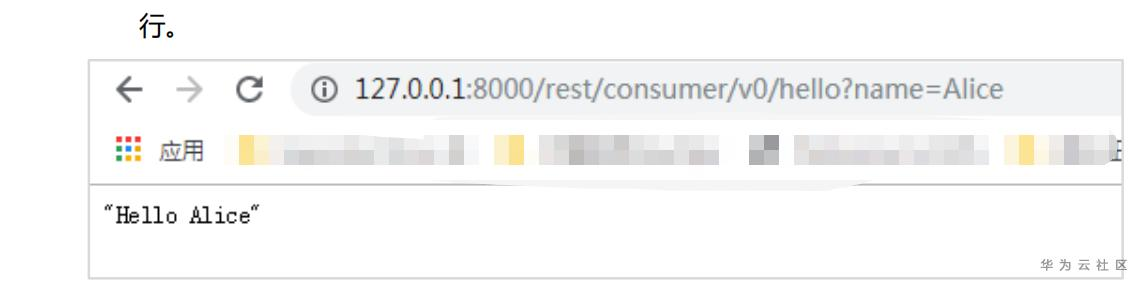

l http://127.0.0.1:8000/rest/consumer/v0/hello?name=Alice

                                      l http://127.0.0.1:8000/rest/provider/v0/hello?name=Alice 可以看到页面已正常运行。

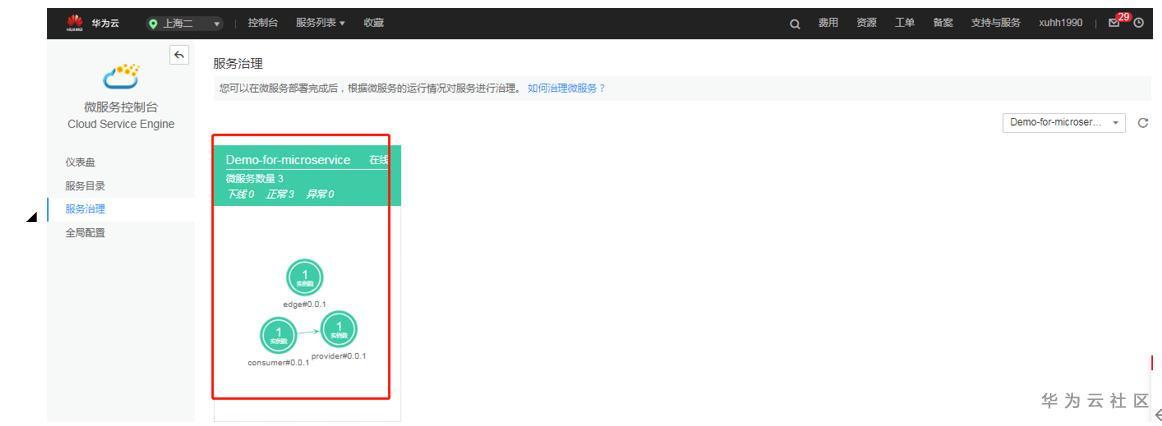

步骤 19  返回 CSE 微服务控制台，在服务治理界面可以看到 provider，consumer，edge 三个服务间的调用关系。



步骤 20  返回到 IntelliJ IDEA，分别退出 provider，consumer，edge 程序运行。则可以停止实例。

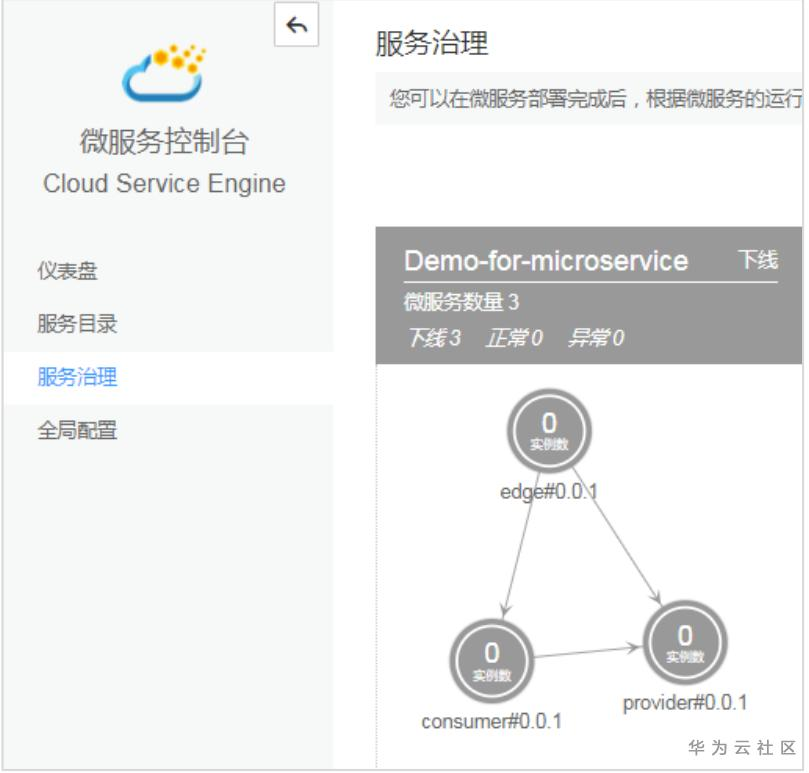

步骤 21 在微服务控制台，“服务治理”界面，可以看到服务呈灰色状态已下线。



5.1.8 服务治理之限流

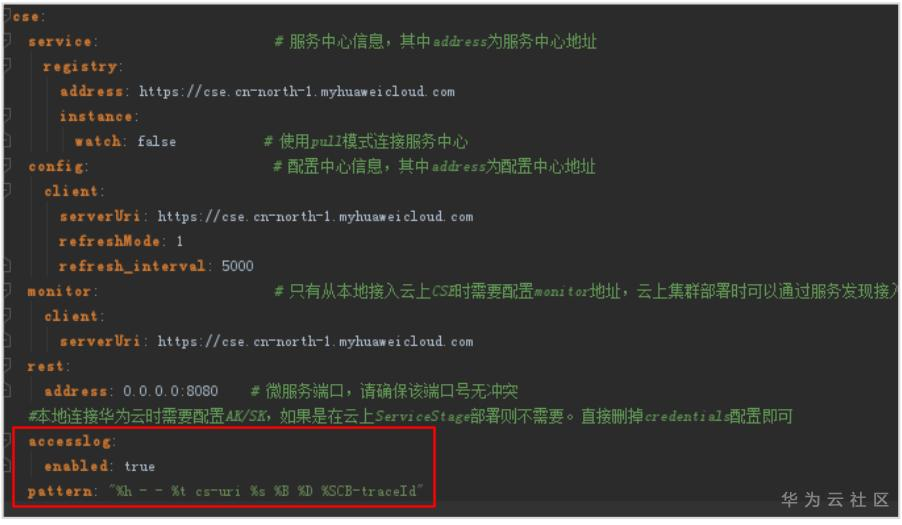

步骤 1 分别在 provider，consumer，edge 的 microservice.yaml 文件中添加如下配置。

… cse: … accesslog: enabled: true pattern: "%h - - %t cs-uri %s %B %D %SCB-traceId" …

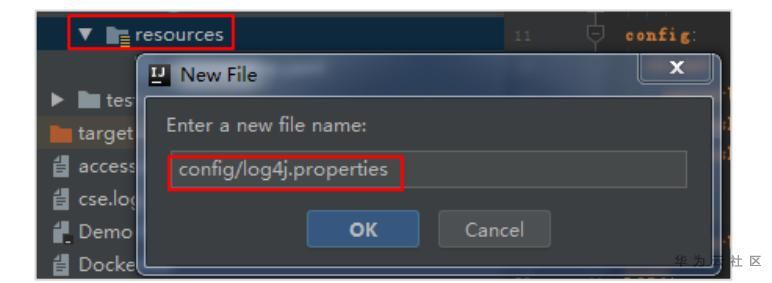

步骤 2 分别在 provider，consumer，edge 的 resources 目录下添加 config/log4j.properties 文件。右击“resource”，选择“New>File”。

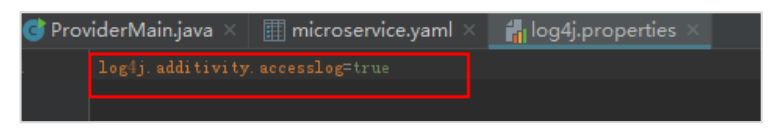

步骤 3 在文件中输入“log4j.additivity.accesslog=true”。



请在三个文件中依次进行步骤 1~步骤 3 的设置，此处不一一列举。

步骤 4  点击绿色箭头按钮，依次运行三个程序。

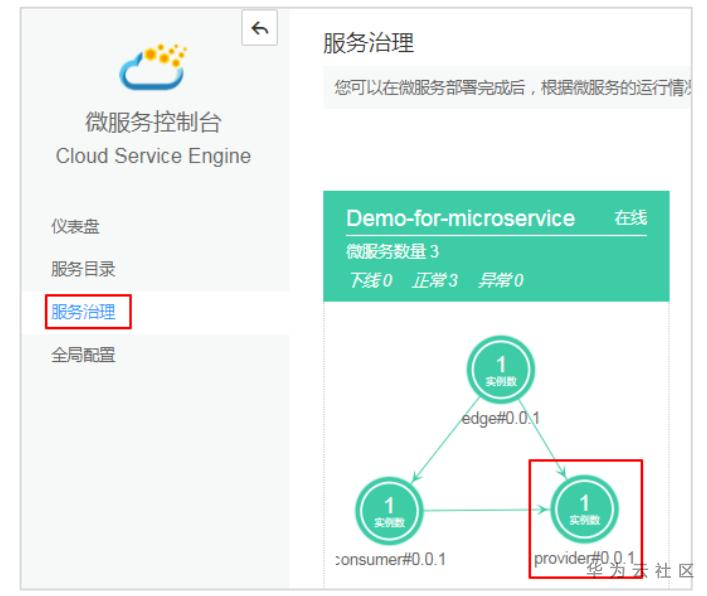

步骤 5  进入微服务控制台，”服务治理”页面，选择 provider 服务。

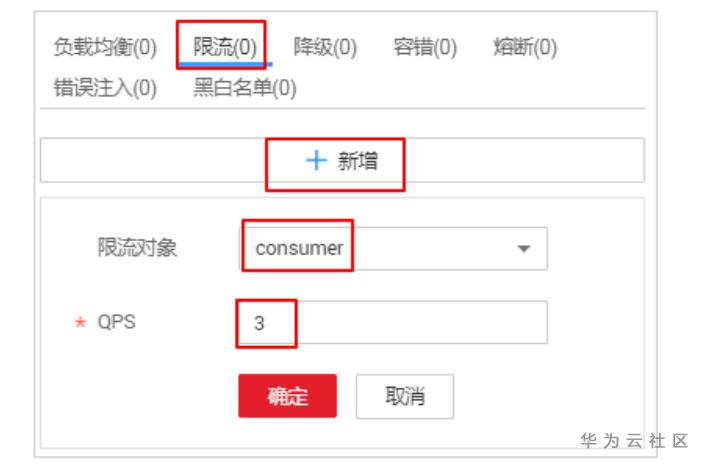

步骤 6  设置限流策略，点击“限流>新增”，限流对象为“consumer”，QPS 设置为 3。点击“确定”。





步骤 7  在 IntelliJ IDEA 中可以查看到 provider 的服务日志，以下回显内容表示治理策略已经下发成功。

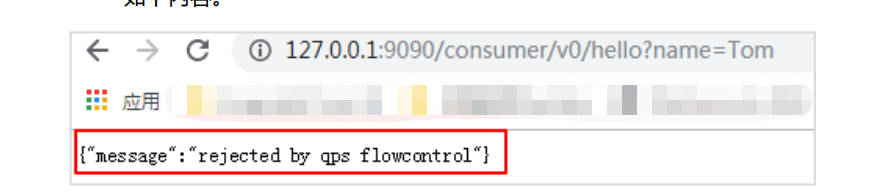

步骤 8 使用浏览器访问 http://127.0.0.1:9090/consumer/hello?name=Tom 和http://127.0.0.1:8000/rest/consumer/hello?name=Tom 并快速刷新，浏览器会返回如下内容。



步骤 9  此时在 IntelliJ IDEA 中可以查看到 provider 的服务日志，调用状态为 429。



5.2 ServiceStage 部署微服务

5.2.1 实验介绍

通过从Devcloud 中进行 fork 的代码进行云上工程的创建，实现持续交付流水线作业，进而完成云上构建与云上部署。

                          以下是本实验目标：

l 掌握云上创建工程的方法

l 掌握云上应用的生命周期管理

5.2.2 实验架构

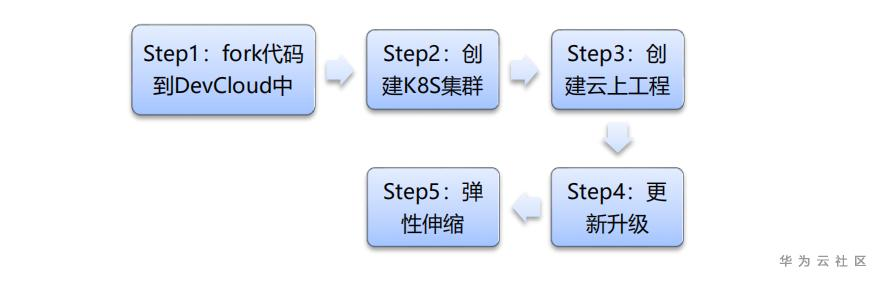

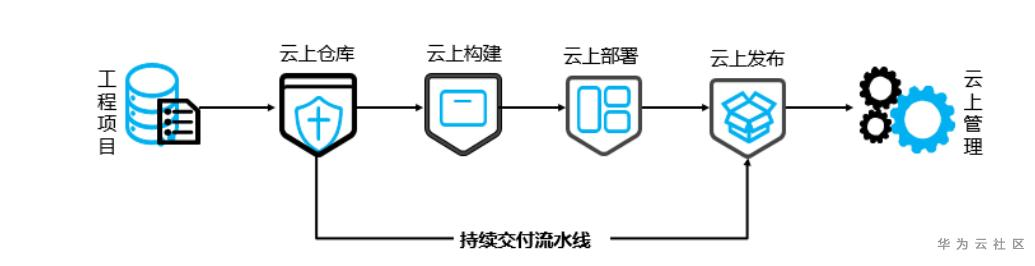

5.2.3 实验流程

5.2.4 Fork 代码到 DevCloud 中

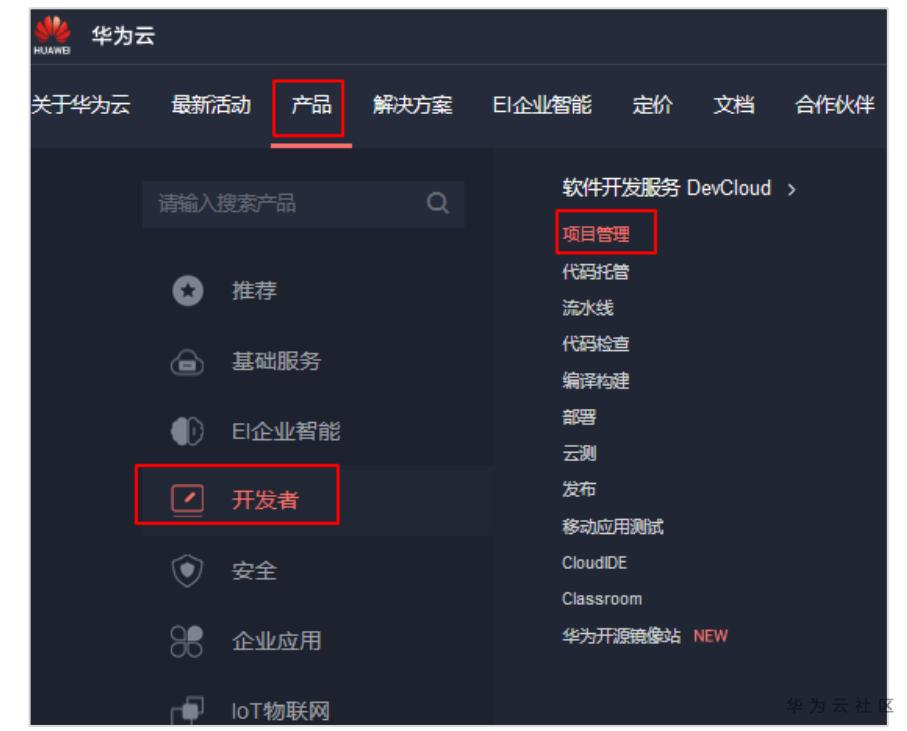

步骤 1 登录到华为云中，进入项目管理界面。https://www.huaweicloud.cn/product/projectman.html

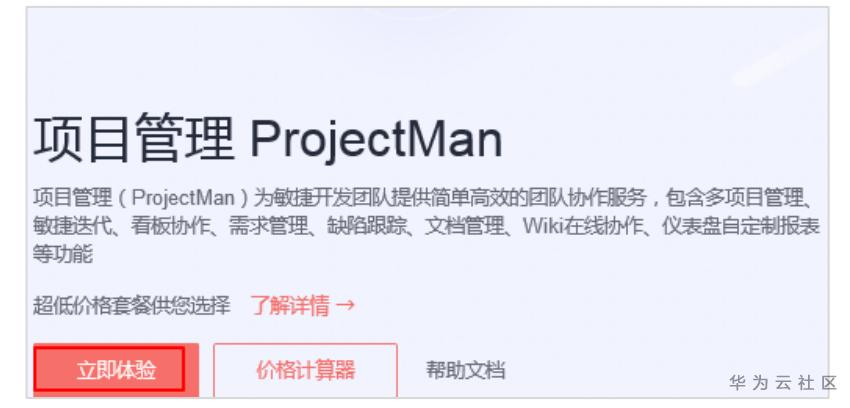

步骤 2 点击“立即体验”。

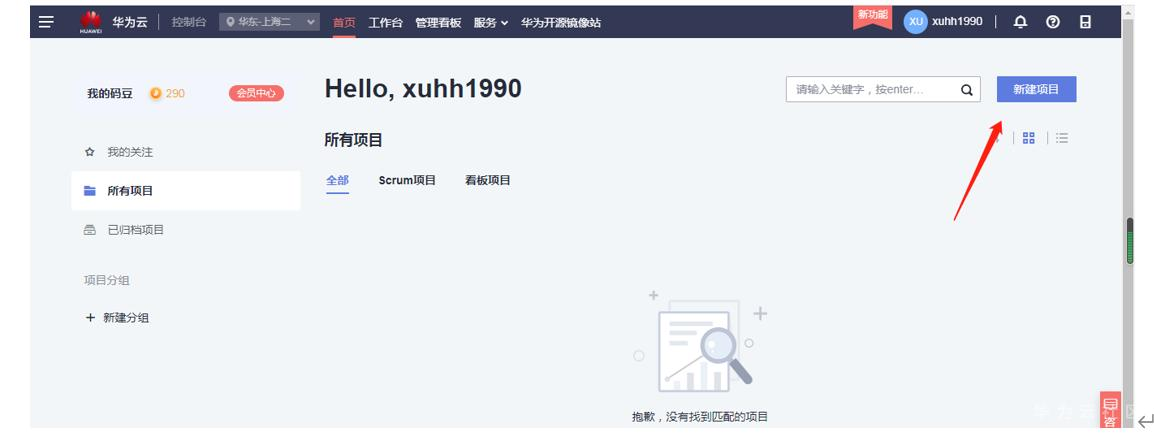

步骤 3 点击右上角“新建项目”。

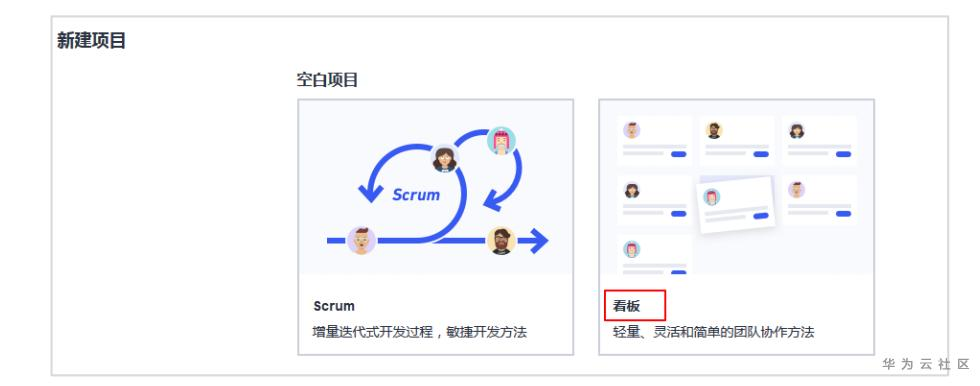

步骤 4 选择“看板”项目。

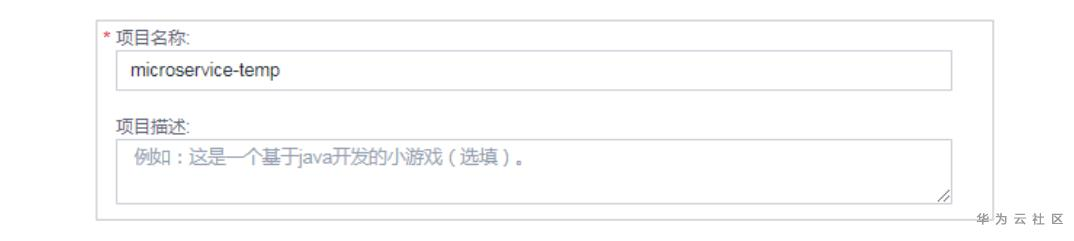

步骤 5 输入项目名称为“microservice-temp”。点击“确定”。



步骤 6 打开以下链接

https://hd.devcloud.huaweicloud.cn/codehub/project/fc4fd3f3f8274066abc5d9e5e 4bfe0ec/codehub/5270842/home

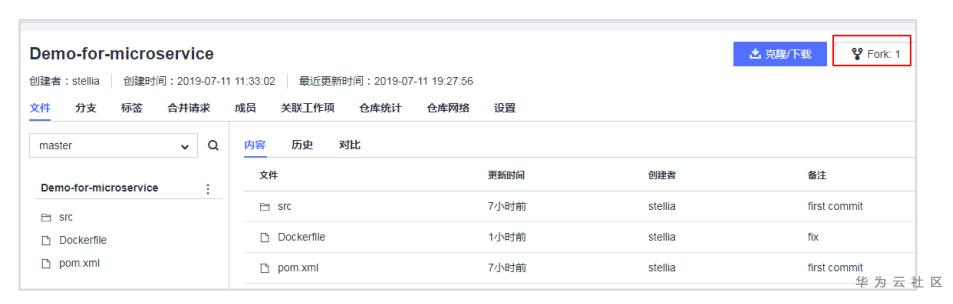

步骤 7 点击右上角“Fork”。

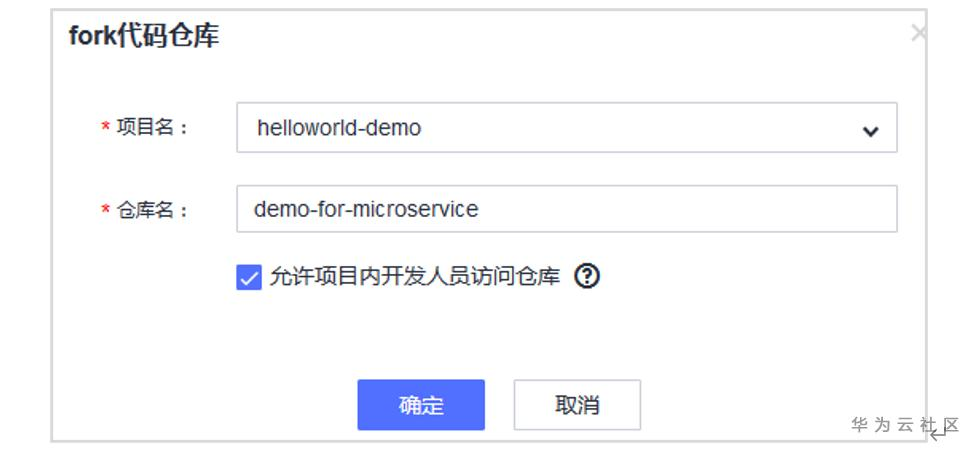

步骤 8  选择已创建的项目，并输入仓库名为“demo-for-microservice”。点击“确定”。则代码已 fork 到自己的代码仓库中。

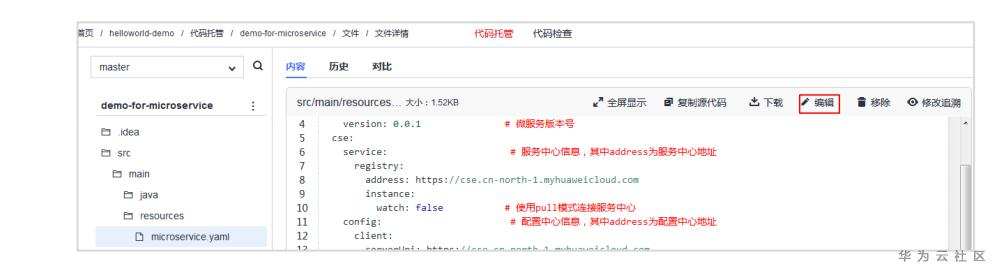

步骤 9 打开 demo-for-microservice/src/main/resources/microservice.yaml 文件，点击“编辑”。

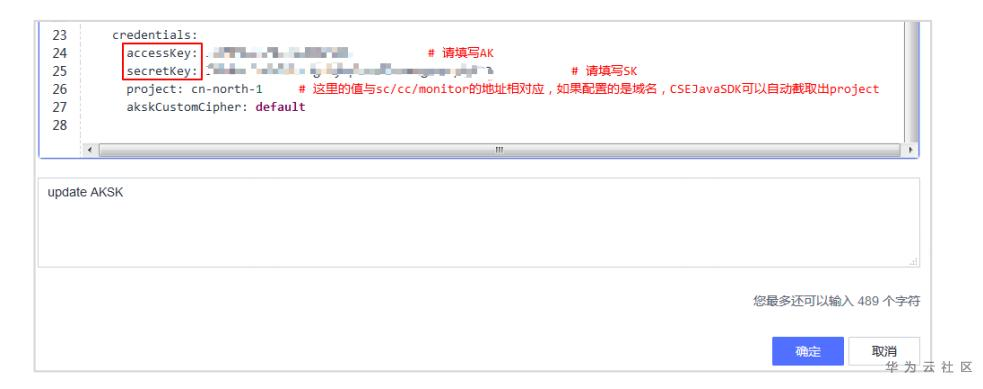

步骤 10  更改 microservice.yaml 文件中的 AKSK，为当前华为云账号的AKSK。并在备注栏中输入“update AKSK”。点击“确定”。





5.2.5 创建K8S 集群

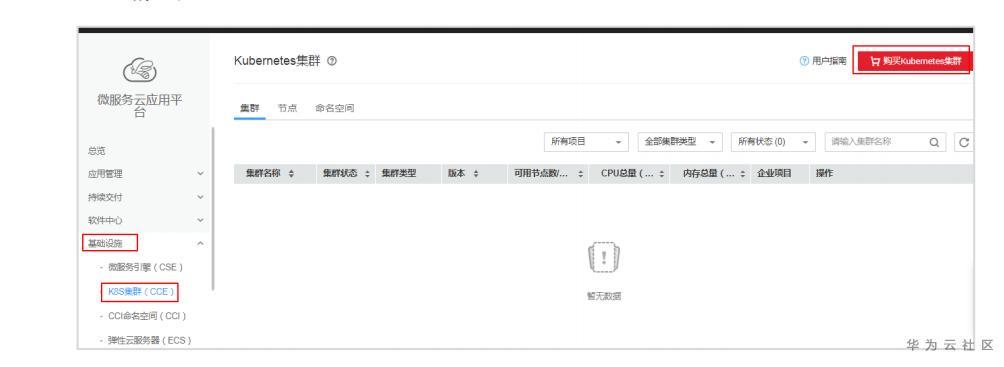

步骤 1  登陆到微服务云应用平台，在基础设施>K8S 集群页面下，点击“购买 Kubernetes 集群”。

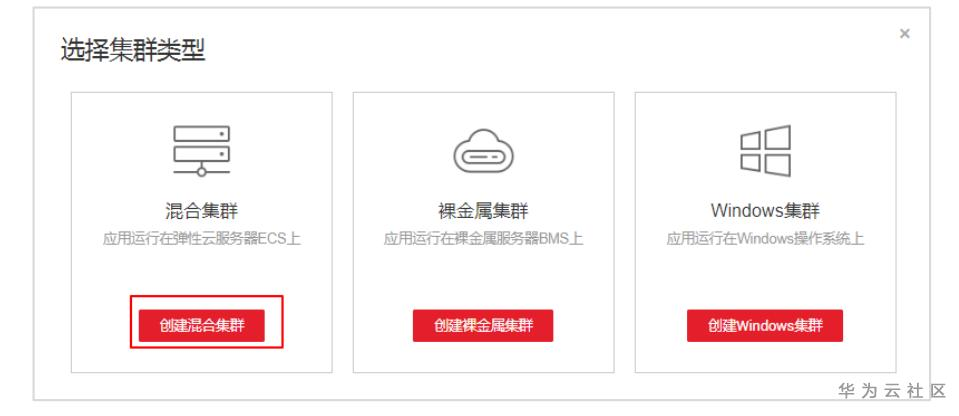

步骤 2 选择集群类型为“混合集群”。

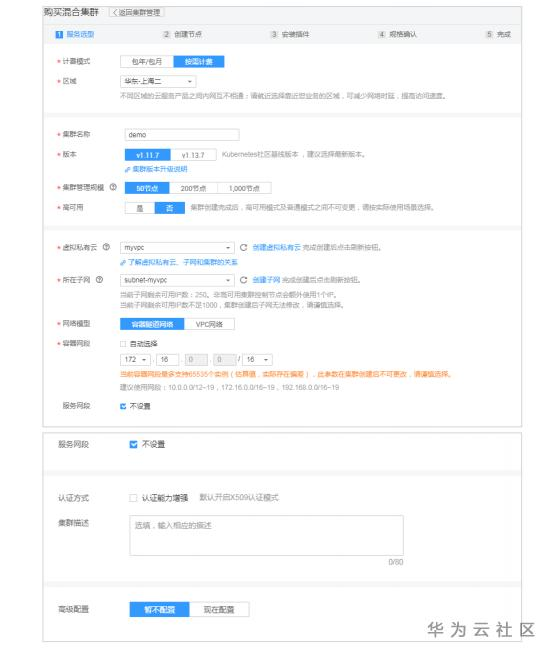

步骤 3 填写集群参数后，点击“下一步”

l 计费模式：按需计费

l 区域：华东-上海二

l 集群名称：demo

l 版本：v1.11.7

l 集群管理规模：50 节点

l 高可用：否（在弹出对话框中点击“已阅读……”并点击确定）

l 虚拟私有云：myvpc（选择已创建的虚拟私有云，若无创建请自行创建）

l 所在子网：subnet-myvpc（选择已创建的子网，若无创建请自行创建）



l 网络模型：容器隧道网络

l 容器网段：不需要勾选

l 服务网段：不设置

l 高级配置：暂不配置

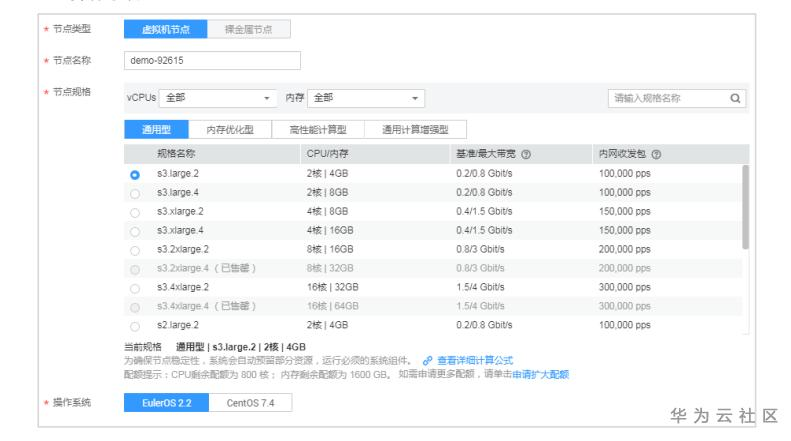

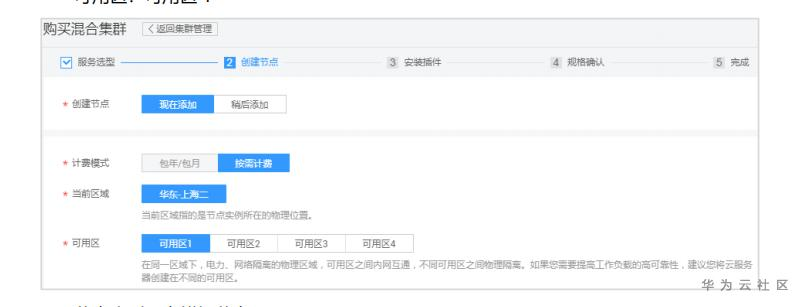

步骤 4 创建节点，填写节点参数后，点击“下一步”。

l 创建节点：现在添加

l 计费模式：按需计费

l 当前区域：华东-上海二

l 可用区：可用区 1

l 节点类型：虚拟机节点

l 节点名称：默认名称

l 节点规格：2 核|4GB

l 操作系统：EulerOS2.2

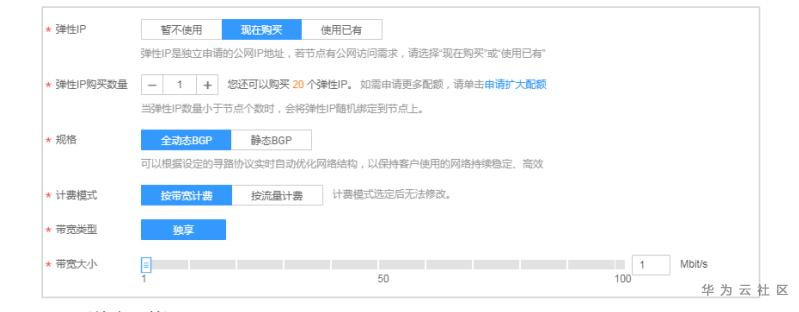

l 弹性 IP：现在购买

l 弹性 IP 购买数量：1



l 规格：全动态 BGP

l 计费模式：按宽带计费

l 宽带类型：独享

l 宽带大小：1Mbit/s

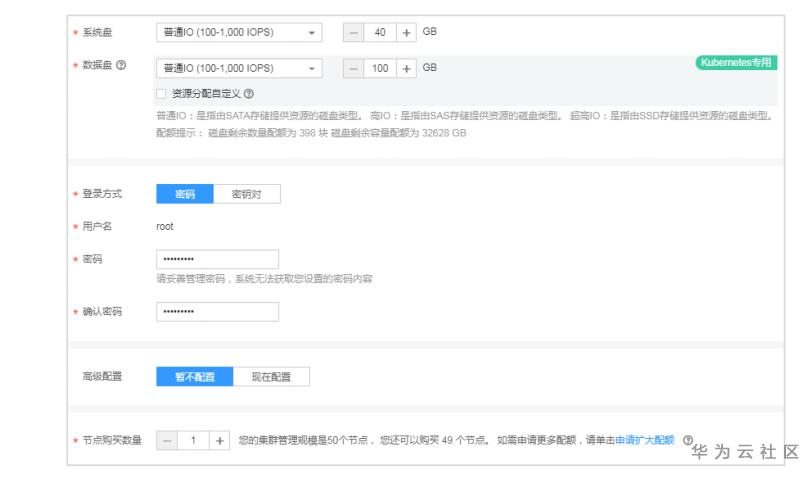

l 系统盘：普通 IO，40GB

l 数据盘：普通 IO，100GB

l 登陆方式：密码

l 用户名：root

l 密码：Huawei@12

l 确认密码：Huawei@12

l 高级配置：暂不配置

l 节点购买数量：1

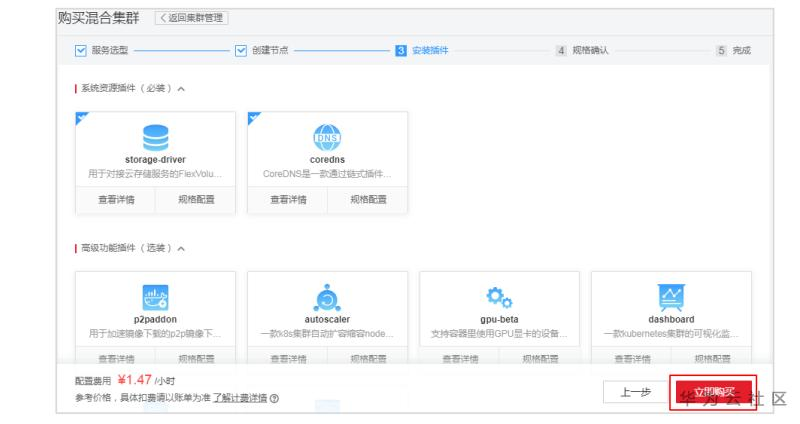

步骤 5  在安装插件页面直接点击“立即购买”。



步骤 6 确认规格后点击“提交”。在完成页面显示集群创建需要 6-10 分钟。

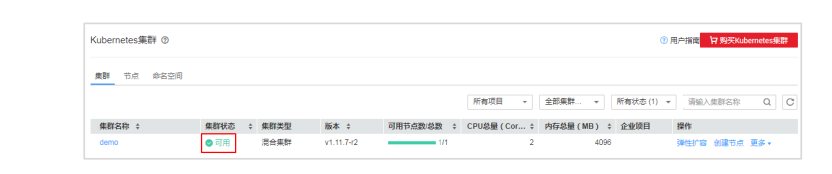

步骤 7  集群创建需要 6-10 分钟。完成创建后，返回到微服务云应用平台的“kubernetes 集群界面”，可以看到集群已完成创建。





5.2.6 创建命名空间与组织

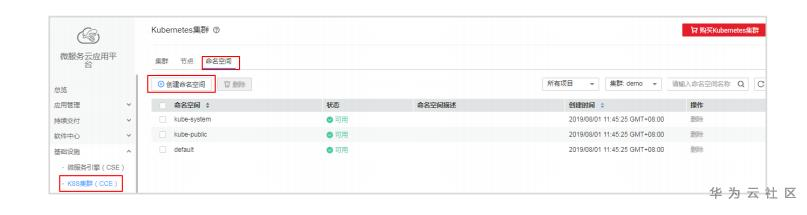

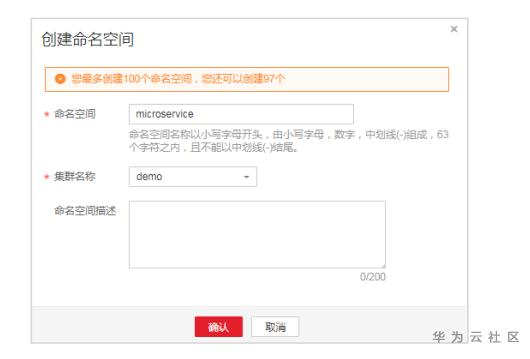

步骤 1  在微服务云应用平台的“kubernetes 集群界面”，选择“命名空间”，点击“创建命名空间”。



步骤 2  填写命名空间名称为“microservice”。点击“确定”。

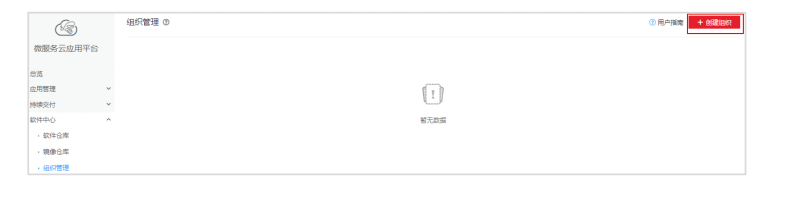

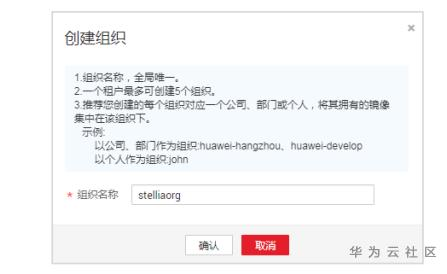

步骤 3 在微服务云应用平台的“软件中心>组织管理”界面，点击“创建组织”。





步骤 4  填写一个组织名称，此名称全局唯一。



5.1.7 创建云上工程

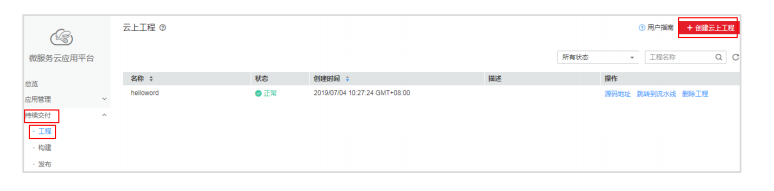

步骤 1 在微服务云应用平台，“持续交付>工程”页面下，点击“创建工程”。

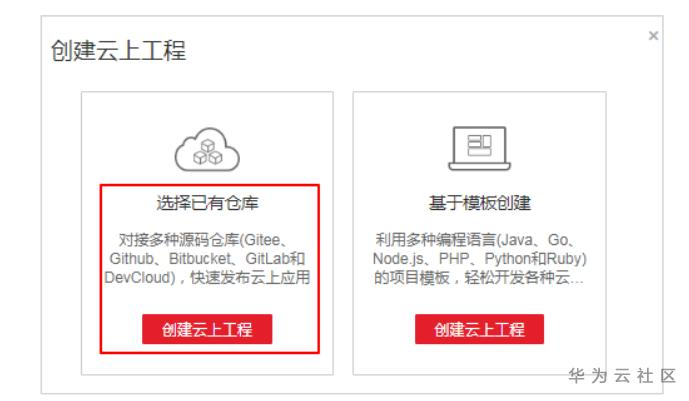

步骤 2 在对话框页面选择已有仓库，创建云上工程。

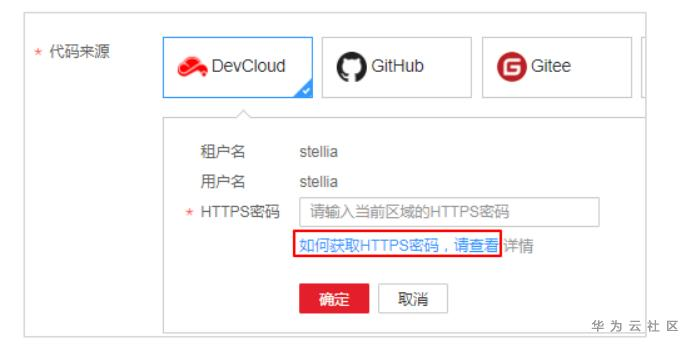

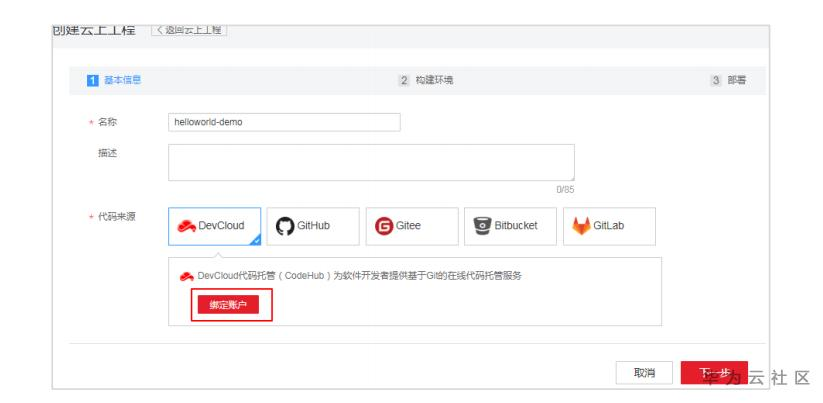

步骤 3  填写工程名称为“helloworld-demo”，选择代码来源为“DevCloud”，点击“绑定账户”。





步骤 4 点击“如何获取 HTTPS 密码，请查看”。

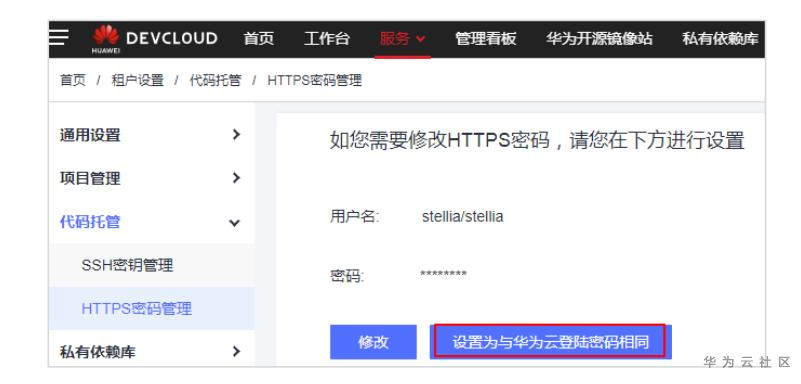

步骤 5  在跳转的 HTTPS 密码管理界面点击“设置为华为云登陆密码相同”。则使用华为云登陆密码作为 HTTPS 密码。

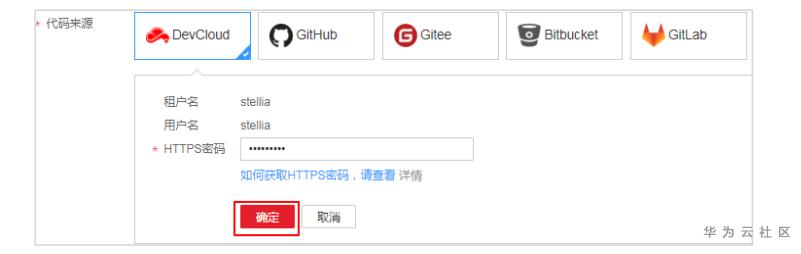

步骤 6 返回到“创建云上工程”界面，输入 HTTPS 密码。点击“确定”。

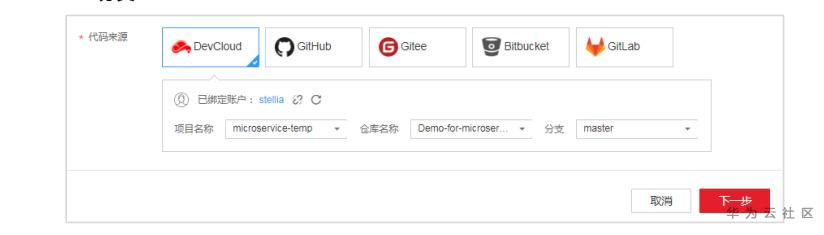

步骤 7 选择代码来源的项目、仓库及分支后点击“下一步”。按实际情况填写，示例如下：

l 项目名称：microservice-temp

l 仓库名称：Demo-for-microservice

l 分支：master

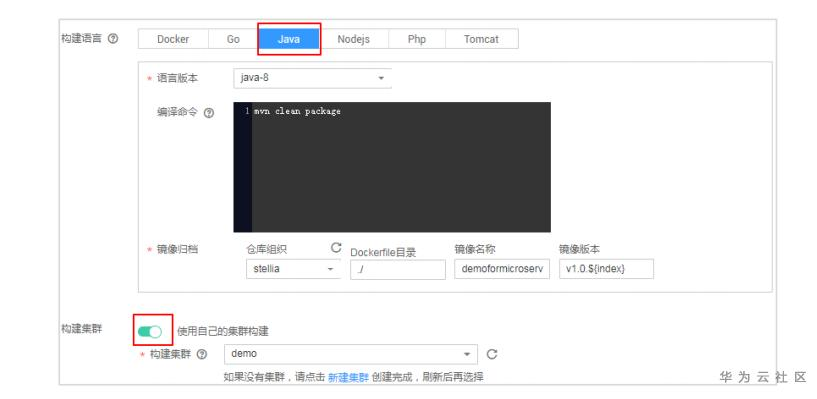

步骤 8  选择构建语言为 java，在镜像归档中，选择已有的组织。并开启“构建集群”按钮，选择已创建的集群“demo”。点击“下一步”。

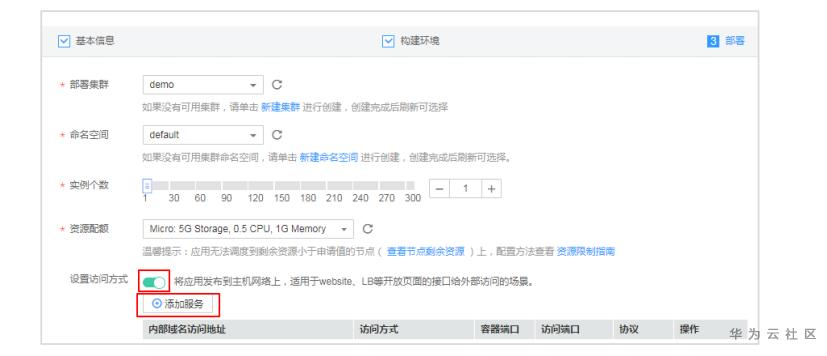

步骤 9 在部署界面，打开“设置访问方式”，点击“添加服务”。

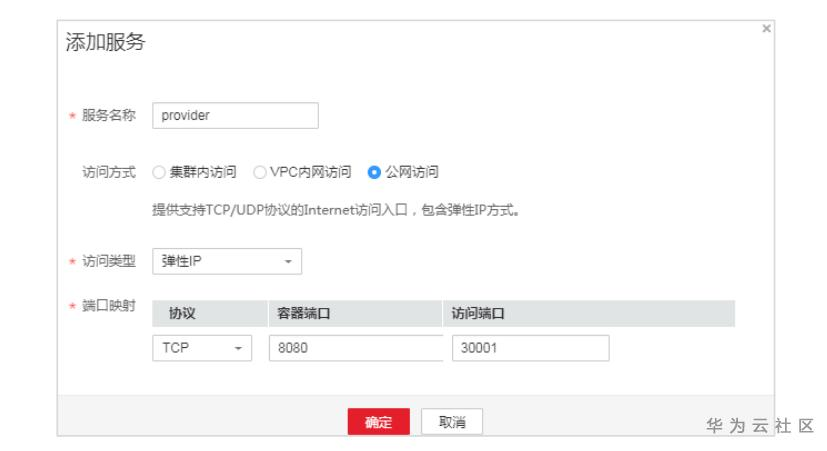

步骤 10    添加服务，设置如下参数，点击“确定”。

l 服务名称：provider

l 访问方式：公网访问

l 访问类型：弹性 IP

l 端口映射：TCP|8080|30001





步骤 11 点击“创建”。

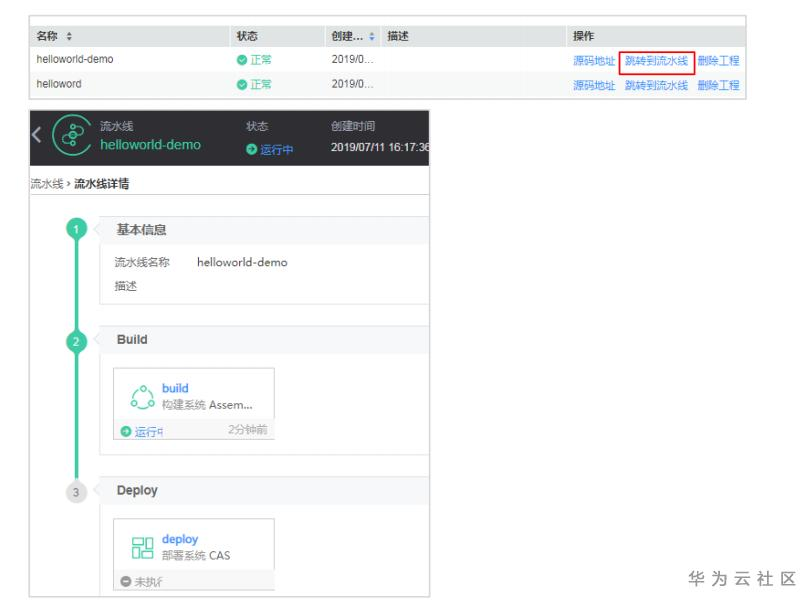

步骤 12 返回云上工程界面，点击“跳转到流水线”，可以看到流水线作业。

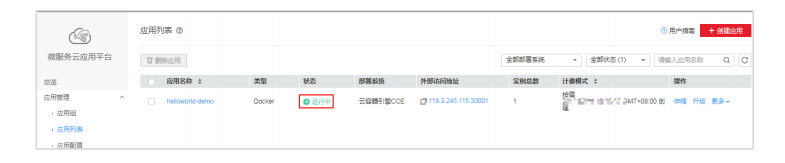

步骤 13 完成部署后，点击“应用管理>应用列表”，可以查看到应用已经正常运行。

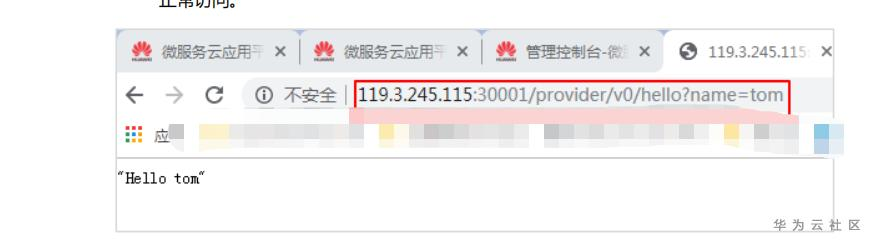

步骤 14 获取应用列表中所部属应用的外部访问地址，访问应用需加入服务契约地址，如http://IP:30001/provider/v0/hello?name=tom。此例中为http://119.3.245.115:30001/provider/v0/hello?name=tom，可以看到应用已能够正常访问。



5.2.8 更新升级

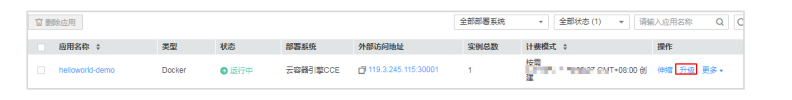

步骤 1 在应用列表中的对应的“helloworld-demo”的操作下点击“升级”。

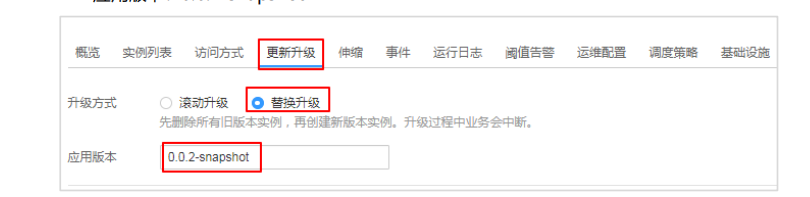

步骤 2 进入到应用管理的“更新升级”界面。更改如下配置：

l 升级方式：替换升级

l 应用版本：0.0.2-snapshot

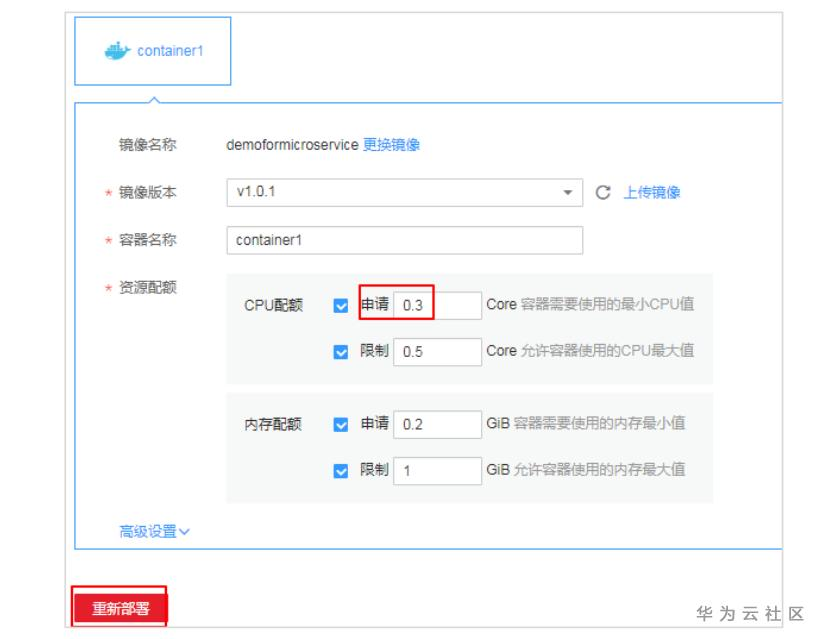

步骤 3 更改 CPU 资源配额到 0.3core 后，点击“重新部署”。

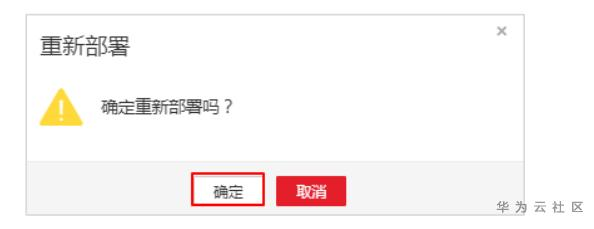

步骤 4 在弹出对话框中点击“确定”。完成应用升级。

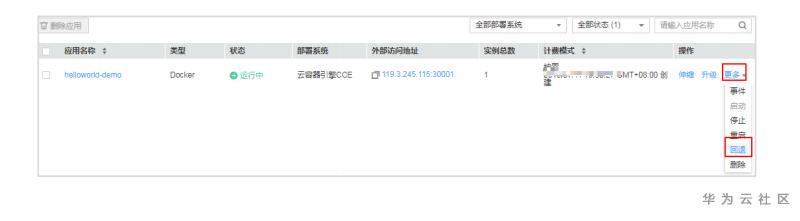

步骤 5  返回到应用列表，点击“更多>回退”。

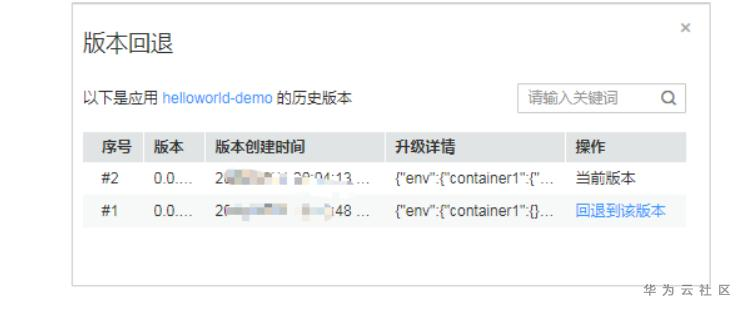

步骤 6 在版本回退中可以查看到当前版本和历史版本，可以通过该操作回退版本。



5.2.9 弹性伸缩

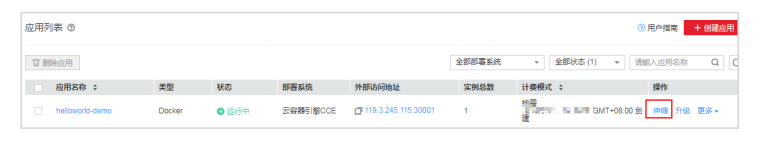

步骤 1 在应用列表中的对应的“helloworld-demo”的操作下点击“伸缩”。

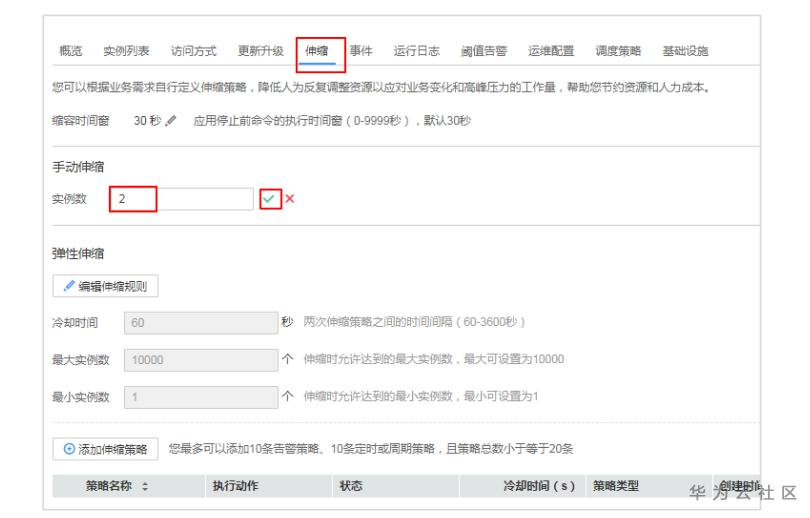

步骤 2 进入到应用管理的“伸缩”界面，调整手动伸缩实例数为 2。

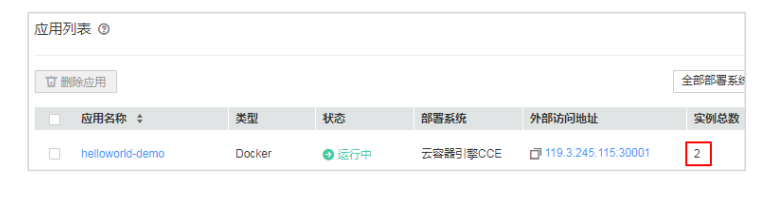

步骤 3 返回应用列表界面，可以看到“helloworld-demo”的实例数已经更改为 2。
