围观小白做实验-HCIE云服务实验第3章-公有云存储架构设计实验

实验目的

1.理解华为云存储服务的基本原理

2.理解数据上云、云上数据管理、数据备份、数据恢复的业务场景

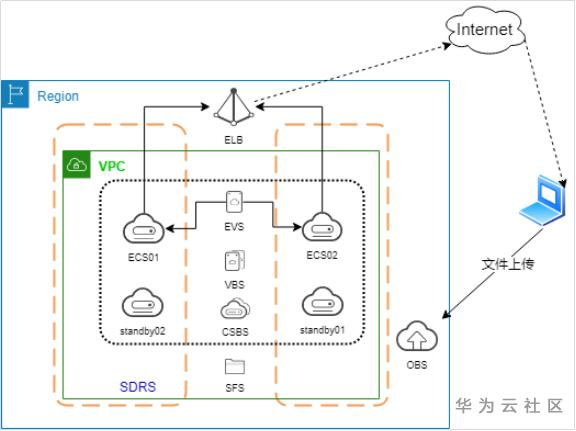

实验组网

1.实验准备

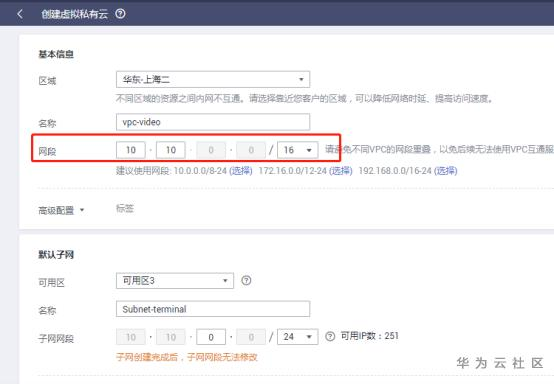

VPC准备

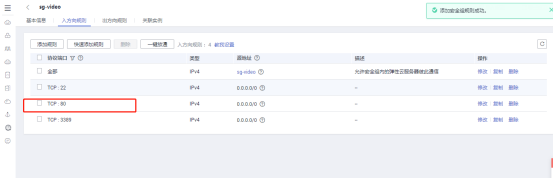

安全组配置

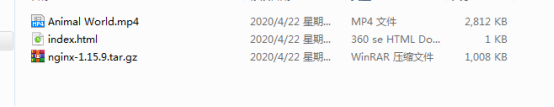

准备好实验要用到的文件

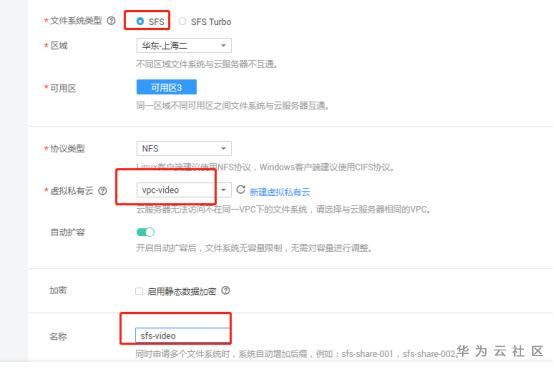

2.新增SFS文件存储



域名地址：sfs-nas3.cn-east-2.myhuaweicloud.com:/share-7da09e16

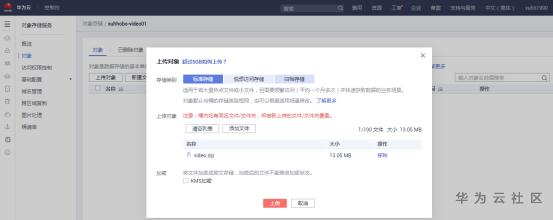

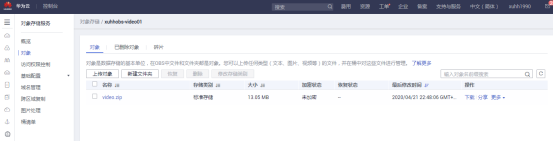

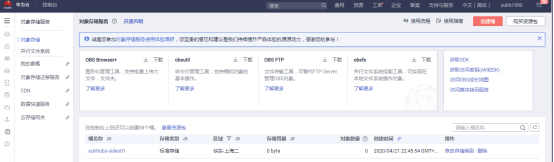

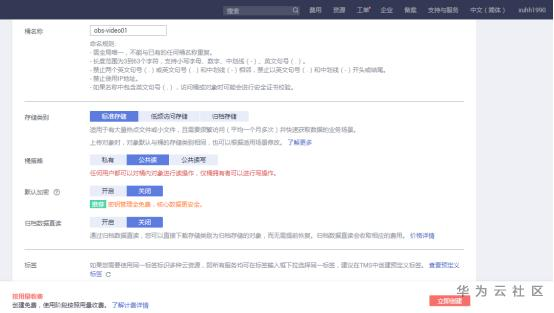

3.新增OBS对象存储桶

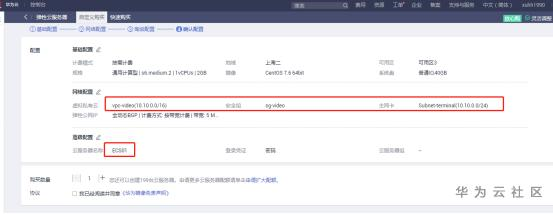

4.新增弹性云服务器ECS01









5. 挂载SFS文件系统

挂载SFS文件系统，登录ECS01，通过以下步骤并输入命令挂载SFS文件系统。

创建video文件夹：mkdir /video

安装nfs-utils：yum -y install nfs-utils

挂载SFS：mount -t nfs -o vers=3,timeo=600,nolock,rsize=1048576,wsize=1048576,hard,retrans=3,noresvport,async,noatime,nodiratime sfs-nas3.cn-east-2.myhuaweicloud.com:/share-7da09e16 /video





通过mount命令查看挂载是否成功：

mount|grep video



输入以下命令设置自动挂载：

echo -e "sfs-nas3.cn-east-2.myhuaweicloud.com:/share-7da09e16 /video nfs vers=3,timeo=600,nolock,rsize=1048576,wsize=1048576,hard,retrans=3,noresvport,async,noatime,nodiratime 0 0" >>/etc/fstab

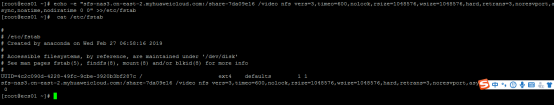

通过cat命令确认/etc/fstab内容，如果文件有错误，请通过vi编辑修改：

cat /etc/fstab



确认自动挂载是否生效：

umount /video

mount -a

mount |grep video

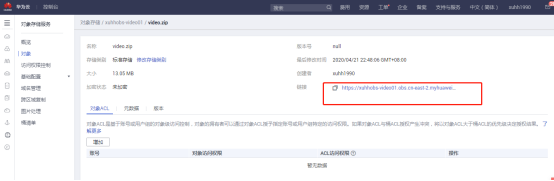

从OBS下载实验文件到SFS，复制OBS下载地址



https://xuhhobs-video01.obs.cn-east-2.myhuaweicloud.com/video.zip

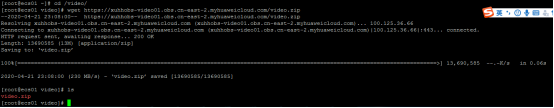

通过以下命令在ECS01的SFS挂载点下载该视频文件（替换红色字体）

cd /video/

wget https://xuhhobs-video01.obs.cn-east-2.myhuaweicloud.com/video.zip

ls

下载后查看下载的文件：

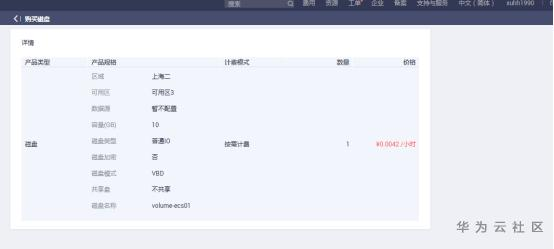

购买EVS磁盘并挂载磁盘

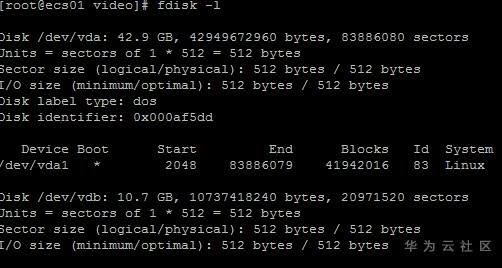

通过fdisk命令查看磁盘是否已经挂载：

fdisk –l



新添加的磁盘盘符为/dev/vdb

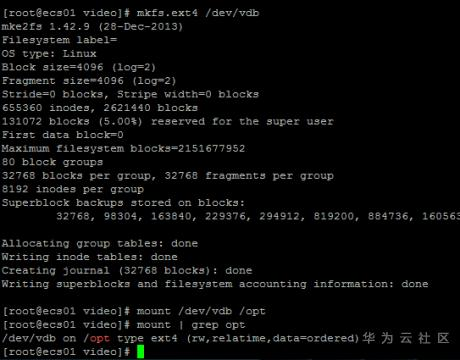

创建文件系统

为/dev/vdb创建文件系统，挂载到/opt目录:

mkfs.ext4 /dev/vdb

mount /dev/vdb /opt

mount | grep opt



设置自动挂载

通过如下命令设置自动挂载（也可以通过vi手动编辑）：

echo -e "/dev/vdb/\t/opt\text4\tdefaults\t1 1" >>/etc/fstab

通过以下命令验证自动挂载是否生效：

umount /opt

mount -a

mount | grep opt





6.部署视频流播放服务

编译安装nginx

通过如下命令编译安装nginx

cd /video

yum install -y unzip

unzip -o video.zip

cd video

cp nginx-1.15.9.tar.gz /opt/

cd /opt

yum install -y pcre*，是一个用C语言编写的正则表袭达式函百数库

yum install -y zlib*，zlib是提供数据压缩用的函式库

tar -xvf  nginx-1.15.9.tar.gz，也是解压的一种

cd nginx-1.15.9

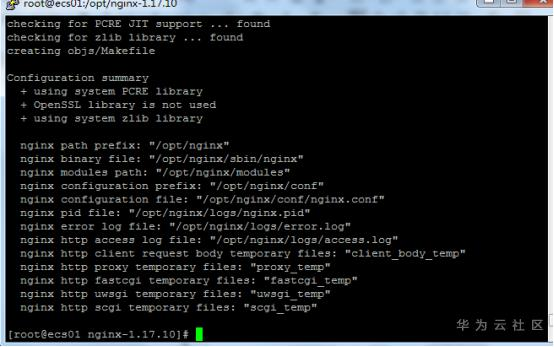

./configure --prefix=/opt/nginx

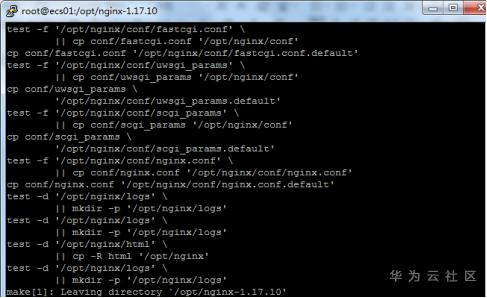

make && make install





编辑html文件

通过以下命令修改nginx.conf

cd /opt/nginx/conf

sed -i "0,/root   html/s/root   html/root   \/video\/video/" nginx.conf



验证视频播放

通过以下命令启动nginx

cd /opt/nginx/sbin/

killall nginx

./nginx

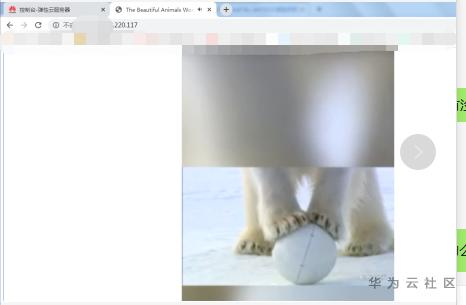

在浏览器中输入ecs01的公网IP，查看播放视频效果：







设置开机自启动

通过以下命令设置自动启动

echo -e "\n#start nginx\nsleep 10\ncd /opt/nginx/sbin\n./nginx" >> /etc/rc.local

chmod +x /etc/rc.d/rc.local



7. 高可用部署

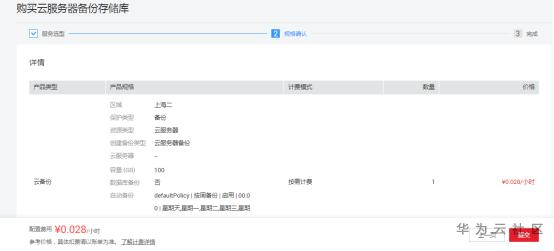

先创建备份存储库

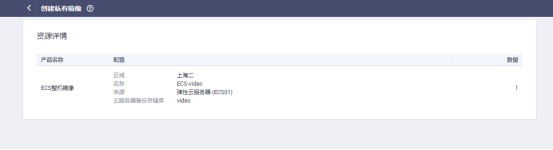

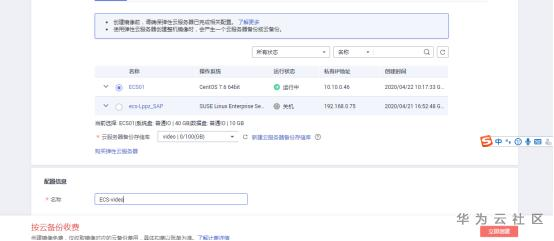

再创建ecs01的私有镜像

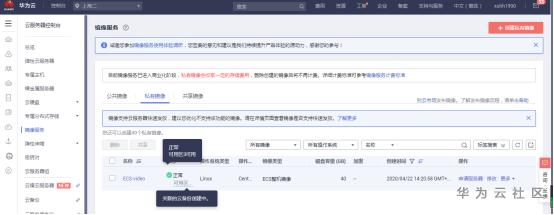

ECS01私有镜像成功创建截图

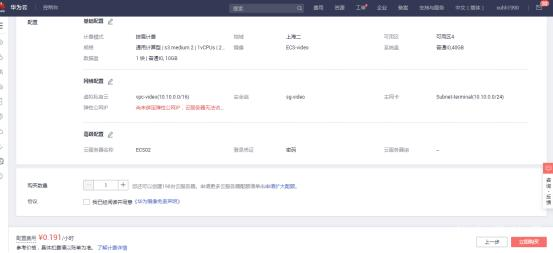

通过ECS01整机镜像创建ECS02

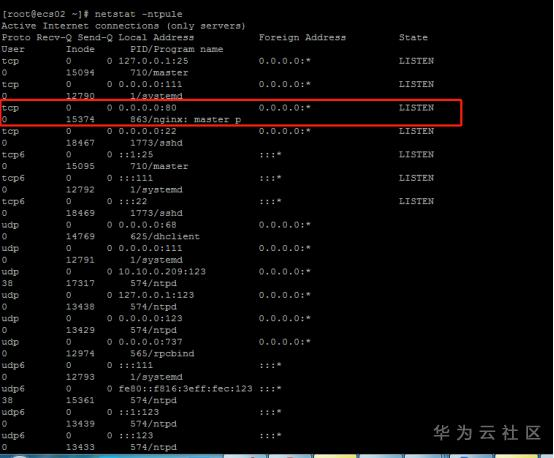

登录ECS02通过以下命令确认服务状态

netstat -ntpule

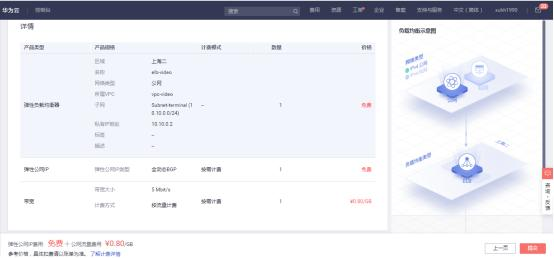

配置负载均衡

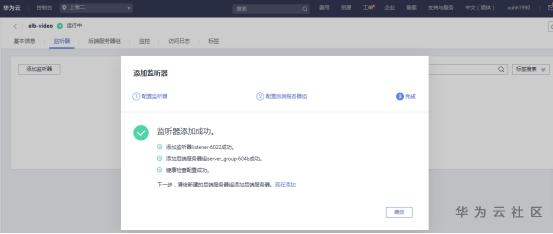

为负载均衡添加监听器

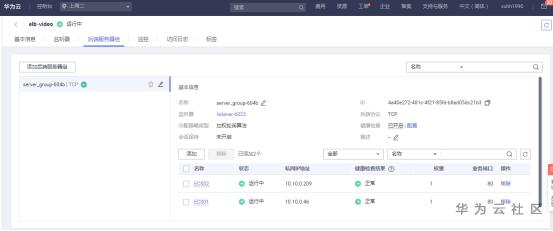

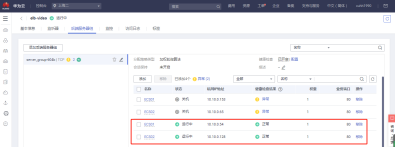

为负载均衡添加后端服务器并选择ECS01，ECS02添加到后端服务器组



验证可用性

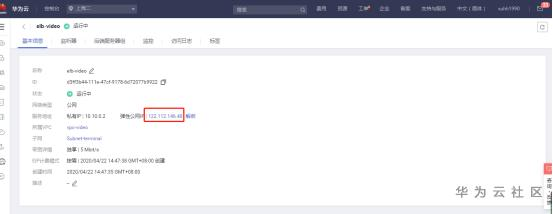

在浏览器打开负载均衡器的外网地址： 122.112.146.48，确认服务状态

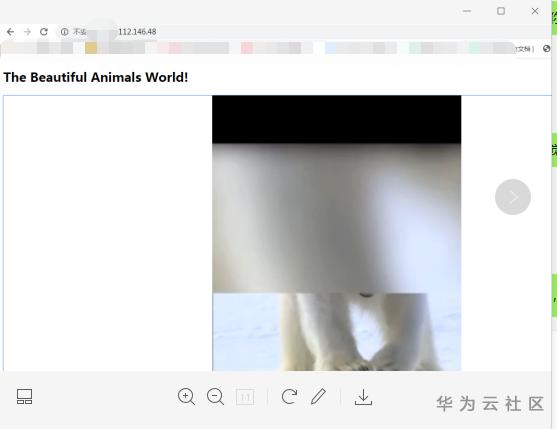

打开122.112.146.48，可正常观看视频







8.配置存储容灾服务

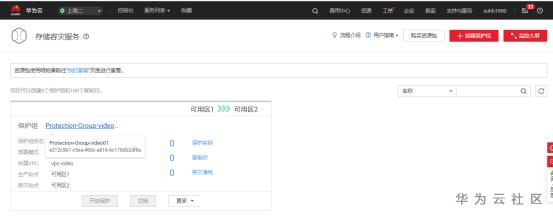

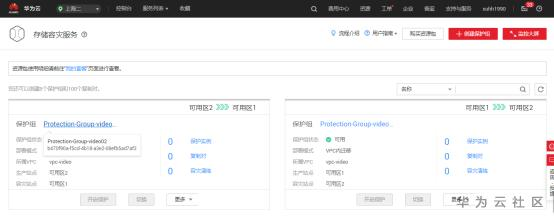

配置容灾保护组Protection-Group-video01















配置容灾保护组Protection-Group-video02

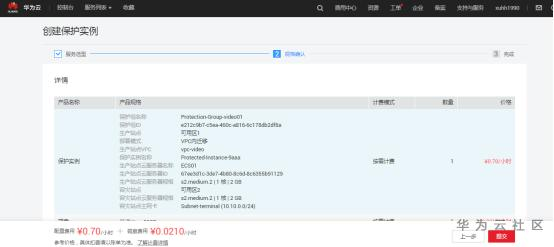

为保护组01新增保护实例

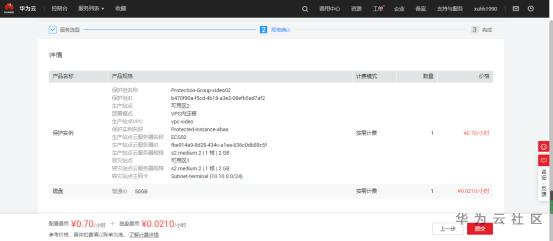

为保护组02新增保护实例

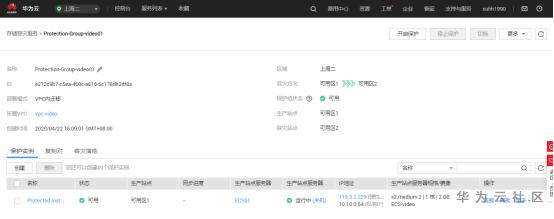

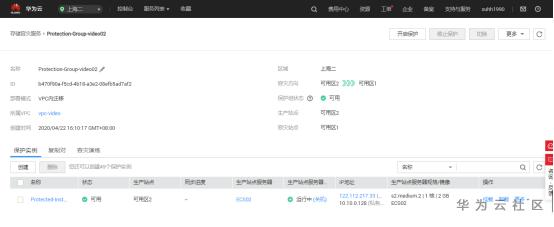

查看新增的保护实例（容灾状态）

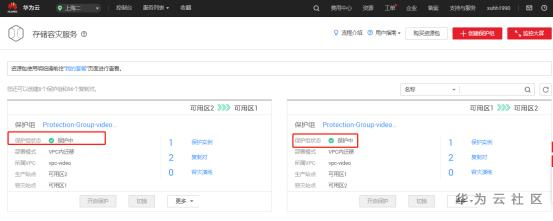

保护实例添加后，点击“开启保护”



在负载均衡中添加存储容灾服务创建的保护实例

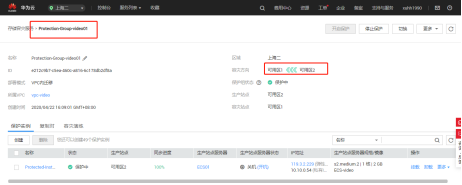

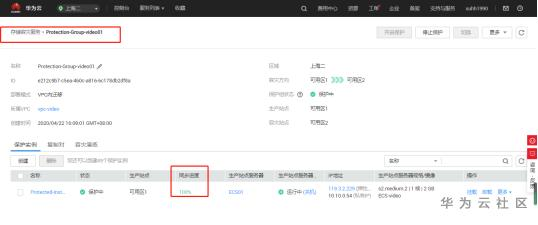

查看保护组01，确认同步状态为100%

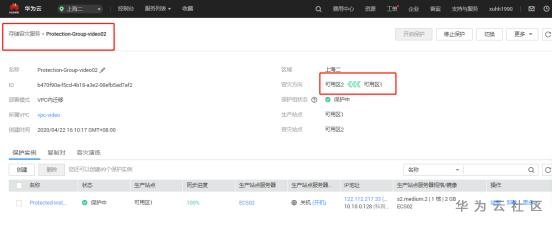

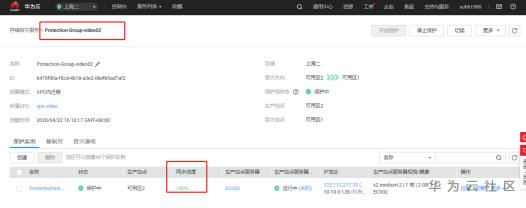

查看保护组02，确认同步状态为100%

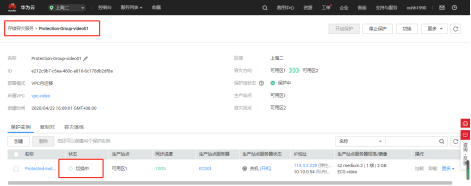

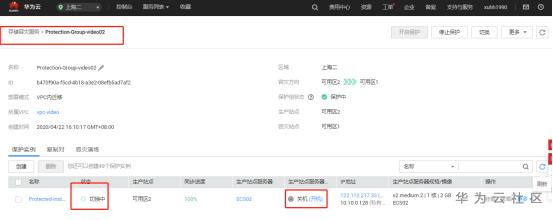

切换保护组01的实例





切换保护组02的实例

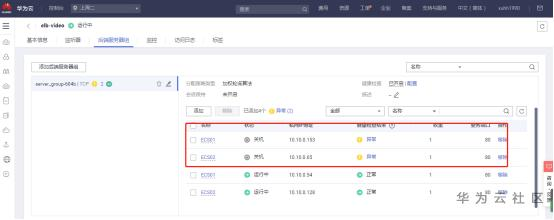

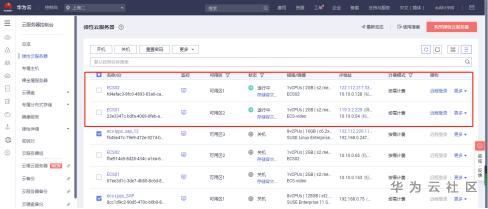

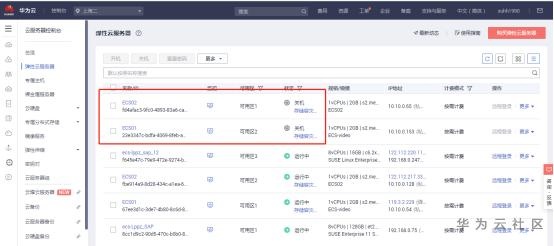

查看ECS列表和负载均衡器组





验证服务可用性，在浏览器打开负载均衡的外网IP，查看视频能否播放



SFS和EVS的区别是什么？

可参考:https://support.huaweicloud.cn/obs_faq/obs_faq_0074.html

存储数据的逻辑不同：

EVS存放的是二进制数据，无法直接存放文件，如果需要存放文件，需要先格式化文件系统后使用。SFS存放的是文件，会以文件和文件夹的层次结构来整理和呈现数据。

访问方式不同：

EVS只能在ECS/BMS中挂载使用，不能被操作系统应用直接访问，需要格式化成文件系统进行访问。SFS在云服务器中挂载使用。需要指定网络地址进行访问，也可以将网络地址变为本地目录后进行访问，使用的是NFS和CIFS的网络文件系统协议。

使用OBS对象存储服务有哪些优势？

OBS可以提供海量、安全、高可靠、低成本的数据存储能力，可供用户存储任意类型和大小的数据，可以通过互联网或专线直接访问，常用于大数据分析、静态网站托管、在线视频点播、基因测序和智能视频监控等对存储要求较高的业务场景，存储容量可以达到EB级别，支持TB/s级别的带宽，支持远程访问也可单独使用
