物联网常用开发板(下)
1 引言
在物联网常用开发板（上）篇中简单介绍了几款开发板，本文将介绍GD32F450i-EVAL、GD32F303以及树莓派三款开发板。
2.1 GD32F450i-EVAL

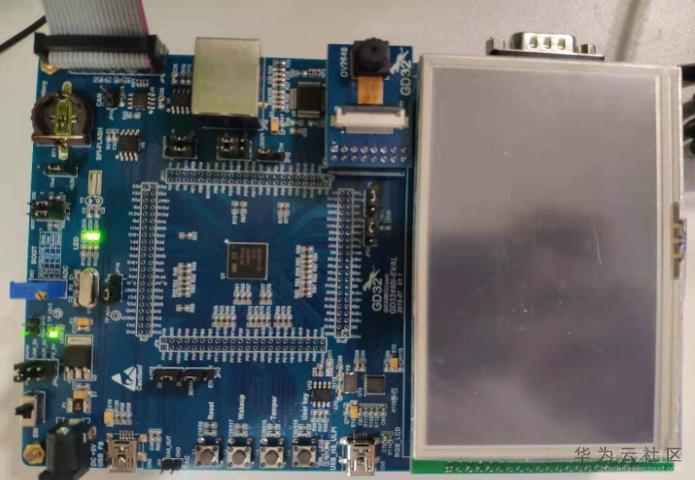

GD32F450i-EVAL，该开发板的主控单元为GD32F450IKH6、200MHz，是由ＧＤ兆易创新公司生产的一款基于Cortex-M4的高性能新芯片，共有140（16*8+12）个通用I/O引脚，PA-PI共9组，其中PA-PH 8组中每组有0-15共16个引脚，外加PI0-PI11共12个引脚。具有以太网接口，可接扩展屏幕4.3寸，分辨率为480*272以及30万像素数字摄像头，256M的SDRAM缓存。板载GD当然对于GD开发板有很多产品，下链接中给出了GD32系列开发板的选择指南https://wenku.baidu.com/view/de534cfe4bfe04a1b0717fd5360cba1aa8118c63.html，具体如下图。
其主要参数如下表：
参数 |
详情 |
存储 |
Flash：3072K SRAM：256KB |
SD卡 |
系统支持32GB的SD卡存储扩展 |
按键 |
一个复位键，3个功能按键 |
供电 |
USB 5V USB_FS,、USB_HS_ULPI, GD-Link |
LED灯 |
LED1、LED2、LED3 |
调试接口 |
J-Link、GD-Link、CH340 虚拟串口 |
通用接口 |
USART*4、I2C*3、SPI*6、CAN*2、USB（FS+HS）、ADC*3、DAC*2、UART*4 |
2.2 GD32F303

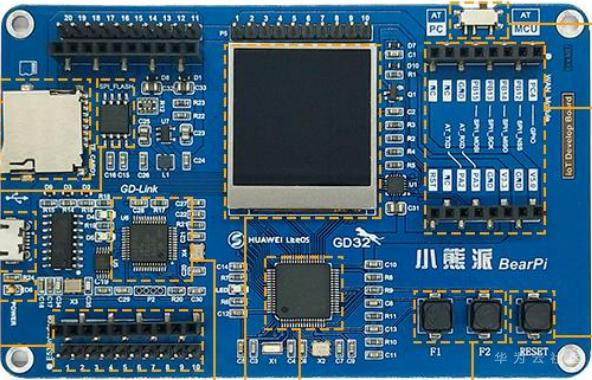

小熊派开发板包括ST和GD两款，前文介绍过STM32L431，本文主要介绍GD的这款开发板的主控芯片为GD32F303RGT6，80MHz。除了主控芯片，其大体功能与ST版本的小熊派开发板较为类似，比如传感器以及通信模组的可扩展设计以及整体的芯片布局，key以及led灯的位置以及数量上大体相似，具体如下图。
其主要参数如下表：
参数 |
详情 |
存储 |
Flash：1024K SRAM：96KB |
SD卡 |
系统支持32GB的SD卡存储扩展 |
外扩Flash |
外扩8MB SPI Flash |
按键 |
一个复位键，两个功能按键 |
供电 |
USB 5V或外部电源5V |
LED灯 |
上电指示LED红色，下载指示LED橙色，一个用户定义LED，蓝色。 |
调试接口 |
USB 转 GD-Link、CH340 虚拟串口 |
通用接口 |
WAN interface（UART）、I2C*1、SPI*2、ADC*1、DAC*1、UART*3 |
2.3树莓派
相信大多数嵌入式开发者接触的开发板多是Arduino或者树莓派，前文已经多Arduino开发板做了简单的介绍，本节了解一下树莓派开发板。

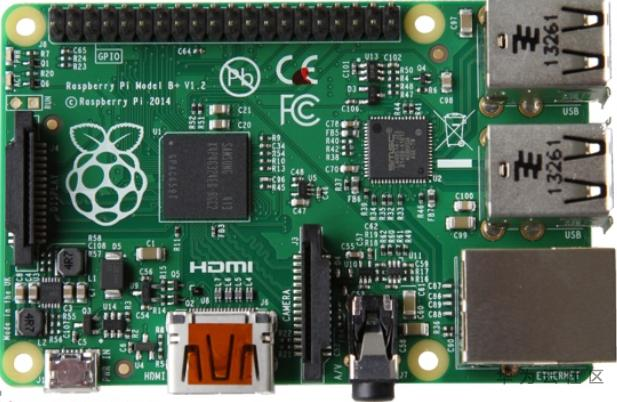

树莓派是由注册于英国的慈善组织“Raspberry Pi 基金会”开发，旨在为学习计算机编程教育而设计的一款只有信用卡大小的微型电脑，可以连接电视、显示器、进行文字处理、媒体中心等等，系统基于linux，当然目前也可以运行win10。早期树莓派只包括ＡＢ两个型号，Ｂ支持有线网络，Ａ不支持。后续出了很多个版本包括A+、B+、2代、3代、4代、其各个版本的对照如下链接https://shumeipai.nxez.com/raspberry-pi-version-compare
简单介绍一下目前较新的版本树莓派4B，该版本支持USB2.0\3.0，GPIO引脚更多，同时期搭载BCM2711处理器，64位1.5GHz速度更为流畅。内存上有三种规格可选，分别为1、2、4GB大小。电源5VUSB输入。同时支持多种操作系统。支持蓝牙5.0低功耗、支持千兆规格以太网口。当然网络上对于该开发板也是褒贬不一，网络上存在说功耗大，发热严重的问题。
