【华为云-上云之路】手把手教你用ModelArts实现猫狗数据集的智能标注

看那个码农发表于 2020/05/14 11:50:21 2020/05/14

【摘要】手把手教你用ModelArts实现猫狗数据集的智能标注

华为云—华为公司倾力打造的云战略品牌，2011年成立，致力于为全球客户提供领先的公有云服务，包含弹性云服务器、云数据库、云安全等云计算服务，软件开发服务，面向企业的大数据和人工智能服务，以及场景化的解决方案。

华为云用在线的方式将华为30多年在ICT基础设施领域的技术积累和产品解决方案开放给客户，致力于提供稳定可靠、安全可信、可持续创新的云服务，做智能世界的“黑土地”，推进实现“用得起、用得好、用得放心”的普惠AI。华为云作为底座，为华为全栈全场景AI战略提供强大的算力平台和更易用的开发平台。

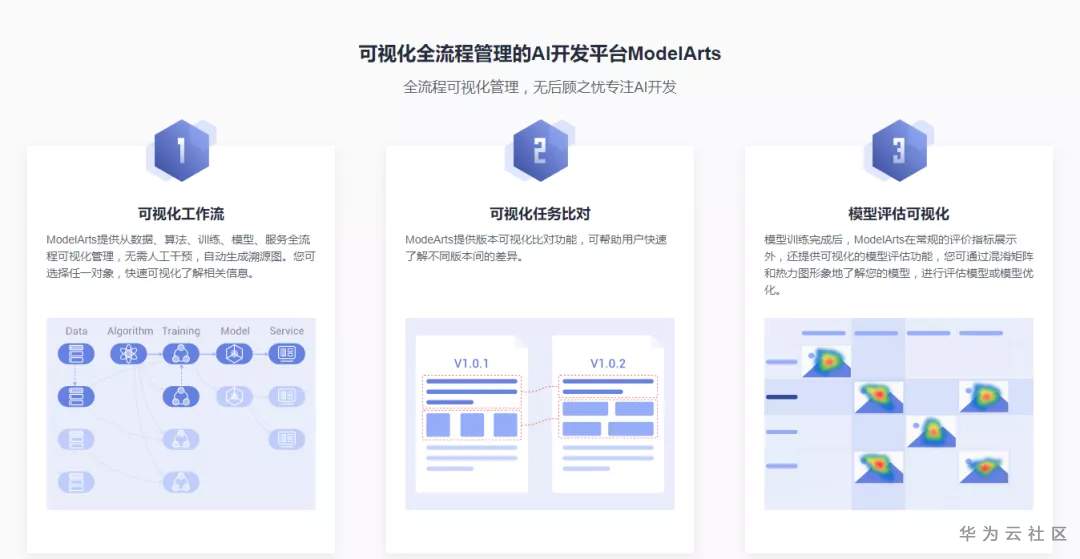

ModelArts是华为云产品中面向开发者的一站式AI开发平台，为机器学习与深度学习提供海量数据预处理及半自动化标注、大规模分布式Training、自动化模型生成，及端-边-云模型按需部署能力，帮助用户快速创建和部署模型，管理全周期AI工作流。

手把手教你用ModelArts实现

猫狗数据集的智能标注

本期实验，我们将结合前面几期推文实验内容介绍如何使用ModelArts进行数据集的数据智能标注过程。

用ModelArts实现猫狗数据集的智能标注实验流程

1.准备实验环境与工具

2.准备数据

3.创建数据集

4.数据标注

5.将标注好的数据集导入OBS桶

6.将OBS桶的文件下载到本地电脑

1.1密钥准备

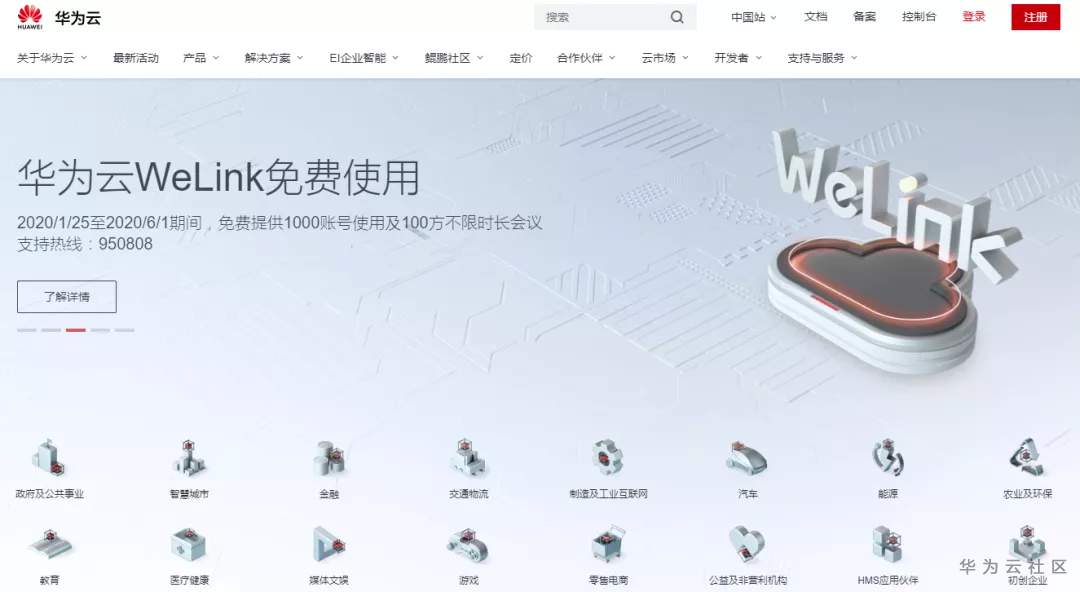

首先需要进入华为云官方网站

https://www.huaweicloud.cn/

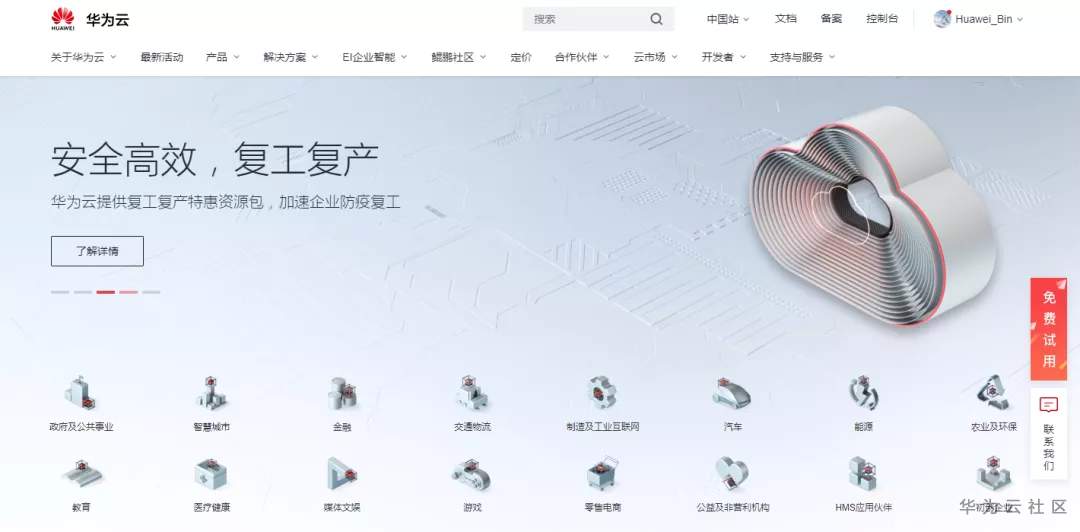

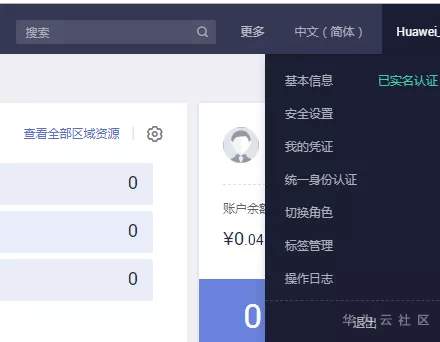

点击页面的“控制台”切换至控制台界面，在账号名称的下拉菜单中点击“我的凭证”，进入创建管理访问密钥（AK/SK）的界面。位置如下图所示：

什么是访问密钥？

访问密钥即AK/SK（Access Key ID/Secret Access Key），是您通过开发工具（API、CLI、SDK）访问华为云时的身份凭证，不能登录控制台。系统通过AK识别访问用户的身份，通过SK进行签名验证，通过加密签名验证可以确保请求的机密性、完整性和请求者身份的正确性。

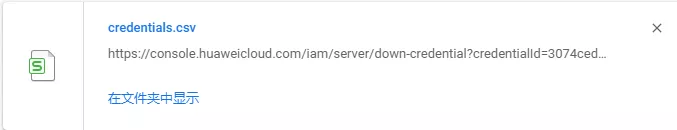

选择“访问密钥”，点击“新增访问密钥”

1.2创建OBS桶和目录

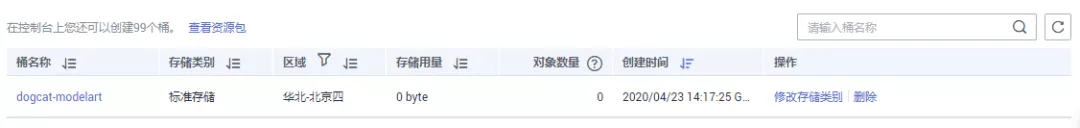

进入方式，“控制台”->“服务列表”->“存储”->“对象存储服务”，页面右上角点击“创建桶”按钮进入创建页面。

什么是OBS？
对象存储服务（Object Storage Service，OBS）是一个基于对象的海量存储服务，为客户提供海量、安全、高可靠、低成本的数据存储能力，包括：创建、修改、删除桶，上传、下载、删除对象等。

1.3 OBS桶设置

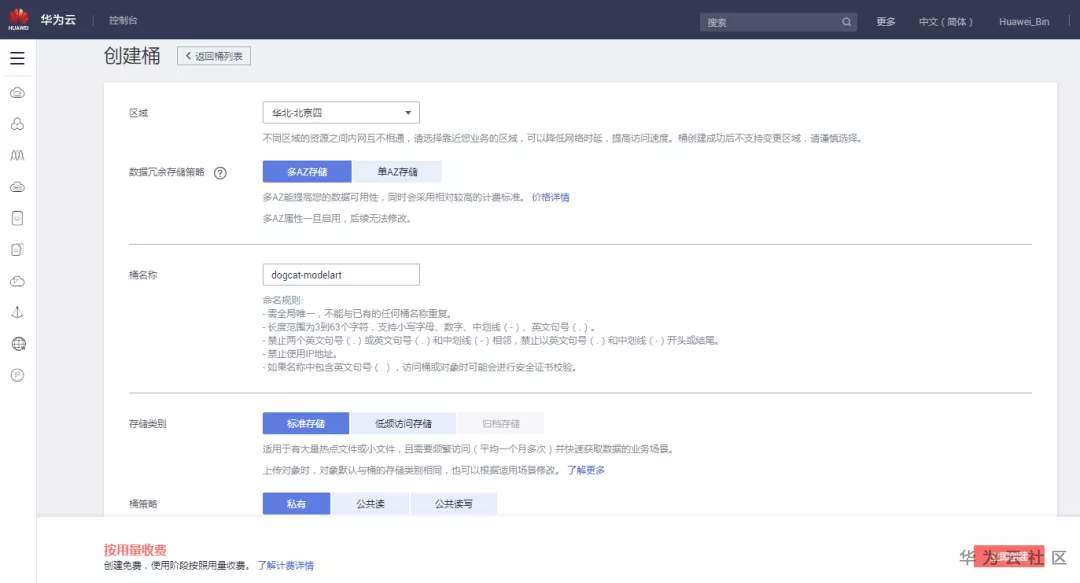

OBS桶设置参数如下：

区域：华北-北京四桶名称：自定义（注意：此名称会在后续步骤使用）根据自己的命名习惯，我将此处的桶名称取为dogcat-modelart存储类别：标准存储桶策略：私有归档数据直读：关闭多AZ：开启点击"立即创建"，完成创建

1.4创建文件夹

点击刚刚创建的桶，进入详情页

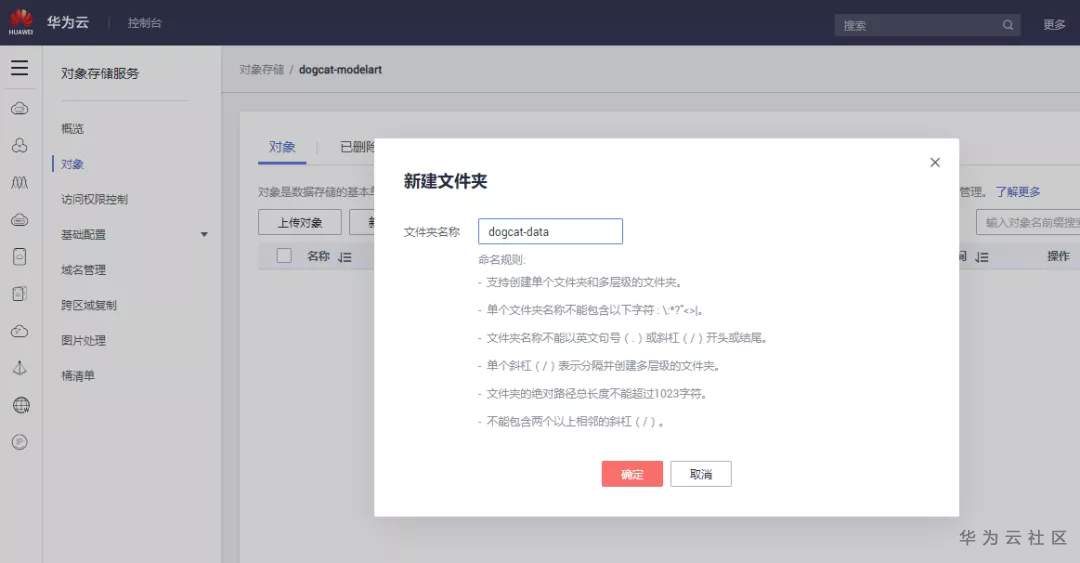

左侧栏选择“对象”，点击“新建文件夹”，在弹出的新建窗口中：

文件夹名称：自定义（此名称会在后续步骤中使用）根据自己的命名习惯,我将此处的文件夹名称取为dogcat-data 点击“确定”完成添加

1.5服务授权

由于创建自动学习项目需要使用数据管理功能，在开始使用前，需为数据管理模块获取访问OBS权限。

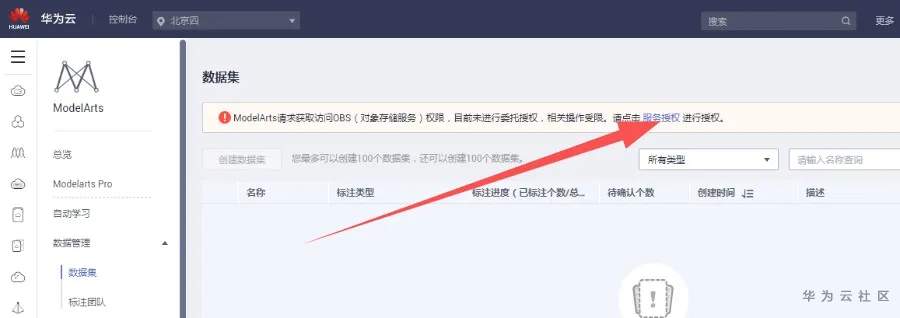

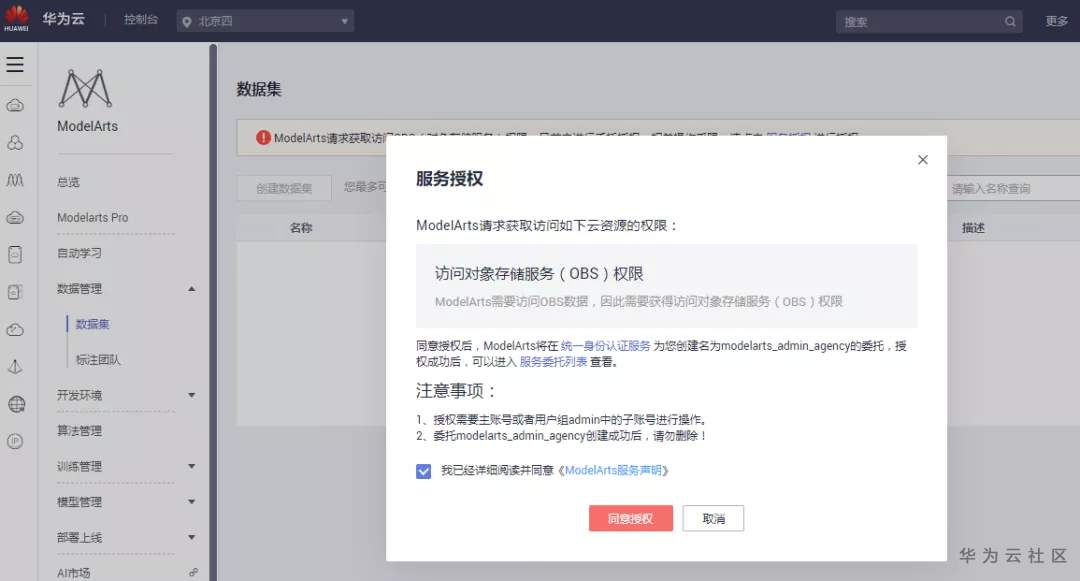

在ModelArts管理控制台，进入“数据管理->数据集”页面，单击“服务授权”

由具备授权的账号“同意授权”后，即可正常使用：

1.6下载安装并登录OBS Browser+

由于OBS Browser快下线了，所以本次实验关于对象存储服务操作中我们用到的新工具是OBS Browser的升级版OBS Browser+

OBS Browser+是一款用于访问和管理对象存储服务（Object Storage Service，OBS）的图形化工具，支持完善的桶管理和对象管理操作。OBS Browser+的图形化界面可以非常方便地让用户在本地对OBS进行管理，例如：创建桶、上传下载文件、浏览文件等。

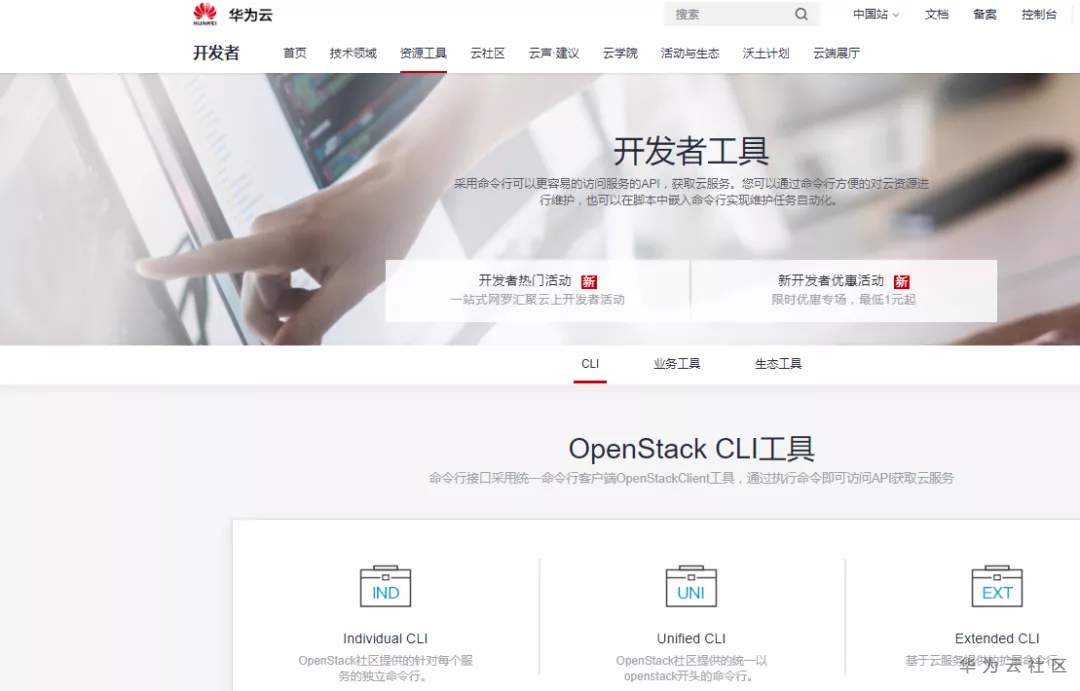

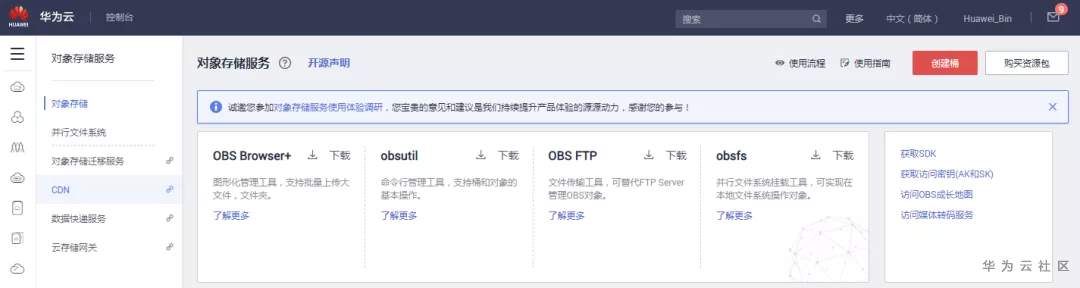

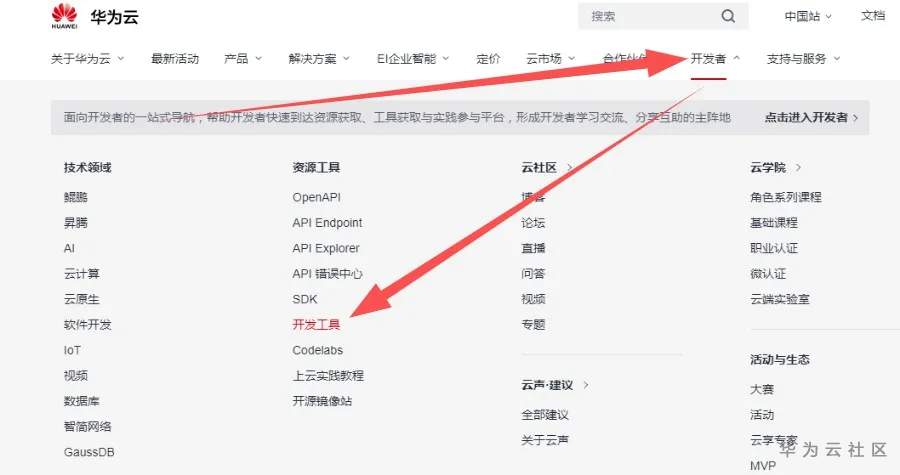

该工具在华为云主页“开发者->资源工具->开发工具”处

双击点进去后是下面的页面

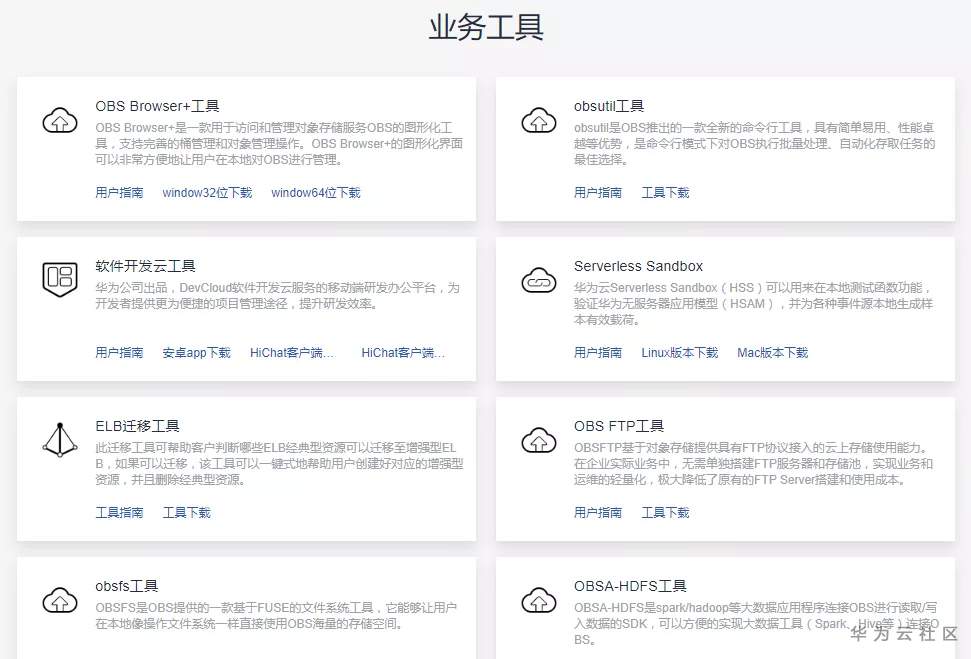

在开发工具的业务工具处，根据自己电脑配置下载OBS Browser+：

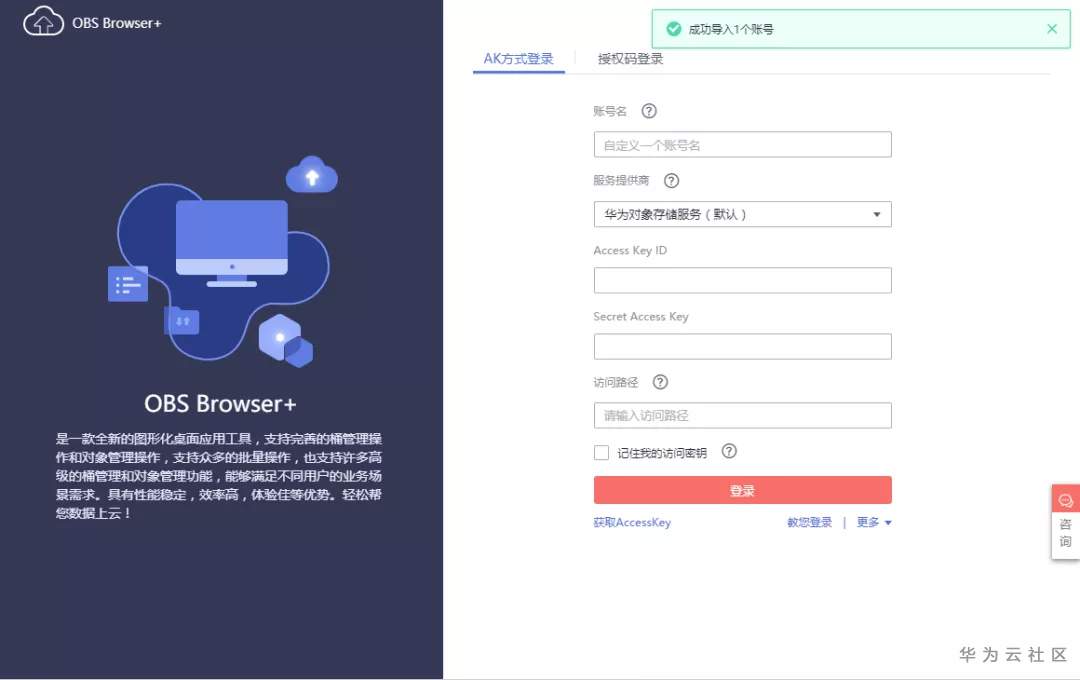

此为下载完成打开后的OBS Browser+工具界面：

填入步骤1.1下载得到的Access Key Id和Secret Access Key密钥

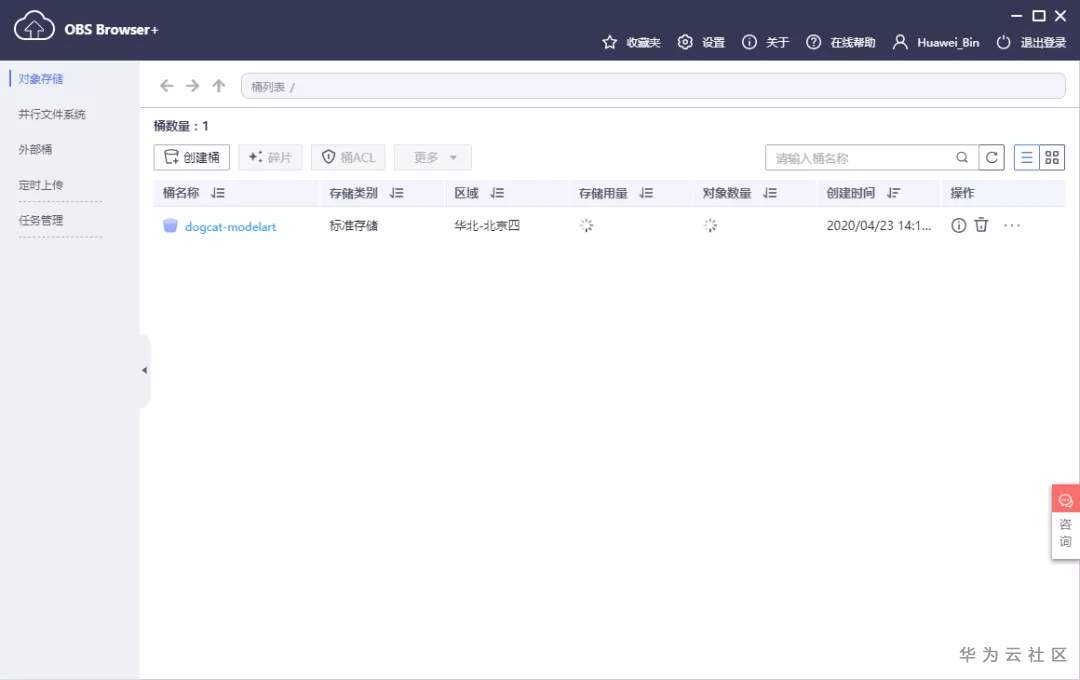

即可登录刚刚在华为云云端创建的OBS桶：

此时可以借助OBS Browser+从云端创建的OBS桶中上传和下载文件：

2.1准备数据

ModelArts在公共OBS桶中提供了猫狗数据集

命名为“dog_and_cat_200”

本文的实验将使用此数据集进行数据智能标注。

关于数据集的下载您可以在华为云网页：

https://github.com/huaweicloud/ModelArts-Lab/tree/master/train_inference/image_recognition#%E5%9B%BE%E5%83%8F%E5%88%86%E7%B1%BB%E7%BB%BC%E5%90%88%E5%BA%94%E7%94%A8%20

进行猫狗数据集下载，数据集文件的大小不大，只有4.2M，小猫和小狗的图片各100张。

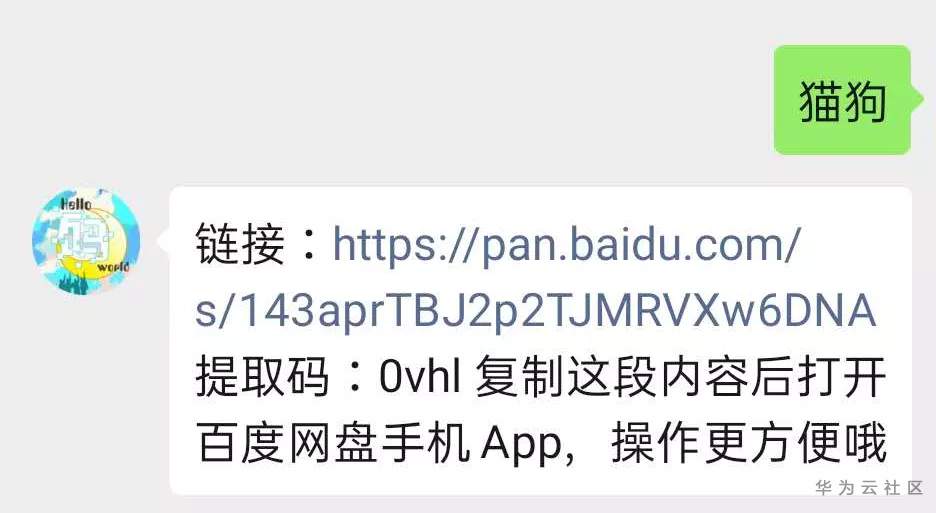

或本微信公众号后台回复“猫狗”即可一键获取猫狗分类数据集：

2.2数据解压

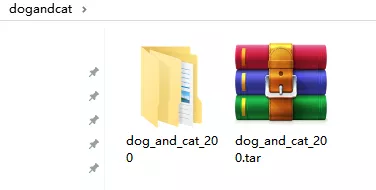

在本地电脑平台，解压下载的“dog_and_cat_20.tar”压缩包

例如，解压至本地“dog_and_cat_20”文件夹下

2.3数据上传

点击打开刚刚下载安装好的OBS Browser+工具进行对象存储服务：

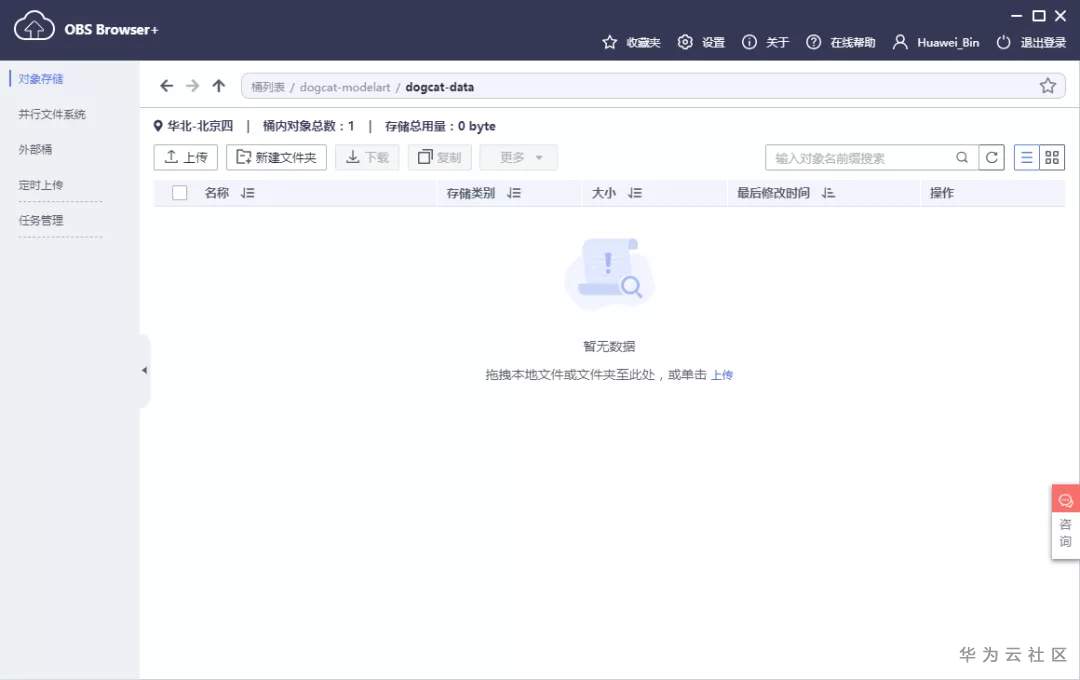

进入步骤1创建好的OBS桶dogcat-data文件夹中：

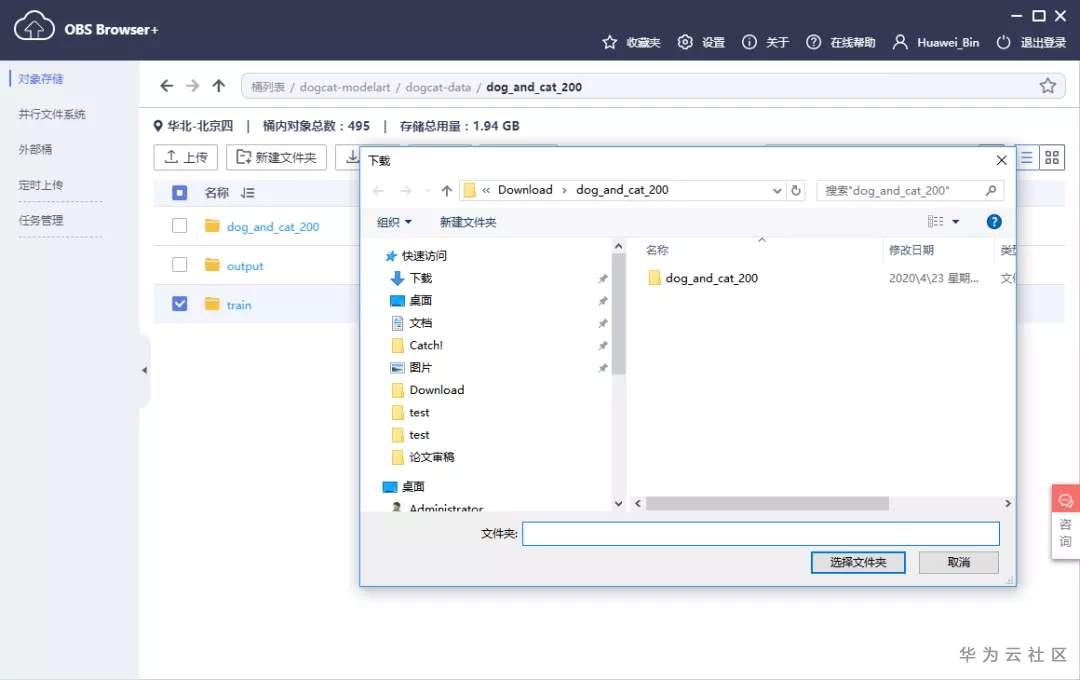

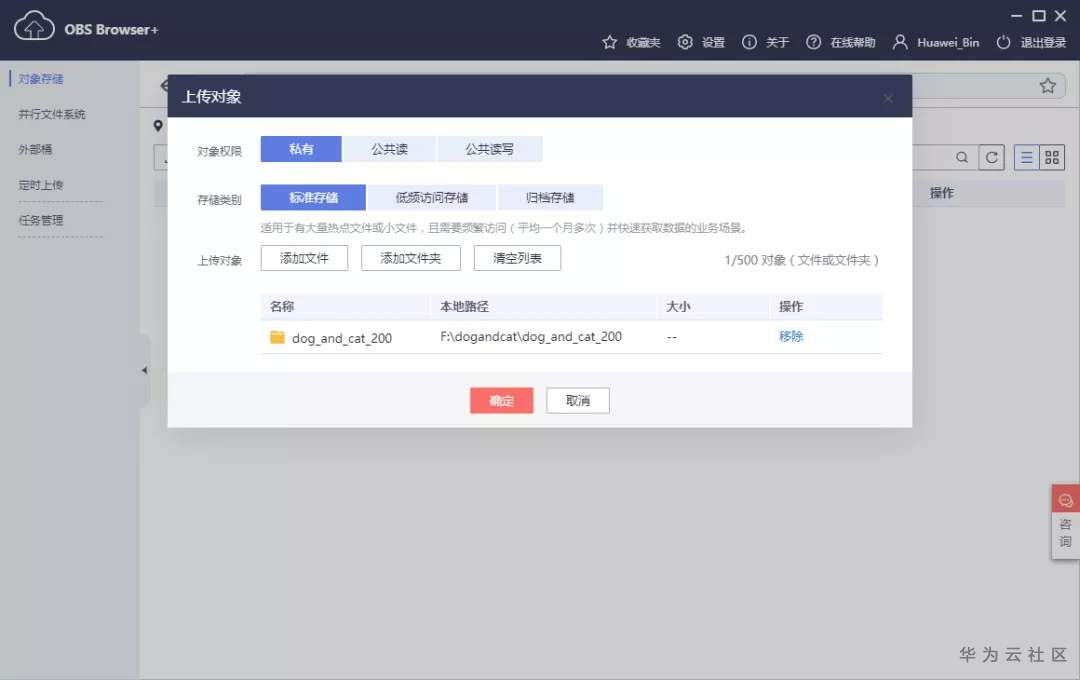

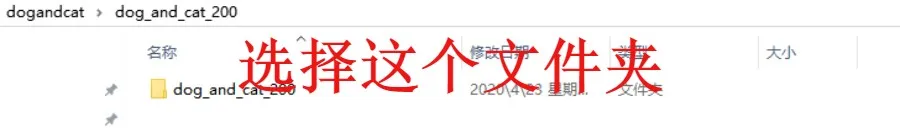

点击“上传”，选择刚才下载的本地猫狗数据集中的文件夹，点击“确定”即可完成上传。

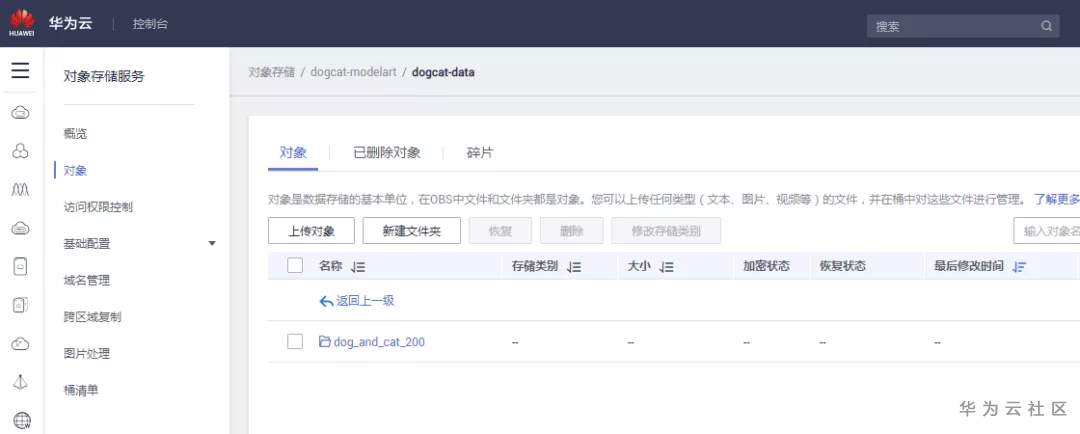

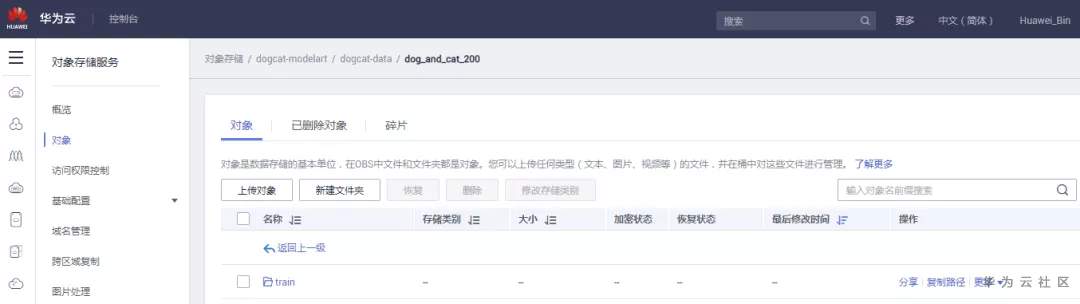

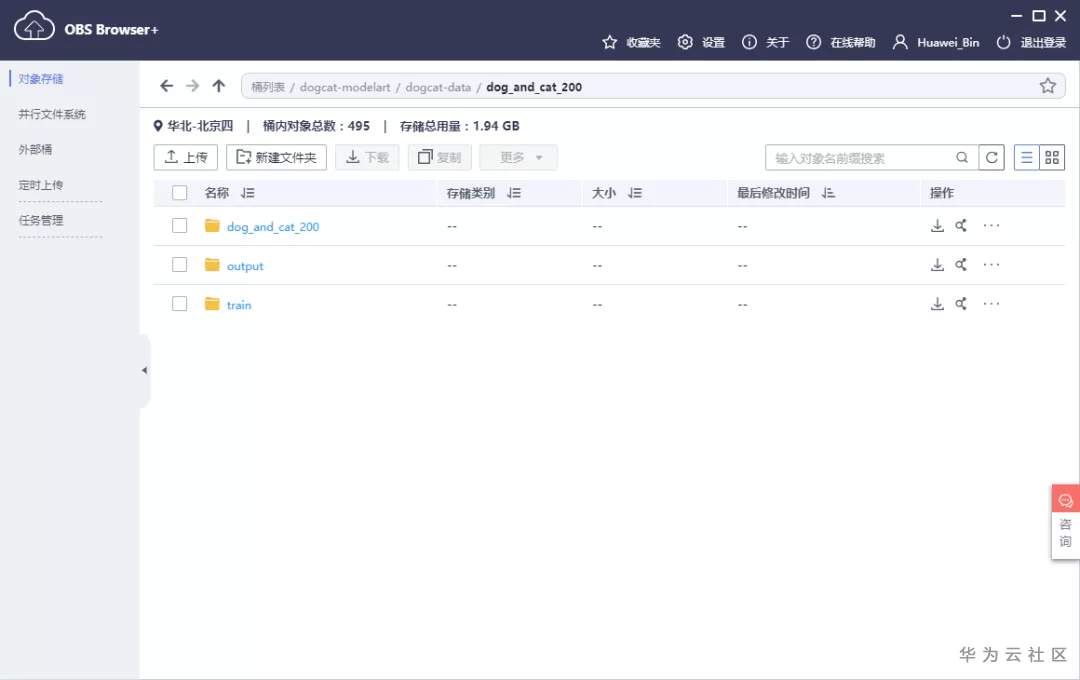

利用OBS Browser+工具将数据上传至华为云云端的速度很快，在华为云云端很快就可以看见刚刚上传的本地电脑的猫狗数据集：

3.创建数据集

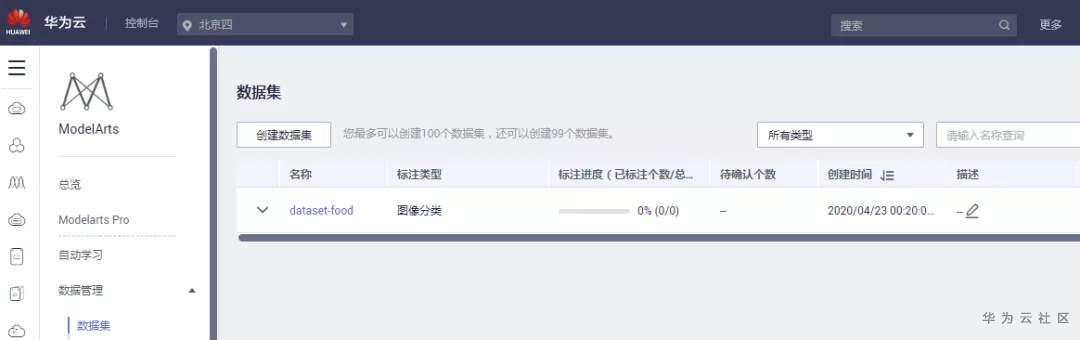

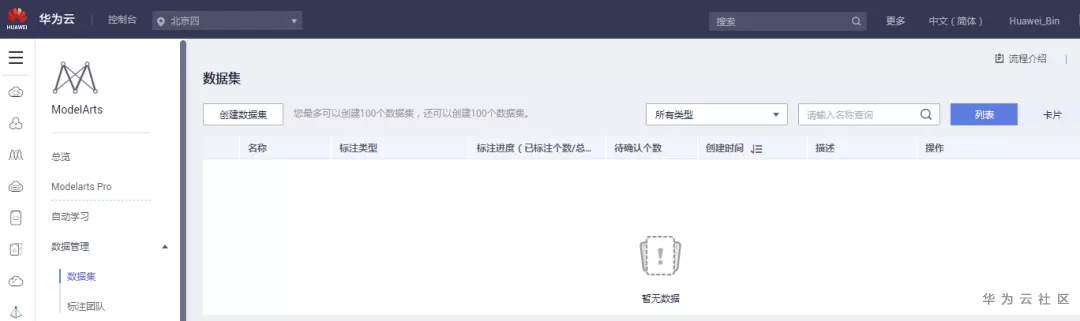

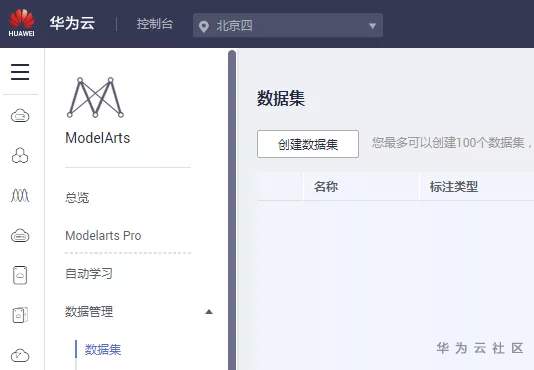

进入ModelArts管理控制台主页，单击左侧导航栏“数据管理”，再点击“数据集”

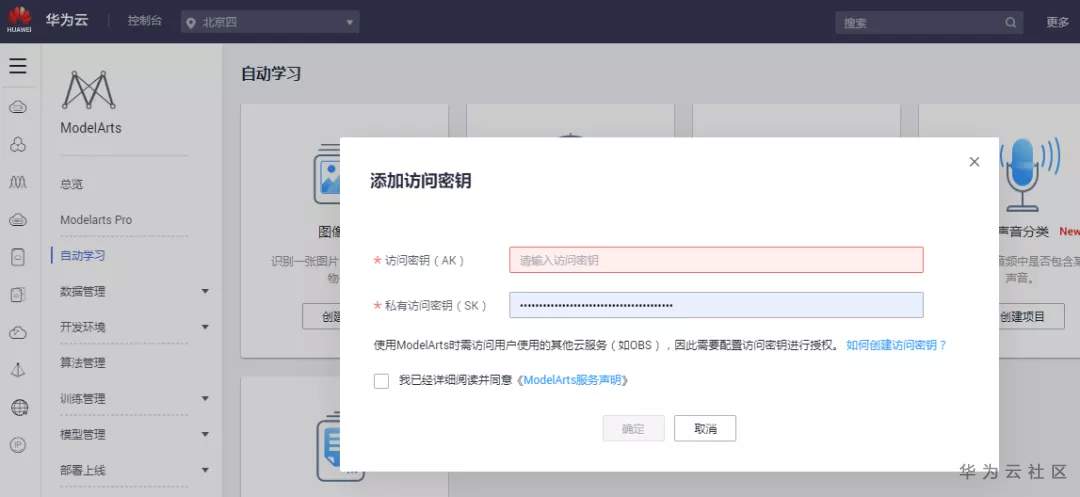

添加步骤1保存的访问密钥文件中的密钥：

在“数据集”栏中单击“创建数据集”

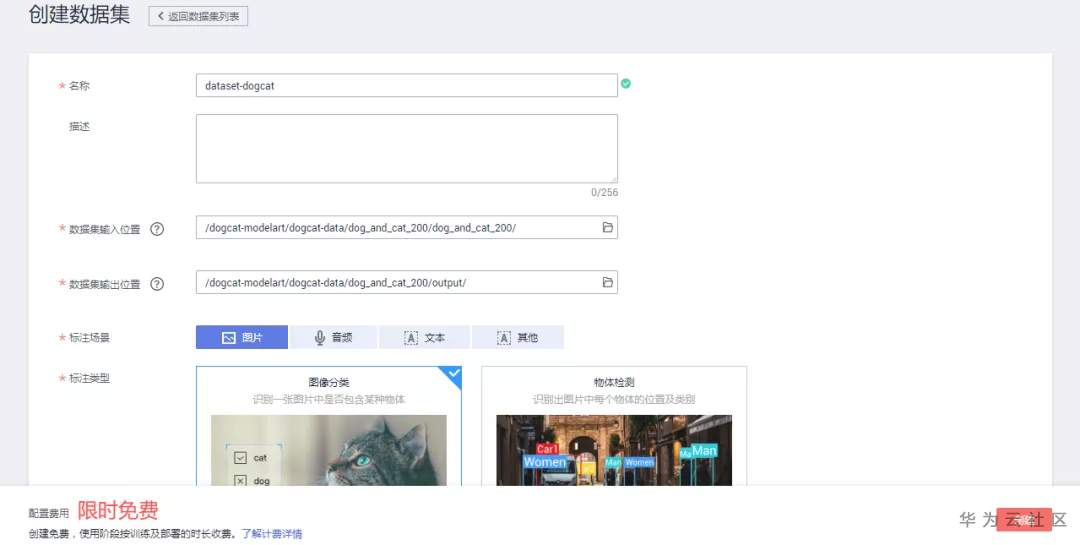

在“创建数据集”页面中，填写“数据集名称”

dataset-dogcat
选择“数据集输入位置”猫狗数据集OBS路径为“/dogcat-modelart/dogcat-data/dog_and_cat_200/dog_and_cat_200/”
“数据集输出位置”选择一个空目录如“/dogcat-modelart/dogcat-data/dog_and_cat_200/output/”
标注场景选择图像分类，添加标签集dog和cat

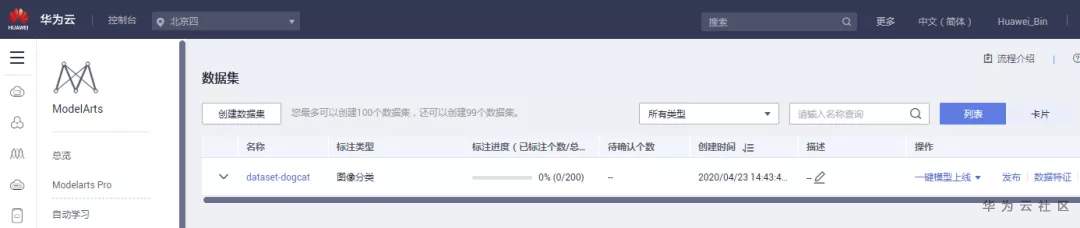

点击创建即可创建数据集：

4.数据标注

本次实验的数据标注，我们将在dog和cat两个标签手动标注各30张标签的基础上进行智能标注，将剩下的各70张图片智能标注好。

点击创建好的数据集dataset-dogcat，点击进去：

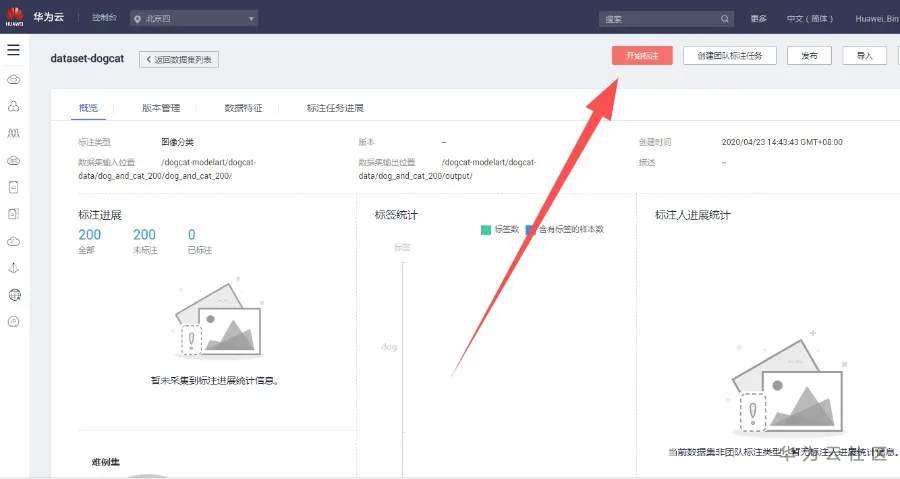

选择右上的“开始标注”

此页面可以可视化的看见数据集中图片数量，标注和未标注的图片数量，以及标签统计。

此外在此处右上方还可选择创建团队标注任务，可以多人实时进行线上标注，大大提高了标注工作效率。

数据标注，针对图像分类项目，即在已有数据集图像中，标注出不同类别物体，并为其打上标签。标注好的数据用于模型训练。

猫狗数据集中，所有的数据都未标注，用户可以先选择未标注数据进行手动标注，待两个标签的数据各标了30张的时候，可以启用智能标注。

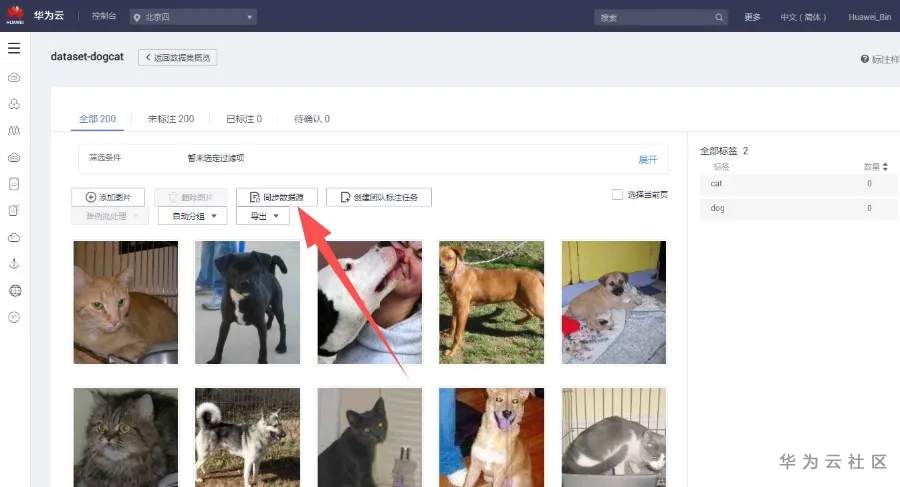

数据集创建时，会自动执行数据源同步操作。由于数据源同步需要一定时间，如果出现同步失败，可单击“同步数据源”手动执行。

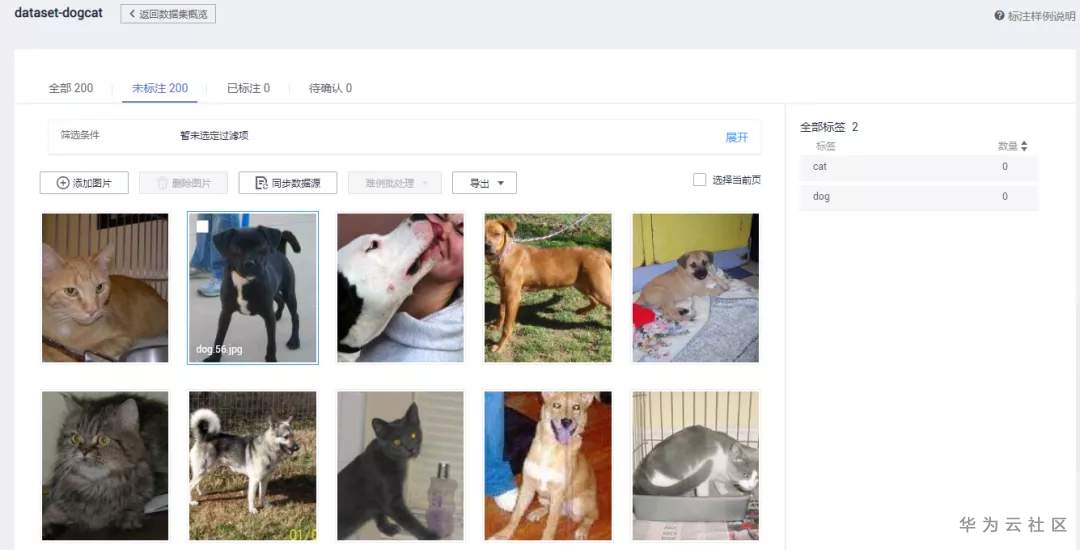

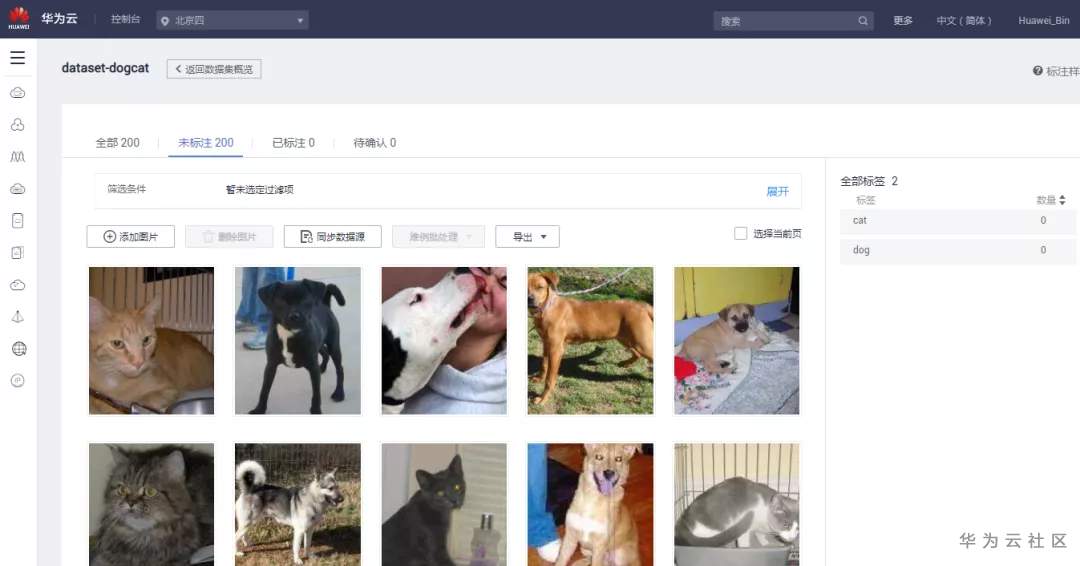

单击“未标注”页面，此页面展示所有未标注的图片数据。由于之前创建数据集时我们已经创建好dog和cat标签，此时我们可以直接根据图片物体的类别将图片标注。

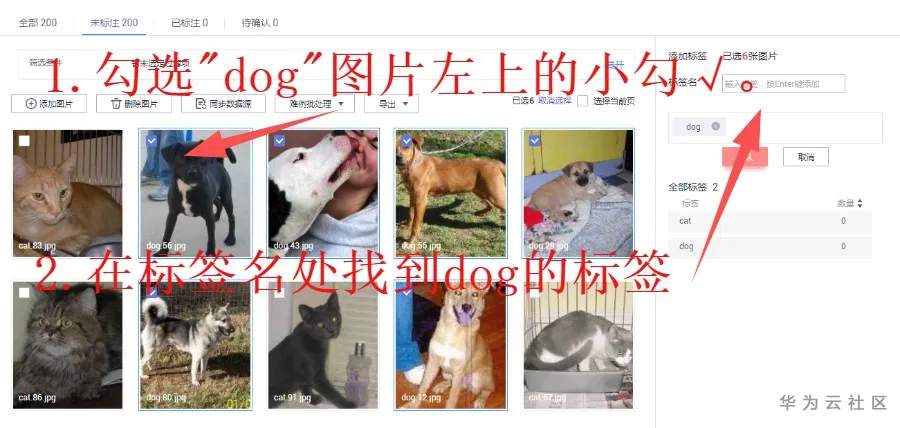

以“dog”数据标注为例子，本文我们将操作一遍“dog”数据标注的过程：

1.在未标注图片中找到30张dog的图片，并勾选图片左上的小勾√。

2.勾选完之后在右侧标签名处，找到dog的标签名，即可实现一次标注。

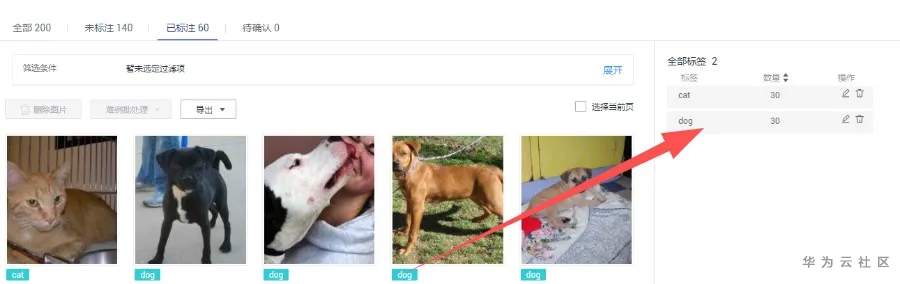

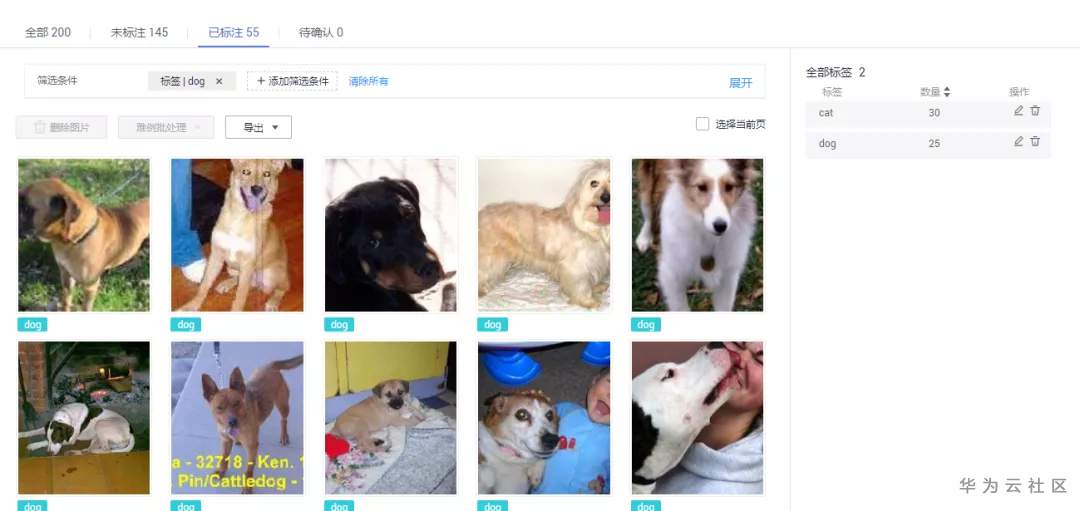

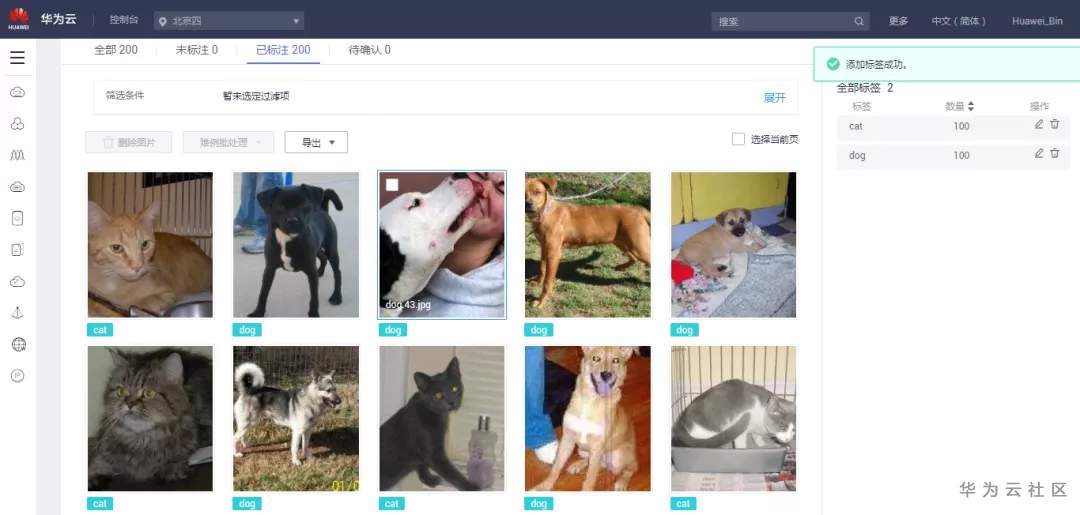

我们用相同的办法再手动标注30张猫的图片，最后手动标注好了猫狗各30张图片：

我们将启用智能标注，对剩下的数据进行标注：

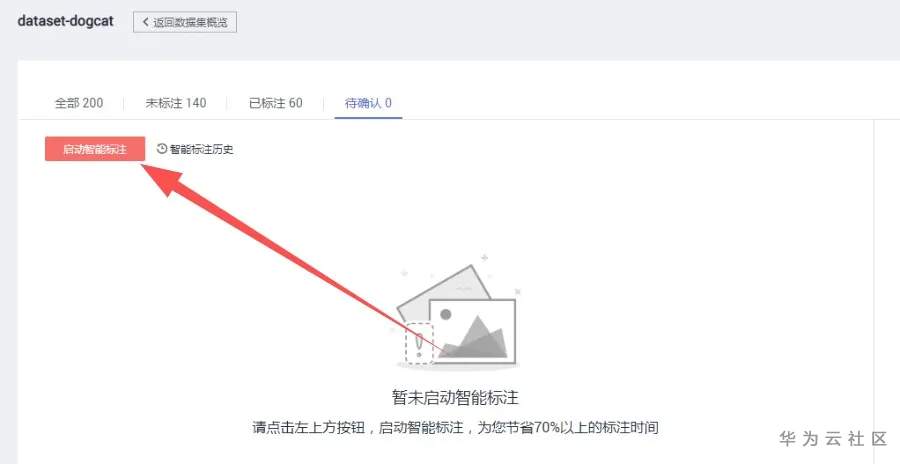

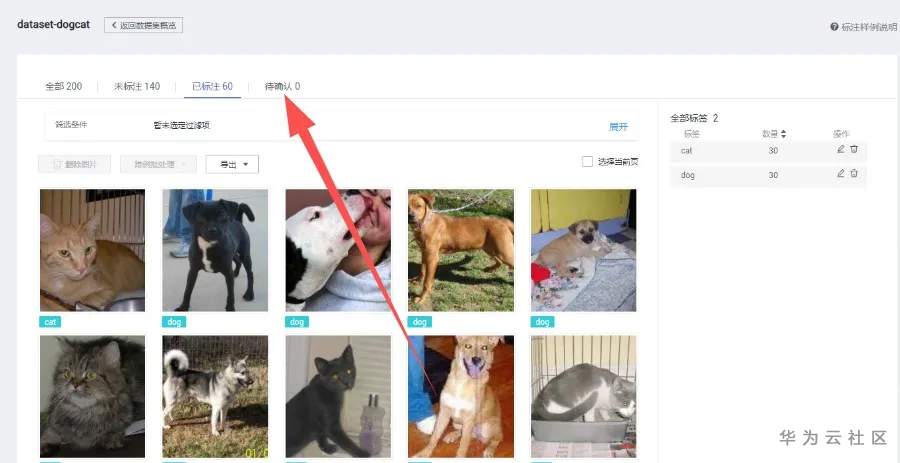

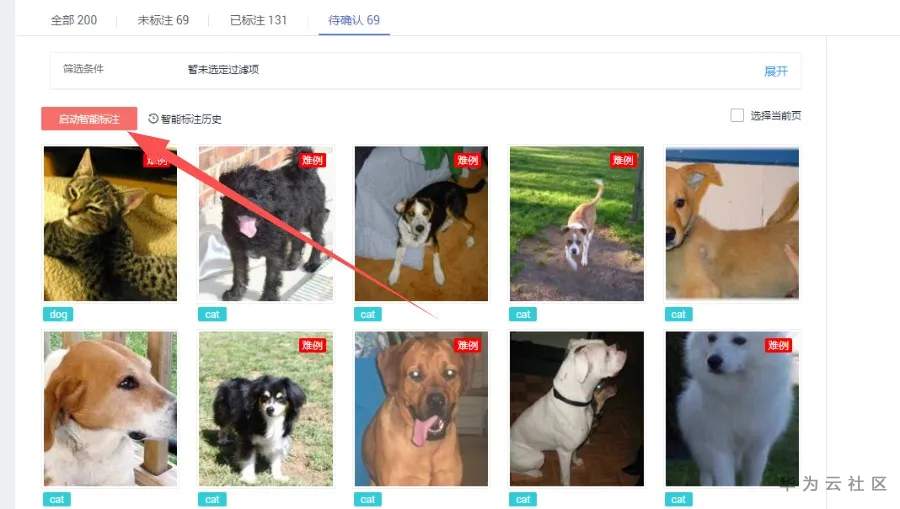

点击“待确认”，进入新页面后，点击“启动智能标注”

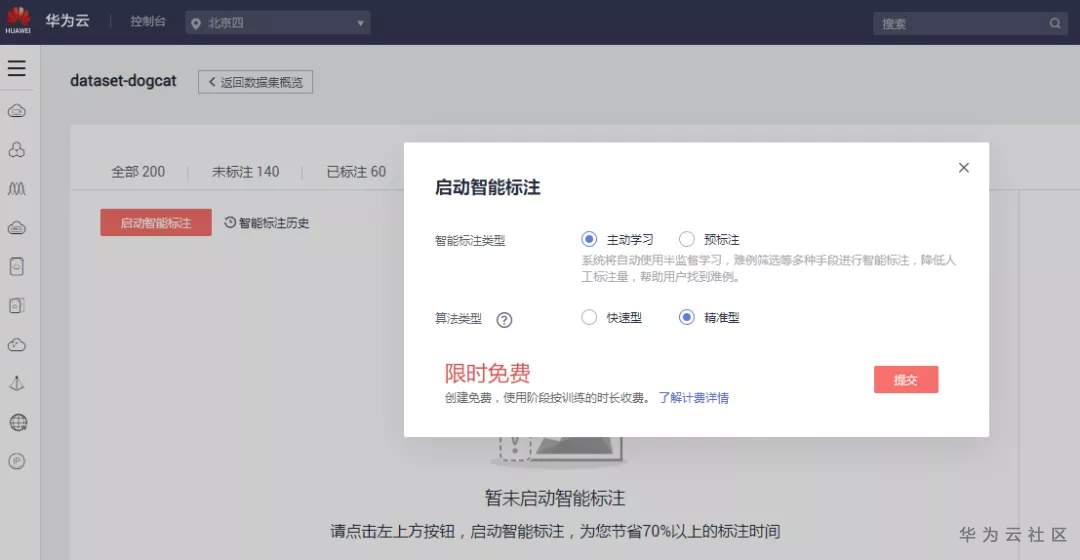

配置好智能标注的任务信息，点击“提交”：

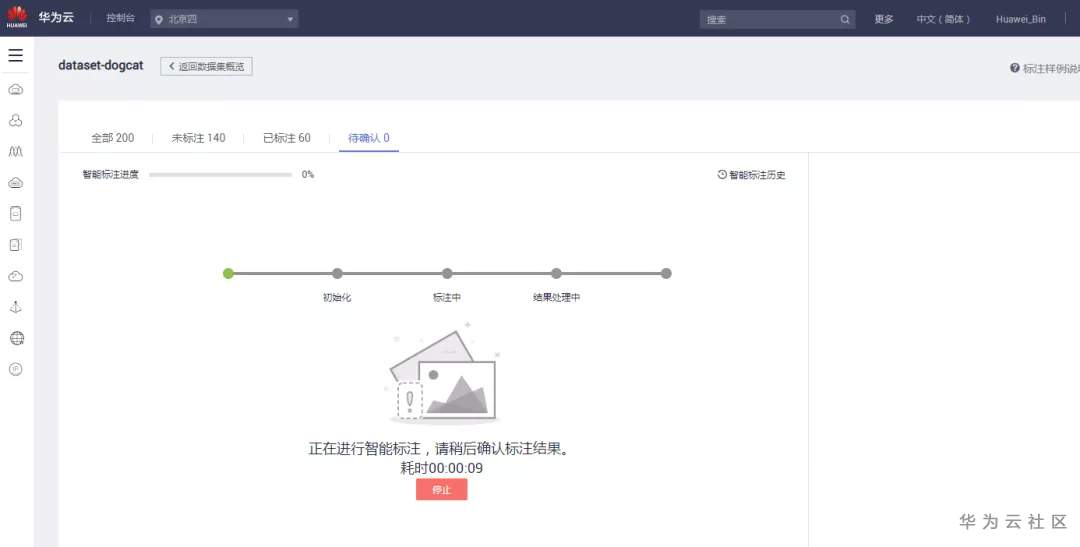

数据集开始进行图像标签的智能标注：

智能标注是指基于当前标注阶段的标签及图片学习训练，选中系统中已有的模型进行智能标注，快速完成剩余图片的标注操作，为用户节省70%以上的标注时间

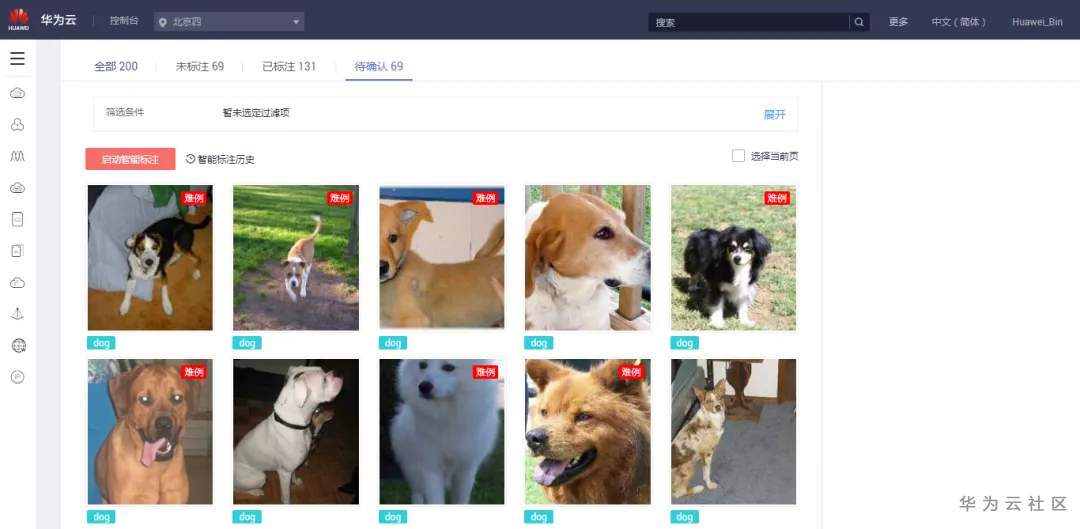

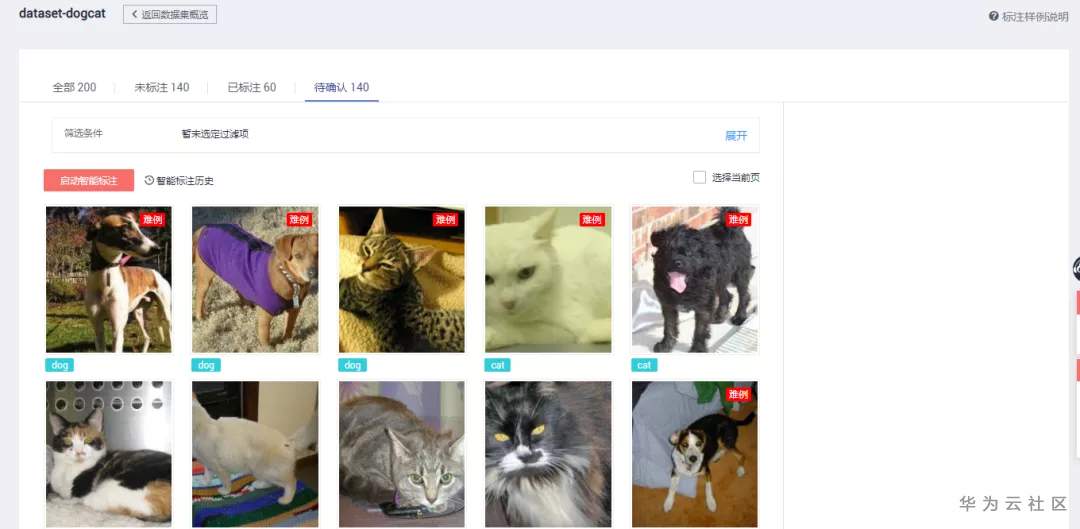

智能标注作业运行过程预计3到5分钟左右即可智能标注好标签，但是存在一部分利用机器智能标注没有标注正确的难例标签：

我们需要人工仔细确认每张图片智能标注的结果。

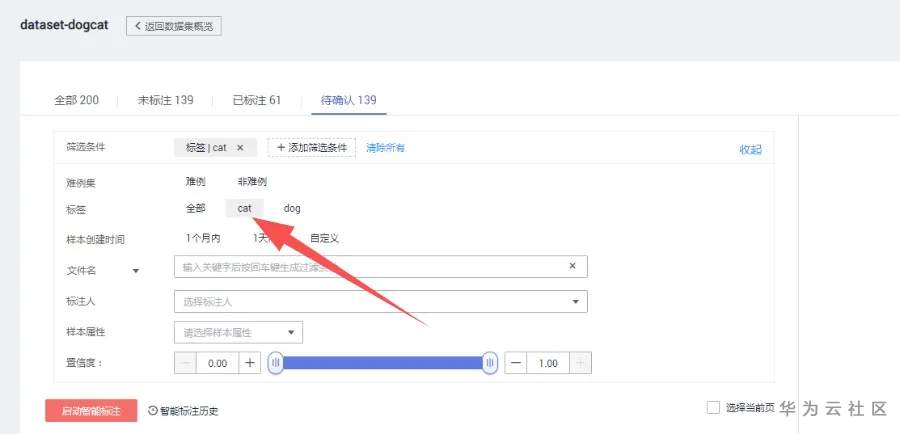

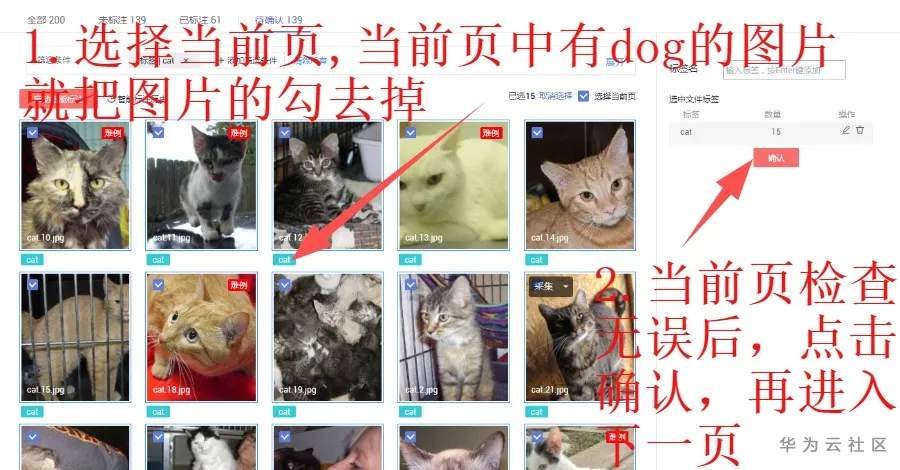

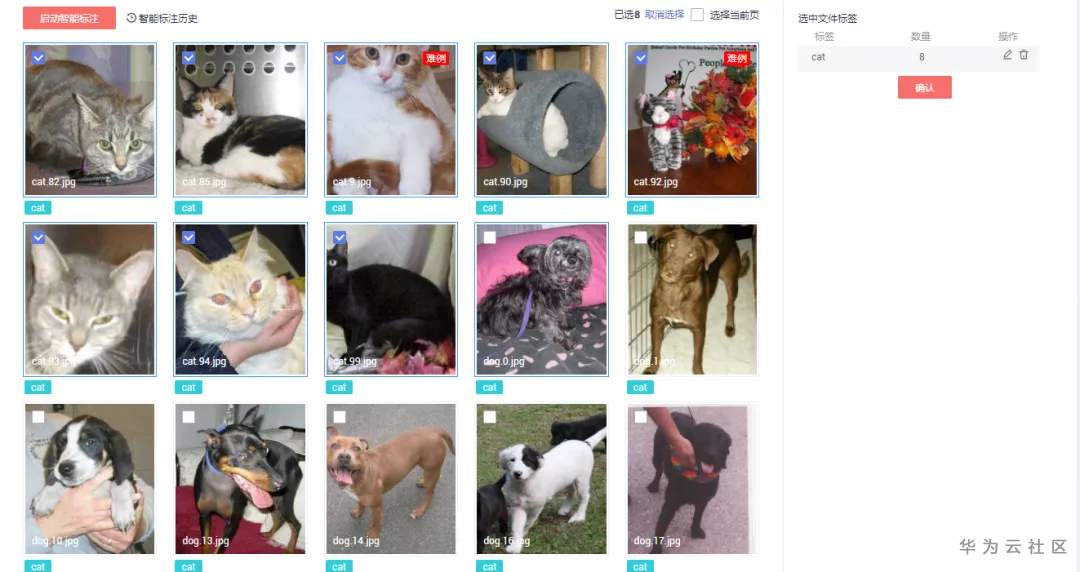

对智能标注结果进行分类，依次处理每个类别。点击类别下拉框，选择其中一类，比如cat，如下图所示：

人工确认每张图片，如果是cat，就选择图片（可以多选），然后点击按钮“将选中的图片确认为已标注”，接纳标注结果。

注意，不是cat的图片，不要进行选择，后面步骤将会处理。如下图：

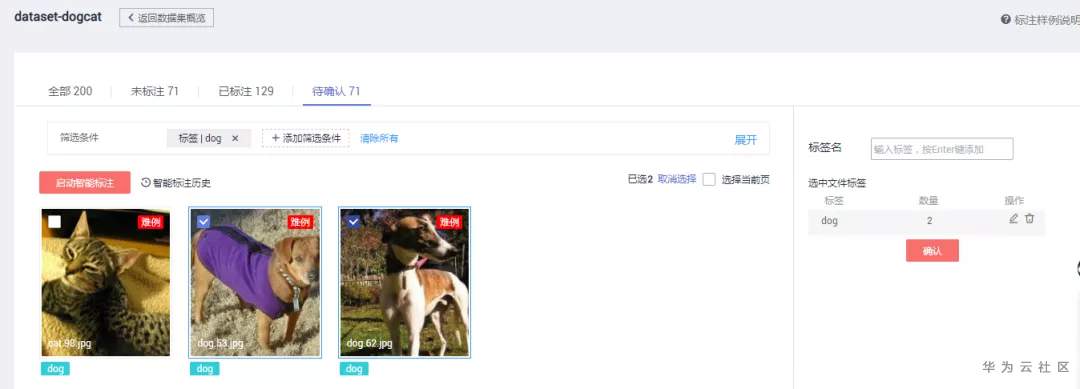

cat类别的图片确认完之后，按照相同的方式处理dog类别：
