1      什么是Linux-Bridge

咱们直接说人话：跟tap/tun、veth-pair是模拟网线的类似，Bridge也是照着物理设备的样子，在Linux系统里面虚拟出来的一种网络设备。

因为它也是网络设备，所以可以配置 IP、MAC 等。然后它模拟的物理设备叫Hub（集线器）。

1.1      物理集线器Hub

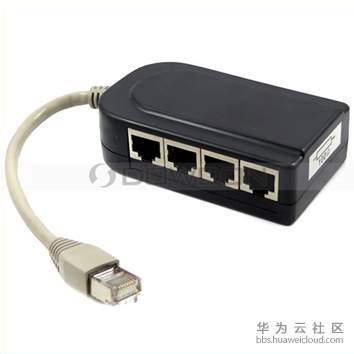

很多小伙可能没有见过，咱们直接上图：

上面这个东西没见过，可以参考下面这个，原理是一样一样的。

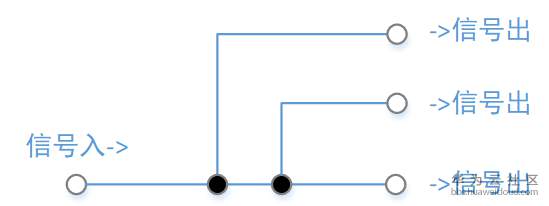

Hub的效果类似于把所有网线都焊在一起的感觉：

也就是不管信号从哪个口子进来，其他口子都能收到。“大喇叭”，“广播桶”，可以这么理解Hub。

    我们以前寝室里面打小组游戏，就是大家把网线往集线器一插，然后就是一个mini小局域网了。

1.2      虚拟集线器Bridge

所以呢，Linux里面虚拟出来的这个Bridge也是这个效果。用户可以把很多网卡，插到这个Bridge上面，然后互相之间就能连通了，于是往Bridge发报文，所有插在上面的网卡全都收到这个报文。（目的比较单纯，就是把大家连在一起）

一般用来把 tap/tun、veth-pair网线连到Bridge上面，这样可以把一组容器，或者一组虚机连在一起。比如著名的Docker就是用Bridge把Host里面的容器都连在一起，使得这些容器可以互相访问。也可以把Host上面的物理网卡也加入到Bridge，这样主机的VM就可以和外界通信了。

2      容器使用Bridge

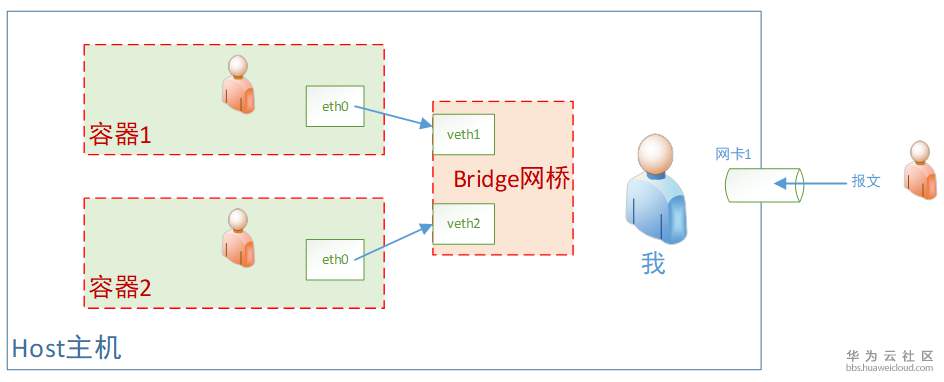

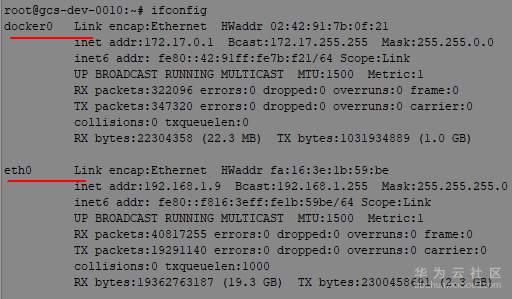

按照Docker容器举例，这里会把多个容器的veth网线的一头，插入到Bridge，使得所有容器相当于焊在一起。同时在主机上，我们可以看到的网卡会多1个叫docker0的网卡（docker0就是Bridge网桥）：

Ps：这里有个有意思的地方是，没有把主机上原有的那个eth0也加入到Bridge。而虚机使用Bridge，一般会把原来Host上面的网卡加入到Bridge。（容器不加入，一是因为大量容器的IP，可能会和Host所在网络上，它那些兄弟VM们的IP冲突。二还有容器网络模式可以多种模式选择，保留灵活性。）。

    至于容器怎么通过Bridge和外面的世界进行通信，这个咱们在后续的《Docker网络实战》里面详解。

3      虚机使用Bridge

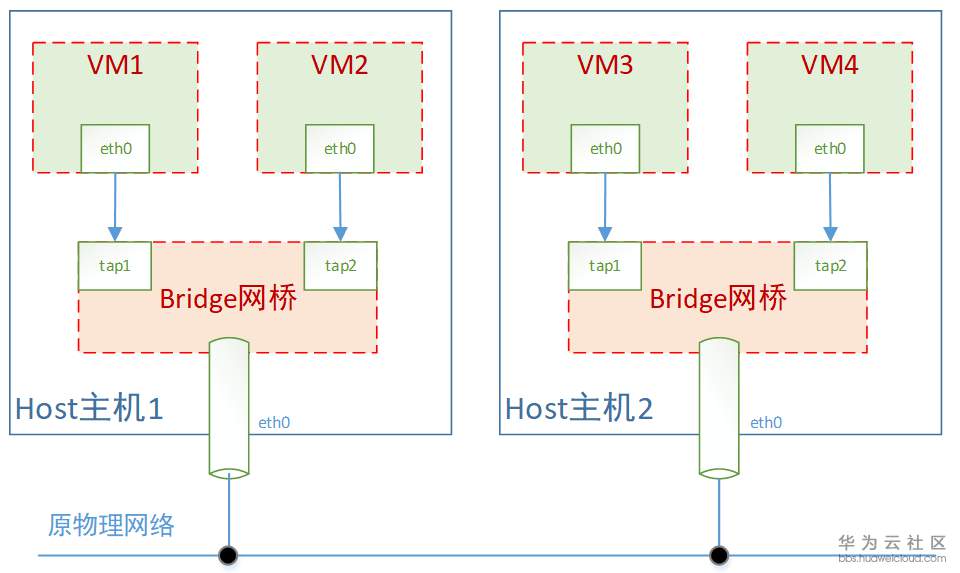

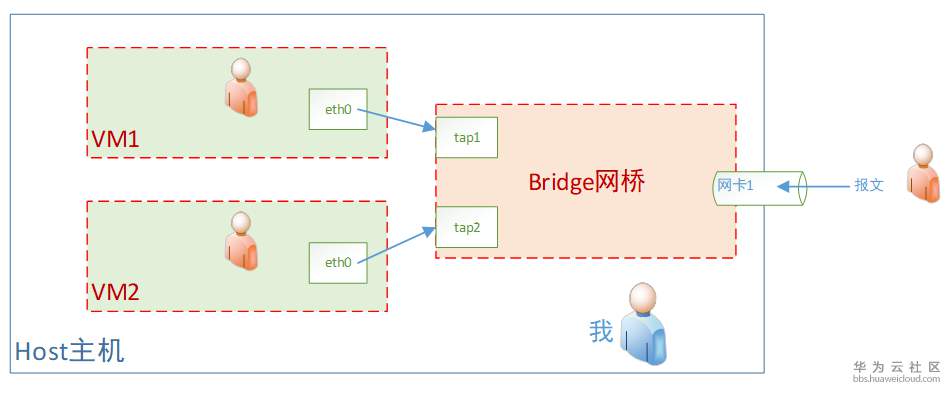

虚机这里不一样的是，一般会把Host自己原来的eth0网卡，也一块加入到Bridge（如果虚机想要联网的话）。相当于上面4个“人”都是兄弟了，大家在一个局域网。

通过Bridge，可以把所有的虚拟机网络连在一起。

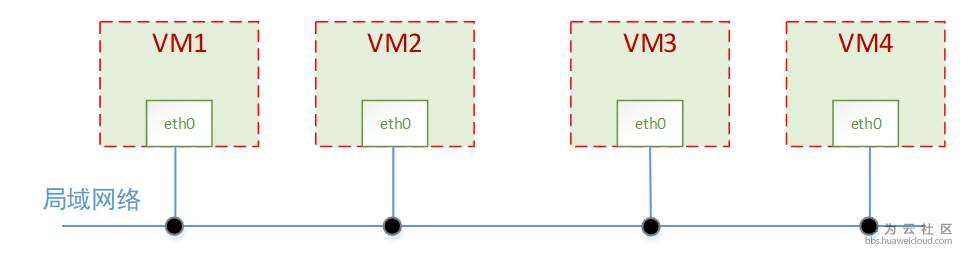

上面这些VM以为自己的世界：

后面你可以回到原来物理网络的视角去理解更高级的怎么给VM分组问题（不明白的可以回顾早期课程）。要给VM分帮派，或者说给这些VM们分不同的子网，就需要能给这些VM打VLAN的tag的功能，这个功能Bridge（集线器）就搞不定了，需要引入更高级的“路由器”。

Ps：物理世界也差不多，集线器的价格很便宜，和路由器的价格不是一个档次的。路由器可以设置每个端口的VLAN标记等高级功能。也就是咱们下一期的OVS（Open vSwitch）课程了。

4      怎么查看Bridge信息

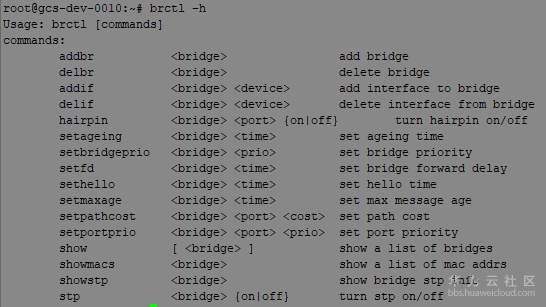

一般我都用 brctl 这个命令行（ip命令也可以用，但是我感觉brctl更直接），比较方便：

4.1      查询Bridge信息

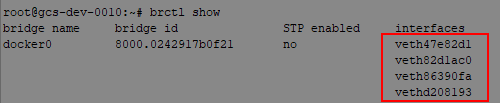

用的最多的就是，查询一个Bridge上面插了哪些网卡：也就是show这个子命令

上面这个可以看到，有四个veth网卡插在名字为docker0的Bridge网桥上面（其实就是有4个容器连在一起）。

4.2      网卡插入Bridge

用的第二多的就是 把一个网卡插入一个Bridge里面。即：addif 子命令

我们可以试一下，先创建一根“网线”

ip link add tsj-0 type veth peer name tsj-1

然后创建一个Bridge

brctl addbr tsj-br

然后把网线一头插入这个Bridge。

brctl addif tsj-br tsj-0

查询结果：

brctl show tsj-br

额，其实“容器世界”也是这么创建出来的。
