《TCP/IP详解 卷2：实现》 —1.8 描述符

1.8   描述符

图1-2中，一开始调用socket，这要求定义插口类型。Internet协议族(PF_INET)和数据报插口(SOCK_DGRAM)组合成一个UDP协议插口。

socket的返回值是一个描述符，它具有其他Unix描述符的所有特性：可以用这个描述符调用read和write；可以用dup复制它；在调用了fork后，父进程和子进程可以共享它；可以调用fcntl来改变它的属性；可以调用colse来关闭它；等等。在我们的例子中可以看到插口描述符是函数sendto和recvfrom的第一个参数。当程序终止时(通过调用exit)，所有打开的描述符，包括插口描述符都会被内核关闭。

我们现在介绍在进程调用socket时被内核创建的数据结构。在后面的几章中会更详细地描述这些数据结构。

首先从进程的进程表表项开始。在每个进程的生存期内都会有一个对应的进程表表项存在。

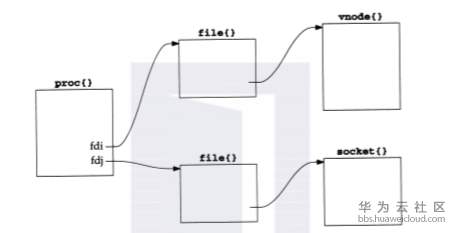

一个描述符是进程的进程表表项中的一个数组的下标。这个数组项指向一个打开文件表结构，这个结构又指向一个描述此文件的i-node或v-node结构。图1-4说明了这种关系。

图1-4   从一个描述符开始的内核数据结构的基本关系

在这个图中，我们还显示了一个涉及插口的描述符，它是本书的焦点。由于进程表表项是由以下C语言定义的，我们把记号proc{}放在进程表表项的上面。并且在本书所有的图中都用它来标注这个结构。

struct proc {

      ...

}

[Stevens 1992，3.10节]显示了当进程调用dup和fork时描述符、文件表结构和i-node或v-node之间的关系是如何改变的。这三种数据结构的关系存在于所有版本的Unix中，但不同的实现细节有所变化。在本书中我们感兴趣的是socket结构和它所指向的Internet专用数据结构。但是既然插口系统调用以一个描述符开始，我们就需要理解如何从一个描述符导出一个socket结构。

如果程序如此执行：

a.out

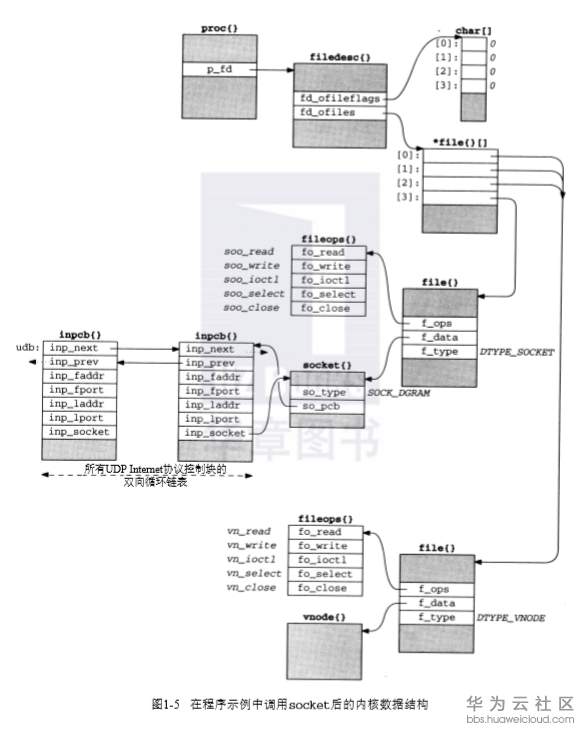

不重定向标准输入(描述符0)、标准输出(描述符1)和标准错误处理(描述符2)，图1-5显示了程序示例中的Net/3数据结构的更多细节。在这个例子中，描述符0、1和2连接到我们的终端，并且当socket被调用时未用描述符的最小编号是3。

当进程执行了一个系统调用，如socket，内核就访问进程表结构。在这个结构中的项p_fd指向进程的filedesc结构。在这个结构中有两个我们现在关心的成员：一个是fd_ofileflags，它是一个字符数组指针(每个描述符有一个描述符标志)；一个是fd_ofiles，它是一个指向文件表结构的指针数组的指针。描述符标志有8位，只有2位是任何描述符都可设置的：close-on-exec标志和mapped-from-device标志。在这里我们显示的所有标志都是0。

由于Unix描述符与很多东西有关，除了文件外，还有插口、管道、目录、设备等等，因此，我们有意把本节叫作“描述符”而不是“文件描述符”。但是很多Unix文献在谈到描述符时总是加上“文件”这个修饰词，其实没有必要。虽然我们要说明的是插口描述符，但这个内核数据结构叫filedesc{}。我们尽可能使用描述符这个未加修饰的术语。

项fd_ofiles指向的数据结构用*file{}[]表示。它是一个指向file结构的指针数组。这个数组及描述符标志数组的下标就是描述符本身—0、1、2等等，是非负整数。在图1-5中我们可以看到描述符0、1、2对应的项指向图底部的同一个file结构(由于这三个描述符都对应终端设备)。描述符3对应的项指向另外一个file结构。

结构file的成员f_type指示描述符的类型是DTYPE_SOCKET和DTYPE_VNODE。v-node是一个通用机制，允许内核支持不同类型的文件系统—磁盘文件系统、网络文件系统(如NFS)、CD-ROM文件系统、基于存储器的文件系统等等。在本书中关心的不是v-node，因为TCP/IP插口的类型总是DTYPE_SOCKET。

结构file的成员f_data指向一个socket结构或者一个vnode结构，根据描述符类型而定。成员f_ops指向一个有5个函数指针的向量。这些函数指针用在read、readv、write、writev、ioctl、select和close系统调用中，这些系统调用需要一个插口描述符或非插口描述符。这些系统调用每次被调用时都要查看f_type的值，然后做出相应的跳转，实现者选择了直接通过fileops结构的相应项跳转的方式。

我们用等宽字体(fo_read)来醒目地表示结构成员的名称，用斜体等宽字体(soo_read)来表示结构成员的内容。注意，有时我们用一个箭头指向一个结构的左上角(如结构filedesc)，有时用一个箭头指向一个结构的右上角(如结构file和fileops)。我们用这些方法来简化图例。

下面我们来查看结构socket，当描述符的类型是DTYPE_SOCKET时，结构file指向结构socket。在我们的例子中，socket的类型(数据报插口的类型是SOCK_DGRAM)保存在成员so_type中。还分配了一个Internet协议控制块(PCB)：一个inpcb结构。结构socket的成员so_pcb指向inpcb，并且结构inpcb的成员inp_socket指向结构socket。对于一个给定插口，操作可能来自“上”或“下”两个方向，因此需要有指针来互相指向。

1) 当进程执行一个系统调用时，如sendto，内核从描述符值开始，使用fd_ofiles索引到file结构指针向量，直到描述符所对应的file结构。结构file指向socket结构，结构socket带有指向结构inpcb的指针。

2) 当一个UDP数据报到达一个网络接口时，内核搜索所有UDP协议控制块，寻找一个合适的，至少要根据目标UDP端口号寻找，可能还要根据目标IP地址、源IP地址和源端口号寻找。一旦定位了所找的inpcb，内核就能通过inp_socket指针来找到相应的socket结构。

成员inp_faddr和inp_laddr包含远地和本地IP地址，而成员inp_fport和inp_lport包含远地和本地端口号。IP地址和端口号的组合经常叫作插口。

在图1-5的左边，我们用名称udb来标注另一个inpcb结构。这是一个全局结构，它是由所有UDP PCB组成的链表表头。我们可以看到两个成员inp_next和inp_prev把所有的UDP PCB组成了一个双向环形链表。为了简化此图，我们用两条平行的水平箭头来表示两条链，而不是用箭头指向PCB的顶角。右边的inpcb结构的成员inp_prev指向结构udb，而不是它的成员inp_prev。来自udb.inp_prev和另一个PCB成员inp_next的虚线箭头表示这里还有其他PCB在这个双向链表上，但我们没有画出。

在本章我们已看到不少内核数据结构，其中大多数还要在后续章节中说明。现在要理解的关键是：

1) 我们的进程调用socket，最后分配了最小未用的描述符(在我们的例子中是3)。在后面，所有针对此socket的系统调用都要用这个描述符。

2) 以下内核数据结构是一起被分配和链接起来的：一个DTYPE_SOCKET类型file结构、一个socket结构和一个inpcb结构。这些结构的很多初始化过程我们并没有说明：file结构的读写标志(因为调用socket总是返回一个可读或可写的描述符)；默认的输入和输出缓存大小被设置在socket结构中；等等。

3) 我们显示了标准输入、输出和标准错误处理等非插口描述符，目的是说明所有描述符最后都对应一个file结构，虽然插口描述符和其他描述符之间有所不同。
