4 用户按键与LED灯

1 GD32450i-EVAL硬件回顾

    GD32450i-EVAL开发板有4个按键，分别为Reset复位键、Wakeup键、Tamper键和User按键。同时还有3个LED灯，分贝为LED1、2、3。

2 目的

    通过用户按键控制LED的实验，即使用四个按键中的Tamper按键进行对于LED1的控制。这里与中断的不同的是使用GPIO轮询模式来检测IO端口的输入值，如果输入为低电平，将等指定待延时时间。之后再次检测IO端口的输入状态。如果输入仍然为低电平，表明按键成功按下，翻转LED1的输出状态。通过上述方式，来学习使用GPIO来控制LED灯和按键，同时学会使用SysTick来控制时延。当然上述实验也可以使用不同的按键控制不同的LED灯。只需要对函数参数进行简单的修改即可。

3 硬件原理

3.1 LED灯原理

    如图1所示，LED灯的阴极接地，而阳极通过电阻后接到了MCU的PF引脚上，因此可见当引脚PF（GPIO）输入为高电平时LED灯点亮，当其输入为低电平时LED灯熄灭。

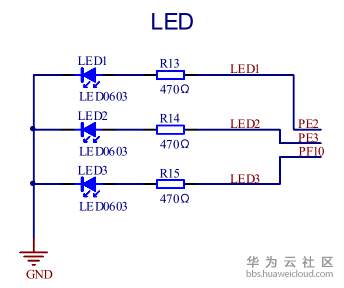

图1  LED灯原理图

3.2 按键驱动原理

    如图2所示，该图显示了GD32450i-EVAL开发板的除复位reset按键的其余3个按键Wakeup、Tamper、以及USER按键。其原理相同，以Tamper为例，都是当按键按下时，引脚PC13（GPIO）此时接到GND上，当按键弹起时，引脚PC13（GPIO）接到高电平上。

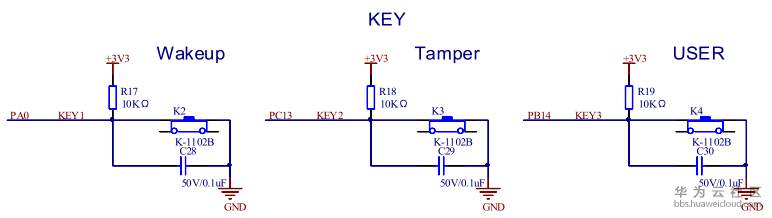

图2 按键驱动原理图

4 程序简介

    其程序大部分与中断控制LED灯的方式相似但是控制方式是轮训的方式，具体如下：

    // 初始化按键

    gd_eval_key_init(KEY_TAMPER,KEY_MODE_GPIO);

    //配置SysTick时钟定时器

    systick_config();

    // 初始化LED灯

    gd_eval_led_init(LED1);

    while(1){

    // 查看Tamper按键的状态

        if(RESET == gd_eval_key_state_get(KEY_TAMPER)){

            //延时100ms

            delay_1ms(100);

            //再次查询Tamper按键状态

            if(RESET == gd_eval_key_state_get(KEY_TAMPER)){

                //为位操作寄存器和位清除寄存器写数据

                gpio_bit_write(LED1_GPIO_PORT, LED1_PIN, (bit_status)((1 - gpio_output_bit_get(LED1_GPIO_PORT, LED1_PIN))));

            }

        }

    }

5 实验效果

     本实验中的Tamper按键相当于一个LED1的“开关”。当我们将程序下载到开发板后，首先按reset按键。。按下Tamper按键会使得LED1点亮，当再次按下Tamper按键时，LED1将会熄灭。具体实验效果如下图所示。

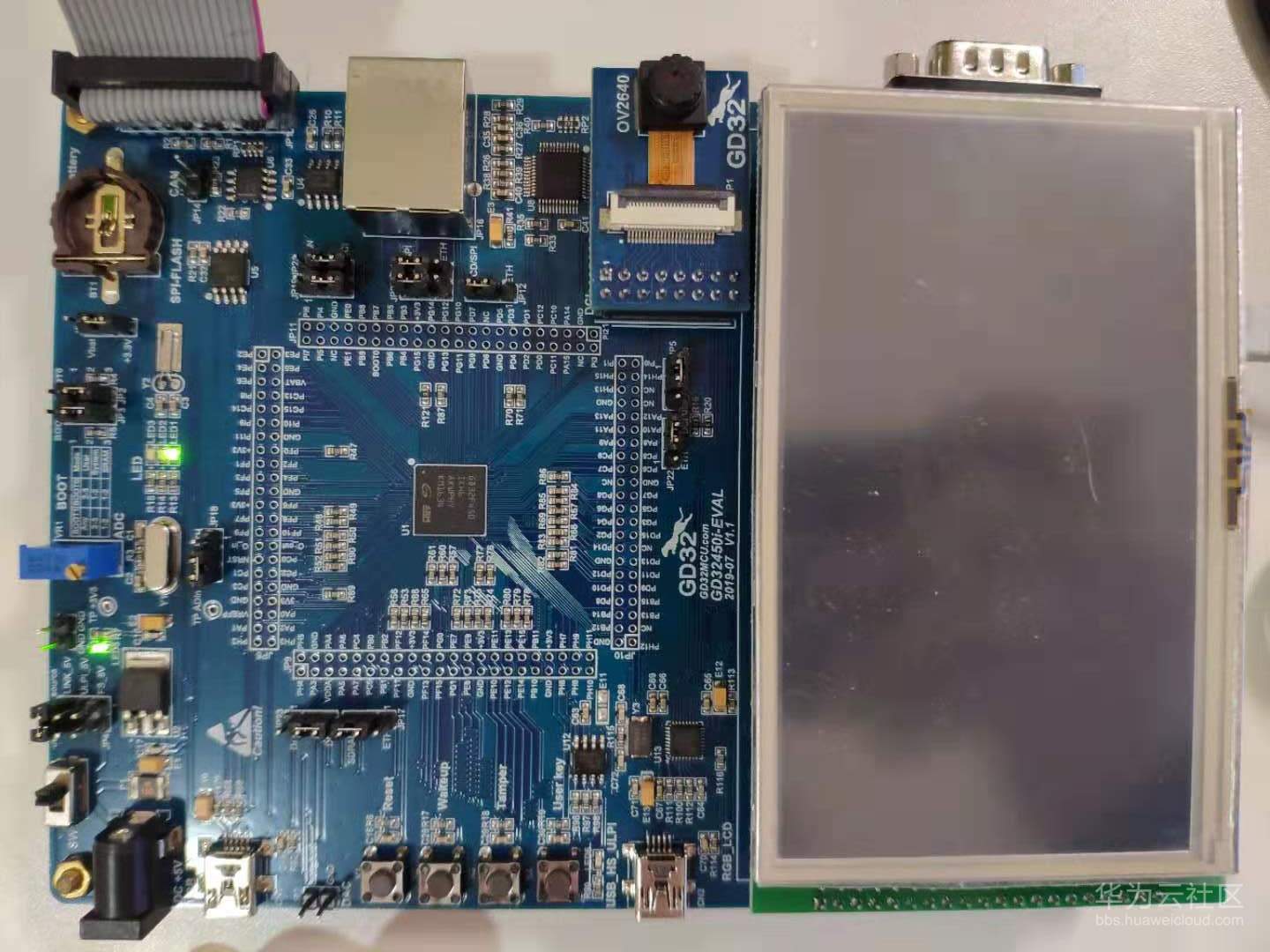

图3 LED灯点亮

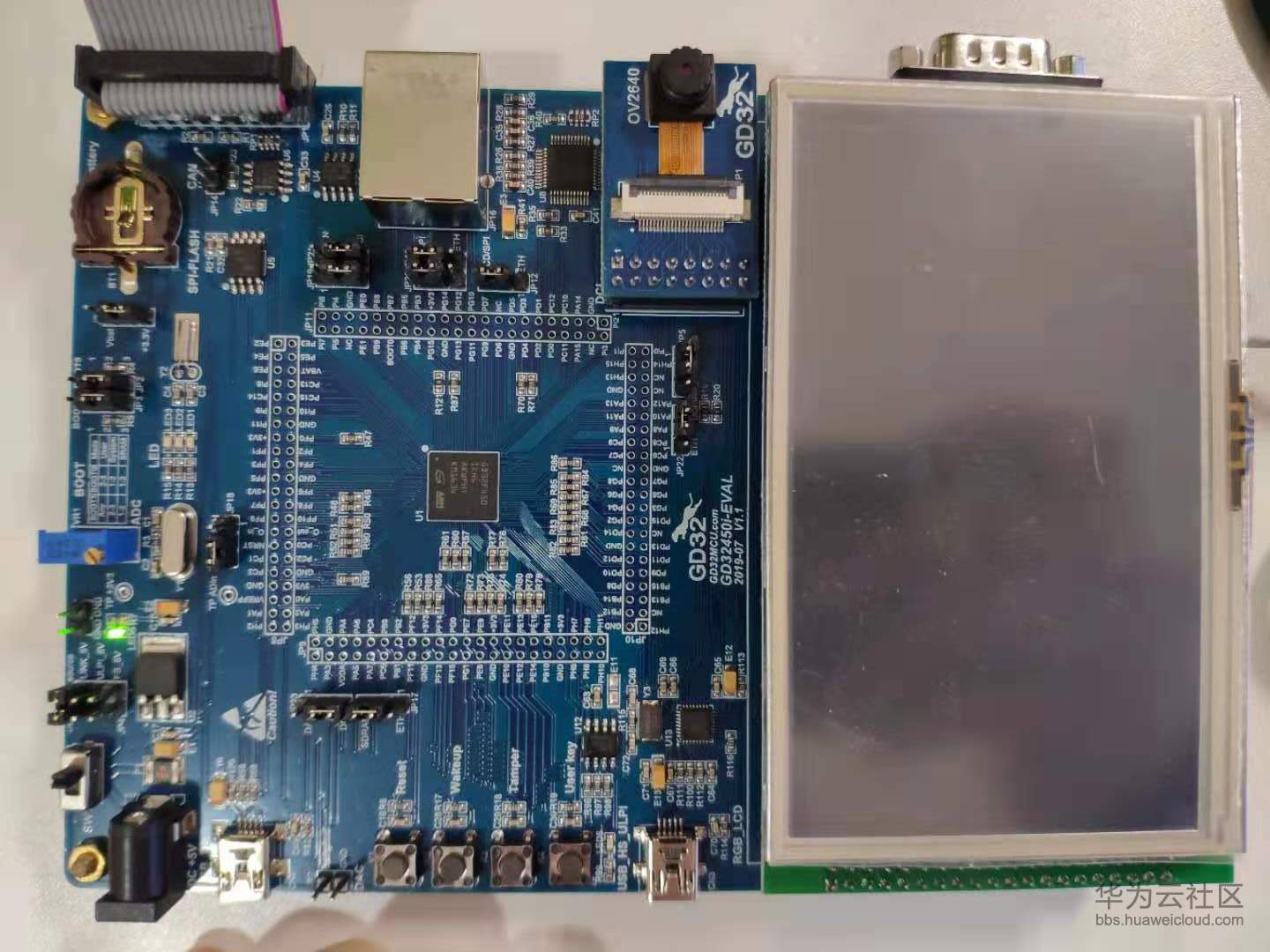

 图4 LED灯熄灭
